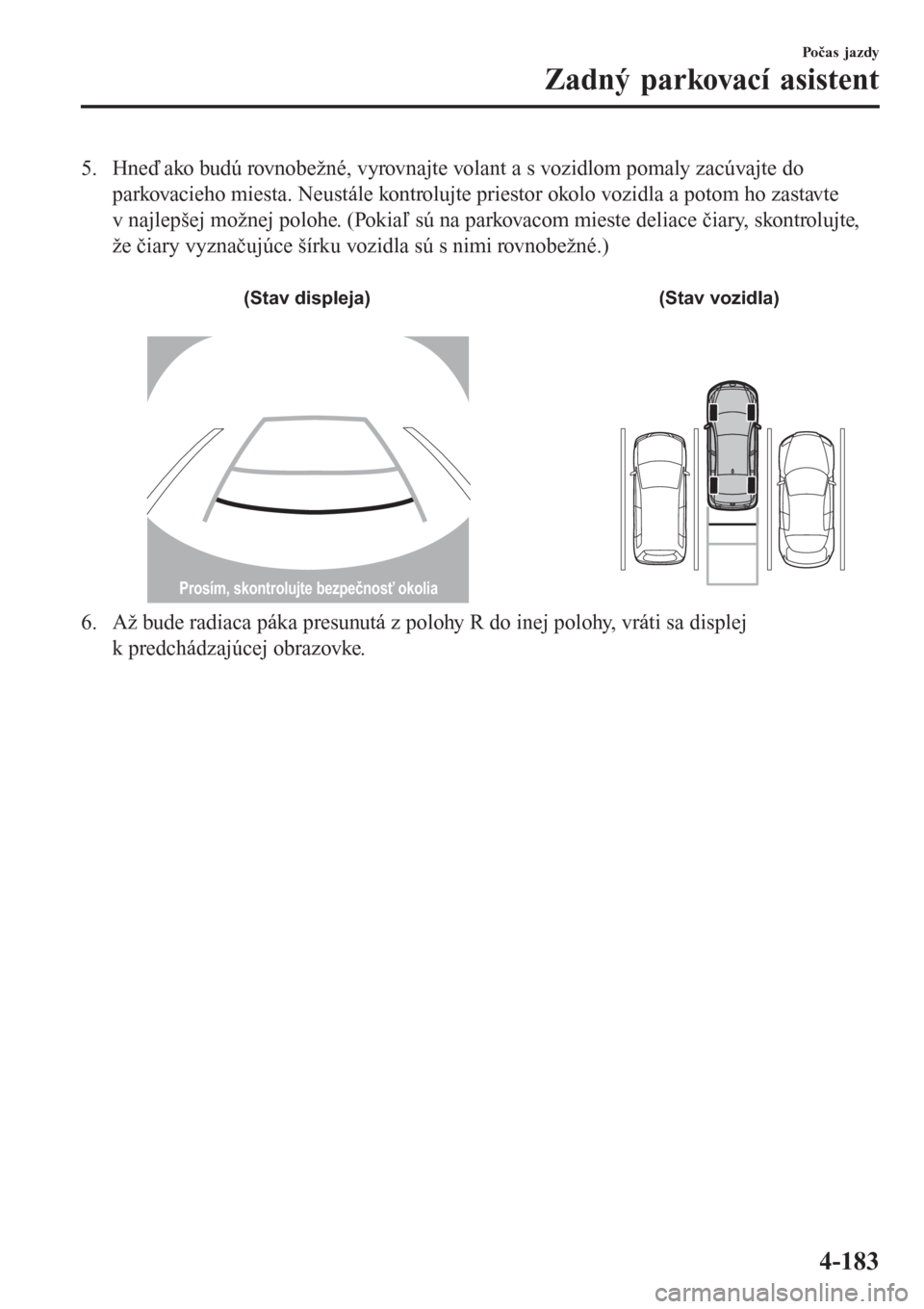

5. Hneď ako budú rovnobežné, vyrovnajte volant a s vozidlom pomaly zacúvajte do
parkovacieho miesta. Neustále kontrolujte priestor okolo vozidla a potom ho zastavte
v najlepšej možnej polohe. (Pokiaľ sú na parkovacom mieste deliace čiary, skontrolujte,
že čiary vyznačujúce šírku vozidla sú s nimi rovnobežné.)

(Stav displeja) (Stav vozidla)
Prosím, skontrolujte bezpečnosť okolia
6. Až bude radiaca páka presunutá z polohy R do inej polohy, vráti sa displej
k predchádzajúcej obrazovke.
Počas jazdy
Zadný parkovací asistent
4-183

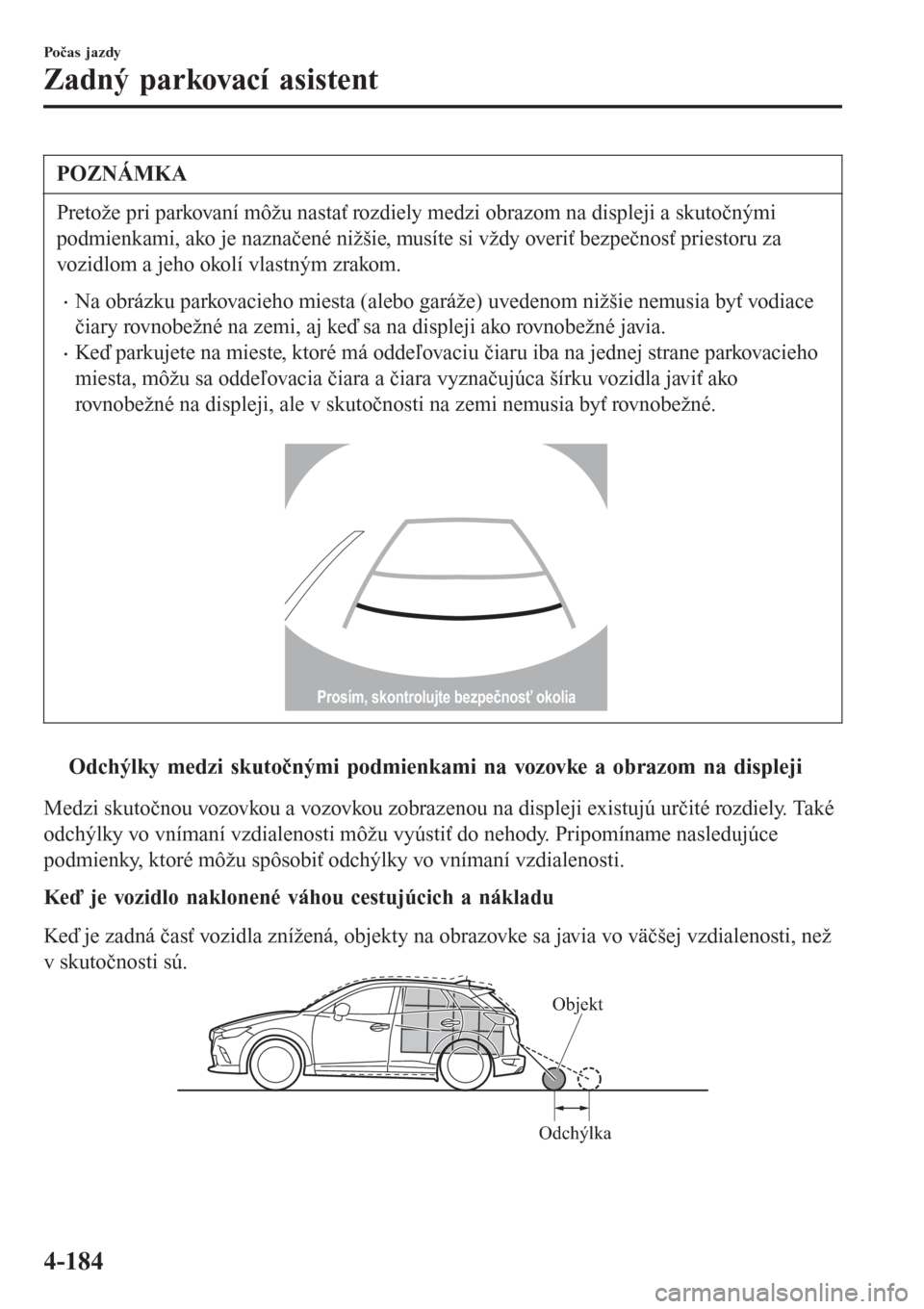

POZNÁMKA
Pretože pri parkovaní môžu nastať rozdiely medzi obrazom na displeji a skutočnými
podmienkami, ako je naznačené nižšie, musíte si vždy overiť bezpečnosť priestoru za
vozidlom a jeho okolí vlastným zrakom.
•Na obrázku parkovacieho miesta (alebo garáže) uvedenom nižšie nemusia byť vodiace
čiary rovnobežné na zemi, aj keď sa na displeji ako rovnobežné javia.
•Keď parkujete na mieste, ktoré má oddeľovaciu čiaru iba na jednej strane parkovacieho
miesta, môžu sa oddeľovacia čiara a čiara vyznačujúca šírku vozidla javiť ako
rovnobežné na displeji, ale v skutočnosti na zemi nemusia byť rovnobežné.

Prosím, skontrolujte bezpečnosť okolia
ttOdchýlky medzi skutočnými podmienkami na vozovke a obrazom na displeji
Medzi skutočnou vozovkou a vozovkou zobrazenou na displeji existujú určité rozdiely. Také
odchýlky vo vnímaní vzdialenosti môžu vyústiť do nehody. Pripomíname nasledujúce
podmienky, ktoré môžu spôsobiť odchýlky vo vnímaní vzdialenosti.
Keď je vozidlo naklonené váhou cestujúcich a nákladu
Keď je zadná časť vozidla znížená, objekty na obrazovke sa javia vo väčšej vzdialenosti, než
v skutočnosti sú.
OdchýlkaObjekt
Počas jazdy
Zadný parkovací asistent
4-184

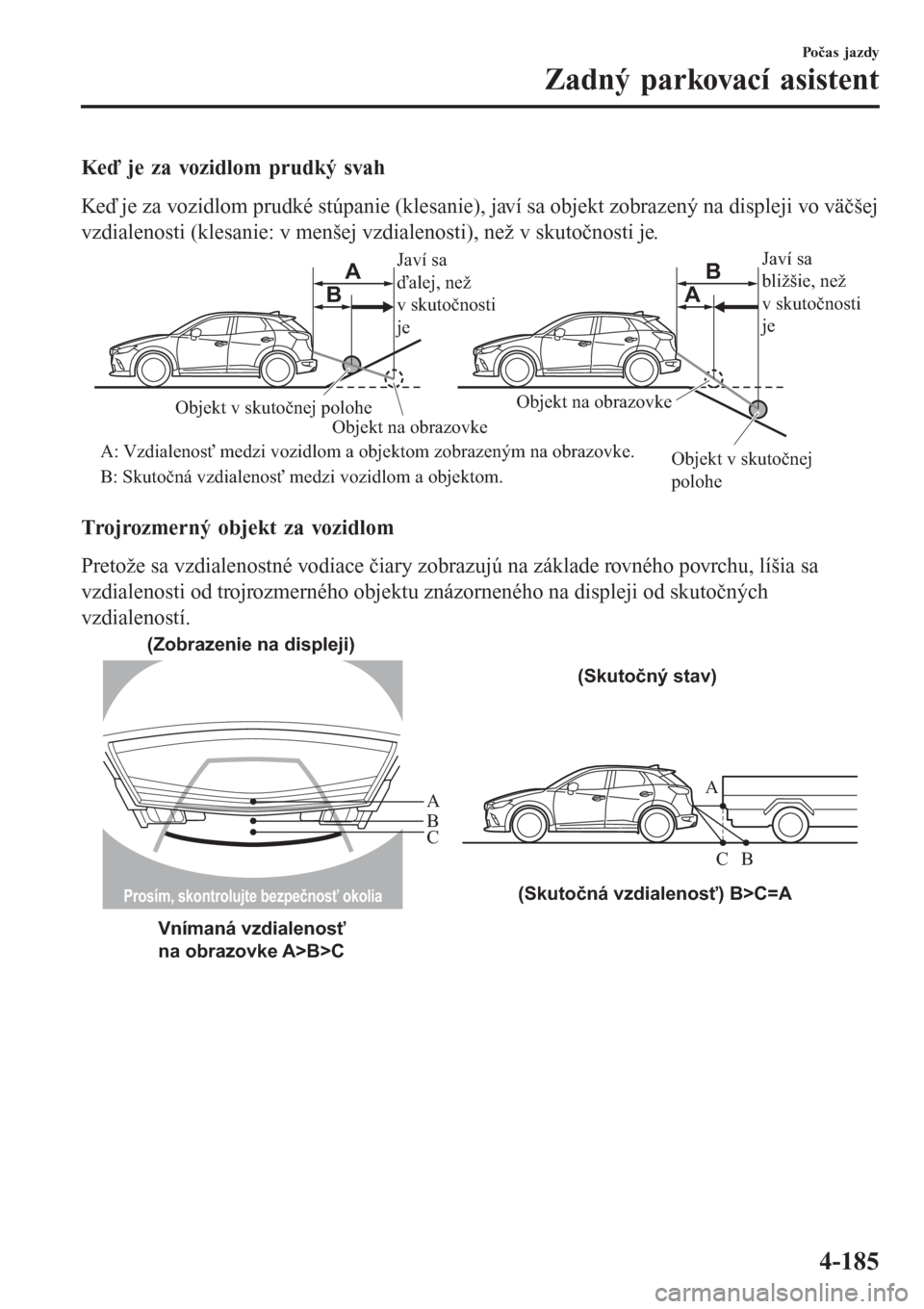

Keď je za vozidlom prudký svah
Keď je za vozidlom prudké stúpanie (klesanie), javí sa objekt zobrazený na displeji vo väčšej
vzdialenosti (klesanie: v menšej vzdialenosti), než v skutočnosti je.
Javí sa
ďalej, než
v skutočnosti
jeJaví sa
bližšie, než
v skutočnosti
je
Objekt v skutočnej
polohe Objekt v skutočnej polohe
Objekt na obrazovke
A: Vzdialenosť medzi vozidlom a objektom zobrazeným na obrazovke.
B: Skutočná vzdialenosť medzi vozidlom a objektom.Objekt na obrazovke
A AB
B
Trojrozmerný objekt za vozidlom
Pretože sa vzdialenostné vodiace čiary zobrazujú na základe rovného povrchu, líšia sa
vzdialenosti od trojrozmerného objektu znázorneného na displeji od skutočných
vzdialeností.
Prosím, skontrolujte bezpečnosť okolia
A
A
C B
CB
(Skutočná vzdialenosť) B>C=A
Vnímaná vzdialenosť
na obrazovke A>B>C (Zobrazenie na displeji)
(Skutočný stav)
Počas jazdy
Zadný parkovací asistent
4-185

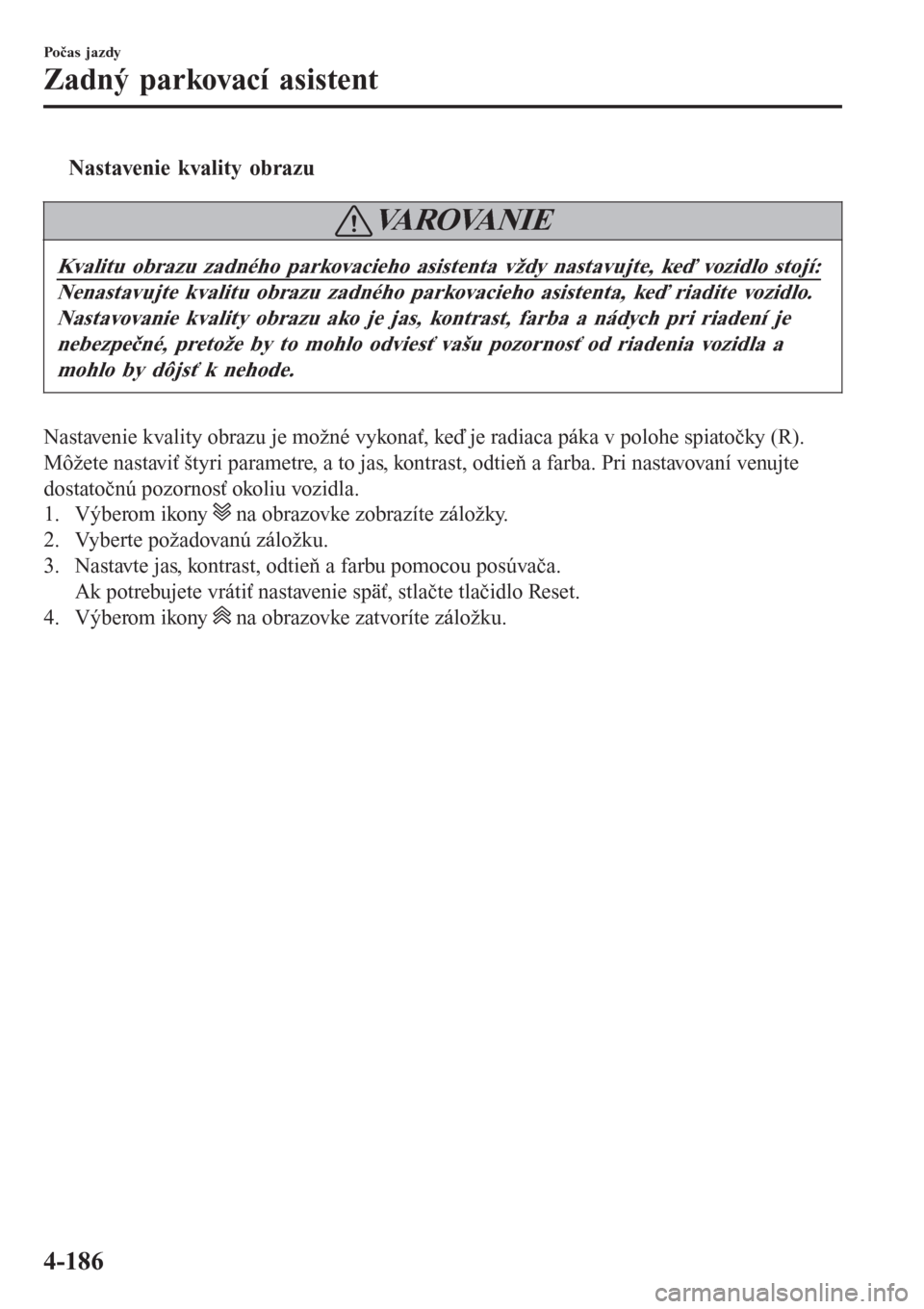

tNastavenie kvality obrazu
VA R O VA N I E
Kvalitu obrazu zadného parkovacieho asistenta vždy nastavujte, keď vozidlo stojí:
Nenastavujte kvalitu obrazu zadného parkovacieho asistenta, keď riadite vozidlo.
Nastavovanie kvality obrazu ako je jas, kontrast, farba a nádych pri riadení je
nebezpečné, pretože by to mohlo odviesť vašu pozornosť od riadenia vozidla a
mohlo by dôjsť k nehode.
Nastavenie kvality obrazu je možné vykonať, keď je radiaca páka v polohe spiatočky (R).
Môžete nastaviť štyri parametre, a to jas, kontrast, odtieň a farba. Pri nastavovaní venujte
dostatočnú pozornosť okoliu vozidla.
1. Výberom ikony
na obrazovke zobrazíte záložky.
2. Vyberte požadovanú záložku.
3. Nastavte jas, kontrast, odtieň a farbu pomocou posúvača.
Ak potrebujete vrátiť nastavenie späť, stlačte tlačidlo Reset.
4. Výberom ikony
na obrazovke zatvoríte záložku.
Počas jazdy
Zadný parkovací asistent
4-186

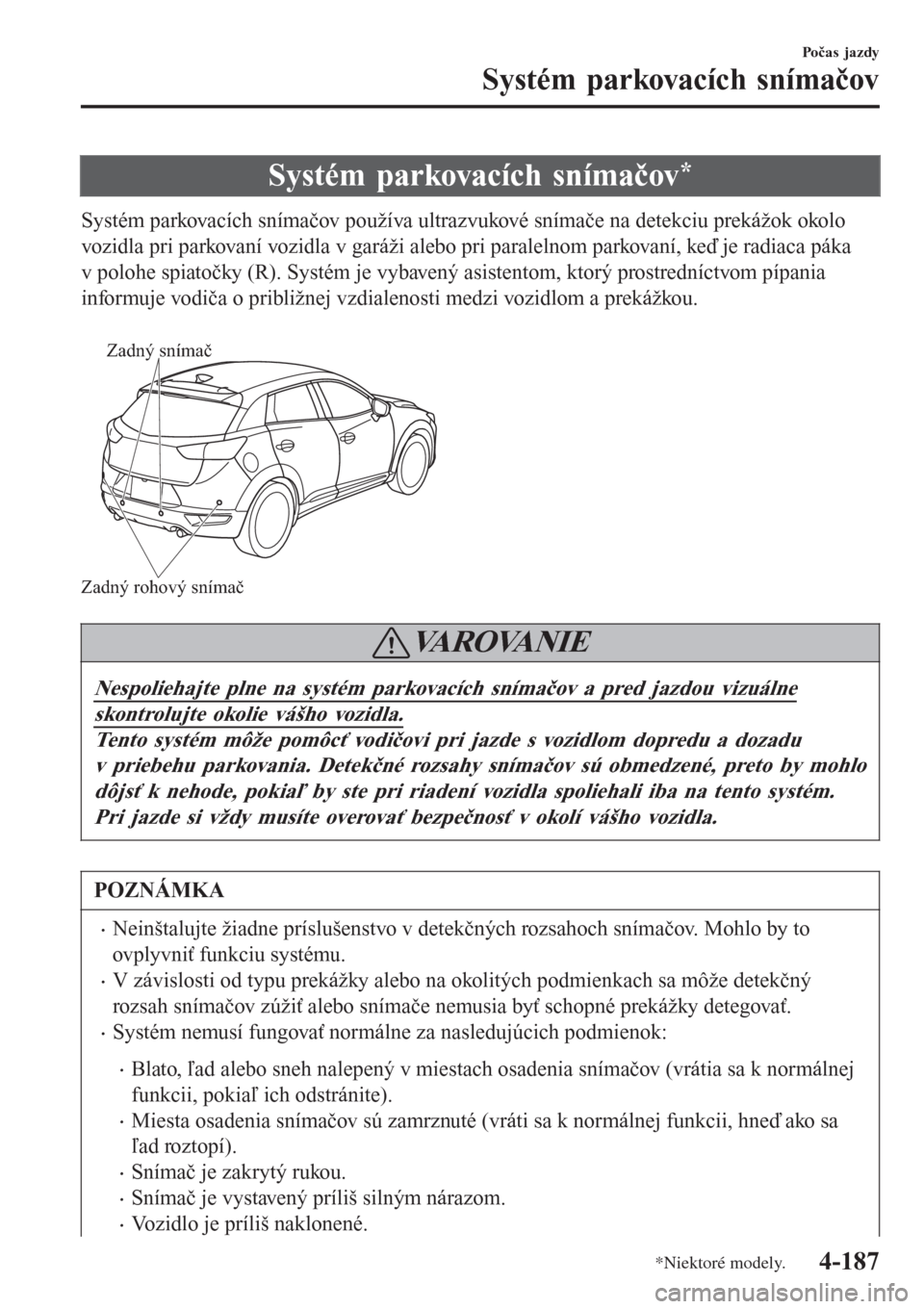

Systém parkovacích snímačov*
Systém parkovacích snímačov používa ultrazvukové snímače na detekciu prekážok okolo
vozidla pri parkovaní vozidla v garáži alebo pri paralelnom parkovaní, keď je radiaca páka
v polohe spiatočky (R). Systém je vybavený asistentom, ktorý prostredníctvom pípania
informuje vodiča o približnej vzdialenosti medzi vozidlom a prekážkou.

Zadný rohový snímačZadný snímač
VA R O VA N I E
Nespoliehajte plne na systém parkovacích snímačov a pred jazdou vizuálne
skontrolujte okolie vášho vozidla.
Tento systém môže pomôcť vodičovi pri jazde s vozidlom dopredu a dozadu
v priebehu parkovania. Detekčné rozsahy snímačov sú obmedzené, preto by mohlo
dôjsť k nehode, pokiaľ by ste pri riadení vozidla spoliehali iba na tento systém.
Pri jazde si vždy musíte overovať bezpečnosť v okolí vášho vozidla.
POZNÁMKA
•Neinštalujte žiadne príslušenstvo v detekčných rozsahoch snímačov. Mohlo by to
ovplyvniť funkciu systému.
•V závislosti od typu prekážky alebo na okolitých podmienkach sa môže detekčný
rozsah snímačov zúžiť alebo snímače nemusia byť schopné prekážky detegovať.
•Systém nemusí fungovať normálne za nasledujúcich podmienok:
•Blato, ľad alebo sneh nalepený v miestach osadenia snímačov (vrátia sa k normálnej
funkcii, pokiaľ ich odstránite).
•Miesta osadenia snímačov sú zamrznuté (vráti sa k normálnej funkcii, hneď ako sa
ľad roztopí).
•Snímač je zakrytý rukou.
•Snímač je vystavený príliš silným nárazom.
•Vozidlo je príliš naklonené.
Počas jazdy
Systém parkovacích snímačov
*Niektoré modely.4-187

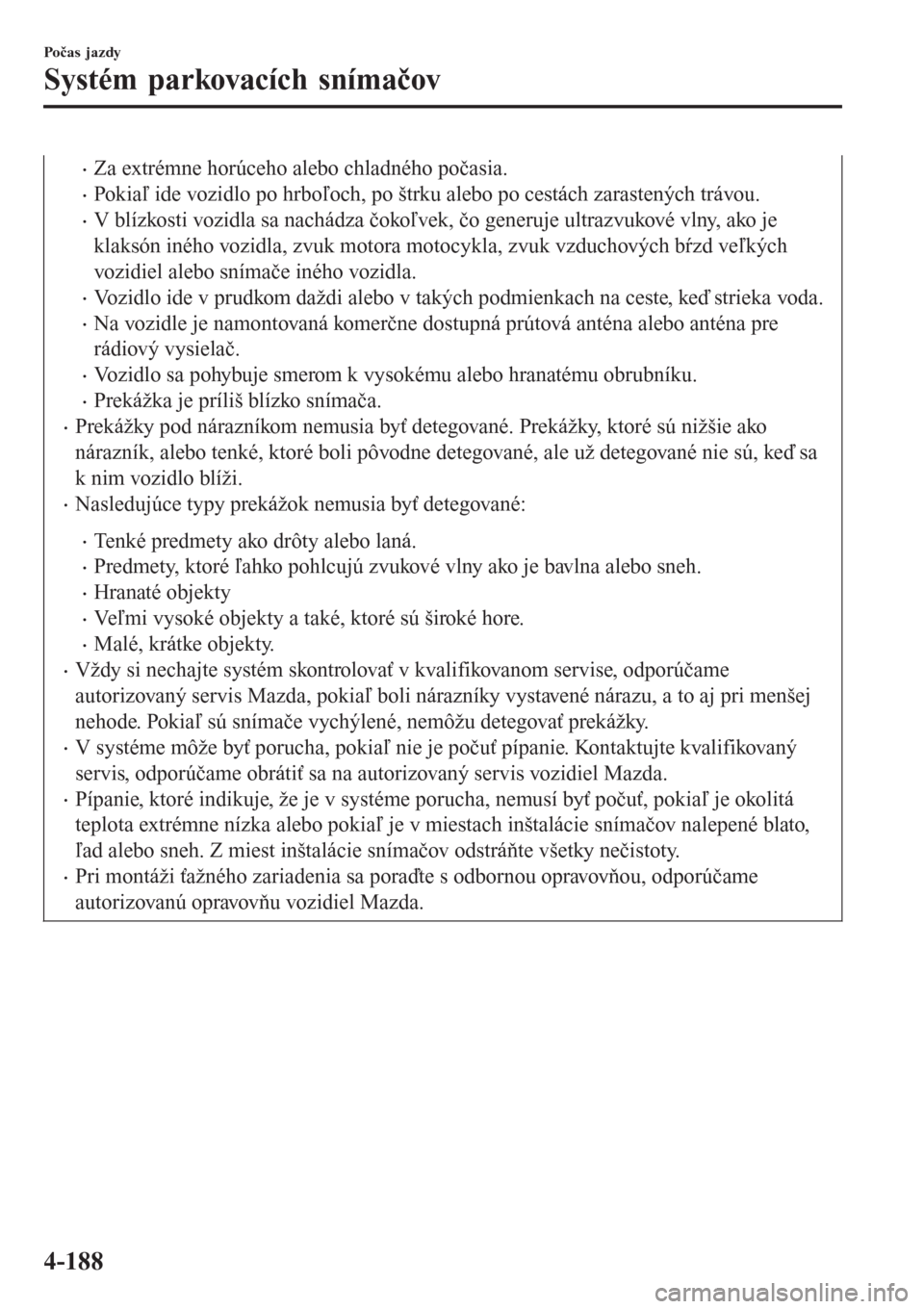

•Za extrémne horúceho alebo chladného počasia.
•Pokiaľ ide vozidlo po hrboľoch, po štrku alebo po cestách zarastených trávou.
•V blízkosti vozidla sa nachádza čokoľvek, čo generuje ultrazvukové vlny, ako je
klaksón iného vozidla, zvuk motora motocykla, zvuk vzduchových bŕzd veľkých
vozidiel alebo snímače iného vozidla.
•Vozidlo ide v prudkom daždi alebo v takých podmienkach na ceste, keď strieka voda.
•Na vozidle je namontovaná komerčne dostupná prútová anténa alebo anténa pre
rádiový vysielač.
•Vozidlo sa pohybuje smerom k vysokému alebo hranatému obrubníku.
•Prekážka je príliš blízko snímača.
•Prekážky pod nárazníkom nemusia byť detegované. Prekážky, ktoré sú nižšie ako
nárazník, alebo tenké, ktoré boli pôvodne detegované, ale už detegované nie sú, keď sa
k nim vozidlo blíži.
•Nasledujúce typy prekážok nemusia byť detegované:
•Tenké predmety ako drôty alebo laná.
•Predmety, ktoré ľahko pohlcujú zvukové vlny ako je bavlna alebo sneh.
•Hranaté objekty
•Veľmi vysoké objekty a také, ktoré sú široké hore.
•Malé, krátke objekty.
•Vždy si nechajte systém skontrolovať v kvalifikovanom servise, odporúčame
autorizovaný servis Mazda, pokiaľ boli nárazníky vystavené nárazu, a to aj pri menšej
nehode. Pokiaľ sú snímače vychýlené, nemôžu detegovať prekážky.
•V systéme môže byť porucha, pokiaľ nie je počuť pípanie. Kontaktujte kvalifikovaný
servis, odporúčame obrátiť sa na autorizovaný servis vozidiel Mazda.
•Pípanie, ktoré indikuje, že je v systéme porucha, nemusí byť počuť, pokiaľ je okolitá
teplota extrémne nízka alebo pokiaľ je v miestach inštalácie snímačov nalepené blato,
ľad alebo sneh. Z miest inštalácie snímačov odstráňte všetky nečistoty.
•Pri montáži ťažného zariadenia sa poraďte s odbornou opravovňou, odporúčame
autorizovanú opravovňu vozidiel Mazda.
Počas jazdy
Systém parkovacích snímačov
4-188

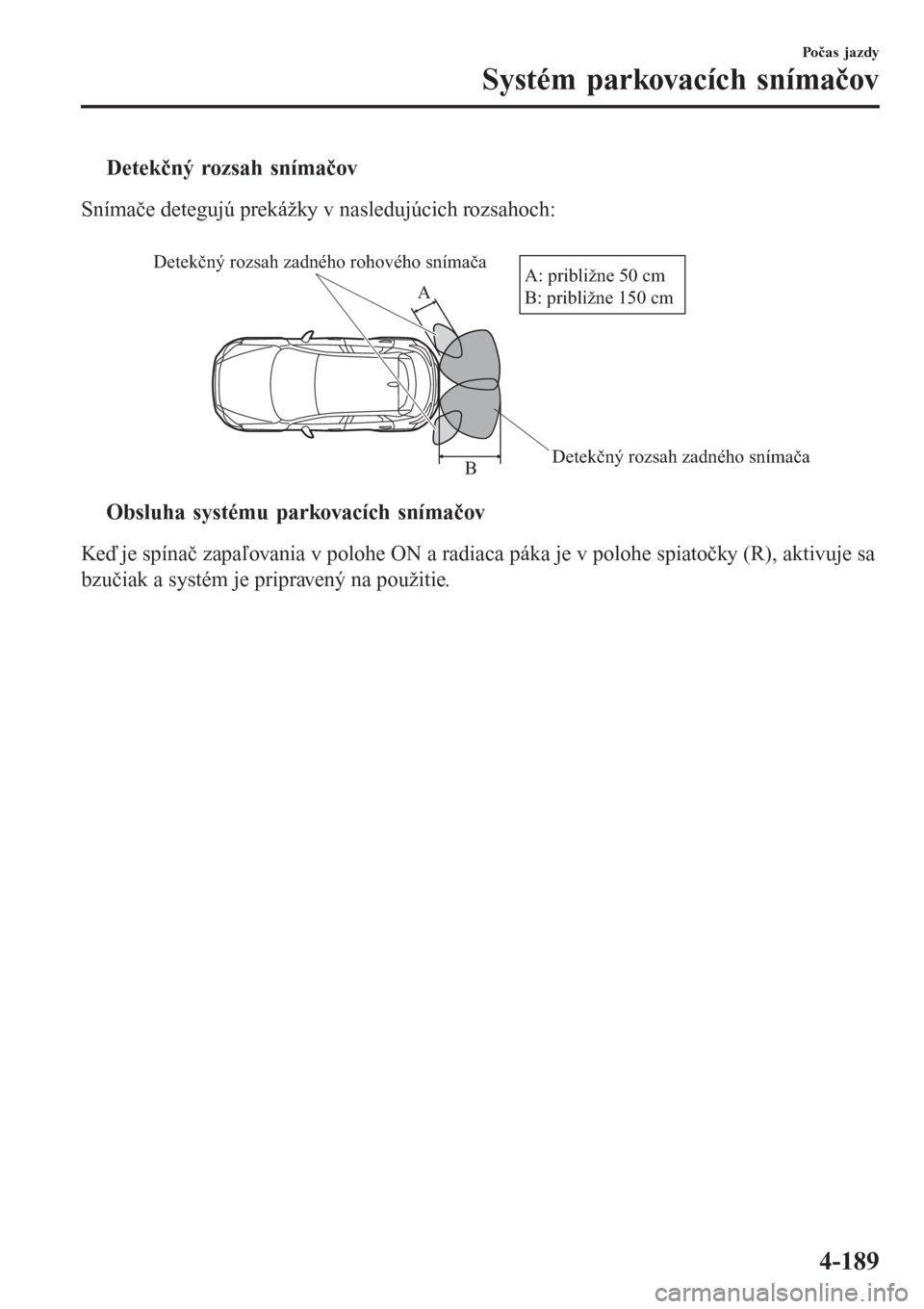

tDetekčný rozsah snímačov
Snímače detegujú prekážky v nasledujúcich rozsahoch:

Detekčný rozsah zadného snímača Detekčný rozsah zadného rohového snímačaB AA: približne 50 cm
B: približne 150 cm
ttObsluha systému parkovacích snímačov
Keď je spínač zapaľovania v polohe ON a radiaca páka je v polohe spiatočky (R), aktivuje sa
bzučiak a systém je pripravený na použitie.
Počas jazdy
Systém parkovacích snímačov
4-189

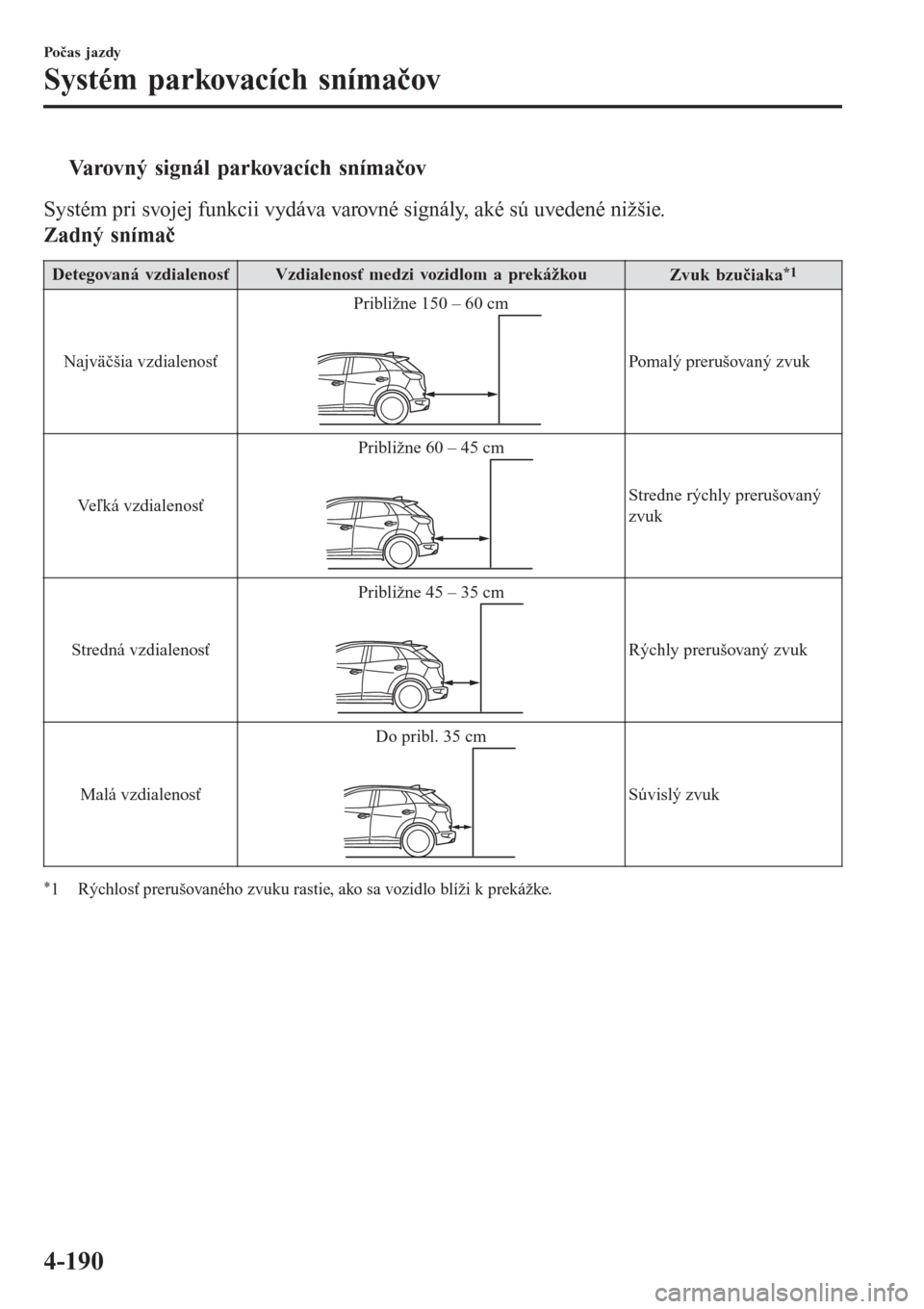

tVarovný signál parkovacích snímačov
Systém pri svojej funkcii vydáva varovné signály, aké sú uvedené nižšie.
Zadný snímač
Detegovaná vzdialenosťVzdialenosť medzi vozidlom a prekážkouZvuk bzučiaka*1
Najväčšia vzdialenosťPribližne 150 – 60 cmPomalý prerušovaný zvuk
Veľká vzdialenosťPribližne 60 – 45 cm
Stredne rýchly prerušovaný
zvuk
Stredná vzdialenosťPribližne 45 – 35 cm
Rýchly prerušovaný zvuk
Malá vzdialenosťDo pribl. 35 cm
Súvislý zvuk
*1 Rýchlosť prerušovaného zvuku rastie, ako sa vozidlo blíži k prekážke.
Počas jazdy
Systém parkovacích snímačov
4-190

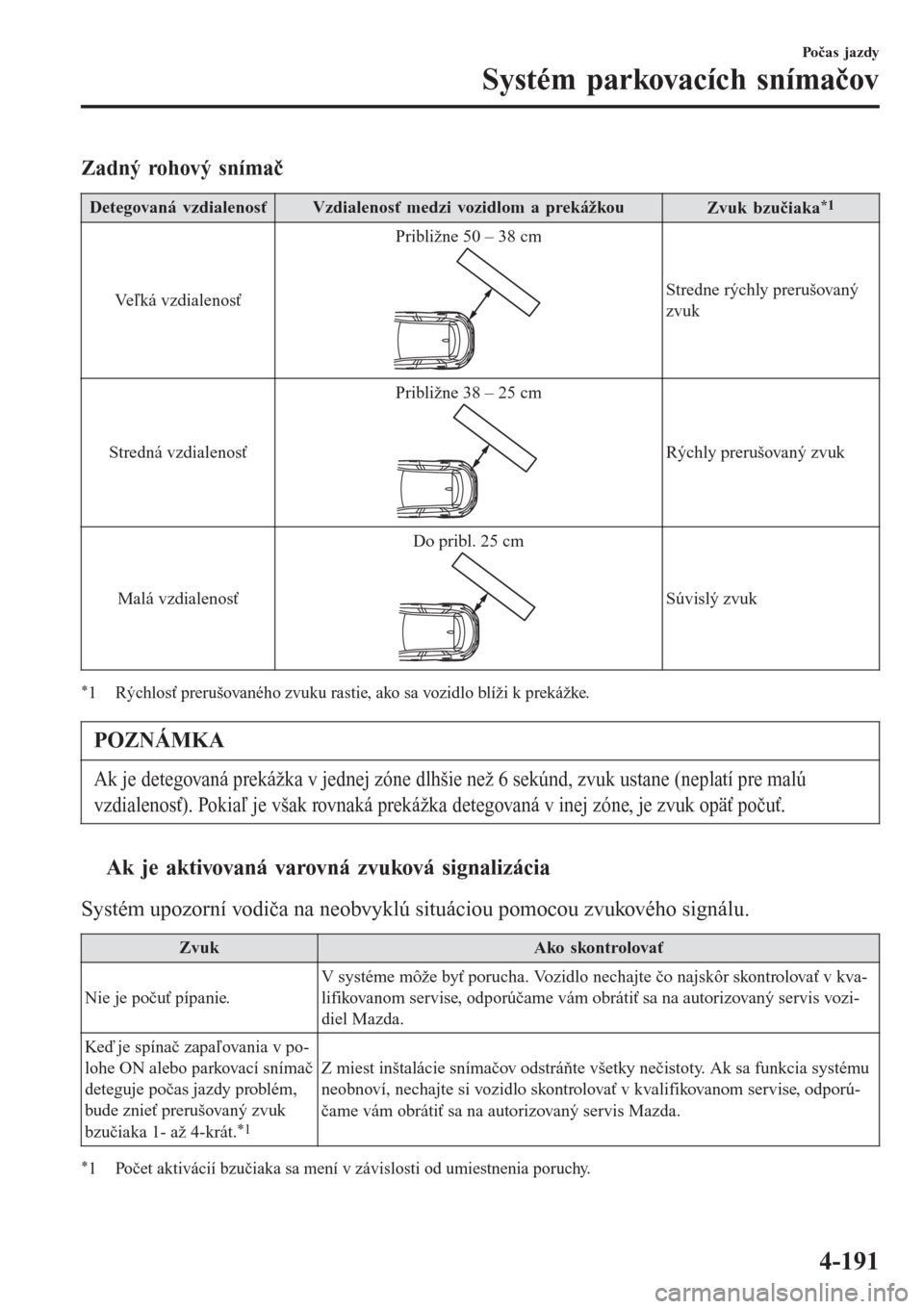

Zadný rohový snímač
Detegovaná vzdialenosťVzdialenosť medzi vozidlom a prekážkouZvuk bzučiaka*1
Veľká vzdialenosťPribližne 50 – 38 cmStredne rýchly prerušovaný
zvuk
Stredná vzdialenosťPribližne 38 – 25 cm
Rýchly prerušovaný zvuk
Malá vzdialenosťDo pribl. 25 cm
Súvislý zvuk
*1 Rýchlosť prerušovaného zvuku rastie, ako sa vozidlo blíži k prekážke.
POZNÁMKA
Ak je detegovaná prekážka v jednej zóne dlhšie než 6 sekúnd, zvuk ustane (neplatí pre malú
vzdialenosť). Pokiaľ je však rovnaká prekážka detegovaná v inej zóne, je zvuk opäť počuť.
ttAk je aktivovaná varovná zvuková signalizácia
Systém upozorní vodiča na neobvyklú situáciou pomocou zvukového signálu.
ZvukAko skontrolovať
Nie je počuť pípanie.V systéme môže byť porucha. Vozidlo nechajte čo najskôr skontrolovať v kva-
lifikovanom servise, odporúčame vám obrátiť sa na autorizovaný servis vozi-
diel Mazda.
Keď je spínač zapaľovania v po-
lohe ON alebo parkovací snímač
deteguje počas jazdy problém,
bude znieť prerušovaný zvuk
bzučiaka 1- až 4-krát.
*1
Z miest inštalácie snímačov odstráňte všetky nečistoty. Ak sa funkcia systému
neobnoví, nechajte si vozidlo skontrolovať v kvalifikovanom servise, odporú-
čame vám obrátiť sa na autorizovaný servis Mazda.
*1 Počet aktivácií bzučiaka sa mení v závislosti od umiestnenia poruchy.
Počas jazdy
Systém parkovacích snímačov
4-191

POZNÁMKY
