MAZDA MODEL CX-3 2016 Betriebsanleitung (in German)

4–24
Beim Fahren
Anlassen und Abstellen des Motors
WARNUNG
Verlassen Sie sich nicht vollständig auf die Rollschutzfunktion.
 Die Rollschutzfunktion ist eine Zusatzfunktion, die während maximal vier Sekunden
nach dem Loslassen des Bremspedals verfügbar ist und das Fahrzeug aus dem
Zustand des abgestellten Motors beschleunigt. Ein zu starkes Vertrauen in das
System kann zu Unfällen führen, wenn sich das Fahrzeug plötzlich bewegt. Vor
dem Losfahren muss die Umgebung überprüft und der Wählhebel, das Brems- und
das Gaspedal müssen entsprechend bedient werden. Beachten Sie, dass sich das
Fahrzeug je nach der Zuladung oder einem Anhänger plötzlich bewegen kann.
  Beachten Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion
unter den folgenden Bedingungen plötzlich bewegen kann:



 Der Wählhebel be¿ ndet sich in der Position “N”.



 Falls sich der Wählhebel in der Position N be¿ ndet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Wählhebel in eine andere Position als N, um anzufahren.

HINWEIS

 Beim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil der Motor nicht abgestellt wird.
  Wegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten
des Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.





4–25
Beim Fahren
Armaturenbrett und Anzeigen
M e s s i n s t r u m e n t e


Lenkradschalter
nur bestimmte Modelle
Typ A Digitaler Tachometer
Analoger Tachometer
Typ B
Instrumente






4–26
Beim Fahren
Armaturenbrett und Anzeigen



Tachometer ............................................................................................................Seite 4-27



Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .......................Seite 4-27



Drehzahlmesser .....................................................................................................Seite 4-32



Kraftstoffstandanzeige ..........................................................................................Seite 4-32



Instrumentenbeleuchtungsregler ...........................................................................Seite 4-33



Außentemperaturanzeige ......................................................................................Seite 4-34



Geschwindigkeitskonstanthalteranzeige ...............................................................Seite 4-34



Active Driving-Anzeige ........................................................................................Seite 4-38



Bordcomputer und INFO-Schalter ........................................................................Seite 4-35



Geschwindigkeitseinheitumschalter......................................................................Seite 4-27



Kilometer-, Tageskilometerzähler, Bordcomputer und
Tageskilometerumschalter ....................................................................................Seite 4-29

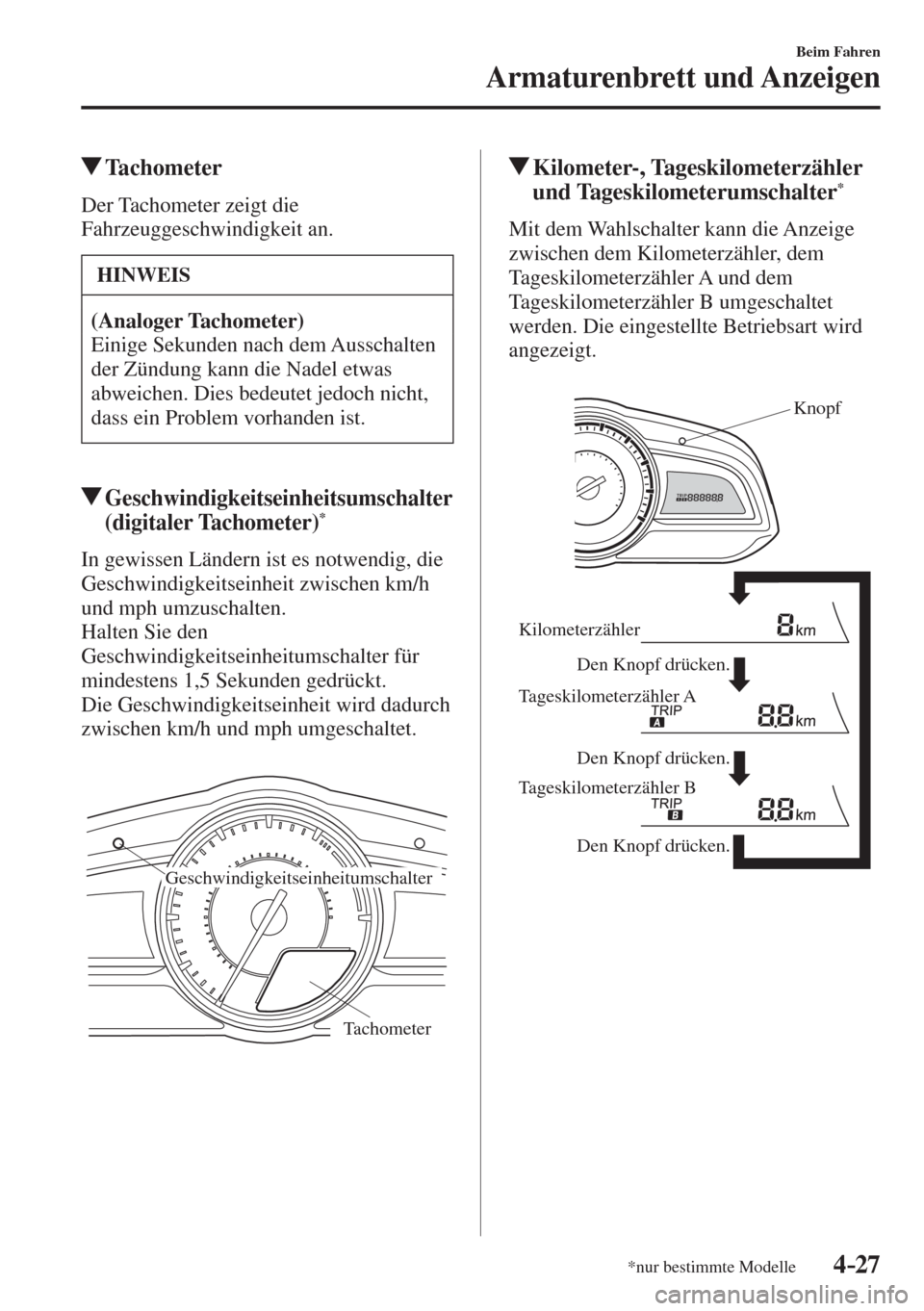

4–27
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Tachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
HINWEIS
(Analoger Tachometer)
Einige Sekunden nach dem Ausschalten
der Zündung kann die Nadel etwas
abweichen. Dies bedeutet jedoch nicht,
dass ein Problem vorhanden ist.
Geschwindigkeitseinheitsumschalter
(digitaler Tachometer) *
In gewissen Ländern ist es notwendig, die
Geschwindigkeitseinheit zwischen km/h
und mph umzuschalten.
Halten Sie den
Geschwindigkeitseinheitumschalter für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeitseinheit wird dadurch
zwischen km/h und mph umgeschaltet.


Tachometer
Geschwindigkeitseinheitumschalter

Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter *
Mit dem Wahlschalter kann die Anzeige
zwischen dem Kilometerzähler, dem
Tageskilometerzähler A und dem
Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.


Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken. Kilometerzähler
Tageskilometerzähler A
Tageskilometerzähler BKnopf

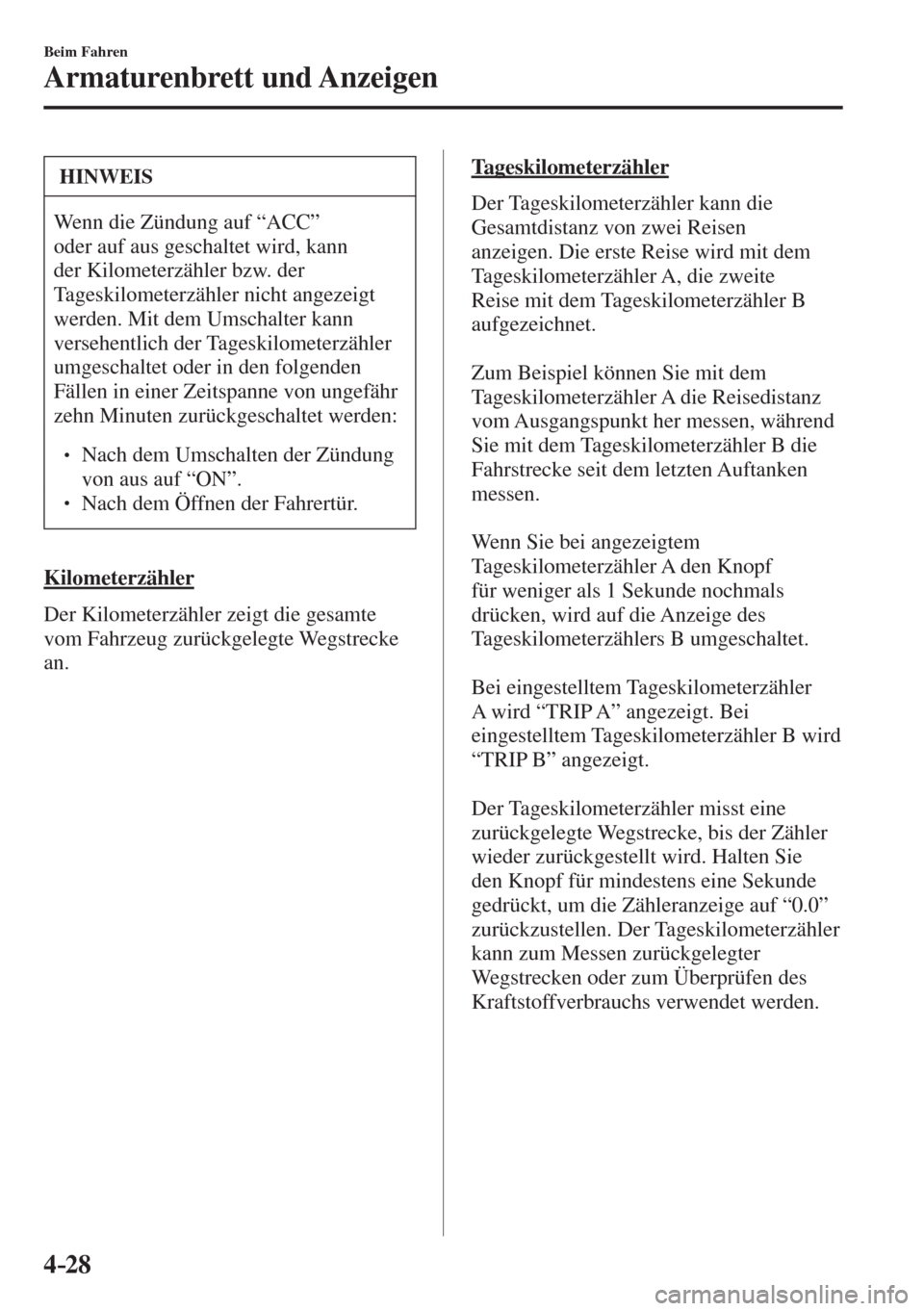

4–28
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
Wenn die Zündung auf “ACC”
oder auf aus geschaltet wird, kann
der Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:

 Nach dem Umschalten der Zündung
von aus auf “ON”.
  Nach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.

Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.

Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt.

Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens eine Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden.

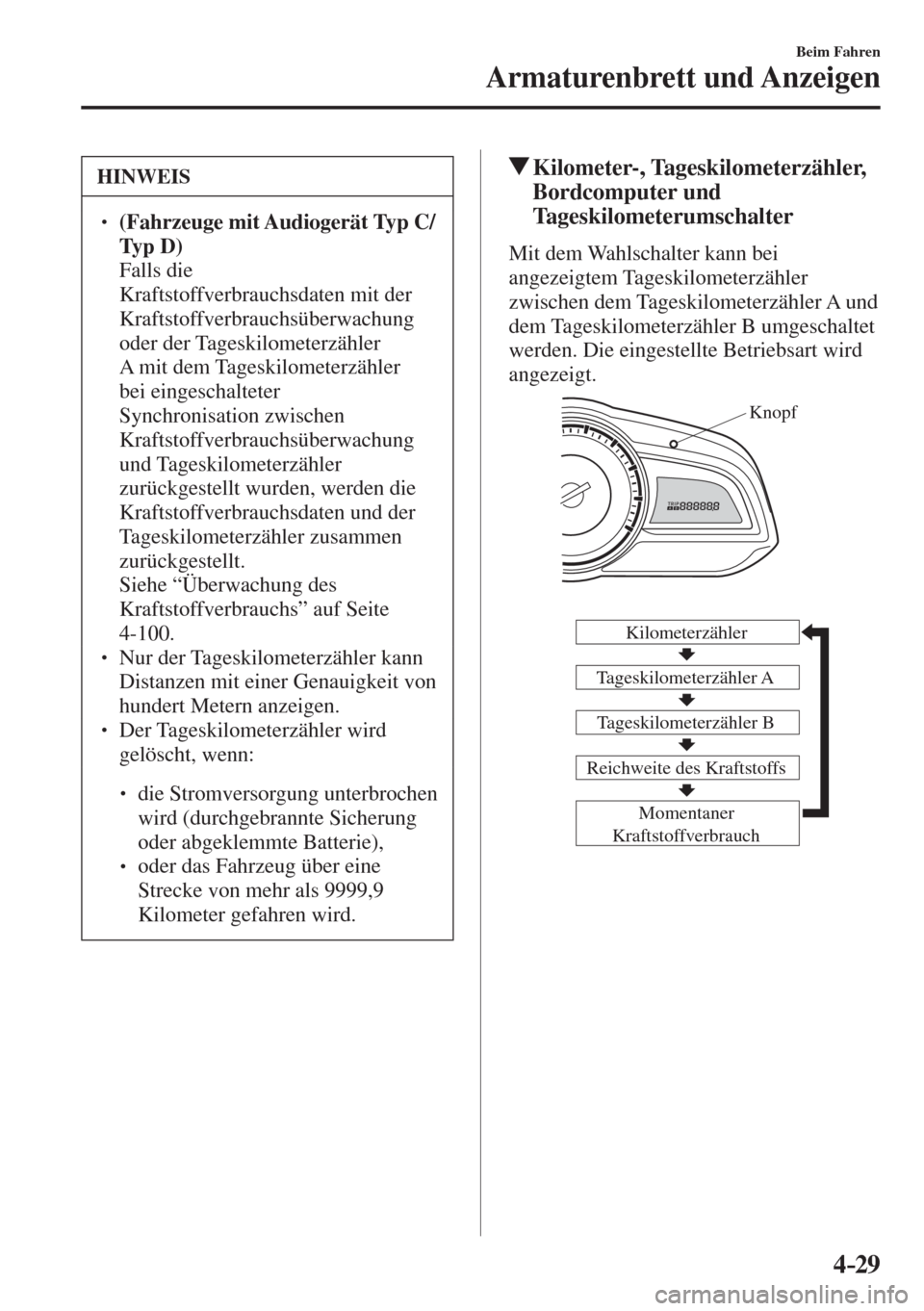

4–29
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Ty p D )
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-100 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.
Kilometer-, Tageskilometerzähler,
Bordcomputer und
Tageskilometerumschalter
Mit dem Wahlschalter kann bei
angezeigtem Tageskilometerzähler
zwischen dem Tageskilometerzähler A und
dem Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.

Knopf
Momentaner
Kraftstoffverbrauch Reichweite des Kraftstoffs Tageskilometerzähler B Tageskilometerzähler A Kilometerzähler

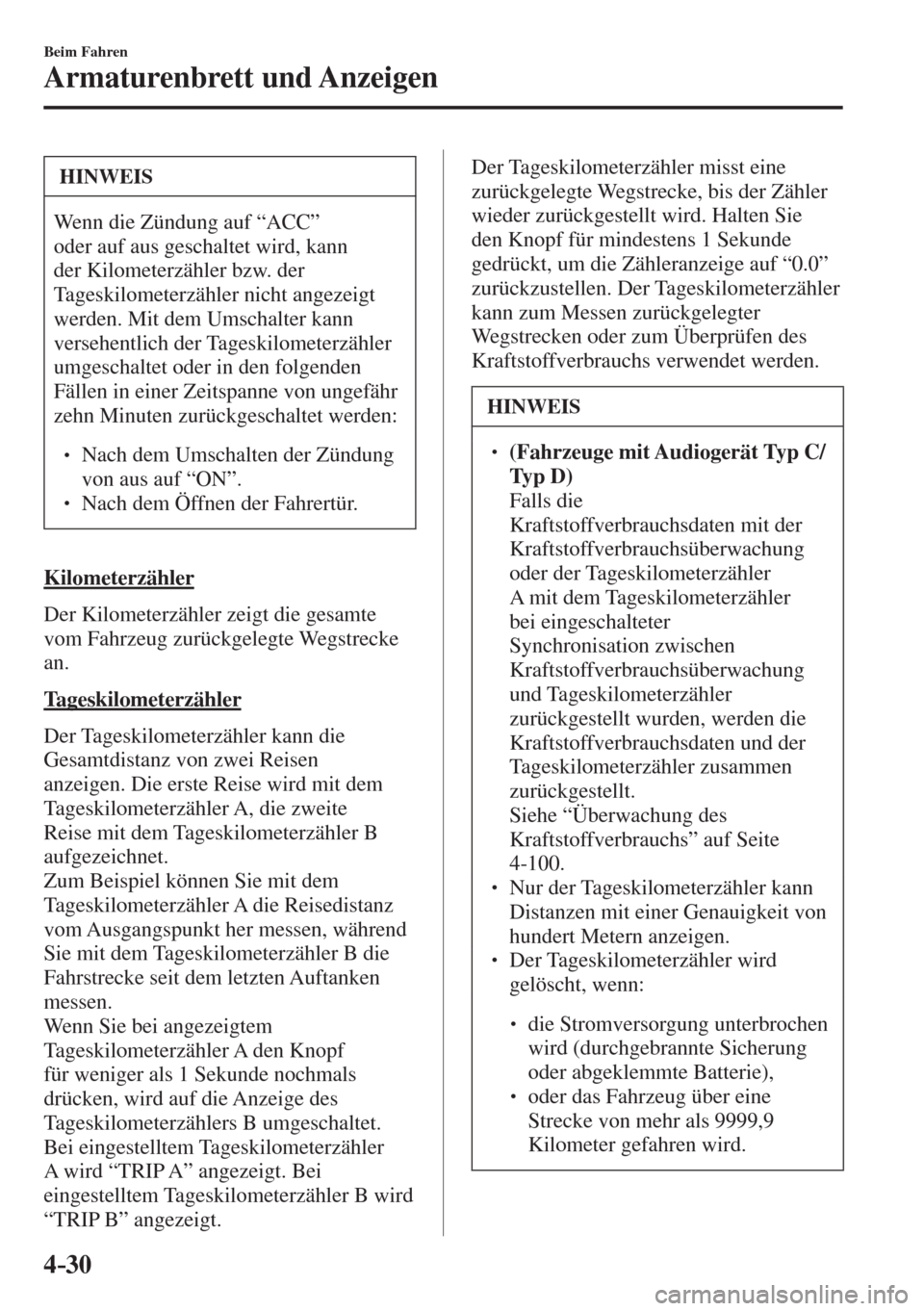

4–30
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
Wenn die Zündung auf “ACC”
oder auf aus geschaltet wird, kann
der Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:

 Nach dem Umschalten der Zündung
von aus auf “ON”.
  Nach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.
Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt. Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens 1 Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden.
HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Ty p D )
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-100 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.

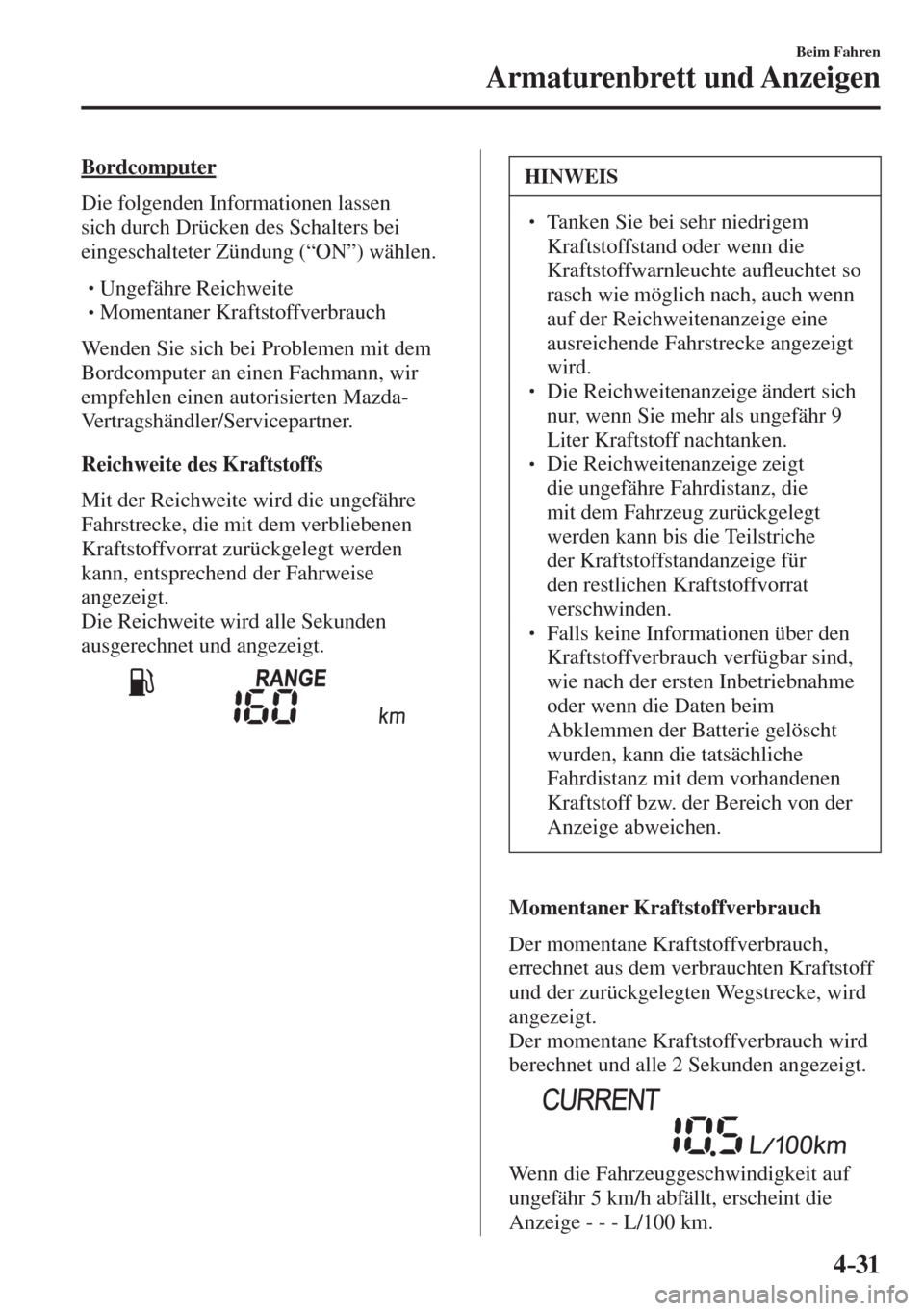

4–31
Beim Fahren
Armaturenbrett und Anzeigen
Bordcomputer
Die folgenden Informationen lassen
sich durch Drücken des Schalters bei
eingeschalteter Zündung (“ON”) wählen.



 Ungefähre Reichweite



 Momentaner Kraftstoffverbrauch
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Reichweite des Kraftstoffs
Mit der Reichweite wird die ungefähre
Fahrstrecke, die mit dem verbliebenen
Kraftstoffvorrat zurückgelegt werden
kann, entsprechend der Fahrweise
angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.



HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige für
den restlichen Kraftstoffvorrat
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane Kraftstoffverbrauch wird
berechnet und alle 2 Sekunden angezeigt.


Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.

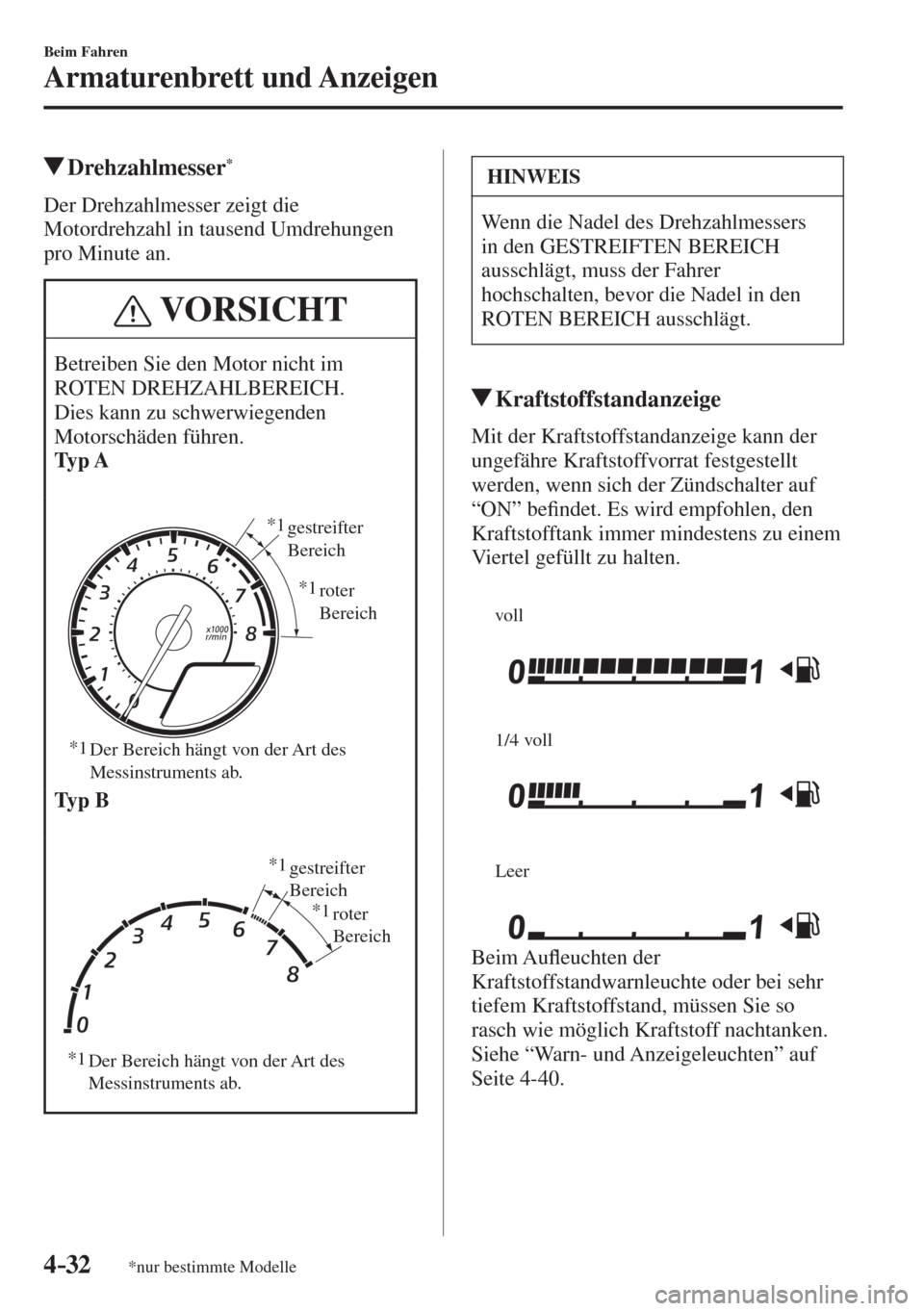

4–32
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Drehzahlmesser *
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.
Ty p A

*1 Der Bereich hängt von der Art des
Messinstruments ab. *1
gestreifter
Bereich
*1
roter
Bereich

Ty p B

*1 Der Bereich hängt von der Art des
Messinstruments ab. *1
gestreifter
Bereich
*1
roter
Bereich

HINWEIS
Wenn die Nadel des Drehzahlmessers
in den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.
Kraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.


voll
1/4 voll
Leer

Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-40 .





4–33
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 1.5)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Instrumentenbeleuchtungsregler
Wenn die Zündung auf “ON” geschaltet ist
und die Begrenzungsleuchten eingeschaltet
sind, wird die Instrumentenbeleuchtung
abgeblendet.
HINWEIS
Beim Einschalten der
Begrenzungsleuchten wird die
Begrenzungsleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.
Siehe “Scheinwerfer” auf Seite 4-64 .
Die Helligkeit des Armaturenbretts und
der Armaturenbrettbeleuchtung lässt sich
durch Drehen des Knopfs einstellen.



 Durch Drehen des Knopfs nach links
wird die Helligkeit verringert. Wenn der
Knopf in die Position für die maximale
Verringerung der Helligkeit gedreht
wird, ertönt ein akustisches Signal.



 Durch Drehen des Knopfs nach rechts
wird die Helligkeit erhöht.


dunkel
hell
