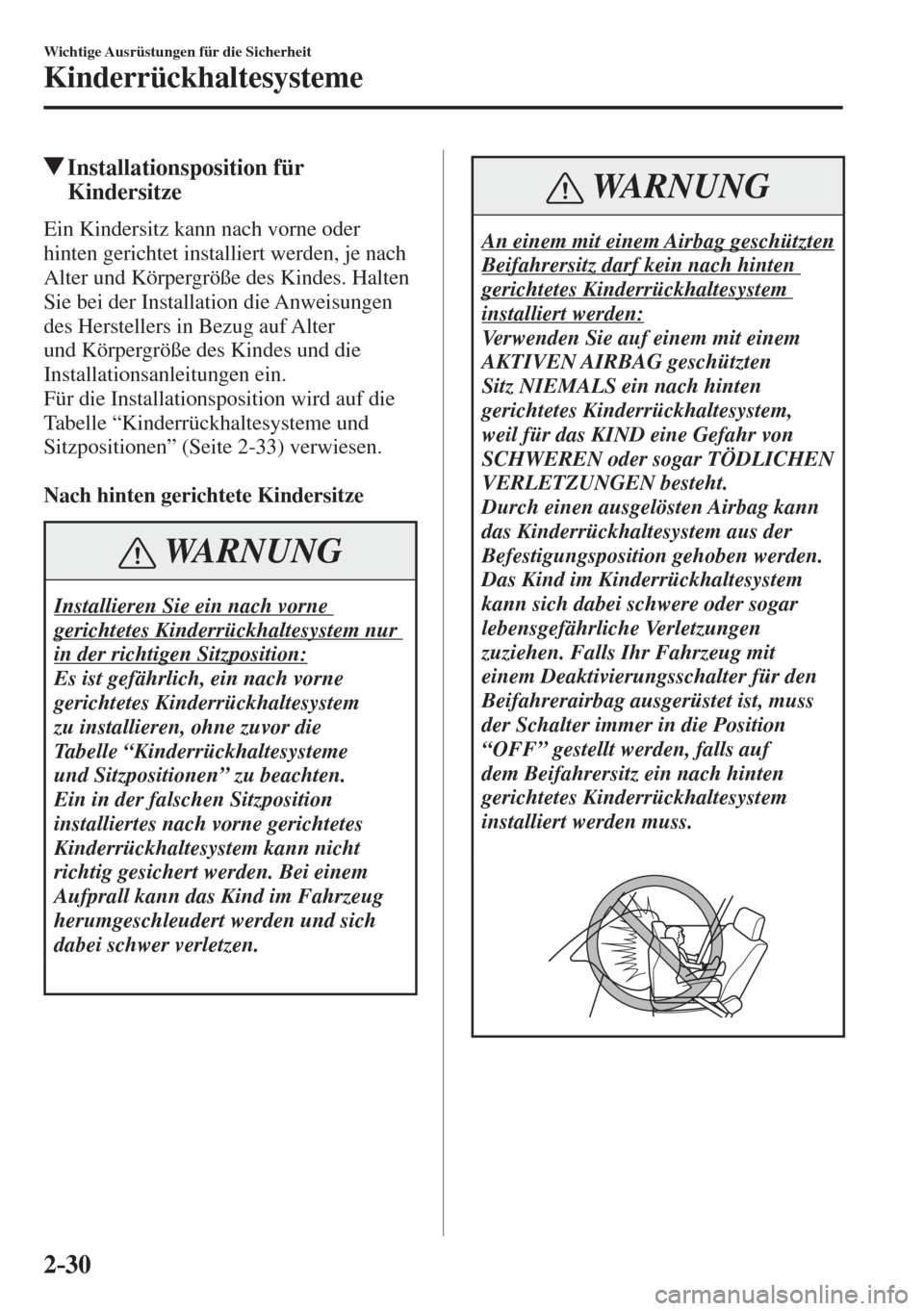

2–30
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Installationsposition für
Kindersitze
Ein Kindersitz kann nach vorne oder
hinten gerichtet installiert werden, je nach
Alter und Körpergröße des Kindes. Halten
Sie bei der Installation die Anweisungen
des Herstellers in Bezug auf Alter
und Körpergröße des Kindes und die
Installationsanleitungen ein.
Für die Installationsposition wird auf die
Tabelle “Kinderrückhaltesysteme und
Sitzpositionen” (Seite 2-33 ) verwiesen.

Nach hinten gerichtete Kindersitze
WARNUNG
Installieren Sie ein nach vorne
gerichtetes Kinderrückhaltesystem nur
in der richtigen Sitzposition:
Es ist gefährlich, ein nach vorne
gerichtetes Kinderrückhaltesystem
zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Ein in der falschen Sitzposition
installiertes nach vorne gerichtetes
Kinderrückhaltesystem kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

WARNUNG
An einem mit einem Airbag geschützten
Beifahrersitz darf kein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden:
Verwenden Sie auf einem mit einem
AKTIVEN AIRBAG geschützten
Sitz NIEMALS ein nach hinten
gerichtetes Kinderrückhaltesystem,
weil für das KIND eine Gefahr von
SCHWEREN oder sogar TÖDLICHEN
VERLETZUNGEN besteht.
Durch einen ausgelösten Airbag kann
das Kinderrückhaltesystem aus der
Befestigungsposition gehoben werden.
Das Kind im Kinderrückhaltesystem
kann sich dabei schwere oder sogar
lebensgefährliche Verletzungen
zuziehen. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den
Beifahrerairbag ausgerüstet ist, muss
der Schalter immer in die Position
“OFF” gestellt werden, falls auf
dem Beifahrersitz ein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden muss.

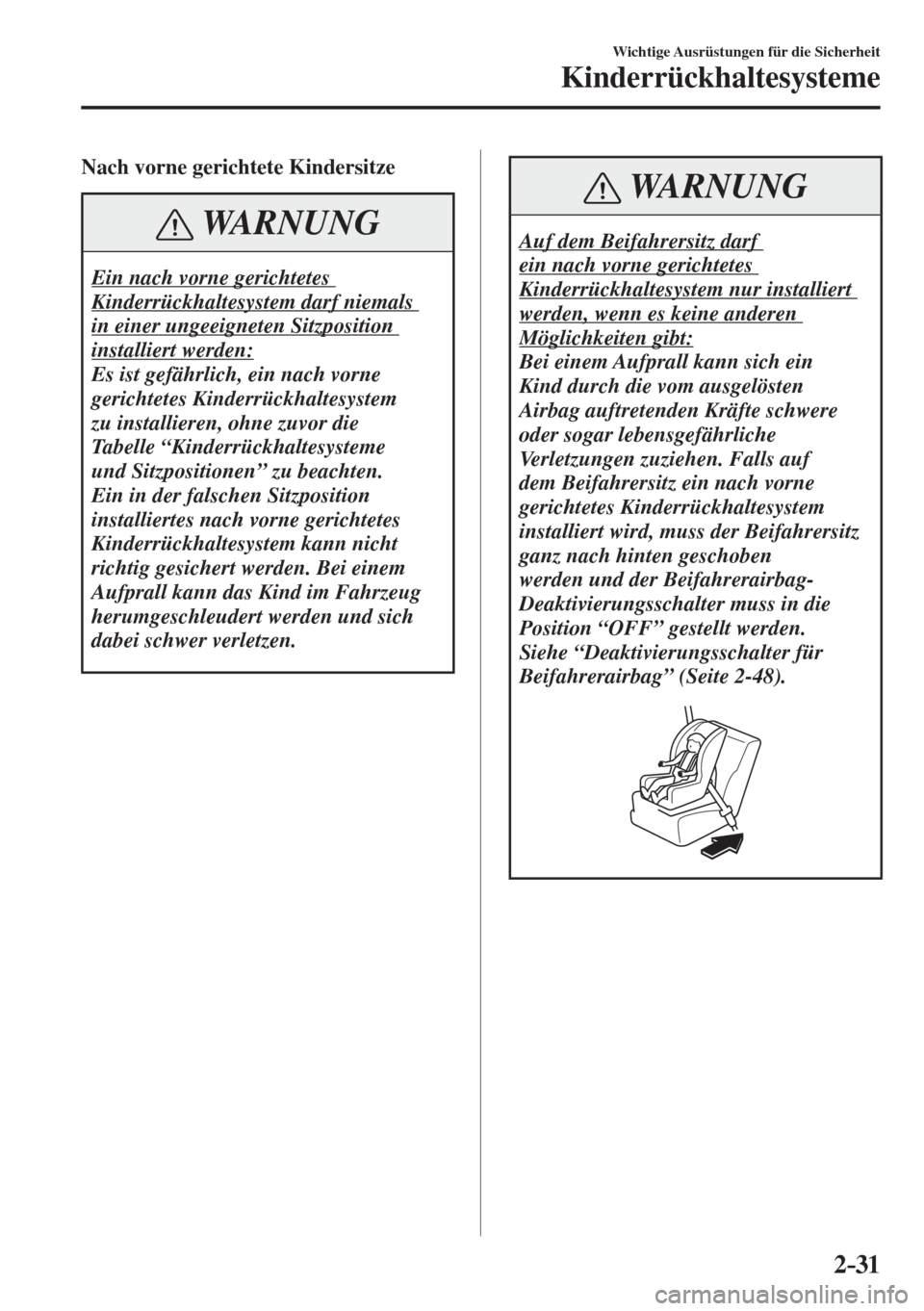

2–31
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Nach vorne gerichtete Kindersitze
WARNUNG
Ein nach vorne gerichtetes
Kinderrückhaltesystem darf niemals
in einer ungeeigneten Sitzposition
installiert werden:
Es ist gefährlich, ein nach vorne
gerichtetes Kinderrückhaltesystem
zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Ein in der falschen Sitzposition
installiertes nach vorne gerichtetes
Kinderrückhaltesystem kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

WARNUNG
Auf dem Beifahrersitz darf
ein nach vorne gerichtetes
Kinderrückhaltesystem nur installiert
werden, wenn es keine anderen
Möglichkeiten gibt:
Bei einem Aufprall kann sich ein
Kind durch die vom ausgelösten
Airbag auftretenden Kräfte schwere
oder sogar lebensgefährliche
Verletzungen zuziehen. Falls auf
dem Beifahrersitz ein nach vorne
gerichtetes Kinderrückhaltesystem
installiert wird, muss der Beifahrersitz
ganz nach hinten geschoben
werden und der Beifahrerairbag-
Deaktivierungsschalter muss in die
Position “OFF” gestellt werden.
Siehe “Deaktivierungsschalter für
Beifahrerairbag” (Seite 2-48 ).

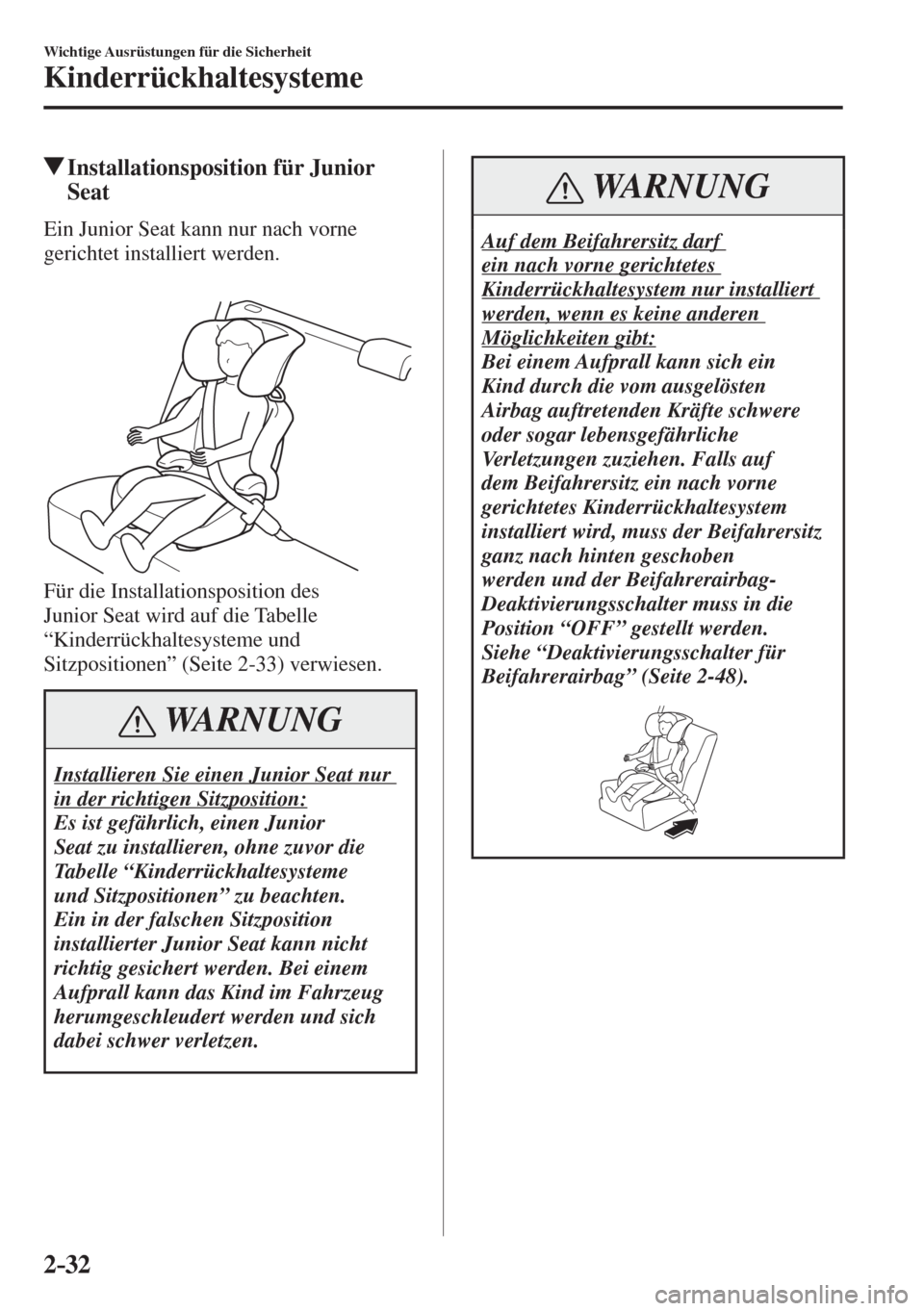

2–32
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Installationsposition für Junior
Seat
Ein Junior Seat kann nur nach vorne
gerichtet installiert werden.



Für die Installationsposition des
Junior Seat wird auf die Tabelle
“Kinderrückhaltesysteme und
Sitzpositionen” (Seite 2-33 ) verwiesen.
WARNUNG
Installieren Sie einen Junior Seat nur
in der richtigen Sitzposition:
Es ist gefährlich, einen Junior
Seat zu installieren, ohne zuvor die
Tabelle “Kinderrückhaltesysteme
und Sitzpositionen” zu beachten.
Ein in der falschen Sitzposition
installierter Junior Seat kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.

WARNUNG
Auf dem Beifahrersitz darf
ein nach vorne gerichtetes
Kinderrückhaltesystem nur installiert
werden, wenn es keine anderen
Möglichkeiten gibt:
Bei einem Aufprall kann sich ein
Kind durch die vom ausgelösten
Airbag auftretenden Kräfte schwere
oder sogar lebensgefährliche
Verletzungen zuziehen. Falls auf
dem Beifahrersitz ein nach vorne
gerichtetes Kinderrückhaltesystem
installiert wird, muss der Beifahrersitz
ganz nach hinten geschoben
werden und der Beifahrerairbag-
Deaktivierungsschalter muss in die
Position “OFF” gestellt werden.
Siehe “Deaktivierungsschalter für
Beifahrerairbag” (Seite 2-48 ).






2–33
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Kinderrückhaltesysteme und Sitzpositionen
(Europa und Länder, die den Bestimmungen UNECE 16 entsprechen)
In der Tabelle sind Informationen über die Eignung Ihres Kinderrückhaltesystems für
verschiedene Sitzpositionen. Für den Einbau von Kinderrückhaltesystemen anderer
Hersteller müssen Sie die dem Rückhaltesystem beiliegenden Anweisungen des Herstellers
sorgfältig beachten.
Bei der Installation eines Kinderrückhaltesystems müssen die folgenden Punkte beachtet
werden:



 Falls das Kinderrückhaltesystem wegen der Kopfstütze nicht auf die Sitzlehne passt, muss
für die Installation die Kopfstütze eingestellt oder entfernt werden.
  Siehe “Kopfstützen” auf Seite 2-10 .



 Für die Installation eines Kinderrückhaltesystems auf einem Rücksitz muss der Vordersitz
so eingestellt werden, dass er das Kinderrückhaltesystem nicht berührt.
  Siehe “Sitzbedienung” auf Seite 2-5 .



 Für die Installation eines Kinderrückhaltesystems mit einem Halteriemen muss die
Kopfstütze entfernt werden.
  Siehe “Kopfstützen” auf Seite 2-10 .
Befestigung von Kinderrückhaltesystemen mit den Iso¿ x-Verankerungen
Für die Installation eines Kinderrückhaltesystems auf einem Rücksitz wird auf die
Anweisungen des Kinderrückhaltesystemherstellers und auf “Verwendung der Iso¿ x-
Verankerung” auf Seite 2-38 verwiesen.
Gewichtsgruppe Größenklasse Befestigung Sitzpositionen
Iso¿ x-Positionen
Rücksitz (Mitte) Beifahrersitz
(außen)
Rücksitz (außen)
Carrycot F ISO/L1 X X X
G ISO/L2 X X X
(1) X X X
Gruppe 0 bis zu 10 kg E ISO/R1 IL X X
(1) X X X
Gruppe 0 bis zu 13 kg
E ISO/R1 IL X X
D ISO/R2 IL X X
C ISO/R3 IL X X
(1) X X X
Gruppe 1 9 kg — 18 kg
D ISO/R2 IL X X
C ISO/R3 IL X X
B ISO/F2 IUF X X
B1 ISO/F2X IUF X X
A ISO/F3 IUF X X
(1) X X X





2–34
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Gewichtsgruppe Größenklasse Befestigung Sitzpositionen
Iso¿ x-Positionen
Rücksitz (Mitte) Beifahrersitz
(außen)
Rücksitz (außen)
Gruppe 2 15 kg — 25 kg (1) X X X
Gruppe 3 22 kg — 36 kg (1) X X X
(1) Für die CRS ohne ISO/XX-Größenklassenangabe (A bis G) kann die anwendbare Gewichtsklasse
vom Fahrzeughersteller für das Fahrzeug passende Iso¿ x-Kinderrückhaltesystem, das für die einzelnen
Positionen empfohlen wird, ausgewählt werden.
Buchstabenbezeichnung für die oben stehende Tabelle:
IUF = für geeignete nach vorne gerichtete Iso¿ x-Kinderrückhaltesysteme der universellen Kategorie, zugelassen für
diese Gewichtsklasse.
IL = geeignet für besondere Iso¿ x-Kinderrückhaltesysteme (CRS).
Diese Iso¿ x CRS sind für die Kategorien “besondere Fahrzeuge”, “begrenzt” und “halbuniversell”.
Ein Original-Kinderrückhaltesystem von Mazda kann installiert werden. Für die verwendbaren
Kinderrückhaltesysteme wird auf den Zubehörkatalog verwiesen.
(Außer Europa)
Wenden Sie sich für die Installation eines für Ihr Fahrzeug geeigneten Kinderrückhaltesystems an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
X = für Iso¿ x-Kinderrückhaltesysteme der Gewichtsklasse bzw. der Größenklasse ungeeignete Iso¿ x-Position.






2–35
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
i-Size-Kinderrückhaltesysteme
Fahrzeuge mit der Bezeichnung
an der Vorderseite der Rücksitzlehne erfüllen die
Anforderungen für i-Size-Kinderrückhaltesysteme.
Für die Installation eines Kinderrückhaltesystems auf einem Rücksitz wird auf die
Anweisungen des Kinderrückhaltesystemherstellers und auf “Verwendung der Iso¿ x-
Verankerung” auf Seite 2-38 verwiesen.
Position der Bezeichnung


Ein i-Size-Kinderrückhaltesystem lässt sich an einem spezi¿ zierten Sitz wie folgt anbringen:
Beifahrersitz Rücksitz (außen) Rücksitz (Mitte)
i-Size-
Kinderrückhaltesysteme X i-U X
Buchstabenbezeichnung für die oben stehende Tabelle:
i-U = Für “universelle”, nach vorne oder hinten gerichtete i-Size-Kinderrückhaltesysteme geeignet.
X = Sitzposition nicht für “universelle” i-Size-Kinderrückhaltesysteme geeignet.

HINWEIS
  Ein i-Size-Kinderrückhaltesystem ist ein Kinderrückhaltesystem, das die
Anforderungen der i-Size-Kategorie für die Bestimmungen UNECE 129 erfüllt.

 Fahrzeuge mit der Bezeichnung an der Vorderseite der Rücksitzlehne erfüllen die
Anforderungen für i-Size-Kinderrückhaltesysteme nicht.






2–36
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Befestigung von Kinderrückhaltesystemen mit Sicherheitsgurten
Systemgruppe Altersgruppe Körpergewicht Rückhaltesystem
Beifahrersitz
Rücksitz
(außen) Rücksitz
(Mitte) Ohne Airbag-
deaktivierungs-
schalter
Mit
Airbagdeaktivierungsschalter
O N
(Airbag
aktiviert) OFF
(Airbag
deaktiviert)
Gruppe 0 bis zu
ungefähr 9
Monate weniger als
10 kg Babywanne X
X U U X
Gruppe 0
bis zu
ungefähr 2
Jahre weniger als
13 kg Babywanne X X U U X
Gruppe 1 ungefähr 8
Monate bis 4
Jahre 9 kg — 18
kg Kindersitz UF
UF U U X
Gruppe 2 ungefähr 3
bis 7 Jahre 15 kg — 25
kg Junior Seat UF
UF U U X
Gruppe 3 ungefähr 6
bis 12 Jahre 22 kg — 36
kg Junior Seat UF
UF U U X
Buchstabenbezeichnung für die oben stehende Tabelle:
U = Geeignet für die Universal-Kategorie von Rückhaltesystemen in dieser Gruppe.
UF = Geeignet für die nach vorne gerichtete Rückhaltesysteme der Universal-Kategorie von dieser Gewichtsklasse
X = Sitzposition für die Kinder dieser Gruppe nicht zulässig.

(Andere Länder)
Für Kinderrückhaltesysteme müssen die in Ihrem Land geltenden gesetzlichen Vorschriften eingehalten werden.





2–37
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Einbau eines
Kinderrückhaltesystems
Verankerungshalterung
Das Fahrzeug ist mit
Verankerungshalterungen für
Kinderrückhaltesysteme ausgerüstet.
Die Verankerungspositionen sind aus der
Abbildung ersichtlich.
Falls der Sitz mit einer Kopfstütze
ausgerüstet ist, muss diese für die
Installation eines Kinderrückhaltesystems
entfernt werden. Folgen Sie immer den
Anweisungen in der Bedienungsanleitung
für das Kinderrückhaltesystem.

Verankerungshalterung
Verwenden Sie für die Installation
eines Kinderrückhaltesystems mit
einem Halteriemen die gezeigten
Verankerungshalterungspositionen.

linksrechts
WARNUNG
Den Halteriemen immer an der
richtigen Halteriemenverankerung
befestigen:
Es ist gefährlich, den Halteriemen an
der falschen Halteriemenverankerung
zu befestigen. Bei einem Aufprall
kann der Halteriemen abrutschen,
so dass sich die Befestigung
des Kinderrückhaltesystems
lockert. Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

Entfernen Sie zum Installieren des
Kinderrückhaltesystems immer die
Kopfstütze:
Es ist gefährlich, ein
Kinderrückhaltesystem bei nicht
entfernter Kopfstütze zu installieren.
Das Kinderrückhaltesystem lässt sich
nicht richtig installieren und im Fall
eines Aufpralls können dem Kind
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
Halteriemen
vorne






2–38
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
WARNUNG
Bringen Sie die Kopfstütze nach dem
Ausbau des Kinderrückhaltesystems
immer an und stellen Sie sie in die
richtige Position:
Das Fahren mit entfernter Kopfstütze
ist sehr gefährlich, weil bei einer
Notbremsung oder bei einem Aufprall
ein Schlag auf den Kopf nicht verhütet
werden kann, was zu einem Unfall mit
schwerwiegenden oder sogar tödlichen
Verletzungen führen kann.
Siehe “Kopfstützen” auf Seite 2-10 .
Verwendung des Sicherheitsgurts
Halten Sie sich für die Installation
an die Installationsanleitung des
Kinderrückhaltesystemherstellers.
Außerdem, falls der Sitz mit einer
Kopfstütze ausgerüstet ist, muss diese
entfernt werden.
Verwendung der Iso¿ x-
Verankerung
WARNUNG
Die Anweisungen des Herstellers
zum Festschnallen des
Kinderrückhaltesystems beachten:
Ein nicht gesichertes
Kinderrückhaltesystem ist gefährlich.
Bei einer Notbremsung oder einem
Aufprall können das Kind oder
andere Mitfahrer schwer oder sogar
lebensgefährlich verletzt werden.
Kontrollieren Sie deshalb, ob das
Kinderrückhaltesystem entsprechend
den Anweisungen des Herstellers
richtig gesichert ist.

Kontrollieren, ob das
Kinderrückhaltesystem richtig
gesichert ist:
Ein ungesichertes
Kinderrückhaltesystem ist gefährlich.
Bei einer Notbremsung oder einem
Aufprall kann es herum geschleudert
werden und schwere Verletzungen
verursachen. Bei Nichtverwendung
muss das Rückhaltesystem ausgebaut
und im Kofferraum verstaut werden,
oder mindestens richtig an den Iso¿ x-
Verankerungen befestigt werden.






2–39
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
WARNUNG
Kontrollieren, ob sich in der Nähe
des an den Iso¿ x-Verankerungen
gesicherten Kinderrückhaltesystems
keine Sicherheitsgurte oder
Fremdkörper be¿ nden:
Es ist gefährlich, bei der Installation
eines Kinderrückhaltesystems
die Anweisungen des Herstellers
zu missachten. Falls eine
richtige Befestigung des
Kinderrückhaltesystems an den
Iso¿ x-Verankerungen durch
einen Sicherheitsgurt oder einen
Fremdkörper behindert wird oder
das Kinderrückhaltesystem nicht
richtig installiert ist, kann sich
im Fall eines Aufpralls oder eines
Unfalls das Kinderrückhaltesystem
bewegen und für das Kind und die
Fahrzeuginsassen ist ein hohes
Verletzungsrisiko mit sogar tödlichen
Folgen vorhanden. Bei der Installation
eines Kinderrückhaltesystems
müssen Sie deshalb kontrollieren,
ob die Befestigung nicht durch
Sicherheitsgurte oder andere
Fremdkörper beeinträchtigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers
genau.
1. Stellen Sie zuerst den Vordersitz
ein, um einen Abstand zwischen
Kinderrückhaltesystem und Vordersitz
zu schaffen (Seite 2-5 ).
2. Drücken Sie die Sitzlehne zurück bis
sie einrastet, um zu kontrollieren, ob
die Sitzlehne richtig gesichert ist. 3. Drücken Sie leicht die Hinterseite
des Sitzpolsters auseinander, um die
Positionen der Iso¿ x-Verankerungen zu
lokalisieren.


Typ A Typ B

HINWEIS
Die Markierungen über den Iso¿ x-
Verankerungen bezeichnen die Stellen,
an denen ein Kinderrückhaltesystem
an den Iso¿ x-Verankerungen befestigt
werden kann.
4. Falls der Sitz mit einer Kopfstütze
ausgerüstet ist, muss diese entfernt
werden.
Siehe “Kopfstützen” auf Seite 2-10 .
5. Befestigen Sie das
Kinderrückhaltesystem an
den Iso¿ x-Verankerungen,
entsprechend den Anweisungen des
Kinderrückhaltesystemherstellers.
6. Falls Ihr Kinderrückhaltesystem mit
einem Halteriemen ausgerüstet ist, so
ist es für die Sicherheit sehr wichtig,
dass der Riemen richtig befestigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers für
die Installation des Halteriemens genau
(Seite 2-37 ).
