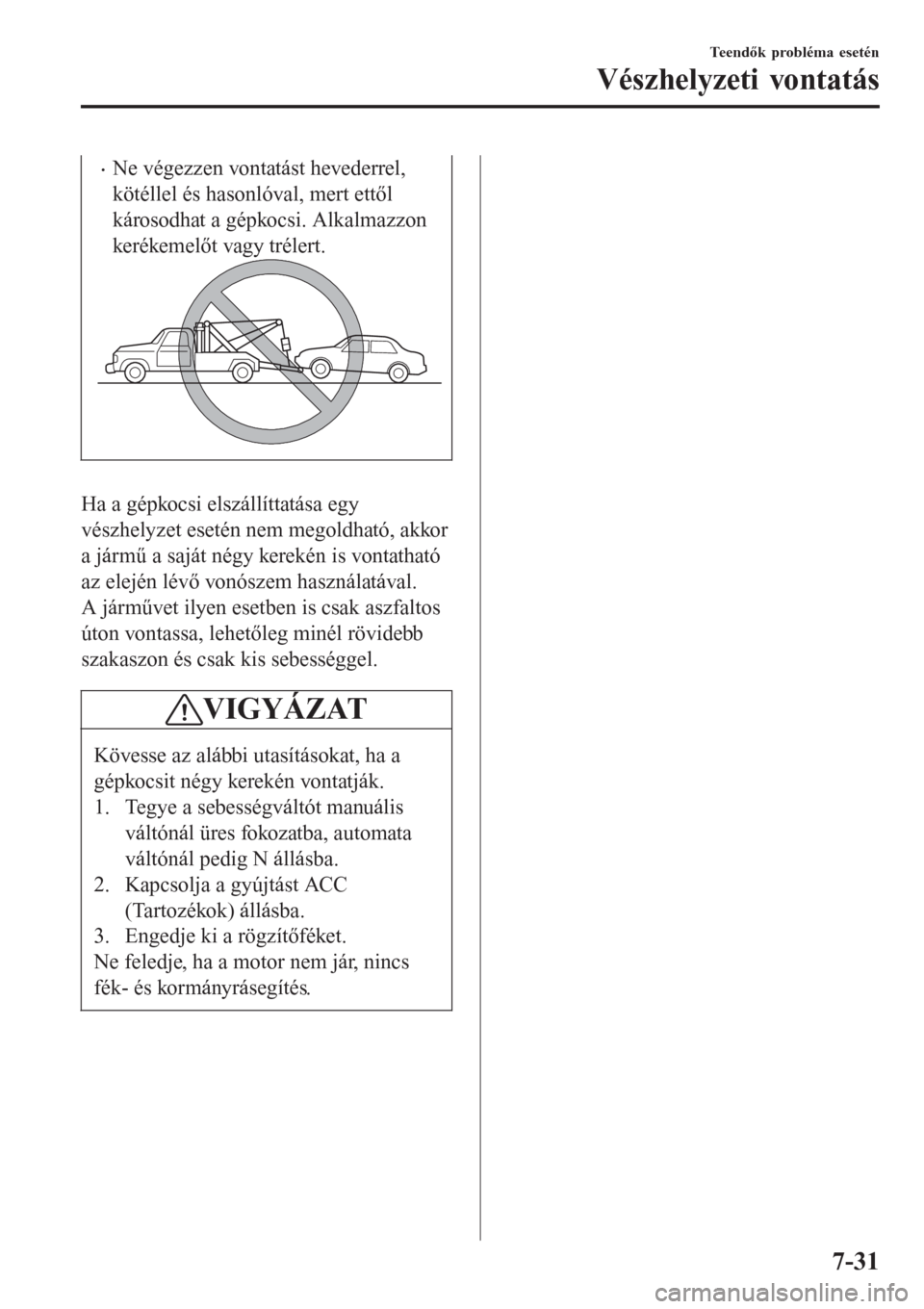

•Ne végezzen vontatást hevederrel,
kötéllel és hasonlóval, mert ettől
károsodhat a gépkocsi. Alkalmazzon
kerékemelőt vagy trélert.
Ha a gépkocsi elszállíttatása egy
vészhelyzet esetén nem megoldható, akkor
a jármű a saját négy kerekén is vontatható
az elején lévő vonószem használatával.
A járművet ilyen esetben is csak aszfaltos
úton vontassa, lehetőleg minél rövidebb
szakaszon és csak kis sebességgel.
VIGYÁZAT
Kövesse az alábbi utasításokat, ha a
gépkocsit négy kerekén vontatják.
1. Tegye a sebességváltót manuális
váltónál üres fokozatba, automata
váltónál pedig N állásba.
2. Kapcsolja a gyújtást ACC
(Tartozékok) állásba.
3. Engedje ki a rögzítőféket.
Ne feledje, ha a motor nem jár, nincs
fék- és kormányrásegítés.

Teendők probléma esetén
Vészhelyzeti vontatás
7-31

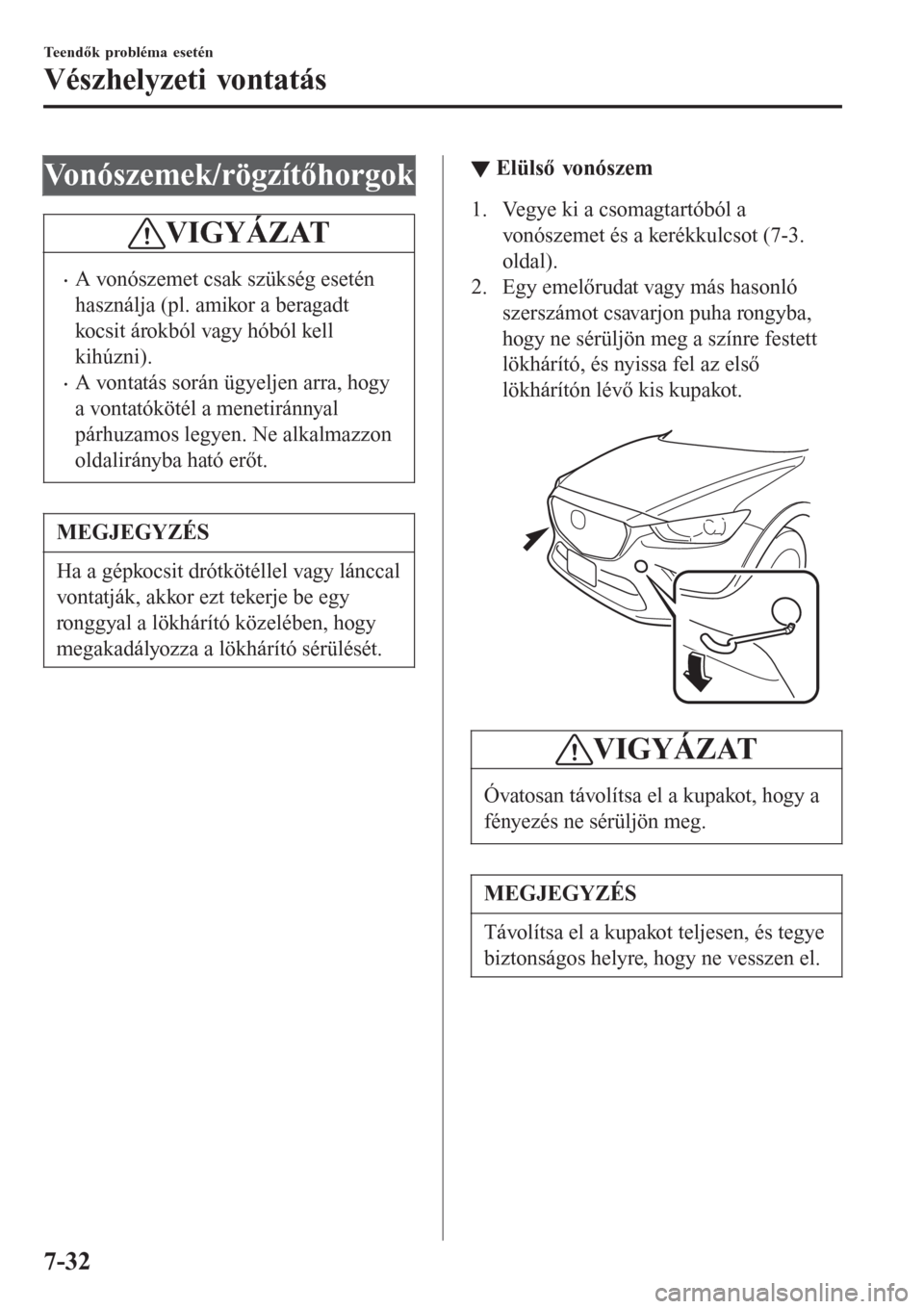

Vonószemek/rögzítőhorgok
VIGYÁZAT
•A vonószemet csak szükség esetén
használja (pl. amikor a beragadt
kocsit árokból vagy hóból kell
kihúzni).
•A vontatás során ügyeljen arra, hogy
a vontatókötél a menetiránnyal
párhuzamos legyen. Ne alkalmazzon
oldalirányba ható erőt.
MEGJEGYZÉS
Ha a gépkocsit drótkötéllel vagy lánccal
vontatják, akkor ezt tekerje be egy
ronggyal a lökhárító közelében, hogy
megakadályozza a lökhárító sérülését.
▼Elülső vonószem
1. Vegye ki a csomagtartóból a
vonószemet és a kerékkulcsot (7-3.
oldal).
2. Egy emelőrudat vagy más hasonló
szerszámot csavarjon puha rongyba,
hogy ne sérüljön meg a színre festett
lökhárító, és nyissa fel az első
lökhárítón lévő kis kupakot.

VIGYÁZAT
Óvatosan távolítsa el a kupakot, hogy a
fényezés ne sérüljön meg.
MEGJEGYZÉS
Távolítsa el a kupakot teljesen, és tegye
biztonságos helyre, hogy ne vesszen el.
Teendők probléma esetén
Vészhelyzeti vontatás
7-32

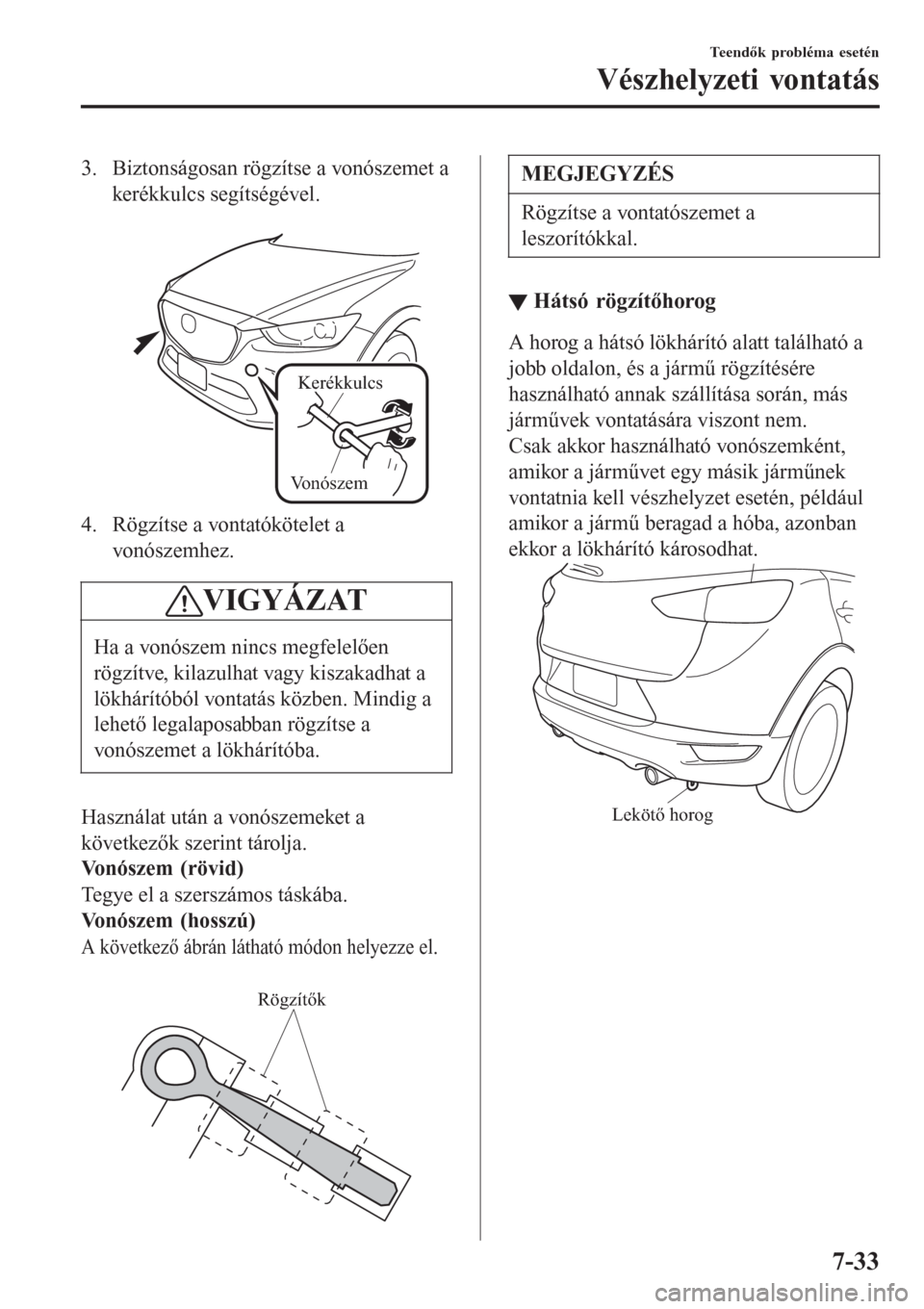

3. Biztonságosan rögzítse a vonószemet a
kerékkulcs segítségével.

Kerékkulcs
Vonószem
4. Rögzítse a vontatókötelet a
vonószemhez.
VIGYÁZAT
Ha a vonószem nincs megfelelően
rögzítve, kilazulhat vagy kiszakadhat a
lökhárítóból vontatás közben. Mindig a
lehető legalaposabban rögzítse a
vonószemet a lökhárítóba.
Használat után a vonószemeket a
következők szerint tárolja.
Vo n ó s z e m ( r ö v i d )
Tegye el a szerszámos táskába.
Vonószem (hosszú)
A következő ábrán látható módon helyezze el.

Rögzítők
MEGJEGYZÉS
Rögzítse a vontatószemet a
leszorítókkal.
▼▼Hátsó rögzítőhorog
A horog a hátsó lökhárító alatt található a
jobb oldalon, és a jármű rögzítésére
használható annak szállítása során, más
járművek vontatására viszont nem.
Csak akkor használható vonószemként,
amikor a járművet egy másik járműnek
vontatnia kell vészhelyzet esetén, például
amikor a jármű beragad a hóba, azonban
ekkor a lökhárító károsodhat.
Lekötő horog
Teendők probléma esetén
Vészhelyzeti vontatás
7-33

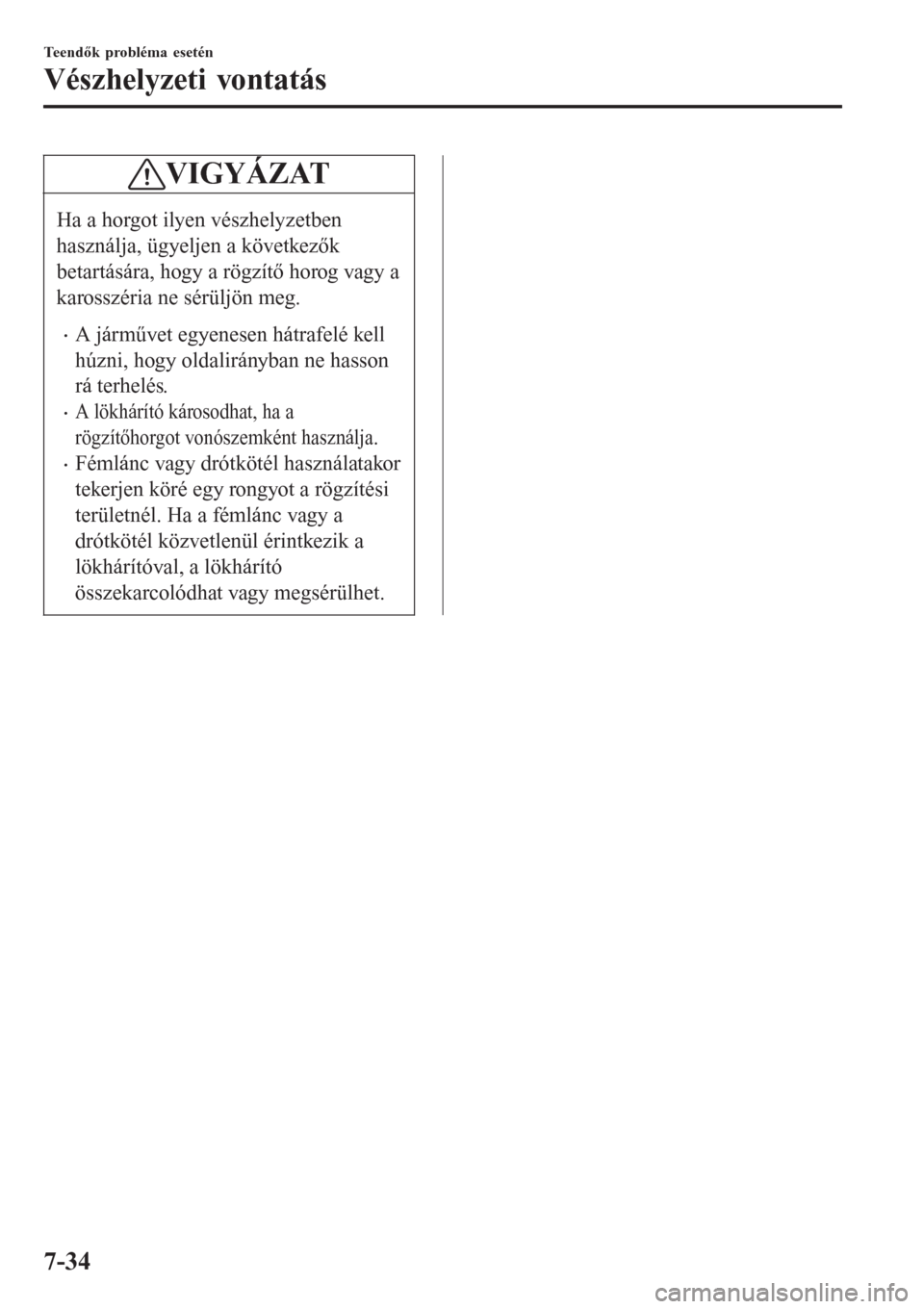

VIGYÁZAT
Ha a horgot ilyen vészhelyzetben
használja, ügyeljen a következők
betartására, hogy a rögzítő horog vagy a
karosszéria ne sérüljön meg.
•A járművet egyenesen hátrafelé kell
húzni, hogy oldalirányban ne hasson
rá terhelés.
•A lökhárító károsodhat, ha a
rögzítőhorgot vonószemként használja.
•Fémlánc vagy drótkötél használatakor
tekerjen köré egy rongyot a rögzítési
területnél. Ha a fémlánc vagy a
drótkötél közvetlenül érintkezik a
lökhárítóval, a lökhárító
összekarcolódhat vagy megsérülhet.
Teendők probléma esetén
Vészhelyzeti vontatás
7-34

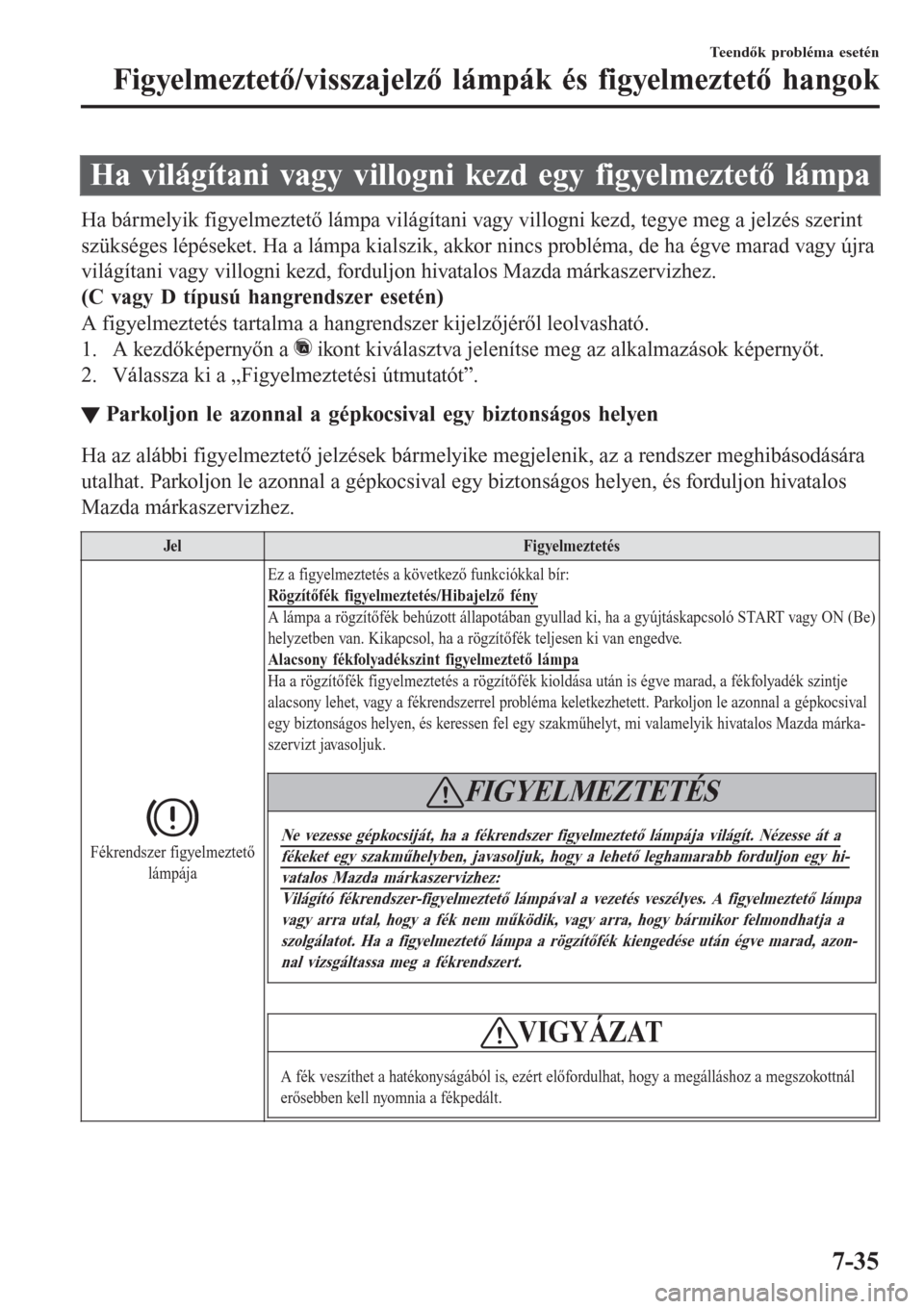

Ha világítani vagy villogni kezd egy figyelmeztető lámpa
Ha bármelyik figyelmeztető lámpa világítani vagy villogni kezd, tegye meg a jelzés szerint
szükséges lépéseket. Ha a lámpa kialszik, akkor nincs probléma, de ha égve marad vagy újra
világítani vagy villogni kezd, forduljon hivatalos Mazda márkaszervizhez.
(C vagy D típusú hangrendszer esetén)
A figyelmeztetés tartalma a hangrendszer kijelzőjéről leolvasható.
1. A kezdőképernyőn a
ikont kiválasztva jelenítse meg az alkalmazások képernyőt.
2. Válassza ki a „Figyelmeztetési útmutatót”.
▼▼Parkoljon le azonnal a gépkocsival egy biztonságos helyen
Ha az alábbi figyelmeztető jelzések bármelyike megjelenik, az a rendszer meghibásodására
utalhat. Parkoljon le azonnal a gépkocsival egy biztonságos helyen, és forduljon hivatalos
Mazda márkaszervizhez.
Jel Figyelmeztetés
Fékrendszer figyelmeztető
lámpájaEz a figyelmeztetés a következő funkciókkal bír:
Rögzítőfék figyelmeztetés/Hibajelző fény
A lámpa a rögzítőfék behúzott állapotában gyullad ki, ha a gyújtáskapcsoló START vagy ON (Be)
helyzetben van. Kikapcsol, ha a rögzítőfék teljesen ki van engedve.
Alacsony fékfolyadékszint figyelmeztető lámpa
Ha a rögzítőfék figyelmeztetés a rögzítőfék kioldása után is égve marad, a fékfolyadék szintje
alacsony lehet, vagy a fékrendszerrel probléma keletkezhetett. Parkoljon le azonnal a gépkocsival
egy biztonságos helyen, és keressen fel egy szakműhelyt, mi valamelyik hivatalos Mazda márka-
szervizt javasoljuk.
FIGYELMEZTETÉS
Ne vezesse gépkocsiját, ha a fékrendszer figyelmeztető lámpája világít. Nézesse át afékeket egy szakműhelyben, javasoljuk, hogy a lehető leghamarabb forduljon egy hi-vatalos Mazda márkaszervizhez:Világító fékrendszer-figyelmeztető lámpával a vezetés veszélyes. A figyelmeztető lámpa
vagy arra utal, hogy a fék nem működik, vagy arra, hogy bármikor felmondhatja a
szolgálatot. Ha a figyelmeztető lámpa a rögzítőfék kiengedése után égve marad, azon-
nal vizsgáltassa meg a fékrendszert.
VIGYÁZAT
A fék veszíthet a hatékonyságából is, ezért előfordulhat, hogy a megálláshoz a megszokottnál
erősebben kell nyomnia a fékpedált.
Teendők probléma esetén
Figyelmeztető/visszajelző lámpák és figyelmeztető hangok
7-35

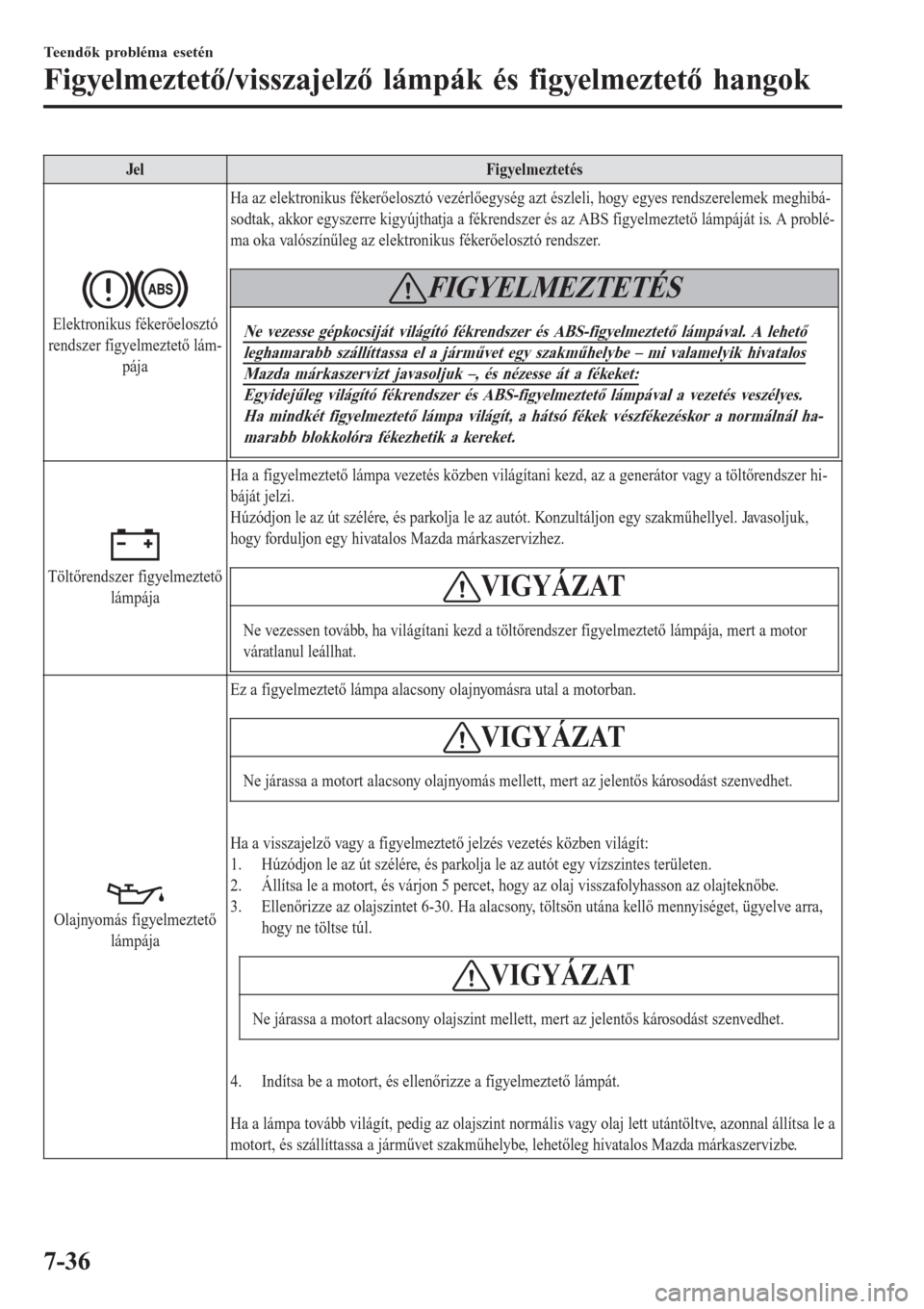

Jel Figyelmeztetés
Elektronikus fékerőelosztó
rendszer figyelmeztető lám-
pájaHa az elektronikus fékerőelosztó vezérlőegység azt észleli, hogy egyes rendszerelemek meghibá-
sodtak, akkor egyszerre kigyújthatja a fékrendszer és az ABS figyelmeztető lámpáját is. A problé-
ma oka valószínűleg az elektronikus fékerőelosztó rendszer.
FIGYELMEZTETÉS
Ne vezesse gépkocsiját világító fékrendszer és ABS-figyelmeztető lámpával. A lehetőleghamarabb szállíttassa el a járművet egy szakműhelybe – mi valamelyik hivatalosMazda márkaszervizt javasoljuk –, és nézesse át a fékeket:Egyidejűleg világító fékrendszer és ABS-figyelmeztető lámpával a vezetés veszélyes.
Ha mindkét figyelmeztető lámpa világít, a hátsó fékek vészfékezéskor a normálnál ha-
marabb blokkolóra fékezhetik a kereket.
Töltőrendszer figyelmeztető
lámpájaHa a figyelmeztető lámpa vezetés közben világítani kezd, az a generátor vagy a töltőrendszer hi-
báját jelzi.
Húzódjon le az út szélére, és parkolja le az autót. Konzultáljon egy szakműhellyel. Javasoljuk,
hogy forduljon egy hivatalos Mazda márkaszervizhez.VIGYÁZAT
Ne vezessen tovább, ha világítani kezd a töltőrendszer figyelmeztető lámpája, mert a motor
váratlanul leállhat.
Olajnyomás figyelmeztető
lámpájaEz a figyelmeztető lámpa alacsony olajnyomásra utal a motorban.
VIGYÁZAT
Ne járassa a motort alacsony olajnyomás mellett, mert az jelentős károsodást szenvedhet.
Ha a visszajelző vagy a figyelmeztető jelzés vezetés közben világít:
1. Húzódjon le az út szélére, és parkolja le az autót egy vízszintes területen.
2. Állítsa le a motort, és várjon 5 percet, hogy az olaj visszafolyhasson az olajteknőbe.
3. Ellenőrizze az olajszintet 6-30. Ha alacsony, töltsön utána kellő mennyiséget, ügyelve arra,
hogy ne töltse túl.
VIGYÁZAT
Ne járassa a motort alacsony olajszint mellett, mert az jelentős károsodást szenvedhet.
4. Indítsa be a motort, és ellenőrizze a figyelmeztető lámpát.

Ha a lámpa tovább világít, pedig az olajszint normális vagy olaj lett utántöltve, azonnal állítsa le a
motort, és szállíttassa a járművet szakműhelybe, lehetőleg hivatalos Mazda márkaszervizbe.
Teendők probléma esetén
Figyelmeztető/visszajelző lámpák és figyelmeztető hangok
7-36

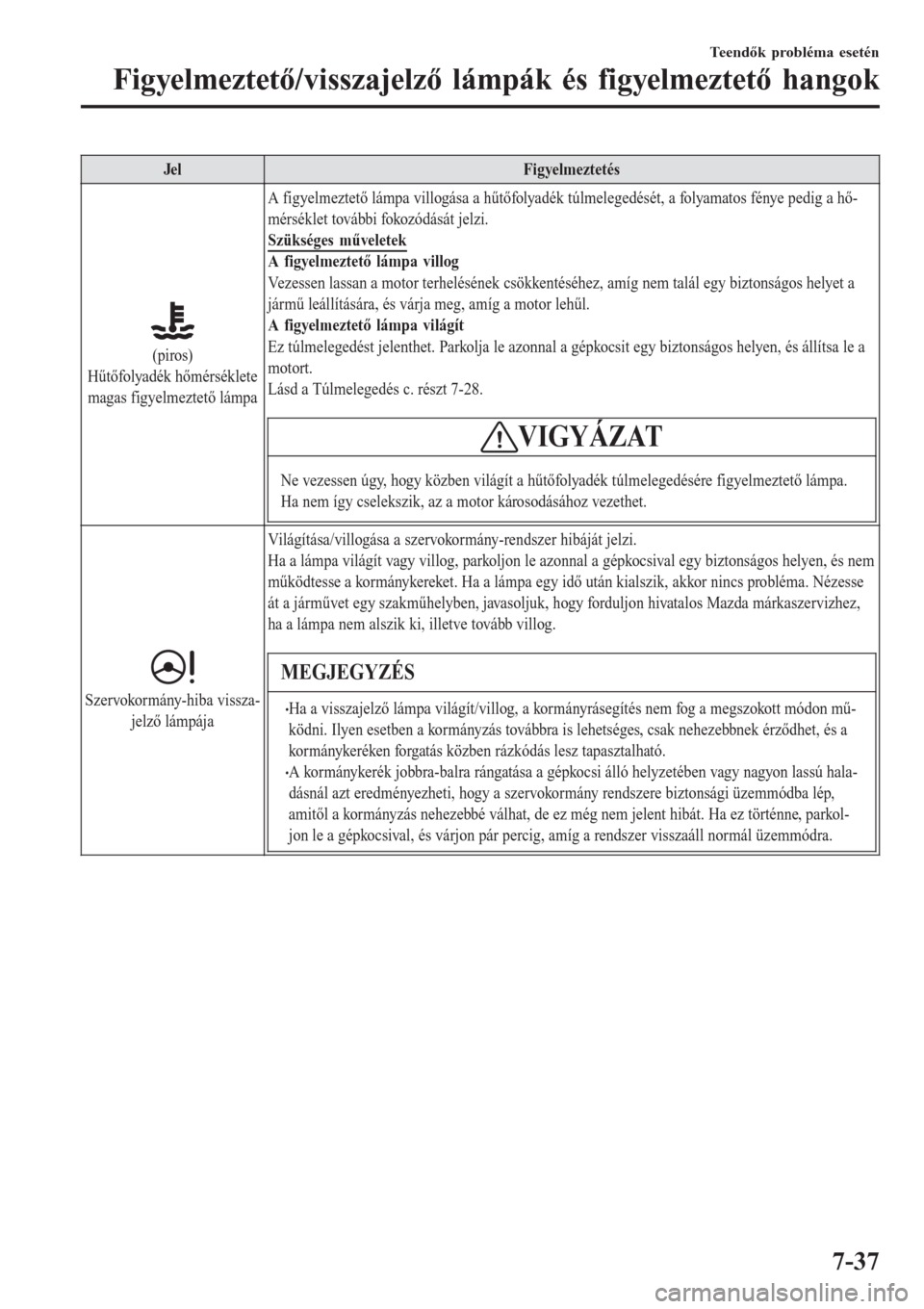

Jel Figyelmeztetés
(piros)
Hűtőfolyadék hőmérséklete
magas figyelmeztető lámpaA figyelmeztető lámpa villogása a hűtőfolyadék túlmelegedését, a folyamatos fénye pedig a hő-
mérséklet további fokozódását jelzi.
Szükséges műveletek
A figyelmeztető lámpa villog
Vezessen lassan a motor terhelésének csökkentéséhez, amíg nem talál egy biztonságos helyet a
jármű leállítására, és várja meg, amíg a motor lehűl.
A figyelmeztető lámpa világít
Ez túlmelegedést jelenthet. Parkolja le azonnal a gépkocsit egy biztonságos helyen, és állítsa le a
motort.
Lásd a Túlmelegedés c. részt 7-28.
VIGYÁZAT
Ne vezessen úgy, hogy közben világít a hűtőfolyadék túlmelegedésére figyelmeztető lámpa.
Ha nem így cselekszik, az a motor károsodásához vezethet.
Szervokormány-hiba vissza-
jelző lámpájaVilágítása/villogása a szervokormány-rendszer hibáját jelzi.
Ha a lámpa világít vagy villog, parkoljon le azonnal a gépkocsival egy biztonságos helyen, és nem
működtesse a kormánykereket. Ha a lámpa egy idő után kialszik, akkor nincs probléma. Nézesse
át a járművet egy szakműhelyben, javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez,
ha a lámpa nem alszik ki, illetve tovább villog.
MEGJEGYZÉS
•Ha a visszajelző lámpa világít/villog, a kormányrásegítés nem fog a megszokott módon mű-
ködni. Ilyen esetben a kormányzás továbbra is lehetséges, csak nehezebbnek érződhet, és a
kormánykeréken forgatás közben rázkódás lesz tapasztalható.
•A kormánykerék jobbra-balra rángatása a gépkocsi álló helyzetében vagy nagyon lassú hala-
dásnál azt eredményezheti, hogy a szervokormány rendszere biztonsági üzemmódba lép,
amitől a kormányzás nehezebbé válhat, de ez még nem jelent hibát. Ha ez történne, parkol-
jon le a gépkocsival, és várjon pár percig, amíg a rendszer visszaáll normál üzemmódra.
Teendők probléma esetén
Figyelmeztető/visszajelző lámpák és figyelmeztető hangok
7-37

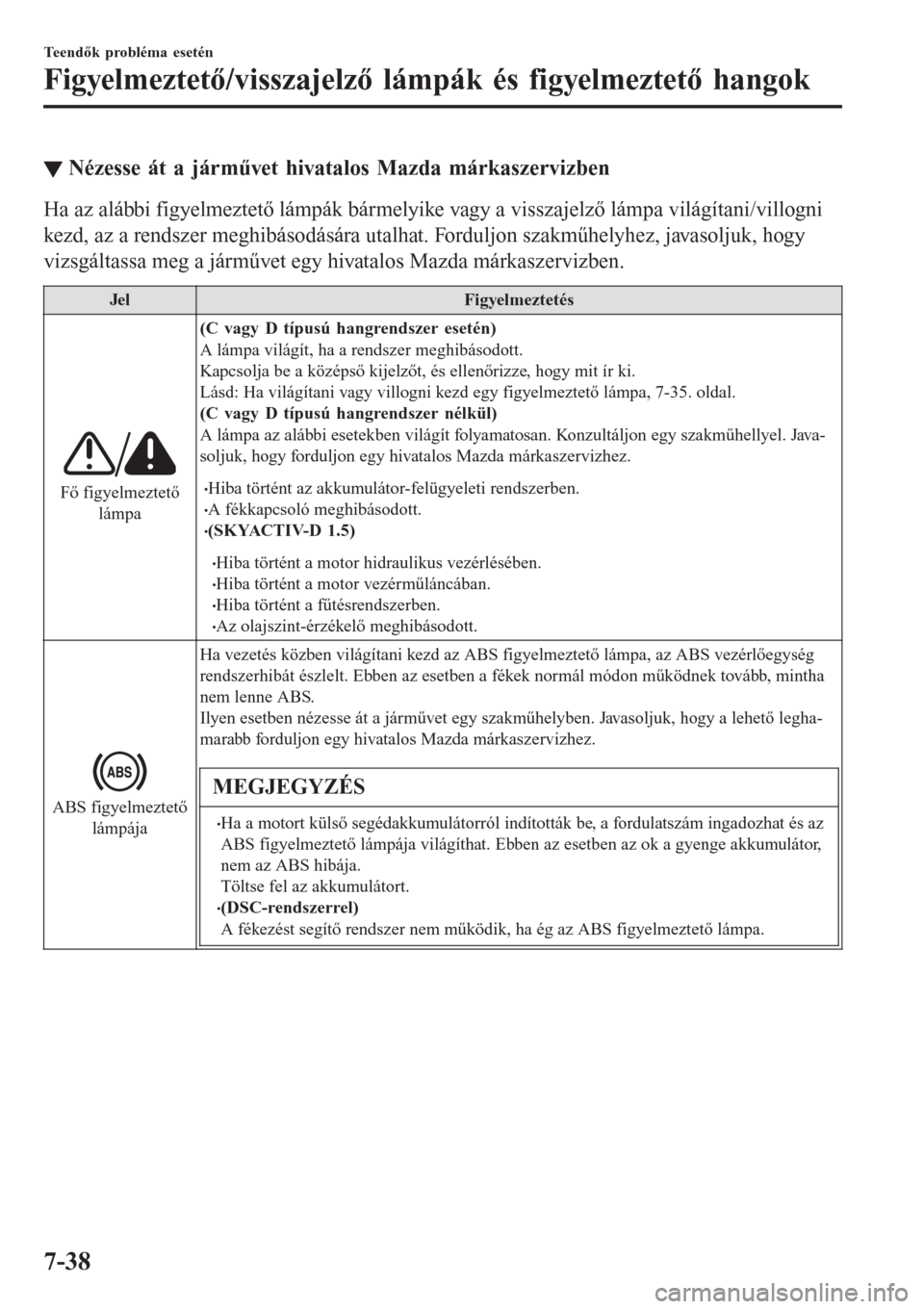

▼Nézesse át a járművet hivatalos Mazda márkaszervizben
Ha az alábbi figyelmeztető lámpák bármelyike vagy a visszajelző lámpa világítani/villogni
kezd, az a rendszer meghibásodására utalhat. Forduljon szakműhelyhez, javasoljuk, hogy
vizsgáltassa meg a járművet egy hivatalos Mazda márkaszervizben.
Jel Figyelmeztetés
Fő figyelmeztető
lámpa(C vagy D típusú hangrendszer esetén)
A lámpa világít, ha a rendszer meghibásodott.
Kapcsolja be a középső kijelzőt, és ellenőrizze, hogy mit ír ki.
Lásd: Ha világítani vagy villogni kezd egy figyelmeztető lámpa, 7-35. oldal.
(C vagy D típusú hangrendszer nélkül)
A lámpa az alábbi esetekben világít folyamatosan. Konzultáljon egy szakműhellyel. Java-
soljuk, hogy forduljon egy hivatalos Mazda márkaszervizhez.•Hiba történt az akkumulátor-felügyeleti rendszerben.•A fékkapcsoló meghibásodott.•(SKYACTIV-D 1.5)
•Hiba történt a motor hidraulikus vezérlésében.•Hiba történt a motor vezérműláncában.•Hiba történt a fűtésrendszerben.•Az olajszint-érzékelő meghibásodott.
ABS figyelmeztető
lámpájaHa vezetés közben világítani kezd az ABS figyelmeztető lámpa, az ABS vezérlőegység
rendszerhibát észlelt. Ebben az esetben a fékek normál módon működnek tovább, mintha
nem lenne ABS.
Ilyen esetben nézesse át a járművet egy szakműhelyben. Javasoljuk, hogy a lehető legha-
marabb forduljon egy hivatalos Mazda márkaszervizhez.MEGJEGYZÉS
•Ha a motort külső segédakkumulátorról indították be, a fordulatszám ingadozhat és az
ABS figyelmeztető lámpája világíthat. Ebben az esetben az ok a gyenge akkumulátor,
nem az ABS hibája.
Töltse fel az akkumulátort.
•(DSC-rendszerrel)
A fékezést segítő rendszer nem működik, ha ég az ABS figyelmeztető lámpa.
Teendők probléma esetén
Figyelmeztető/visszajelző lámpák és figyelmeztető hangok
7-38

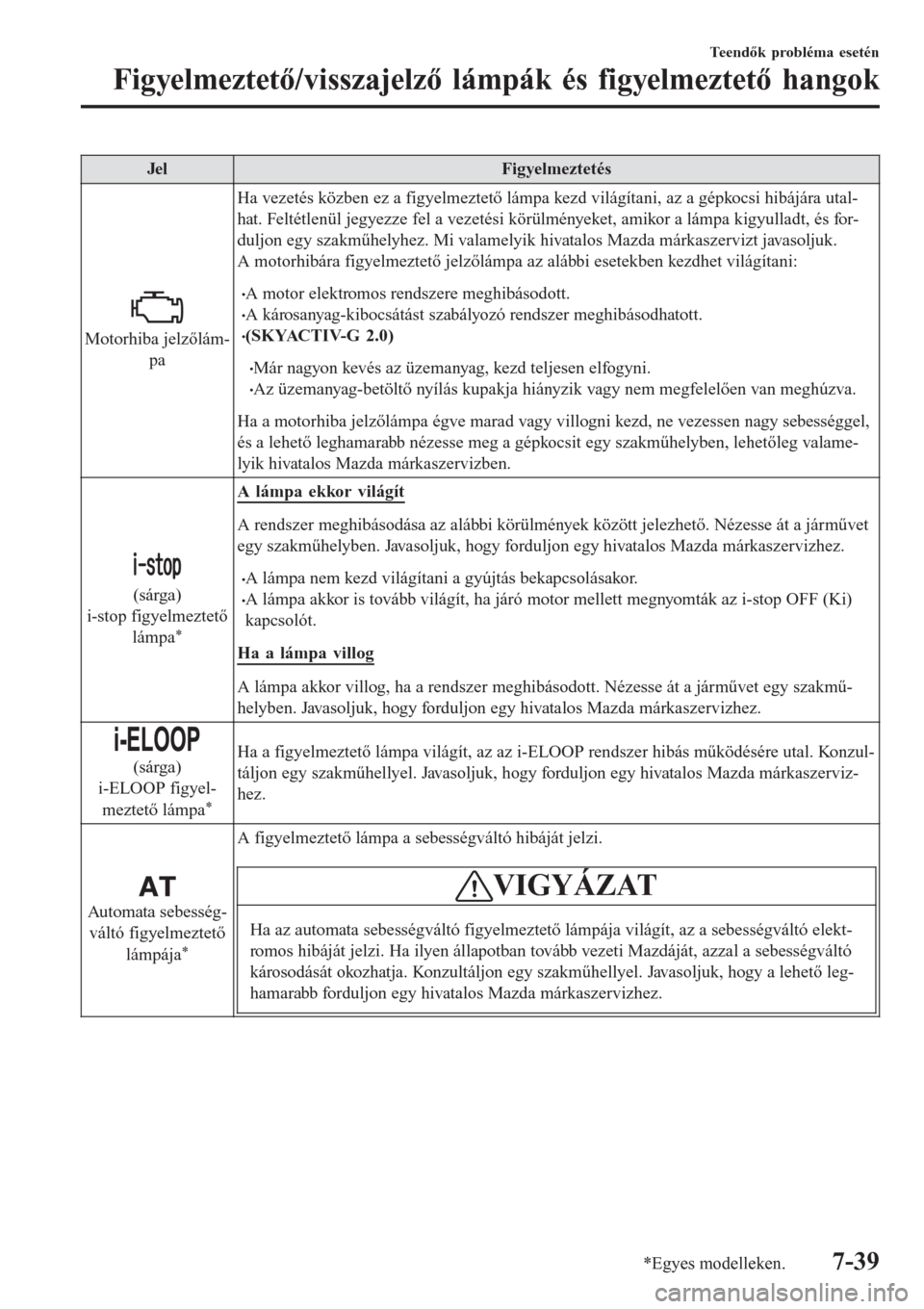

Jel Figyelmeztetés
Motorhiba jelzőlám-
paHa vezetés közben ez a figyelmeztető lámpa kezd világítani, az a gépkocsi hibájára utal-
hat. Feltétlenül jegyezze fel a vezetési körülményeket, amikor a lámpa kigyulladt, és for-
duljon egy szakműhelyhez. Mi valamelyik hivatalos Mazda márkaszervizt javasoljuk.
A motorhibára figyelmeztető jelzőlámpa az alábbi esetekben kezdhet világítani:
•A motor elektromos rendszere meghibásodott.•A károsanyag-kibocsátást szabályozó rendszer meghibásodhatott.•(SKYACTIV-G 2.0)
•Már nagyon kevés az üzemanyag, kezd teljesen elfogyni.•Az üzemanyag-betöltő nyílás kupakja hiányzik vagy nem megfelelően van meghúzva.
Ha a motorhiba jelzőlámpa égve marad vagy villogni kezd, ne vezessen nagy sebességgel,
és a lehető leghamarabb nézesse meg a gépkocsit egy szakműhelyben, lehetőleg valame-
lyik hivatalos Mazda márkaszervizben.
(sárga)
i-stop figyelmeztető
lámpa
*
A lámpa ekkor világít
A rendszer meghibásodása az alábbi körülmények között jelezhető. Nézesse át a járművet
egy szakműhelyben. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszervizhez.
•A lámpa nem kezd világítani a gyújtás bekapcsolásakor.•A lámpa akkor is tovább világít, ha járó motor mellett megnyomták az i-stop OFF (Ki)
kapcsolót.
Ha a lámpa villog
A lámpa akkor villog, ha a rendszer meghibásodott. Nézesse át a járművet egy szakmű-
helyben. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszervizhez.
(sárga)
i-ELOOP figyel-
meztető lámpa
*
Ha a figyelmeztető lámpa világít, az az i-ELOOP rendszer hibás működésére utal. Konzul-
táljon egy szakműhellyel. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszerviz-
hez.
Automata sebesség-
váltó figyelmeztető
lámpája
*
A figyelmeztető lámpa a sebességváltó hibáját jelzi.
VIGYÁZAT
Ha az automata sebességváltó figyelmeztető lámpája világít, az a sebességváltó elekt-
romos hibáját jelzi. Ha ilyen állapotban tovább vezeti Mazdáját, azzal a sebességváltó
károsodását okozhatja. Konzultáljon egy szakműhellyel. Javasoljuk, hogy a lehető leg-
hamarabb forduljon egy hivatalos Mazda márkaszervizhez.
Teendők probléma esetén
Figyelmeztető/visszajelző lámpák és figyelmeztető hangok
*Egyes modelleken.7-39

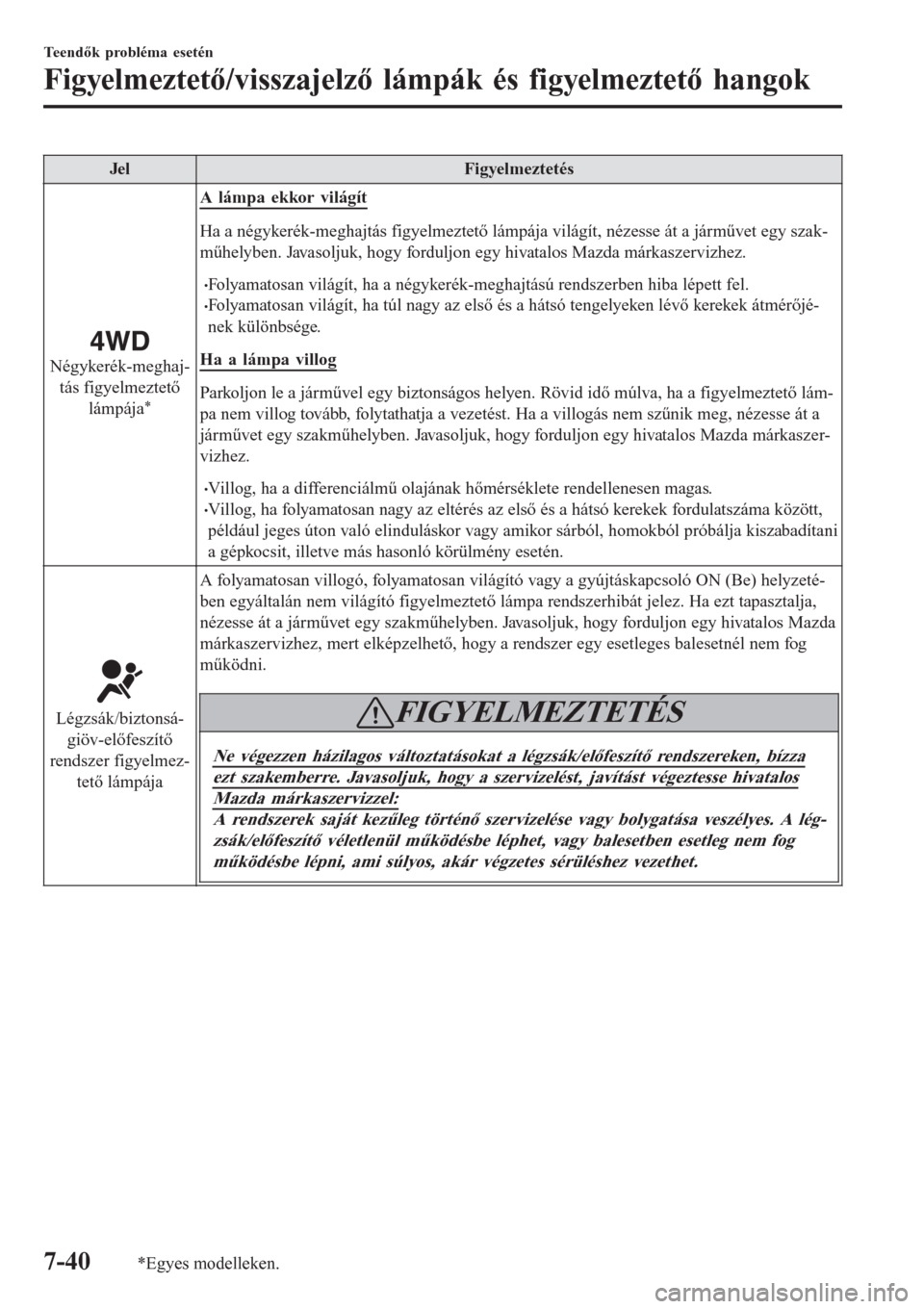

Jel Figyelmeztetés
Négykerék-meghaj-
tás figyelmeztető
lámpája
*
A lámpa ekkor világít
Ha a négykerék-meghajtás figyelmeztető lámpája világít, nézesse át a járművet egy szak-
műhelyben. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszervizhez.
•Folyamatosan világít, ha a négykerék-meghajtású rendszerben hiba lépett fel.•Folyamatosan világít, ha túl nagy az első és a hátsó tengelyeken lévő kerekek átmérőjé-
nek különbsége.
Ha a lámpa villog
Parkoljon le a járművel egy biztonságos helyen. Rövid idő múlva, ha a figyelmeztető lám-
pa nem villog tovább, folytathatja a vezetést. Ha a villogás nem szűnik meg, nézesse át a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszer-
vizhez.
•Villog, ha a differenciálmű olajának hőmérséklete rendellenesen magas.•Villog, ha folyamatosan nagy az eltérés az első és a hátsó kerekek fordulatszáma között,
például jeges úton való elinduláskor vagy amikor sárból, homokból próbálja kiszabadítani
a gépkocsit, illetve más hasonló körülmény esetén.
Légzsák/biztonsá-
giöv-előfeszítő
rendszer figyelmez-
tető lámpájaA folyamatosan villogó, folyamatosan világító vagy a gyújtáskapcsoló ON (Be) helyzeté-
ben egyáltalán nem világító figyelmeztető lámpa rendszerhibát jelez. Ha ezt tapasztalja,
nézesse át a járművet egy szakműhelyben. Javasoljuk, hogy forduljon egy hivatalos Mazda
márkaszervizhez, mert elképzelhető, hogy a rendszer egy esetleges balesetnél nem fog
működni.FIGYELMEZTETÉS
Ne végezzen házilagos változtatásokat a légzsák/előfeszítő rendszereken, bízzaezt szakemberre. Javasoljuk, hogy a szervizelést, javítást végeztesse hivatalosMazda márkaszervizzel:A rendszerek saját kezűleg történő szervizelése vagy bolygatása veszélyes. A lég-
zsák/előfeszítő véletlenül működésbe léphet, vagy balesetben esetleg nem fog
működésbe lépni, ami súlyos, akár végzetes sérüléshez vezethet.
Teendők probléma esetén
Figyelmeztető/visszajelző lámpák és figyelmeztető hangok
7-40*Egyes modelleken.
