SCBS MAZDA MODEL CX-3 2016 Korisničko uputstvo (in Serbian)

Unutrašnja oprema (prikaz A)
1Dugme za zaključavanje vrata............................................................................. strana 3-19
2Signal skretanja i prelaska u drugu traku............................................................ strana 4-73
3Kontrola osvetljenja............................................................................................. strana 4-63
4Ručica perača i brisača........................................................................................ strana 4-74
5Prekidač za isključivanje sistema TCS................................................................ strana 4-90
6Prekidač za podešavanje sistema za praćenje pritiska u pneumaticima............ strana 4-173
7Prekidač za isključivanje funkcije i-stop............................................................. strana 4-21
8Prekidač sistema za praćenje mrtvog ugla (BSM)........................................... strana 4-124
9Prekidač LDWS sistema................................................................................... strana 4-116
0Prekidač za isključivanje SCBS sistema.......................................................... strana 4-150
APrekidač za podešavanje visine farova.................................................................strana 4-69
BPrekidač spoljnog retrovizora.............................................................................. strana 3-33
CPrekidač za zaključavanje vrata........................................................................... strana 3-16
DPrekidač za zaključavanje prozora na električni pogon....................................... strana 3-39
EPrekidači električnih podizača prozora............................................................... strana 3-36
Slikovni indeks
Prikaz unutrašnjosti (model za vožnju desnom stranom puta)
1-2Oprema i mesto ugradnje variraju u vozilima

Unutrašnja oprema (prikaz A)
1
Ručica perača i brisača........................................................................................ strana 4-74
2Signal skretanja i prelaska u drugu traku............................................................ strana 4-73
3Kontrola osvetljenja............................................................................................. strana 4-63
4Dugme za zaključavanje vrata............................................................................. strana 3-19
5Prekidači električnih podizača prozora............................................................... strana 3-36
6Prekidač za zaključavanje prozora na električni pogon....................................... strana 3-39
7Prekidač za zaključavanje vrata........................................................................... strana 3-16
8Prekidač spoljnog retrovizora.............................................................................. strana 3-33
9Prekidač za isključivanje sistema TCS................................................................ strana 4-90
0Prekidač za isključivanje funkcije i-stop............................................................. strana 4-21
APrekidač LDWS sistema................................................................................... strana 4-116
BPrekidač za isključivanje SCBS sistema.......................................................... strana 4-150
CPrekidač sistema za praćenje mrtvog ugla (BSM)........................................... strana 4-124
DPrekidač za podešavanje sistema za praćenje pritiska u pneumaticima............ strana 4-173
EPrekidač za podešavanje visine farova.................................................................strana 4-69
Slikovni indeks
Prikaz unutrašnjosti (model za vožnju levom stranom puta)
1-6Oprema i mesto ugradnje variraju u vozilima

Funkcija i-ACTIVSENSE............ 4-106
Funkcija i-ACTIVSENSE
*.......4-106
Sistem prilagodljivih prednjih svetala
(AFS)
*...................................... 4-109
Sistem za kontrolu dugog svetla
(HBC)
*......................................4-110
Upozoravajući sistem za napuštanje
trake (LDWS)
*......................... 4-113
Sistem za praćenje mrtvog ugla
(BSM)
*..................................... 4-119
Sistem za određivanje udaljenosti
(DRSS)
*.................................... 4-126
Sistem za praćenje zadnje bočne
oblasti vozila (RCTA)
*............. 4-129
Sistem Mazda radarskog tempomata
(MRCC)
*...................................4-132
Promenljivi ograničavač
brzine
*...................................... 4-141

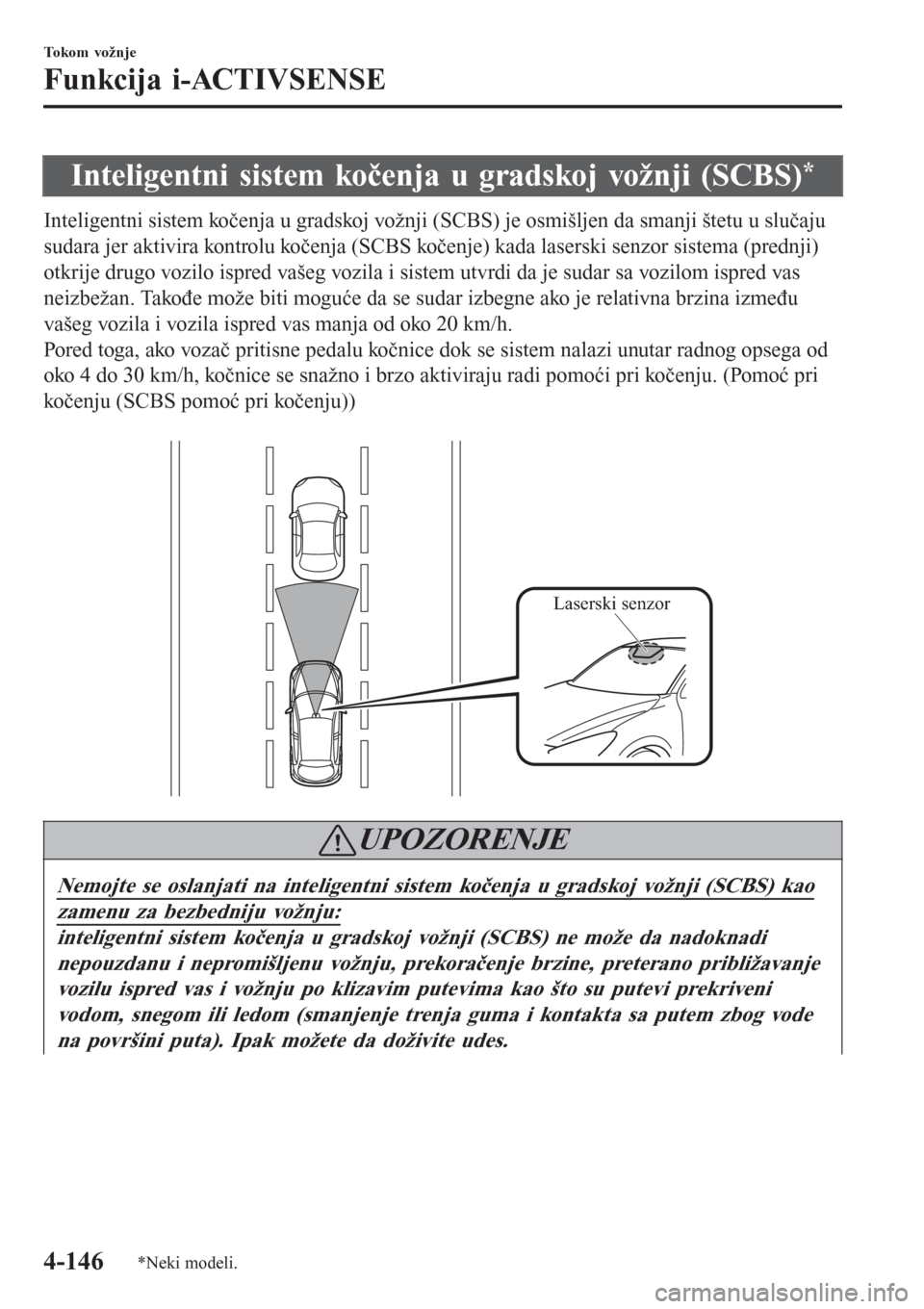

Inteligentni sistem kočenja u
gradskoj vožnji (SCBS)
*.......... 4-146
Inteligentni sistem kočenja
(SBS)
*.......................................4-152
Prednja senzorska kamera
(FSC)
*.......................................4-155
Radarski senzor (prednji)
*........ 4-158
Laserski senzor (prednji)
*........ 4-161
Radarski senzori (zadnji)
*........ 4-163
Tempomat.......................................4-165
Te m p o m at
*................................4-165
Sistem za praćenje pritiska u
pneumaticima................................ 4-170
Sistem za praćenje pritiska u
pneumaticima
*.......................... 4-170
Filter čestica u sistemu kontrole
emisije izduvnih gasova (SKYACTIV-
D 1.5).............................................. 4-174
Filter čestica u sistemu kontrole
emisije izduvnih gasova
(SKYACTIV-D 1.5)..................4-174
Monitor za pogled na prostor iza
vozila............................................... 4-175
Monitor za pogled na prostor iza
vozila
*....................................... 4-175
Sistem parking senzora................ 4-184
Sistem parking senzora
*........... 4-184
4-2*Neki modeli.

NAPOMENA
•Pregled displeja može biti otežan ako nosite naočare za sunce. Skinite naočare za sunce
ili podesite osvetljenost.
•Ako je akumulator isključen i ponovo priključen ili je napon akumulatora nizak, može
doći do promene podešenog položaja.
•Displej može biti teško pregledan ili na njega mogu uticati vremenski uslovi kao što je
kiša, sneg, svetlost i temperatura.
•Ako se audio sistem ukloni, sklopivi informacijski ekran (ADD) neće moći da se
ko r i st i .
Sklopivi informacijski ekran (ADD) prikazuje sledeće informacije:
•Radni uslovi i upozorenja sistema Mazda radarskog tempomata (MRCC)
Pogledajte odeljak „Sistem Mazda radarske kontrole vožnje konstantnom brzinom
(MRCC)” na strani 4-132.
•Radni uslovi i upozorenja upozoravajućeg sistema za napuštanje trake (LDWS)
Pogledajte odeljak „Upozoravajući sistem za napuštanje trake (LDWS)“ na strani 4-113.
•Radni uslovi inteligentnog sistema kočenja u gradskoj vožnji (SCBS)
Pogledajte odeljak „Inteligentni sistem kočenja u gradskoj vožnji (SCBS)“ na strani 4-146.
•Radni uslovi i upozorenja inteligentnog sistema kočenja (SBS)
Pogledajte odeljak „Inteligentni sistem kočenja (SBS)“ na strani 4-152.
•Radni uslovi i upozorenja sistema za određivanje udaljenosti (DRSS)
Pogledajte odeljak „Sistem za određivanje udaljenosti (DRSS)“ na strani 4-126.
•Radni uslovi i upozorenja promenljivog ograničavača brzine
Pogledajte odeljak „Promenljivi ograničavač brzine“ na strani 4-141.
•Podešavanje brzine vozila upotrebom tempomata
Pogledajte odeljak „Tempomat“ na strani 4-165.
•sistem korak-po-korak (TBT) (pravac i udaljenost) i vodič za prestrojavanje
•brzina vozila
To ko m vo ž n j e
Instrument tabla i displej
4-38

Signal Upozoravajuće lampice Strana
Upozoravajuća lampica za otvorena vrata 7-34
*Upozoravajuća lampica pri brzini od 120 km/h*17-34
*Upozoravajuća lampica za nizak nivo tečnosti za pranje
stakala7-34
*Upozoravajuća lampica sistema za praćenje pritiska u
pneumaticima*17-34
(crvena)Upozoravajuća lampica za ključ (KEY)
*17-34
(žuta)
*Upozoravajuća lampica inteligentnog sistema kočenja/
inteligentnog sistema kočenja u gradskoj vožnji (SBS/SCBS)7-34
*Upozoravajuća lampica sistema za napuštanje trake (LDWS)*1Upaljena 7-34
Trepti 4-118
(žuta)
*Upozoravajuća lampica sistema za kontrolu dugog svetla
(HBC)*17-34
*Upozoravajuća lampica LED farova7-34
(žuta)
*Upozoravajuća lampica sistema Mazda radarskog tempomata
(MRCC)*17-34
*1 Signalna lampica svetli kada je paljenje prebačeno na ON (uključeno) za proveru rada, a isključuje se nekoliko
sekundi kasnije ili kada se motor startuje. Ako se lampica ne pali ili ostaje upaljena, neka vaše vozilo ispita
stručni servis, preporučujemo ovlašćeni Mazda servis.
*2 Lampica ostaje upaljena kada je podignuta ručna kočnica.
To ko m vo ž n j e
Instrument tabla i displej
4-42*Neki modeli.

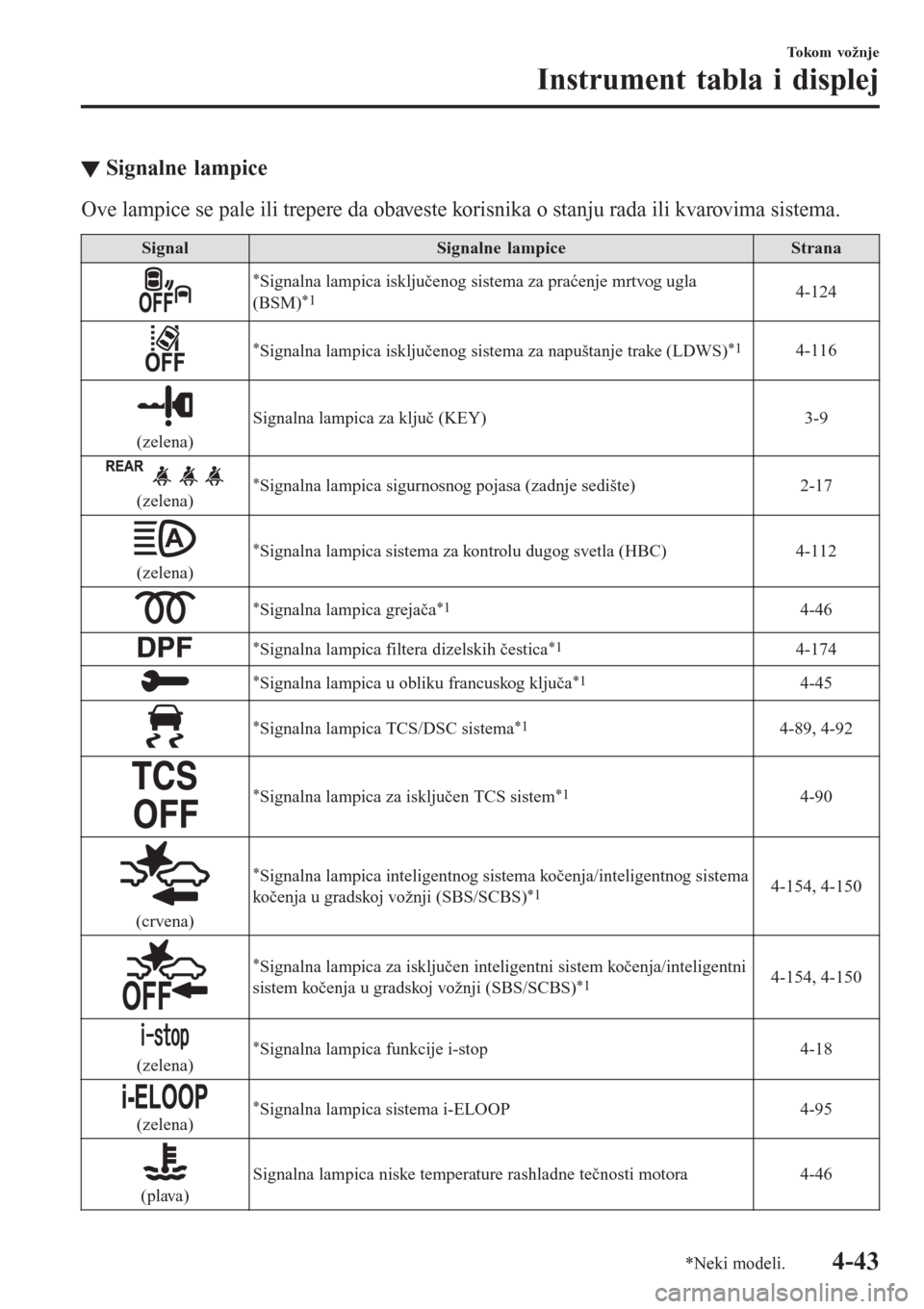

▼Signalne lampice
Ove lampice se pale ili trepere da obaveste korisnika o stanju rada ili kvarovima sistema.
Signal Signalne lampice Strana
*Signalna lampica isključenog sistema za praćenje mrtvog ugla
(BSM)*14-124
*Signalna lampica isključenog sistema za napuštanje trake (LDWS)*14-116
(zelena)Signalna lampica za ključ (KEY) 3-9
(zelena)*Signalna lampica sigurnosnog pojasa (zadnje sedište)2-17
(zelena)
*Signalna lampica sistema za kontrolu dugog svetla (HBC)4-112
*Signalna lampica grejača*14-46
*Signalna lampica filtera dizelskih čestica*14-174
*Signalna lampica u obliku francuskog ključa*14-45
*Signalna lampica TCS/DSC sistema*14-89, 4-92
*Signalna lampica za isključen TCS sistem*14-90
(crvena)
*Signalna lampica inteligentnog sistema kočenja/inteligentnog sistema
kočenja u gradskoj vožnji (SBS/SCBS)*14-154, 4-150
*Signalna lampica za isključen inteligentni sistem kočenja/inteligentni
sistem kočenja u gradskoj vožnji (SBS/SCBS)*14-154, 4-150
(zelena)*Signalna lampica funkcije i-stop4-18
(zelena)*Signalna lampica sistema i-ELOOP4-95
(plava)Signalna lampica niske temperature rashladne tečnosti motora 4-46
To ko m vo ž n j e
Instrument tabla i displej
*Neki modeli.4-43

▼Bezbednosna tehnologija za situacije pre sudara
Bezbednosna tehnologija za situacije pre sudara je osmišljena za podršku vozaču pri
izbegavanju sudara ili smanjenju njihovih posledica u situacijama kada se ne mogu izbeći.
Smanjenje štete od sudara pri niskom opsegu brzina vozila
Vo ž n j a u n a p r e d
Inteligentni sistem kočenja u gradskoj vožnji (SCBS)...........................................strana 4-146
Smanjenje štete od sudara pri srednjem/visokom opsegu brzina vozila
Inteligentni sistem kočenja (SBS).......................................................................... strana 4-152
▼Kamera i senzori
Prednja senzorska kamera (FSC)
Prednja senzorska kamera (FSC) određuje uslove ispred vozila tokom vožnje noću i otkriva
saobraćajne trake. Sledeći sistemi takođe koriste prednju senzorsku kameru (FSC).
•Sistem za kontrolu dugog svetla (HBC)
•Upozoravajući sistem za napuštanje trake (LDWS)
•Inteligentni sistem kočenja (SBS)
Prednja senzorska kamera (FSC) je ugrađena na vrhu vetrobrana blizu retrovizora.
Pogledajte odeljak „Prednja senzorska kamera (FSC)“ na strani 4-155.
Radarski senzor (prednji)
Radarski senzor (prednji) radi na principu detekcije radio talasa poslatih od strane senzora,
koji se odbijaju od vozila ispred. Sledeći sistemi takođe koriste radarski senzor (prednji).
•Sistem Mazda radarskog tempomata (MRCC)
•Sistem za određivanje udaljenosti (DRSS)
•Inteligentni sistem kočenja (SBS)
Radarski senzor (prednji) je ugrađen iza rešetke hladnjaka.
Pogledajte odeljak „Radarski senzor (prednji)“ na strani 4-158.
To ko m vo ž n j e
Funkcija i-ACTIVSENSE
4-107

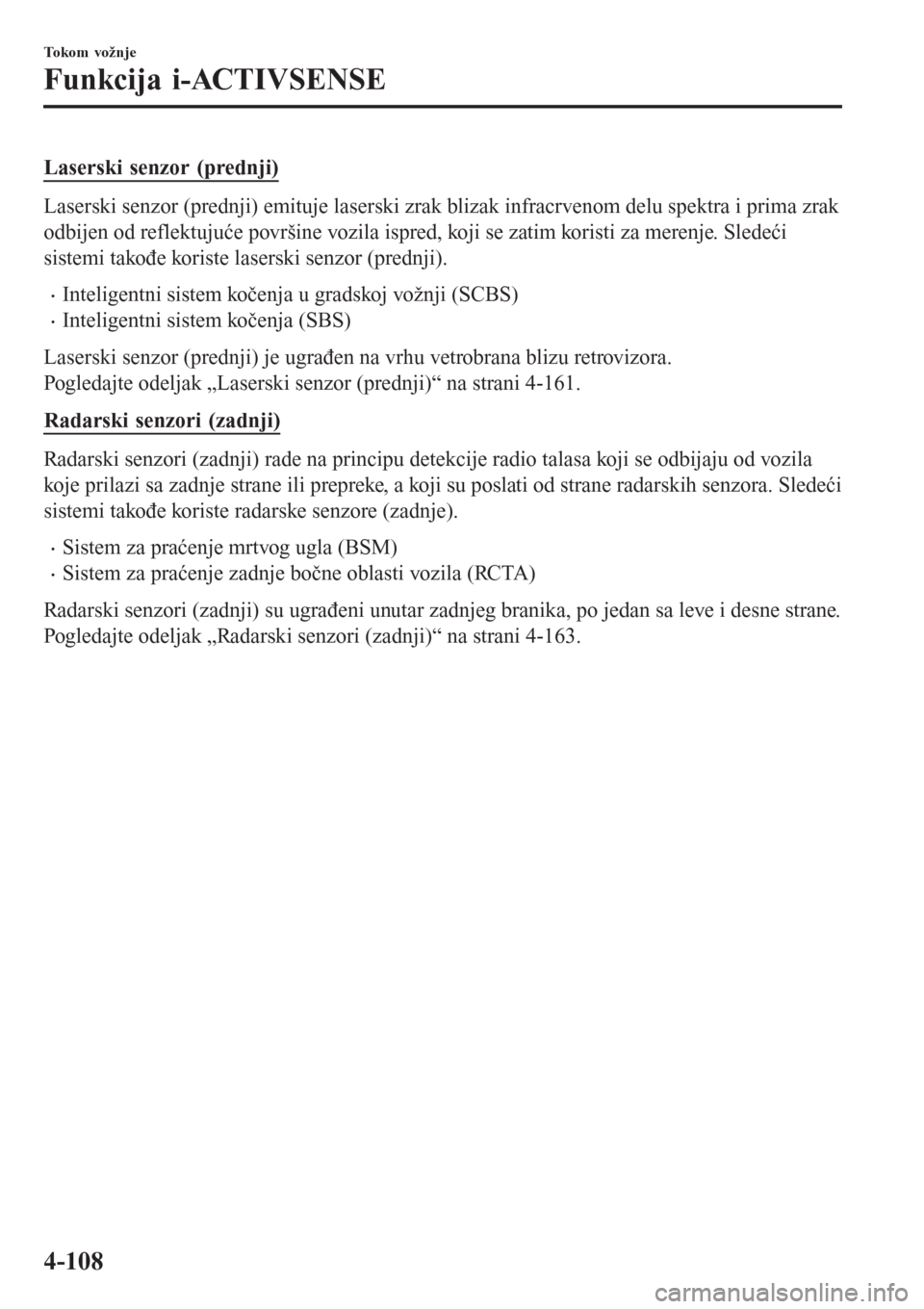

Laserski senzor (prednji)
Laserski senzor (prednji) emituje laserski zrak blizak infracrvenom delu spektra i prima zrak
odbijen od reflektujuće površine vozila ispred, koji se zatim koristi za merenje. Sledeći
sistemi takođe koriste laserski senzor (prednji).
•Inteligentni sistem kočenja u gradskoj vožnji (SCBS)
•Inteligentni sistem kočenja (SBS)
Laserski senzor (prednji) je ugrađen na vrhu vetrobrana blizu retrovizora.
Pogledajte odeljak „Laserski senzor (prednji)“ na strani 4-161.
Radarski senzori (zadnji)
Radarski senzori (zadnji) rade na principu detekcije radio talasa koji se odbijaju od vozila
koje prilazi sa zadnje strane ili prepreke, a koji su poslati od strane radarskih senzora. Sledeći
sistemi takođe koriste radarske senzore (zadnje).
•Sistem za praćenje mrtvog ugla (BSM)
•Sistem za praćenje zadnje bočne oblasti vozila (RCTA)
Radarski senzori (zadnji) su ugrađeni unutar zadnjeg branika, po jedan sa leve i desne strane.
Pogledajte odeljak „Radarski senzori (zadnji)“ na strani 4-163.
To ko m vo ž n j e
Funkcija i-ACTIVSENSE
4-108

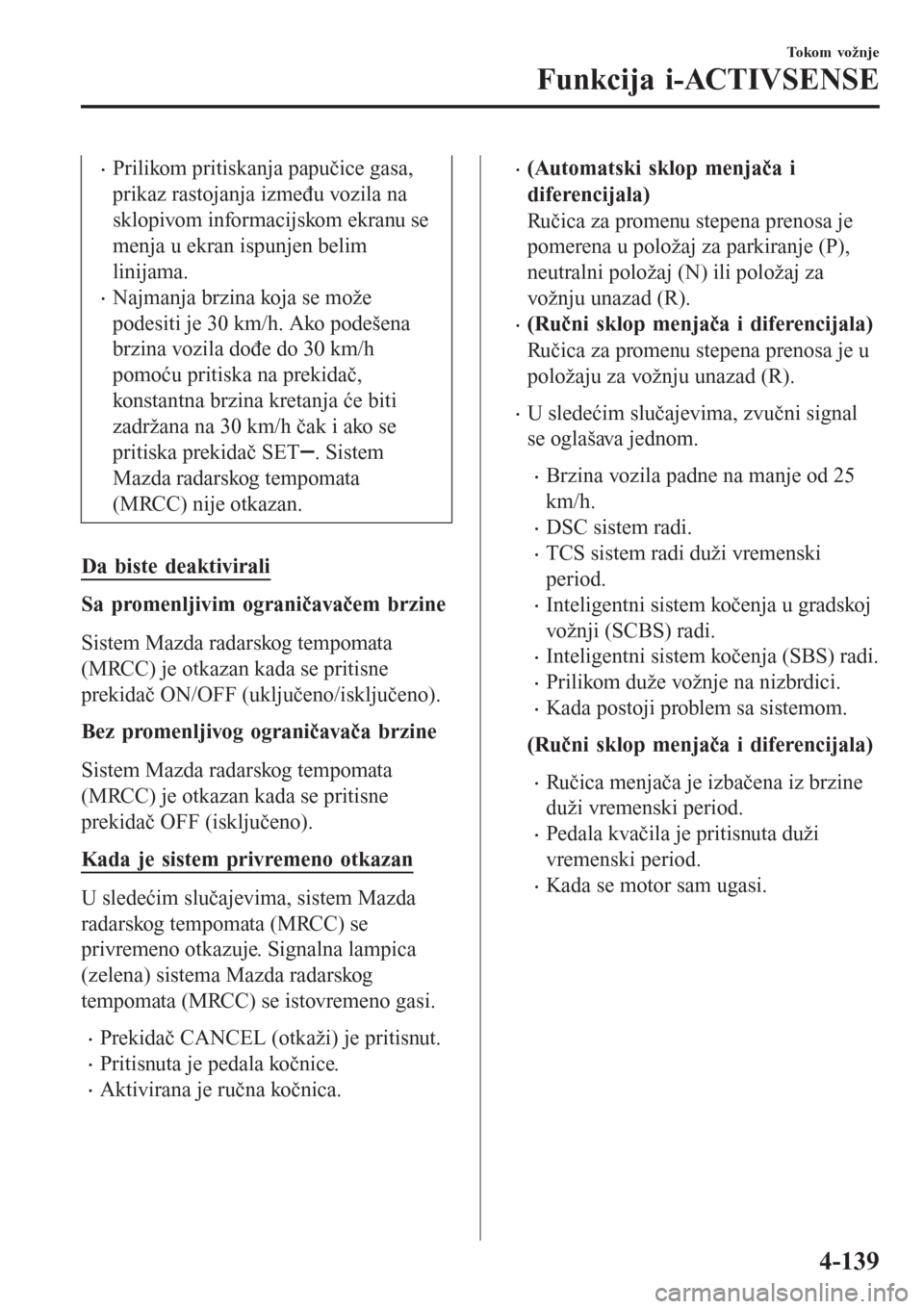

•Prilikom pritiskanja papučice gasa,
prikaz rastojanja između vozila na
sklopivom informacijskom ekranu se
menja u ekran ispunjen belim
linijama.
•Najmanja brzina koja se može
podesiti je 30 km/h. Ako podešena
brzina vozila dođe do 30 km/h
pomoću pritiska na prekidač,
konstantna brzina kretanja će biti
zadržana na 30 km/h čak i ako se
pritiska prekidač SET
. Sistem
Mazda radarskog tempomata
(MRCC) nije otkazan.
Da biste deaktivirali
Sa promenljivim ograničavačem brzine
Sistem Mazda radarskog tempomata
(MRCC) je otkazan kada se pritisne
prekidač ON/OFF (uključeno/isključeno).
Bez promenljivog ograničavača brzine
Sistem Mazda radarskog tempomata
(MRCC) je otkazan kada se pritisne
prekidač OFF (isključeno).
Kada je sistem privremeno otkazan
U sledećim slučajevima, sistem Mazda
radarskog tempomata (MRCC) se
privremeno otkazuje. Signalna lampica
(zelena) sistema Mazda radarskog
tempomata (MRCC) se istovremeno gasi.
•Prekidač CANCEL (otkaži) je pritisnut.
•Pritisnuta je pedala kočnice.
•Aktivirana je ručna kočnica.
•(Automatski sklop menjača i
diferencijala)
Ručica za promenu stepena prenosa je
pomerena u položaj za parkiranje (P),
neutralni položaj (N) ili položaj za
vožnju unazad (R).
•(Ručni sklop menjača i diferencijala)
Ručica za promenu stepena prenosa je u
položaju za vožnju unazad (R).
•U sledećim slučajevima, zvučni signal
se oglašava jednom.
•Brzina vozila padne na manje od 25
km/h.
•DSC sistem radi.
•TCS sistem radi duži vremenski
period.
•Inteligentni sistem kočenja u gradskoj
vožnji (SCBS) radi.
•Inteligentni sistem kočenja (SBS) radi.
•Prilikom duže vožnje na nizbrdici.
•Kada postoji problem sa sistemom.
(Ručni sklop menjača i diferencijala)
•Ručica menjača je izbačena iz brzine
duži vremenski period.
•Pedala kvačila je pritisnuta duži
vremenski period.
•Kada se motor sam ugasi.
To ko m vo ž n j e
Funkcija i-ACTIVSENSE
4-139

Inteligentni sistem kočenja u gradskoj vožnji (SCBS)*
Inteligentni sistem kočenja u gradskoj vožnji (SCBS) je osmišljen da smanji štetu u slučaju
sudara jer aktivira kontrolu kočenja (SCBS kočenje) kada laserski senzor sistema (prednji)
otkrije drugo vozilo ispred vašeg vozila i sistem utvrdi da je sudar sa vozilom ispred vas
neizbežan. Takođe može biti moguće da se sudar izbegne ako je relativna brzina između
vašeg vozila i vozila ispred vas manja od oko 20 km/h.
Pored toga, ako vozač pritisne pedalu kočnice dok se sistem nalazi unutar radnog opsega od
oko 4 do 30 km/h, kočnice se snažno i brzo aktiviraju radi pomoći pri kočenju. (Pomoć pri
kočenju (SCBS pomoć pri kočenju))

Laserski senzor
UPOZORENJE
Nemojte se oslanjati na inteligentni sistem kočenja u gradskoj vožnji (SCBS) kao
zamenu za bezbedniju vožnju:
inteligentni sistem kočenja u gradskoj vožnji (SCBS) ne može da nadoknadi
nepouzdanu i nepromišljenu vožnju, prekoračenje brzine, preterano približavanje
vozilu ispred vas i vožnju po klizavim putevima kao što su putevi prekriveni
vodom, snegom ili ledom (smanjenje trenja guma i kontakta sa putem zbog vode
na površini puta). Ipak možete da doživite udes.
To ko m vo ž n j e
Funkcija i-ACTIVSENSE
4-146*Neki modeli.
