MAZDA MODEL CX-30 2019 Manuel du propriétaire (in French)

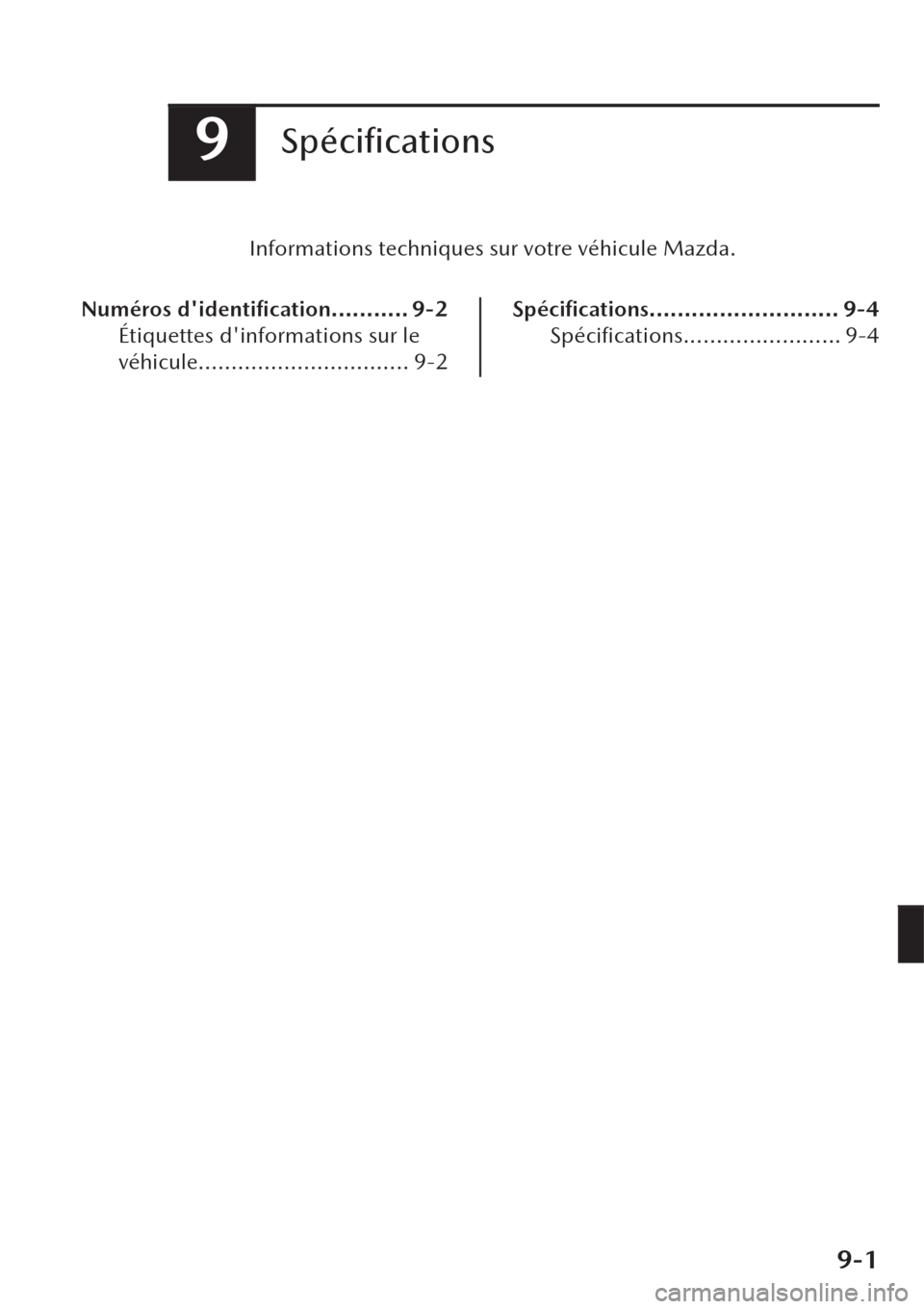

9Spécifications
Informations techniques sur votre véhicule Mazda.
Numéros
d'identification........... 9-2
Étiquettes d'informations sur le
véhicule................................ 9-2
Spécifications........................... 9-4
Spécifications........................ 9-4
9-1

Étiquettes d'informations
sur le véhicule
▼Numéro
d'identification du
véhicule (Afrique du Sud, Conseil
de coopération du Golfe arabe,
Irak)
Le numéro d'identification du
véhicule,
l'identifie légalement. Le
numéro est gravé sur une plaque fixée
au panneau d'auvent située dans le
coin gauche du tableau de bord. Cette
plaque est facilement visible à travers
le pare-brise.
▼Plaque de modèle
▼Numéro du châssis/Numéro
d'identification du véhicule
(Irlande, Royaume-Uni,
Swaziland, Namibie, Botswana,
Lesotho, Fédération de Russie)
Numéro du châssis
Ouvrir le couvercle indiqué sur
l'illustration pour
vérifier le numéro du
châssis.
Numéro d'identification du véhicule
▼Étiquette d'informations du
système antipollution du véhicule
(Thaïlande, Philippines)
Spécifications
Numéros
d'identification
9-2

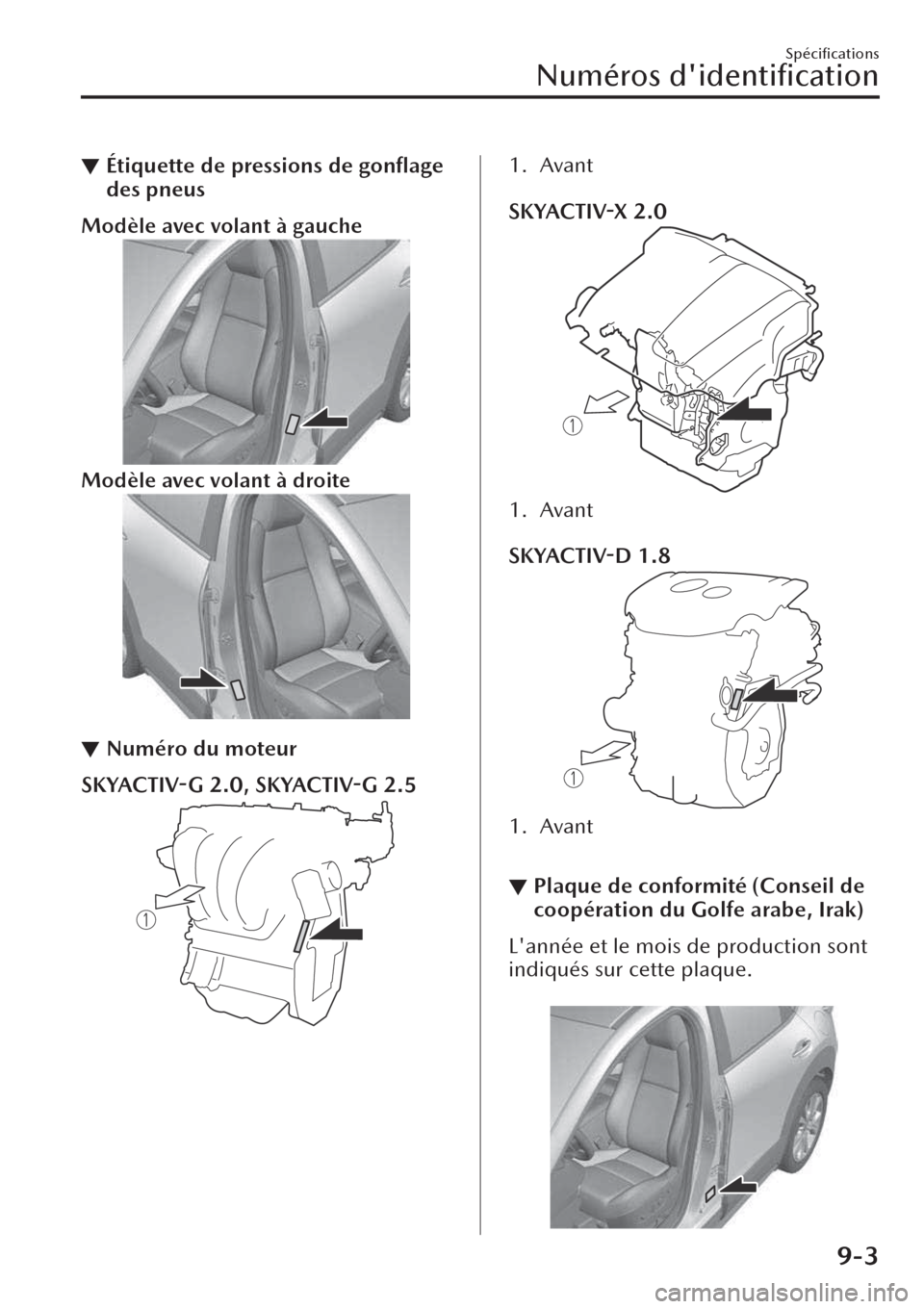

▼Étiquette de pressions de gonflage
des pneus
Modèle avec volant à gauche
Modèle avec volant à droite
▼Numéro du moteur
SKYACTIV-G 2.0, SKYACTIV-G 2.5
1. Avant

SKYACTIV-X 2.0
1. Avant

SKYACTIV-D 1.8
1. Avant

▼Plaque de conformité (Conseil de
coopération du Golfe arabe, Irak)
L'année et le mois de production sont
indiqués sur cette plaque.

Spécifications
Numéros
d'identification
9-3

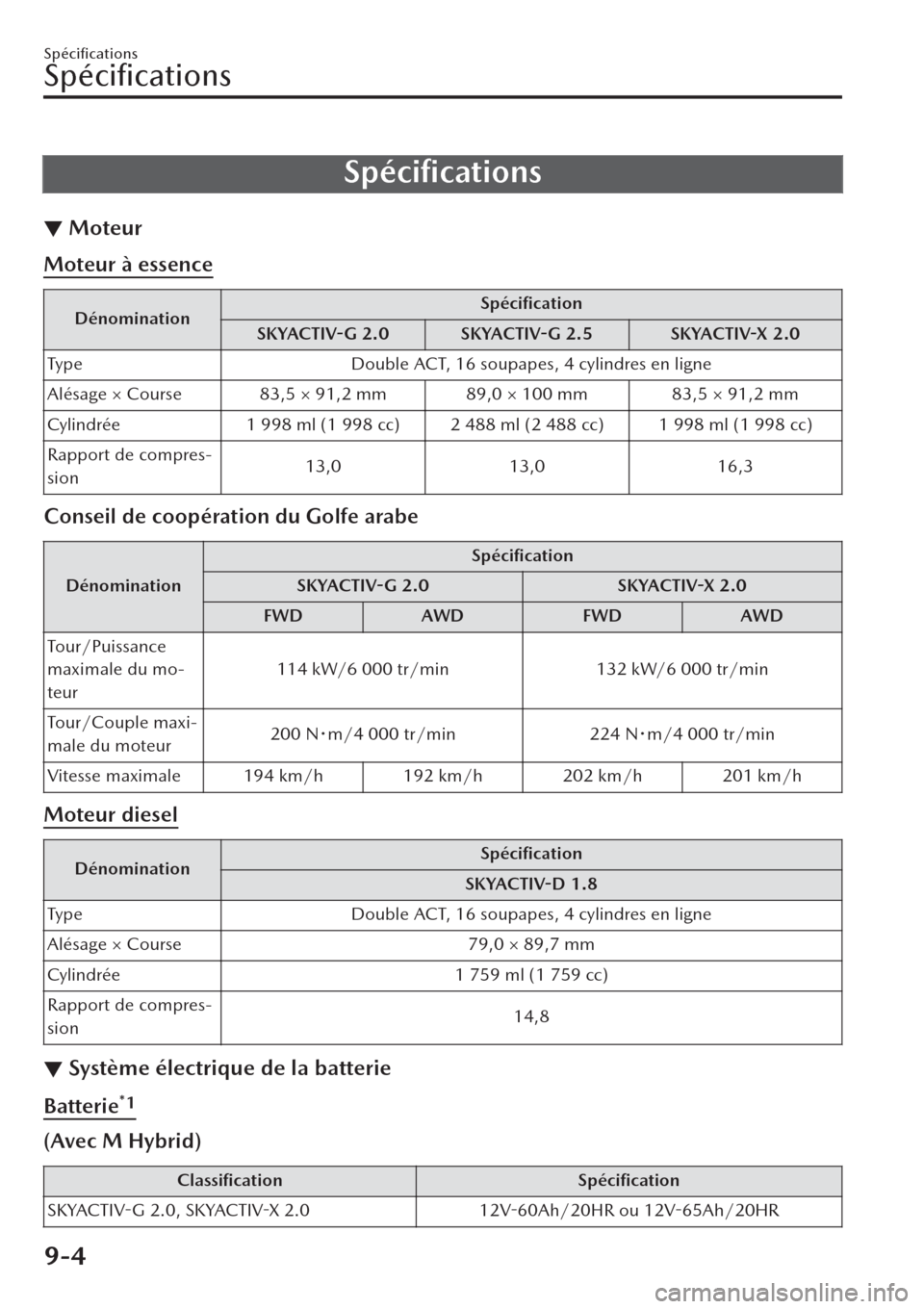

Spécifications
▼Moteur
Moteur à essence
DénominationSpécification
SKYACTIV-G 2.0 SKYACTIV-G 2.5 SKYACTIV-X 2.0
Type Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course 83,5 × 91,2 mm 89,0 × 100 mm 83,5 × 91,2 mm
Cylindrée 1 998 ml (1 998 cc) 2 488 ml (2 488 cc) 1 998 ml (1 998 cc)
Rapport de compres-
sion13,0 13,0 16,3
Conseil de coopération du Golfe arabe
DénominationSpécification
SKYACTIV-G 2.0 SKYACTIV-X 2.0
FWD AWD FWD AWD
Tour/Puissance
maximale du mo-
teur114 kW/6 000 tr/min 132 kW/6 000 tr/min
Tour/Couple maxi-
male du moteur200 N>ƒm/4 000 tr/min 224 N>ƒm/4 000 tr/min
Vitesse maximale 194 km/h 192 km/h 202 km/h 201 km/h
Moteur diesel
DénominationSpécification
SKYACTIV-D 1.8
Type Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course 79,0 × 89,7 mm
Cylindrée 1 759 ml (1 759 cc)
Rapport de compres-
sion14,8
▼Système électrique de la batterie
Batterie*1
(Avec M Hybrid)
Classification Spécification
SKYACTIV-G 2.0, SKYACTIV-X 2.0 12V-60Ah/20HR ou 12V-65Ah/20HR
Spécifications
Spécifications
9-4

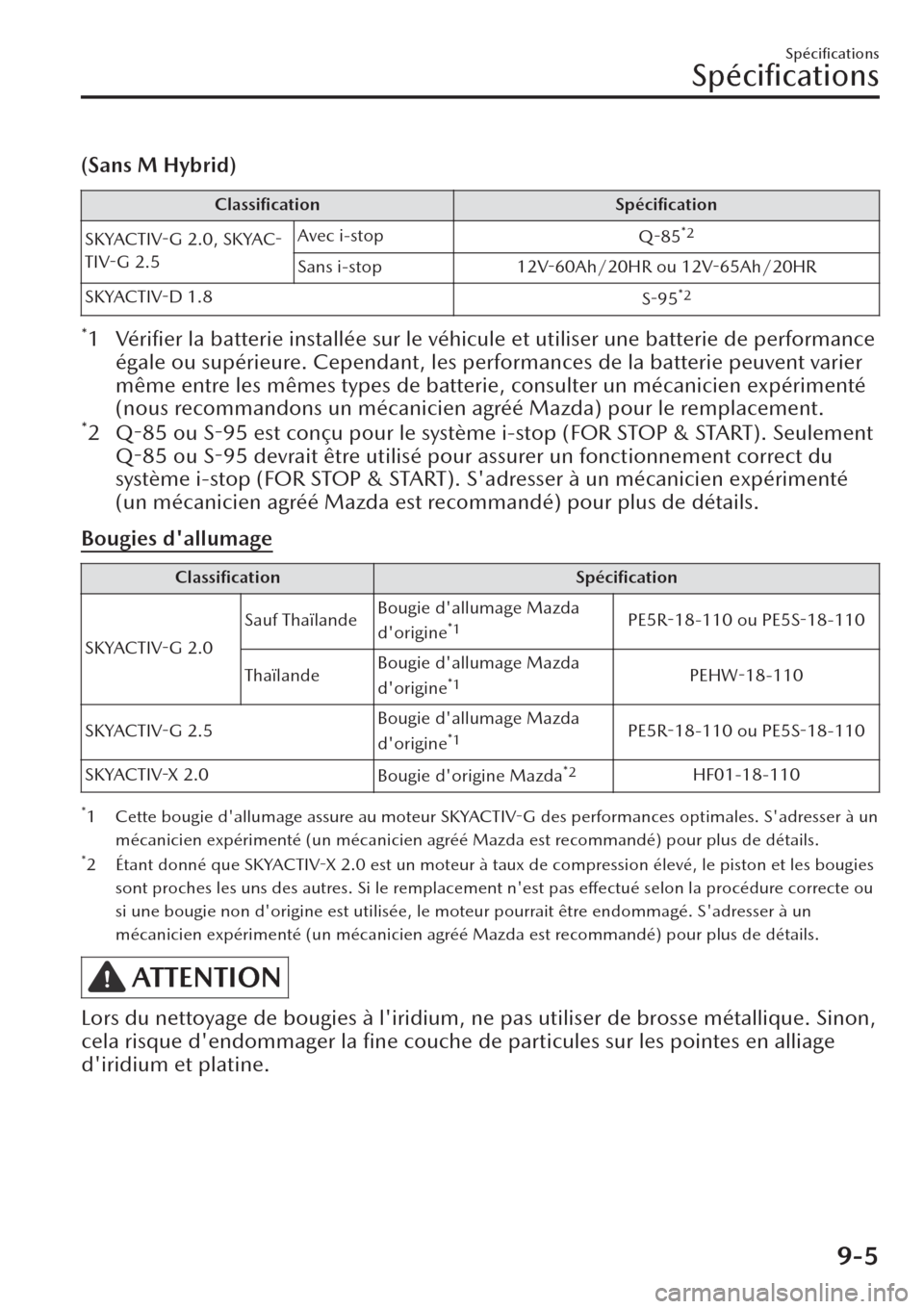

(Sans M Hybrid)
Classification Spécification
SKYACTIV-G 2.0,
SKYAC-
TIV-G 2.5Avec i-stop
Q-85
*2
Sans i-stop 12V-60Ah/20HR ou 12V-65Ah/20HR
SKYACTIV-D 1.8
S-95
*2
*1 Vérifier la batterie installée sur le véhicule et utiliser une batterie de performance
égale ou supérieure. Cependant, les performances de la batterie peuvent varier
même entre les mêmes types de batterie, consulter un mécanicien expérimenté
(nous recommandons un mécanicien agréé Mazda) pour le remplacement.
*2
Q-85 ou
S-95 est conçu pour le système i-stop (FOR STOP & START). Seulement
Q-85 ou S-95 devrait être utilisé pour assurer un fonctionnement correct du
système i-stop (FOR STOP & START). S'adresser à un mécanicien expérimenté
(un mécanicien agréé Mazda est recommandé) pour plus de détails.
Bougies d'allumage
Classification Spécification
SKYACTIV-G 2.0Sauf ThaïlandeBougie d'allumage Mazda
d'origine
*1PE5R-18-110 ou PE5S-18-110
ThaïlandeBougie d'allumage Mazda
d'origine
*1PEHW-18-110
SKYACTIV-G 2.5Bougie d'allumage Mazda
d'origine
*1PE5R-18-110 ou PE5S-18-110
SKYACTIV-X 2.0
Bougie d'origine Mazda
*2HF01-18-110
*1 Cette bougie d'allumage assure au moteur
SKYACTIV-G des performances optimales. S'adresser à un
mécanicien expérimenté (un mécanicien agréé Mazda est recommandé) pour plus de détails.
*2 Étant donné que SKYACTIV-X 2.0 est un moteur à taux de compression élevé, le piston et les bougies
sont proches les uns des autres. Si le remplacement n'est pas effectué selon la procédure correcte ou
si une bougie non d'origine est utilisée, le moteur pourrait être endommagé. S'adresser à un
mécanicien expérimenté (un mécanicien agréé Mazda est recommandé) pour plus de détails.
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon,
cela risque d'endommager la fine couche de particules sur les pointes en alliage
d'iridium et platine.
Spécifications
Spécifications
9-5

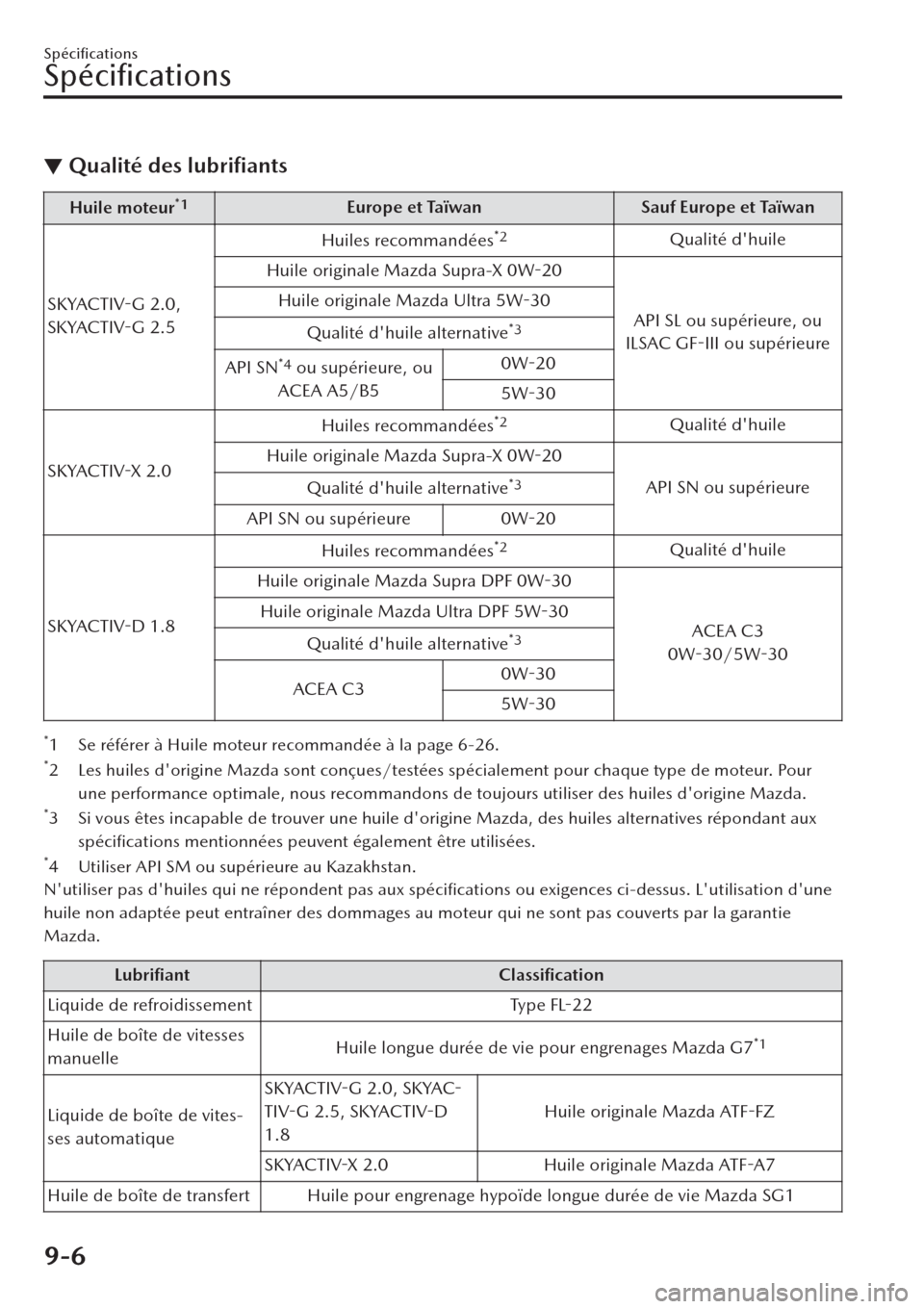

▼Qualité des lubrifiants
Huile moteur*1Europe et Taïwan Sauf Europe et Taïwan
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Huiles recommandées
*2Qualité d'huile
Huile originale Mazda Supra-X 0W-20
API SL ou supérieure, ou
ILSAC GF-III ou supérieure Huile originale Mazda Ultra 5W-30
Qualité d'huile alternative
*3
API SN*4 ou supérieure, ou
ACEA A5/B50W-20
5W-30
SKYACTIV-X 2.0Huiles recommandées
*2Qualité d'huile
Huile originale Mazda Supra-X 0W-20
API SN ou supérieure
Qualité d'huile alternative
*3
API SN ou supérieure 0W-20
SKYACTIV-D 1.8Huiles recommandées
*2Qualité d'huile
Huile originale Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Huile originale Mazda Ultra DPF 5W-30
Qualité d'huile alternative
*3
ACEA C30W-30
5W-30
*1 Se référer à Huile moteur recommandée à la page 6-26.*2 Les huiles d'origine Mazda sont conçues/testées spécialement pour chaque type de moteur. Pour
une performance optimale, nous recommandons de toujours utiliser des huiles d'origine Mazda.
*3 Si vous êtes incapable de trouver une huile d'origine Mazda, des huiles alternatives répondant aux
spécifications mentionnées peuvent également être utilisées.
*4 Utiliser API SM ou supérieure au Kazakhstan.
N'utiliser pas d'huiles qui ne répondent pas aux spécifications ou exigences ci-dessus. L'utilisation d'une
huile non adaptée peut entraîner des dommages au moteur qui ne sont pas couverts par la garantie
Mazda.
Lubrifiant Classification
Liquide de refroidissement Type FL-22
Huile de boîte de vitesses
manuelleHuile longue durée de vie pour engrenages Mazda G7
*1
Liquide de boîte de vites-
ses automatiqueSKYACTIV-G 2.0, SKYAC-
TIV-G 2.5, SKYACTIV-D
1.8Huile originale Mazda ATF-FZ
SKYACTIV-X 2.0 Huile originale Mazda ATF-A7
Huile de boîte de transfert Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Spécifications
Spécifications
9-6

Lubrifiant Classification
Huile de différentiel arrière Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Liquide de frein/embraya-
geAvec M HybridLiquide de frein d'origine Mazda ou équiva-
lent
Sans M Hybrid SAE J1703 ou FMVSS116 DOT-3 ou DOT-4
*1 L'huile longue durée de vie pour engrenages Mazda G7 est un produit supérieur pour un faible coût
en carburant et un changement de vitesses optimal. Il est recommandé d'utiliser l'huile longue durée
de vie pour engrenages Mazda G7.
S'il est impossible d'obtenir l'huile longue durée de vie pour engrenages Mazda G7, utiliser de
l'huile standard (API Service GL-4 (SAE 75W-80)).
▼Plus propre
Plus propre Classification
Nettoyant de dépôts
*1Nettoyant de dépôts d'origine Mazda
(K002 W0 001)
*1 Utiliser du nettoyant dépôt d’origine Mazda. L’utilisation d’un nettoyant dépôt non d’origine
entraînerait une défaillance interne du système d’alimentation en carburant. Pour les détails, se
reporter à 3-36, 6-3, 6-6.
▼Contenances
(Quantités approximatives)
Dénomination Capacité
Huile mo-
teurSKYACTIV-G 2.0Avec remplacement du filtre à
huile4,2 litres
Sans remplacement du filtre à
huile4,0 litres
SKYACTIV-G 2.5Avec remplacement du filtre à
huile4,5 litres
Sans remplacement du filtre à
huile4,3 litres
SKYACTIV-X 2.0Avec remplacement du filtre à
huile4,6 litres
Sans remplacement du filtre à
huile4,4 litres
SKYACTIV-D 1.8Avec remplacement du filtre à
huile5,1 litres
Sans remplacement du filtre à
huile4,7 litres
Spécifications
Spécifications
9-7

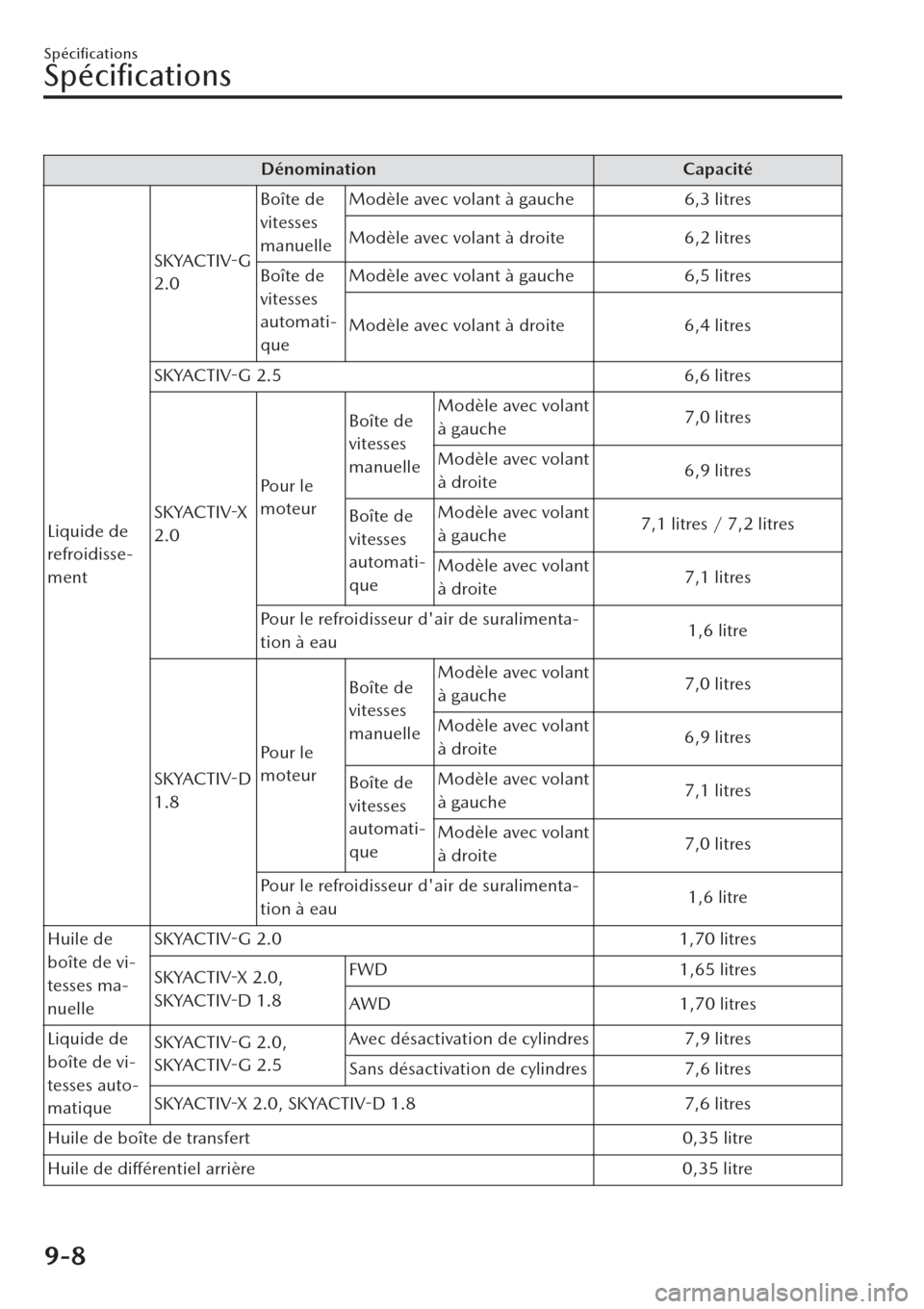

Dénomination Capacité
Liquide de
refroidisse-
mentSKYACTIV-G
2.0Boîte de
vitesses
manuelleModèle avec volant à gauche 6,3 litres
Modèle avec volant à droite 6,2 litres
Boîte de
vitesses
automati-
queModèle avec volant à gauche 6,5 litres
Modèle avec volant à droite 6,4 litres
SKYACTIV-G 2.5 6,6 litres
SKYACTIV-X
2.0Pou r l e
moteurBoîte de
vitesses
manuelleModèle avec volant
à gauche7,0 litres
Modèle avec volant
à droite6,9 litres
Boîte de
vitesses
automati-
queModèle avec volant
à gauche7,1 litres / 7,2 litres
Modèle avec volant
à droite7,1 litres
Pour le refroidisseur d'air de suralimenta-
tion à eau1,6 litre
SKYACTIV-D
1.8Pou r l e
moteurBoîte de
vitesses
manuelleModèle avec volant
à gauche7,0 litres
Modèle avec volant
à droite6,9 litres
Boîte de
vitesses
automati-
queModèle avec volant
à gauche7,1 litres
Modèle avec volant
à droite7,0 litres
Pour le refroidisseur d'air de suralimenta-
tion à eau1,6 litre
Huile de
boîte de vi-
tesses ma-
nuelleSKYACTIV-G 2.0 1,70 litres
SKYACTIV-X 2.0,
SKYACTIV-D 1.8FWD 1,65 litres
AWD 1,70 litres
Liquide de
boîte de vi-
tesses auto-
matiqueSKYACTIV-G 2.0,
SKYACTIV-G 2.5Avec désactivation de cylindres 7,9 litres
Sans désactivation de cylindres 7,6 litres
SKYACTIV-X 2.0,
SKYACTIV-D 1.8 7,6 litres
Huile de boîte de transfert 0,35 litre
Huile de différentiel arrière 0,35 litre
Spécifications
Spécifications
9-8

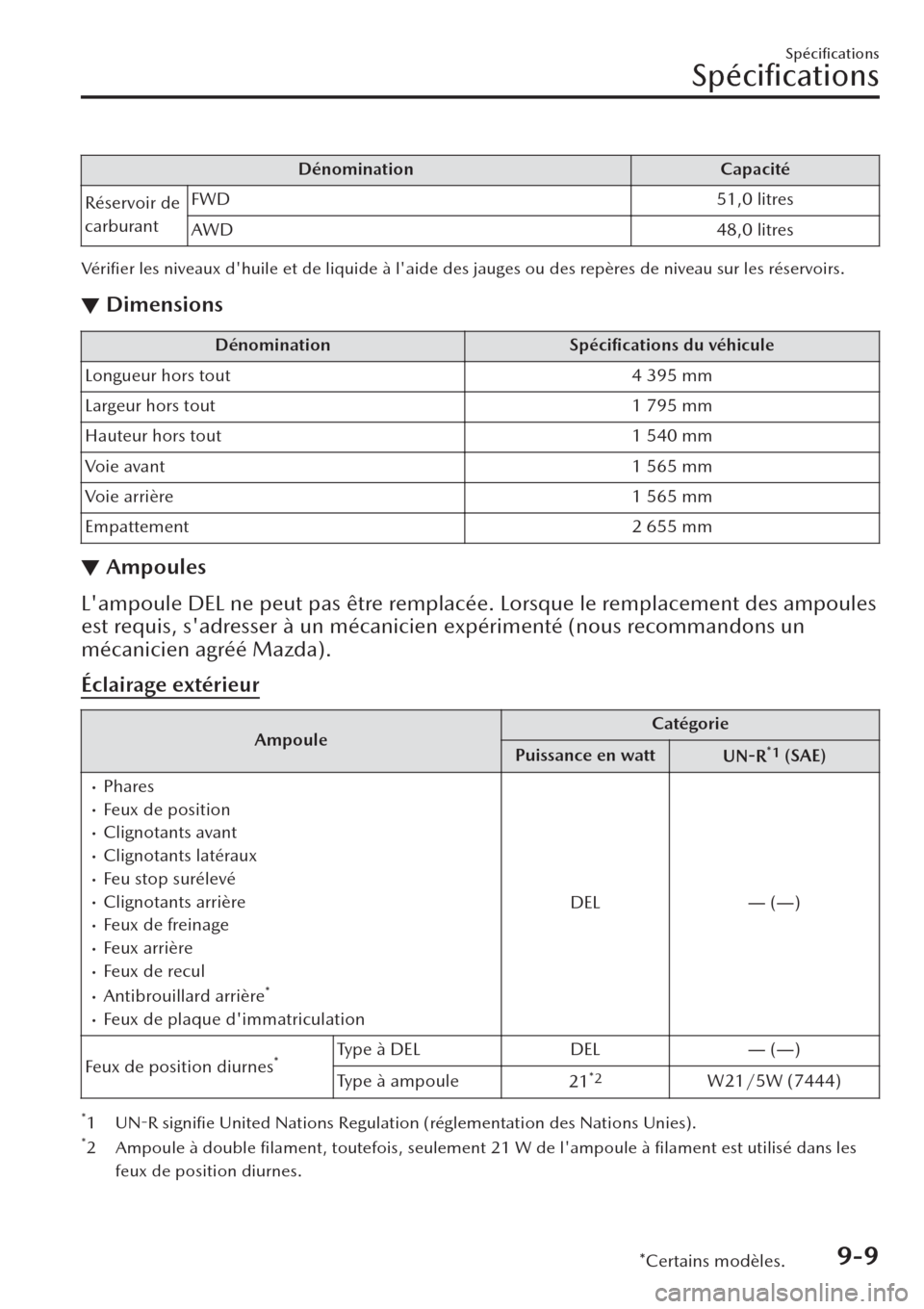

Dénomination Capacité
Réservoir de
carburantFWD 51,0 litres
AWD 48,0 litres
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
▼Dimensions
Dénomination Spécifications du véhicule
Longueur hors tout 4 395 mm
Largeur hors tout 1 795 mm
Hauteur hors tout 1 540 mm
Voie avant 1 565 mm
Voie arrière 1 565 mm
Empattement 2 655 mm
▼Ampoules
L'ampoule DEL ne peut pas être remplacée. Lorsque le remplacement des ampoules
est requis, s'adresser à un mécanicien expérimenté (nous recommandons un
mécanicien agréé Mazda).
Éclairage extérieur
AmpouleCatégorie
Puissance en watt
UN-R*1 (SAE)
xPharesxFeux de positionxClignotants avantxClignotants latérauxxFeu stop surélevéxClignotants arrièrexFeux de freinagexFeux arrièrexFeux de recul
xAntibrouillard arrière*
xFeux de plaque d'immatriculationDELŠ (Š)
Feux de position diurnes
*Type à DEL DELŠ (Š)
Type à ampoule
21
*2W21/5W (7444)
*1 UN-R signifie United Nations Regulation (réglementation des Nations Unies).*2 Ampoule à double filament, toutefois, seulement 21 W de l'ampoule à filament est utilisé dans les
feux de position diurnes.
Spécifications
Spécifications
*Certains modèles.9-9

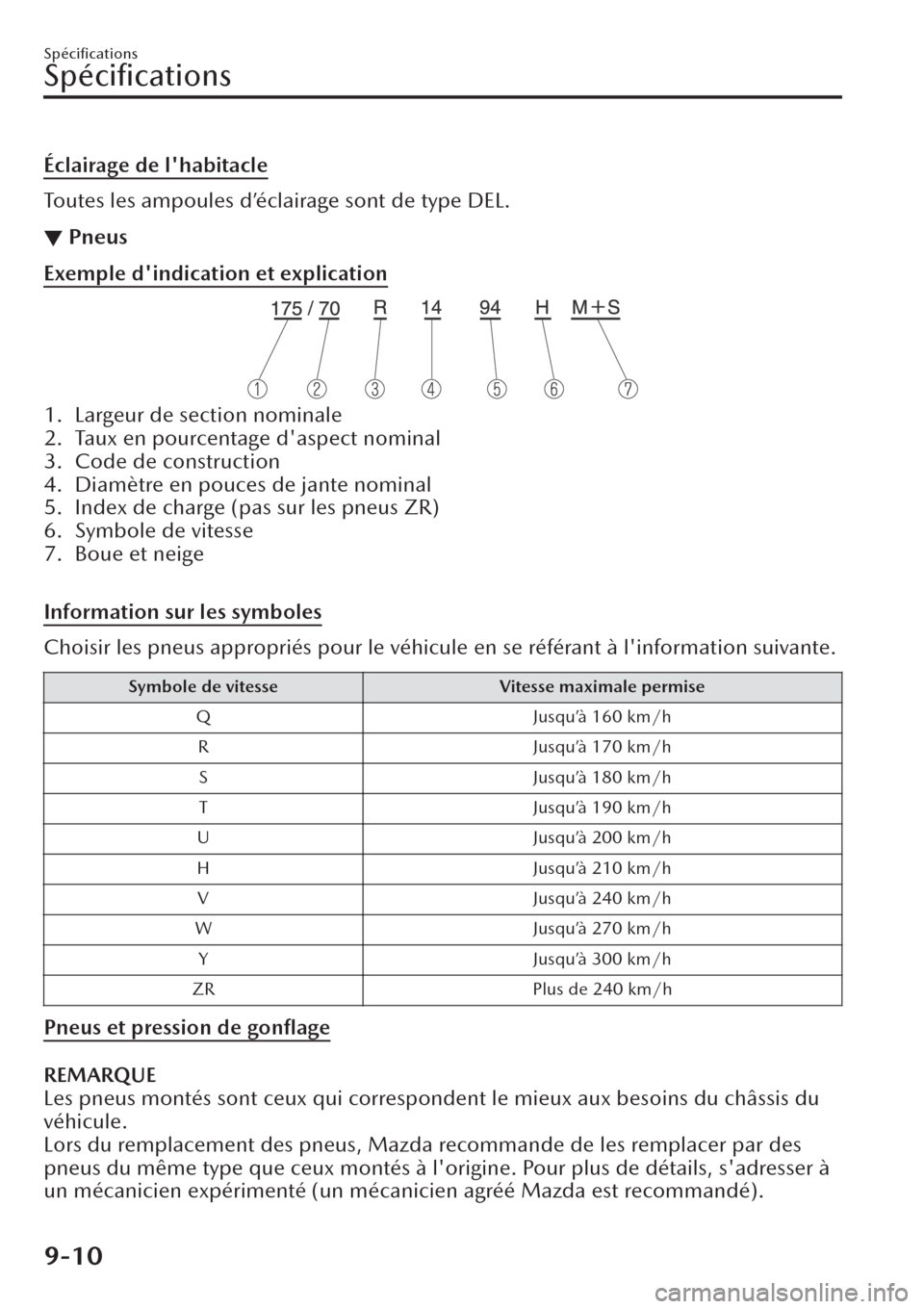

Éclairage de l'habitacle
Toutes les ampoules d’éclairage sont de type DEL.
▼Pneus
Exemple d'indication et explication
1. Largeur de section nominale
2. Taux en pourcentage d'aspect nominal
3. Code de construction
4. Diamètre en pouces de jante nominal
5. Index de charge (pas sur les pneus ZR)
6. Symbole de vitesse
7. Boue et neige

Information sur les symboles
Choisir les pneus appropriés pour le véhicule en se référant à l'information suivante.
Symbole de vitesse Vitesse maximale permise
Q Jusqu’à 160 km/h
R Jusqu’à 170 km/h
S Jusqu’à 180 km/h
T Jusqu’à 190 km/h
U Jusqu’à 200 km/h
H Jusqu’à 210 km/h
V Jusqu’à 240 km/h
W Jusqu’à 270 km/h
Y Jusqu’à 300 km/h
ZR Plus de 240 km/h
Pneus et pression de gonflage
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des
pneus du même type que ceux montés à l'origine. Pour plus de détails, s'adresser à
un mécanicien expérimenté (un mécanicien agréé Mazda est recommandé).
Spécifications
Spécifications
9-10
