MAZDA MODEL CX-5 2012 取扱説明書 (in Japanese)

361

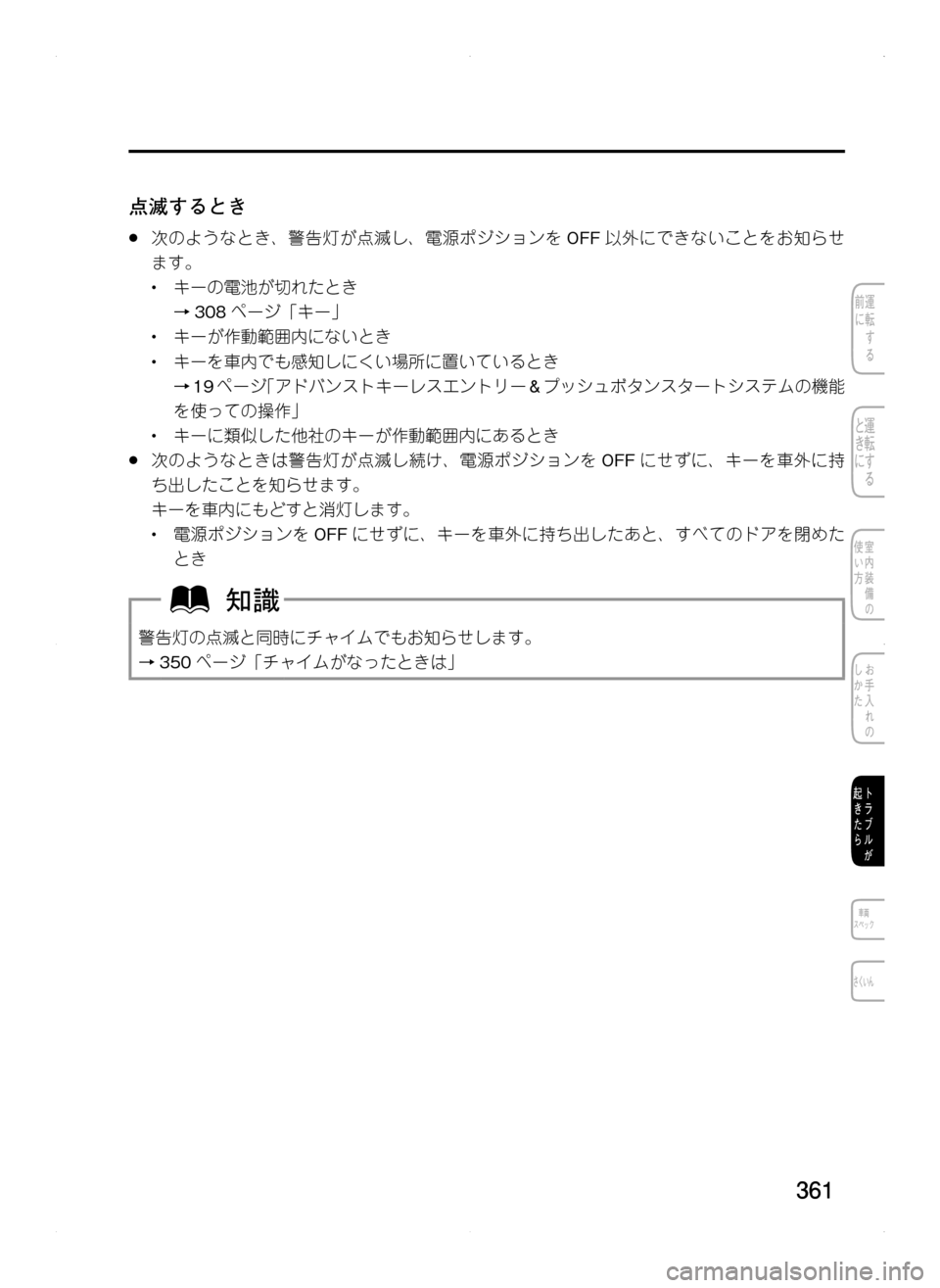

点滅するとき
.●次のようなとき､ 警告灯が点滅し､ 電源ポジションをOFF以外にできないことをお知らせ
ます。
•.キーの電池が切れたとき
→308ページ「キー」
•.キーが作動範囲内にないとき
•.キーを車内でも感知しにくい場所に置いているとき
→19ページ「アドバンストキーレスエントリー &プッシュボタンスタートシステムの機能
を使っての操作」
•.キーに類似した他社のキーが作動範囲内にあるとき
.●次のようなときは警告灯が点滅し続け､ 電源ポジションを OFFにせずに､ キーを車外に持
ち出したことを知らせます。
キーを車内にもどすと消灯します。
•.電源ポジションを OFFにせずに､ キーを車外に持ち出したあと､ すべてのドアを閉めた
とき
警告灯の点滅と同時にチャイムでもお知らせします。
→350ページ「チャイムがなったときは」
Kサ.indb 3612013/09/02 13:35:19

362
5. トラブルが起きたら
警告灯
ディスプレイに KEY 警告表示が表示された､ または KEY 表示灯
が緑色で点滅した
マルチディスプレイ ( ドット液晶タイプ ) 装備車
キーの電池容量が残り少なくなっているときに電源ポジ
ションをONから OFF にすると「キーの電池容量がわずか
です」と表示されます。
キーが使用できなくなる前に新しい電池と交換してくださ
い。
→308ページ「キー」
マルチディスプレイ ( セグメント液晶タイプ )
装備車
キーの電池容量が残り少なくなっていることが考えられま
す。
このとき､電源ポジションを ONから OFF にしたときに､30
秒間点滅します。
キーが使用できなくなる前に新しい電池と交換してくださ
い。
→308ページ「キー」
TCS/DSC 作動表示灯が点灯した
次のようなときはシステムの異常が考えられます。マツダ
販売店で点検を受けてください。
.●電源ポジションを ONにしても点灯しないとき､ または
点灯したままのとき。
.●走行中に点灯したとき。
TCS OFF 表示灯が点灯した
次のようなときはシステムの異常が考えられます。マツダ
販売店で点検を受けてください。
.●電源ポジションを ONにしても点灯しないとき､ または
点灯したままのとき。
.●TCS を解除していないのに点灯したとき。
Kサ.indb 3622013/09/02 13:35:19

363

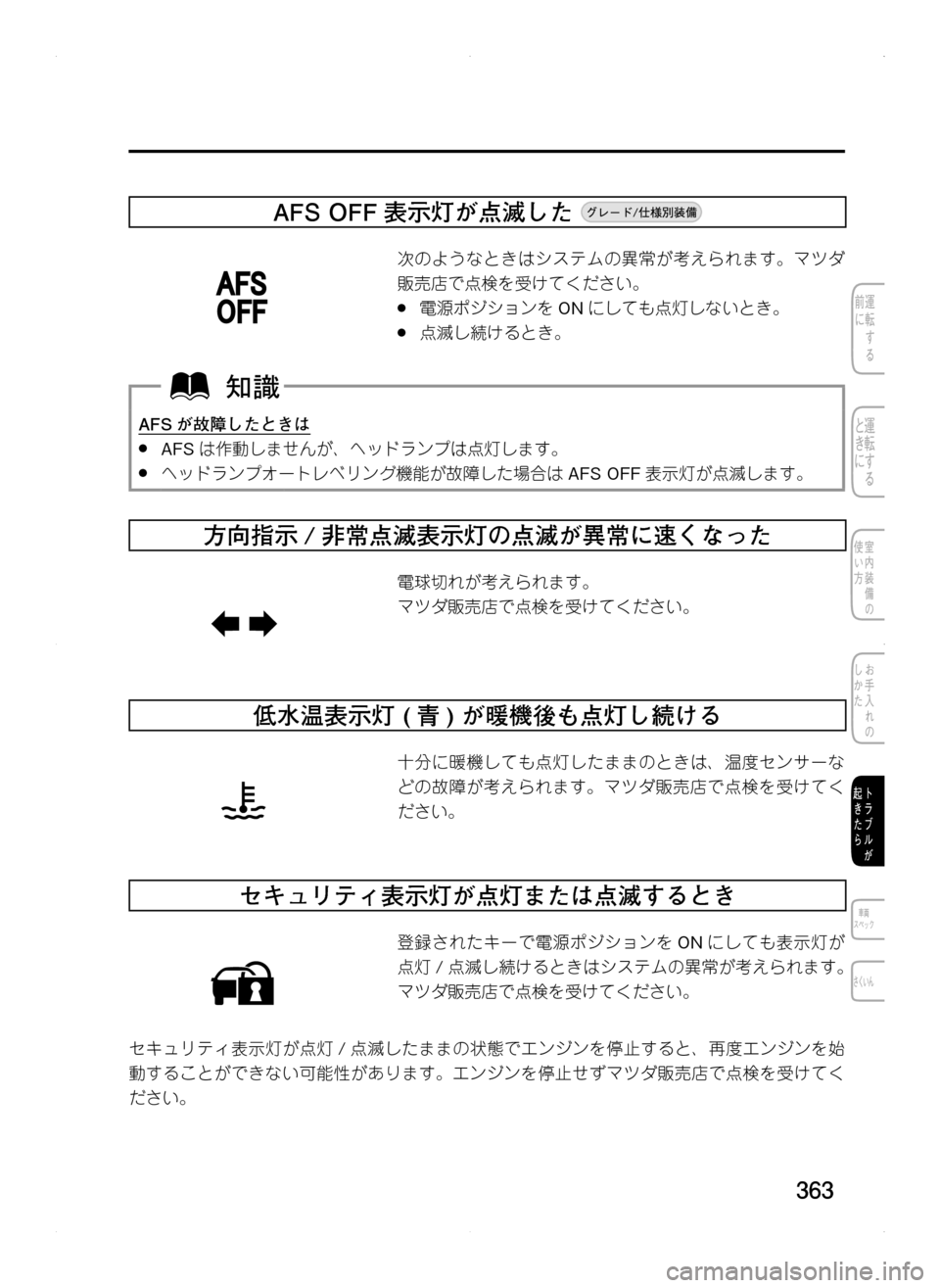

AFS OFF 表示灯が点滅した
次のようなときはシステムの異常が考えられます。マツダ
販売店で点検を受けてください。
.●電源ポジションをONにしても点灯しないとき。
.●点滅し続けるとき。
AFS が故障したときは
.●AFS は作動しませんが､ ヘッドランプは点灯します。
.●ヘッドランプオートレベリング機能が故障した場合は AFS.OFF表示灯が点滅します。
方向指示 / 非常点滅表示灯の点滅が異常に速くなった
電球切れが考えられます。
マツダ販売店で点検を受けてください。
低水温表示灯 ( 青 ) が暖機後も点灯し続ける
十分に暖機しても点灯したままのときは､ 温度センサーな
どの故障が考えられます。マツダ販売店で点検を受けてく
ださい。
セキュリティ表示灯が点灯または点滅するとき
登録されたキーで電源ポジションを ONにしても表示灯が
点灯 /点滅し続けるときはシステムの異常が考えられます。
マツダ販売店で点検を受けてください。
セキュリティ表示灯が点灯 /点滅したままの状態でエンジンを停止すると､ 再度エンジンを始
動することができない可能性があります。エンジンを停止せずマツダ販売店で点検を受けてく
ださい。
Kサ.indb 3632013/09/02 13:35:20

364
5. トラブルが起きたら
警告灯
ディスプレイにセジメンタ警告表示が表示された (SKYACTIV-D
2.2) ( マルチディスプレイ ( ドット液晶タイプ ))
セジメンタ内にたまった水が規定量以上のときは点灯し続
けます。
マツダ販売店で点検を受けてください。
ディスプレイに 4WD 警告表示が表示された､ または 4WD 表示灯
が点灯 / 点滅した
マルチディスプレイ ( ドット液晶タイプ ) 装備車
.●4WDシステムに異常があるとき､ または､ 前後輪のタ
イヤサイズが大きく異なるときは､ディスプレイに「4WD
システム点検」と表示します。
マツダ販売店で点検を受けてください。
.●ディファレンシャルオイルの温度が異常に高くなったと
きは､ ディスプレイに「安全な場所に停車してください」
と表示します。
安全な場所に停車し､ 表示が消えたことを確認して発進
してください。表示が消えないときは､ マツダ販売店に
連絡してください。
マルチディスプレイ ( セグメント液晶タイプ )
装備車
.●4WDシステムに異常があるとき､ または､ 前後輪のタ
イヤサイズが大きく異なるときに点灯します。
マツダ販売店で点検を受けてください。
.●ディファレンシャルオイルの温度が異常に高くなったと
きに点滅します。
安全な場所に停車し､ 消灯したことを確認して発進して
ください。消灯しないときは､ マツダ販売店に連絡して
ください。
Kサ.indb 3642013/09/02 13:35:20

365

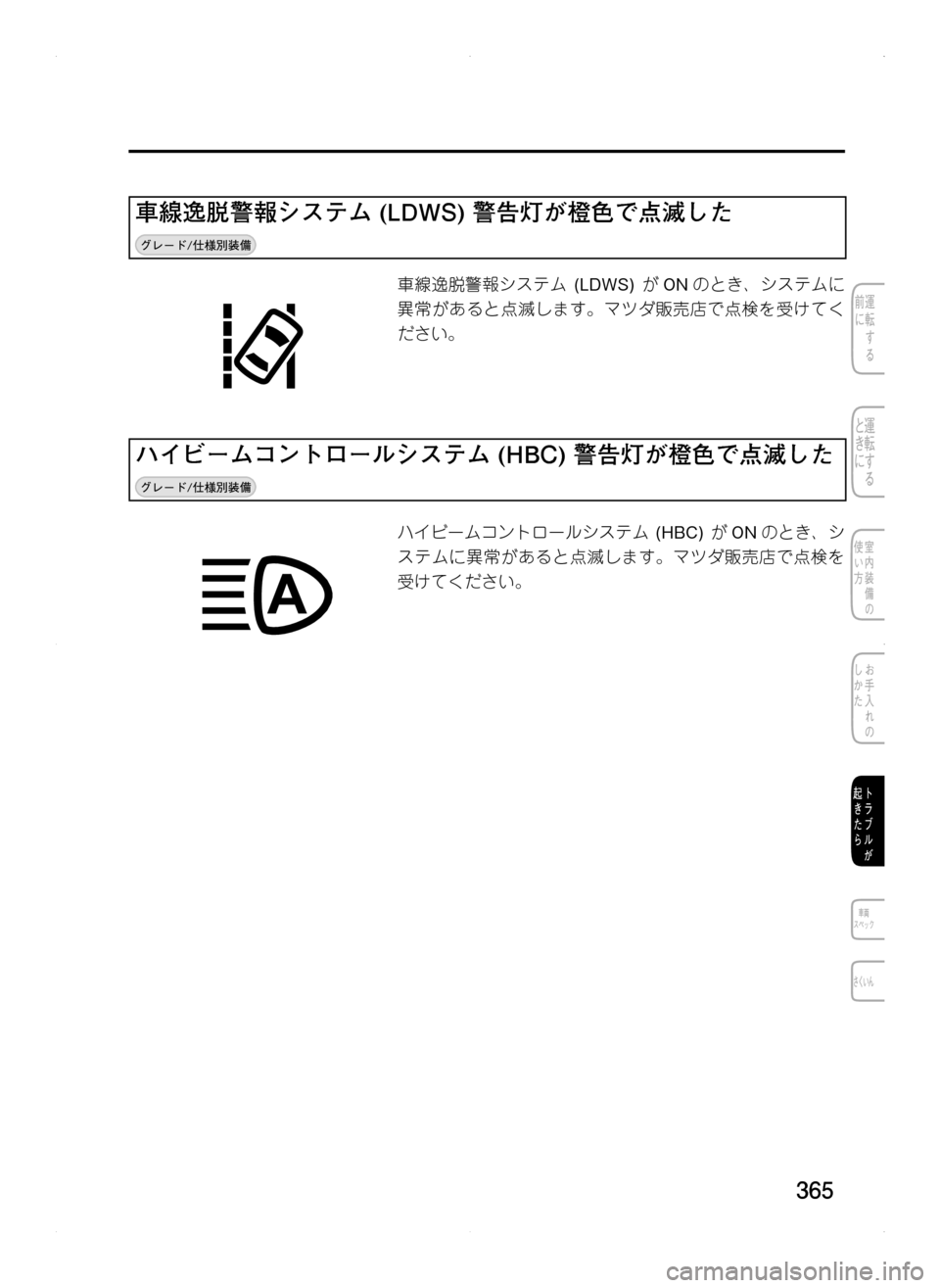

車線逸脱警報システム (LDWS) 警告灯が橙色で点滅した
車線逸脱警報システム. (LDWS).がON のとき､ システムに
異常があると点滅します。マツダ販売店で点検を受けてく
ださい。
ハイビームコントロールシステム (HBC) 警告灯が橙色で点滅した
ハイビームコントロールシステム. (HBC). がON のとき､ シ
ステムに異常があると点滅します。マツダ販売店で点検を
受けてください。
Kサ.indb 3652013/09/02 13:35:20

366

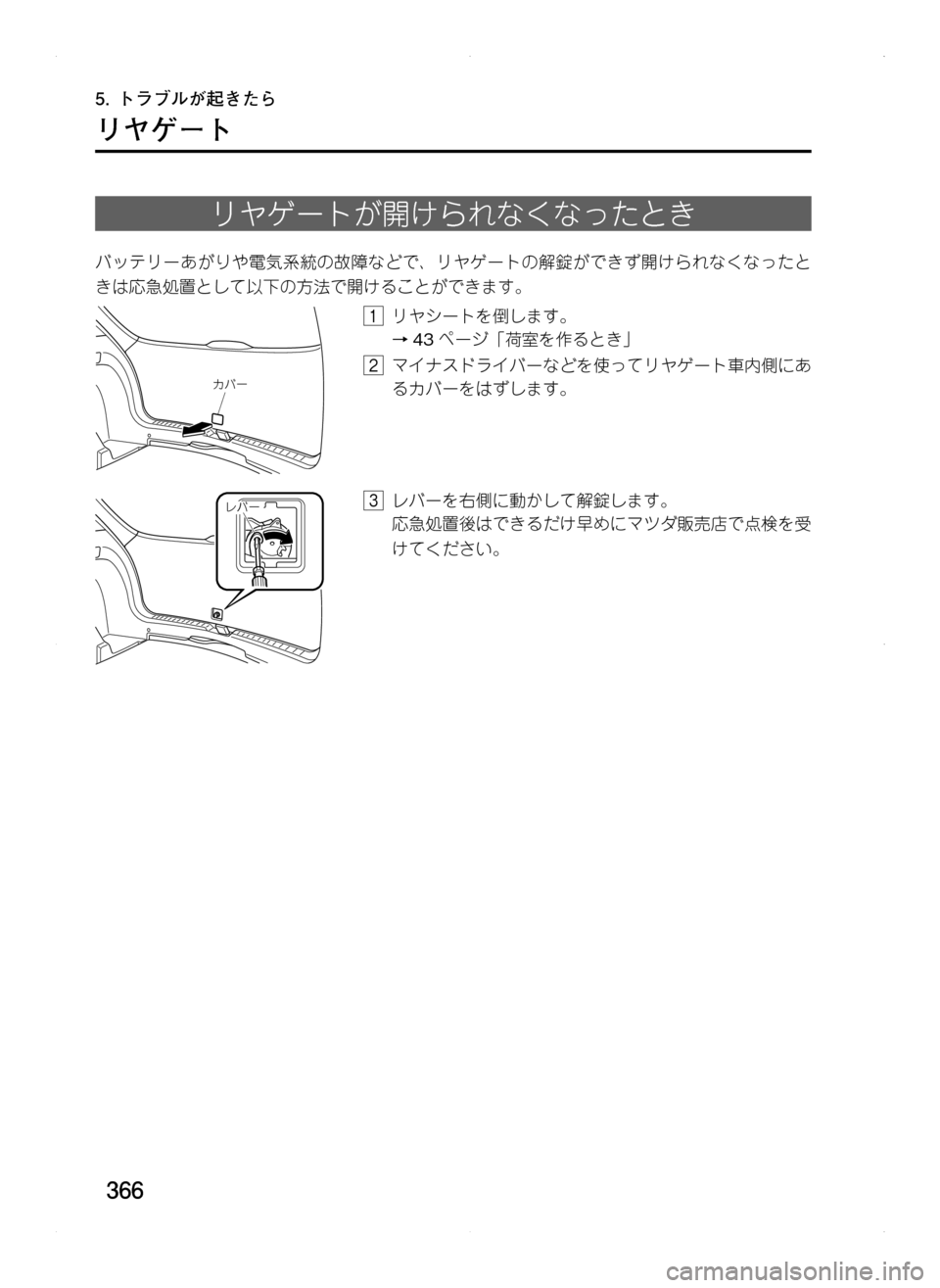

リヤゲート
リヤゲートが開けられなくなったとき
バッテリーあがりや電気系統の故障などで､ リヤゲートの解錠ができず開けられなくなったと
きは応急処置として以下の方法で開けることができます。
カバー
1.リヤシートを倒します。
. →43ページ「荷室を作るとき」
2.マイナスドライバーなどを使ってリヤゲート車内側にあ
るカバーをはずします。
レバー3.レバーを右側に動かして解錠します。
. 応急処置後はできるだけ早めにマツダ販売店で点検を受
けてください。
Kサ.indb 3662013/09/02 13:35:21
5. トラブルが起きたら

367
Kサ.indb 3672013/09/02 13:35:21

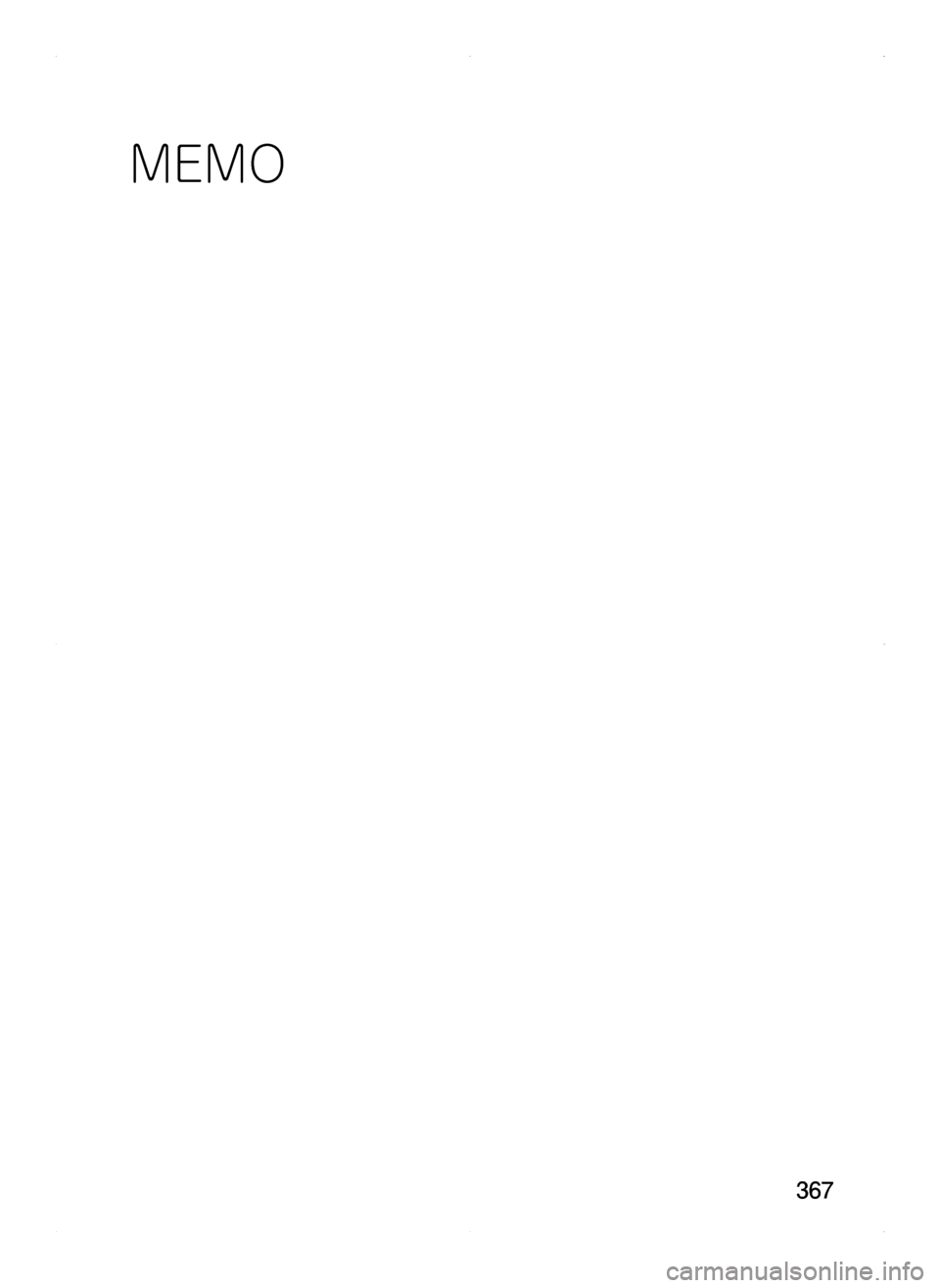

MEMO

368
6. 車両スペック
燃料､ オイル､ 液類
燃料
使用燃料については､78ページの「給油するとき」もあわせてお読みください。
項目サービスデータ
使用燃料
SKYACTIV-G.2.0､
SKYACTIV-G.2.5.無鉛レギュラーガソリン
SKYACTIV-D.2.2.低硫黄軽油
タンク容量.
(参考値 )
2WD車56.L
4WD車58.L
ディーゼル車の使用燃料について
ディーゼル車の使用燃料 ●( 軽油 ) ●は､ 外気温が低くなると凍結し､ 燃料パイプが詰まってエン
ジンの始動ができなくなるなど故障の原因になります。
寒冷地域に移動するときは､ 現地に着くまでに燃料の残量が 1/2 以下になるようにしておき､
到着後はできるだけ早く寒冷地用の燃料を補給してください。
フェリーを利用して寒冷地域に移動するときは､ 到着後すぐに寒冷地用の燃料を補給できる
よう､ 乗船前の燃料の残量を 1/2 以下にしておいてください。
軽油の種類使用限界の目安温度*1
JIS 特1号+5° C
JIS1 号－2.5° C
JIS2 号－7.5° C
JIS3 号－20° C
JIS特3号－ 30° C
*1.使用条件や環境により多少異なります。
Kサ.indb 3682013/09/02 13:35:21

369

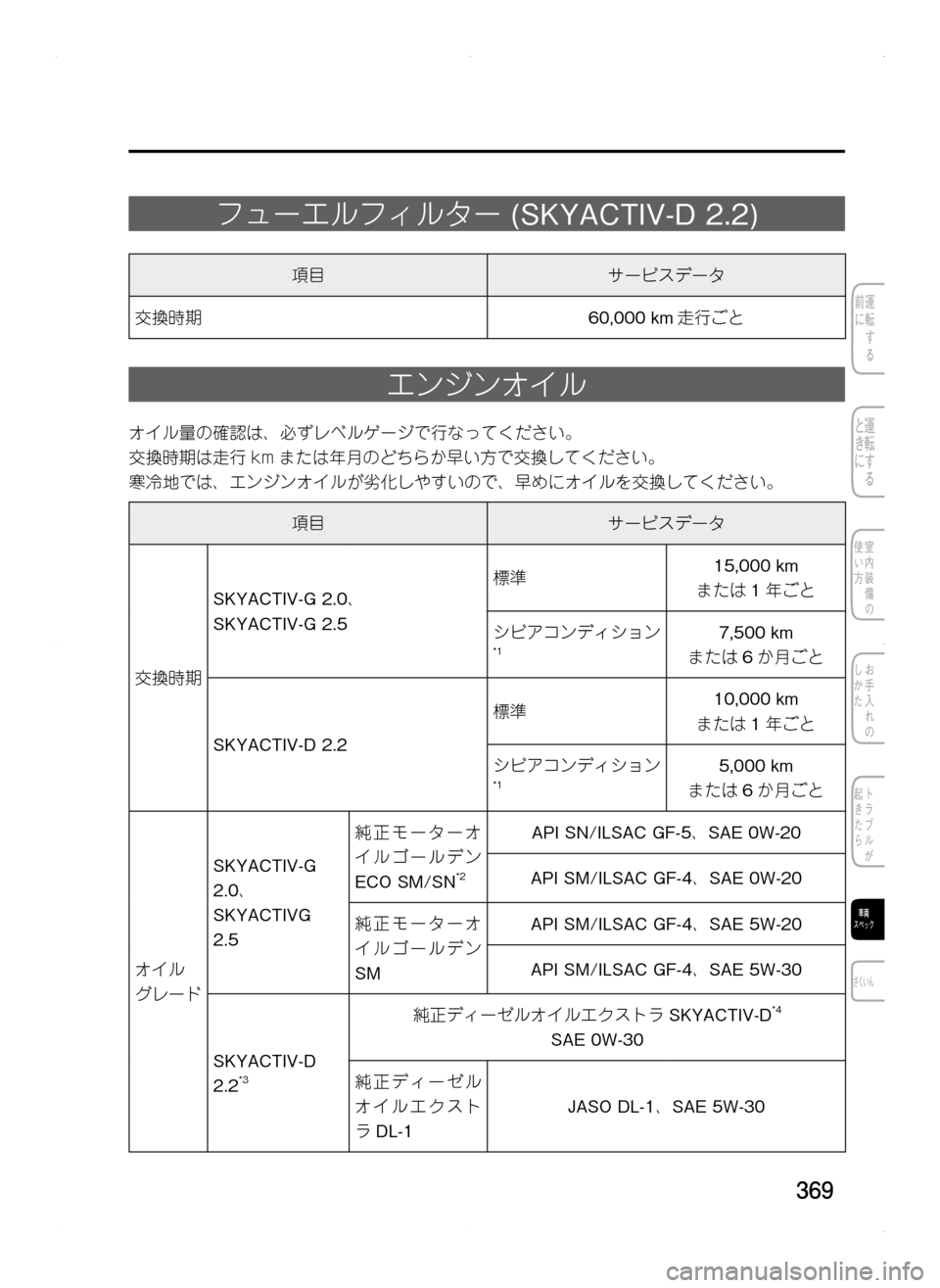

フューエルフィルター.(SKYACTIV-D.2.2)
項目サービスデータ
交換時期60,000.km走行ごと
エンジンオイル
オイル量の確認は､ 必ずレベルゲージで行なってください。
交換時期は走行 km または年月のどちらか早い方で交換してください。
寒冷地では､ エンジンオイルが劣化しやすいので､ 早めにオイルを交換してください。
項目サービスデータ
交換時期
SKYACTIV-G.2.0､
SKYACTIV-G.2.5
標準15,000.km
または1年ごと
シビアコンディション*17,500.km
または 6か月ごと
SKYACTIV-D.2.2
標準10,000.km
または 1年ごと
シビアコンディション*15,000.km
または 6か月ごと
オイル
グレード
SKYACTIV-G.
2.0､
SKYACTIVG
2.5.
純正モーターオ
イルゴールデン
ECO.SM/SN*2
API.SN/ILSAC.GF-5､ SAE.0W-20
API.SM/ILSAC.GF-4､ SAE.0W-20
純正モーターオ
イルゴールデン
SM
API.SM/ILSAC.GF-4､SAE.5W-20
API.SM/ILSAC.GF-4､SAE.5W-30
SKYACTIV-D
2.2*3
純正ディーゼルオイルエクストラ SKYACTIV-D*4
SAE.0W-30
純正ディーゼル
オイルエクスト
ラDL-1
JASO.DL-1､ SAE.5W-30
Kサ.indb 3692013/09/02 13:35:22

370
6. 車両スペック
燃料､ オイル､ 液類

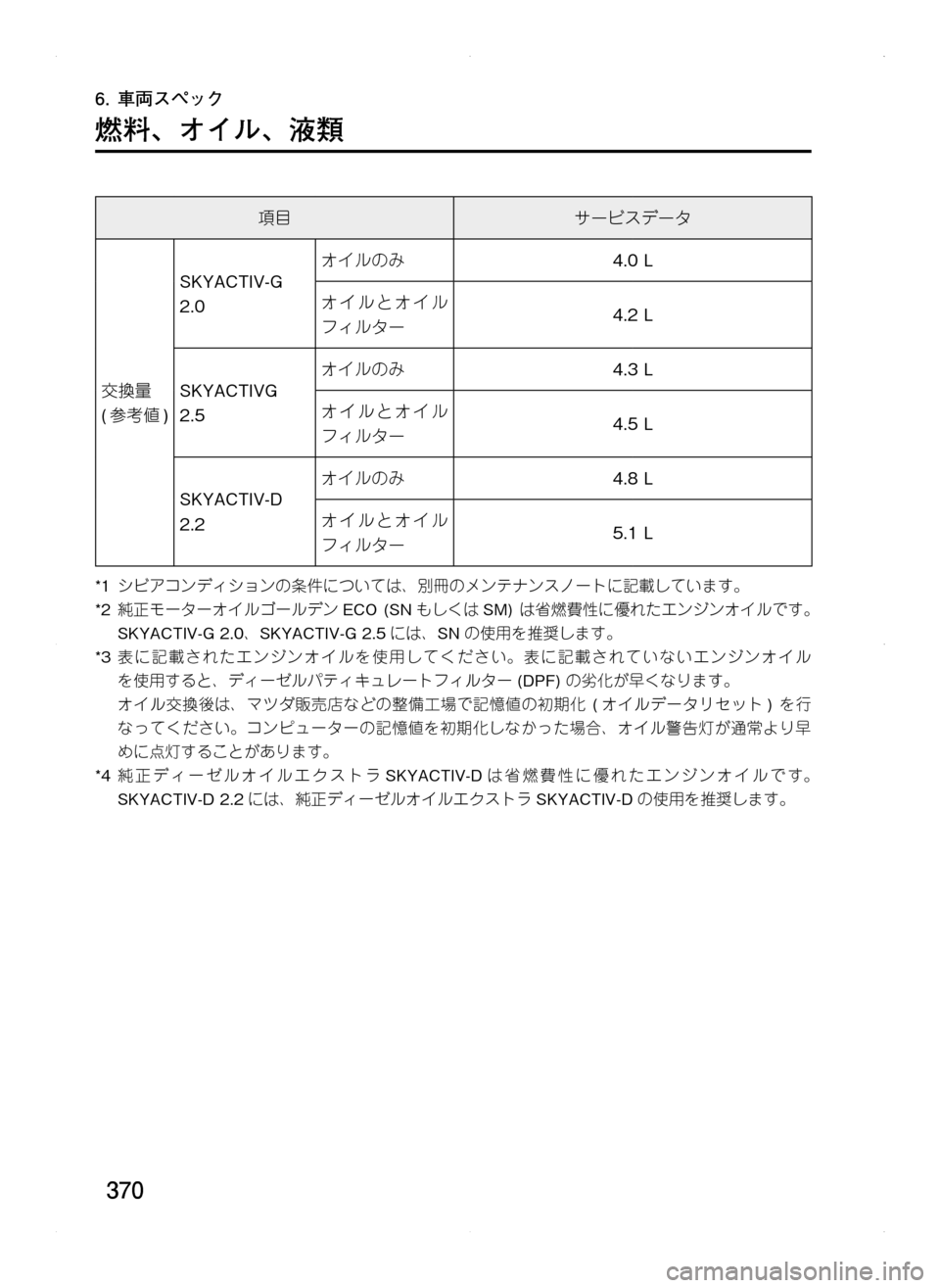

項目サービスデータ
交換量.
(参考値 )
SKYACTIV-G
2.0.
オイルのみ4.0.L
オイルとオイル
フィルター4.2.L
SKYACTIVG
2.5
オイルのみ4.3.L
オイルとオイル
フィルター4.5.L
SKYACTIV-D
2.2.
オイルのみ4.8.L
オイルとオイル
フィルター5.1.L
*1.シビアコンディションの条件については､ 別冊のメンテナンスノートに記載しています。
*2.純正モーターオイルゴールデン ECO. (SNもしくはSM).は省燃費性に優れたエンジンオイルです。
SKYACTIV-G.2.0､ SKYACTIV-G.2.5には､SNの使用を推奨します。
*3.表に記載されたエンジンオイルを使用してください。表に記載されていないエンジンオイル
を使用すると､ ディーゼルパティキュレートフィルター.(DPF).の劣化が早くなります。..
オイル交換後は､ マツダ販売店などの整備工場で記憶値の初期化 .(オイルデータリセット ).を行
なってください。コンピューターの記憶値を初期化しなかった場合､ オイル警告灯が通常より早
めに点灯することがあります。
*4.純正ディーゼルオイルエクストラ SKYACTIV-Dは省燃費性に優れたエンジンオイルです。
SKYACTIV-D.2.2 には､ 純正ディーゼルオイルエクストラ SKYACTIV-Dの使用を推奨します。
Kサ.indb 3702013/09/02 13:35:22
