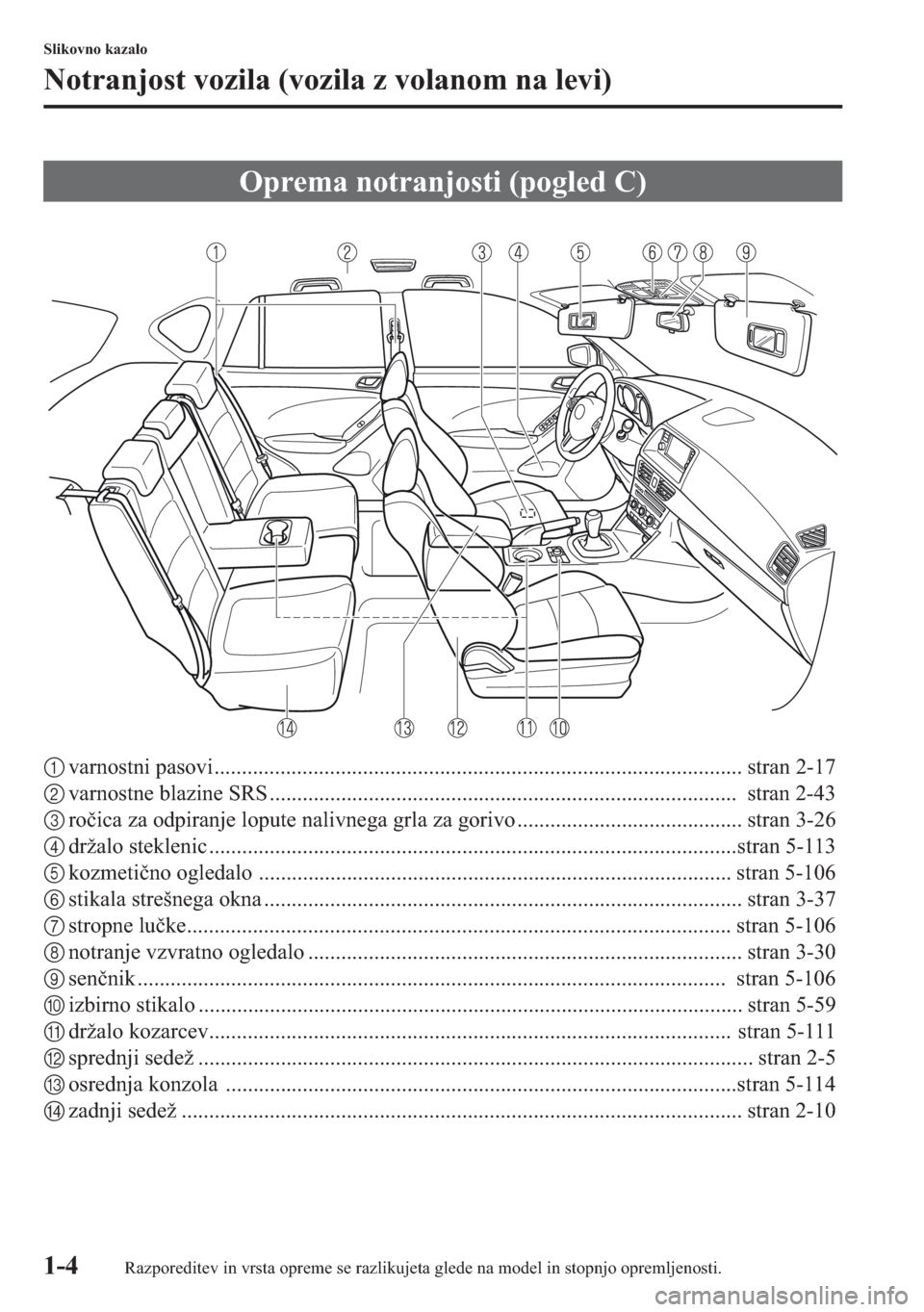

MAZDA MODEL CX-5 2013 Priročnik za lastnika (in Slovenian)

1-4
Slikovno kazalo
Notranjost vozila (vozila z volanom na levi)
1varnostni pasovi................................................................................................ stran 2-17
2varnostne blazine SRS ..................................................................................... stran 2-43
3roica za odpiranje lopute nalivnega grla za gorivo ......................................... stran 3-26
4držalo steklenic ................................................................................................stran 5-113
5kozmetino ogledalo ...................................................................................... stran 5-106
6stikala strešnega okna ....................................................................................... stran 3-37
7stropne luke................................................................................................... stran 5-106
8notranje vzvratno ogledalo ............................................................................... stran 3-30
9sennik ........................................................................................................... stran 5-106
0izbirno stikalo ................................................................................................... stran 5-59
Adržalo kozarcev............................................................................................... stran 5-111
Bsprednji sedež ..................................................................................................... stran 2-5
Cosrednja konzola .............................................................................................stran 5-114
Dzadnji sedež ...................................................................................................... stran 2-10
Oprema notranjosti (pogled C)
Razporeditev in vrsta opreme se razlikujeta glede na model in stopnjo opremljenosti.

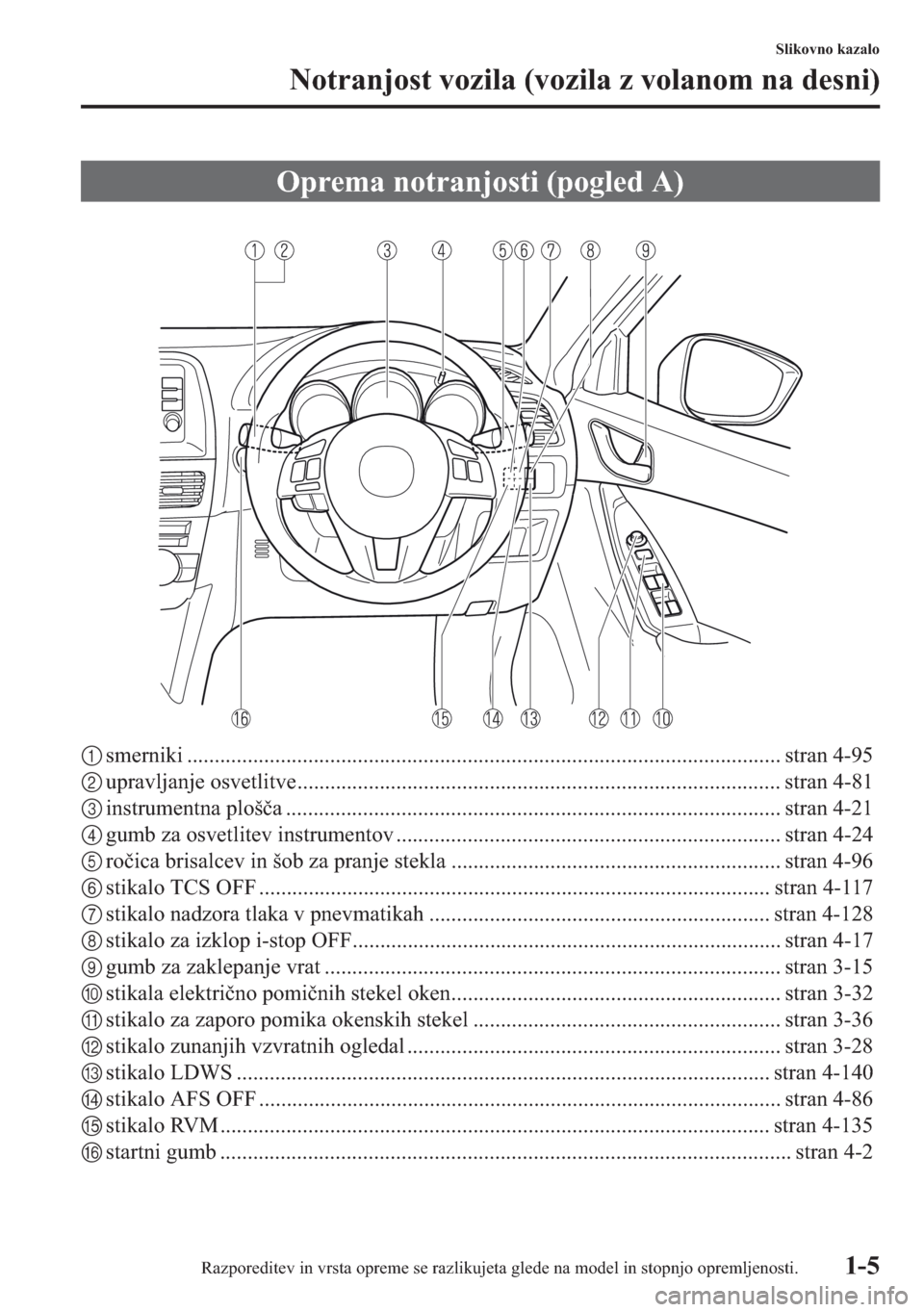

1-5
Slikovno kazalo
Notranjost vozila (vozila z volanom na desni)
1smerniki ............................................................................................................ stran 4-95
2upravljanje osvetlitve........................................................................................ stran 4-81
3instrumentna ploša .......................................................................................... stran 4-21
4gumb za osvetlitev instrumentov ...................................................................... stran 4-24
5roica brisalcev in šob za pranje stekla ............................................................ stran 4-96
6stikalo TCS OFF ............................................................................................. stran 4-117
7stikalo nadzora tlaka v pnevmatikah .............................................................. stran 4-128
8stikalo za izklop i-stop OFF.............................................................................. stran 4-17
9gumb za zaklepanje vrat ................................................................................... stran 3-15
0stikala elektrino pominih stekel oken............................................................ stran 3-32
Astikalo za zaporo pomika okenskih stekel ........................................................ stran 3-36
Bstikalo zunanjih vzvratnih ogledal .................................................................... stran 3-28
Cstikalo LDWS ................................................................................................. stran 4-140
Dstikalo AFS OFF ............................................................................................... stran 4-86
Estikalo RVM .................................................................................................... stran 4-135
Fstartni gumb ........................................................................................................ stran 4-2
Oprema notranjosti (pogled A)
Razporeditev in vrsta opreme se razlikujeta glede na model in stopnjo opremljenosti.

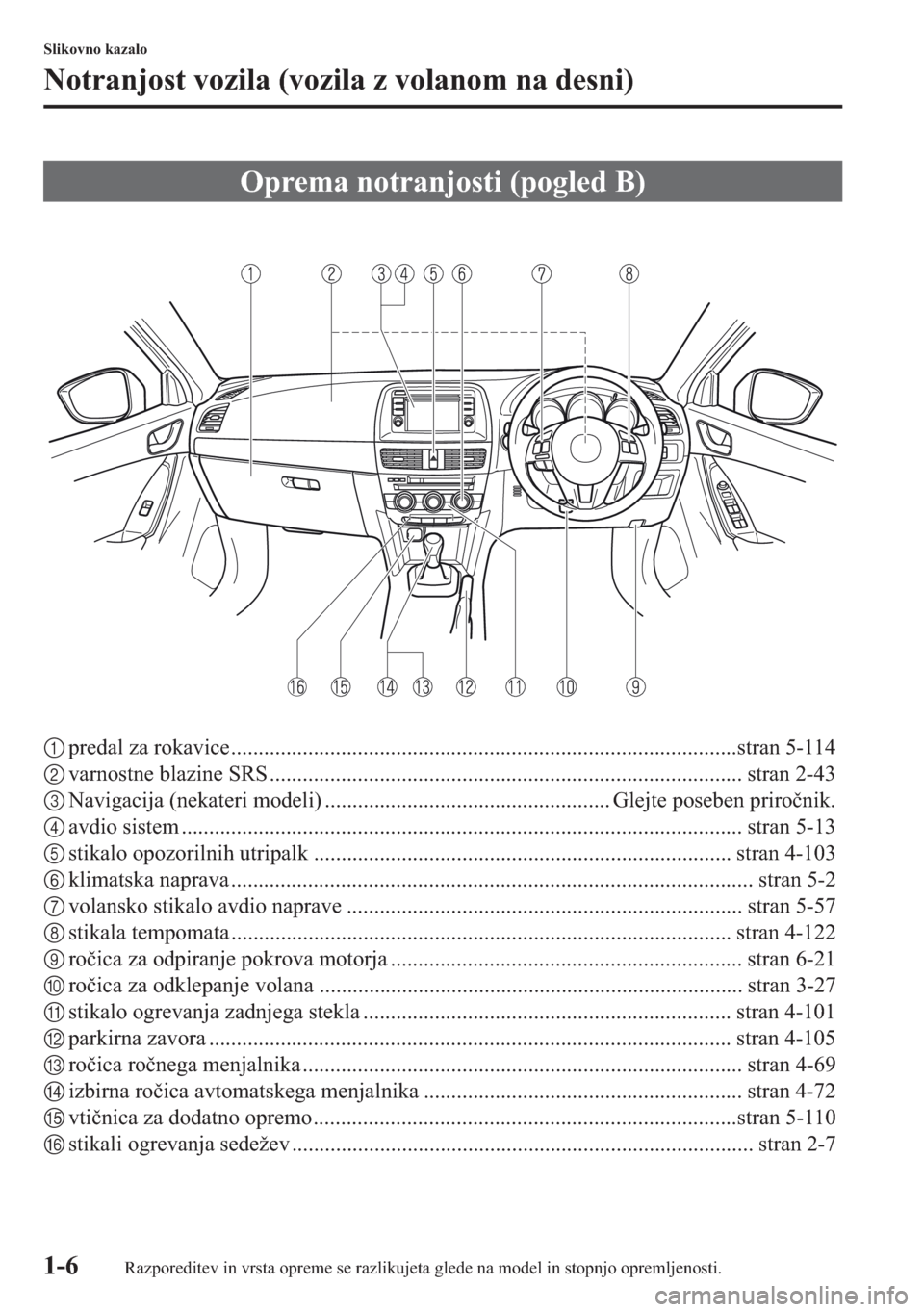

1-6
Slikovno kazalo
Notranjost vozila (vozila z volanom na desni)
1predal za rokavice............................................................................................stran 5-114
2varnostne blazine SRS ...................................................................................... stran 2-43
3Navigacija (nekateri modeli) .................................................... Glejte poseben prironik.
4avdio sistem ...................................................................................................... stran 5-13
5stikalo opozorilnih utripalk ............................................................................ stran 4-103
6klimatska naprava ............................................................................................... stran 5-2
7volansko stikalo avdio naprave ........................................................................ stran 5-57
8stikala tempomata ........................................................................................... stran 4-122
9roica za odpiranje pokrova motorja ................................................................ stran 6-21
0roica za odklepanje volana ............................................................................. stran 3-27
Astikalo ogrevanja zadnjega stekla ................................................................... stran 4-101
Bparkirna zavora ............................................................................................... stran 4-105
Croica ronega menjalnika ................................................................................ stran 4-69
Dizbirna roica avtomatskega menjalnika .......................................................... stran 4-72
Evtinica za dodatno opremo .............................................................................stran 5-110
Fstikali ogrevanja sedežev .................................................................................... stran 2-7
Oprema notranjosti (pogled B)
Razporeditev in vrsta opreme se razlikujeta glede na model in stopnjo opremljenosti.

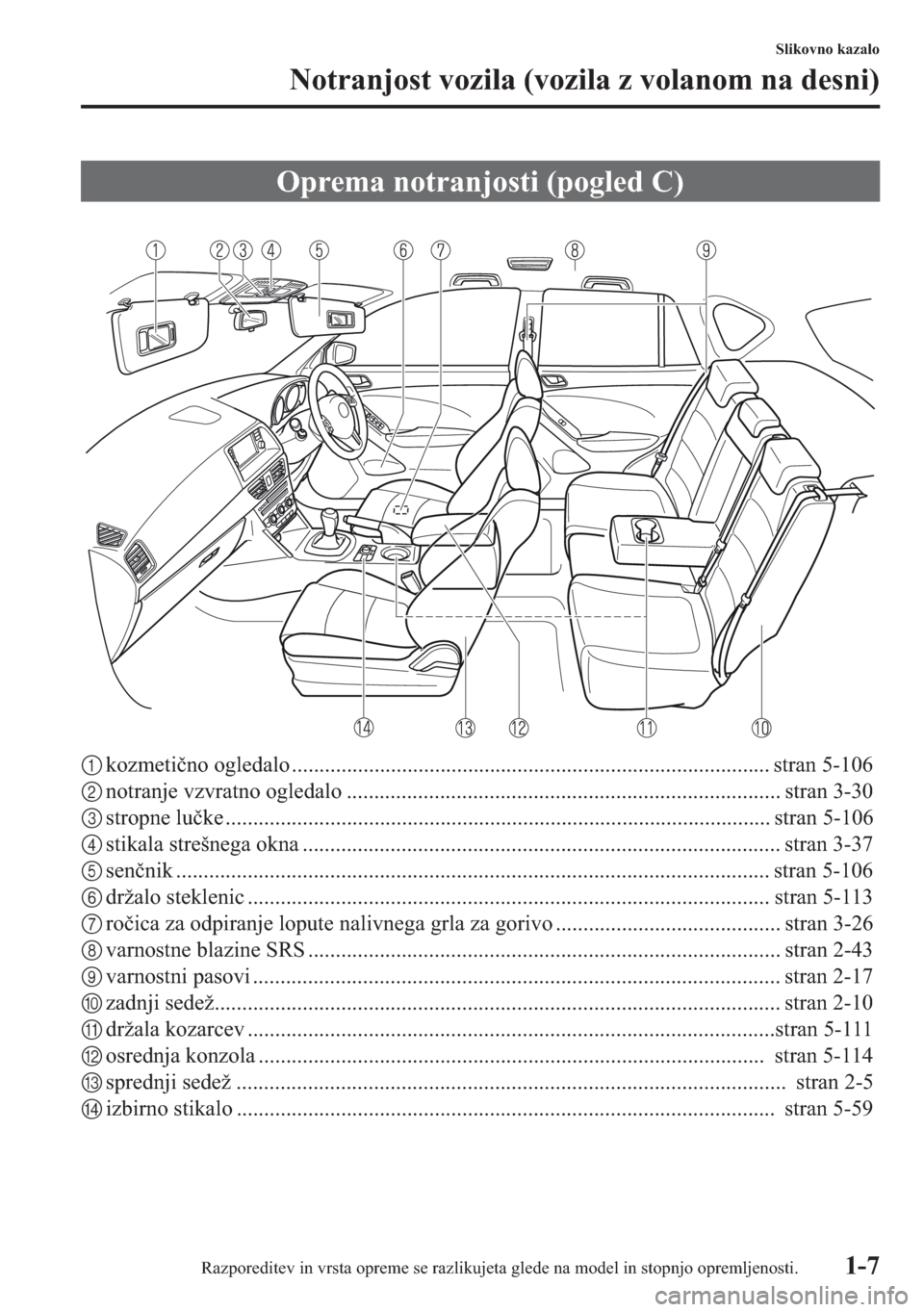

1-7
Slikovno kazalo
Notranjost vozila (vozila z volanom na desni)
1kozmetino ogledalo ....................................................................................... stran 5-106
2notranje vzvratno ogledalo ............................................................................... stran 3-30
3stropne luke ................................................................................................... stran 5-106
4stikala strešnega okna ....................................................................................... stran 3-37
5sennik ............................................................................................................ stran 5-106
6držalo steklenic ............................................................................................... stran 5-113
7roica za odpiranje lopute nalivnega grla za gorivo ......................................... stran 3-26
8varnostne blazine SRS ...................................................................................... stran 2-43
9varnostni pasovi ................................................................................................ stran 2-17
0zadnji sedež....................................................................................................... stran 2-10
Adržala kozarcev ................................................................................................stran 5-111
Bosrednja konzola ............................................................................................ stran 5-114
Csprednji sedež .................................................................................................... stran 2-5
Dizbirno stikalo .................................................................................................. stran 5-59
Oprema notranjosti (pogled C)
Razporeditev in vrsta opreme se razlikujeta glede na model in stopnjo opremljenosti.

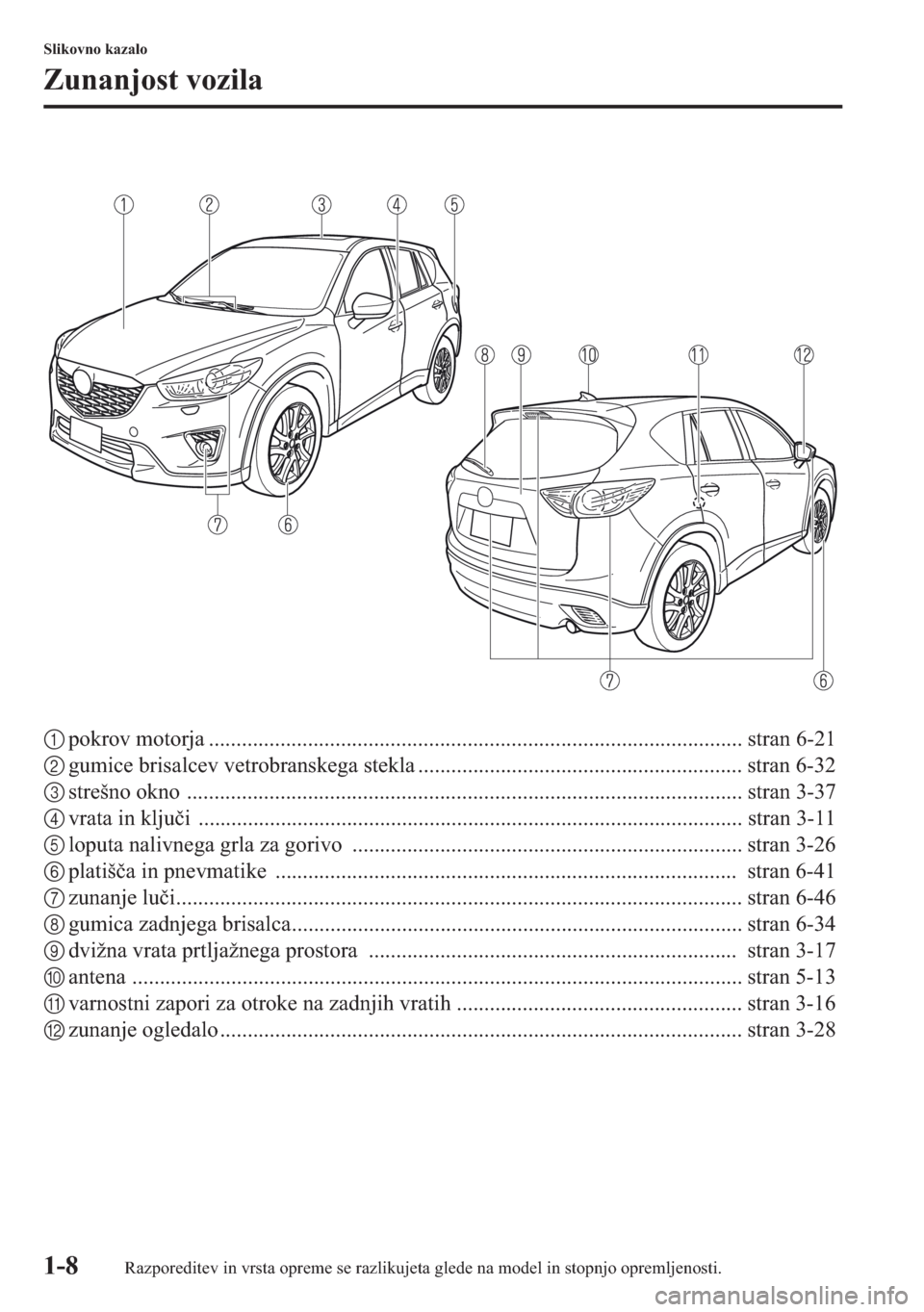

1-8
Slikovno kazalo
Zunanjost vozila
1pokrov motorja ................................................................................................. stran 6-21
2gumice brisalcev vetrobranskega stekla ........................................................... stran 6-32
3strešno okno ..................................................................................................... stran 3-37
4vrata in kljui ................................................................................................... stran 3-11
5loputa nalivnega grla za gorivo ....................................................................... stran 3-26
6platiša in pnevmatike .................................................................................... stran 6-41
7zunanje lui....................................................................................................... stran 6-46
8gumica zadnjega brisalca.................................................................................. stran 6-34
9dvižna vrata prtljažnega prostora ................................................................... stran 3-17
0antena ............................................................................................................... stran 5-13
Avarnostni zapori za otroke na zadnjih vratih .................................................... stran 3-16
Bzunanje ogledalo ............................................................................................... stran 3-28
Razporeditev in vrsta opreme se razlikujeta glede na model in stopnjo opremljenosti.

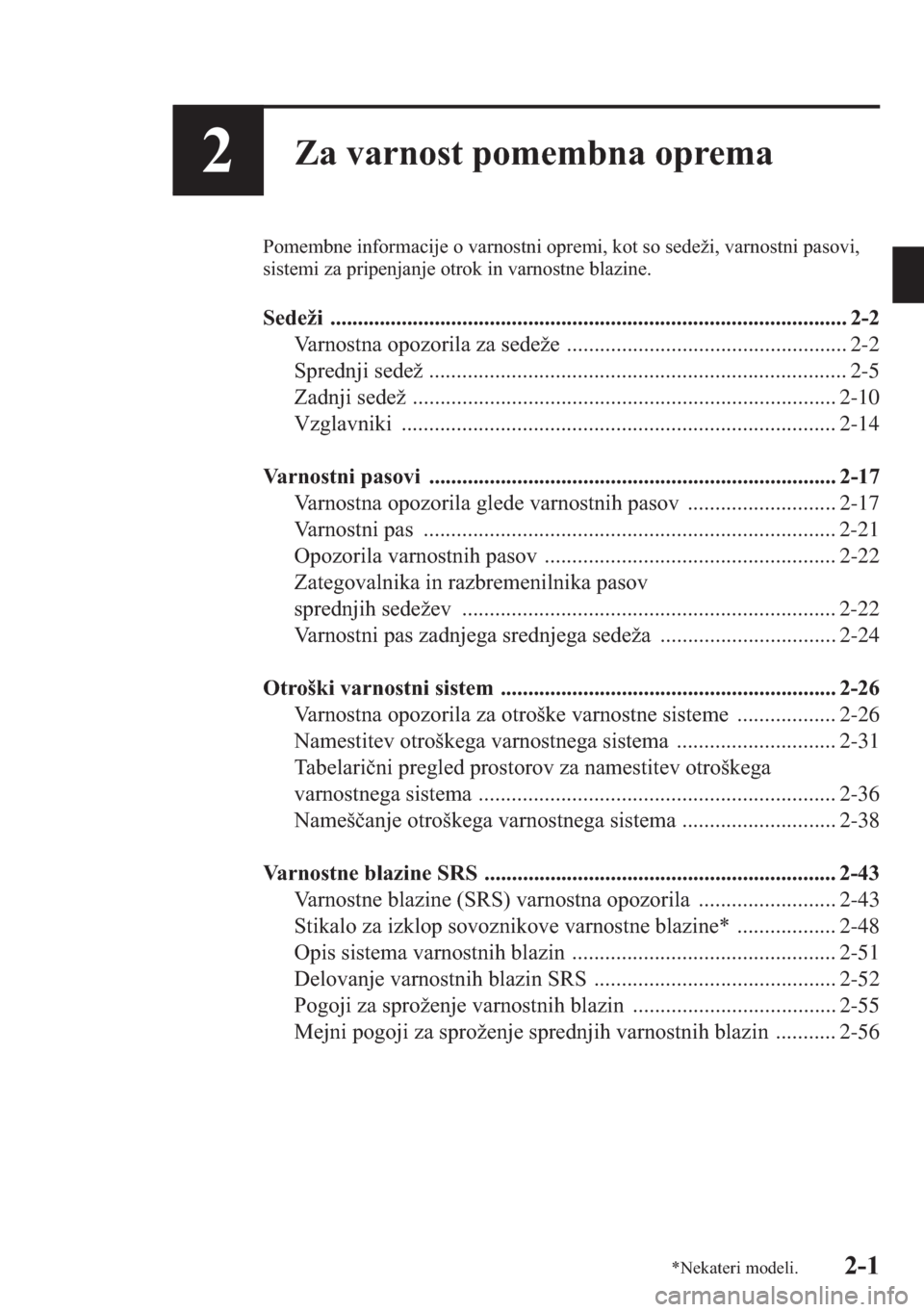

2-1
2Za varnost pomembna oprema
Pomembne informacije o varnostni opremi, kot so sedeži, varnostni pasovi,
sistemi za pripenjanje otrok in varnostne blazine.
Sedeži .............................................................................................. 2-2
Varnostna opozorila za sedeže ................................................... 2-2
Sprednji sedež ............................................................................ 2-5
Zadnji sedež ............................................................................. 2-10
Vzglavniki ............................................................................... 2-14
Varnostni pasovi .......................................................................... 2-17
Varnostna opozorila glede varnostnih pasov ........................... 2-17
Varnostni pas ........................................................................... 2-21
Opozorila varnostnih pasov ..................................................... 2-22
Zategovalnika in razbremenilnika pasov
sprednjih sedežev .................................................................... 2-22
Varnostni pas zadnjega srednjega sedeža ................................ 2-24
Otroški varnostni sistem ............................................................. 2-26
Varnostna opozorila za otroške varnostne sisteme .................. 2-26
Namestitev otroškega varnostnega sistema ............................. 2-31
Tabelarini pregled prostorov za namestitev otroškega
varnostnega sistema ................................................................. 2-36
Namešanje otroškega varnostnega sistema ............................ 2-38
Varnostne blazine SRS ................................................................ 2-43
Varnostne blazine (SRS) varnostna opozorila ......................... 2-43
Stikalo za izklop sovoznikove varnostne blazine* .................. 2-48
Opis sistema varnostnih blazin ................................................ 2-51
Delovanje varnostnih blazin SRS ............................................ 2-52
Pogoji za sproženje varnostnih blazin ..................................... 2-55
Mejni pogoji za sproženje sprednjih varnostnih blazin ........... 2-56
*Nekateri modeli.

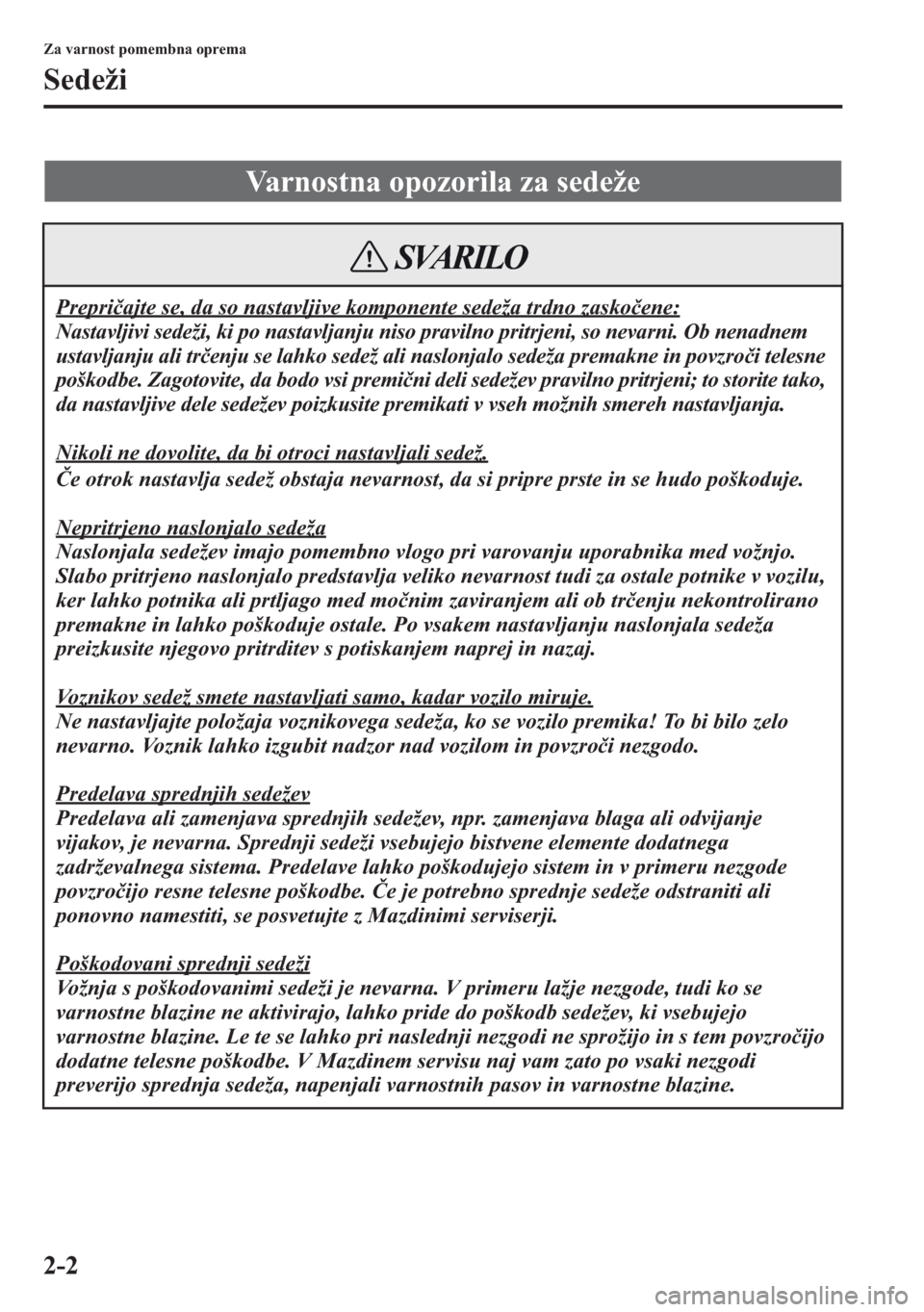

2-2
Za varnost pomembna oprema
Sedeži
Varnostna opozorila za sedeže
Prepriajte se, da so nastavljive komponente sedeža trdno zaskoene:
Nastavljivi sedeži, ki po nastavljanju niso pravilno pritrjeni, so nevarni. Ob nenadnem
ustavljanju ali trenju se lahko sedež ali naslonjalo sedeža premakne in povzroi telesne
poškodbe. Zagotovite, da bodo vsi premini deli sedežev pravilno pritrjeni; to storite tako,
da nastavljive dele sedežev poizkusite premikati v vseh možnih smereh nastavljanja.
Nikoli ne dovolite, da bi otroci nastavljali sedež.
e otrok nastavlja sedež obstaja nevarnost, da si pripre prste in se hudo poškoduje.
Nepritrjeno naslonjalo sedeža
Naslonjala sedežev imajo pomembno vlogo pri varovanju uporabnika med vožnjo.
Slabo pritrjeno naslonjalo predstavlja veliko nevarnost tudi za ostale potnike v vozilu,
ker lahko potnika ali prtljago med monim zaviranjem ali ob trenju nekontrolirano
premakne in lahko poškoduje ostale. Po vsakem nastavljanju naslonjala sedeža
preizkusite njegovo pritrditev s potiskanjem naprej in nazaj.
Voznikov sedež smete nastavljati samo, kadar vozilo miruje.
Ne nastavljajte položaja voznikovega sedeža, ko se vozilo premika! To bi bilo zelo
nevarno. Voznik lahko izgubit nadzor nad vozilom in povzroi nezgodo.
Predelava sprednjih sedežev
Predelava ali zamenjava sprednjih sedežev, npr. zamenjava blaga ali odvijanje
vijakov, je nevarna. Sprednji sedeži vsebujejo bistvene elemente dodatnega
zadrževalnega sistema. Predelave lahko poškodujejo sistem in v primeru nezgode
povzroijo resne telesne poškodbe. e je potrebno sprednje sedeže odstraniti ali
ponovno namestiti, se posvetujte z Mazdinimi serviserji.
Poškodovani sprednji sedeži
Vožnja s poškodovanimi sedeži je nevarna. V primeru lažje nezgode, tudi ko se
varnostne blazine ne aktivirajo, lahko pride do poškodb sedežev, ki vsebujejo
varnostne blazine. Le te se lahko pri naslednji nezgodi ne sprožijo in s tem povzroijo
dodatne telesne poškodbe. V Mazdinem servisu naj vam zato po vsaki nezgodi
preverijo sprednja sedeža, napenjali varnostnih pasov in varnostne blazine.
SVARILO

2-3

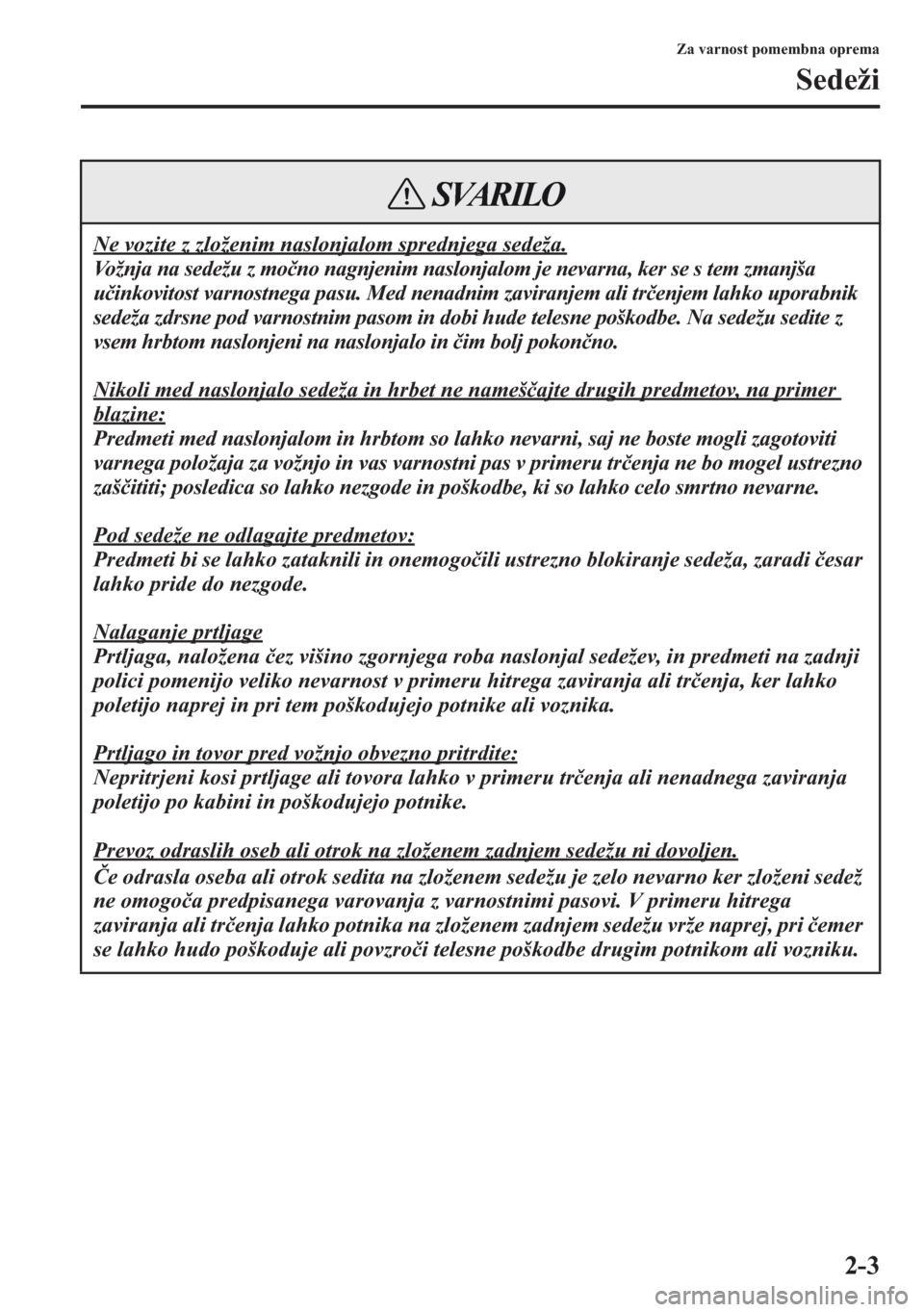

Za varnost pomembna oprema
Sedeži
Ne vozite z zloženim naslonjalom sprednjega sedeža.
Vožnja na sedežu z mono nagnjenim naslonjalom je nevarna, ker se s tem zmanjša
uinkovitost varnostnega pasu. Med nenadnim zaviranjem ali trenjem lahko uporabnik
sedeža zdrsne pod varnostnim pasom in dobi hude telesne poškodbe. Na sedežu sedite z
vsem hrbtom naslonjeni na naslonjalo in im bolj pokonno.
Nikoli med naslonjalo sedeža in hrbet ne namešajte drugih predmetov, na primer
blazine:
Predmeti med naslonjalom in hrbtom so lahko nevarni, saj ne boste mogli zagotoviti
varnega položaja za vožnjo in vas varnostni pas v primeru trenja ne bo mogel ustrezno
zašititi; posledica so lahko nezgode in poškodbe, ki so lahko celo smrtno nevarne.
Pod sedeže ne odlagajte predmetov:
Predmeti bi se lahko zataknili in onemogoili ustrezno blokiranje sedeža, zaradi esar
lahko pride do nezgode.
Nalaganje prtljage
Prtljaga, naložena ez višino zgornjega roba naslonjal sedežev, in predmeti na zadnji
polici pomenijo veliko nevarnost v primeru hitrega zaviranja ali trenja, ker lahko
poletijo naprej in pri tem poškodujejo potnike ali voznika.
Prtljago in tovor pred vožnjo obvezno pritrdite:
Nepritrjeni kosi prtljage ali tovora lahko v primeru trenja ali nenadnega zaviranja
poletijo po kabini in poškodujejo potnike.
Prevoz odraslih oseb ali otrok na zloženem zadnjem sedežu ni dovoljen.
e odrasla oseba ali otrok sedita na zloženem sedežu je zelo nevarno ker zloženi sedež
ne omogoa predpisanega varovanja z varnostnimi pasovi. V primeru hitrega
zaviranja ali trenja lahko potnika na zloženem zadnjem sedežu vrže naprej, pri emer
se lahko hudo poškoduje ali povzroi telesne poškodbe drugim potnikom ali vozniku.
SVARILO

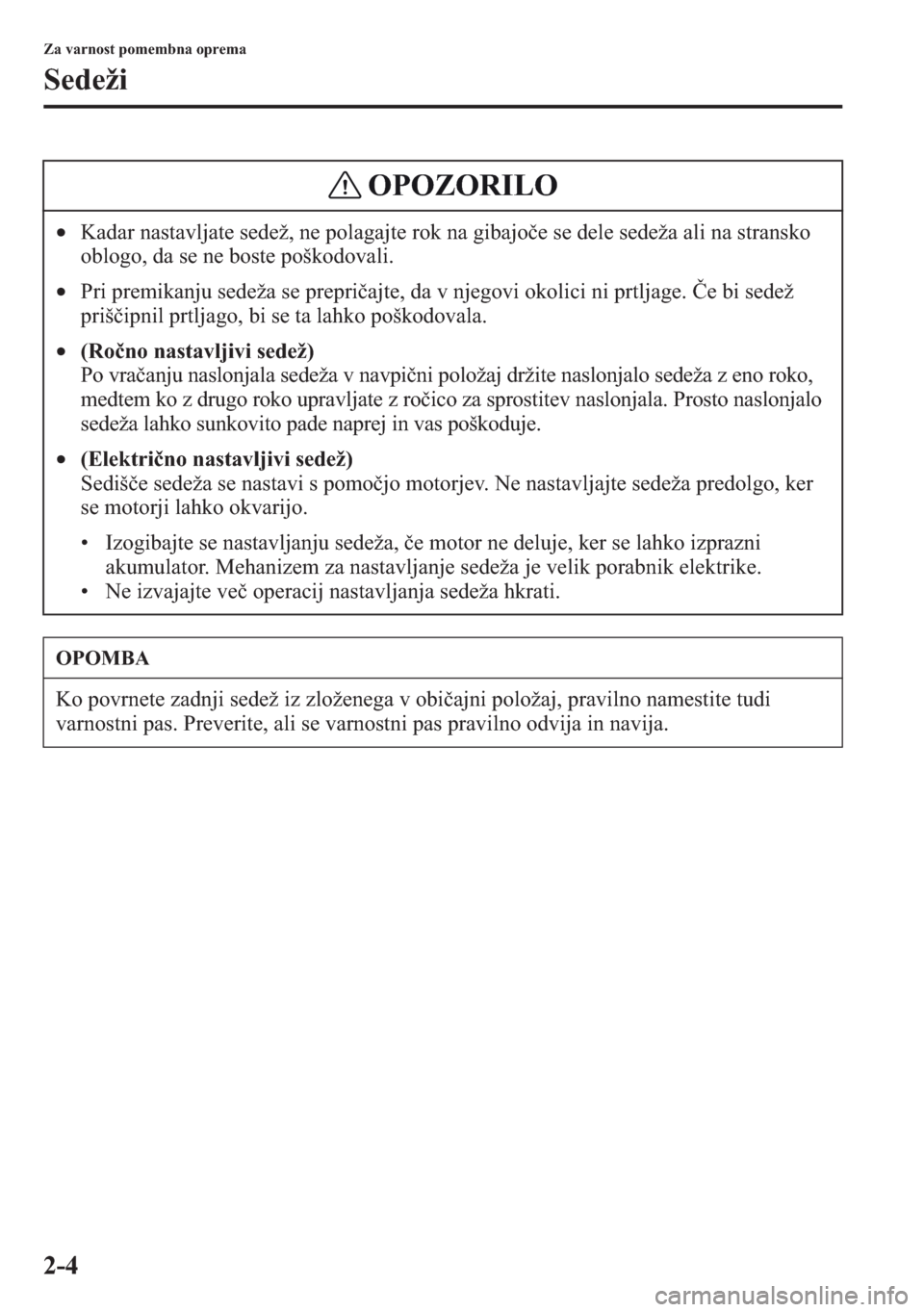

2-4
Za varnost pomembna oprema
Sedeži
•Kadar nastavljate sedež, ne polagajte rok na gibajoe se dele sedeža ali na stransko
oblogo, da se ne boste poškodovali.
•Pri premikanju sedeža se prepriajte, da v njegovi okolici ni prtljage. e bi sedež
prišipnil prtljago, bi se ta lahko poškodovala.
•(Rono nastavljivi sedež)
Po vraanju naslonjala sedeža v navpini položaj držite naslonjalo sedeža z eno roko,
medtem ko z drugo roko upravljate z roico za sprostitev naslonjala. Prosto naslonjalo
sedeža lahko sunkovito pade naprej in vas poškoduje.
•(Elektrino nastavljivi sedež)
Sediše sedeža se nastavi s pomojo motorjev. Ne nastavljajte sedeža predolgo, ker
se motorji lahko okvarijo.
• Izogibajte se nastavljanju sedeža, e motor ne deluje, ker se lahko izprazni
akumulator. Mehanizem za nastavljanje sedeža je velik porabnik elektrike.
• Ne izvajajte ve operacij nastavljanja sedeža hkrati.
OPOMBA
Ko povrnete zadnji sedež iz zloženega v obiajni položaj, pravilno namestite tudi
varnostni pas. Preverite, ali se varnostni pas pravilno odvija in navija.
OPOZORILO

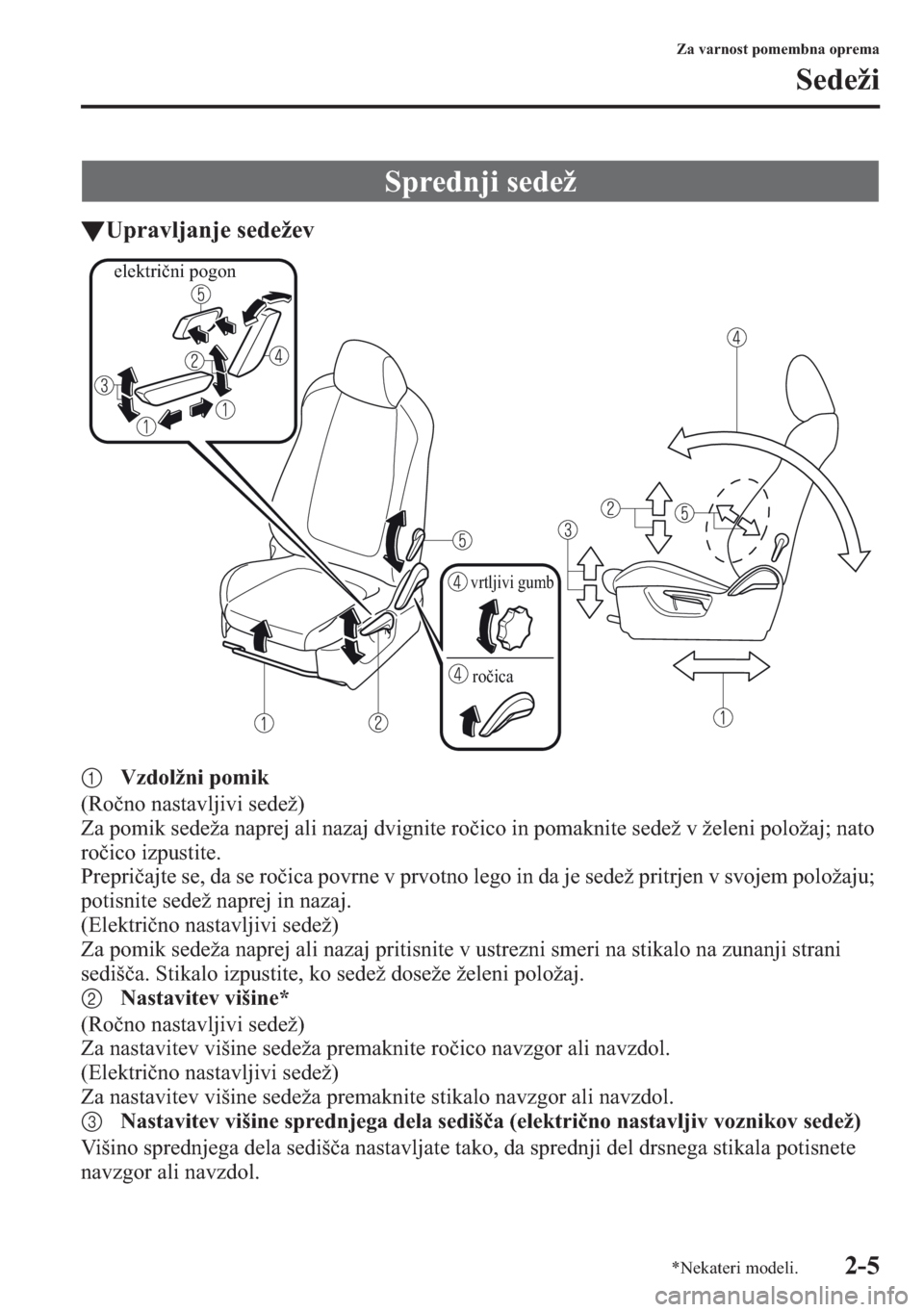

2-5
Za varnost pomembna oprema
Sedeži
tUpravljanje sede
