Black plate (61,1)
ADVERTENCIA
No coloque objetos sobre o cerca del área donde se infla una bolsa de aire de cortina:
Es peligroso colocar objetos en áreas donde se activa la bolsa de aire de cortina como
en el vidrio del parabrisas, vidrios de puertas laterales, pilares de ventanilla delantera
y trasera y a lo largo del borde del techo y agarraderas del techo. En caso de un
accidente el objeto podría interferir con la bolsa de aire de cortina, que se infla desde
los pilares de ventanillas delanteras y traseras y a lo largo del borde del techo,
impidiendo la protección adicional del sistema de bolsa de aire de cortina o
redirigiendo la bolsa de aire de una manera que es peligrosa. Además, la bolsa de aire
se podría cortar saliendo los gases.
No coloque perchas o cualquier otro objeto en las agarraderas. Al colgar ropa,
cuélguela directamente en el gancho para ropa. Mantenga siempre los módulos de la
bolsa de aire de cortina libres para que se puedan inflar en caso de un choque lateral.
No toque los componentes del sistema de seguridad suplementario después que las
bolsas de aire se hayan inflado:
Tocar los componentes del sistema de seguridad suplementario después que las bolsas
de aire se hayan inflado es peligroso. Inmediatamente después de inflarse, están
calientes. Se podría quemar.
Nunca instale ningún tipo de equipos en la parte delantera de su vehículo:
La instalación de equipos en la parte delantera, como barras de protección delanteras
(de cualquier tipo), palas para nieve, o cabrestantes es peligroso. El sistema de
sensores de choque del sistema de las bolsas de aire podría verse afectado. Esto podría
hacer que las bolsas de aire se inflarán inesperadamente, o podría impedir que las
bolsas de aire se inflarán en caso de un accidente. Los ocupantes delanteros podrían
resultar heridos de gravedad.
No modifique la suspensión:
Ajustar la suspensión del vehículo es peligroso. Si se cambia la altura del vehículo o
la suspensión, el vehículo podría no detectar precisamente un choque resultando en el
inflado incorrecto o inesperado de una bolsa de aire y la posibilidad de sufrir heridas
graves.
Equipo de seguridad esencial
Bolsas de aire SRS
2-49
CX-5_8DJ9-SP-13I_Edition1 Page61
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (62,1)
ADVERTENCIA
No modifique el sistema de seguridad suplementario:
Modificar los componentes o el cableado del sistema de seguridad suplementario es
peligroso. Se puede activar accidentalmente o dañarlo. No se deben realizar
modificaciones en el sistema de seguridad suplementario. No se deben instalar
adornos, escudos u otros sobre los módulos de las bolsas de aire. Tampoco se deben
instalar equipos eléctricos sobre o cercanos a los componentes del sistema y cableado.
Un técnico experto, le recomendamos un técnico autorizado Mazda puede brindarle
los cuidados especiales necesarios al desmontar e instalar los asientos delanteros. Es
importante proteger el cableado y las conexiones de las bolsas de aire para asegurarse
que las bolsas de aire no se inflan accidentalmente y los asientos mantengan una
conexión de bolsa de aire sin dañar.
No coloque equipaje ni otros objetos debajo de los asientos delanteros:
Colocar equipaje u otros objetos debajo de los asientos delanteros es peligroso. Los
componentes esenciales del sistema de seguridad suplementario pueden estar
dañados, y en caso de un choque lateral, las bolsas de aire adecuadas podrían no
inflarse, lo que puede resultar en heridas graves o la muerte. Para evitar que se dañen
los componentes esenciales del sistema de seguridad suplementario, no coloque el
equipaje u otros objetos debajo de los asientos delanteros.
No conduzca el vehículo con componentes del sistema de pretensores de cinturones de
seguridad/bolsa de aire dañados:
Los componentes del sistema de bolsas de aire/pretensores de cinturones de seguridad
usados o dañados deben ser cambiados después de un choque que los haga activarse o
dañarse. Solo un técnico experto, le recomendamos un técnico autorizado Mazda
puede evaluar completamente estos sistemas para ver si no funcionarán en caso de
otro accidente. Conducir con una bolsa de aire o unidad de pretensor dañada o usada
brindará menor protección en el siguiente accidente y pudiendo resultar herido o
muerto.
No desmonte partes del interior de una bolsa de aire:
Desmontar los asientos delantero, el tableros o el volante o las partes conteniendo
sensores o partes de bolsas de aire es peligroso. Estas partes contienen componentes
esenciales de la bolsa de aire. Una bolsa de aire se puede activar accidentalmente y
provocarle heridas graves. Siempre haga que un técnico autorizado Mazda desmonte
estas partes.
2-50
Equipo de seguridad esencial
Bolsas de aire SRS
CX-5_8DJ9-SP-13I_Edition1 Page62
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (68,1)
Componentes del sistema de seguridad suplementarios
Infladores y bolsas de aire de conductor/acompañante
Sensores de choque, y módulo de diagnóstico (unidad del sistema de la bolsa de aire)
Sistema de pretensores de cinturones de seguridad delanteros (página 2-24)
Sensores de bolsas de aire delantera
Sensores de choque lateral
Advertencia del sistema de pretensores de cinturones de seguridad delanteros/bolsa de
aire (página 4-40)
Infladores y bolsas de aire laterales y de cortina
Indicador de desactivación de la bolsa de aire del acompañanteí(página 2-52)
Interruptor de desactivación de la bolsa de aire del acompañanteí(página 2-52)
2-56
Equipo de seguridad esencial
íAlgunos modelos.
Bolsas de aire SRS
CX-5_8DJ9-SP-13I_Edition1 Page68
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (69,1)
Como funcionan las bolsas de aire SRS
Su Mazda está equipado con los siguientes tipos de bolsas de aire SRS. Las bolsas de aire
SRS fueron diseñadas para trabajar junto con los cinturones de seguridad para ayudar a
reducir las heridas en caso de accidente.
Las bolsas de aire SRS fueron diseñadas para proveer mayor protección a los pasajeros
además de las funciones de los cinturones de seguridad. Asegúrese de usar correctamente
los cinturones de seguridad.
qPretensores de cinturones de seguridad delanteros
Los pretensores de cinturones de seguridad delantero fueron diseñados para activarse en
caso de choques moderados o severos frontales, casi frontales. Además, durante un choque
lateral, el pretensor funciona del lado en que ocurre el choque.
qBolsa de aire del conductor
La bolsas de aire del conductor está montada en el volante.
Cuando los sensores de choque de las bolsas de aire detectan un impacto frontal de mayor
fuerza que moderada, la bolsa de aire del conductor se infla rápidamente ayudando a
reducir heridas principalmente en la cabeza o pecho del conductor al golpearse
directamente con el volante.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
Equipo de seguridad esencial
Bolsas de aire SRS
2-57
CX-5_8DJ9-SP-13I_Edition1 Page69
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (70,1)
qBolsa de aire del acompañante
La bolsa de aire del acompañante está montada en el tablero del lado del acompañante.
El mecanismo de inflado de la bolsa del acompañante es el mismo que para la bolsa de aire
del conductor, tal cual lo indicado anteriormente.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
qBolsas de aire laterales
Las bolsas de aire laterales están montadas en los lados de afuera de los respaldos
delanteros.
Cuando los sensores de choque de bolsas de aire detectan un choque lateral de mayor
fuerza que moderada, el sistema infla solo la bolsa de aire lateral del lado del vehículo que
ha sido chocado. La bolsa de aire lateral se infla rápidamente para reducir las heridas en el
pecho del conductor o acompañante al golpearse directamente con partes del interior como
una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
2-58
Equipo de seguridad esencial
Bolsas de aire SRS
CX-5_8DJ9-SP-13I_Edition1 Page70
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (71,1)
qBolsas de aire de cortina
Las bolsas de aire de cortina están montadas en los pilares de ventana delantero y trasero, y
el borde del techo a lo largo de ambos lados.
Cuando los sensores de choque de bolsa de aire detectan un choque lateral de mayor fuerza
que moderada, la bolsa de aire de cortina se infla rápidamente y ayuda a reducir las heridas
principalmente en la cabeza de los pasajeros traseros del lado de afuera al golpearse
directamente con partes del interior como una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
Sólo una bolsa de aire lateral y de cortina se
inflará del lado del vehículo que recibe la fuerza
del impacto.
qLuz de advertencia/Advertencia sonora
Un malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-40.
Consulte la sección Advertencia sonora del sistema de pretensores de cinturones de
seguridad delanteros/bolsa de aire en la página 7-49.
Equipo de seguridad esencial
Bolsas de aire SRS
2-59
CX-5_8DJ9-SP-13I_Edition1 Page71
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (81,1)
Botón de cancelación de sensor de
intrusiones (con sistema antirrobo)í
Para cancelar el sensor de intrusiones
(parte del sistema antirrobos), oprima el
botón de cancelación de sensor de
intrusiones en menos de 20 segundos
después de oprimir el botón para cerrar y
las luces de aviso de peligro destellarán
tres veces. Consulte la sección sobre el
sistema antirrobos (Modelos europeos) en
la página 3-46.
qRango de funcionamiento
El sistema funciona solo cuando el
conductor está en un vehículo o dentro del
rango de funcionamiento mientras se usa
la llave.
Arrancando el motor
NOTA
lSe podría arrancar el motor incluso si
la llave está fuera del vehículo y
extremadamente cerca de una puerta
y ventanilla, sin embargo, siempre
arranque el motor desde el asiento
del conductor.
Si se intenta arrancar el vehículo y la
llave no está en el vehículo, el
vehículo no volverá a arrancar
después de apagarlo y el arranque a
botón está desconectado.
lEl compartimiento para equipajes
está fuera del rango de
funcionamiento seguro, sin embargo,
si la llave (transmisor) puede
funcionar el motor arrancará.
Con función de entrada sin llave
avanzada
Antena interior
Rango de
funcionamiento
Antes de conducir
Llaves
3-7íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page81
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (98,1)
Precauciones de combustible y gases del escape
qEspecificaciones del combustible (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Los vehículos con convertidores catalíticos o sensores de oxígeno SOLO deben usar
COMBUSTIBLE SIN PLOMO, que reducirá las emisiones de gases y reducirá la suciedad
de las bujías de encendido al mínimo.
Su Mazda funcionará mejor con el combustible indicado en el cuadro.
CombustibleNúmero de octano
investigadoPaís
Combustible sin plomo
Premium
(de acuerdo con EN 228
y dentro E10 )
*195 o mayorNueva Caledonia, Turquía, Azerbaiján, Armenia, Georgia,
Islas Canarias, Reunión, Marruecos, Austria, Grecia, Italia,
Suiza, Bélgica, Dinamarca, Finlandia, Noruega, Portugal,
España, Suecia, Hungría, Alemania, Polonia, Bulgaria,
Croacia, Eslovenia, Luxemburgo, Eslovaquia, Latvia,
Lituania, Rusia, Bielorrusia, Francia, Ucrania, Checo,
Estonia, Faeroe, Islandia, Rumania, Países Bajos,
Macedonia, Bosnia y Herzegovina, Serbia, Montenegro,
Albania, Moldava, Martinica, Guayana francesa,
Guadalupe, Chipre, Malta, Irlanda, Reino Unido, Tahití,
Vanuatu, Irán, Emiratos Árabes, Líbano, Israel, Argelia,
Libia, Túnez, Madagascar, Guatemala, Bolivia, Honduras,
Nicaragua, Aruba, Singapur, Hong Kong, Malasia, Macau,
Mauritania, Jamaica, Barbados, Granada, St. Lucia, St.
Vincent, Antigua
Combustible Premium
sin plomo (dentro E20)95 o mayor Tailandia
Combustible normal sin
plomo92 o mayor Egipto, Myanmar
90 o mayorTaiwán, Vietnam, Filipinas, Islas Marshall, Ustt
*2, Kuwait,
Omán, Qatar, Arabia Saudita, Siria, Bahrain, Jordania,
Nigeria, Angola, Chile, El Salvador, Costa Rica, Ecuador,
Haití, Colombia, República Dominicana
(volante a la izquierda), Panamá, Perú, Islas Vírgenes,
Curazao, St.Martin, Indonesia, Brunei, Nepal, Sri Lanka,
Fiji, Papua Nueva Guinea, Zimbawe, Sudáfrica, Trinidad y
Tobago, Dominica, Laos, Camboya, Irak
*1 Europa
*2 República de Palau & Estados Federados de Micronesia
El uso de gasolina de octanaje menor puede hacer que el sistema de control de emisiones
pierda efectividad. También puede producir detonaciones en el motor o dañarlo seriamente.
3-24
Antes de conducir
Combustible y emisiones
CX-5_8DJ9-SP-13I_Edition1 Page98
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (99,1)

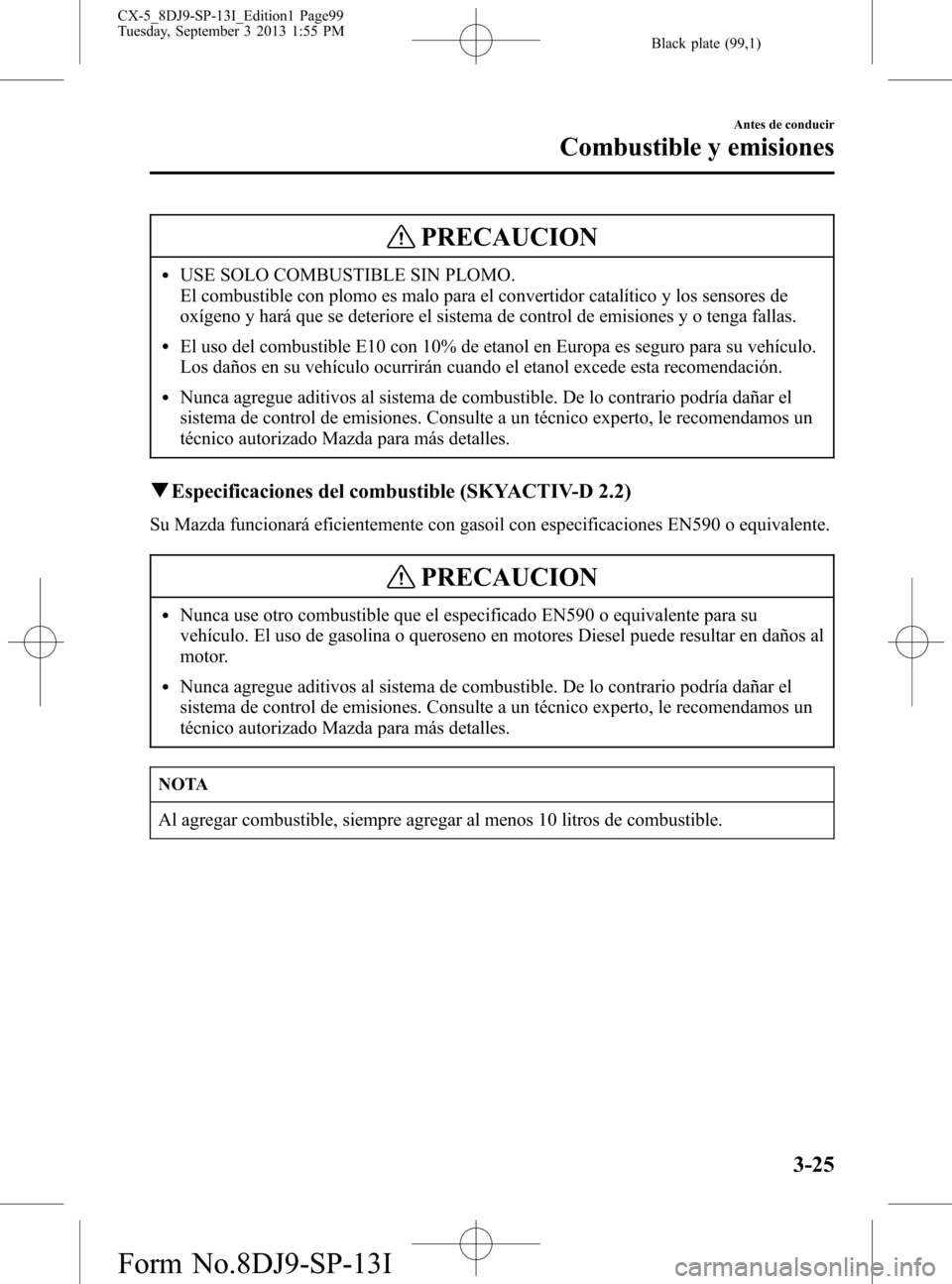

PRECAUCION
lUSE SOLO COMBUSTIBLE SIN PLOMO.
El combustible con plomo es malo para el convertidor catalítico y los sensores de
oxígeno y hará que se deteriore el sistema de control de emisiones y o tenga fallas.
lEl uso del combustible E10 con 10% de etanol en Europa es seguro para su vehículo.
Los daños en su vehículo ocurrirán cuando el etanol excede esta recomendación.
lNunca agregue aditivos al sistema de combustible. De lo contrario podría dañar el
sistema de control de emisiones. Consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda para más detalles.
qEspecificaciones del combustible (SKYACTIV-D 2.2)
Su Mazda funcionará eficientemente con gasoil con especificaciones EN590 o equivalente.
PRECAUCION
lNunca use otro combustible que el especificado EN590 o equivalente para su
vehículo. El uso de gasolina o queroseno en motores Diesel puede resultar en daños al
motor.
lNunca agregue aditivos al sistema de combustible. De lo contrario podría dañar el
sistema de control de emisiones. Consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda para más detalles.
NOTA
Al agregar combustible, siempre agregar al menos 10 litros de combustible.
Antes de conducir
Combustible y emisiones
3-25
CX-5_8DJ9-SP-13I_Edition1 Page99
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I

Black plate (109,1)
Reduciendo el reflejo de los faros
Espejo para día/noche manual
Tire de la palanca para día/noche hacia
adelante para conducir de día. Tire hacia
atrás para reducir el reflejo de los faros de
los automóviles que vienen detrás.
Noche DíaPalanca para día/noche
Espejo con atenuación automática
El espejo con atenuación automática
reduce automáticamente el reflejo de los
faros de los vehículos que vienen detrás
cuando el encendido se encuentra en ON.
Oprima el botón ON/OFF
para
cancelar la función de atenuación
automática. El indicador se apagará.
Para reactivar la función de atenuación
automática, oprima el botón ON/OFF
.
El indicador se encenderá.
Botón ON/OFF Indicador
NOTA
No use un limpiador de vidrios ni
suspenda objetos en o alrededor del
sensor de luces. De lo contrario, la
sensibilidad del sensor de luces se verá
afectada y no podría funcionar
normalmente.
Sensor de luz
La función de atenuación automática se
cancela cuando el encendido se
encuentra en ON y la palanca de
cambios en la posición de marcha atrás
(R).
Antes de conducir
Espejos
3-35
CX-5_8DJ9-SP-13I_Edition1 Page109
Tuesday, September 3 2013 1:55 PM
Form No.8DJ9-SP-13I
