lDie Leuchte leuchtet weiter, selbst
wenn der Toter-Winkel-Schalter (BSM)
ausgeschaltet wird.
lWährend der Fahrt wird die Leuchte
eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen
Straße, wenn der Radarsensor nur
wenige Fahrzeuge erfassen kann, wird
das System auf Pause geschaltet
(Display/Kontrollleuchte Toter-Winkel-
Assistent (BSM) OFF leuchtet im
Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.

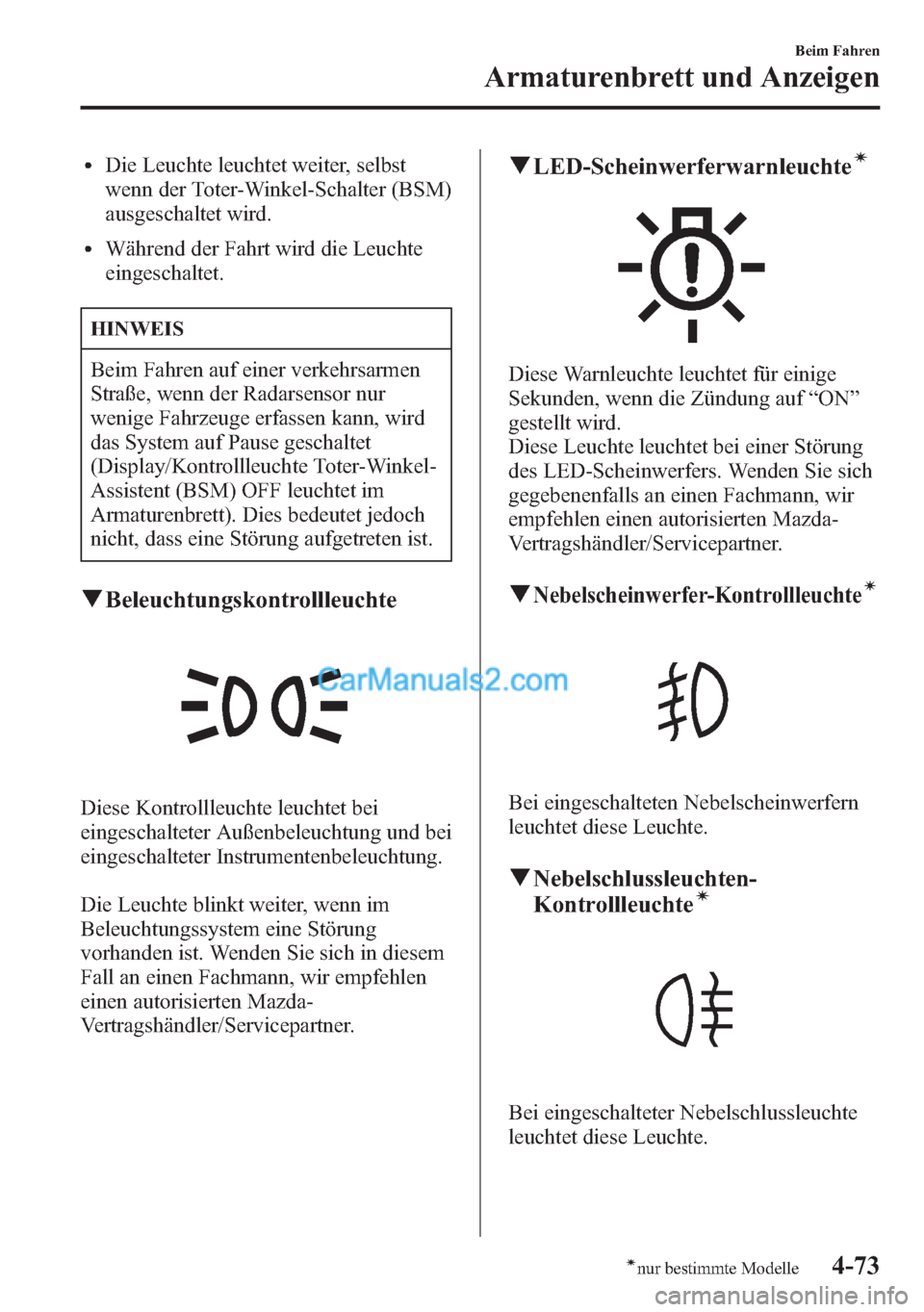

qBeleuchtungskontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschalteter Außenbeleuchtung und bei
eingeschalteter Instrumentenbeleuchtung.
Die Leuchte blinkt weiter, wenn im
Beleuchtungssystem eine Störung
vorhanden ist. Wenden Sie sich in diesem
Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qLED-Scheinwerferwarnleuchteí
Diese Warnleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Diese Leuchte leuchtet bei einer Störung
des LED-Scheinwerfers. Wenden Sie sich
gegebenenfalls an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qNebelscheinwerfer-Kontrollleuchteí
Bei eingeschalteten Nebelscheinwerfern
leuchtet diese Leuchte.
qNebelschlussleuchten-
Kontrollleuchteí
Bei eingeschalteter Nebelschlussleuchte
leuchtet diese Leuchte.
Beim Fahren
Armaturenbrett und Anzeigen
4-73ínur bestimmte Modelle

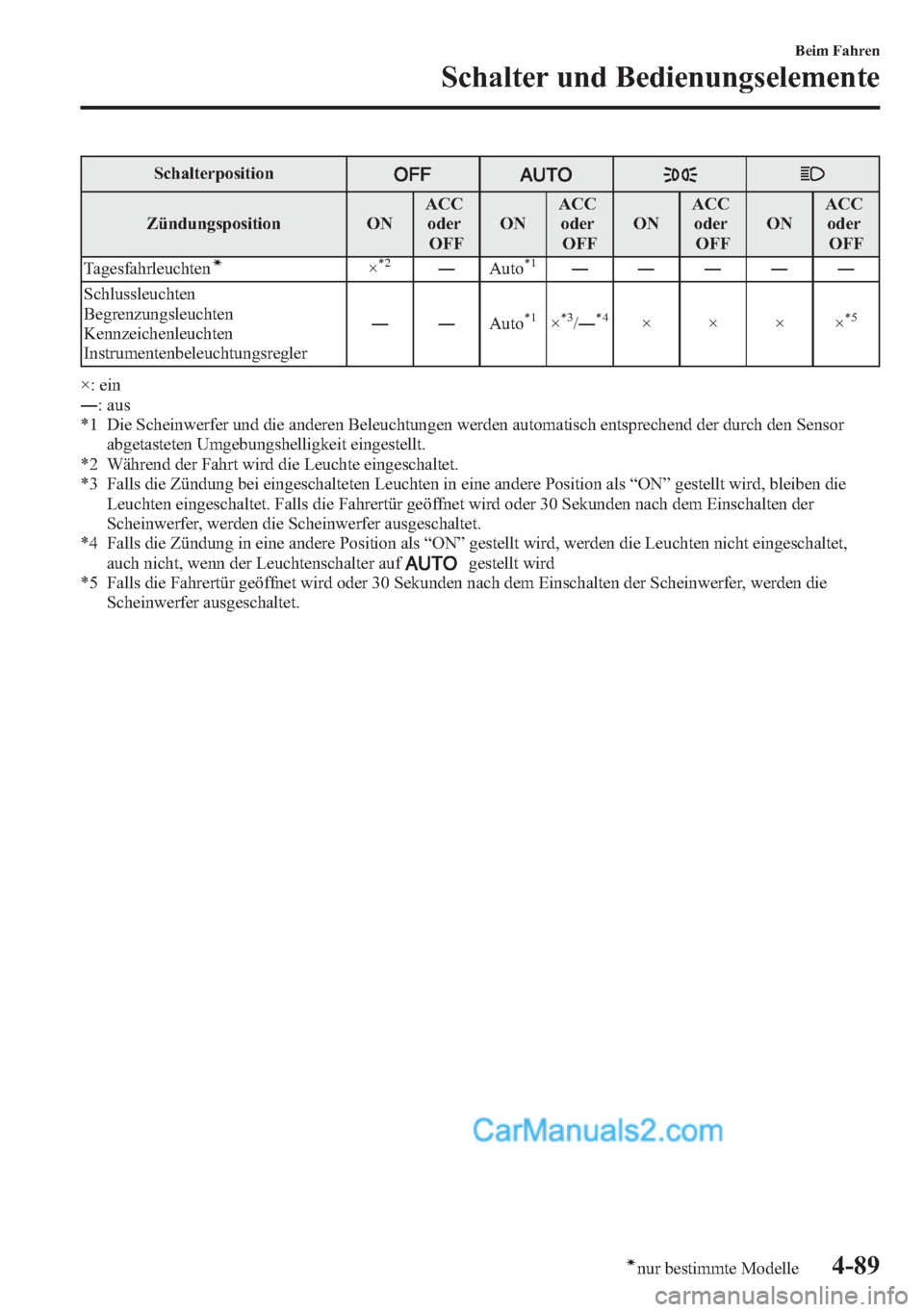

Schalterposition
Zündungsposition ONACC
oder
OFFONACC
oder
OFFONACC
oder
OFFONACC
oder
OFF
Tagesfahrleuchten
í×*2―Auto*1―――――
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler――Auto
*1×*3/―*4××××*5
×: ein
―: aus
*1 Die Scheinwerfer und die anderen Beleuchtungen werden automatisch entsprechend der durch den Sensor
abgetasteten Umgebungshelligkeit eingestellt.
*2 Während der Fahrt wird die Leuchte eingeschaltet.
*3 Falls die Zündung bei eingeschalteten Leuchten in eine andere Position als“ON”gestellt wird, bleiben die
Leuchten eingeschaltet. Falls die Fahrertür geöffnet wird oder 30 Sekunden nach dem Einschalten der
Scheinwerfer, werden die Scheinwerfer ausgeschaltet.
*4 Falls die Zündung in eine andere Position als“ON”gestellt wird, werden die Leuchten nicht eingeschaltet,
auch nicht, wenn der Leuchtenschalter auf
gestellt wird
*5 Falls die Fahrertür geöffnet wird oder 30 Sekunden nach dem Einschalten der Scheinwerfer, werden die
Scheinwerfer ausgeschaltet.
Beim Fahren
Schalter und Bedienungselemente
4-89ínur bestimmte Modelle

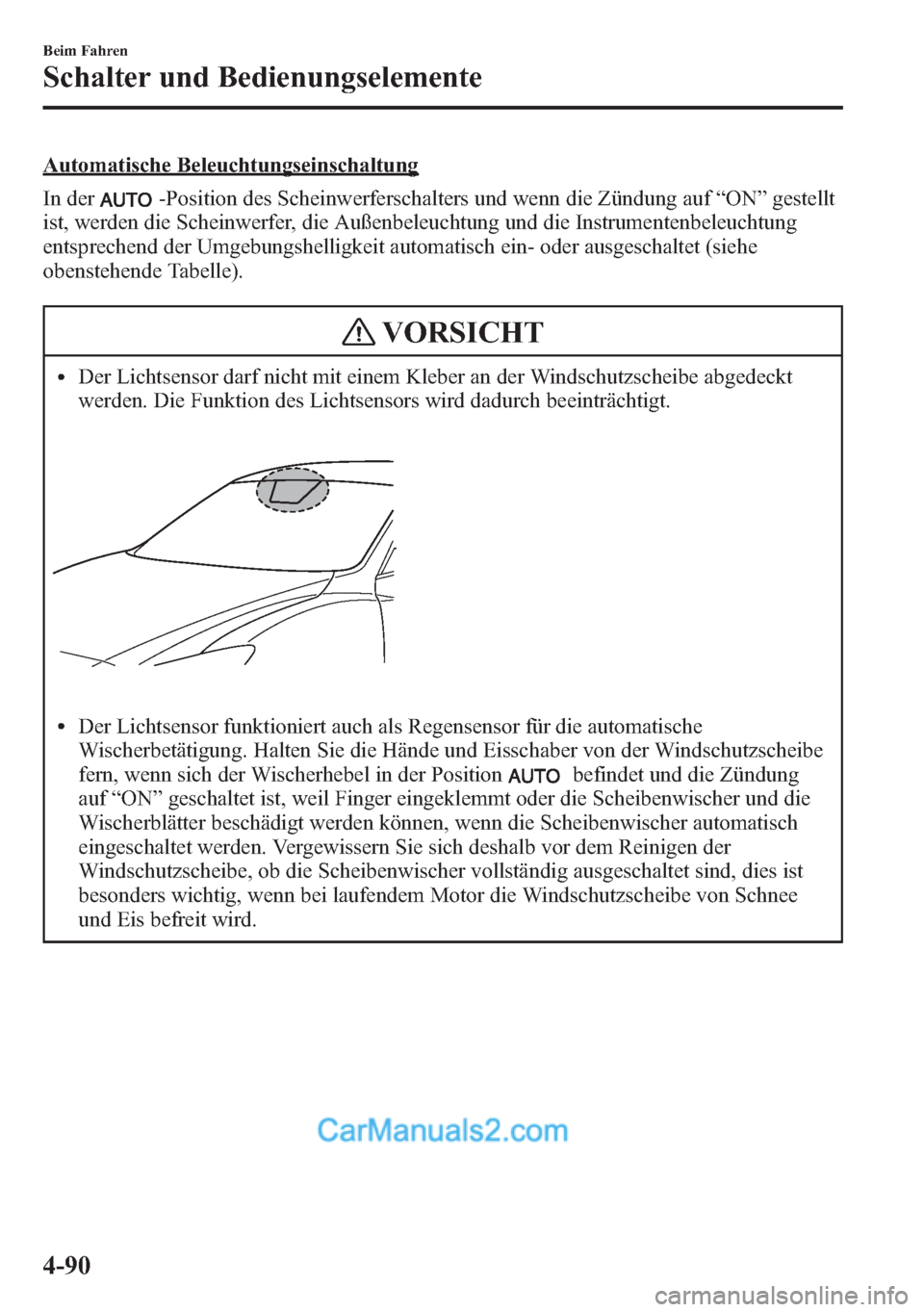

Automatische Beleuchtungseinschaltung
In der
-Position des Scheinwerferschalters und wenn die Zündung auf“ON”gestellt
ist, werden die Scheinwerfer, die Außenbeleuchtung und die Instrumentenbeleuchtung
entsprechend der Umgebungshelligkeit automatisch ein- oder ausgeschaltet (siehe
obenstehende Tabelle).
VORSICHT
lDer Lichtsensor darf nicht mit einem Kleber an der Windschutzscheibe abgedeckt
werden. Die Funktion des Lichtsensors wird dadurch beeinträchtigt.
lDer Lichtsensor funktioniert auch als Regensensor für die automatische
Wischerbetätigung. Halten Sie die Hände und Eisschaber von der Windschutzscheibe
fern, wenn sich der Wischerhebel in der Position
befindet und die Zündung
auf“ON”geschaltet ist, weil Finger eingeklemmt oder die Scheibenwischer und die
Wischerblätter beschädigt werden können, wenn die Scheibenwischer automatisch
eingeschaltet werden. Vergewissern Sie sich deshalb vor dem Reinigen der
Windschutzscheibe, ob die Scheibenwischer vollständig ausgeschaltet sind, dies ist
besonders wichtig, wenn bei laufendem Motor die Windschutzscheibe von Schnee
und Eis befreit wird.
4-90
Beim Fahren
Schalter und Bedienungselemente

HINWEIS
lEs ist möglich, dass die Scheinwerfer, die anderen Außenleuchten und die
Armaturenbrettbeleuchtung nicht sofort ausgeschaltet werden, wenn die Umgebung
hell wird, weil der Lichtsensor annimmt, dass es Nacht ist, wenn die Umgebung
während mehrerer Minuten dunkel bleibt, wie in einem langen Tunnel, bei einem
Verkehrsstau in einem Tunnel oder in einem Parkhaus.
In diesem Fall kann das Licht durch Drehen des Lichtschalters in die Position
ausgeschaltet werden.
lDie Armaturenbrettbeleuchtung lässt sich mit dem Knopf im Armaturenbrett
einstellen. Der Blendschutz lässt sich durch Drehen des Knopfs ändern, bis ein
akustisches Signal ertönt. Zum Einstellen der Helligkeit der
Armaturenbrettbeleuchtung:
Siehe Abschnitt“
Instrumentenbeleuchtungsregler”auf Seite 4-27.
lDie Empfindlichkeit für die automatischeBeleuchtungseinstellunglässt sich ändern.
Siehe“Individuelle Einstellungen”auf Seite 9-13.

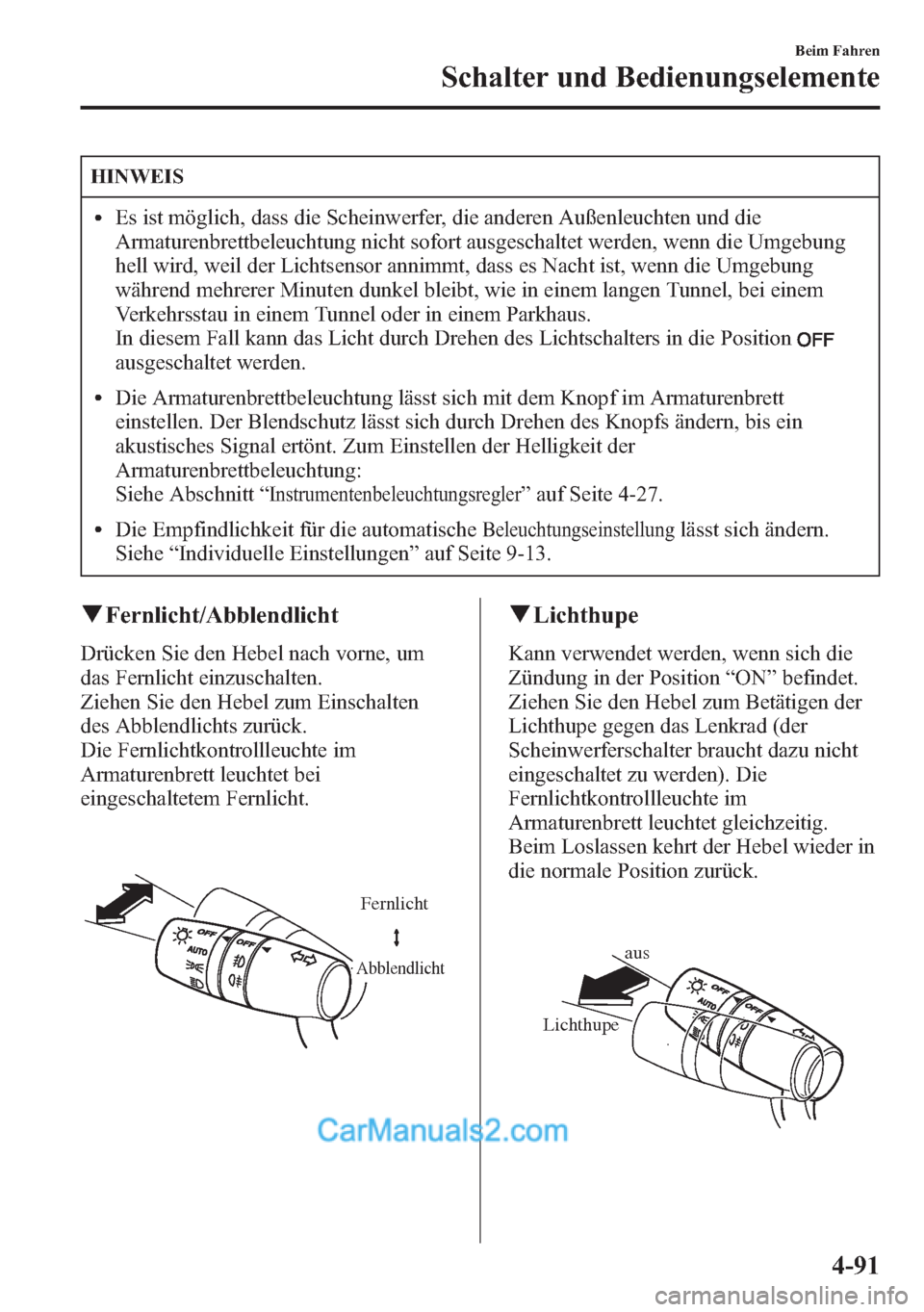

qFernlicht/Abblendlicht
Drücken Sie den Hebel nach vorne, um
das Fernlicht einzuschalten.
Ziehen Sie den Hebel zum Einschalten
des Abblendlichts zurück.
Die Fernlichtkontrollleuchte im
Armaturenbrett leuchtet bei
eingeschaltetem Fernlicht.
Fernlicht
Abblendlicht
qLichthupe
Kann verwendet werden, wenn sich die
Zündung in der Position“ON”befindet.
Ziehen Sie den Hebel zum Betätigen der
Lichthupe gegen das Lenkrad (der
Scheinwerferschalter braucht dazu nicht
eingeschaltet zu werden). Die
Fernlichtkontrollleuchte im
Armaturenbrett leuchtet gleichzeitig.
Beim Loslassen kehrt der Hebel wieder in
die normale Position zurück.
aus
Lichthupe
Beim Fahren
Schalter und Bedienungselemente
4-91

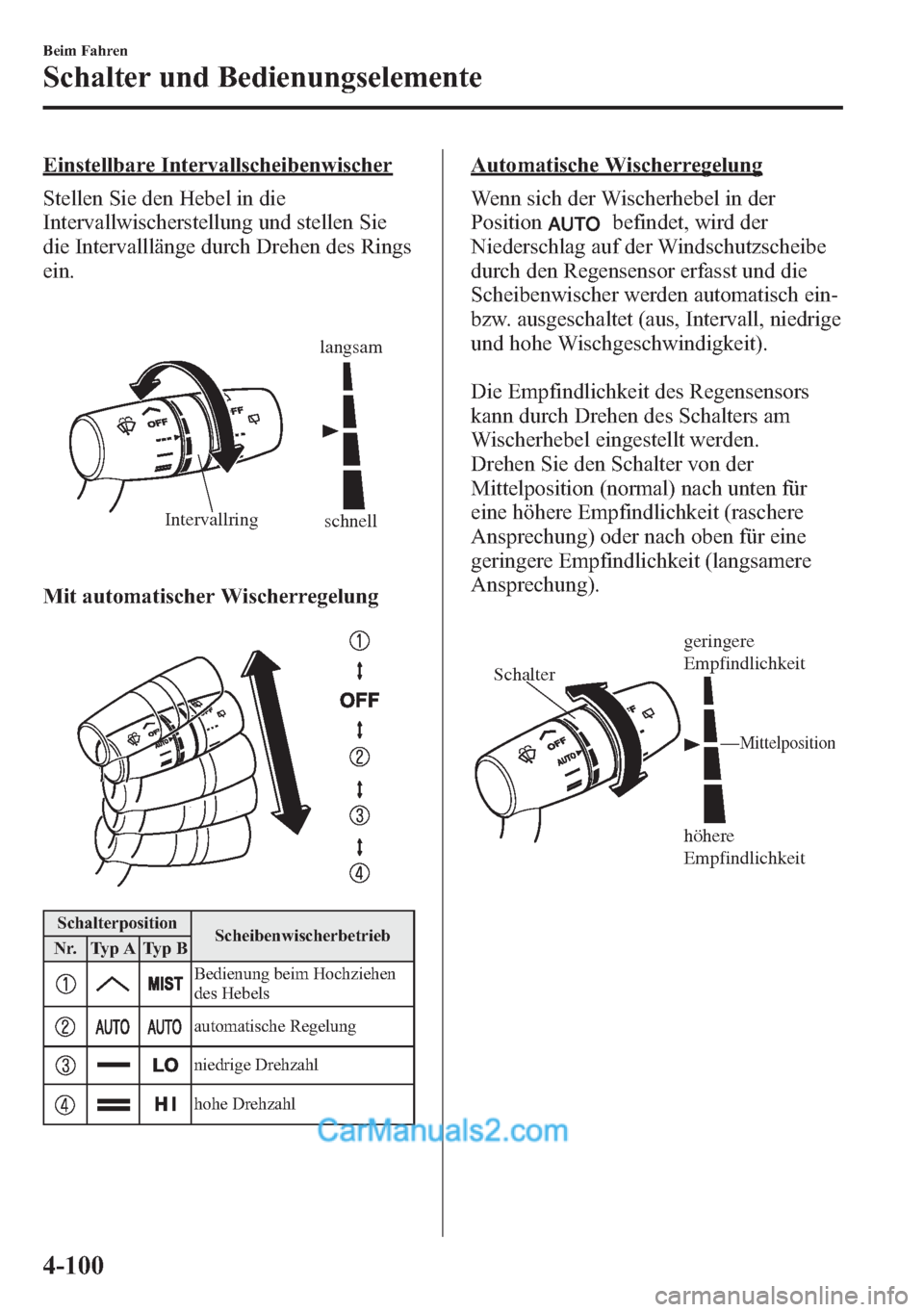

Einstellbare Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.
Intervallringschnell
langsam
Mit automatischer Wischerregelung
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Bedienung beim Hochziehen
des Hebels
automatische Regelung
niedrige Drehzahl
hohe Drehzahl
Automatische Wischerregelung
Wenn sich der Wischerhebel in der
Position
befindet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch ein-
bzw. ausgeschaltet (aus, Intervall, niedrige
und hohe Wischgeschwindigkeit).
Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach unten für
eine höhere Empfindlichkeit (raschere
Ansprechung) oder nach oben für eine
geringere Empfindlichkeit (langsamere
Ansprechung).
höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition
4-100
Beim Fahren
Schalter und Bedienungselemente

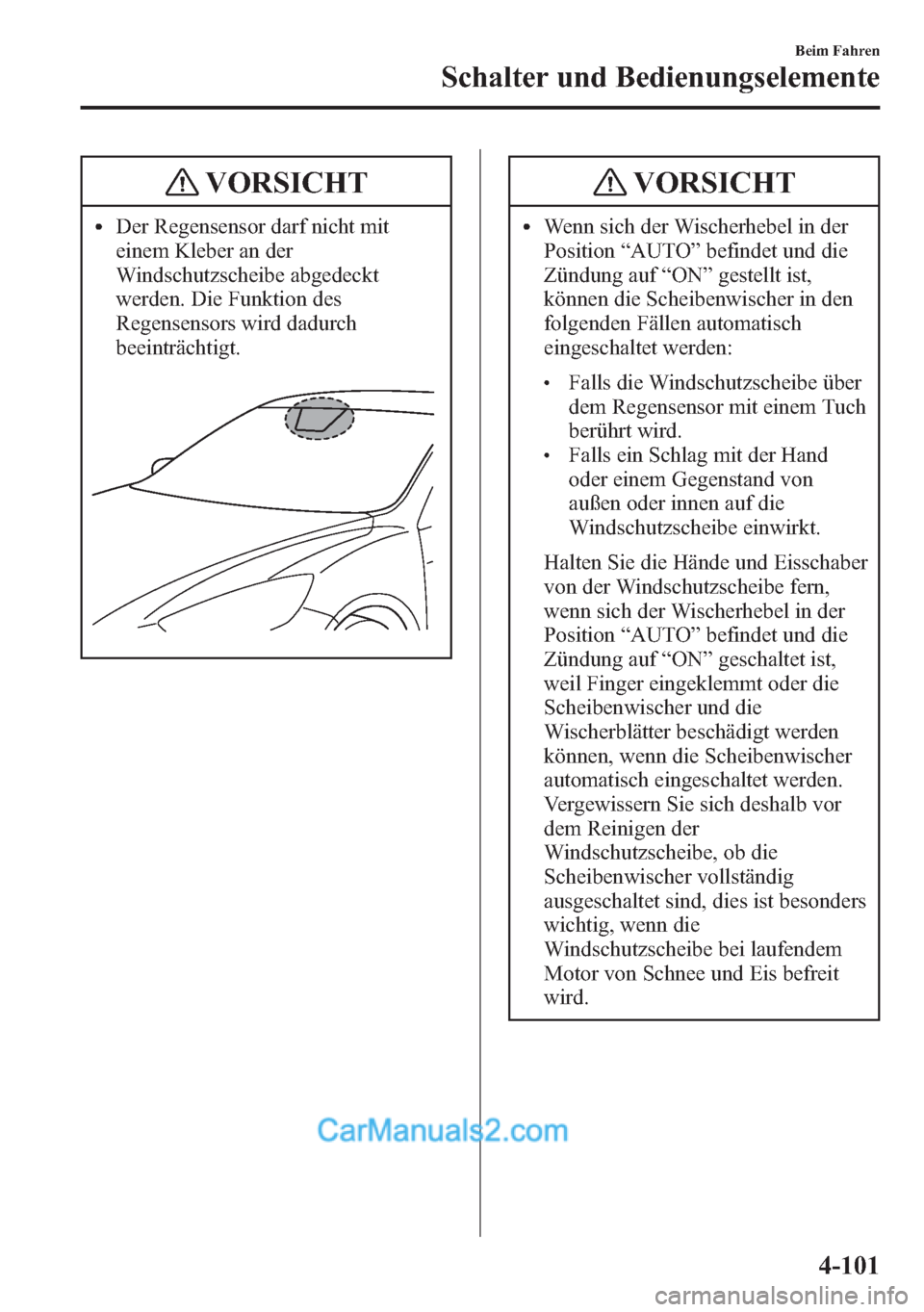

VORSICHT
lDer Regensensor darf nicht mit
einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
Beim Fahren
Schalter und Bedienungselemente
4-101

HINWEIS

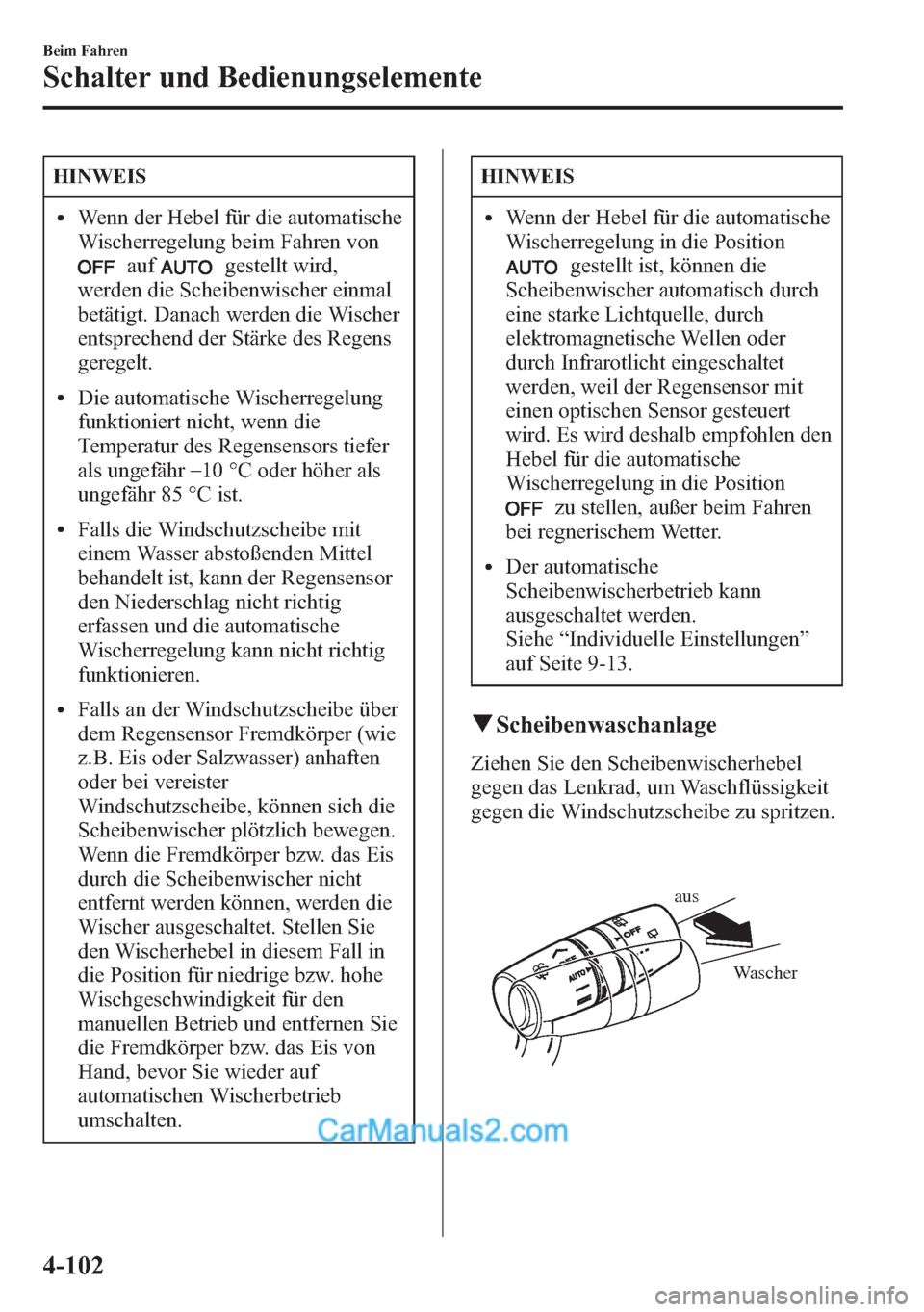

lWenn der Hebel für die automatische
Wischerregelung beim Fahren von
aufgestellt wird,
werden die Scheibenwischer einmal
betätigt. Danach werden die Wischer
entsprechend der Stärke des Regens
geregelt.
lDie automatische Wischerregelung
funktioniert nicht, wenn die
Temperatur des Regensensors tiefer
als ungefähr_
10 °C oder höher als
ungefähr 85 °C ist.
lFalls die Windschutzscheibe mit
einem Wasser abstoßenden Mittel
behandelt ist, kann der Regensensor
den Niederschlag nicht richtig
erfassen und die automatische
Wischerregelung kann nicht richtig
funktionieren.
lFalls an der Windschutzscheibe über
dem Regensensor Fremdkörper (wie
z.B. Eis oder Salzwasser) anhaften
oder bei vereister
Windschutzscheibe, können sich die
Scheibenwischer plötzlich bewegen.
Wenn die Fremdkörper bzw. das Eis
durch die Scheibenwischer nicht
entfernt werden können, werden die
Wischer ausgeschaltet. Stellen Sie
den Wischerhebel in diesem Fall in
die Position für niedrige bzw. hohe
Wischgeschwindigkeit für den
manuellen Betrieb und entfernen Sie
die Fremdkörper bzw. das Eis von
Hand, bevor Sie wieder auf
automatischen Wischerbetrieb
umschalten.
HINWEIS
lWenn der Hebel für die automatische
Wischerregelung in die Position
gestellt ist, können die
Scheibenwischer automatisch durch
eine starke Lichtquelle, durch
elektromagnetische Wellen oder
durch Infrarotlicht eingeschaltet
werden, weil der Regensensor mit
einen optischen Sensor gesteuert
wird. Es wird deshalb empfohlen den
Hebel für die automatische
Wischerregelung in die Position
zu stellen, außer beim Fahren
bei regnerischem Wetter.
lDer automatische
Scheibenwischerbetrieb kann
ausgeschaltet werden.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qScheibenwaschanlage
Ziehen Sie den Scheibenwischerhebel
gegen das Lenkrad, um Waschflüssigkeit
gegen die Windschutzscheibe zu spritzen.
Wascher aus
4-102
Beim Fahren
Schalter und Bedienungselemente

i-ACTIVSENSEí

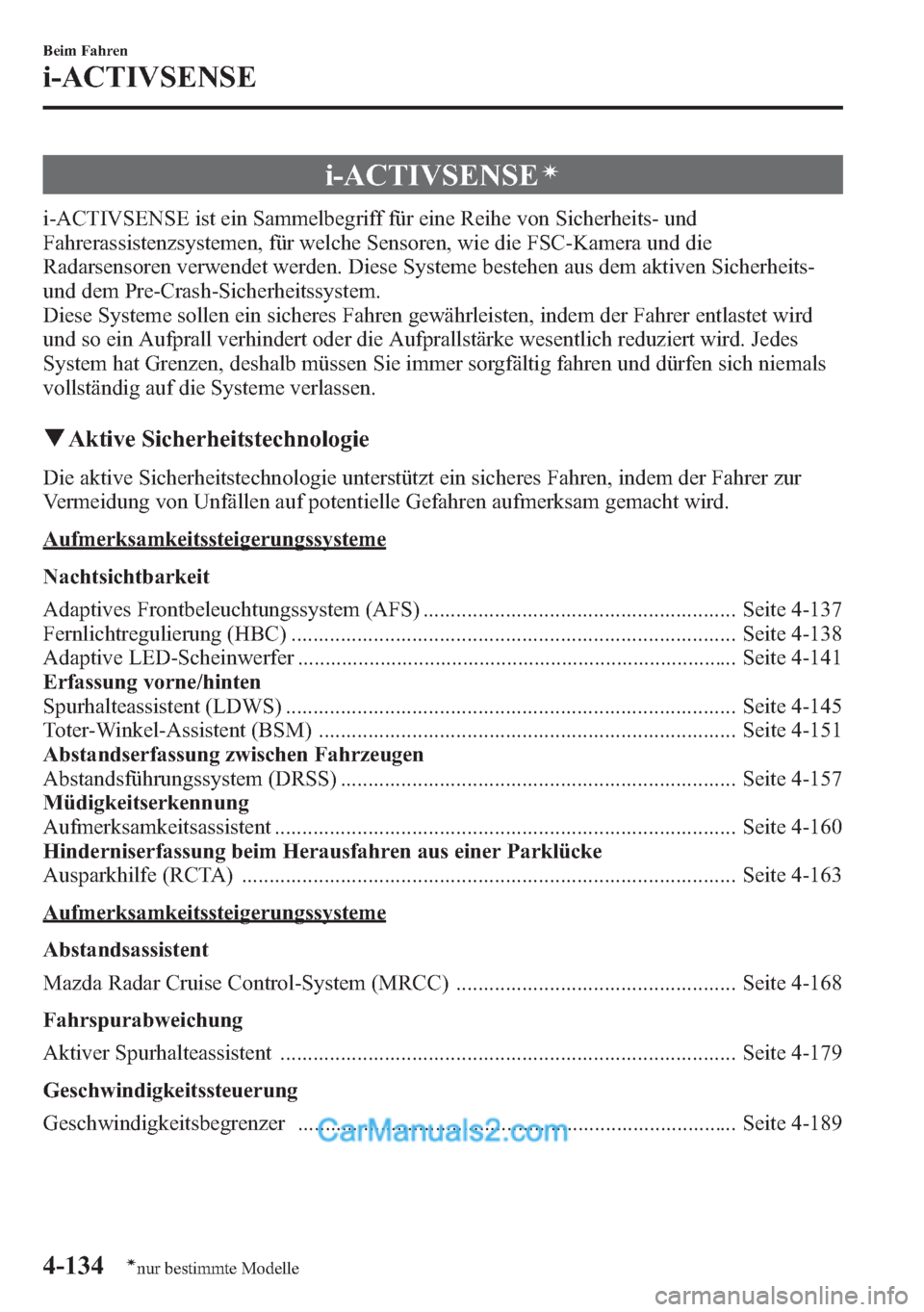

i-ACTIVSENSE ist ein Sammelbegriff für eine Reihe von Sicherheits- und
Fahrerassistenzsystemen, für welche Sensoren, wie die FSC-Kamera und die
Radarsensoren verwendet werden. Diese Systeme bestehen aus dem aktiven Sicherheits-
und dem Pre-Crash-Sicherheitssystem.
Diese Systeme sollen ein sicheres Fahren gewährleisten, indem der Fahrer entlastet wird
und so ein Aufprall verhindert oder die Aufprallstärke wesentlich reduziert wird. Jedes
System hat Grenzen, deshalb müssen Sie immer sorgfältig fahren und dürfen sich niemals
vollständig auf die Systeme verlassen.
qAktive Sicherheitstechnologie
Die aktive Sicherheitstechnologie unterstützt ein sicheres Fahren, indem der Fahrer zur
Vermeidung von Unfällen auf potentielle Gefahren aufmerksam gemacht wird.
Aufmerksamkeitssteigerungssysteme
Nachtsichtbarkeit
Adaptives Frontbeleuchtungssystem (AFS) ......................................................... Seite 4-137
Fernlichtregulierung (HBC) ................................................................................. Seite 4-138
Adaptive LED-Scheinwerfer ................................................................................ Seite 4-141
Erfassung vorne/hinten
Spurhalteassistent (LDWS) .................................................................................. Seite 4-145
Toter-Winkel-Assistent (BSM) ............................................................................ Seite 4-151
Abstandserfassung zwischen Fahrzeugen
Abstandsführungssystem (DRSS) ........................................................................ Seite 4-157
Müdigkeitserkennung
Aufmerksamkeitsassistent .................................................................................... Seite 4-160
Hinderniserfassung beim Herausfahren aus einer Parklücke
Ausparkhilfe (RCTA) .......................................................................................... Seite 4-163
Aufmerksamkeitssteigerungssysteme
Abstandsassistent
Mazda Radar Cruise Control-System (MRCC) ................................................... Seite 4-168
Fahrspurabweichung
Aktiver Spurhalteassistent ................................................................................... Seite 4-179
Geschwindigkeitssteuerung
Geschwindigkeitsbegrenzer ................................................................................ Seite 4-189
4-134
Beim Fahren
ínur bestimmte Modelle
i-ACTIVSENSE

qPre Crash-Sicherheitstechnologie
Die Pre Crash-Sicherheitstechnologie soll Kollisionen verhindern oder wenigstens die
Stärke eines Aufpralls vermindern, falls ein Aufprall unvermeidbar ist.
Verminderung von Aufprallbeschädigungen im niedrigen Geschwindigkeitsbereich
Vorwärtsfahrt
City-Notbremsassistent [vorwärts] (SCBS F) ...................................................... Seite 4-194
Rückwärtsfahrt
City-Notbremsassistent [rückwärts] (SCBS R) .................................................... Seite 4-200
Verminderung von Aufprallbeschädigungen im mittleren und hohen
Geschwindigkeitsbereich
Notbremsassistent (SBS) ..................................................................................... Seite 4-206
qKamera und Sensoren
FSC-Kamera
Mit der FSC-Kamera werden Fahrspurmarkierungen, Scheinwerfer, Schlussleuchten und
Straßenbeleuchtungen in der Nacht erfasst. Die folgenden Systeme verwenden die FSC-
Kamera ebenfalls.
lFernlichtregulierung (HBC)
lSpurhalteassistent (LDWS)
lAdaptive LED-Scheinwerfer
lAufmerksamkeitsassistent
lAktiver Spurhalteassistent
lNotbremsassistent (SBS)
Die FSC-Kamera befindet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe“FSC-Kamera”auf Seite 4-209.
Radarsensor (vorne)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug reflektierten Radiowellen wieder. Der Radarsensor (vorne) wird
ebenfalls von den folgenden Systemen verwendet.
lMazda Radar Cruise Control-System (MRCC)
lAbstandsführungssystem (DRSS)
lNotbremsassistent (SBS)
Beim Fahren
i-ACTIVSENSE
4-135

Der Radarsensor (vorne) befindet sich an der Rückseite des Kühlergrills.
Siehe“Radarsensor (vorne)”auf Seite 4-212.
Lasersensor (vorne)
Der Lasersensor (vorne) strahlt einen Laserstrahl mit einer ähnlichen Wellenlänge wie
Infrarot ab und empfängt den an einem vorausfahrenden Fahrzeug reflektierten Strahl, der
für die Messung ausgewertet wird. Der Lasersensor (vorne) wird ebenfalls von den
folgenden Systemen verwendet.
lNotbremsassistent (SBS)
lCity-Notbremsassistent [vorwärts] (SCBS F)
Der Lasersensor (vorne) befindet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe“Lasersensor (vorne)”auf Seite 4-215.
Radarsensoren (hinten)
Die Radarsensoren (hinten) strahlen Radiowellen ab und empfangen die an einem sich von
hinten nähernden Fahrzeug reflektierten Radiowellen wieder. Die Radarsensoren (hinten)
werden ebenfalls von den folgenden Systemen verwendet.
lToter-Winkel-Assistent (BSM)
lAusparkhilfe (RCTA)
Die Radarsensoren (hinten) sind im hinteren Stoßfänger auf der linken und rechten Seite
eingebaut.
Siehe“Radarsensoren (hinten)”auf Seite 4-218.
Ultraschallsensoren (hinten)
Die Ultraschallsensoren (hinten) strahlen Ultraschallwellen ab und empfangen die an einem
Hindernis reflektierten Ultraschallwellen hinter dem Fahrzeug ab. Die Ultraschallsensoren
(hinten) werden ebenfalls von den folgenden Systemen verwendet.
City-Notbremsassistent [rückwärts] (SCBS R)
Die Ultraschallsensoren (hinten) befinden sich im hinteren Stoßfänger.
Siehe“Ultraschallsensor (hinten)”auf Seite 4-220.
4-136
Beim Fahren
i-ACTIVSENSE
