WARNUNG
Im Ausdehnungsbereich des Kopf-Schulter-Airbags dürfen sich keine Gegenstände
befinden:
Es ist gefährlich, irgendwelche Gegenstände im Ausdehnungsbereich der Kopf-
Schulter-Airbags, wie an der Windschutzscheibe, den Türfenstern, den vorderen und
hinteren Fenstersäulen, an der Dachkante und am Haltegriff anzubringen. Bei einem
Aufprall kann das Aufblasen des Kopf-Schulter-Airbags an den vorderen und
hinteren Fenstersäulen entlang der Dachkante behindert werden, so dass kein
zusätzlicher Schutz vorhanden ist und die Airbags können sich außerdem in eine
unvorhergesehene Richtung ausdehnen. Außerdem kann der Airbag auch
aufgeschnitten werden und Gase freisetzen.
Bringen Sie deshalb am Haltegriff keine Haken oder andere Gegenstände an.
Verwenden Sie zum Aufhängen von Kleidern den Kleiderhaken. Halten Sie das Kopf-
Schulter-Airbagmodul immer frei für den Fall eines seitlichen Aufpralls.
Nach einer Auslösung eines Airbags dürfen keine Teile des Insassen-
Rückhaltesystems berührt werden:
Es ist gefährlich, nach einer Auslösung eines Airbags Teile des Insassen-
Rückhaltesystems zu berühren. Unmittelbar nach der Auslösung sind die Teile heiß.
Sie können sich Verbrennungen zuziehen.
An der Fahrzeugfrontseite dürfen keine Ausrüstungen angebracht werden:
Der Einbau von Ausrüstungen an der Fahrzeugfront, wie eines Frontschutz- oder
Rammbügels, eines Schneepfluges oder einer Winde ist gefährlich. Die Funktion der
Aufprallsensoren kann dadurch behindert werden. Die Airbags können unerwartet
oder bei einem Unfall überhaupt nicht ausgelöst werden. Die Fahrzeuginsassen auf
den Vordersitzen können sich dabei schwere Verletzungen zuziehen.
Keine Änderungen an der Radaufhängung vornehmen:
Es ist gefährlich, die Radaufhängung zu modifizieren. Durch die Änderung der
Fahrzeughöhe oder der Radaufhängung kann ein Aufprall nicht richtig erfasst
werden und durch eine unvorhergesehene Auslösung der Airbags können schwere
Verletzungen verursacht werden.
2-48
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

WARNUNG
Keine Änderungen am Insassen-Rückhaltesystem vornehmen:
Es ist gefährlich, an den Teilen und der Verkabelung des Insassen-Rückhaltesystems
Änderungen vorzunehmen. Das System kann ausgelöst oder außer Funktion gesetzt
werden. Nehmen Sie deshalb am Insassen-Rückhaltesystem keine Änderungen vor.
Bringen Sie niemals irgendwelche Verkleidungen, Plaketten usw. an den
Airbagmodulen des Insassen-Rückhaltesystems an. Bringen Sie auch keine
zusätzlichen elektrischen Ausrüstungen in der Nähe der Systemkomponenten oder der
Verkabelung an. Ein Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, kann die Vordersitze mit der entsprechenden Vorsicht
aus- und einbauen. Es ist wichtig, dass die Verkabelung und die Anschlüsse der
Airbags richtig geschützt werden, um die Airbags nicht unabsichtlich auszulösen und
die Airbaganschlüsse nicht zu beschädigen.
Verstauen Sie kein Gepäck oder andere Gegenstände unter den Vordersitzen:
Es ist gefährlich, Gegenstände unter den Vordersitzen zu verstauen. Wichtige Teile des
Insassen-Rückhaltesystems können beschädigt werden und im Falle eines Aufpralls
von der Seite werden die Seitenairbags nicht ausgelöst, was schwere und sogar
tödliche Verletzungen verursachen kann. Um eine Beschädigung der Teile des
Insassen-Rückhaltesystems auszuschließen, dürfen keine Gegenstände unter den
Vordersitzen verstaut werden.
Nicht fahren, wenn Komponenten des Airbag/Gurtstraffersystems beschädigt sind:
Ausgelöste oder beschädigte Airbags oder Gurtstrafferkomponenten müssen nach
jedem Aufprall ersetzt werden. Nur ein Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, ist in der Lage die Funktionsfähigkeit dieser
Komponenten richtig zu beurteilen. Beim Fahren mit ausgelösten Airbags oder
Gurtstraffern ist bei einem nächsten Unfall kein Schutz mehr vorhanden, so dass eine
hohe Verletzungsgefahr mit eventuell lebensgefährlichen Folgen besteht.
Keine Airbagteile entfernen:
Der Ausbau von Komponenten, wie der Vordersitze, des Armaturenbretts oder des
Lenkrads oder von Teilen an den vorderen und hinteren Fenstersäulen und entlang
der Dachkante mit Airbagteilen oder Sensoren kann gefährlich sein. In diesen Teilen
sind wichtige Airbagkomponenten vorhanden. Durch einen unabsichtlich ausgelösten
Airbag können schwere Verletzungen verursacht werden. Lassen Sie das System nur
von einem autorisierten Mazda-Vertragshändler/Servicepartner ausbauen.
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-49

Komponenten des Insassen-Rückhaltesystems
Fahrer/Beifahrerairbags und Treibsätze
Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)
Vordersitz-Gurtstraffer (Seite 2-24)
Vordere Airbagsensoren
Seitenaufprallsensoren
Airbag/Vordersitzgurtstraffer-Warnleuchte (Seite 4-36)
Seiten- und Kopf-Schulter-Airbags und Treibsätze
Beifahrerairbag-Deaktivierungskontrollleuchteí(Seite 2-51)
Deaktivierungsschalter für Beifahrerairbagí(Seite 2-51)
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-55ínur bestimmte Modelle

Auslösung des Insassen-Rückhaltesystems
Das Fahrzeug ist mit den folgenden Arten von Insassen-Rückhaltesystemen ausgerüstet.
Zur Verminderung der Verletzungen im Falle eines Unfalls funktionieren die
Rückhaltesystem-Airbags zusammen mit den Gurtstraffern.
Die Rückhaltesystem-Airbags können einen erhöhten Schutz für die Fahrzeuginsassen
zusätzlich zu den Sicherheitsgurten gewähren. Tragen Sie die Sicherheitsgurte richtig.
qVordersitz-Sicherheitsgurtstraffer
Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die
Vordersitz-Sicherheitsgurtstraffer ausgelöst. Außerdem wird bei einem Seitenaufprall der
Gurtstraffer auf der Aufprallseite ausgelöst. Die Gurtstraffer werden je nach der Art der
Airbags verschieden ausgelöst. Für Einzelheiten zur Auslösung der Gurtstraffer wird auf
“Auslösekriterien des Insassen-Rückhaltesystems”(Seite 2-59) verwiesen.
qFahrerairbag
Der Fahrerairbag befindet sich im Lenkrad.
Bei einem stärkeren Frontalaufprall sprechen die Airbagsensoren an und der Fahrerairbag
wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer mit dem
Kopf und der Brust gegen das Lenkrad prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems”verwiesen (Seite 2-59).
2-56
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

qBeifahrerairbag
Der Beifahrerairbag befindet sich im Armaturenbrett auf der Beifahrerseite.
Die Auslösung des Beifahrerairbags ist gleich wie beim vorher beschriebenen
Fahrerairbag.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems”verwiesen (Seite 2-59).
qSeitenairbags
Die Seitenairbags befinden sich in den Vordersitzlehnen auf der Außenseite.
Bei einem stärkeren Seitenaufprall sprechen die Airbagsensoren an und der Seitenairbag
auf der Aufprallseite wird sofort aufgeblasen. Der Seitenairbag wird sofort zur
Verminderung von Verletzungen aufgeblasen, wenn der Fahrer bzw. der Beifahrer mit der
Brust gegen Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems”verwiesen (Seite 2-59).
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-57

qKopf-Schulter-Airbags
Die Kopf-Schulter-Airbags befinden sich in den vorderen und hinteren Fenstersäulen und
in der Dachkante auf beiden Seiten.
Bei einem stärkeren Seitenlaufprall sprechen die Airbagsensoren an und der Kopf-Schulter-
Airbag wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Beifahrer
mit dem Kopf gegen Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems”verwiesen (Seite 2-59).
Es werden nur die Seiten- und Kopf-Schulter-
Airbags auf der Aufprallseite ausgelöst.
qWarnleuchte/Signal
Eine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-36.
Siehe“Airbag/Vordersitzgurtstraffer-Warnsignal”auf Seite 7-51.
2-58
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

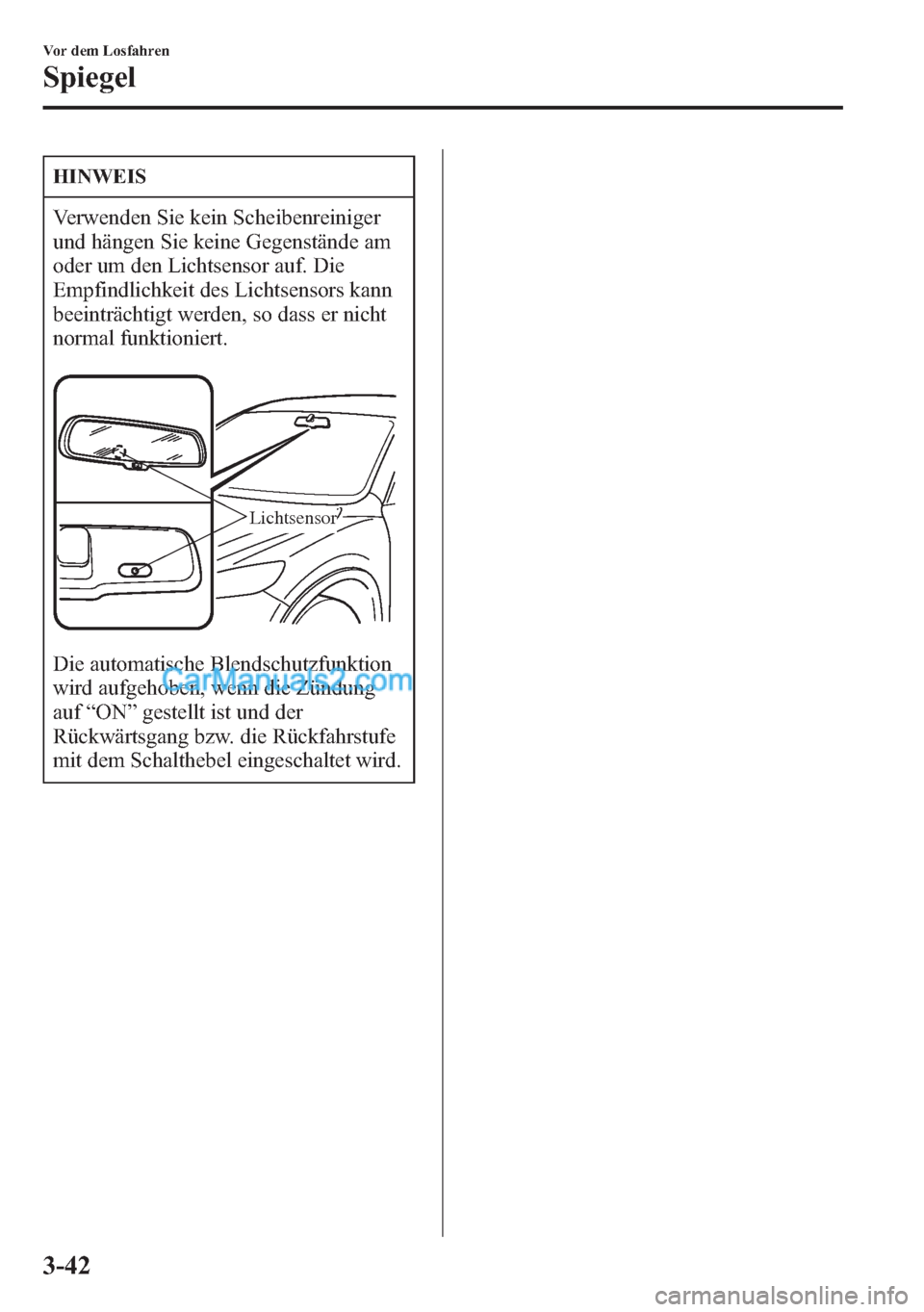

HINWEIS
Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände am
oder um den Lichtsensor auf. Die
Empfindlichkeit des Lichtsensors kann
beeinträchtigt werden, so dass er nicht
normal funktioniert.
Lichtsensor
Die automatische Blendschutzfunktion
wird aufgehoben, wenn die Zündung
auf“ON”gestellt ist und der
Rückwärtsgang bzw. die Rückfahrstufe
mit dem Schalthebel eingeschaltet wird.
3-42
Vor dem Losfahren
Spiegel

VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:
lHängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
lStellen Sie die
Sonnenblendenverlängerung wieder
zurück.
lDer Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
lDer Sensor der
Innenraumabsicherung darf nicht
verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
lEs dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
lEs dürfen nur Original-Mazda-Sitze
und -Sitzüberzüge verwendet
werden.
VORSICHT
lUm die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des
Sensors höher als die Kopfstützen
angeordnet werden.
Innenraumabsicherung
und Sensorblende
qBedienung
Bedingungen für die Auslösung der
Sirene
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:
lEntriegeln einer Tür mit dem Schlüssel
oder einem Türverriegelungsknopf.
lGewaltsames Aufbrechen einer Tür,
der Motorhaube oder der Heckklappe
lÖffnen der Motorhaube mit dem
Entriegelungszug.
lEinschalten der Zündung auf“ON”
ohne Betätigung des Motorstartknopfs.
lErfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.
Vor dem Losfahren
Sicherheitssystem
3-55

4Beim Fahren
Informationen zum sicheren Fahren und Bremsen.
Anlassen und Abstellen des Motors ....... 4-2
Zündschalter ........................................ 4-2
Anlassen des Motors ........................... 4-4
Ausschalten des Motors .................... 4-12
i-stop
í.............................................. 4-14
Armaturenbrett und Anzeigen ............. 4-23
Messinstrumente ............................... 4-23
Warn- und Anzeigeleuchten .............. 4-36
Getriebe .................................................. 4-74
Schaltgetriebe .................................... 4-74
Automatikgetriebe ............................. 4-77
Schalter und Bedienungselemente ....... 4-87
Beleuchtung ...................................... 4-87
Nebelscheinwerfer
í......................... 4-94
Nebelschlussleuchteí....................... 4-95
Blinker und Fahrspurwechselblinker... 4-97
Windschutzscheibenwischer und
Waschanlage ..................................... 4-98
Heckscheibenwischer und Wascher .... 4-103
Scheinwerferwascherí................... 4-104
Heckscheibenheizung ..................... 4-105
Horn ................................................ 4-106
Warnblinkanlage ............................. 4-107
Bremsen ................................................ 4-108
Bremsen .......................................... 4-108
Adaptives Bremslichtsystem ........... 4-113
Berganfahrhilfe (HLA) .................... 4-114
ABS/TCS/DSC ..................................... 4-116
Antiblockiersystem (ABS) .............. 4-116
Antriebsschlupfregelung (TCS) ...... 4-117
Dynamische Stabilitätskontrolle
(DSC) .............................................. 4-119
i-ELOOP
í........................................... 4-120
Überwachung des Kraftstoffverbrauchs... 4-123
Antriebsmodus
í.................................. 4-129
Vierradantrieb ..................................... 4-131
Servolenkung ....................................... 4-133
i-ACTIVSENSE
í................................ 4-134
Adaptives Frontbeleuchtungssystem (AFS)í... 4-137
Fernlichtregulierung (HBC)í......... 4-138
Adaptive LED-Scheinwerferí........ 4-141
Spurhalteassistent (LDWS)í.......... 4-145
Toter-Winkel-Assistent (BSM)í.... 4-151
Abstandsführungssystem (DRSS)í... 4-157
Aufmerksamkeitsassistentí............ 4-160
Ausparkhilfe (RCTA)í................... 4-163
Mazda Radar Cruise Control-System (MRCC)í... 4-168
Aktiver Spurhalteassistentí............ 4-179
Geschwindigkeitsbegrenzerí......... 4-189
City-Notbremsassistent [vorwärts] (SCBS F)í.... 4-194
City-Notbremsassistent [rückwärts] (SCBS R)í... 4-200
Notbremsassistent (SBS)í.............. 4-206
FSC-Kameraí................................ 4-209
Radarsensor (vorne)í..................... 4-212
Lasersensor (vorne)í...................... 4-215
Radarsensoren (hinten)í................ 4-218
Ultraschallsensor (hinten)í............ 4-220
Geschwindigkeitskonstanthalter
í..... 4-221
Reifendrucküberwachungssystem ..... 4-227
Diesel-Partikel-Filter ........................... 4-231
Rückfahrkamera
í.............................. 4-232
Einparkhilfe
í...................................... 4-249
4-1ínur bestimmte Modelle

HINWEIS
lFalls der Fahrer- bzw. der
Beifahrersicherheitsgurt nach dem
Ausschalten des akustischen
Warnsignals nicht angelegt wird
(leuchtende Warnleuchte) und die
Fahrzeuggeschwindigkeit mehr als
20 km/h beträgt, blinkt die
Warnleuchte und das akustische
Warnsignal wird erneut
eingeschaltet.
lDurch schwere Gegenstände auf dem
Beifahrersitz kann die
Sicherheitsgurtwarnungje nach
Gewicht des Gegenstands ausgelöst
werden.
lDamit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinflussen.
lBei einem kleinen Kind auf dem
Beifahrersitz ist es möglich, dass die
Warnleuchte nicht aufleuchtet.
Rücksitzí
Falls die Rücksitzsicherheitsgurte nicht
angelegt sind, wenn die Zündung in die
Position“ON”gestellt ist, werden der
Fahrer und der Beifahrer durch die
Warnleuchten darauf aufmerksam
gemacht.
Klimaanlage
Vollautomatische
Klimaanlage
Manuelle
Ausführung
Die Warnleuchten leuchten in zwei
Farben. Bei nicht angelegtem
Sicherheitsgurt leuchtet eine rote
Warnleuchte. Bei angelegtem
Sicherheitsgurt leuchtet eine grüne
Warnleuchte. Die Warnleuchten leuchten
auch, wenn sich keine Fahrzeuginsassen
auf den Rücksitzen befinden. Das
akustische Warnsignal ertönt nur, wenn
ein Sicherheitsgurt nach dem Anlegen
wieder gelöst wird.
HINWEIS
Falls die Rücksitz-Sicherheitsgurte nach
dem Anlassen des Motors für eine
bestimmte Zeit nicht angelegt werden,
erlöschen die Warnleuchten.
4-58
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen
