Stel als volgt af:
1. Draai de spiegelschakelaar naar links
(
) of rechts () voor het kiezen van
de linker of de rechter zijspiegel.
2. Druk de spiegelschakelaar in de
gewenste richting.
SpiegelschakelaarMiddenpositie
Na het afstellen van de spiegel, de stand
vergrendelen door de schakelaar naar de
middenpositie te draaien.
Inklapbare buitenspiegel
WAARSCHUWING
Alvorens te gaan rijden, de
buitenspiegels steeds in de normale
rijstand terugzetten:
Rijden met de buitenspiegels ingeklapt
is gevaarlijk. Uw achteruitzicht is dan
beperkt, hetgeen ongelukken kan
veroorzaken.Handbediende inklapbare buitenspiegel
Klap de buitenspiegel voorzichtig naar
achteren, zodat deze plat tegen de wagen
komt te staan.
Elektrisch bediende inklapbare
buitenspiegels
Het contact dient op ACC of ON te staan.
Voor inklappen, de schakelaar draaien.
Voor het terugzetten van de spiegel in de
rijstand, de schakelaar naar de
middenpositie draaien.
Middenpositie
Alvorens te gaan rijden
Spiegels
3-39

WAARSCHUWING
De elektrisch bediende inklapbare
buitenspiegel niet aanraken wanneer
deze in beweging is:
Aanraken van een elektrisch bediende
inklapbare buitenspiegel wanneer deze
in beweging is, is gevaarlijk. Uw hand
kan klemraken en gewond raken of de
spiegel kan worden beschadigd.
Gebruik de elektrische
inklapschakelaar om de spiegel in de
rijklaarstand te zetten:
Het met de hand in de rijstand zetten
van de elektrisch bediende inklapbare
buitenspiegel is gevaarlijk. De spiegel
zal niet in positie vergrendelen en zal
het verkrijgen van een goed
achteruitzicht verhinderen.
Bedien de elektrisch bediende
inklapbare buitenspiegel uitsluitend
wanneer de auto veilig geparkeerd is:
Bediening van de elektrisch bediende
inklapbare buitenspiegel tijdens het
rijden is gevaarlijk. Windkracht die
tegen de spiegel drukt zal de spiegel
doen terugklappen en u zult de spiegel
dan niet meer in de rijstand kunnen
terugzetten, waardoor het verkrijgen
van een goed achteruitzicht
verhinderd wordt.
Gebruik van de elektrische
ruitbediening bij stopgezette motorí
De buitenspiegels kunnen gebruikt
worden gedurende ongeveer 40 seconden
nadat het contact vanuit ON op uit is
gezet en alle portieren gesloten zijn. Als
een portier wordt geopend, worden de
elektrische buitenspiegels stopgezet.
qBinnenspiegel
WAARSCHUWING
Stapel nooit lading of voorwerpen
hoger op dan de rugleuningen:
Lading die hoger wordt opgestapeld
dan de rugleuningen is gevaarlijk. Dit
kan uw uitzicht in de
achteruitkijkspiegel belemmeren,
waardoor het gevaar bestaat dat u bij
het veranderen van rijbaan een
voertuig raakt dat zich naast u
bevindt.
Afstellen van de binnenspiegel
Stel alvorens te gaan rijden de
binnenspiegel af op het midden van het
achteruitzicht door de achterruit.
OPMERKING
Voer bij de handbediende dag/nacht
spiegel de afstelling uit met de dag/
nacht hendel in de dagstand.
3-40
Alvorens te gaan rijden
íBepaalde modellen.
Spiegels

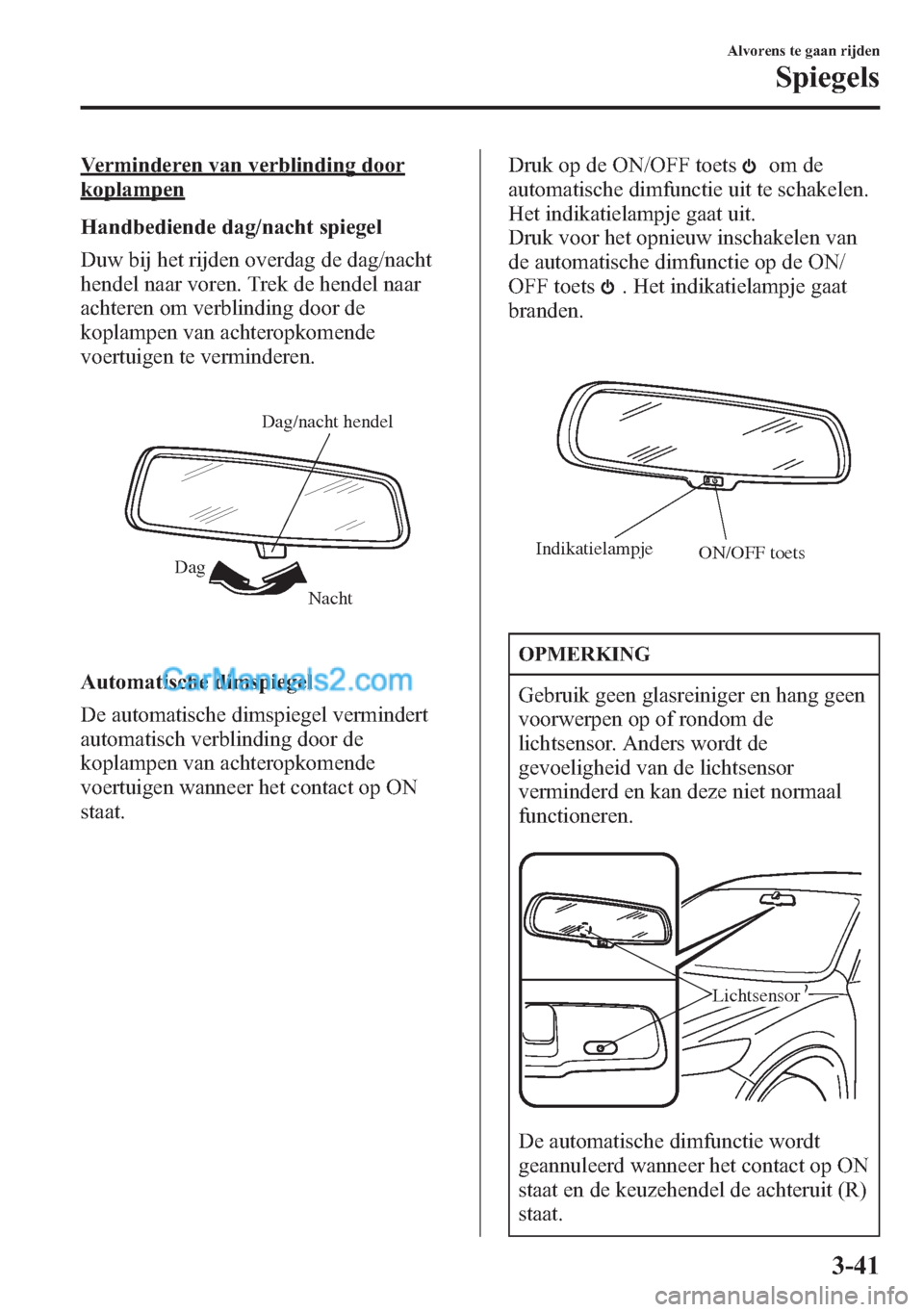

Verminderen van verblinding door
koplampen
Handbediende dag/nacht spiegel
Duw bij het rijden overdag de dag/nacht
hendel naar voren. Trek de hendel naar
achteren om verblinding door de
koplampen van achteropkomende
voertuigen te verminderen.
Nacht DagDag/nacht hendel
Automatische dimspiegel
De automatische dimspiegel vermindert
automatisch verblinding door de
koplampen van achteropkomende
voertuigen wanneer het contact op ON
staat.Druk op de ON/OFF toets
om de
automatische dimfunctie uit te schakelen.
Het indikatielampje gaat uit.
Druk voor het opnieuw inschakelen van
de automatische dimfunctie op de ON/
OFF toets
. Het indikatielampje gaat
branden.
ON/OFF toets Indikatielampje
OPMERKING
Gebruik geen glasreiniger en hang geen
voorwerpen op of rondom de
lichtsensor. Anders wordt de
gevoeligheid van de lichtsensor
verminderd en kan deze niet normaal
functioneren.
Lichtsensor
De automatische dimfunctie wordt
geannuleerd wanneer het contact op ON
staat en de keuzehendel de achteruit (R)
staat.
Alvorens te gaan rijden
Spiegels
3-41

Elektrische ruitbediening
Het contact dient op ON te staan om de
elektrische ruitbediening te kunnen
gebruiken.
WAARSCHUWING
Alvorens een ruit te sluiten, eerst
controleren of er zich geen obstakels
in de opening bevinden:
Het sluiten van elektrisch bediende
ruiten is gevaarlijk. De kans bestaat
dat iemands hand, hoofd of nek tussen
de ruit beklemd raakt, hetgeen ernstig
of zelfs dodelijk letsel tot gevolg kan
hebben. Deze waarschuwing heeft
vooral betrekking op kinderen.
Laat kinderen nooit met de
schakelaars van de elektrische
ruitbediening spelen:
Wanneer de schakelaars van de
elektrische ruitbediening niet
vergrendeld zijn met de
vergrendelschakelaar zouden kinderen
per ongeluk de elektrische
ruitbediening in werking kunnen
stellen, hetgeen tot ernstig letsel kan
leiden als de handen, het hoofd of de
nek van een kind tussen een ruit
beklemd zou raken.
OPGELET
Nooit meer dan drie ruiten tegelijkertijd
openen of sluiten, om te voorkomen dat
de zekering doorbrandt en het systeem
van de elektrische ruitbediening wordt
beschadigd.
OPMERKING
Het is mogelijk dat een elektrisch
bediende ruit niet meer opent/sluit als u
de schakelaar ingedrukt blijft houden
nadat de elektrisch bediende ruit
volledig geopend/gesloten is. Als de
elektrisch bediende ruit niet opent/sluit,
een ogenblik wachten en vervolgens de
schakelaar nogmaals bedienen.
qBediening van de elektrisch
bediende ruiten (Type A)
OPMERKING
lElke passagiersruit kan bediend
worden met behulp van de
bijbehorende portierschakelaar
wanneer de vergrendelschakelaar
van de elektrische ruitbediening op
het bestuurdersportier in de
ontgrendelde stand staat (pagina
3-47).
lElke passagiersruit kan ook bediend
worden via het gebruik van de
hoofdbedieningsschakelaars van de
elektrische ruitbediening op het
bestuurdersportier.
Ruit linksachter
Ruit rechtsachter
Voorpassagiersruit
Bestuurdersruit
Hoofdbedieningsschakelaars
3-42
Alvorens te gaan rijden
Ruiten

Normaal openen/sluiten
Duw voor het openen van de ruit tot in de
gewenste positie de schakelaar licht
omlaag.
Duw voor het sluiten van de ruit tot in de
gewenste positie de schakelaar licht
omhoog.
Bestuurdersruit
Openen Sluiten
Hoofdbedieningsschakelaars
Sluiten
Openen
Automatisch openen/sluiten
Voor het automatisch volledig openen van
de ruit, de schakelaar volledig omlaag
duwen.
Voor het automatisch volledig sluiten van
de ruit, de schakelaar volledig omhoog
duwen.
Om de ruit tussentijds te laten stoppen, de
schakelaar in de tegenovergestelde
richting trekken of drukken en vervolgens
loslaten.Procedure voor het initialiseren van het
systeem van de elektrische
ruitbediening
Als de accu bij onderhoud van de auto
werd losgekoppeld of om een andere
reden (wanneer een schakelaar in werking
blijft nadat de ruit volledig geopend/
gesloten is), zal de ruit niet automatisch
volledig openen en sluiten.
Terugstellen van de automatische functie
kan uitgevoerd worden met behulp van de
hoofdbedieningsschakelaars of de
passagiersportierschakelaars.
De terugstelprocedure voor de
automatische ruitbedieningsfunctie kan op
alle portierschakelaars worden uitgevoerd.
De automatische ruitbedieningsfunctie
wordt enkel hervat voor de elektrisch
bediende ruit die is teruggesteld.
1 Zet het contact op ON.
2 Let er op dat de vergrendelschakelaar
van de elektrische ruitbediening op het
bestuurdersportier niet is ingedrukt.
3 Druk op de schakelaar en open de ruit
volledig.
4 Trek de schakelaar omhoog om de ruit
volledig te sluiten en blijf de schakelaar
nadat de ruit volledig gesloten is
gedurende ongeveer 2 seconden
vasthouden.
5 Herhaal de stappen 3-4 voor de
elektrische bediende ruit van het
voorpassagiersportier door op de
voorpassagierszitting plaats te nemen.
6 Herhaal de stappen 3-4 voor zowel de
linker als de rechter elektrisch bediende
achterportierruit door op de
achterzitting plaats te nemen.
7 Let er op dat de elektrisch bediende
ruiten correct functioneren met behulp
van de portierschakelaars.
Alvorens te gaan rijden
Ruiten
3-43

Nadat het systeem opnieuw geïnitialiseerd
is, kan elk van de passagiersruiten met
behulp van de
hoofdbedieningsschakelaars automatisch
volledig geopend of gesloten worden.
Blokkeerbeveiliging
Als de ruit tijdens het handmatig sluiten
of het automatisch sluiten door iemands
handen, hoofd of een voorwerp
geblokkeerd wordt, zal de ruit stoppen en
tot halverwege open schuiven.
WAARSCHUWING
Zorg er voor dat de ruit juist voordat
deze de volledig gesloten stand bereikt
of wanneer de schakelaar van de
elektrische ruitbediening volledig
omhoog gehouden wordt door niets
geblokkeerd wordt:
Het blokkeren van een elektrische
bediende ruit juist voordat deze de
volledig gesloten stand bereikt of
terwijl de schakelaar van de
elektrische ruitbediening volledig
omhoog gehouden wordt is gevaarlijk.
In deze gevallen kan de
blokkeerbeveiligingsfunctie niet
voorkomen dat de ruit volledig sluit.
Als vingers tussen de ruit beklemd
raken, kan dit ernstige verwondingen
opleveren.
OPMERKING
lAfhankelijk van de
rijomstandigheden bestaat de kans
dat een sluitende elektrisch bediende
ruit stopt en begint te openen
wanneer de ruit een schok
ondervindt waarvan het effect
hetzelfde is als in het geval waarbij
de ruit door iets geblokkeerd wordt.
In het geval de
blokkeerbeveiligingsfunctie
geactiveerd wordt en de ruit niet
automatisch gesloten kan worden
met behulp van de automatische
openingsmethode, de schakelaar
volledig omhoog gedrukt houden om
de ruit te sluiten.
lDe ruitblokkeerbeveiligingsfunctie
functioneert niet totdat het systeem
wordt teruggesteld.
Gebruik van de elektrische
ruitbediening bij stopgezette motor
De elektrische ruitbediening kan gebruikt
worden gedurende ongeveer 40 seconden
nadat het contact vanuit ON op uit is
gezet en alle portieren gesloten zijn. Als
een portier wordt geopend, wordt de
elektrische ruitbediening stopgezet.
OPMERKING
Bij gebruik van de elektrische
ruitbediening bij stopgezette motor
dient de schakelaar tijdens het sluiten
van de ruit constant en stevig omhoog
gedrukt gehouden te worden, aangezien
de automatische sluitfunctie niet
beschikbaar is.
3-44
Alvorens te gaan rijden
Ruiten

qGebruik van de elektrische
ruitbediening van het
bestuurdersportier (Type B)
Normaal openen/sluiten
Duw voor het openen van de ruit tot in de
gewenste positie de schakelaar licht
omlaag.
Duw voor het sluiten van de ruit tot in de
gewenste positie de schakelaar licht
omhoog.
Bestuurdersruit
OpenenSluiten Hoofdbedieningsschakelaars
Automatisch openen/sluiten
Voor het automatisch volledig openen van
de ruit, de schakelaar volledig omlaag
duwen en vervolgens loslaten. De ruit
wordt automatisch volledig geopend.
Voor het automatisch volledig sluiten van
de ruit, de schakelaar volledig omhoog
duwen en vervolgens loslaten. De ruit
wordt automatisch volledig gesloten.
Om de ruit tussentijds te laten stoppen, de
schakelaar in de tegenovergestelde
richting trekken of drukken en vervolgens
loslaten.Procedure voor het initialiseren van het
systeem van de elektrische
ruitbediening
Als de accu bij onderhoud van de auto
werd losgekoppeld of om een andere
reden (wanneer een schakelaar in werking
blijft nadat de ruit volledig geopend/
gesloten is), zal de ruit niet automatisch
volledig openen en sluiten.
De automatische ruitbedieningsfunctie
wordt enkel hervat voor de elektrisch
bediende ruit die is teruggesteld.
1 Zet het contact op ON.
2 Let er op dat de vergrendelschakelaar
van de elektrische ruitbediening op het
bestuurdersportier niet is ingedrukt.
3 Druk op de schakelaar en open de ruit
volledig.
4 Trek de schakelaar omhoog om de ruit
volledig te sluiten en blijf de schakelaar
nadat de ruit volledig gesloten is
gedurende ongeveer 2 seconden
vasthouden.
Blokkeerbeveiliging
Als de ruit tijdens het automatisch sluiten
door iemands handen, hoofd of een
voorwerp geblokkeerd wordt, zal de ruit
stoppen en tot halverwege open schuiven.
Alvorens te gaan rijden
Ruiten
3-45

WAARSCHUWING
Zorg er voor dat de ruit juist voordat
deze de volledig gesloten stand bereikt
of wanneer de schakelaar van de
elektrische ruitbediening omhoog
gehouden wordt door niets
geblokkeerd wordt:
Het blokkeren van een elektrische
bediende ruit juist voordat deze de
volledig gesloten stand bereikt of
terwijl de schakelaar van de
elektrische ruitbediening omhoog
gehouden wordt is gevaarlijk.
In deze gevallen kan de
blokkeerbeveiligingsfunctie niet
voorkomen dat de ruit volledig sluit.
Als vingers tussen de ruit beklemd
raken, kan dit ernstige verwondingen
opleveren.
OPMERKING
lAfhankelijk van de
rijomstandigheden bestaat de kans
dat een sluitende elektrisch bediende
ruit stopt en begint te openen
wanneer de ruit een schok
ondervindt waarvan het effect
hetzelfde is als in het geval waarbij
de ruit door iets geblokkeerd wordt.
In het geval de
blokkeerbeveiligingsfunctie
geactiveerd wordt en de elektrisch
bediende ruit niet automatisch
gesloten kan worden, de schakelaar
omhoog drukken en vasthouden om
de ruit te sluiten.
lDe ruitblokkeerbeveiligingsfunctie
functioneert niet totdat het systeem
wordt teruggesteld.
Gebruik van de elektrische
ruitbediening bij stopgezette motor
De elektrische ruitbediening kan gebruikt
worden gedurende ongeveer 40 seconden
nadat het contact vanuit ON op uit is
gezet en alle portieren gesloten zijn. Als
een portier wordt geopend, wordt de
elektrische ruitbediening stopgezet.
OPMERKING
Bij gebruik van de elektrische
ruitbediening bij stopgezette motor
dient de schakelaar tijdens het sluiten
van de ruit constant en stevig omhoog
gedrukt gehouden te worden, aangezien
de automatische sluitfunctie niet
beschikbaar is.
qGebruik van de elektrische
ruitbediening van de
passagiersportieren (Type B)
Druk voor het openen van de ruit tot in de
gewenste positie de schakelaar omlaag.
Druk voor het sluiten van de ruit tot in de
gewenste positie de schakelaar omhoog.
Sluiten
Openen
3-46
Alvorens te gaan rijden
Ruiten

OPMERKING
lDe elektrische ruitbediening kan
worden gebruikt wanneer de
vergrendelschakelaar van de
elektrische ruitbediening op het
bestuurdersportier in de
ontgrendelstand staat.
lDe ruiten van de passagiersportieren
kunnen geopend of gesloten worden
via het gebruik van de
hoofdschakelaars van de elektrische
ruitbediening op het
bestuurdersportier.
Ruit
linksachter
Ruit rechtsachter
Voorpassagiersruit
Bestuurdersruit Hoofdbedieningsschakelaars
qVergrendelschakelaar van
elektrische ruitbediening
Met deze voorziening worden alle
elektrisch bediende ruiten buiten werking
gesteld, behalve de elektrisch bediende
bestuurdersruit. Houd deze schakelaar in
de vergrendelstand wanneer er zich
kinderen in de auto bevinden.
Vergrendelde stand (knop ingedrukt):
Enkel de elektrisch bediende
bestuurdersruit kan bediend worden.
Ontgrendelde stand (knop niet
ingedrukt):
Alle elektrische bediende ruiten van alle
portieren kunnen bediend worden.(Met portiervergrendelschakelaar)
Vergrendelstand
Ontgrendelstand
(Zonder portiervergrendelschakelaar)
Vergrendelstand
Ontgrendelstand
OPMERKING
Wanneer de vergrendelschakelaar van
de elektrische ruitbediening in de
vergrendelstand staat, wordt de
verlichting van alle
ruitbedieningsschakelaars, behalve die
van de ruitbedieningsschakelaar aan de
bestuurderszijde, uitgeschakeld. De
verlichting kan soms moeilijk
waarneembaar zijn, afhankelijk van de
helderheid van de omgeving.
Alvorens te gaan rijden
Ruiten
3-47

Schuifdakí
Het schuifdak kan alleen elektrisch
geopend of gesloten worden wanneer het
contact op ON staat.
Kantel-/schuifschakelaar
WAARSCHUWING
Laat tijdens het rijden passagiers niet
rechtop staan en geen delen van het
lichaam door het geopende schuifdak
naar buiten steken:
Het naar buiten steken van hoofd,
armen of andere lichaamsdelen door
het schuifdak is gevaarlijk. Het hoofd
of de armen kunnen tijdens het rijden
door iets geraakt worden. Dit kan
ernstig of dodelijk letsel veroorzaken.
Alvorens het schuifdak te sluiten, eerst
controleren of er zich geen obstakels
in de opening bevinden:
Een schuifdak dat wordt gesloten is
gevaarlijk. De kans bestaat een hand,
het hoofd of de nek van iemand,
vooral van kinderen, tussen het
sluitende schuifdak beklemd raakt,
hetgeen ernstig of zelfs dodelijk letsel
tot gevolg kan hebben.
OPMERKING
Alvorens u uw Mazda gaat wassen, er
voor zorgen dat het schuifdak volledig
gesloten is zodat geen water in het
interieur kan binnendringen. Na het
wassen van uw Mazda of na een
regenbui, het water van het schuifdak
verwijderen alvorens het schuifdak te
openen om te voorkomen dat water naar
binnen dringt, aangezien dit
roestvorming en watervlekken op uw
hemelbekleding kan veroorzaken.
qOmhoog klappen
Het achterste uiteinde van het schuifdak
kan voor extra ventilatie omhoog geklapt
worden.
Druk om het schuifdak automatisch
volledig te kantelen, de kantel/
schuifschakelaar kortstondig in.
Druk om het kantelen tussentijds te
stoppen de kantel/schuifschakelaar in.
Druk om het schuifdak in de gewenste
positie te sluiten, de kantel/
schuifschakelaar in voorwaartse richting
drukken.
Omhoog
verstellen
Sluiten
(Omlaag zetten)
3-48
Alvorens te gaan rijden
íBepaalde modellen.
Ruiten
