qHellingstopfunctie (Automatische transmissie)
Voertuigen met i-stop zijn uitgerust met een hellingstopfunctie. Deze functie voorkomt dat
de auto wegrolt, zoals bijvoorbeeld wanneer het rempedaal op een helling onder de
volgende omstandigheden wordt losgelaten:
lTijdens stationair-stop (voorkomt dat de auto achteruit rolt)
lBij het wegrijden vanuit stilstand (voorkomt dat de auto plotseling in beweging komt als
gevolg van vooruitkruipen)
De remkracht blijft automatisch behouden wanneer het rempedaal wordt losgelaten en
de motor opnieuw gestart wordt.
Neem voet van rempedaal Remkracht behouden
Motor opnieuw gestart Acceleratie
Tijdens het rijden
Motor start/stop
4-21

WAARSCHUWING
De hellingstopfunctie is een aanvullende functie die gedurende maximaal vier
seconden in werking blijft nadat het rempedaal is losgelaten wanneer de auto gestart
wordt nadat deze met de i-stop functie tot stilstand is gebracht:lOvermatig vertrouwen op het systeem kan echter ongevallen veroorzaken als de
snelheid van de auto ineens toeneemt. Controleer alvorens met de auto te gaan
rijden altijd de veiligheid rondom de auto en bedien de keuzehendel, het rempedaal
en het gaspedaal op de juiste wijze.
lDe auto zou anders onverwachts kunnen wegrollen afhankelijk van de belading en
of er al dan niet een aanhangwagen getrokken wordt. De auto zou echter nadat de
hellingstopfunctie is vrijgezet onder de volgende omstandigheden plotseling in
beweging kunnen komen:
(De keuzehendel staat in de stand N.)
Als de keuzehendel naar de N stand wordt verplaatst en het rempedaal wordt
losgelaten terwijl de i-stop functie in werking is, wordt de remkracht geleidelijk
vrijgegeven. Laat om met de auto weg te rijden nadat de motor opnieuw gestart is
het rempedaal los en zet de keuzehendel in een andere stand dan de N stand.
OPMERKING
lWanneer de auto op een steile helling tot stilstand wordt gebracht, functioneert de
hellingstopfunctie niet omdat de stationair-stop niet werkt.
lHet is mogelijk dat als gevolg van de werking van de hellingstopfunctie de reactie van
het rempedaal anders is, dat de remmen geluid maken of dat het rempedaal trilt. Dit
duidt echter niet op een defect.
4-22
Tijdens het rijden
Motor start/stop

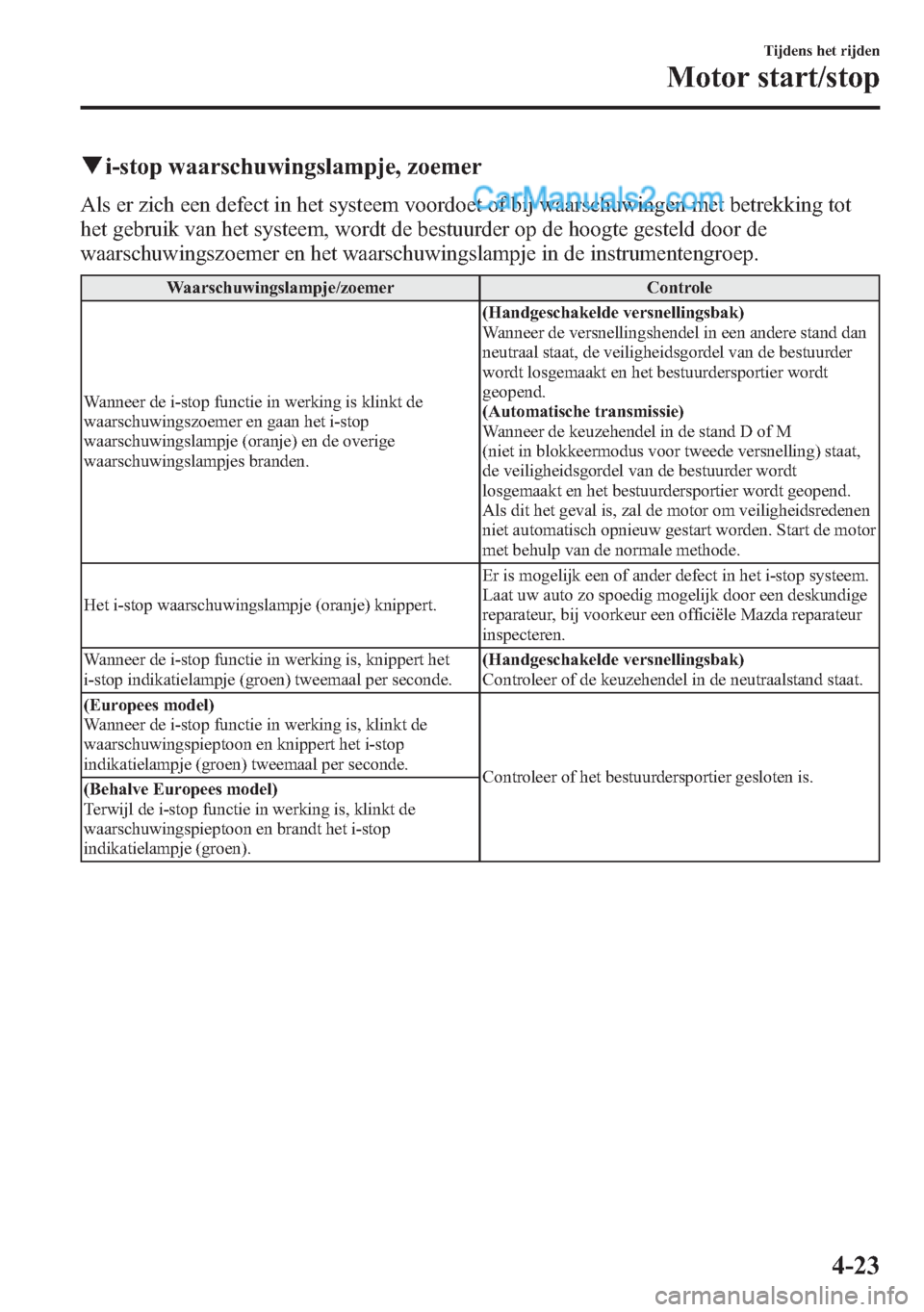

qi-stop waarschuwingslampje, zoemer
Als er zich een defect in het systeem voordoet of bij waarschuwingen met betrekking tot
het gebruik van het systeem, wordt de bestuurder op de hoogte gesteld door de
waarschuwingszoemer en het waarschuwingslampje in de instrumentengroep.
Waarschuwingslampje/zoemer Controle
Wanneer de i-stop functie in werking is klinkt de
waarschuwingszoemer en gaan het i-stop
waarschuwingslampje (oranje) en de overige
waarschuwingslampjes branden.(Handgeschakelde versnellingsbak)
Wanneer de versnellingshendel in een andere stand dan
neutraal staat, de veiligheidsgordel van de bestuurder
wordt losgemaakt en het bestuurdersportier wordt
geopend.
(Automatische transmissie)
Wanneer de keuzehendel in de stand D of M
(niet in blokkeermodus voor tweede versnelling) staat,
de veiligheidsgordel van de bestuurder wordt
losgemaakt en het bestuurdersportier wordt geopend.
Als dit het geval is, zal de motor om veiligheidsredenen
niet automatisch opnieuw gestart worden. Start de motor
met behulp van de normale methode.
Het i-stop waarschuwingslampje (oranje) knippert.Er is mogelijk een of ander defect in het i-stop systeem.
Laat uw auto zo spoedig mogelijk door een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur
inspecteren.
Wanneer de i-stop functie in werking is, knippert het
i-stop indikatielampje (groen) tweemaal per seconde.(Handgeschakelde versnellingsbak)
Controleer of de keuzehendel in de neutraalstand staat.
(Europees model)
Wanneer de i-stop functie in werking is, klinkt de
waarschuwingspieptoon en knippert het i-stop
indikatielampje (groen) tweemaal per seconde.
Controleer of het bestuurdersportier gesloten is.
(Behalve Europees model)
Terwijl de i-stop functie in werking is, klinkt de
waarschuwingspieptoon en brandt het i-stop
indikatielampje (groen).
Tijdens het rijden
Motor start/stop
4-23

Het waarschuwingslampje gaat branden
als het systeem defect is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
qRempedaalbediening vereist
indikatielampje (Type B)
Dit indikatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt.
Het lampje gaat branden wanneer de
elektrische handrem wordt vrijgezet met
behulp van de elektrische
handremschakelaar zonder het rempedaal
in te trappen.
qLaadsysteemwaarschuwingsindikatie/
waarschuwingslampje
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.Als het waarschuwingslampje/indikatie
tijdens het rijden gaat branden, geeft dit
een storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng de
auto op een veilige plaats tot stilstand.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Wanneer het waarschuwingslampje van
het laadsysteem brandt, niet met de auto
doorrijden omdat de motor plotseling
zou kunnen stoppen.
qMotoroliewaarschuwingsindikatie/
waarschuwingslampje
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4-50
Tijdens het rijden
Instrumentengroep en display

Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-32). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.
Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qMotorwaarschuwingslampje
Dit indikatielampje gaat branden wanneer
het contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
lWanneer er een probleem is met de
elektrische installatie van de motor.
lWanneer er een probleem is met het
systeem van de uitlaatgasreiniging.
Als het motorwaarschuwingslampje blijft
branden of continu knippert (SKYACTIV-
G 2.0, SKYACTIV-G 2.5), niet met hoge
snelheden rijden en zo spoedig mogelijk
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
Tijdens het rijden
Instrumentengroep en display
4-51

i-stop waarschuwingslampje (oranje)
Wanneer het lampje brandt
lHet lampje gaat branden wanneer het
contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
lHet lampje gaat branden wanneer de i-
stop OFF schakelaar wordt ingedrukt
en het systeem wordt uitgeschakeld.
lHet lampje gaat branden als de motor
gestopt is en de volgende handelingen
worden uitgevoerd. In dergelijke
gevallen herstart de motor om
veiligheidsredenen niet automatisch.
Start de motor met behulp van de
normale methode.
lDe motorkap geopend wordt.l(Europees model)
De veiligheidsgordel van de
bestuurder is losgemaakt en het
bestuurdersportier wordt geopend.
l(Behalve Europees model)
(Handgeschakelde
versnellingsbak)
Wanneer de versnellingshendel in
een andere stand dan neutraal staat,
de veiligheidsgordel van de
bestuurder wordt losgemaakt en het
bestuurdersportier wordt geopend.
(Automatische transmissie)
Wanneer de keuzehendel in de stand
D of M (niet in blokkeermodus voor
tweede versnelling) staat, de
veiligheidsgordel van de bestuurder
wordt losgemaakt en het
bestuurdersportier wordt geopend.
lDe volgende gevallen kunnen duiden
op een storing in het systeem. Laat uw
auto bij een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur controleren.
lHet lampje gaat niet branden
wanneer het contact op ON wordt
gezet.
lHet lampje blijft branden ook al is
tijdens het draaien van de motor de
i-stop OFF schakelaar ingedrukt.
Wanneer het lampje knippert
Het lampje blijft knipperen als er een
defect in het systeem is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
i-stop indikatielampje (groen)
Wanneer het lampje brandt
lHet lampje gaat branden wanneer de
motor gestopt is en gaat uit wanneer de
motor herstart.
l(Behalve Europees model)
Het lampje gaat branden wanneer
tijdens het rijden aan de voorwaarden
voor het stoppen van de motor is
voldaan.
Wanneer het lampje knippert
l(Handgeschakelde versnellingsbak)
Het lampje knippert wanneer de motor
gestopt is en de keuzehendel naar een
andere stand dan neutraal wordt
verplaatst om de bestuurder erop te
attenderen dat de motor gestopt is.
Door het intrappen van het
koppelingspedaal herstart de motor
automatisch en het lampje gaat uit.
Tijdens het rijden
Instrumentengroep en display
4-53

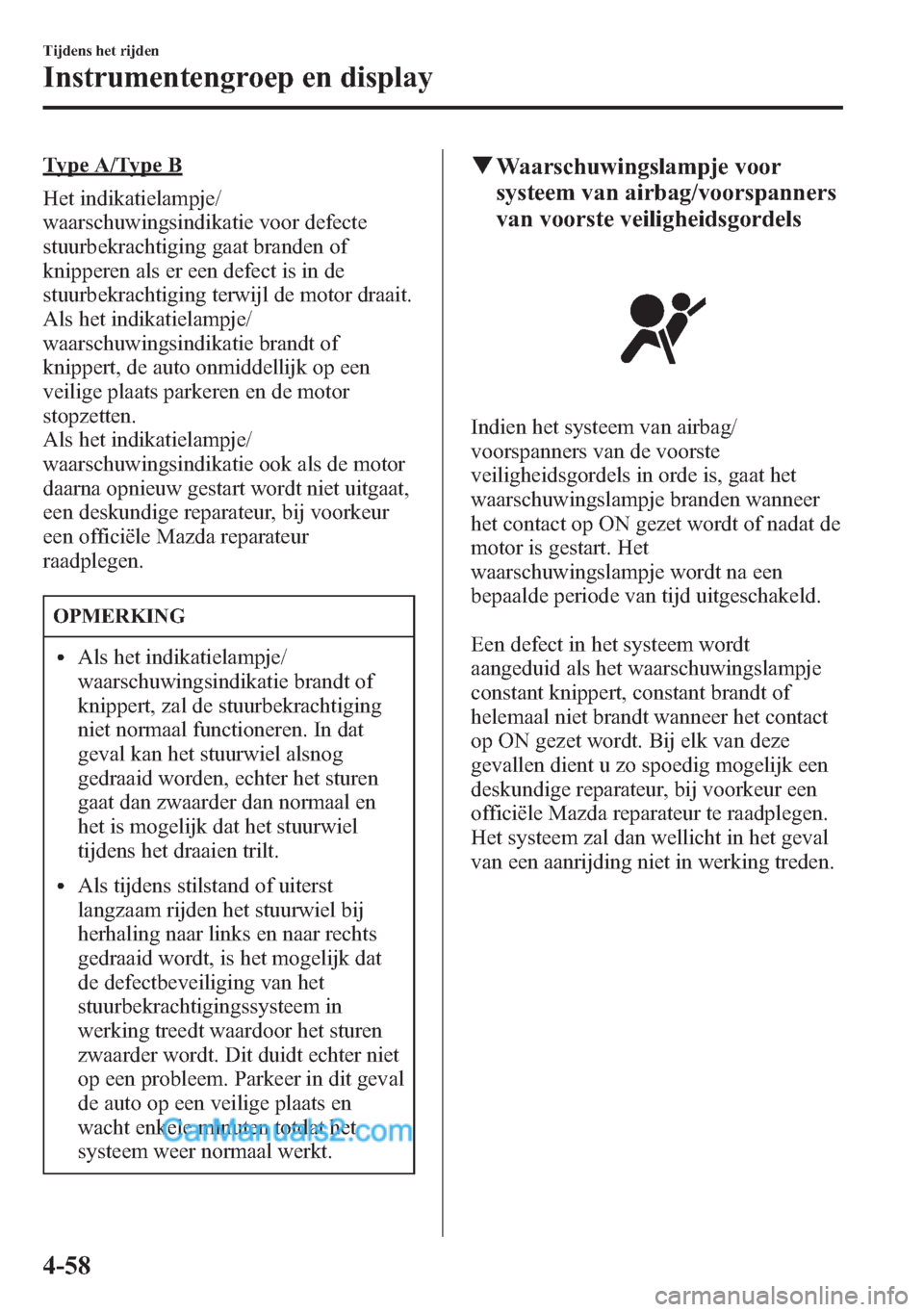

Type A/Type B
Het indikatielampje/
waarschuwingsindikatie voor defecte
stuurbekrachtiging gaat branden of
knipperen als er een defect is in de
stuurbekrachtiging terwijl de motor draait.
Als het indikatielampje/
waarschuwingsindikatie brandt of
knippert, de auto onmiddellijk op een
veilige plaats parkeren en de motor
stopzetten.
Als het indikatielampje/
waarschuwingsindikatie ook als de motor
daarna opnieuw gestart wordt niet uitgaat,
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
OPMERKING
lAls het indikatielampje/
waarschuwingsindikatie brandt of
knippert, zal de stuurbekrachtiging
niet normaal functioneren. In dat
geval kan het stuurwiel alsnog
gedraaid worden, echter het sturen
gaat dan zwaarder dan normaal en
het is mogelijk dat het stuurwiel
tijdens het draaien trilt.
lAls tijdens stilstand of uiterst
langzaam rijden het stuurwiel bij
herhaling naar links en naar rechts
gedraaid wordt, is het mogelijk dat
de defectbeveiliging van het
stuurbekrachtigingssysteem in
werking treedt waardoor het sturen
zwaarder wordt. Dit duidt echter niet
op een probleem. Parkeer in dit geval
de auto op een veilige plaats en
wacht enkele minuten totdat het
systeem weer normaal werkt.
qWaarschuwingslampje voor
systeem van airbag/voorspanners
van voorste veiligheidsgordels
Indien het systeem van airbag/
voorspanners van de voorste
veiligheidsgordels in orde is, gaat het
waarschuwingslampje branden wanneer
het contact op ON gezet wordt of nadat de
motor is gestart. Het
waarschuwingslampje wordt na een
bepaalde periode van tijd uitgeschakeld.
Een defect in het systeem wordt
aangeduid als het waarschuwingslampje
constant knippert, constant brandt of
helemaal niet brandt wanneer het contact
op ON gezet wordt. Bij elk van deze
gevallen dient u zo spoedig mogelijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te raadplegen.
Het systeem zal dan wellicht in het geval
van een aanrijding niet in werking treden.
4-58
Tijdens het rijden
Instrumentengroep en display

De zoemtoon stopt niet totdat de
veiligheidsgordel wordt aangegespt of een
bepaalde tijd is verstreken, ook niet als de
rijsnelheid afneemt tot minder dan 20
km/h.
OPMERKING
lAls de veiligheidsgordel van de
bestuurder of de voorpassagier niet
aangegespt wordt nadat de zoemtoon
gestopt is (waarschuwingslampje
blijft branden) en de rijsnelheid
hoger is dan 20 km/h, gaat het
waarschuwingslampje knipperen en
wordt de zoemtoon opnieuw
geactiveerd.
lDoor het plaatsen van zware
voorwerpen op de
voorpassagierszitting kan de
veiligheidsgordelwaarschuwingsfunctie
van de voorpassagierszitting
geactiveerd worden, afhankelijk van
het gewicht van het voorwerp.
lGeen extra zitkussen op de
voorpassagierszitting plaatsen en
gebruiken om er voor te zorgen dat
de voorpassagiergewichtsensor juist
kan functioneren. De kans bestaat dat
de sensor niet goed functioneert
omdat het extra zitkussen de werking
van de sensor zou kunnen hinderen.
lWanneer een klein kind op de
voorpassagierszitting zit, is het
mogelijk dat het
waarschuwingslampje niet werkt.
Achterzittingí
Als de veiligheidsgordels van de
achterzitting niet zijn vastgemaakt en het
contact op ON staat, worden de
bestuurder en de passagier op de hoogte
gesteld door de waarschuwingslampjes.
Airconditioning
Volautomatisch
type
Handbediend type
De waarschuwingslampjes branden in
twee kleuren. Wanneer de
veiligheidsgordel niet is vastgemaakt, is
de verlichting van het
waarschuwingslampje rood. Wanneer de
veiligheidsgordel is vastgemaakt, is de
verlichting groen. De
waarschuwingslampjes werken ook als er
zich geen passagier op de achterzitting
bevindt. De waarschuwingszoemer klinkt
enkel als een veiligheidsgordel wordt
losgemaakt nadat deze is vastgemaakt.
OPMERKING
Als de veiligheidsgordels van de
achterzitting niet vastgemaakt worden
binnen een bepaalde tijd nadat de motor
is gestart, gaan alle
waarschuwingslampjes uit.
4-60
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

OPGELET
Als het sleutelwaarschuwingslampje
brandt of het
startdrukknopindikatielampje (oranje)
knippert, bestaat de kans dat de motor
niet start. Als de motor niet gestart kan
worden, deze proberen te starten met
behulp van de noodprocedure voor het
starten van de motor en de auto zo
spoedig mogelijk door een officiële
Mazda reparateur inspecteren.
Zie Noodbediening voor het starten van
de motor op pagina 4-11.
Wanneer het lampje knippert
lIn de volgende gevallen gaat het KEY
waarschuwingslampje (rood) knipperen
om de bestuurder op de hoogte te
stellen dat het contact niet vanuit uit
aangezet kan worden.
lDe sleutelbatterij is uitgeput.lDe sleutel bevindt zich buiten het
werkingsbereik.
lDe sleutel bevindt zich op plaatsen
waar het moeilijk is voor het
systeem het signaal te ontvangen
(pagina 3-9).
lEr bevindt zich een sleutel van een
andere fabrikant in het
werkingsbereik die op de sleutel
lijkt.
lIn de volgende gevallen zal het KEY
waarschuwingslampje (rood) continu
knipperen wanneer het contact niet
uitgezet is om de bestuurder op de
hoogte te stellen dat de sleutel uit de
auto is verwijderd. Het KEY
waarschuwingslampje (rood) zal
stoppen met knipperen wanneer de
sleutel terug in de auto is:
Het contact is niet uit gezet en alle
portieren en de achterklep zijn gesloten
nadat de sleutel uit de auto is
verwijderd.
OPMERKING
Aangezien de sleutel gebruik maakt van
radiogolven van lage intensiteit, bestaat
de kans dat de Sleutel-uit-auto-
verwijderd waarschuwing geactiveerd
wordt als de sleutel samen met een
metalen voorwerp wordt meegedragen
of als deze op een plaats met slechte
signaalontvangst bewaard wordt.
KEY indikatielampje (Groen)
Wanneer het lampje brandt
Wanneer het rempedaal wordt ingetrapt,
bevestigt het systeem dat de juiste sleutel
zich in de auto bevindt, gaat het KEY
indikatielampje (groen) branden en kan de
motor gestart worden (pagina 4-4).
Wanneer het lampje knippert
Wanneer het contact vanuit ON op uit
wordt gezet, zal het KEY indikatielampje
(groen) gedurende ongeveer 30 seconden
knipperen om aan te geven dat het
resterende batterijvermogen laag is.
Vervang de batterij door een nieuwe
alvorens de sleutel onbruikbaar wordt.
Zie Vernieuwen van de sleutelbatterij op
pagina 6-46.
4-66
Tijdens het rijden
Instrumentengroep en display

Als een indikatielampje abnormaal gaat
knipperen, bestaat de kans dat één van de
richtingaanwijzergloeilampen is
doorgebrand. Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
qBeveiligingssysteemindikatielampje
Dit indikatielampje begint elke twee
seconden te knipperen wanneer het
contact vanuit ON op OFF wordt gezet en
het start-blokkeersysteem in staat van
paraatheid is gebracht.
Het lampje stopt met knipperen wanneer
het contact met behulp van de correcte
sleutel op ON gezet wordt.
Op dat moment wordt het start-
blokkeersysteem buiten werking gesteld
en zal het lampje gedurende ongeveer drie
seconden gaan branden en vervolgens
uitgaan.
Als de motor niet met de correcte sleutel
gestart kan worden en het
beveiligingssysteemindikatielampje blijft
branden of knipperen, is er mogelijk een
defect in het systeem. Raadpleeg een
officiële Mazda reparateur.
qMazda Radar Cruise Control
(MRCC) systeem
waarschuwingslampje (Oranje)/
indikatielampje (Groen) (Type A)
í
Mazda Radar Cruise Control (MRCC)
systeem waarschuwingslampje (Oranje)
Brandt
Wanneer het contact op ON wordt gezet,
gaat het waarschuwingslampje branden en
vervolgens na enkele seconden uit.
Het waarschuwingslampje gaat branden
als er een defect is in het systeem terwijl
het Mazda Radar Cruise Control (MRCC)
systeem is ingeschakeld. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
Mazda Radar Cruise Control (MRCC)
systeem indikatielampje (Groen)
Brandt
Gaat branden wanneer de snelheid voor
het Mazda Radar Cruise Control (MRCC)
systeem wordt ingesteld.
4-74
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display
