OPMERKING
lVoer voor het overschakelen van de
stand van het contact zonder de
motor te starten de volgende
handelingen uit nadat het
startdrukknopindikatielampje (groen)
is gaan branden.
1. Laat het rempedaal (automatische
transmissie) of het
koppelingspedaal
(handgeschakelde
versnellingsbak) los.
2. Druk de startdrukknop in om over
te schakelen naar de contactstand.
Het contact schakelt over in de
volgorde van ACC, ON en uit
telkens wanneer de startdrukknop
wordt ingedrukt. Voor het
opnieuw overschakelen naar de
contactstand, de procedure vanaf
het begin uitvoeren.
qNoodbediening voor het starten
van de motor
Als het KEY waarschuwingslampje (rood)
brandt of het
startdrukknopindikatielampje (oranje)
knippert, kan dit aangeven dat de motor
niet met gebruik van de normale
startmethode gestart kan worden (bij
voertuigen met type A meter, worden de
berichten getoond in de
instrumentengroep). Laat uw auto zo
spoedig mogelijk door een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur inspecteren. In dit geval
kan de motor geforceerd gestart worden.
Houd de startdrukknop ingedrukt totdat
de motor start. Voor het starten van de
motor zijn overige procedures zoals het
aanwezig zijn van de sleutel in de cabine
en het intrappen van het koppelingspedaal
(handgeschakelde versnellingsbak) of het
rempedaal (automatische transmissie)
vereist.
Tijdens het rijden
Motor start/stop
4-11

Stopzetten van de motor
WAARSCHUWING
De motor niet tijdens het rijden
stopzetten:
Het tijdens het rijden stopzetten van de
motor om een andere reden dan in een
noodgeval is gevaarlijk. Wanneer de
motor tijdens het rijden wordt
stopgezet heeft dit door het verlies van
de rembekrachtiging een vermindering
van remvermogen tot gevolg wat een
ongeluk en ernstig letsel kan
veroorzaken.
1. Breng de auto volledig tot stilstand.
2.(Handgeschakelde versnellingsbak)
Schakel over naar de neutraalstand.
(Automatische transmissie)
Zet de keuzehendel in de stand P.
3. Druk op de startdrukknop om de motor
stop te zetten. De contactstand is uit.
OPGELET
Zorg er voor dat wanneer u de auto
achterlaat de startdrukknop op uit gezet
is.
OPMERKING
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Het is mogelijk dat de koelventilator
in de motorruimte gedurende enkele
minuten nadat het contact vanuit ON
op OFF gezet is gaat draaien,
ongeacht of de airconditioning aan of
uit is, voor het snel koelen van de
motorruimte.
lAls het systeem bespeurt dat de
resterende batterijcapaciteit van de
sleutel laag is wanneer het contact
van ON op ACC of OFF wordt
gezet, wordt het volgende
aangegeven.
Vervang de batterij door een nieuwe
alvorens de sleutel onbruikbaar
wordt.
Zie Vernieuwen van de sleutelbatterij
op pagina 6-46.
(Voertuig uitgerust met type A
*1
instrumentengroep)
Een bericht wordt aangegeven op de
display van de instrumentengroep.
*1 Zie Type A type op pagina 4-38.
(Voertuig uitgerust met type B
*2
instrumentengroep)
Het KEY indikatielampje (groen)
knippert gedurende ongeveer 30
seconden.
*2 Zie Type B type op pagina 4-44.
l(Automatische transmissie)
Als de motor wordt stopgezet terwijl
de keuzehendel in een andere stand
dan P staat, zal het contact
overschakelen naar ACC.
4-12
Tijdens het rijden
Motor start/stop

qMotornoodstop
Wanneer terwijl de motor draait of tijdens
het rijden de startdrukknop continu
ingedrukt wordt gehouden, of een aantal
malen achtereen snel wordt ingedrukt, zal
de motor onmiddellijk worden stopgezet.
Het contact schakelt over naar ACC.
Tijdens het rijden
Motor start/stop
4-13

i-stopí
De i-stop functie zet de motor automatisch stop wanneer de auto bij een verkeerslicht stil
staat of in het verkeer vast komt te zitten en herstart vervolgens de motor automatisch om
het rijden te hervatten. Het systeem draagt bij tot een verminderd brandstofverbruik,
minder uitstoot van uitlaatgassen en doet het geluid van het stationair draaien verdwijnen
wanneer de motor is stopgezet.
Stoppen en herstarten van de motor
OPMERKING
lHet i-stop indikatielampje (groen) gaat in onderstaande gevallen branden:
lWanneer de motor gestopt is.l(Behalve Europees model)
Wanneer tijdens het rijden aan de voorwaarden voor het stoppen van de motor is
voldaan.
lHet i-stop indikatielampje (groen) gaat uit wanneer de motor herstart.
Handgeschakelde versnellingsbak
1. Breng de auto tot stilstand door eerst het rempedaal en vervolgens het koppelingspedaal
in te trappen.
2. Zet terwijl u het koppelingspedaal intrapt de versnellingshendel in de neutraalstand. De
motor stopt nadat het koppelingspedaal is losgelaten.
3. De motor herstart automatisch zodra het koppelingspedaal wordt ingetrapt.
4-14
Tijdens het rijden
íBepaalde modellen.
Motor start/stop

Automatische transmissie
1. De motor stopt wanneer tijdens het rijden het rempedaal wordt ingetrapt (behalve tijdens
het rijden in de stand R of M, blokkeermodus voor tweede versnelling) en de auto tot
stilstand is gebracht.
2. De motor herstart automatisch wanneer het rempedaal wordt losgelaten met de
keuzehendel in de stand D of M (niet in blokkeermodus voor tweede versnelling).
3. Als de keuzehendel in de stand N of P staat, herstart de motor niet wanneer het
rempedaal wordt losgelaten. De motor herstart wanneer het rempedaal nogmaals wordt
ingetrapt of de keuzehendel naar de stand D, M (niet in blokkeermodus voor tweede
versnelling) of stand R wordt verplaatst. (Houd met het oog op de veiligheid wanneer de
motor gestopt is tijdens het verplaatsen van de keuzehendel altijd het rempedaal
ingetrapt.)
Bedieningsvoorwaarden
Wanneer het systeem functioneert
In de volgende gevallen wordt de motor gestopt en gaat het i-stop indikatielampje (groen)
branden.
l(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Wanneer de motor is warmgedraaid.
l(SKYACTIV-D 2.2)
lWanneer de motor niet koud is.lHet leren van de hoeveelheid brandstofinspuiting dat periodiek en automatisch wordt
uitgevoerd, vindt niet plaats.
lDe motor is gestart en er is gedurende een bepaalde periode met de auto gereden.
lDe motor wordt gestart met de motorkap gesloten.
lDe accu is in goede toestand.
lAlle portieren, de achterklep en de motorkap zijn gesloten.
lDe veiligheidsgordel van de bestuurder is vastgemaakt.
lDe airconditioning wordt niet gebruikt met de luchtstroomfunctie in de stand(A/C
ON).
l(Automatische airconditioning)
lDe temperatuurinstelknop voor de airconditioning is ingesteld op een andere stand
dan maximale koeling (A/C ON) of maximale verwarming.
lDe interieurtemperatuur van de auto en de temperatuur die voor de airconditioning is
ingesteld is nagenoeg hetzelfde.
lHet i-stop waarschuwingslampje (oranje) brandt niet/knippert niet.
Tijdens het rijden
Motor start/stop
4-15

lDe functies van de afstandbediende portiervergrendeling & startdrukknopsysteem
werken normaal.
lHet remvacuüm is voldoende hoog.
lHet stuurwiel wordt niet gedraaid.
l(Handgeschakelde versnellingsbak)
lDe rijsnelheid is 3 km/h of minder.lDe keuzehendel staat in de neutraalstand.lHet koppelingspedaal wordt niet ingetrapt.
l(Automatische transmissie)
lDe auto wordt stopgezet.lDe keuzehendel staat in de stand D of M (niet in blokkeermodus voor tweede
versnelling).
lDe automatische transmissievloeistof is voldoende opgewarmd.lDe temperatuur van de automatische transmissievloeistof is niet abnormaal hoog.lHet stuurwiel staat nagenoeg in de rechtvooruit stand (het is mogelijk dat de motor
niet stopt wanneer het stuurwiel in de rechtvooruit stand staat als kracht op het
stuurwiel wordt uitgeoefend. Oefen geen kracht meer uit op het stuurwiel om de
motor te laten stoppen.).
lDe auto wordt door het intrappen van het rempedaal tot stilstand gebracht.lEr wordt niet plotseling afgeremd.
Wanneer het systeem niet functioneert
In de volgende gevallen wordt de motor niet gestopt:
lDe auto is tot stilstand gebracht maar de motor blijft stationair draaien.
lDe airconditioning wordt gebruikt met de luchtstroomfunctie in de stand(A/C ON).
l(Automatische airconditioning)
lDe temperatuurinstelknop voor de airconditioning is ingesteld op de stand voor
maximale koeling (A/C ON) of maximale verwarming.
lEr is een groot verschil tussen de interieurtemperatuur en de ingestelde temperatuur
van de airconditioning.
lDe omgevingstemperatuur is buitengewoon hoog of laag.
lDe atmosferische druk is laag (bij het rijden op grote hoogten).
l(Automatische transmissie)
lDe auto wordt op een steile helling tot stilstand gebracht.lDe auto is tot stilstand gebracht met het stuurwiel niet in de rechtvooruit stand.
l(SKYACTIV-D 2.2)
Dieseldeeltjes (PM) worden verwijderd door het dieseldeeltjesfilter (DPF).
4-16
Tijdens het rijden
Motor start/stop

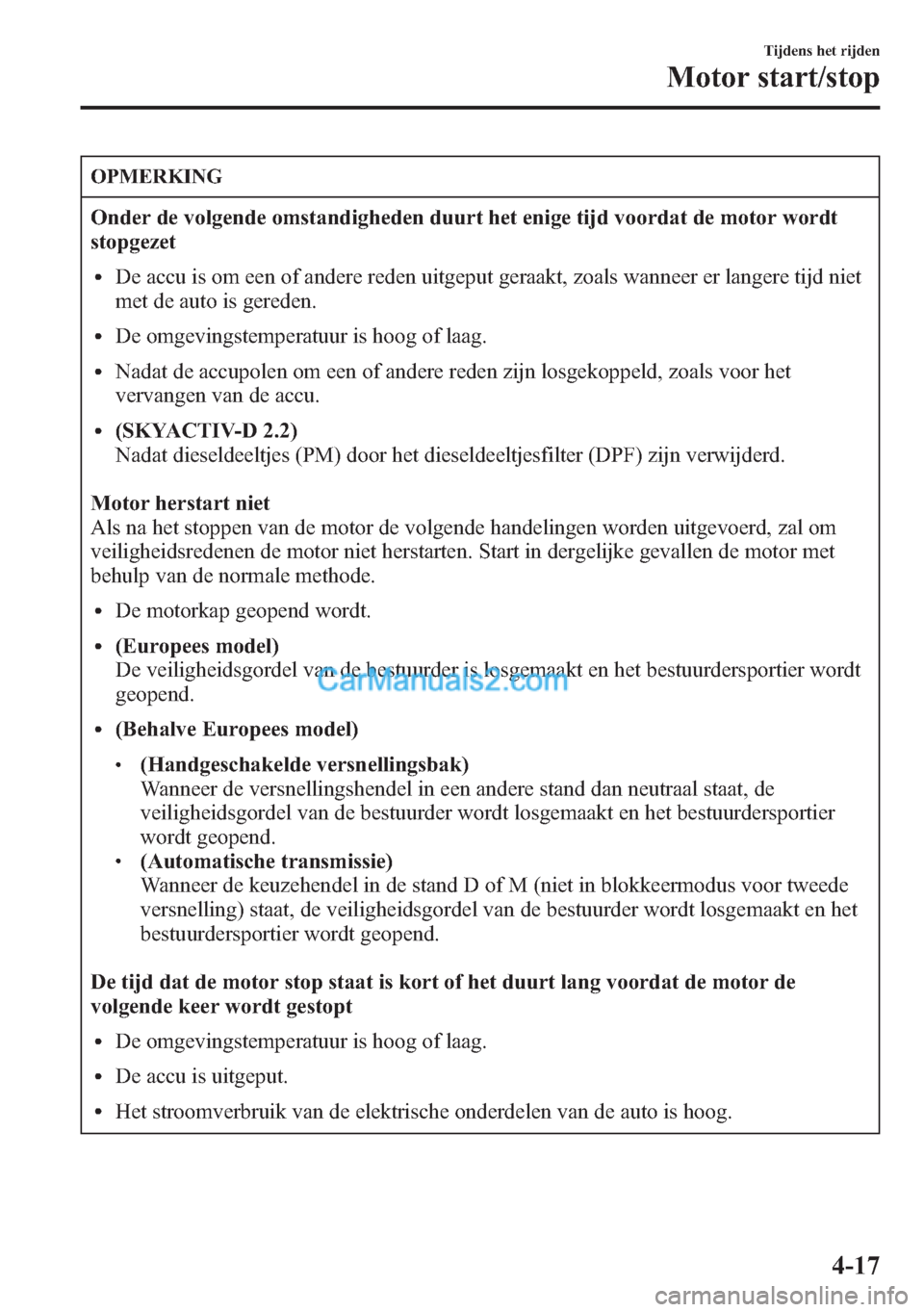

OPMERKING
Onder de volgende omstandigheden duurt het enige tijd voordat de motor wordt
stopgezet
lDe accu is om een of andere reden uitgeput geraakt, zoals wanneer er langere tijd niet
met de auto is gereden.
lDe omgevingstemperatuur is hoog of laag.
lNadat de accupolen om een of andere reden zijn losgekoppeld, zoals voor het
vervangen van de accu.
l(SKYACTIV-D 2.2)
Nadat dieseldeeltjes (PM) door het dieseldeeltjesfilter (DPF) zijn verwijderd.
Motor herstart niet
Als na het stoppen van de motor de volgende handelingen worden uitgevoerd, zal om
veiligheidsredenen de motor niet herstarten. Start in dergelijke gevallen de motor met
behulp van de normale methode.
lDe motorkap geopend wordt.
l(Europees model)
De veiligheidsgordel van de bestuurder is losgemaakt en het bestuurdersportier wordt
geopend.
l(Behalve Europees model)
l(Handgeschakelde versnellingsbak)
Wanneer de versnellingshendel in een andere stand dan neutraal staat, de
veiligheidsgordel van de bestuurder wordt losgemaakt en het bestuurdersportier
wordt geopend.
l(Automatische transmissie)
Wanneer de keuzehendel in de stand D of M (niet in blokkeermodus voor tweede
versnelling) staat, de veiligheidsgordel van de bestuurder wordt losgemaakt en het
bestuurdersportier wordt geopend.
De tijd dat de motor stop staat is kort of het duurt lang voordat de motor de
volgende keer wordt gestopt
lDe omgevingstemperatuur is hoog of laag.
lDe accu is uitgeput.
lHet stroomverbruik van de elektrische onderdelen van de auto is hoog.
Tijdens het rijden
Motor start/stop
4-17

Wanneer de motor is gestopt, herstart de motor automatisch
Onder de volgende omstandigheden herstart de motor automatisch.

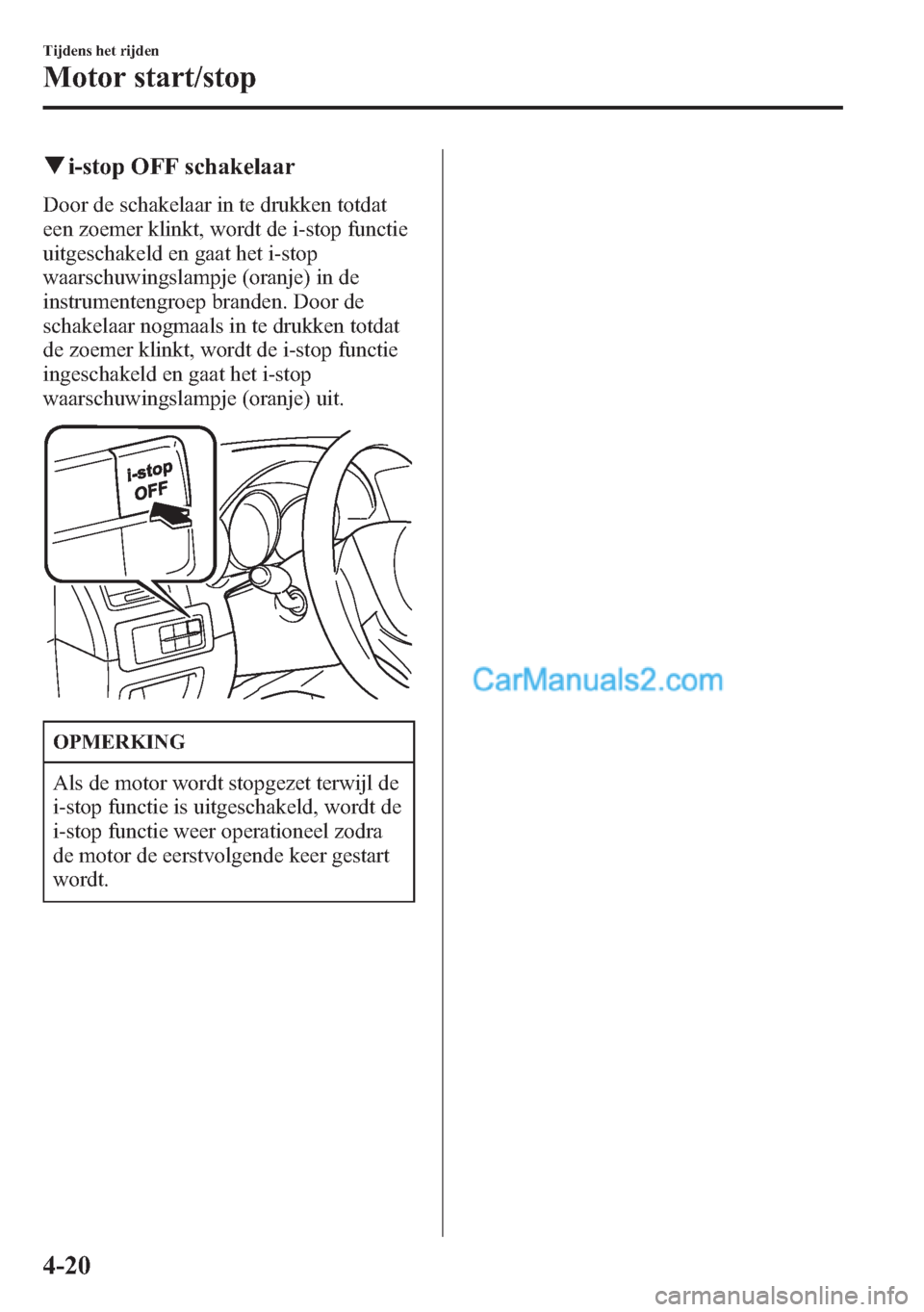

lDe i-stop OFF schakelaar wordt ingedrukt totdat de zoemer klinkt.
lDe airconditioning wordt bediend met de luchtstroomfunctie in de stand(A/C ON).
l(Automatische airconditioning)
lDe temperatuurinstelknop van de airconditioning is ingesteld op maximale koeling
(A/C ON) of maximale verwarming.
lDe interieurtemperatuur verschilt in hoge mate van de ingestelde temperatuur van de
airconditioning.
lHet rempedaal wordt op een helling een weinig losgelaten en de auto begint in
beweging te komen.
lSinds het stoppen van de motor zijn er twee minuten verstreken.
lDe accu is uitgeput.
l(Automatische transmissie)
lHet gaspedaal wordt ingetrapt terwijl de keuzehendel in de stand D of M (niet in
blokkeermodus voor tweede versnelling) staat.
lDe keuzehendel wordt verplaatst naar de stand R.lDe keuzehendel wordt vanuit de stand N of P naar de stand D of M (niet in
blokkeermodus voor tweede versnelling) verplaatst.
lHet stuurwiel wordt gedraaid terwijl de keuzehendel in de stand D of M (niet in
blokkeermodus voor tweede versnelling) staat.
lDe keuzehendel staat in de stand M en de blokkeermodus voor de tweede versnelling
is gekozen.
l(Behalve Europees model)
l(Handgeschakelde versnellingsbak)
Wanneer de keuzehendel in de neutraalstand staat, de veiligheidsgordel van de
bestuurder wordt losgemaakt en het bestuurdersportier wordt geopend.
l(Automatische transmissie)
Wanneer de keuzehendel in de stand N of P staat, de veiligheidsgordel van de
bestuurder wordt losgemaakt en het bestuurdersportier wordt geopend.
4-18
Tijdens het rijden
Motor start/stop

De keuzehendel wordt bediend terwijl de motor is gestopt (automatische transmissie)
Als de motor gestopt is en de keuzehendel vanuit de stand D of M (niet in blokkeermodus
voor tweede versnelling) verplaatst wordt naar de stand N of P, herstart de motor niet
wanneer het rempedaal wordt losgelaten. De motor herstart als het rempedaal nogmaals
wordt ingetrapt of de keuzehendel naar de stand D, M (niet in blokkeermodus voor tweede
versnelling) of R wordt verplaatst. (Houd met het oog op de veiligheid wanneer de motor
gestopt is tijdens het verplaatsen van de keuzehendel altijd het rempedaal ingetrapt.)
l(Europees model)
Als de keuzehendel vanuit de stand D of M (niet in blokkeermodus voor tweede
versnelling) naar de stand N of P wordt verplaatst en de veiligheidsgordel van de
bestuurder wordt losgemaakt en het bestuurdersportier wordt geopend, herstart de motor
niet. Start de motor met behulp van de normale methode.
l(Behalve Europees model)
Als de keuzehendel vanuit de stand D of M (niet in blokkeermodus voor tweede
versnelling) naar de stand N of P wordt verplaatst en de veiligheidsgordel van de
bestuurder wordt losgemaakt en het bestuurdersportier wordt geopend, herstart de
motor.
De accupolen zijn losgekoppeld
Het is mogelijk dat vlak na het loskoppelen van de accupolen de motor niet meteen wordt
gestopt. Ook als de accu wordt vernieuwd moeten de i-stop functies gecontroleerd worden.
Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur.
Tijdens het rijden
Motor start/stop
4-19

qi-stop OFF schakelaar
Door de schakelaar in te drukken totdat
een zoemer klinkt, wordt de i-stop functie
uitgeschakeld en gaat het i-stop
waarschuwingslampje (oranje) in de
instrumentengroep branden. Door de
schakelaar nogmaals in te drukken totdat
de zoemer klinkt, wordt de i-stop functie
ingeschakeld en gaat het i-stop
waarschuwingslampje (oranje) uit.
OPMERKING
Als de motor wordt stopgezet terwijl de
i-stop functie is uitgeschakeld, wordt de
i-stop functie weer operationeel zodra
de motor de eerstvolgende keer gestart
wordt.
4-20
Tijdens het rijden
Motor start/stop
