2. Zet het contact op ACC of ON.
Controleer dat het“
”symbool op de
audiodisplay wordt getoond. Het
symbool wordt niet getoond als niet-
gepaarde Bluetooth
®audioapparatuur
wordt gebruikt of de Bluetooth®
eenheid van de auto defect is.
OPMERKING
Bij bepaalde Bluetooth®
audioapparatuur duurt het enige tijd
voordat het“
”symbool wordt
getoond.
3. Druk de USB/AUX toets (
)inom
over te schakelen naar de Bluetooth®
audiomodus en start de weergave.
Als de huidige apparatuurversie lager
is dan AVRCP Ver. 1.3:“BT Audio”
wordt op de display getoond.
Als de huidige apparatuur is AVRCP
Ver. 1.3:De weergavetijd wordt getoond.
OPMERKING
lAls de Bluetooth®audioapparatuur
niet met de weergave begint, de
weergave/pauzetoets (5) indrukken.
lAls een gesprek wordt ontvangen op
een handsfree mobiele telefoon
tijdens weergave van de Bluetooth
®
audioapparatuur, wordt de weergave
gestopt. Weergave van de
Bluetooth
®audioapparatuur wordt
hervat nadat het gesprek is
beëindigd.
Weergave
1. Schakel de modus over naar
Bluetooth
®audiomodus om te luisteren
naar Bluetooth®audioapparatuur via
het luidsprekersysteem van de auto.
(Zie“Overschakelen naar de
Bluetooth
®audiomodus”)
2. Druk voor het stopzetten van de
weergave op de weergave/pauzetoets
(5).
3. Druk nogmaals op de toets om de
weergave te hervatten.
Selecteren van een bestand (spoor)
Selecteert het volgende bestand (spoor)
Druk de spoor vooruit toets (
)
kortstondig in of draai de
bestandsregelknop rechtsom.
Selecteert het begin van het huidige
bestand (spoor)
Druk de spoor terug toets (
)
kortstondig in of draai de
bestandsregelknop linksom.
Snelvooruitspoelen/Terugspoelen
(AVRCP Ver. 1.3)
Snelvooruitspoelen
Houd de snelvooruitspoeltoets (
)
ingedrukt.
Terugspoelen
Houd de terugspoeltoets (
) ingedrukt.
Interieurvoorzieningen
Bluetooth®
5-141

6. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
(Zonder dagverlichting)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3.(Rechterzijde)
Verwijder het reservoir van de
voorruitensproeiervloeistof uit de
geleider.
Reservoir van
voorruitensproeiervloeistofGeleider
4. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
5. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
6. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Voorste richtingaanwijzerlampen,
Positielampen (Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar rechts draaien
en de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar links draaien.
6-60
Onderhoud en verzorging
Zelf uit te voeren onderhoud

Mistlampen voor (Met halogeen
koplampen)í
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar rechts draaien
en de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar links draaien.
3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Monteren Verwijderen
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Zijrichtingaanwijzerlampen
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
6-62
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

1. Verwijder het accudeksel.
2. Controleer of de hulpaccu 12 V is en of
de negatieve pool daarvan met de
massa verbonden is.
3. Indien de hulpaccu zich in een andere
auto bevindt, mogen beide auto's elkaar
niet raken. Zet de motor van de auto
met de hulpaccu stop en schakel alle
niet noodzakelijke elektrische
verbruikers in beide auto's uit.
4. Sluit de hulpstartkabels in precies
dezelfde volgorde aan zoals is
aangegeven in de illustratie.
lSluit het ene uiteinde van een
hulpstartkabel aan op de positieve
pool van de uitgeputte accu (1).
lSluit het andere uiteinde aan op de
positieve pool van de hulpaccu (2).
lSluit het ene uiteinde van de andere
hulpstartkabel aan op de negatieve
pool van de hulpaccu (3).
lSluit het andere uiteinde aan op het
massapunt aangegeven in de
illustratie op afstand van de
uitgeputte accu (4).5. Start de motor van de auto waarin zich
de hulpaccu bevindt en laat de motor
gedurende enkele minuten draaien.
Start vervolgens de motor van de auto
met de uitgeputte accu.
6. Maak wanneer u gereed bent de kabels
voorzichtig los, in de omgekeerde
volgorde als beschreven in de
illustratie.
7. Als het accudeksel verwijderd is, dit in
omgekeerde volgorde van verwijderen
monteren.
OPMERKING
Controleer of de deksels stevig op hun
plaats zijn aangebracht.
Als er zich een probleem voordoet
Accu is uitgeput
7-27

Oververhitting
Indien het waarschuwingslampje voor
hoge motorkoelvloeistoftemperatuur gaat
branden, de auto vermogen verliest of u
een luid tikkend of pingelend geluid
hoort, is de motor waarschijnlijk
oververhit.
WAARSCHUWING
Zet het contact uit en let er op dat
de ventilator niet draait alvorens te
proberen in de buurt van de
koelventilator te werken:
Werken in de buurt van de
koelventilator wanneer deze draait is
gevaarlijk. Als de motor is stopgezet en
de temperatuur in de motorruimte
hoog is, kan de ventilator gedurende
onbepaalde tijd blijven draaien. U zou
door de ventilator ernstige
verwondingen kunnen oplopen.
Geen van de
koelsysteemdoppen verwijderen
wanneer de motor en de radiateur heet
zijn:
Wanneer de motor en de radiateur
heet zijn, kan kokend hete
koelvloeistof en stoom onder druk
naar buiten spuiten en ernstig letsel
veroorzaken.
WAARSCHUWING
De motorkap UITSLUITEND openen
nadat er geen stoom meer uit de
motorruimte komt:
Stoom van een oververhitte motor is
gevaarlijk. De ontsnappende stoom
kan ernstige brandwonden
veroorzaken.
Als het waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige plaats tot
stilstand.
2. Schakel bij een automatische
transmissie in stand P (parkeren) of
schakel bij een handgeschakelde
versnellingsbak in de neutraalstand.
3. Trek de handrem aan.
4. Schakel de airconditioning uit.
5. Controleer of er koelvloeistof of stoom
uit de motorruimte ontsnapt.
Als er stoom uit de motorruimte
komt:
Niet te dicht in de buurt van de
voorzijde van de auto komen. Zet de
motor stop.
Wacht totdat er geen stoom meer naar
buiten komt, open vervolgens de
motorkap en start de motor.
Indien er geen kokende koelvloeistof
of stoom naar buiten komt:
De motorkap openen en de motor
stationair laten draaien om deze
geleidelijk te laten afkoelen.
7-30
Als er zich een probleem voordoet
Oververhitting

qAls het ABS waarschuwingslampje
gaat branden
Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
Wanneer de motor met behulp van een
hulpaccu gestart wordt, is het toerental
ongelijkmatig en is het mogelijk dat het
ABS waarschuwingslampje gaat
branden. In dit geval is dit het gevolg
van een nagenoeg uitgeputte accu en
duidt dit niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-46.
qAls het remwaarschuwingslampje
en het ABS waarschuwingslampje
tegelijkertijd gaan branden
Als de stuureenheid van het elektronisch
remkrachtverdelingssysteem vaststelt dat
bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een probleem
in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het ABS
waarschuwingslampje als het
remwaarschuwingslampje beide
branden. Laat de auto naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur slepen
om de remmen zo spoedig mogelijk te
laten inspecteren:
Rijden terwijl het ABS
waarschuwingslampje en
remwaarschuwingslampje
tegelijkertijd branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
7-38
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers

qAls de
motoroliewaarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-32). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.
Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qAls het motorwaarschuwingslampje
gaat branden of knipperen
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
7-40

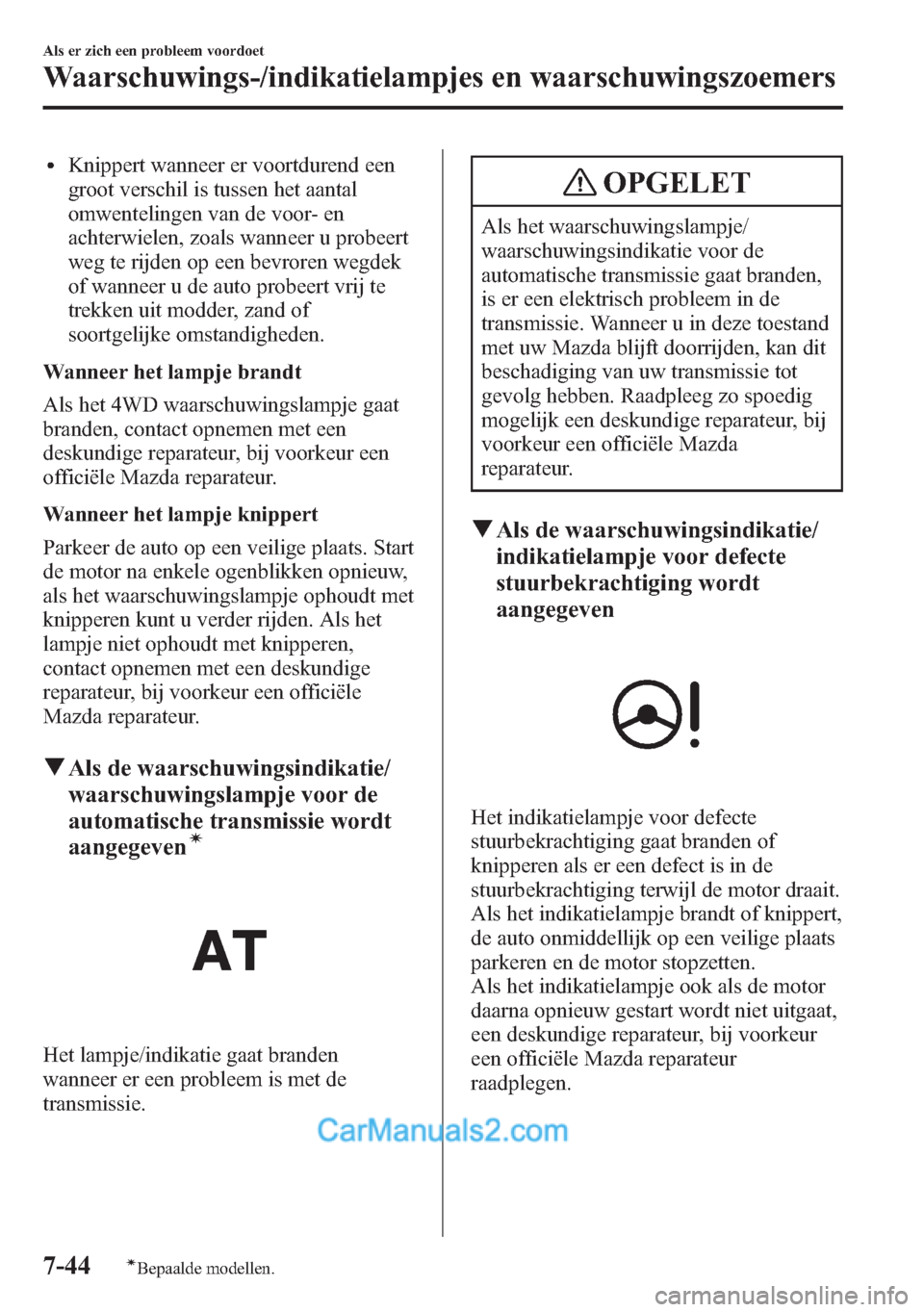

Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers

lKnippert wanneer er voortdurend een
groot verschil is tussen het aantal
omwentelingen van de voor- en
achterwielen, zoals wanneer u probeert
weg te rijden op een bevroren wegdek
of wanneer u de auto probeert vrij te
trekken uit modder, zand of
soortgelijke omstandigheden.
Wanneer het lampje brandt
Als het 4WD waarschuwingslampje gaat
branden, contact opnemen met een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Wanneer het lampje knippert
Parkeer de auto op een veilige plaats. Start
de motor na enkele ogenblikken opnieuw,
als het waarschuwingslampje ophoudt met
knipperen kunt u verder rijden. Als het
lampje niet ophoudt met knipperen,
contact opnemen met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
qAls de waarschuwingsindikatie/
waarschuwingslampje voor de
automatische transmissie wordt
aangegeven
í
Het lampje/indikatie gaat branden
wanneer er een probleem is met de
transmissie.
OPGELET
Als het waarschuwingslampje/
waarschuwingsindikatie voor de
automatische transmissie gaat branden,
is er een elektrisch probleem in de
transmissie. Wanneer u in deze toestand
met uw Mazda blijft doorrijden, kan dit
beschadiging van uw transmissie tot
gevolg hebben. Raadpleeg zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur.
qAls de waarschuwingsindikatie/
indikatielampje voor defecte
stuurbekrachtiging wordt
aangegeven
Het indikatielampje voor defecte
stuurbekrachtiging gaat branden of
knipperen als er een defect is in de
stuurbekrachtiging terwijl de motor draait.
Als het indikatielampje brandt of knippert,
de auto onmiddellijk op een veilige plaats
parkeren en de motor stopzetten.
Als het indikatielampje ook als de motor
daarna opnieuw gestart wordt niet uitgaat,
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
7-44
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers

lDe waarschuwingszoemer klinkt als de
motor gestopt is en de volgende
handelingen worden uitgevoerd. In
dergelijke gevallen herstart de motor
om veiligheidsredenen niet
automatisch. Start de motor met behulp
van de normale methode.
l(Europees model)
De veiligheidsgordel van de
bestuurder is losgemaakt en het
bestuurdersportier wordt geopend.
l(Behalve Europees model)
(Handgeschakelde
versnellingsbak)
Wanneer de versnellingshendel in
een andere stand dan neutraal staat,
de veiligheidsgordel van de
bestuurder wordt losgemaakt en het
bestuurdersportier wordt geopend.
(Automatische transmissie)
Wanneer de keuzehendel in de stand
D of M (niet in blokkeermodus voor
tweede versnelling) staat, de
veiligheidsgordel van de bestuurder
wordt losgemaakt en het
bestuurdersportier wordt geopend.
qi-ELOOP waarschuwingszoemerí
Als er met de auto wordt gereden terwijl
“i-ELOOP laadt op”wordt getoond,
klinkt er een pieptoon. Let er op dat het
bericht niet langer getoond wordt alvorens
te gaan rijden.
qRijsnelheidsalarmí
De functie van het rijsnelheidsalarm is
bestemd om de bestuurder via een enkele
pieptoon en een waarschuwingsindicatie
in de instrumentengroep te waarschuwen
dat de tevoren ingestelde rijsnelheid is
overschreden.
U kunt de instelling van de rijsnelheid
waarbij de waarschuwing wordt gegeven
veranderen (pagina 4-31).
qWaarschuwingszoemer voor
bandenspanningí
De waarschuwingszoemer klinkt
gedurende ongeveer 3 seconden wanneer
er een afwijking is in de bandenspanning
(pagina 4-232).
qBuitentemperatuurwaarschuwingszoemerí
Waarschuwt de bestuurder voor de
mogelijkheid van gladde wegen wanneer
de buitentemperatuur laag is.
Als de buitentemperatuur lager is dan
ongeveer 4 °C, wordt er eenmaal een
pieptoon gegeven en gaat de
buitentemperatuurdisplay gedurende
ongeveer tien seconden knipperen.
(pagina 4-29)
qRijstrookafwijkingwaarschuwingsgeluidí
Als het systeem in werking is en bepaalt
dat de auto op het punt staat de rijstrook te
verlaten, wordt er een
waarschuwingsgeluid gegeven.
(Rijstrookassistent)
Wanneer de rijstrookassistent in werking
is wordt het waarschuwingsgeluid
geactiveerd wanneer de bestuurder zijn of
haar handen van het stuurwiel afneemt.
7-56
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers

qElektrische systeem
OnderwerpClassificatie
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AccuQ-85
*1T- 1 1 0*112V-55Ah/20UUR*2of 12V-65Ah/20UUR*2
BougienummerOriginele Mazda
bougie*3PE5R-18-110 of PE5S-18-110―
*1 Q-85 of T-110 is bestemd voor het i-stop systeem (FOR STOP & START). Voor de juiste werking van het i-
stop systeem mag enkel gebruik gemaakt worden van Q-85 of T-110 (FOR STOP & START). Raadpleeg een
deskundige reparateur, bij voorkeur een officiële Mazda reparateur voor bijzonderheden.
*2 Niet voor i-stop systeem.
*3 De bougies zorgen er voor dat de SKYACTIV-G optimale prestaties kan leveren. Raadpleeg een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur voor bijzonderheden.
OPGELET
Gebruik voor het reinigen van iridium bougies geen draadborstel. De fijne deeltjeslaag
op de iridiumlegering en de platina punten kunnen beschadigd worden.
qAanbevolen smeermiddelen
Motorolie*1Europa Behalve Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Aanbevolen olies*2Oliekwaliteit
Originele Mazda Olie Supra 0W-20
API SG/SH/SJ/SL/SM/SN of
ILSAC GF-II/GF-III/GF-IV/GF-V Originele Mazda Olie Ultra 5W-30
Alternatieve oliekwaliteit
*3
API SL/SM/SN*4of ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Aanbevolen olies
*2Oliekwaliteit
Originele Mazda Olie Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Originele Mazda Olie Ultra DPF 5W-30
Alternatieve oliekwaliteit
*3
ACEA C30W-30
5W-30
*1 Zie Aanbevolen olie op pagina 6-28.
*2 Originele Mazda olie is speciaal bestemd/getest voor de respektievelijke motor. Voor optimale prestaties wordt
het aanbevolen altijd gebruik te maken van originele Mazda olie.
*3 Als er geen originele Mazda olie beschikbaar is, kunt u ook gebruik maken van alternatieve olie die
overeenkomt met de aangegeven specificatie.
*4 Gebruik API SM/SN in Kazachstan.
Gebruik geen olie die niet voldoet aan de hierboven vermelde specificaties of vereisten. Gebruik van ongeschikte
olie kan motorschade veroorzaken welke niet door de Mazda garantie wordt gedekt.
9-6
Technische gegevens
