MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (160,1)
Contrôle d'entretien (Tableau de bord de type A) .............................................. page 4-16
Ordinateur de bord et interrupteur INFO ........................................................... page 4-21
qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Type A
Appuyer sur le
sélecteur Appuyer sur le
sélecteur
Compteur
journalier A
Compteur
totalisateur
Compteur
journalier B
Compteur
totalisateur
Type B
Appuyer sur le
sélecteur
Appuyer sur le
sélecteur
Compteur
journalier A
Compteur
totalisateur
Compteur
journalier B
Compteur
totalisateur
REMARQUE
Lorsque le contacteur est à ACC ou OFF, les
compteurs totalisateur ou journalier ne
peuvent pas être affichés; cependant, si le
sélecteur est pressée par erreur, cela peut
commuter les compteurs journaliers ou les
réinitialiser, dans une période approximative
de dix minutes dans les cas suivants:
lUne fois que le contacteur passe de ON à
OFF.
lAprès que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
4-12
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page160
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (161,1)
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0 ”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 9999,9 kilomètres
(milles).
q Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
*1 La plage varie selon le type de jauge.
*1 Zone rayée
rouge
*1 Zone rouge
REMARQUE
Lorsque l'aiguille du compte-tours entre dans
la ZONE HACHURÉE, cela indique au
conducteur qu'il faut changer de vitesse avant
d'arriver à la ZONE ROUGE.
En cours de conduite
Tableau de bord et affichage
4-13
CX-5_8DR3-EC-14A_Edition3 Page161
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (162,1)
qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
ON. Il est recommandé de garder le
réservoir à plus de 1/4 plein.
Type A
Plein
1/4 plein
Type B
Plein1/4 plein
Lorsque le voyant de niveau bas de
carburant s'allume ou si le niveau de
carburant est très bas, refaire le plein
d'essence dès que possible.
Se référer à Voyants/témoins à la page
4-24. REMARQUE
lAprès qu'on ait refait le plein de carburant,
un certain temps pourra être nécessaire
avant que l'indicateur se stabilise. En outre,
il est possible que l'indicateur dévie lors de
la conduite sur une pente ou dans un
virage, en raison des mouvements du
carburant à l'intérieur du réservoir.
lL'affichage indiquant un quart de
carburant restant ou moins a davantage de
segments pour montrer de façon plus
détaillée le niveau de carburant restant.
lLe sens de la flèche () indique que la
trappe de remplissage de carburant est du
côté gauche du véhicule.
q Eclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque les phares et
les feux de stationnement sont allumés.
lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
Foncé
Clair
4-14
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page162
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (163,1)
Annulation du gradateur d'éclairage
Lorsque l'interrupteur de phares est sur la
position
ou, l'intensité
d'éclairage du combiné d'instruments
diminue.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments est réduite en
raison de la réflexion de la luminosité
environnante, annuler le gradateur
d'éclairage et augmenter l'intensité de
l'éclairage.
Pour annuler le gradateur d'éclairage,
tourner la commande de pouce à fond
dans le sens des aiguilles d'une montre.
Un bip sonore est émis et le gradateur
d'éclairage est annulé.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on maintient le bouton d'éclairage du
tableau de bord sur la position d'annulation
de gradateur d'éclairage, la luminosité du
combiné d'instruments ne diminuera pas
lorsqu'on remet l'interrupteur de phares sur
la position
ou. Tourner la
commande d'éclairage du tableau de bord
dans le sens inverse des aiguilles d'une
montre pour activer le gradateur
d'éclairage.
q Affichage de la température
extérieure
Lorsque le contacteur est sur ON, la
température extérieure est affichée.
Type A
Type B
REMARQUE
Dans les conditions suivantes, la température
extérieure affichée peut différer de la
température extérieure réelle suivant
l'environnement du véhicule et les conditions
du véhicule:
lTempératures nettement froides ou chaudes.lChangements brusques de température
extérieure.
lLe véhicule est en stationnement.lLe véhicule est conduit à vitesse réduite.
(Tableau de bord de type B)
Il est possible de permuter l'unité de
température extérieure entre Celsius et
Fahrenheit en utilisant la procédure
suivante.
1. Appuyer sur la touche INFO avec le
contacteur à l'arrêt et continuer à
appuyer sur la touche INFO pendant 5
secondes ou plus tandis que vous
permutez le contacteur sur ON.
L'affichage de la température extérieure
clignote.
En cours de conduite
Tableau de bord et affichage
4-15
CX-5_8DR3-EC-14A_Edition3 Page163
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (164,1)
2. Appuyer sur la partie hauteou
basse
de l'interrupteur INFO pour
modifier l'unité de température
extérieure.
3. Appuyer et maintenir la touche INFO pendant 3 secondes ou plus tandis que
l'affichage de la température extérieure
clignote. L'affichage de la température
extérieure s'allume.
qAffichage de la vitesse du véhicule
réglée par le régulateur de vitesse de
croisière (Tableau de bord de type A)
La vitesse préréglée du véhicule à l'aide
du régulateur de vitesse de croisière est
affichée.
qContrôle d'entretien (Tableau de
bord de type A)
Les avis de périodicité de l'entretien
suivants peuvent être affichés en activant
le contrôle d'entretien.
lProgramme d'entretienlPermutation des pneuslPression des pneus
Le contrôle d'entretien affiche les
informations lorsque le moteur est mis sur
ON. REMARQUE
Cette fonction est inopérante lorsque le
véhicule est en marche.
Méthode de réglage initial
1. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO et
sélectionner Paramètres, et puis
appuyer sur la touche INFO.
2. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO et
sélectionner Entretien, et puis appuyer
sur la touche INFO.
3. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO pour
sélectionner l'élément que vous voulez
activer, et puis appuyer sur la touche
INFO.
lProgrammelPermut roueslPression pneus
REMARQUE
Si un élément d'Entretien périodique, à la fois
les intervalles de distance et de jours peuvent
être réglés. Pour les éléments autres que
l'Entretien périodique, soit l'intervalle de
distance ou l'intervalle de jours peut être réglé.
4-16
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page164
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (165,1)
4. Appuyer sur la partie hauteou
basse
de l'interrupteur INFO et
sélectionner Définir temps ou Définir
Km, et puis appuyer sur la touche
INFO. L'écran permettant de régler
l'intervalle de distance ou de jours
jusqu'à la période d'entretien suivante
s'affiche.
5. Appuyer sur la partie hauteou
basse
de l'interrupteur INFO pour
changer le Réglage de l'intervalle de
distance ou de l'intervalle de jours, et
puis appuyer sur la touche INFO. S'il
n'y a pas besoin de changer, appuyer
sur la touche INFO.
REMARQUElLes valeurs de réglage initiales sont
affichées conformément au programme
d'entretien (sauf pour certains pays). Pour
plus de détails concernant chacun des
programmes d'entretien régionaux, se
référer à Entretien périodique à la page
6-4.
ls'affiche sur les éléments réglés.
Afficheur de message
Lorsque la distance ou les jours restants
s'approchent de 0, un message s'affiche
chaque fois que le contacteur est mis sur
ON.
En cours de conduite
Tableau de bord et affichage
4-17
CX-5_8DR3-EC-14A_Edition3 Page165
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (166,1)
REMARQUElSi l'on appuie sur les interrupteurs INFO
(haut
, bas, ou la touche INFO)
pendant qu'un message est affiché, ce
message n'apparaîtra plus lorsqu'on met le
contacteur sur ON la fois suivante.
lUne fois que les travaux d'entretien du
véhicule sont terminés et que les jours/
distance restants ont été réinitialisés, le
message concernant la période d'entretien
suivante apparaîtra quand la distance ou
les jours restants jusqu'à la période
d'entretien suivante approchera de 0
(s'affiche au démarrage du moteur).
lS'il y a plusieurs messages, ils sont affichés
selon leur ordre.
lLes messages ne sont pas affichés si OFF a
été réglé pour les messages.
4-18
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page166
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (167,1)
Afficheur de messageDénomination Début de l'affichage du message Message affiché
Programme d'entretien Lorsque la distance restante est inférieure à 500 km (250 milles), ou que les jours
restants sont inférieurs à 15
(selon le cas se présentant en premier) Entretien requis
Permutation des pneus Lorsque la distance restante est inférieure à 500 km (250 milles) Permutation des pneus requise
Pression des pneus Lorsque les jours restants sont inférieurs à 15 Gonflage pneus requis
Méthode de réinitialisation
Si l'on effectue la réinitialisation après
qu'un entretien a été accompli, un avis
concernant la période d'entretien suivante
s'affichera quand la période approchera.
1. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO et
sélectionner Paramètres, et puis
appuyer sur la touche INFO.
2. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO et
sélectionner Entretien, et puis appuyer
sur la touche INFO.
3. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO pour
sélectionner l'élément que vous voulez
réinitialiser de ce qui suit, et puis
appuyer sur la touche INFO.
lProgrammelPermut roueslPression pneus
REMARQUElLa distance et les jours restants
actuellement apparaissent.
lMême si la distance ou les jours restants
ont dépassé 0, aucun signe moins ( _
)
n'apparaît et la valeur est laissée à 0.
En cours de conduite
Tableau de bord et affichage
4-19
CX-5_8DR3-EC-14A_Edition3 Page167
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (168,1)

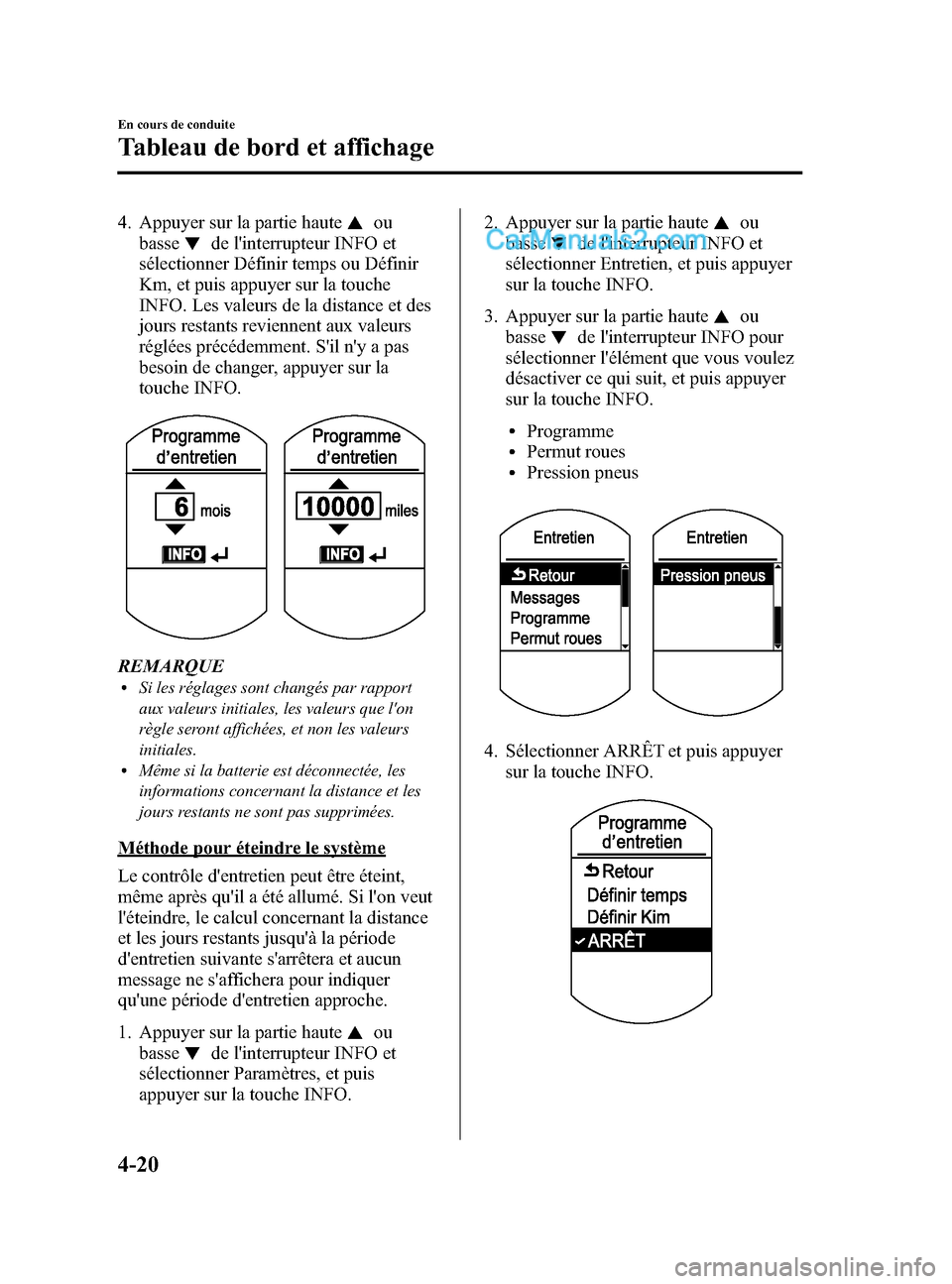

4. Appuyer sur la partie hauteou
basse
de l'interrupteur INFO et
sélectionner Définir temps ou Définir
Km, et puis appuyer sur la touche
INFO. Les valeurs de la distance et des
jours restants reviennent aux valeurs
réglées précédemment. S'il n'y a pas
besoin de changer, appuyer sur la
touche INFO.
REMARQUElSi les réglages sont changés par rapport
aux valeurs initiales, les valeurs que l'on
règle seront affichées, et non les valeurs
initiales.
lMême si la batterie est déconnectée, les
informations concernant la distance et les
jours restants ne sont pas supprimées.
Méthode pour éteindre le système
Le contrôle d'entretien peut être éteint,
même après qu'il a été allumé. Si l'on veut
l'éteindre, le calcul concernant la distance
et les jours restants jusqu'à la période
d'entretien suivante s'arrêtera et aucun
message ne s'affichera pour indiquer
qu'une période d'entretien approche.
1. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO et
sélectionner Paramètres, et puis
appuyer sur la touche INFO. 2. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO et
sélectionner Entretien, et puis appuyer
sur la touche INFO.
3. Appuyer sur la partie haute
ou
basse
de l'interrupteur INFO pour
sélectionner l'élément que vous voulez
désactiver ce qui suit, et puis appuyer
sur la touche INFO.
lProgrammelPermut roueslPression pneus
4. Sélectionner ARRÊT et puis appuyer
sur la touche INFO.
4-20
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page168
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (169,1)
qOrdinateur de bord et
interrupteur INFO
Les informations suivantes peuvent être
sélectionnées en appuyant sur la partie
haute
ou bassede l'interrupteur
INFO avec le contact mis sur ON.
lDistance approximative que l'on peut
parcourir avec le carburant restant
lMoyenne de consommation de
carburant
lConsommation actuelle de carburantlVitesse moyenne du véhiculelParamètres (tableau de bord de type A)lAttention (tableau de bord de type A)
En cas de problème avec l'ordinateur de
bord, s'adresser à un concessionnaire
agréé Mazda.
Mode de distance restante
Cette fonction affiche la distance
approximative que l'on peut parcourir
avec le carburant restant en se basant sur
la consommation de carburant. La distance restante sera calculée puis
affichée toutes les secondes.
Type A
Type B
REMARQUElMême si l'affichage de la distance restante
peut indiquer une distance suffisante de
conduite avant que le plein de carburant ne
soit requis, faire le plein dès que possible si
le niveau de carburant est très bas ou si le
voyant de niveau bas de carburant
s'allume.
lL'affichage ne changera que si l'on ajoute
plus de 10 litres (2,6 US gal, 2,2 Imp gal)
environ de carburant.
lLa distance restante est la distance
approximative restante durant laquelle le
véhicule peut être conduit jusqu'a ce que
toutes les marques de l'aiguille dans la
jauge à carburant indiquant le carburant
restant disparaît.
En cours de conduite
Tableau de bord et affichage
4-21
CX-5_8DR3-EC-14A_Edition3 Page169
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A
