MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (150,1)
Contacteur d'allumage
qPositions du bouton de
démarrage du moteur
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé.
A chaque pression sur le bouton de
démarrage du moteur, la position du
contacteur change dans l'ordre suivant:
arrêt, ACC et ON. Si l'on appuie de
nouveau sur le bouton de démarrage du
moteur à partir de la position ON, le
contacteur est coupé.
Témoin
REMARQUElLe moteur démarre lorsqu'on appuie sur le
bouton de démarrage du moteur tout en
enfonçant la pédale d'embrayage (boîte de
vitesses manuelle) ou la pédale de frein
(boîte de vitesses automatique). Pour
changer la position du contacteur, appuyer
sur le bouton de démarrage du moteur sans
enfoncer la pédale.
lNe pas laisser le contacteur à ON lorsque
le moteur ne tourne pas. Sinon la batterie
risque de se décharger. Si on laisse le
contacteur sur ACC (sur les boîtes de
vitesses automatiques, le levier sélecteur est
en plage P et le contacteur est ACC), le
contacteur est automatiquement coupé au
bout de 25 minutes.
Désactivé
L'alimentation des appareils électriques
est coupée et le témoin du bouton de
démarrage du moteur (ambre) s'éteint
également.
4-2
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8DR3-EC-14A_Edition3 Page150
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (151,1)
PRUDENCE
Avant de quitter le siège du conducteur,
toujours couper le contacteur,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P (boîte de vitesses automatique)
ou en 1 ou R (boîte de vitesses
manuelle):Il est dangereux de quitter le siège du
conducteur sans couper le
contacteur, d'appliquer le frein de
stationnement et de placer le levier
sélecteur en position P (boîte de
vitesses automatique) ou en position
de 1er rapport ou R (boîte de vitesses
manuelle). Il est possible que le
véhicule se déplace de manière
inattendue et entraîne un accident.
En outre, si le véhicule est laissé sans
conducteur pendant une période
même courte, il est important de
couper le contacteur. Si le contacteur
est placé dans une autre position,
certains systèmes de sécurité du
véhicule seront désactivés et la
batterie se videra.
ACC (Accessoires)
Certains accessoires électriques
fonctionneront et le témoin (ambre)
s'allume.
REMARQUE
Le système d'ouverture à télécommande ne
fonctionne pas lorsque le bouton de
démarrage du moteur est placé en ACC et les
portières ne pourront pas être verrouillées/
déverrouillées, même si elles ont été
verrouillées manuellement.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Le
témoin (ambre) s'éteint. (Le témoin
(ambre) s'allume lorsque le contacteur est
mis sur ON et que le moteur ne tourne
pas.)
Certains témoins/voyants doivent être
vérifiés avant le démarrage du moteur
(page 4-24).
REMARQUE
Lorsque le bouton de démarrage du moteur est
placé sur ON, le son du moteur de la pompe à
essence fonctionnant près du réservoir
d'essence se fait entendre. Ceci n'indique pas
un problème.
En cours de conduite
Démarrage/Arrêt du moteur
4-3
CX-5_8DR3-EC-14A_Edition3 Page151
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (152,1)
Démarrage du moteur
PRUDENCE
Les ondes radio émises par la clé
peuvent perturber le fonctionnement
d'équipements médicaux, tels que les
stimulateurs cardiaques:Avant d'utiliser la clé à proximité de
personnes utilisant des équipements
médicaux, demandez à votre médecin
ou au fabricant de ces équipements si
les ondes radio émises par la clé
risquent de perturber leur
fonctionnement. REMARQUE
lLe conducteur doit être muni de la clé car
celle-ci contient une puce d'immobilisation
qui doit communiquer avec les commandes
du moteur à une courte distance.
lIl est possible de démarrer le moteur
lorsque le bouton de démarrage du moteur
est activé à partir de la position d'arrêt,
ACC ou ON.
lLes fonctions du système du bouton de
démarrage du moteur (fonction qui peut
démarrer le moteur en ne portant que la
clé) peuvent être désactivées afin de
prévenir tout effet indésirable possible sur
un utilisateur portant un stimulateur
cardiaque ou un autre appareil médical. Si
le système est désactivé, il vous sera
impossible de démarrer le moteur avec la
clé. S'adresser à un concessionnaire agréé
Mazda pour plus de détails. Si les fonctions
du système du bouton de démarrage du
moteur ont été désactivées, il vous sera
possible de démarrer le moteur en suivant
la procédure indiquée quand la pile de la
clé est morte.
Se référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à plat à
la page 4-7.
lAprès le démarrage d'un moteur froid, la
vitesse du moteur augmente et le bruit du
compartiment à moteur est audible.
Ceci permet d'améliorer la purification des
gaz d'échappement et n'indique aucun
dysfonctionnement des pièces.
lLe démarrage du moteur est commandé par
le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Equipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
4-4
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8DR3-EC-14A_Edition3 Page152
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (153,1)
1. Veiller à avoir la clé sur soi.
2. Tous les occupants du véhicule doiventattacher leur ceinture.
3. Veiller à ce que le frein de stationnement soit appliqué.
4. Continuer à appuyer fermement sur la pédale de frein jusqu'à ce que le moteur
soit complètement lancé.
5. (Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la pédale
d'embrayage est suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N et ou si la
pédale de frein n'est pas suffisamment
enfoncée.
6. Vérifier que le témoin KEY (vert) (si le véhicule en est équipé) du combiné
d'instruments et le témoin du bouton de
démarrage du moteur (vert) sont
allumés. Se référer à Voyants/témoins à
la page 4-24. Si le témoin du bouton de
démarrage du moteur (vert) clignote,
veiller à être muni de la clé (pour les
véhicules équipés d'un compteur de
type A (page 4-24), les messages
s'affichent sur le tableau de bord). Si le
témoin du bouton de démarrage du
moteur (vert) clignote alors que le
conducteur est muni de la clé, tenir la
clé sur le bouton de démarrage du
moteur et démarrer le moteur (pour les
véhicules équipés d'un compteur de
type A (page 4-24), les messages
s'affichent sur le tableau de bord). Se
référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à
plat à la page 4-7.
En cours de conduite
Démarrage/Arrêt du moteur
4-5
CX-5_8DR3-EC-14A_Edition3 Page153
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (154,1)
ATTENTION
Si le voyant KEY (rouge) s'allume et
que le témoin du bouton de
démarrage du moteur (ambre)
clignote, cela peut indiquer un
problème dans le système de
démarrage du moteur et qu'il est
impossible de faire démarrer le
moteur ou de mettre le contacteur
sur ACC ou ON (pour les véhicules
équipés d'un compteur de type A
(page 4-24), les messages s'affichent
sur le tableau de bord). Faire
inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
REMARQUE
lDans les conditions suivantes, le voyant
KEY (rouge) clignote une fois que l'on
appuie sur le bouton de démarrage du
moteur pour informer le conducteur que le
bouton de démarrage du moteur ne sera
pas positionné sur ACC, même si l'on
appuie dessus à partir de la position
désactivée (pour les véhicules équipés d'un
compteur de type A (page 4-24), les
messages s'affichent sur le tableau de
bord).
lLa pile de la clé est complètement
déchargée.
lLa clé est en dehors de la plage de
fonctionnement.
lLa clé se trouve dans des zones où le
système parvient difficilement à détecter
le signal (page 3-7).
lUne clé d'un autre constructeur
comparable à la clé se trouve dans la
plage de fonctionnement.
l(Méthode de démarrage forcé du moteur)
Si le voyant KEY (rouge) s'allume ou si le
témoin du bouton de démarrage du moteur
(ambre) clignote, cela peut indiquer un
problème dans le système de démarrage du
moteur lors de l'utilisation habituelle du
démarrage (pour les véhicules équipés d'un
compteur de type A, les messages
s'affichent sur le tableau de bord). Faire
inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible. Le moteur peut alors être démarré
de force. Maintenir le bouton de démarrage
du moteur jusqu'au démarrage du moteur.
D'autres procédures de démarrage du
moteur, telles que la présence de la clé dans
la cabine et l'activation de la pédale
d'embrayage (boîte de vitesses manuelle)
ou la pédale de frein (boîte de vitesses
automatique), doivent être respectées.
lLorsque l'on force le démarrage du moteur,
le voyant KEY (rouge) (si le véhicule en est
équipé) reste allumé et le témoin du bouton
de démarrage du moteur (ambre) continuer
à clignoter.
l(Boîte de vitesses automatique)
Lorsque le levier de sélection est sur la
position de point mort (N), le témoin KEY
(vert) (si le véhicule en est équipé) et le
témoin du bouton de démarrage du moteur
(vert) ne s'allument pas.
7. Appuyer sur le bouton de démarrage du moteur une fois que le témoin KEY
(vert) (si le véhicule en est équipé) du
combiné d'instruments et que le témoin
du bouton de démarrage du moteur
(vert) sont tous deux allumés.
4-6
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8DR3-EC-14A_Edition3 Page154
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (155,1)
REMARQUElUne fois que le moteur a démarré, le
témoin du bouton de démarrage du moteur
(ambre) s'éteint et le contacteur est en
position ON.
lUne fois qu'on a appuyé sur le bouton de
démarrage du moteur et avant que le
moteur ait démarré, le son du moteur de la
pompe à essence fonctionnant près du
réservoir d'essence se fait entendre; ceci
n'indique pas une anomalie de
fonctionnement.
8. Après le démarrage du moteur, lelaisser tourner au ralenti pendant dix
secondes environ.
REMARQUE
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-18).

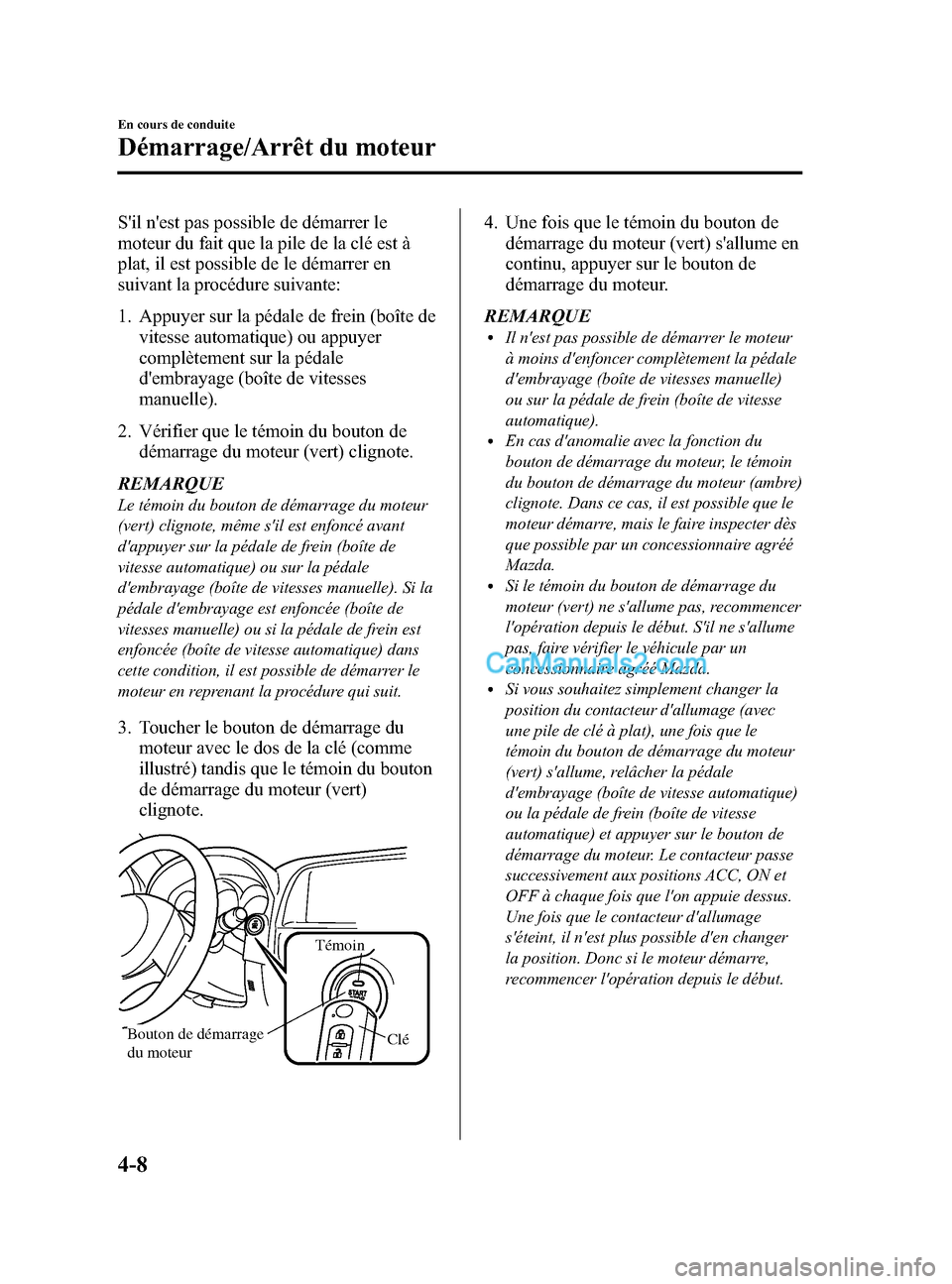

qFonction de démarrage du moteur
lorsque la pile de la clé est à plat
ATTENTION
Lors du démarrage du moteur en
tenant la télécommande par-dessus
le bouton de démarrage du moteur
du fait d'une pile de clé morte ou
d'une clé qui fonctionne mal,
s'assurer que ce qui suit ne se
produira pas.
Sinon, le signal provenant de la clé
ne sera pas reçu correctement et le
moteur risque de ne pas démarrer.
Ø Les parties métalliques d'autres
clés ou d'objets métalliques
touchent la clé.
ØLes clés de rechange ou les clés
d'autres véhicules équipés d'un
système d'immobilisation touchent
ou sont très proches de la clé.
ØDes dispositifs d'achat
électronique ou d'accès sécurisé
qui touchent la clé ou sont très
proches de celle-ci.
En cours de conduite
Démarrage/Arrêt du moteur
4-7
CX-5_8DR3-EC-14A_Edition3 Page155
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (156,1)
S'il n'est pas possible de démarrer le
moteur du fait que la pile de la clé est à
plat, il est possible de le démarrer en
suivant la procédure suivante:
1. Appuyer sur la pédale de frein (boîte devitesse automatique) ou appuyer
complètement sur la pédale
d'embrayage (boîte de vitesses
manuelle).
2. Vérifier que le témoin du bouton de démarrage du moteur (vert) clignote.
REMARQUE
Le témoin du bouton de démarrage du moteur
(vert) clignote, même s'il est enfoncé avant
d'appuyer sur la pédale de frein (boîte de
vitesse automatique) ou sur la pédale
d'embrayage (boîte de vitesses manuelle). Si la
pédale d'embrayage est enfoncée (boîte de
vitesses manuelle) ou si la pédale de frein est
enfoncée (boîte de vitesse automatique) dans
cette condition, il est possible de démarrer le
moteur en reprenant la procédure qui suit.
3. Toucher le bouton de démarrage du moteur avec le dos de la clé (comme
illustré) tandis que le témoin du bouton
de démarrage du moteur (vert)
clignote.
Clé
Témoin
Bouton de démarrage
du moteur
4. Une fois que le témoin du bouton dedémarrage du moteur (vert) s'allume en
continu, appuyer sur le bouton de
démarrage du moteur.
REMARQUE
lIl n'est pas possible de démarrer le moteur
à moins d'enfoncer complètement la pédale
d'embrayage (boîte de vitesses manuelle)
ou sur la pédale de frein (boîte de vitesse
automatique).
lEn cas d'anomalie avec la fonction du
bouton de démarrage du moteur, le témoin
du bouton de démarrage du moteur (ambre)
clignote. Dans ce cas, il est possible que le
moteur démarre, mais le faire inspecter dès
que possible par un concessionnaire agréé
Mazda.
lSi le témoin du bouton de démarrage du
moteur (vert) ne s'allume pas, recommencer
l'opération depuis le début. S'il ne s'allume
pas, faire vérifier le véhicule par un
concessionnaire agréé Mazda.
lSi vous souhaitez simplement changer la
position du contacteur d'allumage (avec
une pile de clé à plat), une fois que le
témoin du bouton de démarrage du moteur
(vert) s'allume, relâcher la pédale
d'embrayage (boîte de vitesse automatique)
ou la pédale de frein (boîte de vitesse
automatique) et appuyer sur le bouton de
démarrage du moteur. Le contacteur passe
successivement aux positions ACC, ON et
OFF à chaque fois que l'on appuie dessus.
Une fois que le contacteur d'allumage
s'éteint, il n'est plus possible d'en changer
la position. Donc si le moteur démarre,
recommencer l'opération depuis le début.
4-8
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8DR3-EC-14A_Edition3 Page156
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (157,1)
qOpération d'urgence pour le
démarrage du moteur
Si le voyant KEY (rouge) s'allume ou si le
témoin du bouton de démarrage du
moteur (ambre) clignote, cela peut
indiquer un problème dans le système de
démarrage du moteur lors de l'utilisation
habituelle du démarrage (pour les
véhicules équipés d'un compteur de type
A, les messages s'affichent sur le tableau
de bord). Faire inspecter le véhicule par
un concessionnaire agréé Mazda dès que
possible. Le moteur peut alors être
démarré de force. Maintenir le bouton de
démarrage du moteur jusqu'au démarrage
du moteur. D'autres procédures de
démarrage du moteur, telles que la
présence de la clé dans la cabine et
l'activation de la pédale d'embrayage
(boîte de vitesses manuelle) ou la pédale
de frein (boîte de vitesses automatique),
doivent être respectées.
Arrêt du moteur
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence. Si l'on arrête le moteur
pendant que le véhicule se déplace,
ceci réduira sa capacité de freinage
en raison de la perte de puissance de
la direction assistée, et un accident et
des blessures graves risqueront alors
de s'ensuivre.
1. Arrêter complètement le véhicule.
2. (Boîte de vitesses manuelle)
Passer au point mort.
(Boîte de vitesses automatique)
Déplacer le levier sélecteur vers la
position P.
3. Appuyer sur le bouton de démarrage du moteur pour arrêter le moteur. Le
contacteur est sur la position d'arrêt.
ATTENTION
Lorsque le conducteur quitte le
véhicule, vérifier que le bouton de
démarrage du moteur est en position
d'arrêt.
En cours de conduite
Démarrage/Arrêt du moteur
4-9
CX-5_8DR3-EC-14A_Edition3 Page157
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (158,1)
REMARQUElIl est possible que le ventilateur de
refroidissement du compartiment moteur
continue à fonctionner pendant quelques
minutes une fois que le contacteur a été
tourné de ON à OFF, et ce, que le
climatiseur soit allumé ou éteint, afin de
refroidir rapidement le compartiment
moteur.
lSi le système détecte que la puissance
restante de la pile de la clé est insuffisante
lorsque le contact est permuté de ON sur
ACC ou OFF, il est indiqué ce qui suit.
Remplacer par une pile neuve avant que la
clé ne devienne inutilisable.
Se référer à Remplacement de la pile
électrique à la page 6-34.
(Véhicule équipé d'un tableau de bord de
type A
*1)
Un message est affiché à l'écran du tableau
de bord.
*1 Se référer à Type A à la page 4-24.
(Véhicule équipé d'un tableau de bord de
type B
*2)
Le témoin KEY (vert) du tableau de bord
clignote pendant environ 30 secondes.
*2 Se référer à Type B à la page 4-28.
l(Boîte de vitesses automatique)
Si le moteur est coupé lorsque le levier
sélecteur se trouve sur une plage autre que
P, le contacteur se place en position ACC.
q Arrêt d'urgence du moteur
Le fait d'appuyer continuellement sur le
bouton de démarrage du moteur lorsque le
moteur tourne ou que le véhicule est
conduit, ou de presser en succession
rapide arrêtera immédiatement le moteur.
Le contacteur sera en position ACC.
4-10
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8DR3-EC-14A_Edition3 Page158
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (159,1)
Compteurs et jauges
Type A
Type B
Compteur de vitesse .......................................................................................... page 4-12
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 4-12
Compte-tours ..................................................................................................... page 4-13
Jauge de carburant ............................................................................................. page 4-14
Eclairage du tableau de bord .............................................................................. page 4-14
Affichage de la température extérieure .............................................................. page 4-15
Affichage de la vitesse du véhicule réglée par le régulateur de vitesse de croisière
(Tableau de bord de type A) .............................................................................. page 4-16
En cours de conduite
Tableau de bord et affichage
4-11
CX-5_8DR3-EC-14A_Edition3 Page159
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A
