2-43

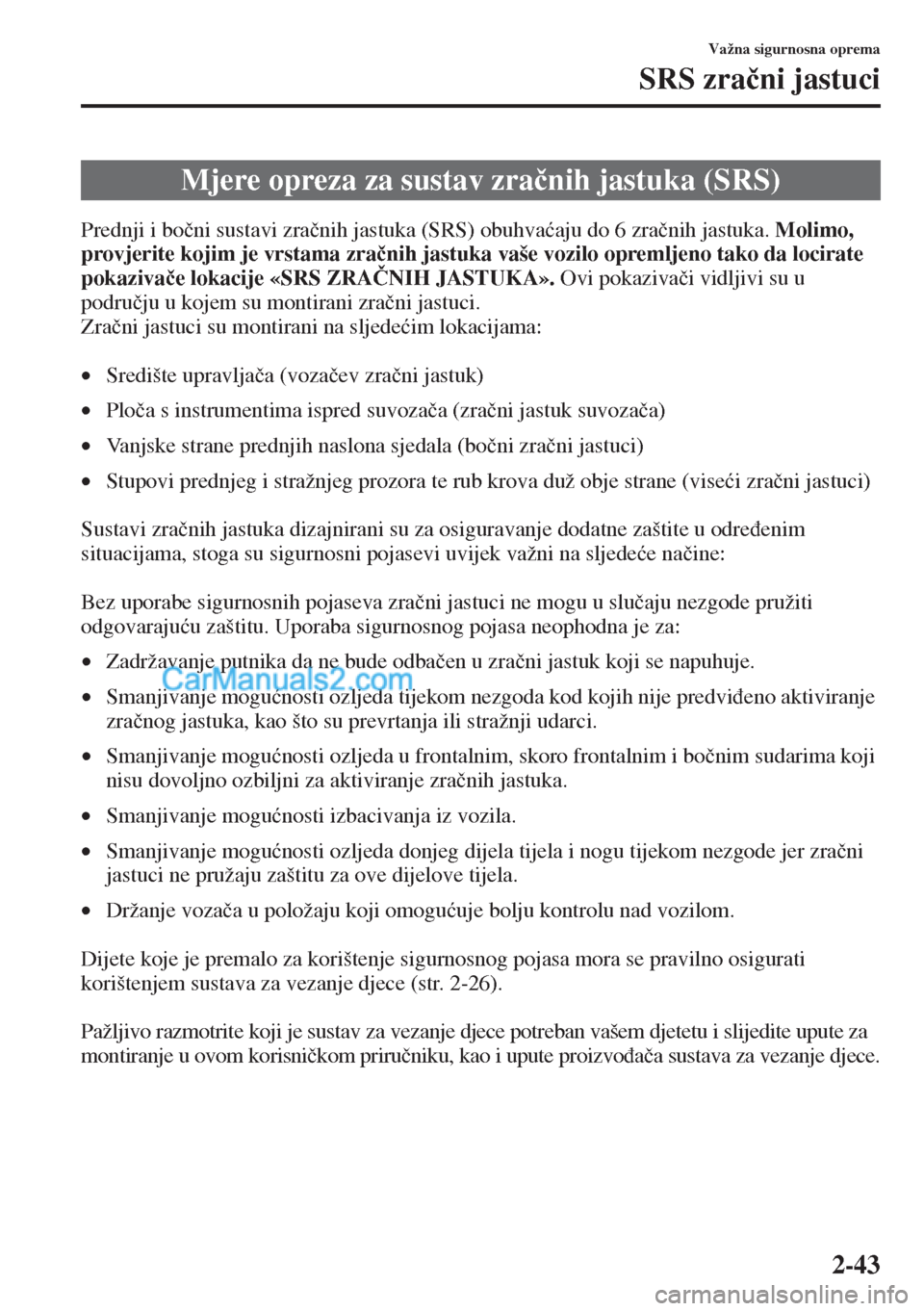

Važna sigurnosna oprema
SRS zra þni jastuci
Prednji i bo þni sustavi zra þnih jastuka (SRS) obuhva üaju do 6 zra þnih jastuka. Molimo,
provjerite kojim je vrstama zra þnih jastuka vaše vozilo opremljeno tako da locirate
pokaziva þe lokacije «SRS ZRA ýNIH JASTUKA». Ovi pokaziva þi vidljivi su u
podru þju u kojem su montirani zra þni jastuci.
Zra þni jastuci su montirani na sljede üim lokacijama:
•Središte upravlja þa (voza þev zra þni jastuk)
•Plo þa s instrumentima ispred suvoza þa (zra þni jastuk suvoza þa)
•Vanjske strane prednjih naslona sjedala (bo þni zra þni jastuci)
•Stupovi prednjeg i stražnjeg prozora te rub krova duž obje strane (vise üi zra þni jastuci)
Sustavi zra þnih jastuka dizajnirani su za osiguravanje dodatne zaštite u odre ÿenim
situacijama, stoga su sigurnosni pojasevi uvijek važni na sljede üe na þine:
Bez uporabe sigurnosnih pojaseva zra þni jastuci ne mogu u slu þaju nezgode pružiti
odgovaraju üu zaštitu. Uporaba sigurnosnog pojasa neophodna je za:
•Zadržavanje putnika da ne bude odba þen u zra þni jastuk koji se napuhuje.
•Smanjivanje mogu ünosti ozljeda tijekom nezgoda kod kojih nije predvi ÿeno aktiviranje
zra þnog jastuka, kao što su prevrtanja ili stražnji udarci.
•Smanjivanje mogu ünosti ozljeda u frontalnim, skoro frontalnim i bo þnim sudarima koji
nisu dovoljno ozbiljni za aktiviranje zra
þnih jastuka.
•Smanjivanje mogu ünosti izbacivanja iz vozila.
•Smanjivanje mogu ünosti ozljeda donjeg dijela tijela i nogu tijekom nezgode jer zra þni
jastuci ne pružaju zaštitu za ove dijelove tijela.
•Držanje voza þa u položaju koji omogu üuje bolju kontrolu nad vozilom.
Dijete koje je premalo za korištenje sigurnosnog pojasa mora se pravilno osigurati
korištenjem sustava za vezanje djece (str. 2-26).
Pažljivo razmotrite koji je sustav za vezanje djece potreban vašem djetetu i slijedite upute za
montiranje u ovom korisni þkom priru þniku, kao i upute proizvo ÿa þa sustava za vezanje djece.
Mjere opreza za sustav zra þnih jastuka (SRS)
Page 62 of 733
2-44
Važna sigurnosna oprema
SRS zra þni jastuci

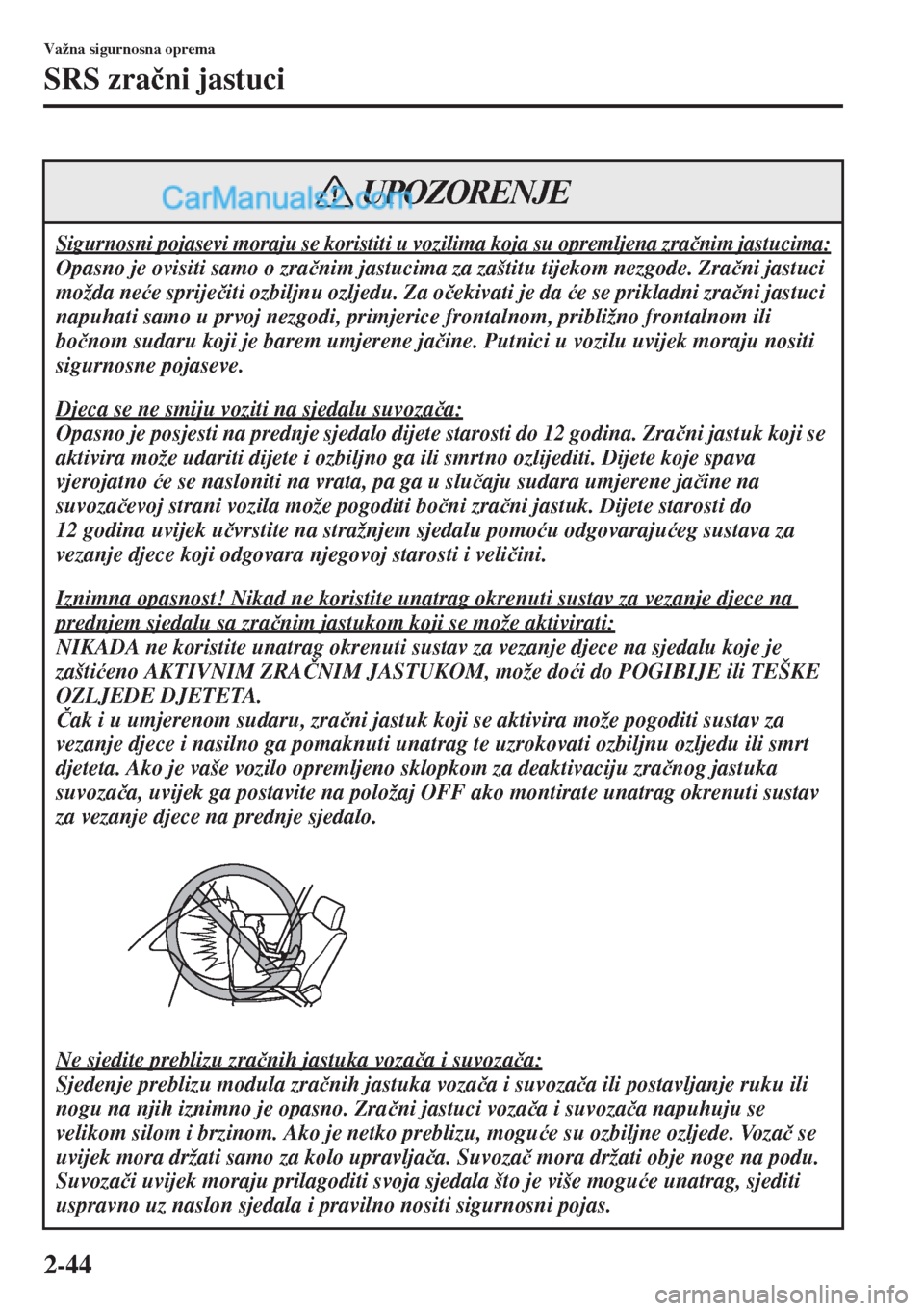

Sigurnosni pojasevi moraju se koristiti u vozilima koja su opremljena zra þnim jastucima:
Opasno je ovisiti samo o zra þnim jastucima za zaštitu tijekom nezgode. Zra þni jastuci
možda ne üe sprije þiti ozbiljnu ozljedu. Za o þekivati je da üe se prikladni zra þni jastuci
napuhati samo u prvoj nezgodi, primjerice frontalnom, približno frontalnom ili
bo þnom sudaru koji je barem umjerene ja þine. Putnici u vozilu uvijek moraju nositi
sigurnosne pojaseve.
Djeca se ne smiju voziti na sjedalu suvoza þa:
Opasno je posjesti na prednje sjedalo dijete starosti do 12 godina. Zra þni jastuk koji se
aktivira može udariti dijete i ozbiljno ga ili smrtno ozlijediti. Dijete koje spava
vjerojatno üe se nasloniti na vrata, pa ga u slu þaju sudara umjerene ja þine na
suvoza þevoj strani vozila može pogoditi bo þni zra þni jastuk. Dijete starosti do
12 godina uvijek u þvrstite na stražnjem sjedalu pomo üu odgovaraju üeg sustava za
vezanje djece koji odgovara njegovoj starosti i veli þini.
Iznimna opasnost! Nikad ne koristite unatrag okrenuti sustav za vezanje djece na
prednjem sjedalu sa zra þnim jastukom koji se može aktivirati:
NIKADA ne koristite unatrag okrenuti sustav za vezanje djece na sjedalu koje je
zašti üeno AKTIVNIM ZRA ýNIM JASTUKOM, može do üi do POGIBIJE ili TEŠKE
OZLJEDE DJETETA.
ýak i u umjerenom sudaru, zra þni jastuk koji se aktivira može pogoditi sustav za
vezanje djece i nasilno ga pomaknuti unatrag te uzrokovati ozbiljnu ozljedu ili smrt
djeteta. Ako je vaše vozilo opremljeno sklopkom za deaktivaciju zra þnog jastuka
suvoza þa, uvijek ga postavite na položaj OFF ako montirate unatrag okrenuti sustav
za vezanje djece na prednje sjedalo.
Ne sjedite preblizu zra þnih jastuka voza þa i suvoza þa:
Sjedenje preblizu modula zra þnih jastuka voza þa i suvoza þa ili postavljanje ruku ili
nogu na njih iznimno je opasno. Zra þni jastuci voza þa i suvoza þa napuhuju se
velikom silom i brzinom. Ako je netko preblizu, mogu üe su ozbiljne ozljede. Voza þ se
uvijek mora držati samo za kolo upravlja þa. Suvoza þ mora držati obje noge na podu.
Suvoza þi uvijek moraju prilagoditi svoja sjedala što je više mogu üe unatrag, sjediti
uspravno uz naslon sjedala i pravilno nositi sigurnosni pojas.
UPOZORENJE
Page 63 of 733
2-45
Važna sigurnosna oprema
SRS zra þni jastuci
Sjedite na sredini sjedala i ispravno nosite sigurnosni pojas:
Sjedenje preblizu modula bo þnih zra þnih jastuka, postavljanje ruku na njih, spavanje
uz vrata ili naginjanje kroz prozore iznimno je opasno. Bo þni i vise üi zra þni jastuci
napuhuju se velikom silom i brzinom te proširuju izravno uzduž vrata na strani na
kojoj je auto udaren. Ozbiljna ozljeda može se dogoditi ako netko sjedi preblizu
vratima ili je naslonjen na prozor ili ako putnik na stražnjem sjedalu drži bo þni dio
naslona prednjeg sjedala. Sjedite na sredini sjedala s pravilno vezanim pojasevima
dok je vozilo u pokretu kako biste ostavili prostor za bo þne i vise üe zra þne jastuke.
Ne stavljate predmete na podru þje ili oko podru þja gdje se aktiviraju zra þni jastuci
voza þa i suvoza þa:
Opasno je pri þvrš üivanje predmeta na module zra þnih jastuka voza þa i suvoza þa ili
postavljanje ne þeg ispred njih. U slu þaju nezgode predmet može ometati napuhavanje
zra þnog jastuka i ozlijediti putnike.
Ne stavljajte predmete na podru þju ili oko podru þja gdje se aktiviraju bo þni zra þni jastuci:
Opasno je stavljanje predmeta na prednje sjedalo tako da na bilo koji na þin prekrivaju
vanjsku stranu sjedala. U slu þaju nezgode predmet može ometati bo þni zra þni jastuk
koji se napuhuje s vanjske strane prednjeg sjedala i otežati dodatnu zaštitu sustava
bo þnog zra þnog jastuka ili ga preusmjeriti na na þin koji je opasan. Štoviše, zra þni
jastuk bi se mogao rasje üi i ispustiti plin.
Ne vješajte mreže, torbice s kartama ili naprtnja þe s bo þnim trakama na prednja
sjedala. Nikad ne koristite pokriva þe za prednja sjedala. Moduli bo þnih zra þnih
jastuka uvijek moraju imati mjesta za aktiviranje u slu þaju bo þnog sudara.
Ne stavljajte predmete na podru þje ili oko podru þja gdje se aktiviraju vise üi zra þni jastuci:
Opasno je stavljati predmete u podru þja gdje se aktivira vise üi zra þni jastuk,
primjerice na vjetrobransko staklo, staklo na vratima, stupove prednjih i stražnjih
prozora, duž ruba krova i na stezne nosa þe. U slu þaju nezgode predmet može ometati
vise üi zra þni jastuk koji se napuhuje sa stupova prednjih i stražnjih prozora i duž ruba
krova te otežati dodatnu zaštitu sustava vise üeg zra þnog jastuka ili ga preusmjeriti na
na þin koji je opasan. Štoviše, zra þni jastuk bi se mogao rasje üi i ispustiti plin.
Ne postavljajte vješalice ni bilo kakve druge predmete na stezni nosa þ. Odje üu objesite
izravno na kuku za odje üu. Moduli bo þnih zra þnih jastuka moraju uvijek u slu þaju
bo þnog sudara imati mjesta za aktiviranje.
UPOZORENJE
Page 64 of 733
2-46
Važna sigurnosna oprema
SRS zra þni jastuci
Ne dirajte komponente sustava zra þnih jastuka nakon napuhivanja zra þnih jastuka:
Opasno je dirati komponente sustava zra þnih jastuka nakon napuhivanja zra þnih jastuka.
Neposredno nakon napuhivanja komponente su jako vru üe. Mogli biste se ope üi.
Nikad ne montirajte opremu za prednji dio vašeg vozila:
Opasno je montirati opremu za prednji dio, kao što su prednje zaštitne šipke
(odbojne šipke za zaštitu od udaraca u životinje ili ostale sli þne naprave), ralice ili
vitla za tegljenje. To može utjecati na sustav senzora za sudar. Na taj se na þin zra þni
jastuci mogu neo þekivano aktivirati ili im može biti onemogu üeno aktiviranje za
vrijeme nezgode. Suvoza þ i voza þ mogli bi se ozbiljno ozlijediti.
Ne vršite preinake na ovjesu:
Opasno je vršiti preinake na ovjesu vozila. Ako se promijene visina ili ovjes vozila,
vozilo ne üe mo üi precizno detektirati sudar, što üe rezultirati neto þnim ili
neo þekivanim aktiviranjem zra þnih jastuka i mogu ünoš üu ozbiljnih ozljeda.
Ne vršite nikakve preinake na sustavu zra þnih jastuka:
Opasno je vršiti preinake na dijelovima ili oži þenju sustava zra þnih jastuka.
Mogli biste ga nehoti þno aktivirati ili onesposobiti za rad. Ne vršite nikakve preinake
na dodatnom sustavu zra þnih jastuka. Ovo uklju þuje postavljanje ukrasa, zna þki ili
bilo þega drugog preko modula zra þnih jastuka. Tako ÿer uklju þuje i postavljanje
dodatne elektri þne opreme na komponente ili oži þenja sustava ili blizu njih. Posebnu
pažnju koja je potrebna kod uklanjanja i montiranja prednjih sjedala može vam
pružiti stru þni serviser, preporu þamo ovlaštenog Mazdinog servisera. Važno je zaštiti
oži þenje i spojeve zra þnog jastuka kako biste bili sigurni da se zra þni jastuci ne üe
slu þajno aktivirati i da sjedala zadrže neošte üenu povezanost sa zra þnim jastukom.
Ne postavljajte prtljagu ili ostale predmete ispod prednjih sjedala:
Opasno je postavljati prtljagu ili ostale predmete ispod prednjih sjedala. Mogu se
oštetiti bitne komponente sustava zra þnih jastuka, a u slu þaju bo þnog sudara možda
se ne üe aktivirati odgovaraju üi zra þni jastuci, što može rezultirati ozbiljnom ili
smrtnom ozljedom. Da biste sprije þili ošte üenje bitnih dijelova sustava zra þnih
jastuka, ne postavljate prtljagu ili ostale predmete ispod prednjih sjedala.
UPOZORENJE
Page 65 of 733
2-47
Važna sigurnosna oprema
SRS zra þni jastuci

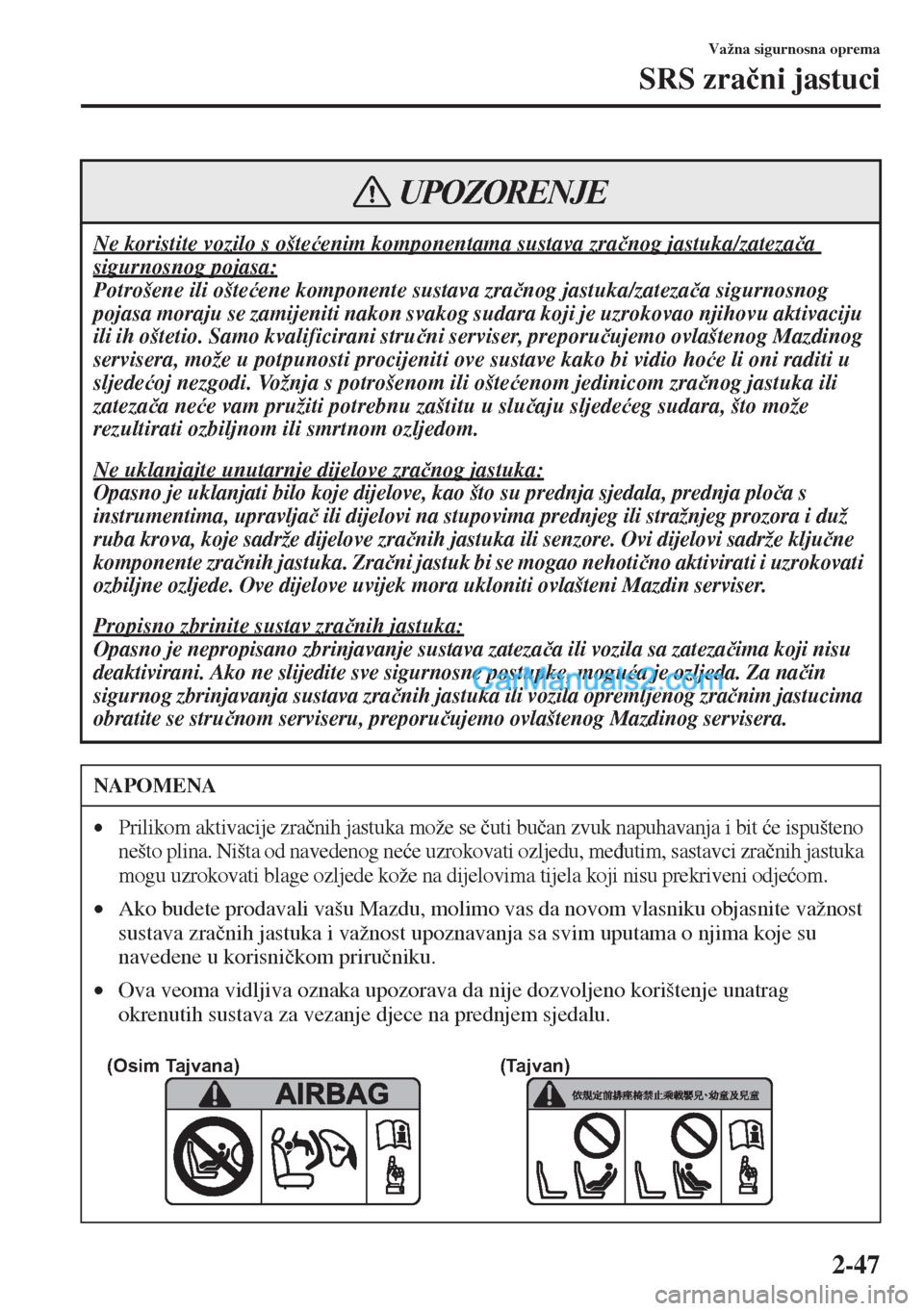

Ne koristite vozilo s ošte üenim komponentama sustava zra þnog jastuka/zateza þa
sigurnosnog pojasa:
Potrošene ili ošte üene komponente sustava zra þnog jastuka/zateza þa sigurnosnog
pojasa moraju se zamijeniti nakon svakog sudara koji je uzrokovao njihovu aktivaciju
ili ih oštetio. Samo kvalificirani stru þni serviser, preporu þujemo ovlaštenog Mazdinog
servisera, može u potpunosti procijeniti ove sustave kako bi vidio ho üe li oni raditi u
sljede üoj nezgodi. Vožnja s potrošenom ili ošte üenom jedinicom zra þnog jastuka ili
zateza þa ne üe vam pružiti potrebnu zaštitu u slu þaju sljede üeg sudara, što može
rezultirati ozbiljnom ili smrtnom ozljedom.
Ne uklanjajte unutarnje dijelove zra þnog jastuka:
Opasno je uklanjati bilo koje dijelove, kao što su prednja sjedala, prednja plo þa s
instrumentima, upravlja þ ili dijelovi na stupovima prednjeg ili stražnjeg prozora i duž
ruba krova, koje sadrže dijelove zra þnih jastuka ili senzore. Ovi dijelovi sadrže klju þne
komponente zra þnih jastuka. Zra þni jastuk bi se mogao nehoti þno aktivirati i uzrokovati
ozbiljne ozljede. Ove dijelove uvijek mora ukloniti ovlašteni Mazdin serviser.
Propisno zbrinite sustav zra þnih jastuka:
Opasno je nepropisano zbrinjavanje sustava zateza þa ili vozila sa zateza þima koji nisu
deaktivirani. Ako ne slijedite sve sigurnosne postupke, mogu üa je ozljeda. Za na þin
sigurnog zbrinjavanja sustava zra þnih jastuka ili vozila opremljenog zra þnim jastucima
obratite se stru þnom serviseru, preporu þujemo ovlaštenog Mazdinog servisera.
NAPOMENA
•Prilikom aktivacije zra þnih jastuka može se þuti bu þan zvuk napuhavanja i bit üe ispušteno
nešto plina. Ništa od navedenog ne üe uzrokovati ozljedu, me ÿutim, sastavci zra þnih jastuka
mogu uzrokovati blage ozljede kože na dijelovima tijela koji nisu prekriveni odje üom.
•Ako budete prodavali vašu Mazdu, molimo vas da novom vlasniku objasnite važnost
sustava zra þnih jastuka i važnost upoznavanja sa svim uputama o njima koje su
navedene u korisni þkom priru þniku.
•Ova veoma vidljiva oznaka upozorava da nije dozvoljeno korištenje unatrag
okrenutih sustava za vezanje djece na prednjem sjedalu.
UPOZORENJE
(Osim Tajvana) (Tajvan)
Page 66 of 733
2-48
Važna sigurnosna oprema
SRS zra þni jastuci

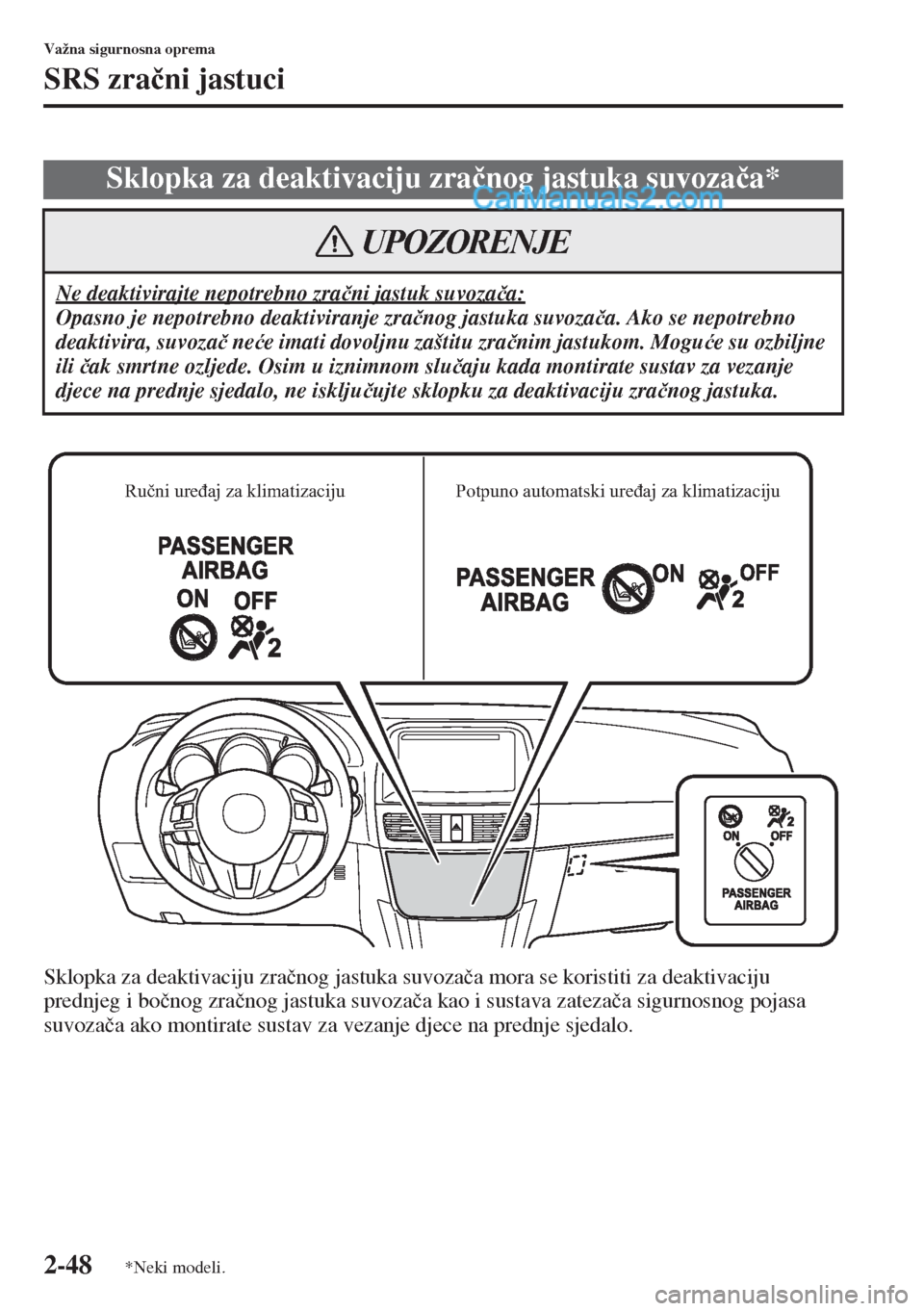

Sklopka za deaktivaciju zra þnog jastuka suvoza þa mora se koristiti za deaktivaciju
prednjeg i bo þnog zra þnog jastuka suvoza þa kao i sustava zateza þa sigurnosnog pojasa
suvoza þa ako montirate sustav za vezanje djece na prednje sjedalo.
Sklopka za deaktivaciju zra þnog jastuka suvoza þa*
Ne deaktivirajte nepotrebno zra þni jastuk suvoza þa:
Opasno je nepotrebno deaktiviranje zra þnog jastuka suvoza þa. Ako se nepotrebno
deaktivira, suvoza þ ne üe imati dovoljnu zaštitu zra þnim jastukom. Mogu üe su ozbiljne
ili þak smrtne ozljede. Osim u iznimnom slu þaju kada montirate sustav za vezanje
djece na prednje sjedalo, ne isklju þujte sklopku za deaktivaciju zra þnog jastuka.
UPOZORENJE
Potpuno automatski uređaj za klimatizaciju Ručni uređaj za klimatizaciju
*Neki modeli.
Page 67 of 733
2-49
Važna sigurnosna oprema
SRS zra þni jastuci

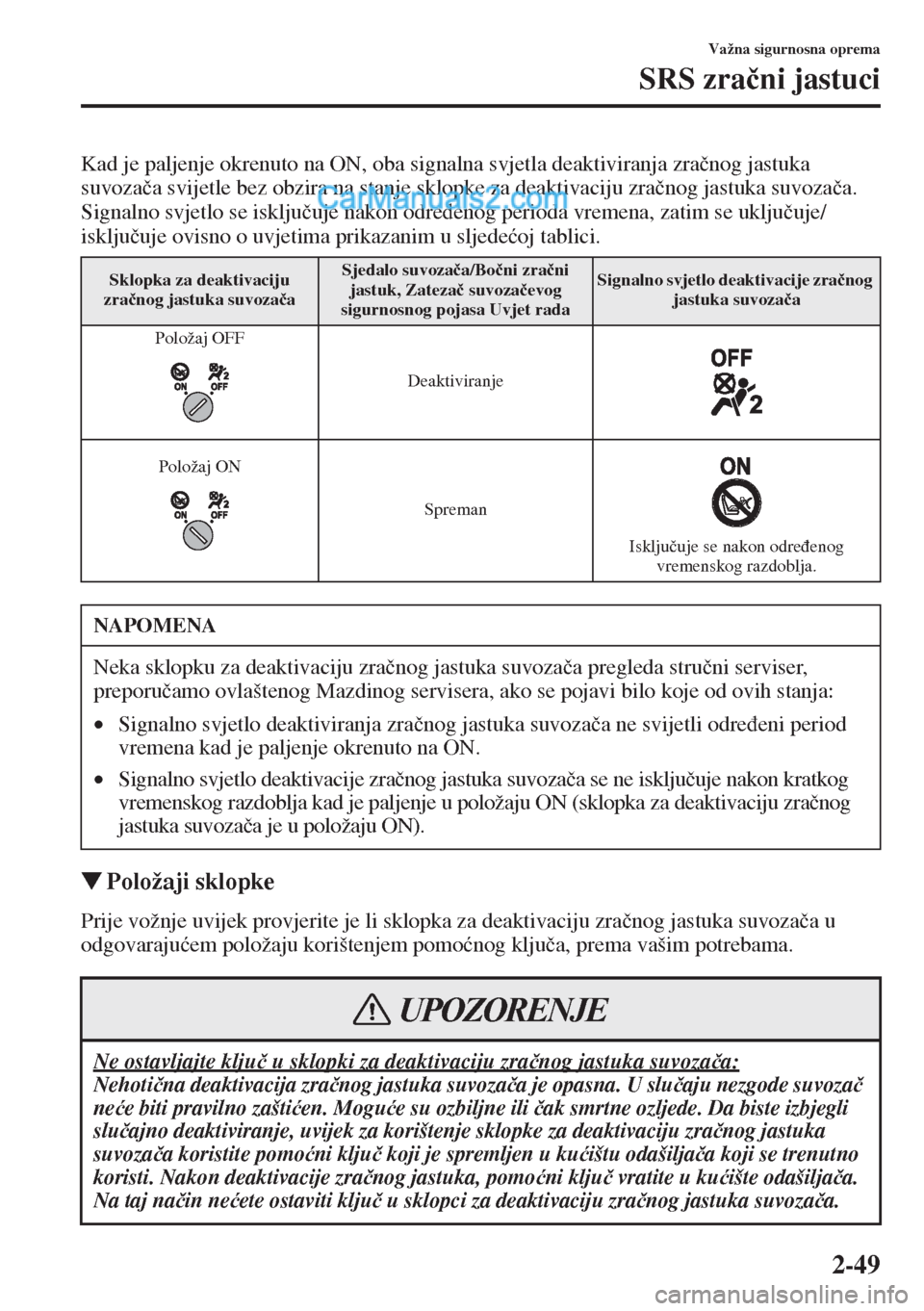

Kad je paljenje okrenuto na ON, oba signalna svjetla deaktiviranja zra þnog jastuka
suvoza þa svijetle bez obzira na stanje sklopke za deaktivaciju zra þnog jastuka suvoza þa.
Signalno svjetlo se isklju þuje nakon odre ÿenog perioda vremena, zatim se uklju þuje/
isklju þuje ovisno o uvjetima prikazanim u sljede üoj tablici.
WPoložaji sklopke
Prije vožnje uvijek provjerite je li sklopka za deaktivaciju zra þnog jastuka suvoza þa u
odgovaraju üem položaju korištenjem pomo ünog klju þa, prema vašim potrebama.
Sklopka za deaktivaciju
zra þnog jastuka suvoza þaSjedalo suvoza þa/Bo þni zra þni
jastuk, Zateza þ suvoza þevog
sigurnosnog pojasa Uvjet radaSignalno svjetlo deaktivacije zra þnog
jastuka suvoza þa
Položaj OFF
Deaktiviranje
Položaj ON
Spreman
Isklju þuje se nakon odre ÿenog
vremenskog razdoblja.
NAPOMENA
Neka sklopku za deaktivaciju zra þnog jastuka suvoza þa pregleda stru þni serviser,
preporu þamo ovlaštenog Mazdinog servisera, ako se pojavi bilo koje od ovih stanja:
•Signalno svjetlo deaktiviranja zra þnog jastuka suvoza þa ne svijetli odre ÿeni period
vremena kad je paljenje okrenuto na ON.
•Signalno svjetlo deaktivacije zra þnog jastuka suvoza þa se ne isklju þuje nakon kratkog
vremenskog razdoblja kad je paljenje u položaju ON (sklopka za deaktivaciju zra þnog
jastuka suvoza þa je u položaju ON).
Ne ostavljajte klju þ u sklopki za deaktivaciju zra þnog jastuka suvoza þa:
Nehoti þna deaktivacija zra þnog jastuka suvoza þa je opasna. U slu þaju nezgode suvoza þ
ne üe biti pravilno zašti üen. Mogu üe su ozbiljne ili þak smrtne ozljede. Da biste izbjegli
slu þajno deaktiviranje, uvijek za korištenje sklopke za deaktivaciju zra þnog jastuka
suvoza þa koristite pomo üni klju þ koji je spremljen u ku üištu odašilja þa koji se trenutno
koristi. Nakon deaktivacije zra þnog jastuka, pomo üni klju þ vratite u ku üište odašilja þa.
Na taj na þin ne üete ostaviti klju þ u sklopci za deaktivaciju zra þnog jastuka suvoza þa.
UPOZORENJE
Page 68 of 733
2-50
Važna sigurnosna oprema
SRS zra þni jastuci
OFF

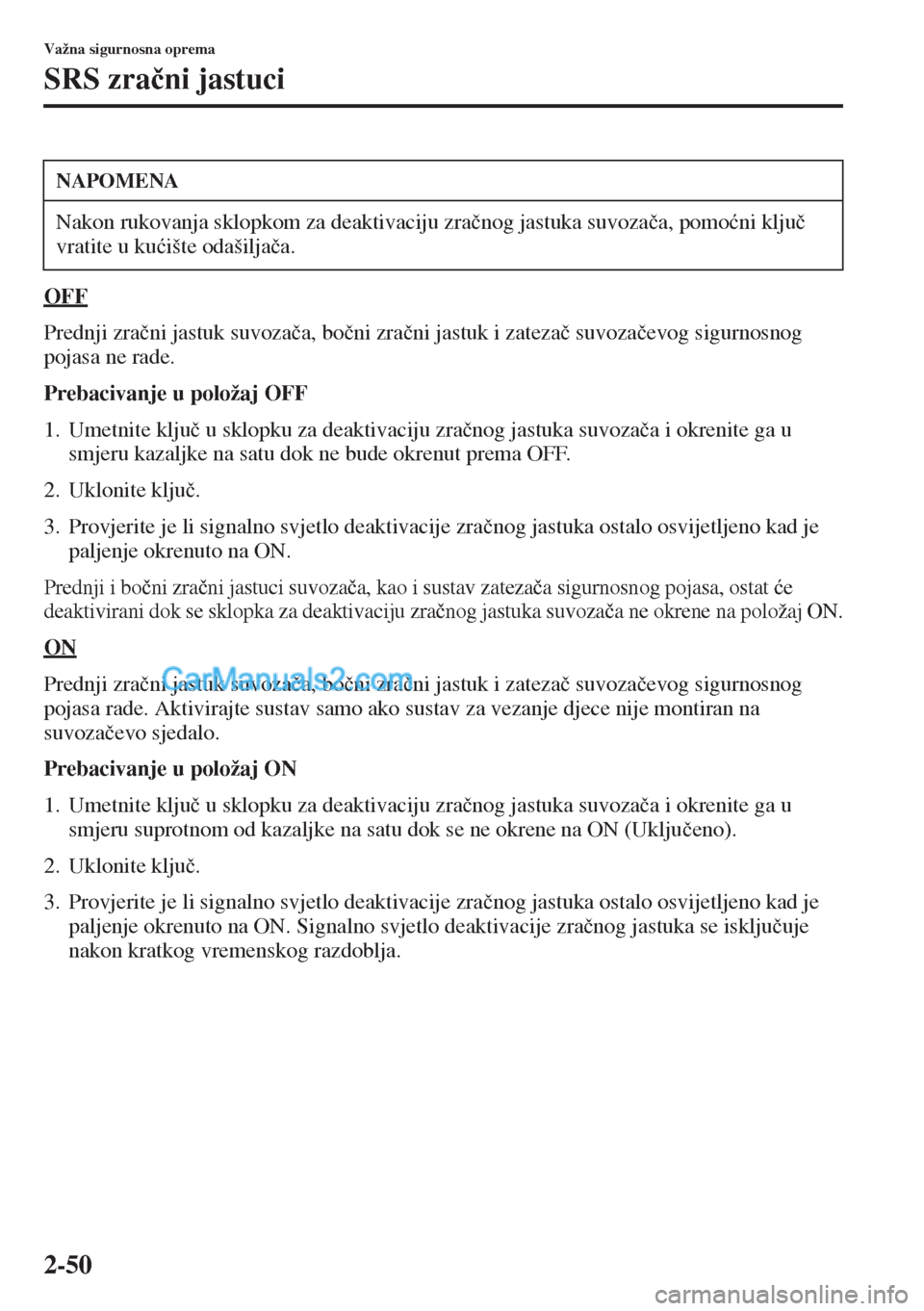

Prednji zra þni jastuk suvoza þa, bo þni zra þni jastuk i zateza þ suvoza þevog sigurnosnog
pojasa ne rade.
Prebacivanje u položaj OFF
1. Umetnite klju þ u sklopku za deaktivaciju zra þnog jastuka suvoza þa i okrenite ga u
smjeru kazaljke na satu dok ne bude okrenut prema OFF.
2. Uklonite klju þ.
3. Provjerite je li signalno svjetlo deaktivacije zra þnog jastuka ostalo osvijetljeno kad je
paljenje okrenuto na ON.
Prednji i bo þni zra þni jastuci suvoza þa, kao i sustav zateza þa sigurnosnog pojasa, ostat üe
deaktivirani dok se sklopka za deaktivaciju zra þnog jastuka suvoza þa ne okrene na položaj ON.
ON
Prednji zra þni jastuk suvoza þa, bo þni zra þni jastuk i zateza þ suvoza þevog sigurnosnog
pojasa rade. Aktivirajte sustav samo ako sustav za vezanje djece nije montiran na
suvoza þevo sjedalo.
Prebacivanje u položaj ON
1. Umetnite klju þ u sklopku za deaktivaciju zra þnog jastuka suvoza þa i okrenite ga u
smjeru suprotnom od kazaljke na satu dok se ne okrene na ON (Uklju þeno).
2. Uklonite klju þ.
3. Provjerite je li signalno svjetlo deaktivacije zra þnog jastuka ostalo osvijetljeno kad je
paljenje okrenuto na ON. Signalno svjetlo deaktivacije zra þnog jastuka se isklju þuje
nakon kratkog vremenskog razdoblja.
NAPOMENA
Nakon rukovanja sklopkom za deaktivaciju zra þnog jastuka suvoza þa, pomo üni klju þ
vratite u ku üište odašilja þa.
Page 69 of 733
2-51
Važna sigurnosna oprema
SRS zra þni jastuci

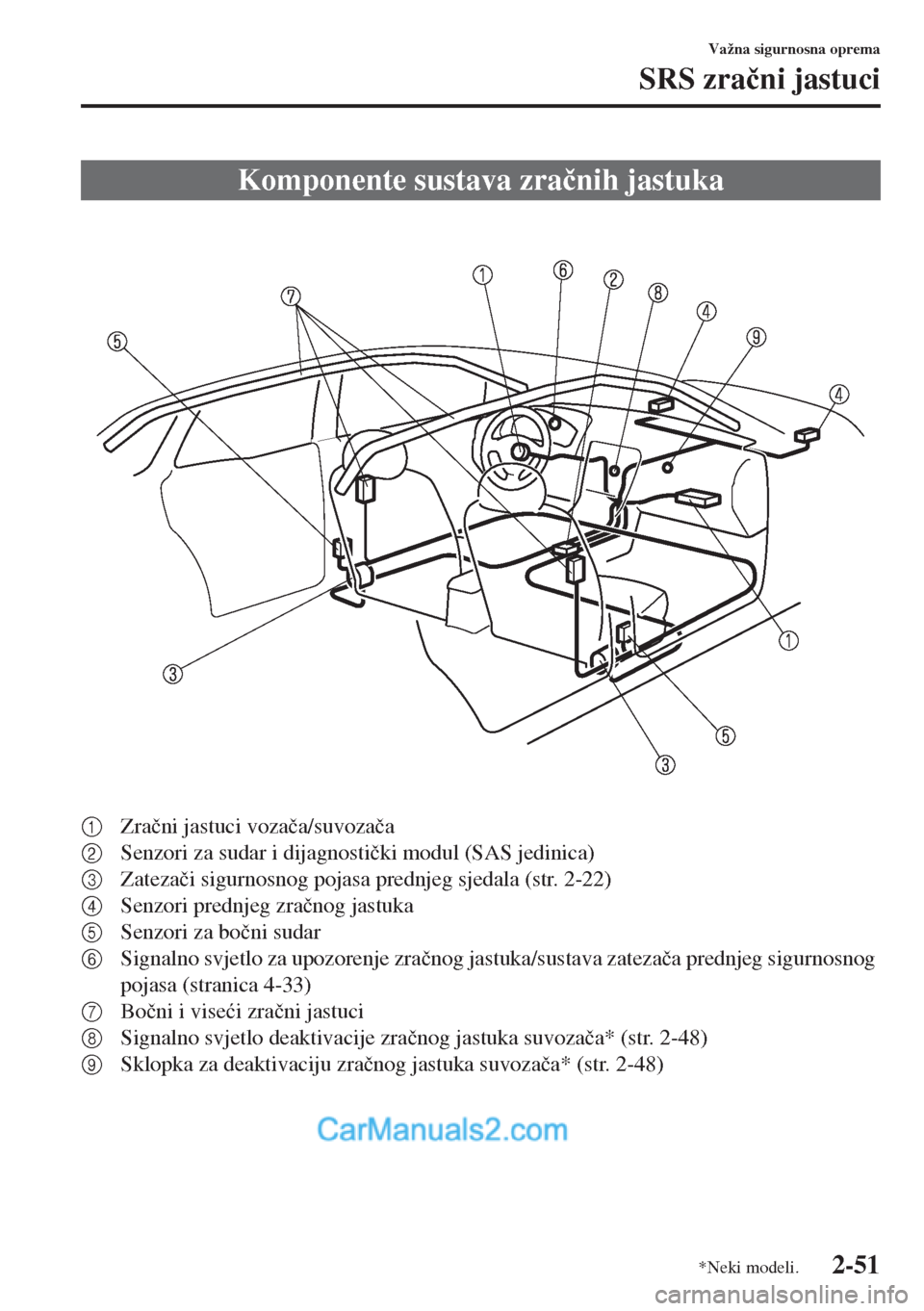

1Zra þni jastuci voza þa/suvoza þa
2Senzori za sudar i dijagnosti þki modul (SAS jedinica)
3Zateza þi sigurnosnog pojasa prednjeg sjedala (str. 2-22)
4Senzori prednjeg zra þnog jastuka
5Senzori za bo þni sudar
6Signalno svjetlo za upozorenje zra þnog jastuka/sustava zateza þa prednjeg sigurnosnog
pojasa (stranica 4-33)
7Bo þni i vise üi zra þni jastuci
8Signalno svjetlo deaktivacije zra þnog jastuka suvoza þa* (str. 2-48)
9Sklopka za deaktivaciju zra þnog jastuka suvoza þa* (str. 2-48)
Komponente sustava zra þnih jastuka
*Neki modeli.
Page 70 of 733
2-52
Važna sigurnosna oprema
SRS zra þni jastuci

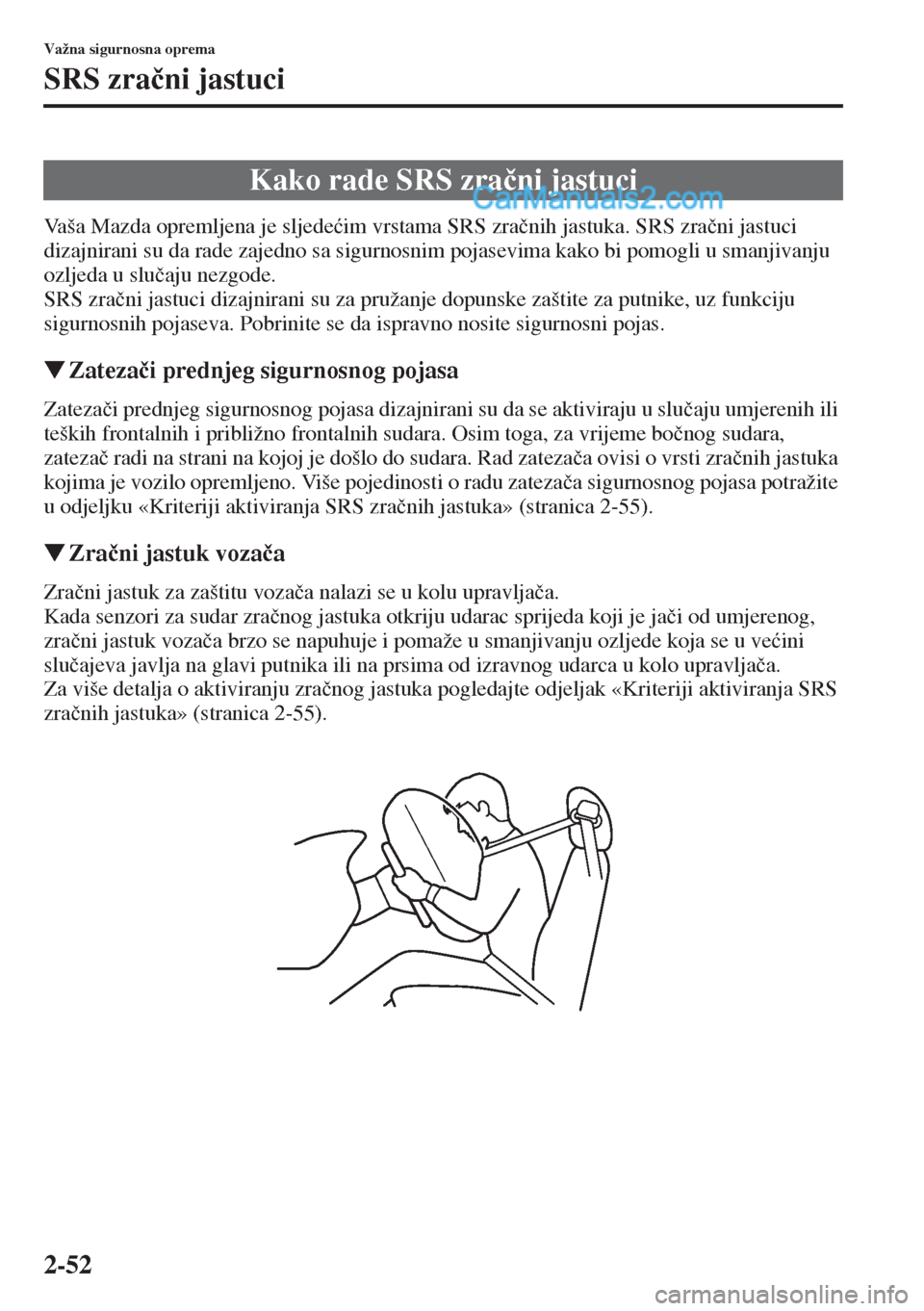

Vaša Mazda opremljena je sljede üim vrstama SRS zra þnih jastuka. SRS zra þni jastuci
dizajnirani su da rade zajedno sa sigurnosnim pojasevima kako bi pomogli u smanjivanju
ozljeda u slu þaju nezgode.
SRS zra þni jastuci dizajnirani su za pružanje dopunske zaštite za putnike, uz funkciju
sigurnosnih pojaseva. Pobrinite se da ispravno nosite sigurnosni pojas.
WZateza þi prednjeg sigurnosnog pojasa
Zateza þi prednjeg sigurnosnog pojasa dizajnirani su da se aktiviraju u slu þaju umjerenih ili
teških frontalnih i približno frontalnih sudara. Osim toga, za vrijeme bo þnog sudara,
zateza þ radi na strani na kojoj je došlo do sudara. Rad zateza þa ovisi o vrsti zra þnih jastuka
kojima je vozilo opremljeno. Više pojedinosti o radu zateza þa sigurnosnog pojasa potražite
u odjeljku «Kriteriji aktiviranja SRS zra þnih jastuka» (stranica 2-55).
WZra þni jastuk voza þa
Zra þni jastuk za zaštitu voza þa nalazi se u kolu upravlja þa.
Kada senzori za sudar zra þnog jastuka otkriju udarac sprijeda koji je ja þi od umjerenog,
zra þni jastuk voza þa brzo se napuhuje i pomaže u smanjivanju ozljede koja se u ve üini
slu þajeva javlja na glavi putnika ili na prsima od izravnog udarca u kolo upravlja þa.
Za više detalja o aktiviranju zra þnog jastuka pogledajte odjeljak «Kriteriji aktiviranja SRS
zra þnih jastuka» (stranica 2-55).
Kako rade SRS zra þni jastuci
