MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

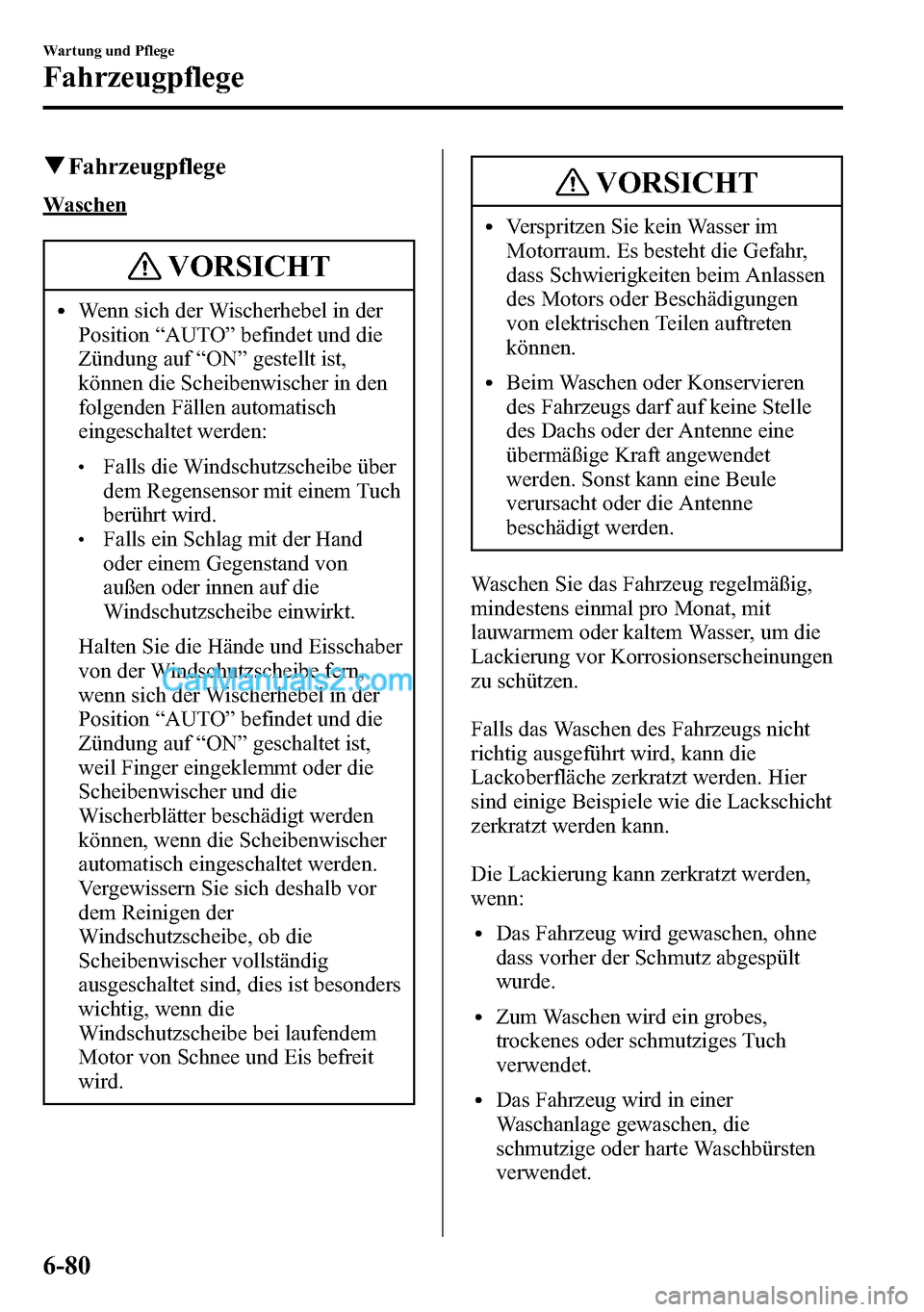

qFahrzeugpflege
Waschen
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
VORSICHT
lVerspritzen Sie kein Wasser im
Motorraum. Es besteht die Gefahr,
dass Schwierigkeiten beim Anlassen
des Motors oder Beschädigungen
von elektrischen Teilen auftreten
können.
lBeim Waschen oder Konservieren
des Fahrzeugs darf auf keine Stelle
des Dachs oder der Antenne eine
übermäßige Kraft angewendet
werden. Sonst kann eine Beule
verursacht oder die Antenne
beschädigt werden.
Waschen Sie das Fahrzeug regelmäßig,
mindestens einmal pro Monat, mit
lauwarmem oder kaltem Wasser, um die
Lackierung vor Korrosionserscheinungen
zu schützen.
Falls das Waschen des Fahrzeugs nicht
richtig ausgeführt wird, kann die
Lackoberfläche zerkratzt werden. Hier
sind einige Beispiele wie die Lackschicht
zerkratzt werden kann.
Die Lackierung kann zerkratzt werden,
wenn:
lDas Fahrzeug wird gewaschen, ohne
dass vorher der Schmutz abgespült
wurde.
lZum Waschen wird ein grobes,
trockenes oder schmutziges Tuch
verwendet.
lDas Fahrzeug wird in einer
Waschanlage gewaschen, die
schmutzige oder harte Waschbürsten
verwendet.
6-80
Wartung und Pflege
Fahrzeugpflege

lFür das Waschen werden
Reinigungsmittel oder
Konservierungsmittel mit
Scheuermittelzusätzen verwendet.
HINWEIS
lMazda kann keine Verantwortung für
Kratzer in der Lackschicht
übernehmen, die durch eine
automatische Waschanlage oder
durch eine falsche Behandlung beim
Waschen entstanden sind.
lBei Fahrzeugen mit einer
dunkelfarbenen Lackierung sind
Kratzer besser sichtbar.
Zur Vermeidung von Kratzern in der
Lackschicht:
lSpülen Sie anhaftenden Schmutz und
Fremdkörper vor dem Waschen mit
lauwarmem Wasser ab.
lVerwenden Sie zum Waschen viel
lauwarmes oder kaltes Wasser und ein
weiches Tuch. Verwenden Sie kein
Nylontuch.
lReiben Sie die Lackschicht beim
Waschen und Trocknen sorgfältig.
lBenutzen Sie nur Waschanlagen, deren
Waschbürsten in gutem Zustand
gehalten werden.
lVerwenden Sie keine Reinigungsmittel
oder Konservierungsmittel mit
Scheuermittelzusätzen.
VORSICHT
Verwenden Sie zum Reinigen von
verchromten Teilen oder eloxierten
Aluminiumteilen keine Stahlwolle,
Reinigungsmittel mit Schleifkornzusatz
oder stark ätzende Reinigungsmittel.
Die Schutzschicht kann beschädigt
werden oder die Lackierung kann sich
verfärben.
Beachten Sie besonders, dass jeglicher
Schmutz, wie Salz oder Straßenschmutz,
sorgfältig von der Innenseite der Kotflügel
und an der Fahrzeugunterseite entfernt
wird und dass die Ablauflöcher an der
unteren Kante der Türen und Schweller
nicht verstopft sind.
Insektenrückstände, Straßenteer,
Baumsäfte, Vogelexkremente und
Chemikalien können bleibende Schäden
auf der Lackierung hinterlassen.
Gegebenenfalls können Sie auch ein
mildes Fahrzeugwaschmittel verwenden.
Spülen Sie das Waschmittel richtig mit
kaltem oder lauwarmem Wasser ab. Das
Waschmittel darf nicht antrocknen.
Wischen Sie das Fahrzeug mit einem
Waschleder trocken, so dass sich keine
Wasserflecke bilden.
Wartung und Pflege
Fahrzeugpflege
6-81

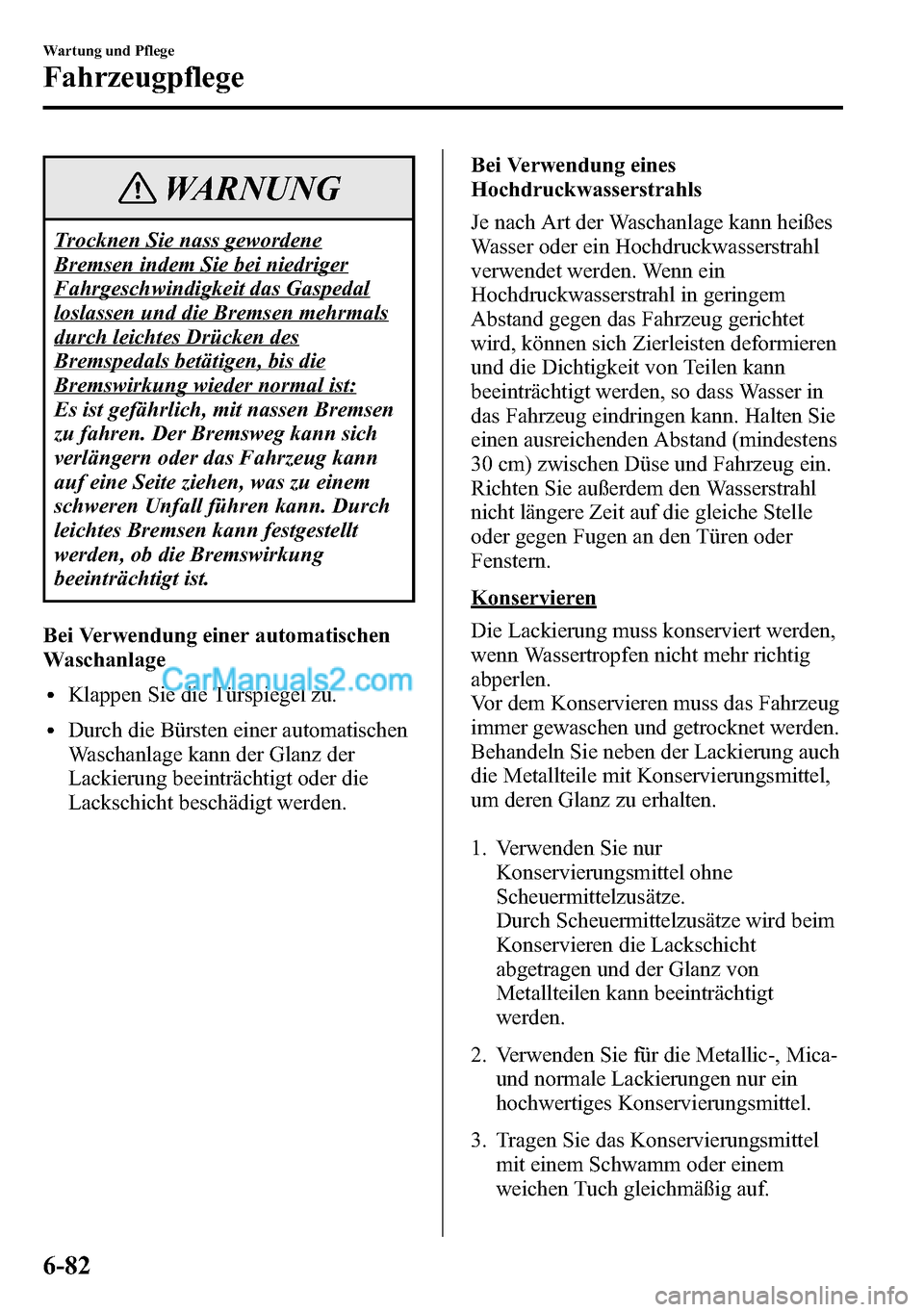

WARNUNG
Trocknen Sie nass gewordene
Bremsen indem Sie bei niedriger
Fahrgeschwindigkeit das Gaspedal
loslassen und die Bremsen mehrmals
durch leichtes Drücken des
Bremspedals betätigen, bis die
Bremswirkung wieder normal ist:
Es ist gefährlich, mit nassen Bremsen
zu fahren. Der Bremsweg kann sich
verlängern oder das Fahrzeug kann
auf eine Seite ziehen, was zu einem
schweren Unfall führen kann. Durch
leichtes Bremsen kann festgestellt
werden, ob die Bremswirkung
beeinträchtigt ist.
Bei Verwendung einer automatischen
Waschanlage
lKlappen Sie die Türspiegel zu.
lDurch die Bürsten einer automatischen
Waschanlage kann der Glanz der
Lackierung beeinträchtigt oder die
Lackschicht beschädigt werden.Bei Verwendung eines
Hochdruckwasserstrahls
Je nach Art der Waschanlage kann heißes
Wasser oder ein Hochdruckwasserstrahl
verwendet werden. Wenn ein
Hochdruckwasserstrahl in geringem
Abstand gegen das Fahrzeug gerichtet
wird, können sich Zierleisten deformieren
und die Dichtigkeit von Teilen kann
beeinträchtigt werden, so dass Wasser in
das Fahrzeug eindringen kann. Halten Sie
einen ausreichenden Abstand (mindestens
30 cm) zwischen Düse und Fahrzeug ein.
Richten Sie außerdem den Wasserstrahl
nicht längere Zeit auf die gleiche Stelle
oder gegen Fugen an den Türen oder
Fenstern.
Konservieren
Die Lackierung muss konserviert werden,
wenn Wassertropfen nicht mehr richtig
abperlen.
Vor dem Konservieren muss das Fahrzeug
immer gewaschen und getrocknet werden.
Behandeln Sie neben der Lackierung auch
die Metallteile mit Konservierungsmittel,
um deren Glanz zu erhalten.
1. Verwenden Sie nur
Konservierungsmittel ohne
Scheuermittelzusätze.
Durch Scheuermittelzusätze wird beim
Konservieren die Lackschicht
abgetragen und der Glanz von
Metallteilen kann beeinträchtigt
werden.
2. Verwenden Sie für die Metallic-, Mica-
und normale Lackierungen nur ein
hochwertiges Konservierungsmittel.
3. Tragen Sie das Konservierungsmittel
mit einem Schwamm oder einem
weichen Tuch gleichmäßig auf.
6-82
Wartung und Pflege
Fahrzeugpflege

4. Polieren Sie das Konservierungsmittel
mit einem weichen Tuch nach.
HINWEIS
Bei der Anwendung eines
Teerentfernungsmittels wird auch die
Wachsschicht entfernt. Behandeln Sie
deshalb diese Stellen immer mit
Konservierungsmittel nach.
qLackschäden
Reparieren Sie Lackschäden, wie sie
durch Steinschlag oder beim Parken
auftreten können, sofort mit Mazda-
Reparaturlack, bevor Rostbildung
einsetzt. Entfernen Sie zuerst Schmutz
und Fett mit einem weichen Tuch.
Falls sich bereits Rost gebildet hat:
1. Entfernen Sie den Rost sauber mit
Sandpapier.
2. Wischen Sie die betreffende Stelle
sauber mit einem weichen Tuch ab.
3. Tragen Sie Rostschutzgrundierung auf.
4. Tragen Sie nach vollständigem
Trocknen den entsprechenden
Reparaturlack auf die betreffende Stelle
auf.
Selbstverständlich können Sie diese
Arbeiten auch von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen
lassen.
qHohlraumversiegelung
Die Hohlräume wurden bei der
Auslieferung gegen Korrosion geschützt.
Durch weitere Hohlraumversiegelungen
nach der Inverkehrssetzung wird die
Karosserie noch besser geschützt.
Wir empfehlen Ihnen, sich für zusätzliche
Schutzbehandlungen von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, beraten zu lassen.
qVerchromte Metallteile
lVerwenden Sie zum Entfernen von
Insektenrückständen und Straßenteer
ein entsprechendes Reinigungsmittel.
Verwenden Sie niemals ein Messer
oder einen scharfen Gegenstand.
lUm die Oberfläche gegen Korrosion zu
schützen, muss ein Wachs oder
Chromschutzmittel aufgetragen und auf
Hochglanz poliert werden.
lIm Winter oder in Küstengebieten
muss das Wachs oder das
Chromschutzmittel etwas dicker
aufgetragen werden. Nötigenfalls
müssen die Metallteile mit Vaseline
oder einem anderen Schutzmittel
behandelt werden.
VORSICHT
Verwenden Sie zum Reinigen von
verchromten Teilen oder eloxierten
Aluminiumteilen keine Stahlwolle,
Reinigungsmittel mit Schleifkornzusatz
oder stark ätzende Reinigungsmittel.
Die Schutzschicht kann beschädigt
werden und die Lackierung kann sich
verfärben.
Wartung und Pflege
Fahrzeugpflege
6-83

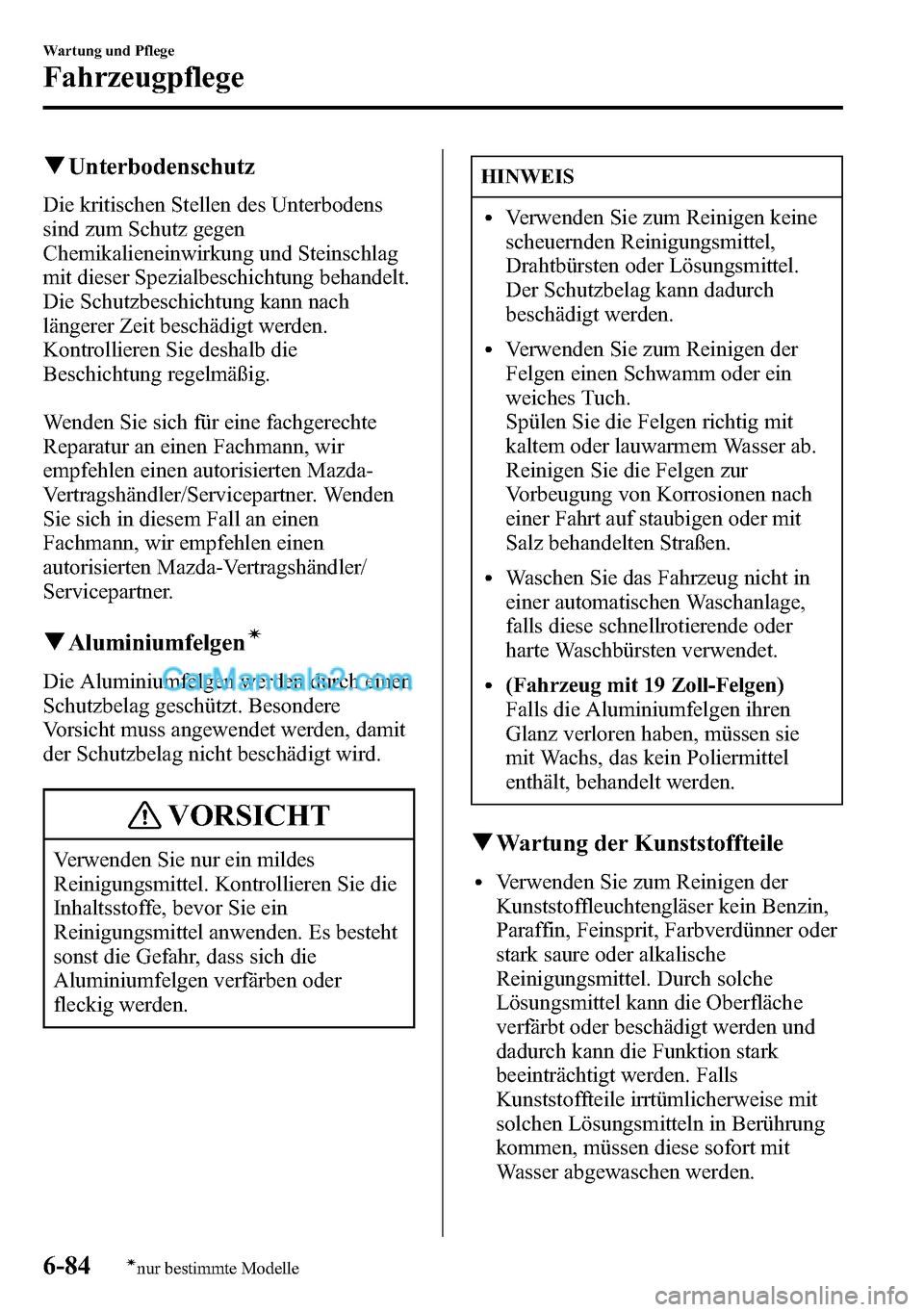

qUnterbodenschutz
Die kritischen Stellen des Unterbodens
sind zum Schutz gegen
Chemikalieneinwirkung und Steinschlag
mit dieser Spezialbeschichtung behandelt.
Die Schutzbeschichtung kann nach
längerer Zeit beschädigt werden.
Kontrollieren Sie deshalb die
Beschichtung regelmäßig.
Wenden Sie sich für eine fachgerechte
Reparatur an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qAluminiumfelgení
Die Aluminiumfelgen werden durch einen
Schutzbelag geschützt. Besondere
Vorsicht muss angewendet werden, damit
der Schutzbelag nicht beschädigt wird.
VORSICHT
Verwenden Sie nur ein mildes
Reinigungsmittel. Kontrollieren Sie die
Inhaltsstoffe, bevor Sie ein
Reinigungsmittel anwenden. Es besteht
sonst die Gefahr, dass sich die
Aluminiumfelgen verfärben oder
fleckig werden.
HINWEIS
lVerwenden Sie zum Reinigen keine
scheuernden Reinigungsmittel,
Drahtbürsten oder Lösungsmittel.
Der Schutzbelag kann dadurch
beschädigt werden.
lVerwenden Sie zum Reinigen der
Felgen einen Schwamm oder ein
weiches Tuch.
Spülen Sie die Felgen richtig mit
kaltem oder lauwarmem Wasser ab.
Reinigen Sie die Felgen zur
Vorbeugung von Korrosionen nach
einer Fahrt auf staubigen oder mit
Salz behandelten Straßen.
lWaschen Sie das Fahrzeug nicht in
einer automatischen Waschanlage,
falls diese schnellrotierende oder
harte Waschbürsten verwendet.
l(Fahrzeug mit 19 Zoll-Felgen)
Falls die Aluminiumfelgen ihren
Glanz verloren haben, müssen sie
mit Wachs, das kein Poliermittel
enthält, behandelt werden.
qWartung der Kunststoffteile
lVerwenden Sie zum Reinigen der
Kunststoffleuchtengläser kein Benzin,
Paraffin, Feinsprit, Farbverdünner oder
stark saure oder alkalische
Reinigungsmittel. Durch solche
Lösungsmittel kann die Oberfläche
verfärbt oder beschädigt werden und
dadurch kann die Funktion stark
beeinträchtigt werden. Falls
Kunststoffteile irrtümlicherweise mit
solchen Lösungsmitteln in Berührung
kommen, müssen diese sofort mit
Wasser abgewaschen werden.
6-84
Wartung und Pflege
ínur bestimmte Modelle
Fahrzeugpflege

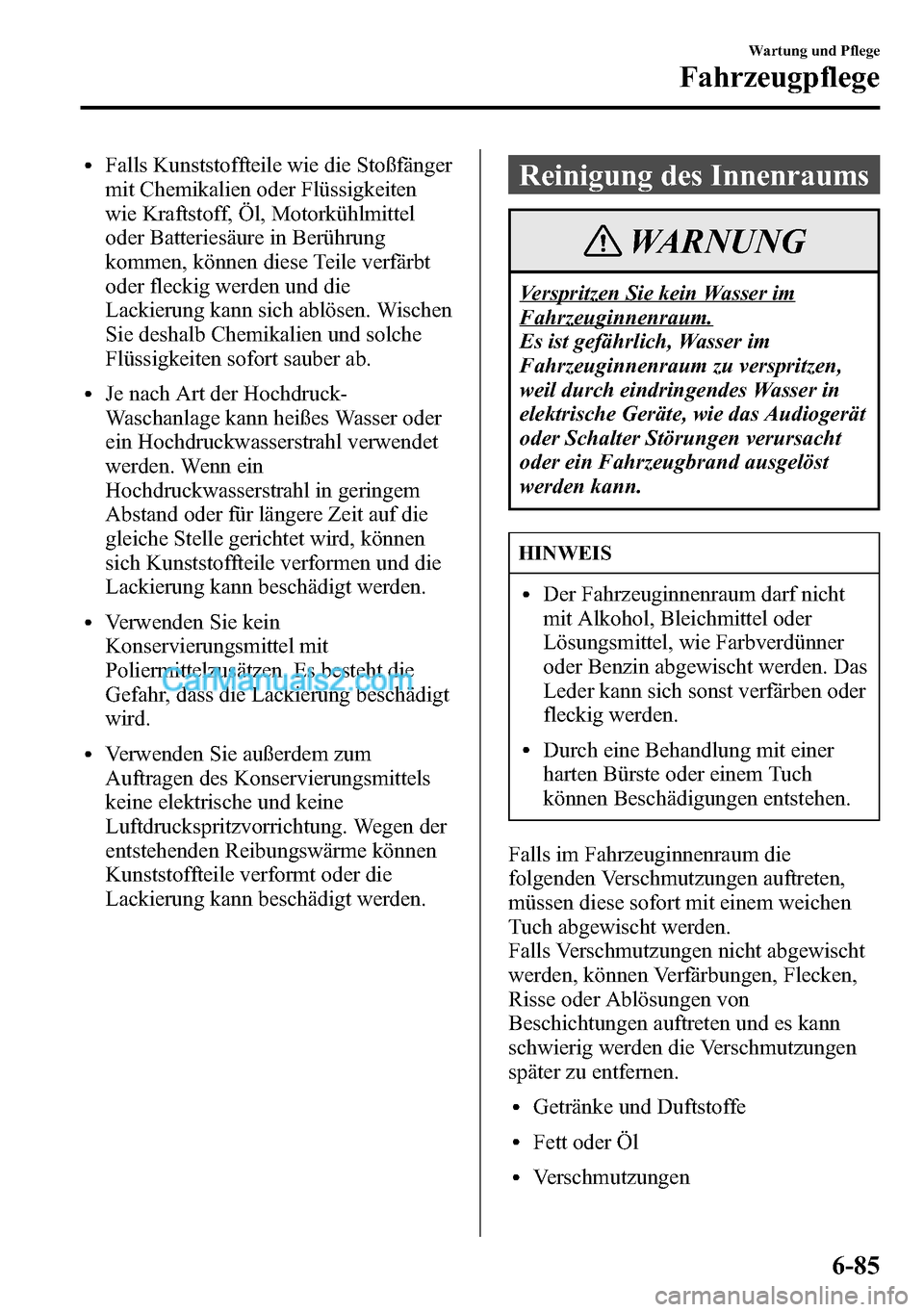

lFalls Kunststoffteile wie die Stoßfänger
mit Chemikalien oder Flüssigkeiten
wie Kraftstoff, Öl, Motorkühlmittel
oder Batteriesäure in Berührung
kommen, können diese Teile verfärbt
oder fleckig werden und die
Lackierung kann sich ablösen. Wischen
Sie deshalb Chemikalien und solche
Flüssigkeiten sofort sauber ab.
lJe nach Art der Hochdruck-
Waschanlage kann heißes Wasser oder
ein Hochdruckwasserstrahl verwendet
werden. Wenn ein
Hochdruckwasserstrahl in geringem
Abstand oder für längere Zeit auf die
gleiche Stelle gerichtet wird, können
sich Kunststoffteile verformen und die
Lackierung kann beschädigt werden.
lVerwenden Sie kein
Konservierungsmittel mit
Poliermittelzusätzen. Es besteht die
Gefahr, dass die Lackierung beschädigt
wird.
lVerwenden Sie außerdem zum
Auftragen des Konservierungsmittels
keine elektrische und keine
Luftdruckspritzvorrichtung. Wegen der
entstehenden Reibungswärme können
Kunststoffteile verformt oder die
Lackierung kann beschädigt werden.
Reinigung des Innenraums
WARNUNG
Verspritzen Sie kein Wasser im
Fahrzeuginnenraum.
Es ist gefährlich, Wasser im
Fahrzeuginnenraum zu verspritzen,
weil durch eindringendes Wasser in
elektrische Geräte, wie das Audiogerät
oder Schalter Störungen verursacht
oder ein Fahrzeugbrand ausgelöst
werden kann.
HINWEIS
lDer Fahrzeuginnenraum darf nicht
mit Alkohol, Bleichmittel oder
Lösungsmittel, wie Farbverdünner
oder Benzin abgewischt werden. Das
Leder kann sich sonst verfärben oder
fleckig werden.
lDurch eine Behandlung mit einer
harten Bürste oder einem Tuch
können Beschädigungen entstehen.
Falls im Fahrzeuginnenraum die
folgenden Verschmutzungen auftreten,
müssen diese sofort mit einem weichen
Tuch abgewischt werden.
Falls Verschmutzungen nicht abgewischt
werden, können Verfärbungen, Flecken,
Risse oder Ablösungen von
Beschichtungen auftreten und es kann
schwierig werden die Verschmutzungen
später zu entfernen.
lGetränke und Duftstoffe
lFett oder Öl
lVerschmutzungen
Wartung und Pflege
Fahrzeugpflege
6-85

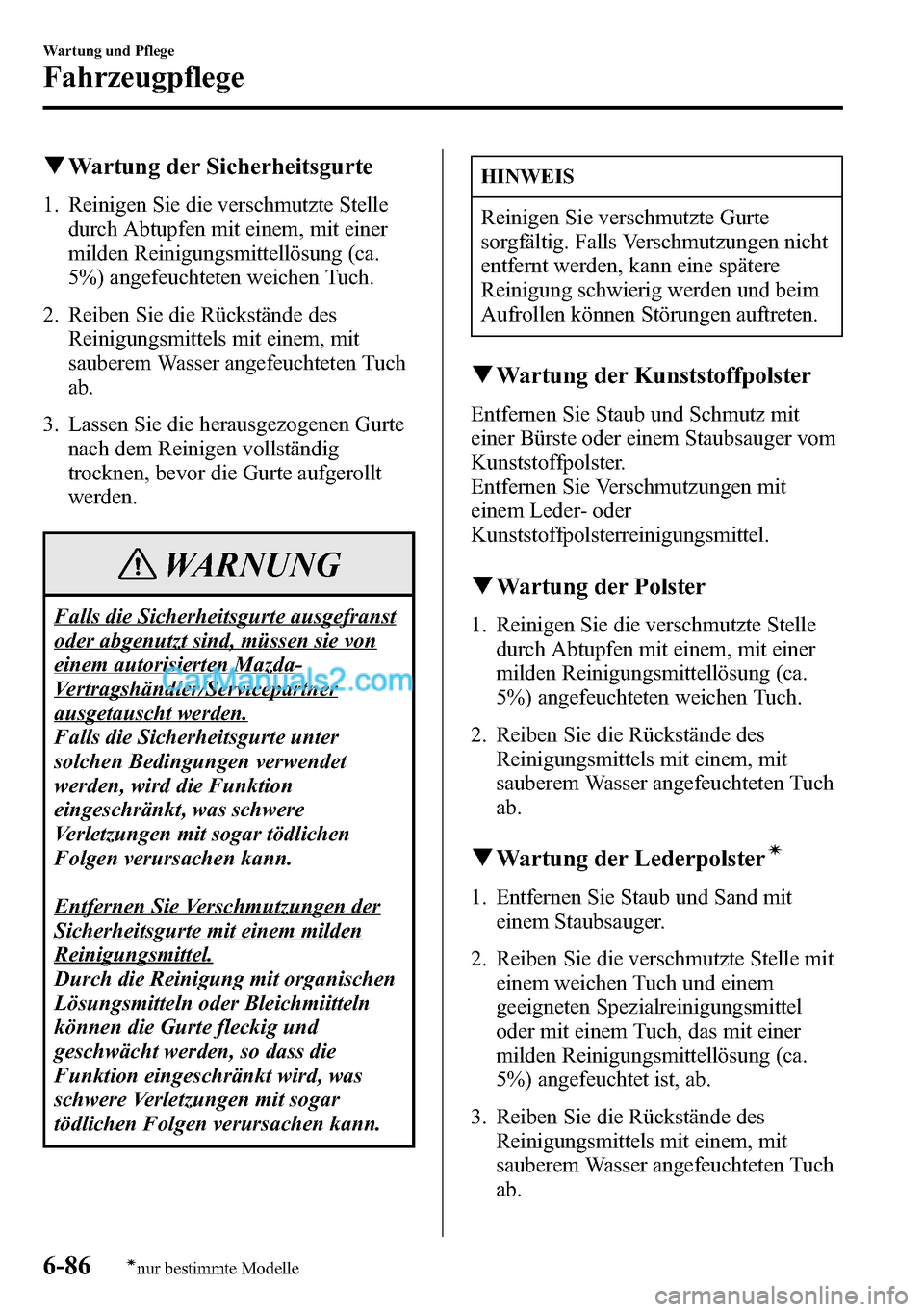

qWartung der Sicherheitsgurte
1. Reinigen Sie die verschmutzte Stelle
durch Abtupfen mit einem, mit einer
milden Reinigungsmittellösung (ca.
5%) angefeuchteten weichen Tuch.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.
3. Lassen Sie die herausgezogenen Gurte
nach dem Reinigen vollständig
trocknen, bevor die Gurte aufgerollt
werden.
WARNUNG
Falls die Sicherheitsgurte ausgefranst
oder abgenutzt sind, müssen sie von
einem autorisierten Mazda-
Vertragshändler/Servicepartner
ausgetauscht werden.
Falls die Sicherheitsgurte unter
solchen Bedingungen verwendet
werden, wird die Funktion
eingeschränkt, was schwere
Verletzungen mit sogar tödlichen
Folgen verursachen kann.
Entfernen Sie Verschmutzungen der
Sicherheitsgurte mit einem milden
Reinigungsmittel.
Durch die Reinigung mit organischen
Lösungsmitteln oder Bleichmiitteln
können die Gurte fleckig und
geschwächt werden, so dass die
Funktion eingeschränkt wird, was
schwere Verletzungen mit sogar
tödlichen Folgen verursachen kann.
HINWEIS
Reinigen Sie verschmutzte Gurte
sorgfältig. Falls Verschmutzungen nicht
entfernt werden, kann eine spätere
Reinigung schwierig werden und beim
Aufrollen können Störungen auftreten.
qWartung der Kunststoffpolster
Entfernen Sie Staub und Schmutz mit
einer Bürste oder einem Staubsauger vom
Kunststoffpolster.
Entfernen Sie Verschmutzungen mit
einem Leder- oder
Kunststoffpolsterreinigungsmittel.
qWartung der Polster
1. Reinigen Sie die verschmutzte Stelle
durch Abtupfen mit einem, mit einer
milden Reinigungsmittellösung (ca.
5%) angefeuchteten weichen Tuch.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.
qWartung der Lederpolsterí
1. Entfernen Sie Staub und Sand mit
einem Staubsauger.
2. Reiben Sie die verschmutzte Stelle mit
einem weichen Tuch und einem
geeigneten Spezialreinigungsmittel
oder mit einem Tuch, das mit einer
milden Reinigungsmittellösung (ca.
5%) angefeuchtet ist, ab.
3. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.
6-86
Wartung und Pflege
ínur bestimmte Modelle
Fahrzeugpflege

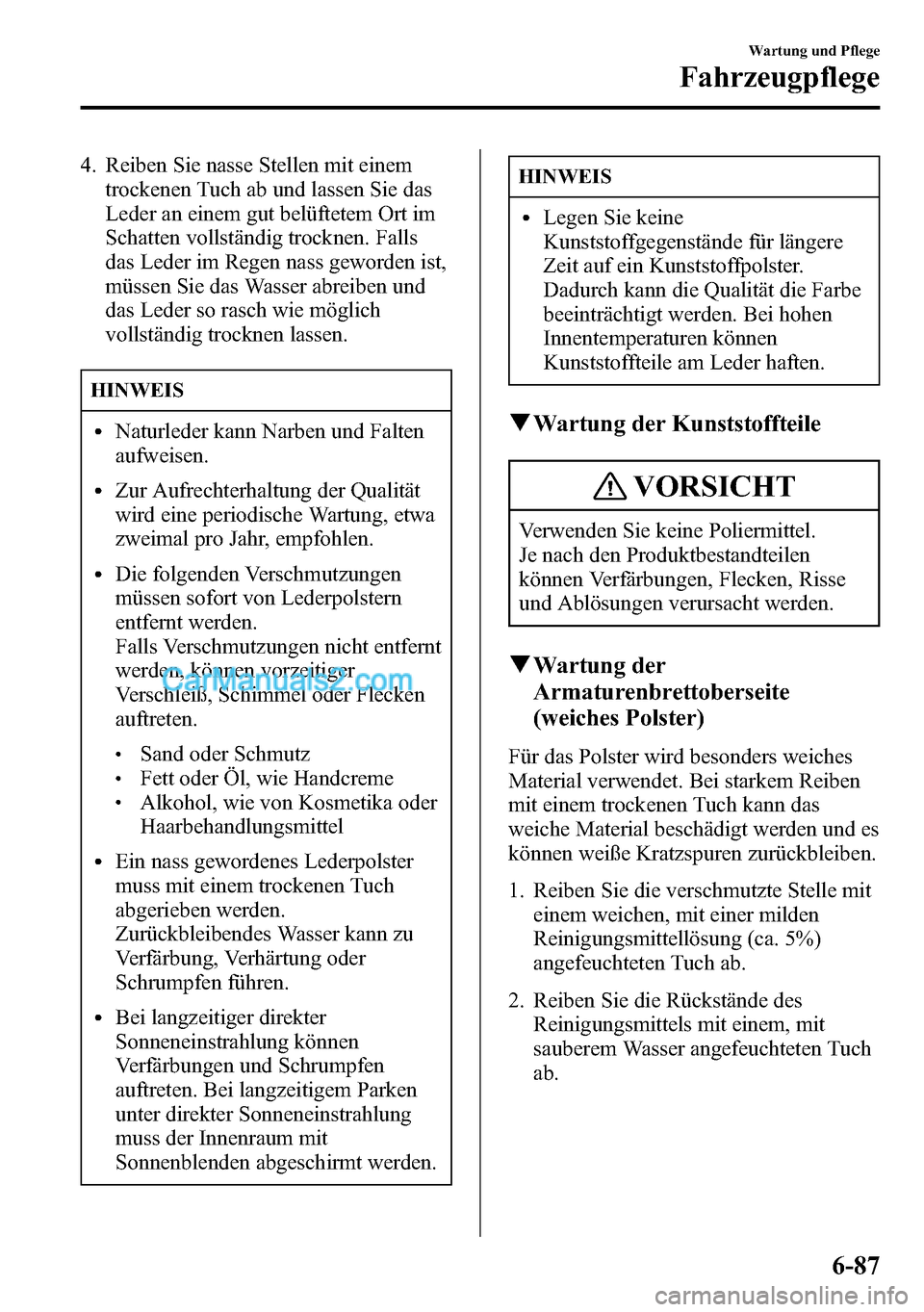

4. Reiben Sie nasse Stellen mit einem
trockenen Tuch ab und lassen Sie das
Leder an einem gut belüftetem Ort im
Schatten vollständig trocknen. Falls
das Leder im Regen nass geworden ist,
müssen Sie das Wasser abreiben und
das Leder so rasch wie möglich
vollständig trocknen lassen.
HINWEIS
lNaturleder kann Narben und Falten
aufweisen.
lZur Aufrechterhaltung der Qualität
wird eine periodische Wartung, etwa
zweimal pro Jahr, empfohlen.
lDie folgenden Verschmutzungen
müssen sofort von Lederpolstern
entfernt werden.
Falls Verschmutzungen nicht entfernt
werden, können vorzeitiger
Verschleiß, Schimmel oder Flecken
auftreten.
lSand oder SchmutzlFett oder Öl, wie HandcremelAlkohol, wie von Kosmetika oder
Haarbehandlungsmittel
lEin nass gewordenes Lederpolster
muss mit einem trockenen Tuch
abgerieben werden.
Zurückbleibendes Wasser kann zu
Verfärbung, Verhärtung oder
Schrumpfen führen.
lBei langzeitiger direkter
Sonneneinstrahlung können
Verfärbungen und Schrumpfen
auftreten. Bei langzeitigem Parken
unter direkter Sonneneinstrahlung
muss der Innenraum mit
Sonnenblenden abgeschirmt werden.
HINWEIS
lLegen Sie keine
Kunststoffgegenstände für längere
Zeit auf ein Kunststoffpolster.
Dadurch kann die Qualität die Farbe
beeinträchtigt werden. Bei hohen
Innentemperaturen können
Kunststoffteile am Leder haften.
qWartung der Kunststoffteile
VORSICHT
Verwenden Sie keine Poliermittel.
Je nach den Produktbestandteilen
können Verfärbungen, Flecken, Risse
und Ablösungen verursacht werden.
qWartung der
Armaturenbrettoberseite
(weiches Polster)
Für das Polster wird besonders weiches
Material verwendet. Bei starkem Reiben
mit einem trockenen Tuch kann das
weiche Material beschädigt werden und es
können weiße Kratzspuren zurückbleiben.
1. Reiben Sie die verschmutzte Stelle mit
einem weichen, mit einer milden
Reinigungsmittellösung (ca. 5%)
angefeuchteten Tuch ab.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.
Wartung und Pflege
Fahrzeugpflege
6-87

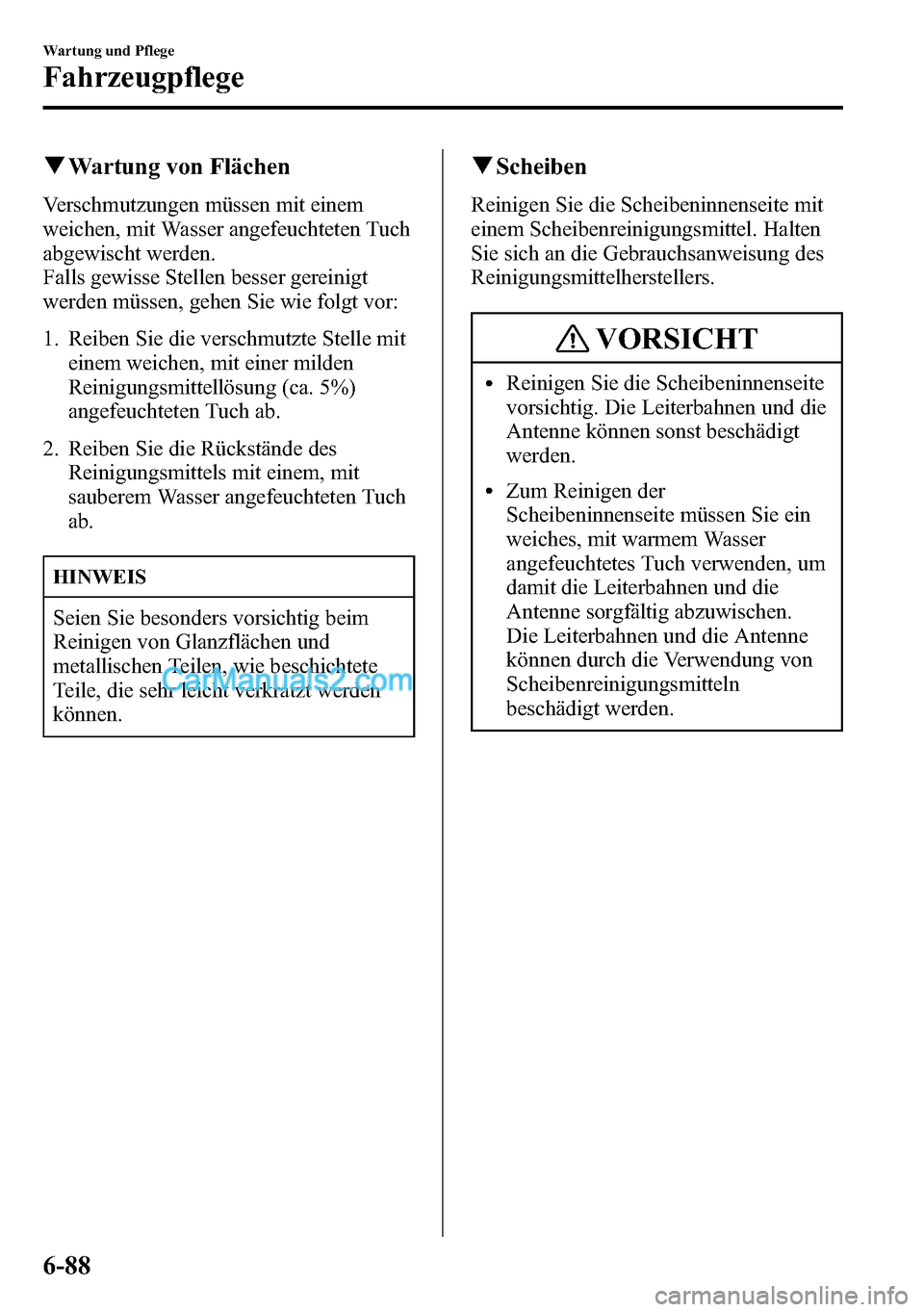

qWartung von Flächen
Verschmutzungen müssen mit einem
weichen, mit Wasser angefeuchteten Tuch
abgewischt werden.
Falls gewisse Stellen besser gereinigt
werden müssen, gehen Sie wie folgt vor:
1. Reiben Sie die verschmutzte Stelle mit
einem weichen, mit einer milden
Reinigungsmittellösung (ca. 5%)
angefeuchteten Tuch ab.
2. Reiben Sie die Rückstände des
Reinigungsmittels mit einem, mit
sauberem Wasser angefeuchteten Tuch
ab.
HINWEIS
Seien Sie besonders vorsichtig beim
Reinigen von Glanzflächen und
metallischen Teilen, wie beschichtete
Teile, die sehr leicht verkratzt werden
können.
qScheiben
Reinigen Sie die Scheibeninnenseite mit
einem Scheibenreinigungsmittel. Halten
Sie sich an die Gebrauchsanweisung des
Reinigungsmittelherstellers.
VORSICHT
lReinigen Sie die Scheibeninnenseite
vorsichtig. Die Leiterbahnen und die
Antenne können sonst beschädigt
werden.
lZum Reinigen der
Scheibeninnenseite müssen Sie ein
weiches, mit warmem Wasser
angefeuchtetes Tuch verwenden, um
damit die Leiterbahnen und die
Antenne sorgfältig abzuwischen.
Die Leiterbahnen und die Antenne
können durch die Verwendung von
Scheibenreinigungsmitteln
beschädigt werden.
6-88
Wartung und Pflege
Fahrzeugpflege

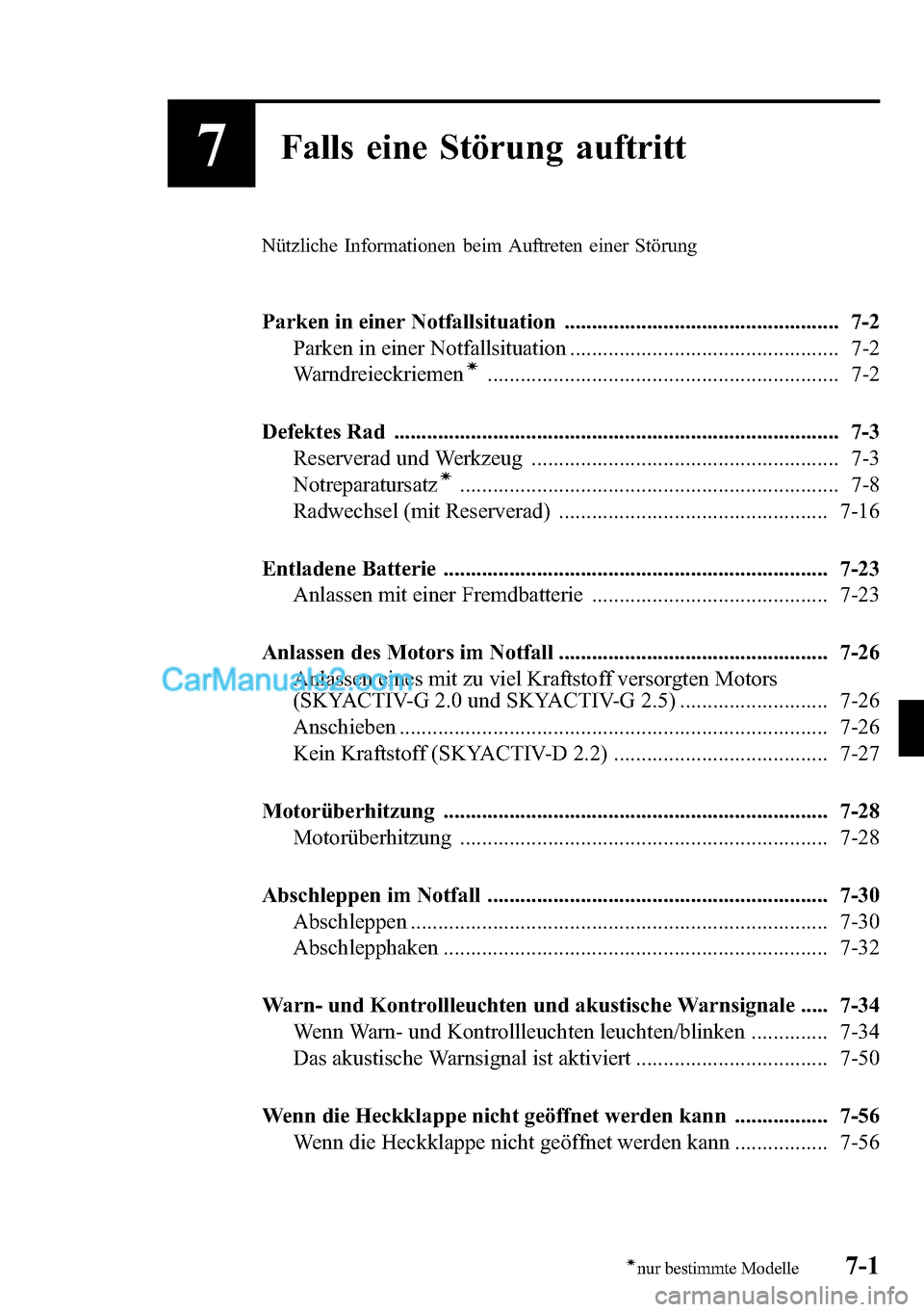

7Falls eine Störung auftritt
Nützliche Informationen beim Auftreten einer Störung
Parken in einer Notfallsituation .................................................. 7-2
Parken in einer Notfallsituation ................................................. 7-2
Warndreieckriemen
í................................................................ 7-2
Defektes Rad ................................................................................. 7-3
Reserverad und Werkzeug ........................................................ 7-3
Notreparatursatz
í..................................................................... 7-8
Radwechsel (mit Reserverad) ................................................. 7-16
Entladene Batterie ...................................................................... 7-23
Anlassen mit einer Fremdbatterie ........................................... 7-23
Anlassen des Motors im Notfall ................................................. 7-26
Anlassen eines mit zu viel Kraftstoff versorgten Motors
(SKYACTIV-G 2.0 und SKYACTIV-G 2.5) ........................... 7-26
Anschieben .............................................................................. 7-26
Kein Kraftstoff (SKYACTIV-D 2.2) ....................................... 7-27
Motorüberhitzung ...................................................................... 7-28
Motorüberhitzung ................................................................... 7-28
Abschleppen im Notfall .............................................................. 7-30
Abschleppen ............................................................................ 7-30
Abschlepphaken ...................................................................... 7-32
Warn- und Kontrollleuchten und akustische Warnsignale ..... 7-34
Wenn Warn- und Kontrollleuchten leuchten/blinken .............. 7-34
Das akustische Warnsignal ist aktiviert ................................... 7-50
Wenn die Heckklappe nicht geöffnet werden kann ................. 7-56
Wenn die Heckklappe nicht geöffnet werden kann ................. 7-56
7-1ínur bestimmte Modelle
