MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

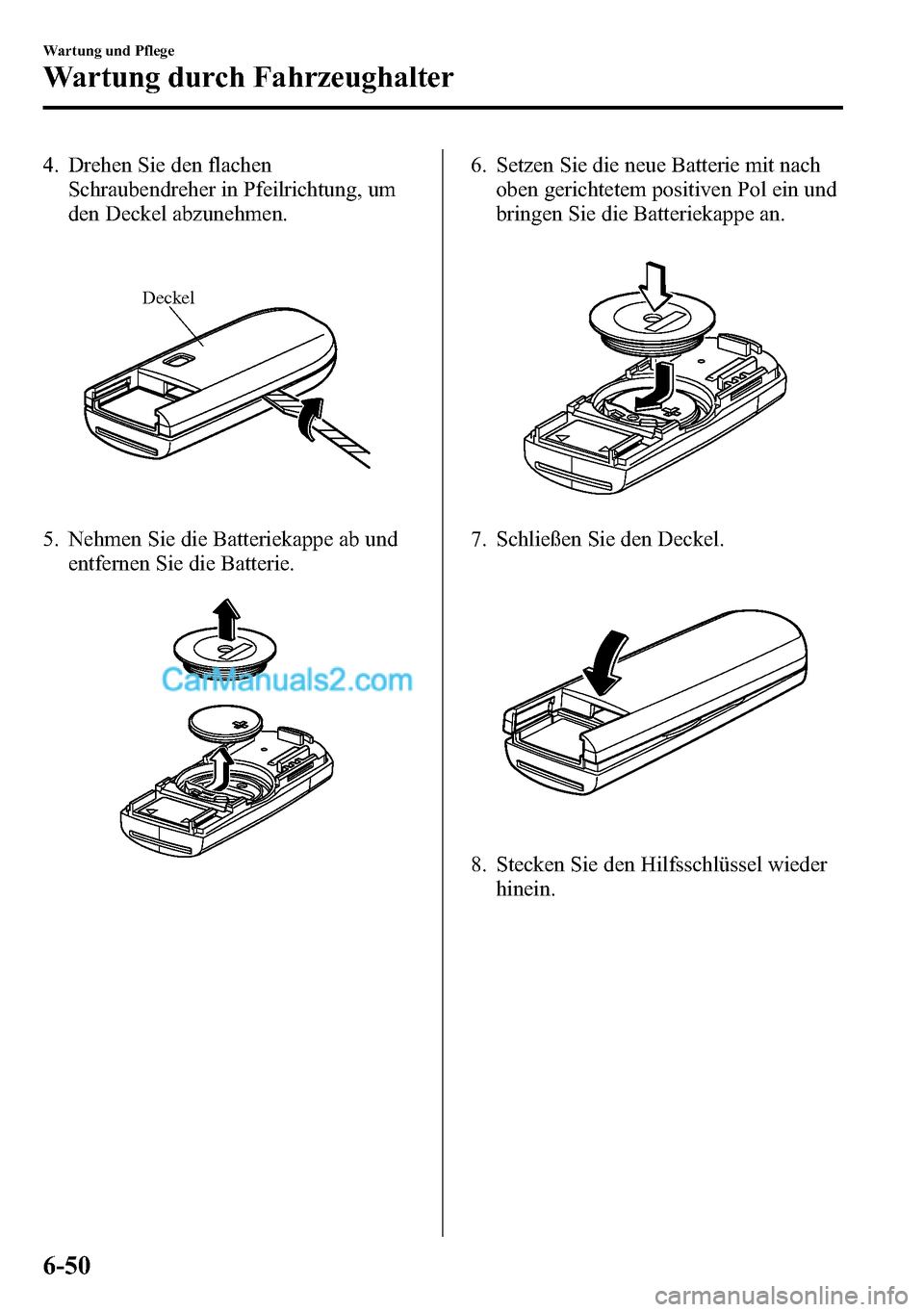

4. Drehen Sie den flachen
Schraubendreher in Pfeilrichtung, um
den Deckel abzunehmen.
Deckel
5. Nehmen Sie die Batteriekappe ab und
entfernen Sie die Batterie.
6. Setzen Sie die neue Batterie mit nach
oben gerichtetem positiven Pol ein und
bringen Sie die Batteriekappe an.
7. Schließen Sie den Deckel.
8. Stecken Sie den Hilfsschlüssel wieder
hinein.
6-50
Wartung und Pflege
Wartung durch Fahrzeughalter

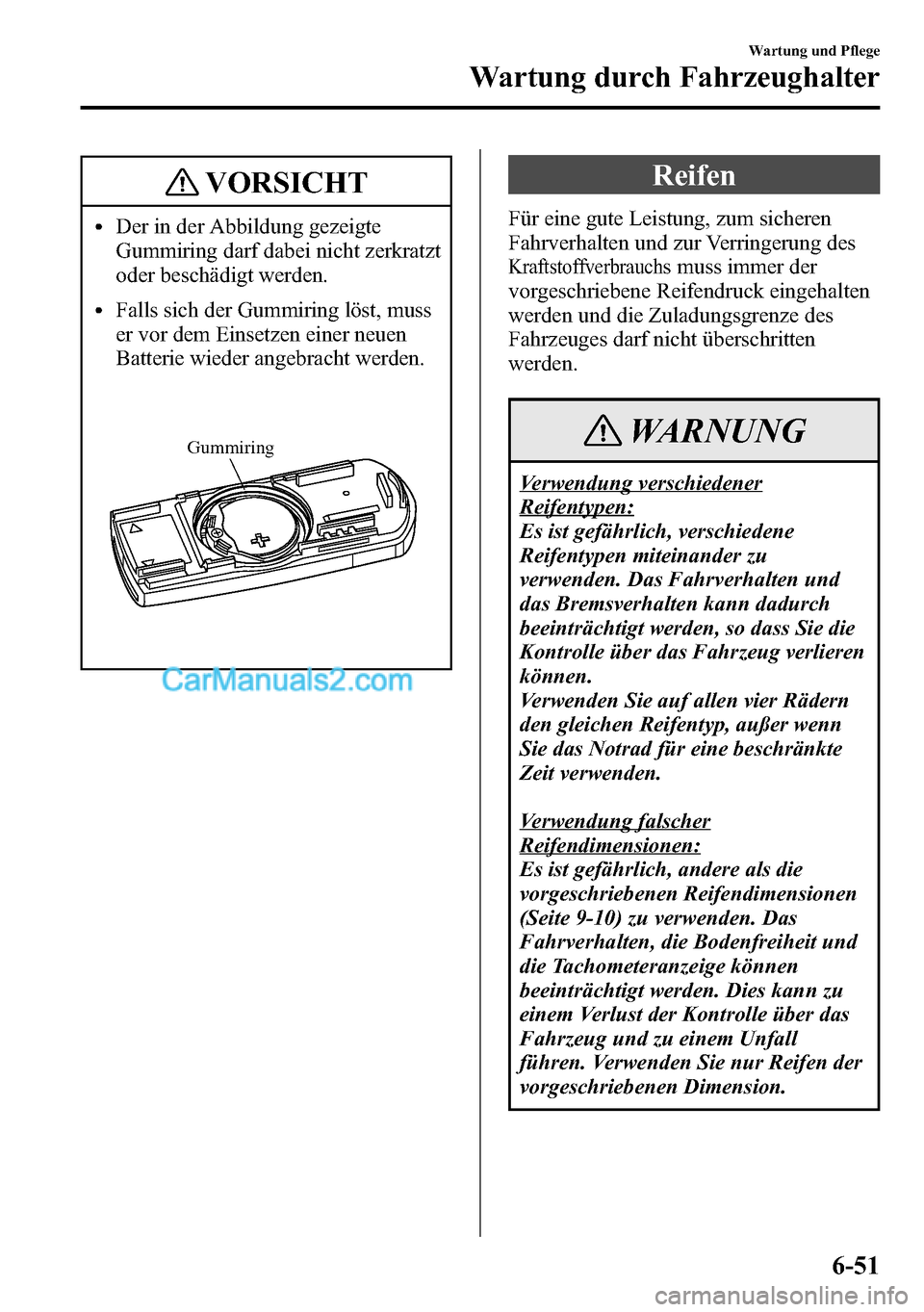

VORSICHT
lDer in der Abbildung gezeigte
Gummiring darf dabei nicht zerkratzt
oder beschädigt werden.
lFalls sich der Gummiring löst, muss
er vor dem Einsetzen einer neuen
Batterie wieder angebracht werden.
Gummiring
Reifen
Für eine gute Leistung, zum sicheren
Fahrverhalten und zur Verringerung des
Kraftstoffverbrauchs muss immer der
vorgeschriebene Reifendruck eingehalten
werden und die Zuladungsgrenze des
Fahrzeuges darf nicht überschritten
werden.
WARNUNG
Verwendung verschiedener
Reifentypen:
Es ist gefährlich, verschiedene
Reifentypen miteinander zu
verwenden. Das Fahrverhalten und
das Bremsverhalten kann dadurch
beeinträchtigt werden, so dass Sie die
Kontrolle über das Fahrzeug verlieren
können.
Verwenden Sie auf allen vier Rädern
den gleichen Reifentyp, außer wenn
Sie das Notrad für eine beschränkte
Zeit verwenden.
Verwendung falscher
Reifendimensionen:
Es ist gefährlich, andere als die
vorgeschriebenen Reifendimensionen
(Seite 9-10) zu verwenden. Das
Fahrverhalten, die Bodenfreiheit und
die Tachometeranzeige können
beeinträchtigt werden. Dies kann zu
einem Verlust der Kontrolle über das
Fahrzeug und zu einem Unfall
führen. Verwenden Sie nur Reifen der
vorgeschriebenen Dimension.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-51

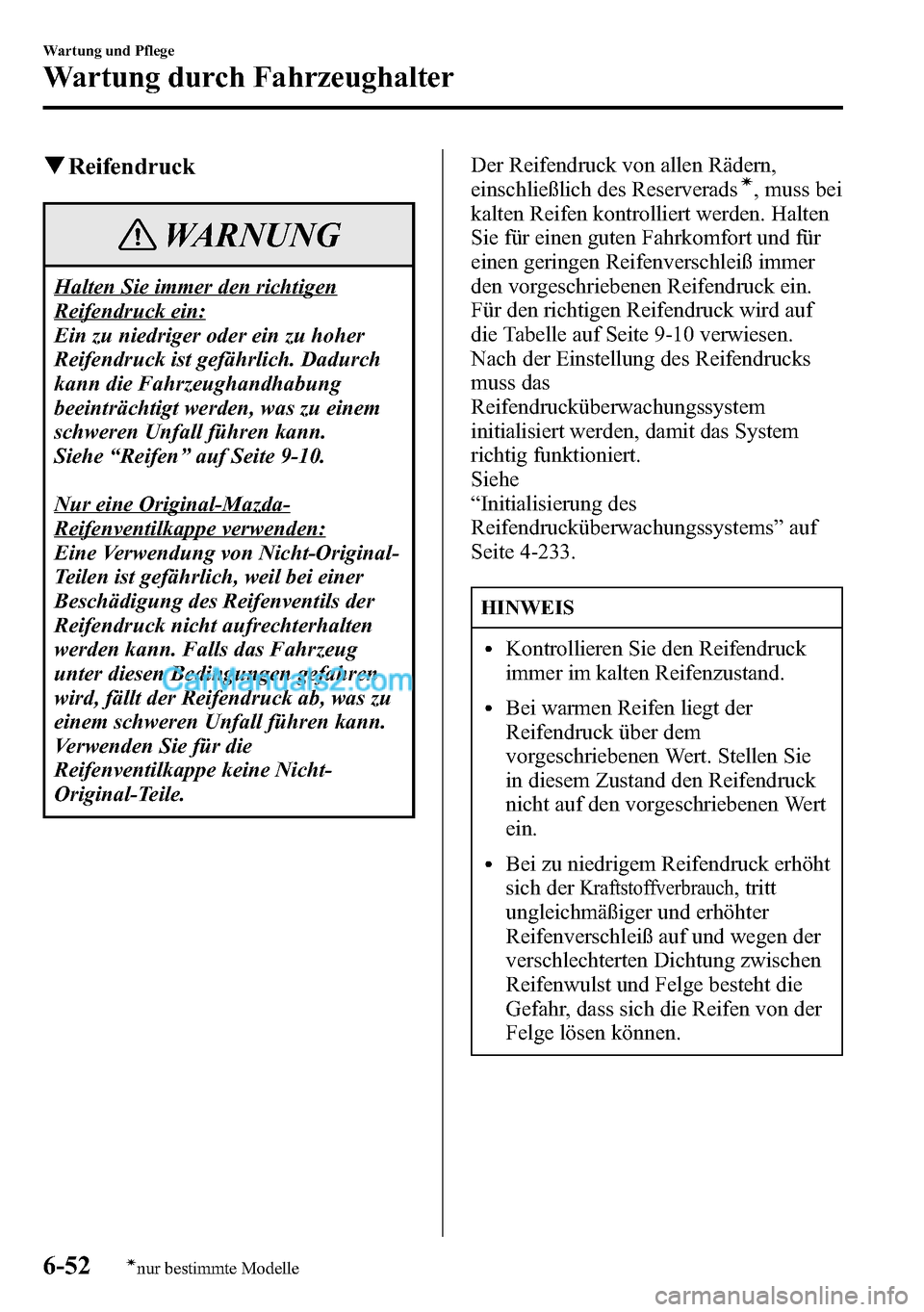

qReifendruck
WARNUNG
Halten Sie immer den richtigen
Reifendruck ein:
Ein zu niedriger oder ein zu hoher
Reifendruck ist gefährlich. Dadurch
kann die Fahrzeughandhabung
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
Siehe“Reifen”auf Seite 9-10.
Nur eine Original-Mazda-
Reifenventilkappe verwenden:
Eine Verwendung von Nicht-Original-
Teilen ist gefährlich, weil bei einer
Beschädigung des Reifenventils der
Reifendruck nicht aufrechterhalten
werden kann. Falls das Fahrzeug
unter diesen Bedingungen gefahren
wird, fällt der Reifendruck ab, was zu
einem schweren Unfall führen kann.
Verwenden Sie für die
Reifenventilkappe keine Nicht-
Original-Teile.Der Reifendruck von allen Rädern,
einschließlich des Reserverads
í, muss bei
kalten Reifen kontrolliert werden. Halten
Sie für einen guten Fahrkomfort und für
einen geringen Reifenverschleiß immer
den vorgeschriebenen Reifendruck ein.
Für den richtigen Reifendruck wird auf
die Tabelle auf Seite 9-10 verwiesen.
Nach der Einstellung des Reifendrucks
muss das
Reifendrucküberwachungssystem
initialisiert werden, damit das System
richtig funktioniert.
Siehe
“Initialisierung des
Reifendrucküberwachungssystems”auf
Seite 4-233.
HINWEIS
lKontrollieren Sie den Reifendruck
immer im kalten Reifenzustand.
lBei warmen Reifen liegt der
Reifendruck über dem
vorgeschriebenen Wert. Stellen Sie
in diesem Zustand den Reifendruck
nicht auf den vorgeschriebenen Wert
ein.
lBei zu niedrigem Reifendruck erhöht
sich der
Kraftstoffverbrauch, tritt
ungleichmäßiger und erhöhter
Reifenverschleiß auf und wegen der
verschlechterten Dichtung zwischen
Reifenwulst und Felge besteht die
Gefahr, dass sich die Reifen von der
Felge lösen können.
6-52
Wartung und Pflege
ínur bestimmte Modelle
Wartung durch Fahrzeughalter

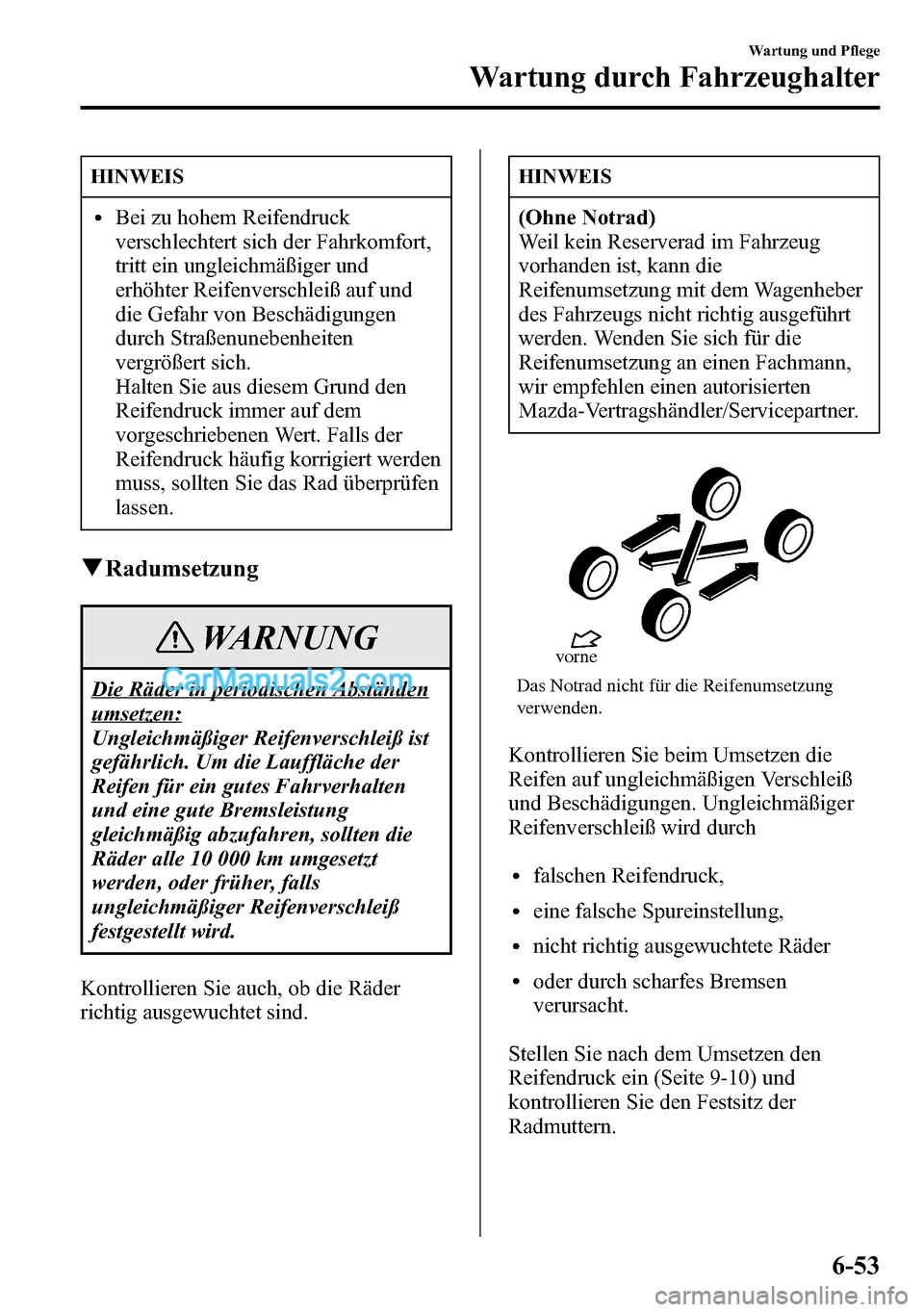

HINWEIS
lBei zu hohem Reifendruck
verschlechtert sich der Fahrkomfort,
tritt ein ungleichmäßiger und
erhöhter Reifenverschleiß auf und
die Gefahr von Beschädigungen
durch Straßenunebenheiten
vergrößert sich.
Halten Sie aus diesem Grund den
Reifendruck immer auf dem
vorgeschriebenen Wert. Falls der
Reifendruck häufig korrigiert werden
muss, sollten Sie das Rad überprüfen
lassen.
qRadumsetzung
WARNUNG
Die Räder in periodischen Abständen
umsetzen:
Ungleichmäßiger Reifenverschleiß ist
gefährlich. Um die Lauffläche der
Reifen für ein gutes Fahrverhalten
und eine gute Bremsleistung
gleichmäßig abzufahren, sollten die
Räder alle 10 000 km umgesetzt
werden, oder früher, falls
ungleichmäßiger Reifenverschleiß
festgestellt wird.
Kontrollieren Sie auch, ob die Räder
richtig ausgewuchtet sind.
HINWEIS
(Ohne Notrad)
Weil kein Reserverad im Fahrzeug
vorhanden ist, kann die
Reifenumsetzung mit dem Wagenheber
des Fahrzeugs nicht richtig ausgeführt
werden. Wenden Sie sich für die
Reifenumsetzung an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Das Notrad nicht für die Reifenumsetzung
verwenden.vorne
Kontrollieren Sie beim Umsetzen die
Reifen auf ungleichmäßigen Verschleiß
und Beschädigungen. Ungleichmäßiger
Reifenverschleiß wird durch
lfalschen Reifendruck,
leine falsche Spureinstellung,
lnicht richtig ausgewuchtete Räder
loder durch scharfes Bremsen
verursacht.
Stellen Sie nach dem Umsetzen den
Reifendruck ein (Seite 9-10) und
kontrollieren Sie den Festsitz der
Radmuttern.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-53

Nach der Einstellung des Reifendrucks
muss das
Reifendrucküberwachungssystem
initialisiert werden, damit das System
richtig funktioniert.
Siehe
“Initialisierung des
Reifendrucküberwachungssystems”auf
Seite 4-233.
VORSICHT
Reifen mit einer bestimmten
Laufrichtung oder Radialreifen mit
asymmetrischem Profil oder mit Spikes
dürfen nur nach vorne oder hinten, aber
nicht in der Seite vertauscht werden.
Beim Vertauschen in der Seite können
die Laufeigenschaften beeinträchtigt
werden.

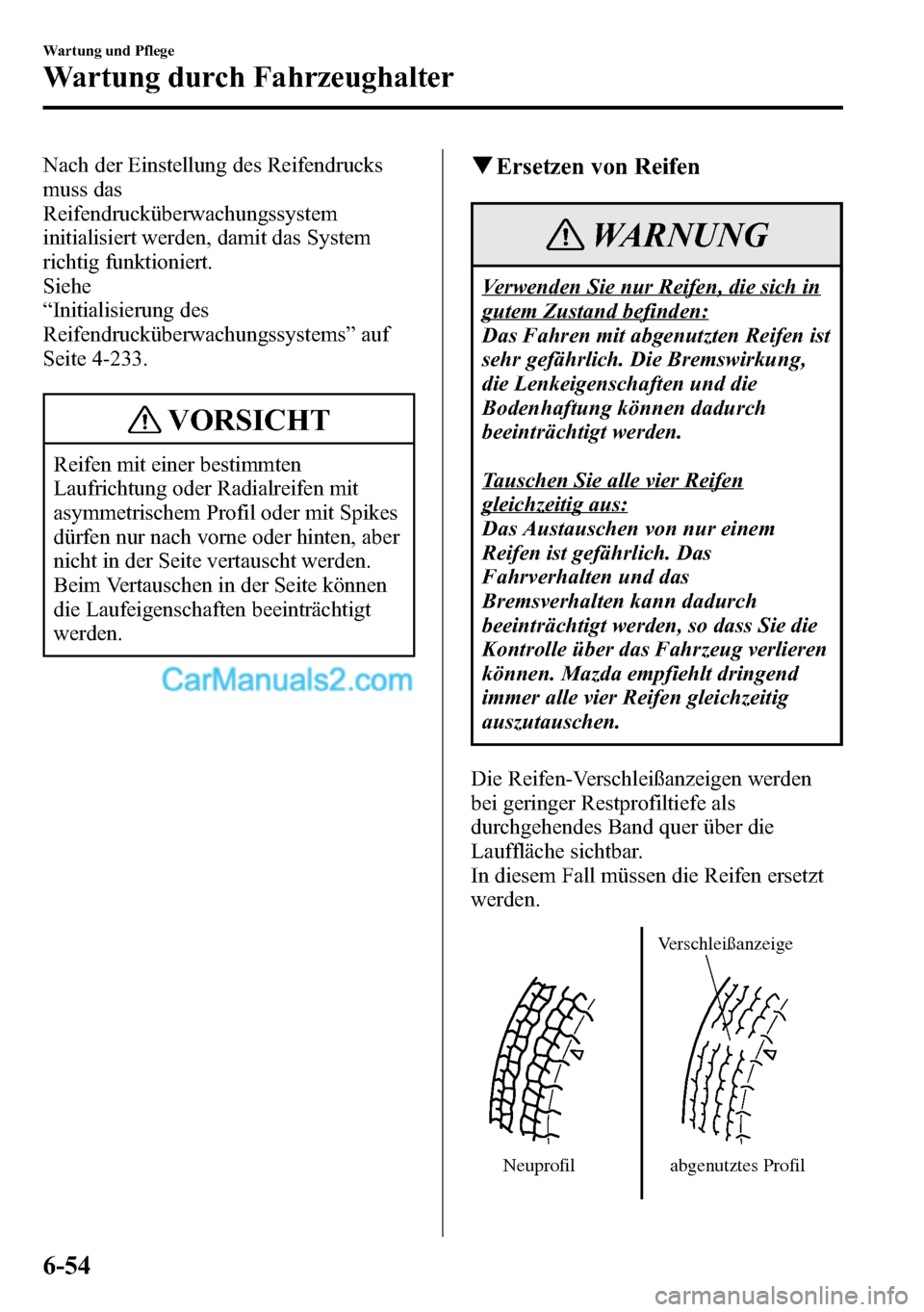

qErsetzen von Reifen
WARNUNG
Verwenden Sie nur Reifen, die sich in
gutem Zustand befinden:
Das Fahren mit abgenutzten Reifen ist
sehr gefährlich. Die Bremswirkung,
die Lenkeigenschaften und die
Bodenhaftung können dadurch
beeinträchtigt werden.
Tauschen Sie alle vier Reifen
gleichzeitig aus:
Das Austauschen von nur einem
Reifen ist gefährlich. Das
Fahrverhalten und das
Bremsverhalten kann dadurch
beeinträchtigt werden, so dass Sie die
Kontrolle über das Fahrzeug verlieren
können. Mazda empfiehlt dringend
immer alle vier Reifen gleichzeitig
auszutauschen.
Die Reifen-Verschleißanzeigen werden
bei geringer Restprofiltiefe als
durchgehendes Band quer über die
Lauffläche sichtbar.
In diesem Fall müssen die Reifen ersetzt
werden.
NeuprofilVerschleißanzeige
abgenutztes Profil
6-54
Wartung und Pflege
Wartung durch Fahrzeughalter

Die Reifen müssen ersetzt werden, bevor
die Verschleißanzeige als Band am ganzen
Reifenprofil sichtbar ist.
Nach der Einstellung des Reifendrucks
muss das
Reifendrucküberwachungssystem
initialisiert werden, damit das System
richtig funktioniert.
Siehe
“Initialisierung des
Reifendrucküberwachungssystems”auf
Seite 4-233.

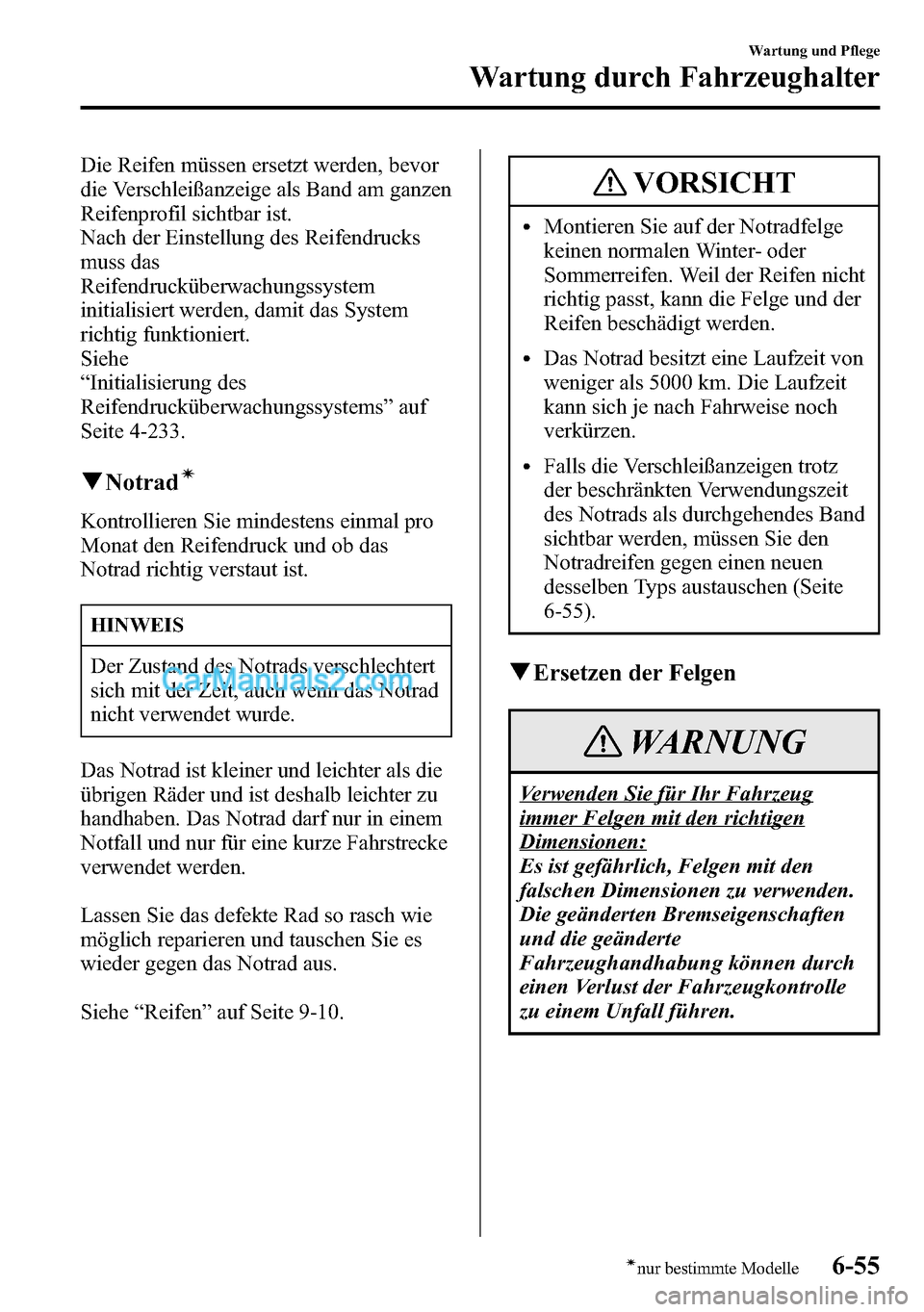

qNotradí
Kontrollieren Sie mindestens einmal pro
Monat den Reifendruck und ob das
Notrad richtig verstaut ist.
HINWEIS
Der Zustand des Notrads verschlechtert
sich mit der Zeit, auch wenn das Notrad
nicht verwendet wurde.
Das Notrad ist kleiner und leichter als die
übrigen Räder und ist deshalb leichter zu
handhaben. Das Notrad darf nur in einem
Notfall und nur für eine kurze Fahrstrecke
verwendet werden.
Lassen Sie das defekte Rad so rasch wie
möglich reparieren und tauschen Sie es
wieder gegen das Notrad aus.
Siehe“Reifen”auf Seite 9-10.
VORSICHT
lMontieren Sie auf der Notradfelge
keinen normalen Winter- oder
Sommerreifen. Weil der Reifen nicht
richtig passt, kann die Felge und der
Reifen beschädigt werden.
lDas Notrad besitzt eine Laufzeit von
weniger als 5000 km. Die Laufzeit
kann sich je nach Fahrweise noch
verkürzen.
lFalls die Verschleißanzeigen trotz
der beschränkten Verwendungszeit
des Notrads als durchgehendes Band
sichtbar werden, müssen Sie den
Notradreifen gegen einen neuen
desselben Typs austauschen (Seite
6-55).
qErsetzen der Felgen
WARNUNG
Verwenden Sie für Ihr Fahrzeug
immer Felgen mit den richtigen
Dimensionen:
Es ist gefährlich, Felgen mit den
falschen Dimensionen zu verwenden.
Die geänderten Bremseigenschaften
und die geänderte
Fahrzeughandhabung können durch
einen Verlust der Fahrzeugkontrolle
zu einem Unfall führen.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-55ínur bestimmte Modelle

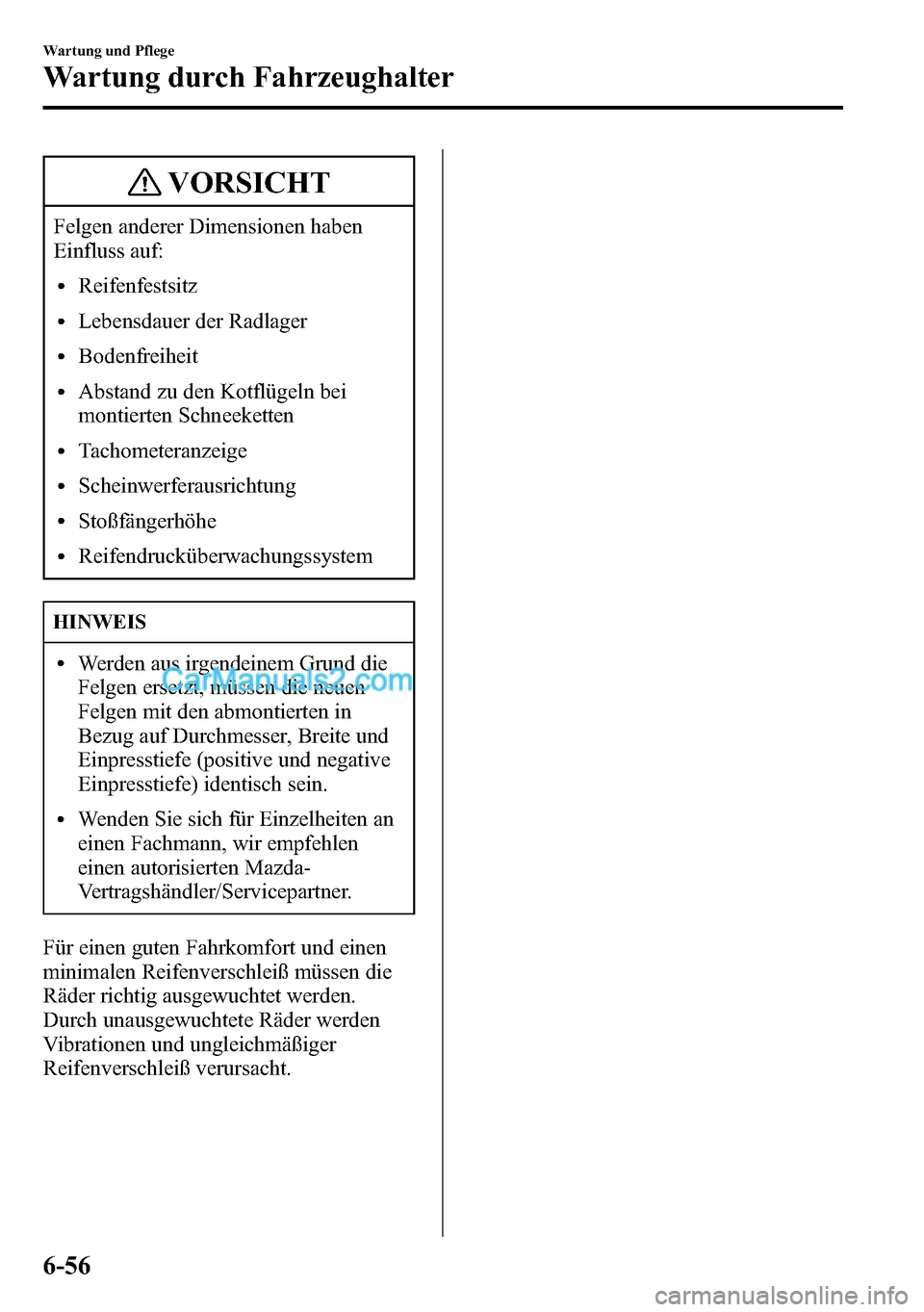

VORSICHT
Felgen anderer Dimensionen haben
Einfluss auf:
lReifenfestsitz
lLebensdauer der Radlager
lBodenfreiheit
lAbstand zu den Kotflügeln bei
montierten Schneeketten
lTachometeranzeige
lScheinwerferausrichtung
lStoßfängerhöhe
lReifendrucküberwachungssystem
HINWEIS
lWerden aus irgendeinem Grund die
Felgen ersetzt, müssen die neuen
Felgen mit den abmontierten in
Bezug auf Durchmesser, Breite und
Einpresstiefe (positive und negative
Einpresstiefe) identisch sein.
lWenden Sie sich für Einzelheiten an
einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Für einen guten Fahrkomfort und einen
minimalen Reifenverschleiß müssen die
Räder richtig ausgewuchtet werden.
Durch unausgewuchtete Räder werden
Vibrationen und ungleichmäßiger
Reifenverschleiß verursacht.
6-56
Wartung und Pflege
Wartung durch Fahrzeughalter

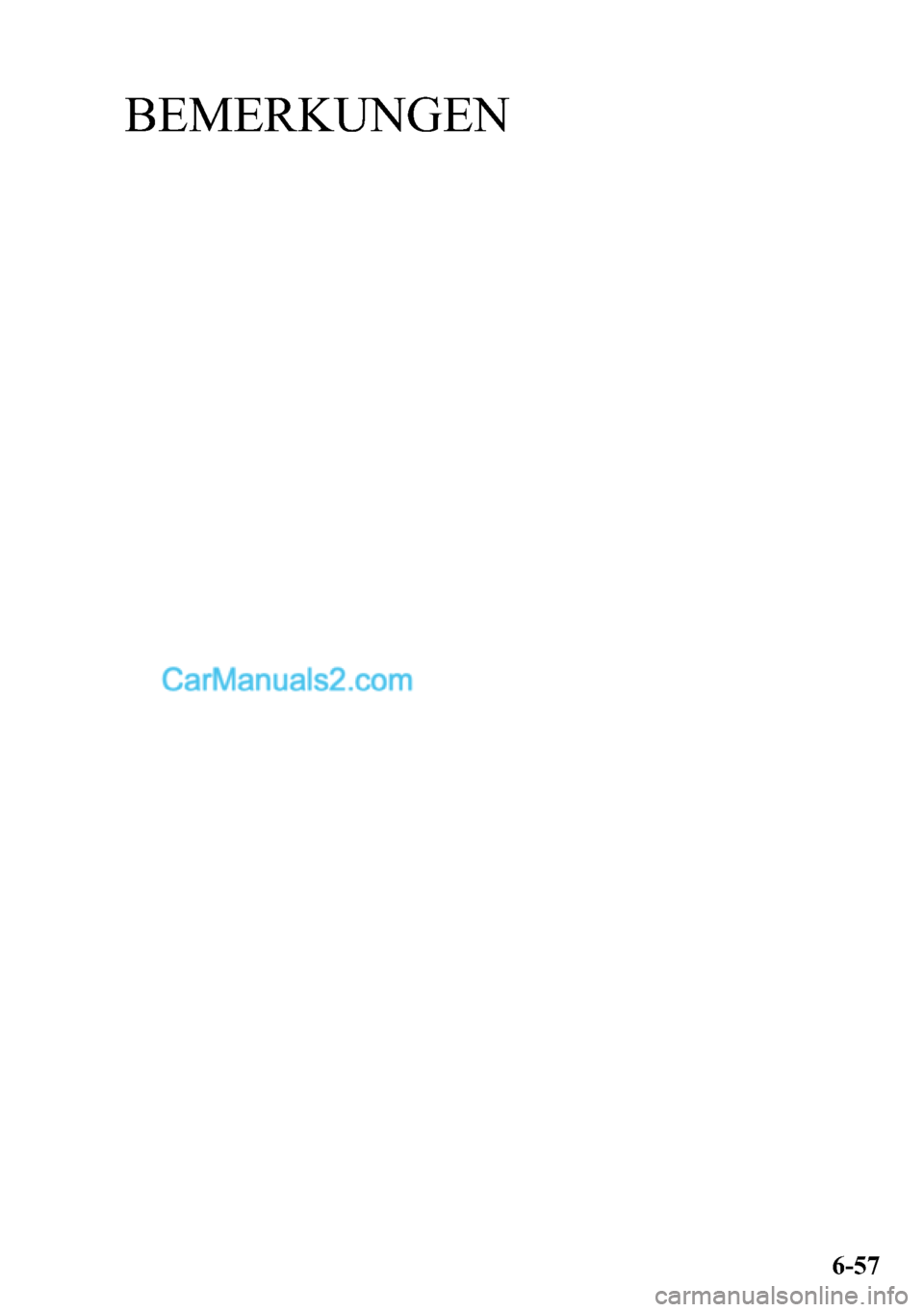

BEMERKUNGEN
6-57

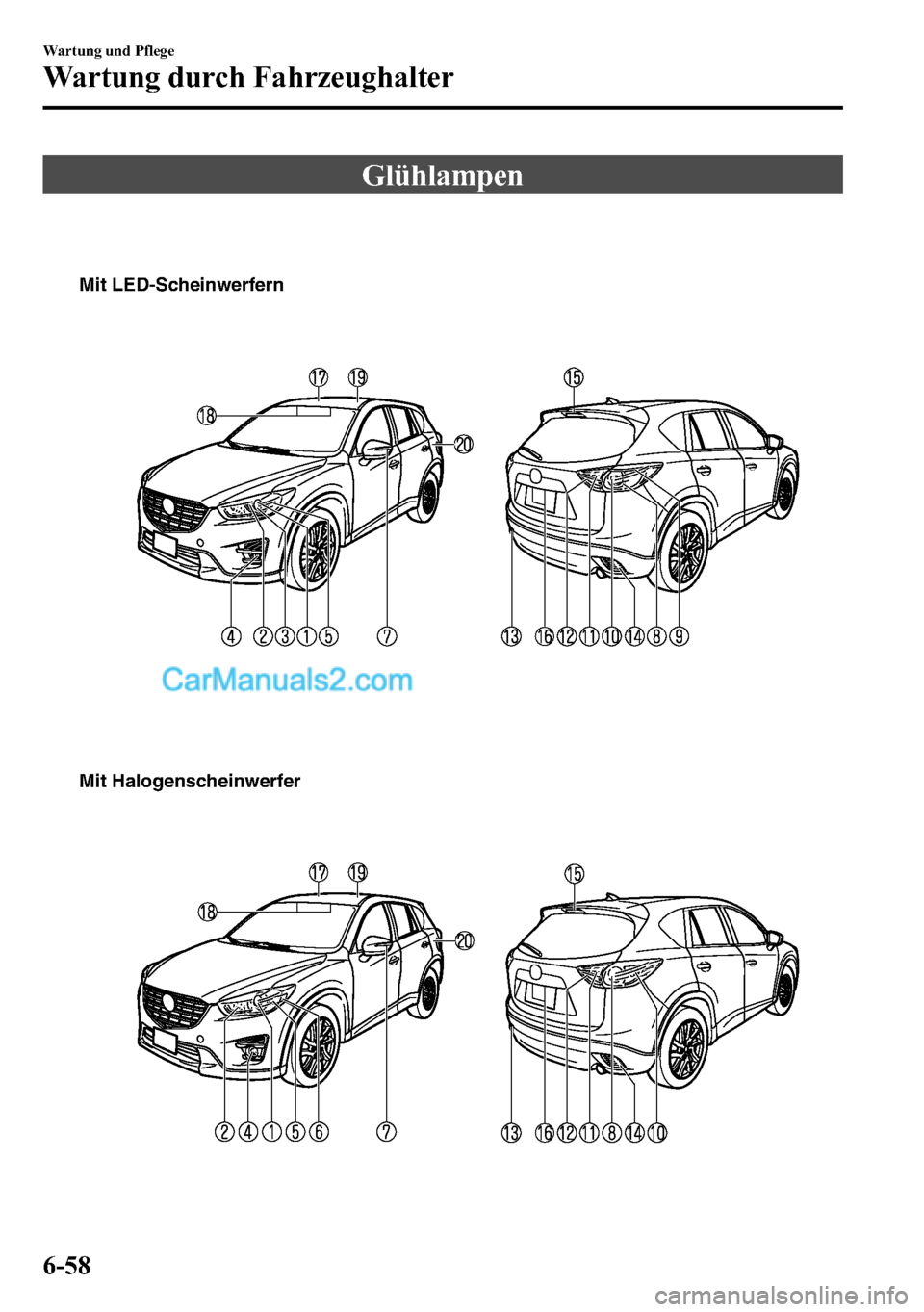

Glühlampen
Mit LED-Scheinwerfern
Mit Halogenscheinwerfer
6-58
Wartung und Pflege
Wartung durch Fahrzeughalter

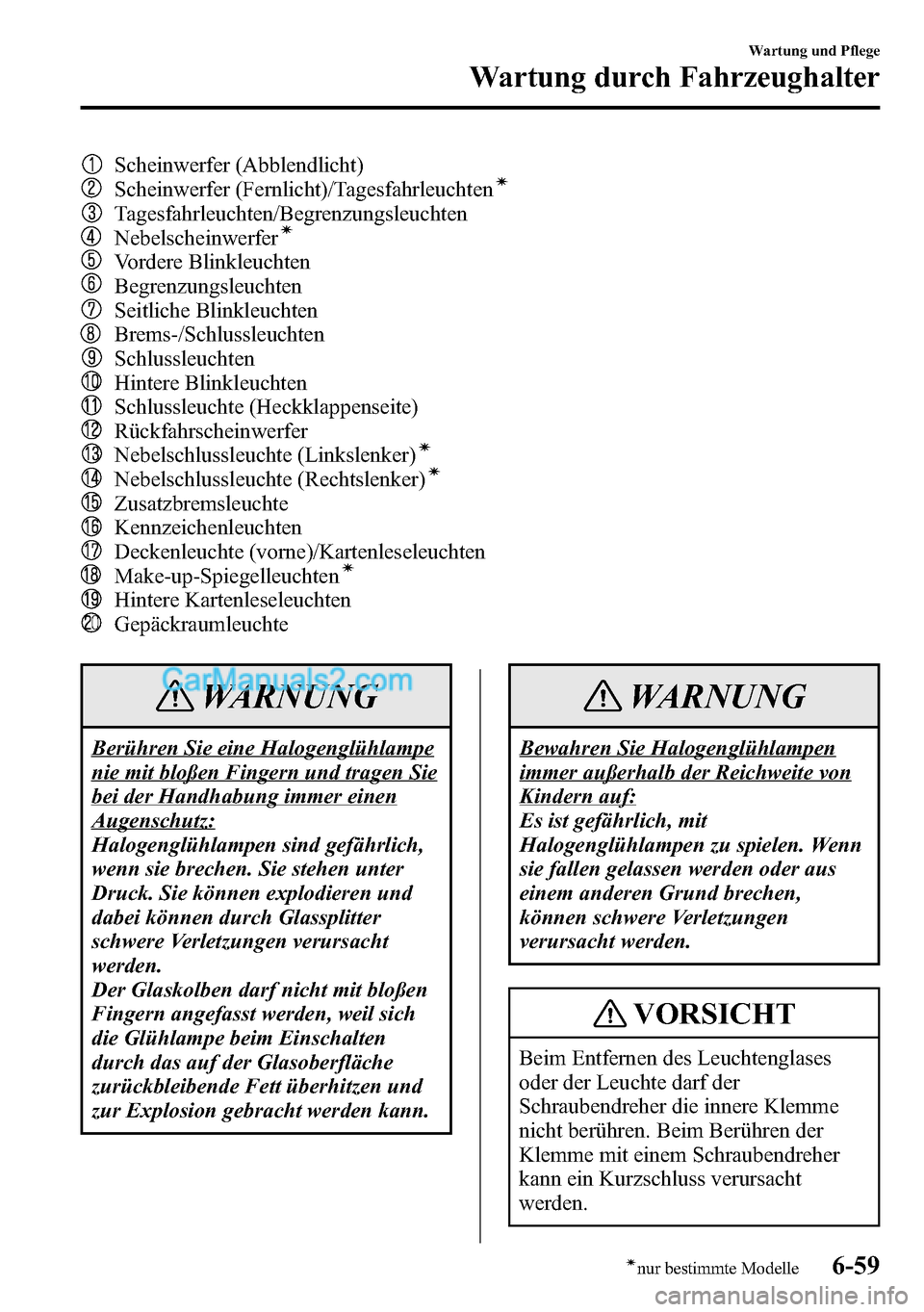

Scheinwerfer (Abblendlicht)
Scheinwerfer (Fernlicht)/Tagesfahrleuchtení
Tagesfahrleuchten/Begrenzungsleuchten
Nebelscheinwerferí
Vordere Blinkleuchten
Begrenzungsleuchten
Seitliche Blinkleuchten
Brems-/Schlussleuchten
Schlussleuchten
Hintere Blinkleuchten
Schlussleuchte (Heckklappenseite)
Rückfahrscheinwerfer
Nebelschlussleuchte (Linkslenker)í
Nebelschlussleuchte (Rechtslenker)í
Zusatzbremsleuchte
Kennzeichenleuchten
Deckenleuchte (vorne)/Kartenleseleuchten
Make-up-Spiegelleuchtení
Hintere Kartenleseleuchten
Gepäckraumleuchte
WARNUNG
Berühren Sie eine Halogenglühlampe
nie mit bloßen Fingern und tragen Sie
bei der Handhabung immer einen
Augenschutz:
Halogenglühlampen sind gefährlich,
wenn sie brechen. Sie stehen unter
Druck. Sie können explodieren und
dabei können durch Glassplitter
schwere Verletzungen verursacht
werden.
Der Glaskolben darf nicht mit bloßen
Fingern angefasst werden, weil sich
die Glühlampe beim Einschalten
durch das auf der Glasoberfläche
zurückbleibende Fett überhitzen und
zur Explosion gebracht werden kann.
WARNUNG
Bewahren Sie Halogenglühlampen
immer außerhalb der Reichweite von
Kindern auf:
Es ist gefährlich, mit
Halogenglühlampen zu spielen. Wenn
sie fallen gelassen werden oder aus
einem anderen Grund brechen,
können schwere Verletzungen
verursacht werden.
VORSICHT
Beim Entfernen des Leuchtenglases
oder der Leuchte darf der
Schraubendreher die innere Klemme
nicht berühren. Beim Berühren der
Klemme mit einem Schraubendreher
kann ein Kurzschluss verursacht
werden.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-59ínur bestimmte Modelle
