MAZDA MODEL CX-5 2016 Betriebsanleitung (in German)

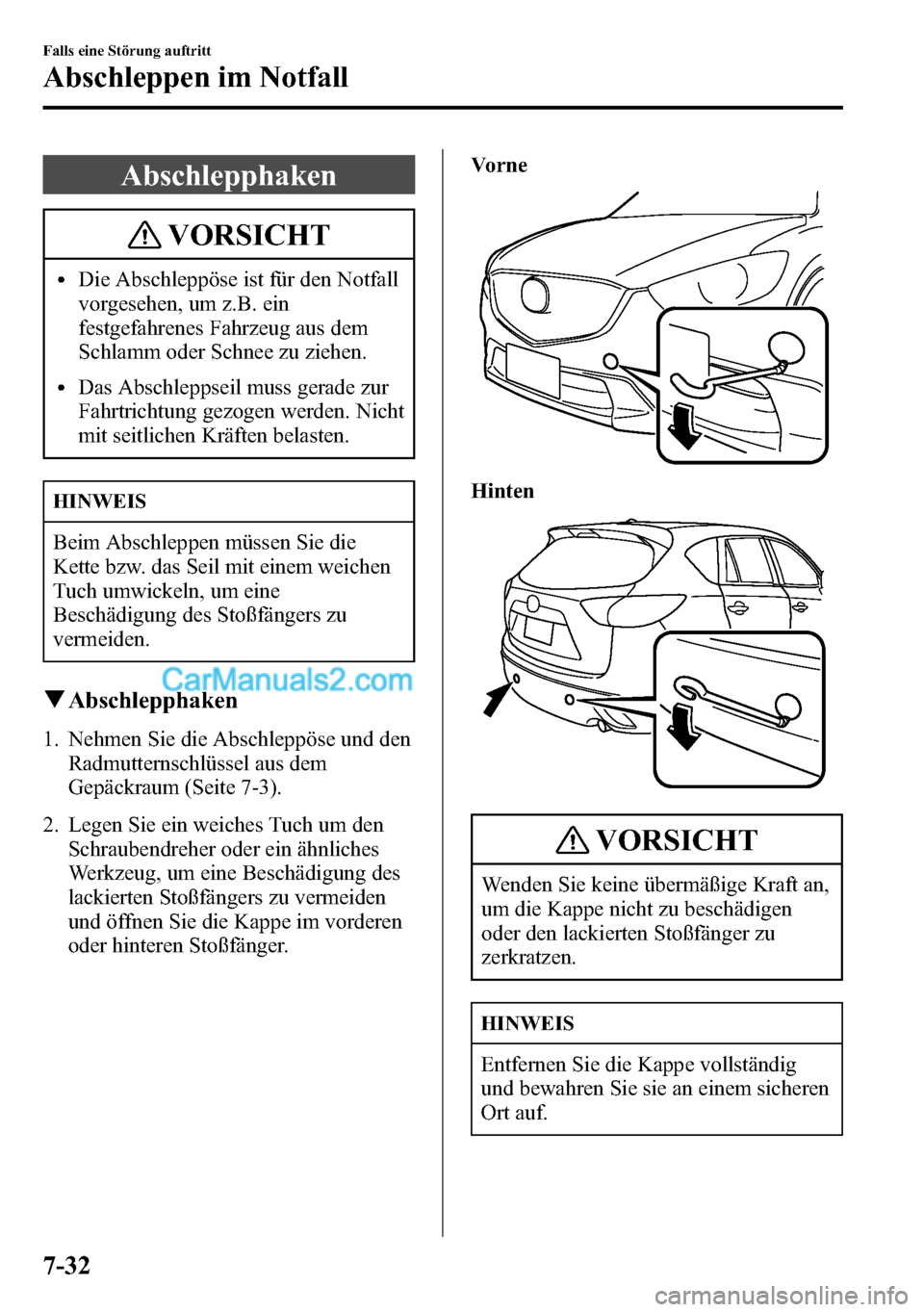

Abschlepphaken
VORSICHT
lDie Abschleppöse ist für den Notfall
vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
lDas Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die
Kette bzw. das Seil mit einem weichen
Tuch umwickeln, um eine
Beschädigung des Stoßfängers zu
vermeiden.
qAbschlepphaken
1. Nehmen Sie die Abschleppöse und den
Radmutternschlüssel aus dem
Gepäckraum (Seite 7-3).
2. Legen Sie ein weiches Tuch um den
Schraubendreher oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
oder hinteren Stoßfänger.Vorne
Hinten
VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen
oder den lackierten Stoßfänger zu
zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig
und bewahren Sie sie an einem sicheren
Ort auf.
7-32
Falls eine Störung auftritt
Abschleppen im Notfall

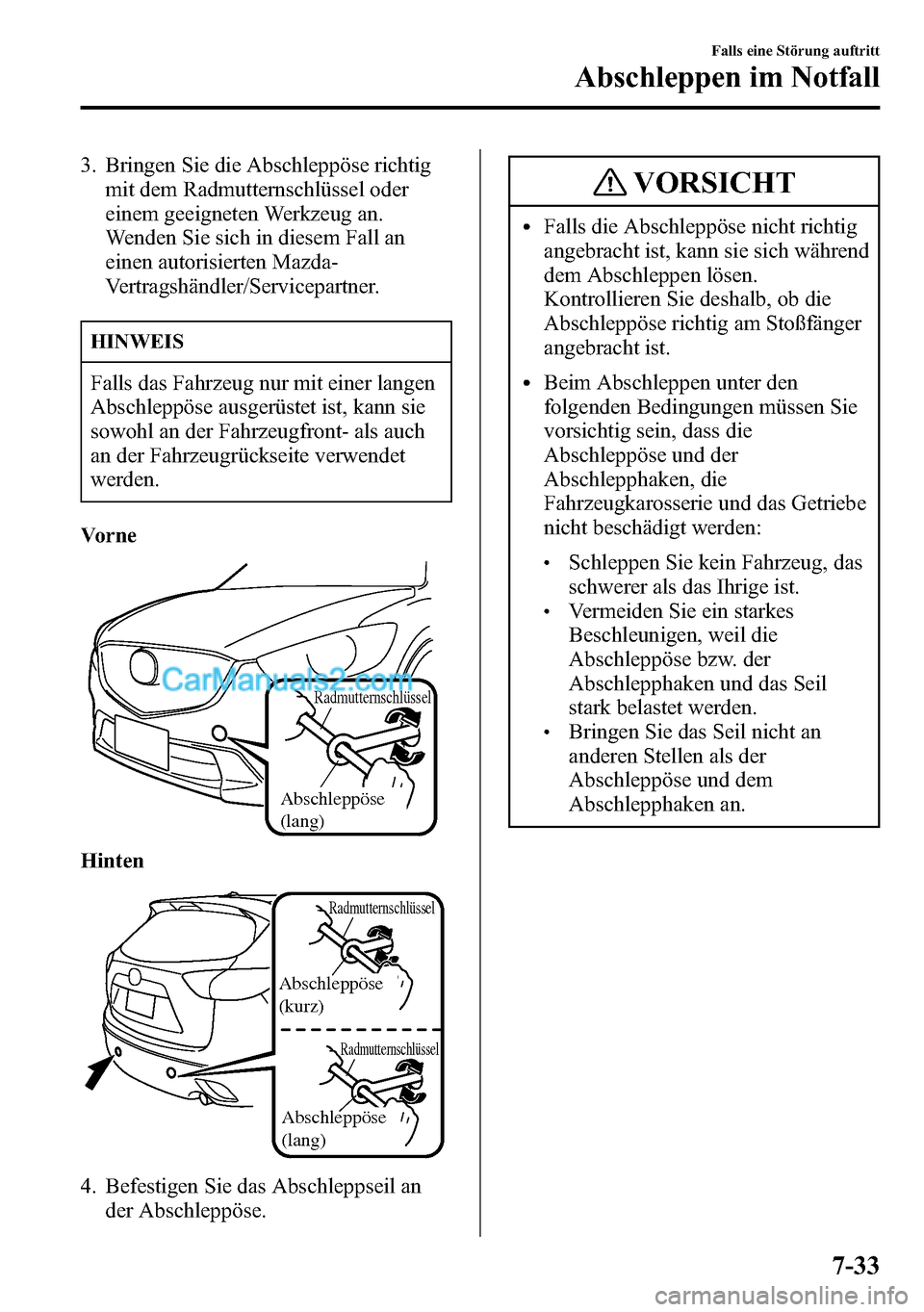

3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel oder
einem geeigneten Werkzeug an.
Wenden Sie sich in diesem Fall an
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls das Fahrzeug nur mit einer langen
Abschleppöse ausgerüstet ist, kann sie
sowohl an der Fahrzeugfront- als auch
an der Fahrzeugrückseite verwendet
werden.
Vorne
Abschleppöse
(lang)
Radmutternschlüssel
Hinten
Radmutternschlüssel
Abschleppöse
(kurz)
Abschleppöse
(lang)
Radmutternschlüssel
4. Befestigen Sie das Abschleppseil an
der Abschleppöse.
VORSICHT
lFalls die Abschleppöse nicht richtig
angebracht ist, kann sie sich während
dem Abschleppen lösen.
Kontrollieren Sie deshalb, ob die
Abschleppöse richtig am Stoßfänger
angebracht ist.
lBeim Abschleppen unter den
folgenden Bedingungen müssen Sie
vorsichtig sein, dass die
Abschleppöse und der
Abschlepphaken, die
Fahrzeugkarosserie und das Getriebe
nicht beschädigt werden:
lSchleppen Sie kein Fahrzeug, das
schwerer als das Ihrige ist.
lVermeiden Sie ein starkes
Beschleunigen, weil die
Abschleppöse bzw. der
Abschlepphaken und das Seil
stark belastet werden.
lBringen Sie das Seil nicht an
anderen Stellen als der
Abschleppöse und dem
Abschlepphaken an.
Falls eine Störung auftritt
Abschleppen im Notfall
7-33

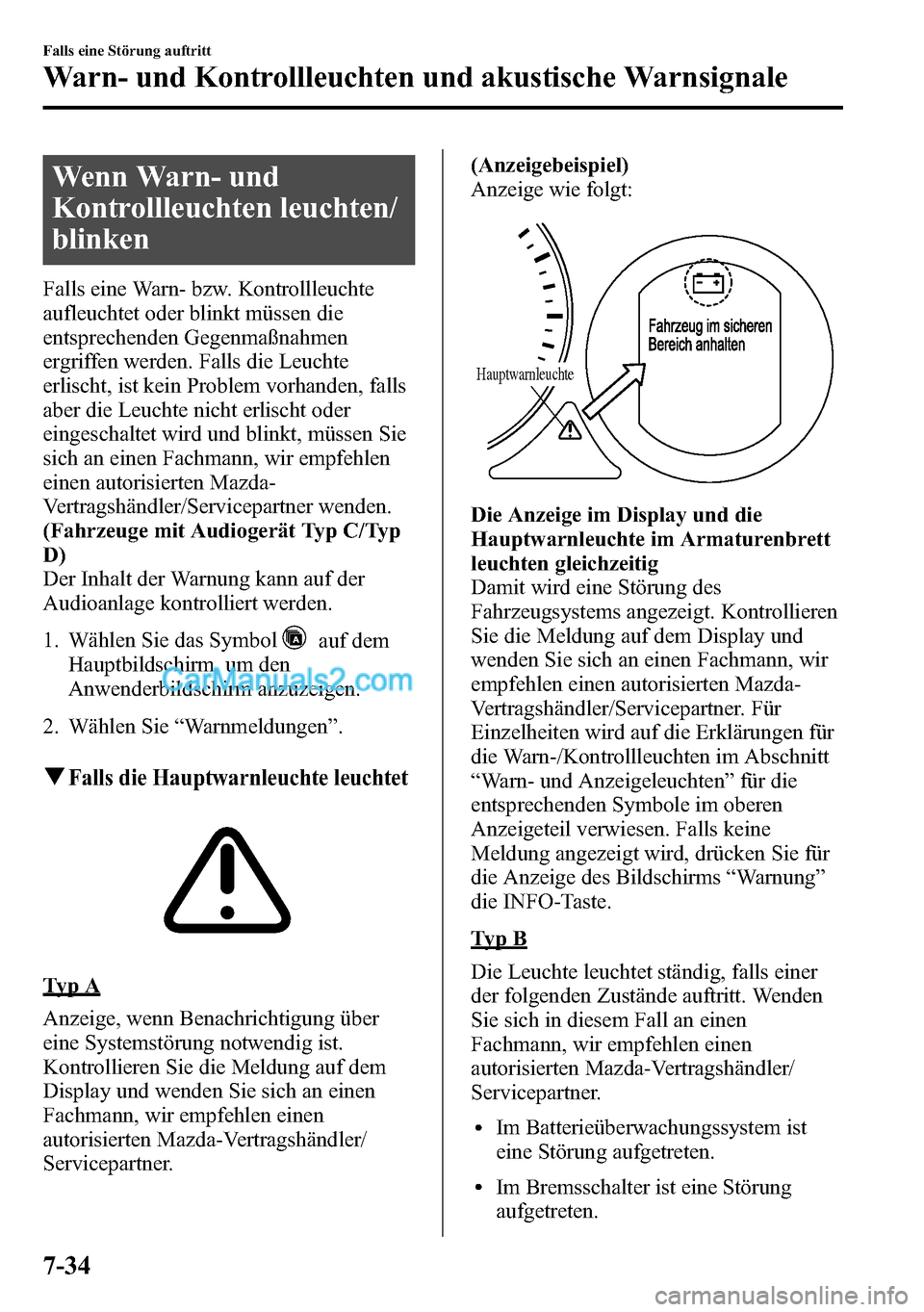

Wenn Warn- und
Kontrollleuchten leuchten/
blinken
Falls eine Warn- bzw. Kontrollleuchte
aufleuchtet oder blinkt müssen die
entsprechenden Gegenmaßnahmen
ergriffen werden. Falls die Leuchte
erlischt, ist kein Problem vorhanden, falls
aber die Leuchte nicht erlischt oder
eingeschaltet wird und blinkt, müssen Sie
sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ C/Typ
D)
Der Inhalt der Warnung kann auf der
Audioanlage kontrolliert werden.
1. Wählen Sie das Symbol
auf dem
Hauptbildschirm, um den
Anwenderbildschirm anzuzeigen.
2. Wählen Sie“Warnmeldungen”.
qFalls die Hauptwarnleuchte leuchtet
Ty p A
Anzeige, wenn Benachrichtigung über
eine Systemstörung notwendig ist.
Kontrollieren Sie die Meldung auf dem
Display und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.(Anzeigebeispiel)
Anzeige wie folgt:
Hauptwarnleuchte
Die Anzeige im Display und die
Hauptwarnleuchte im Armaturenbrett
leuchten gleichzeitig
Damit wird eine Störung des
Fahrzeugsystems angezeigt. Kontrollieren
Sie die Meldung auf dem Display und
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Für
Einzelheiten wird auf die Erklärungen für
die Warn-/Kontrollleuchten im Abschnitt
“Warn- und Anzeigeleuchten”für die
entsprechenden Symbole im oberen
Anzeigeteil verwiesen. Falls keine
Meldung angezeigt wird, drücken Sie für
die Anzeige des Bildschirms“Warnung”
die INFO-Taste.
Ty p B
Die Leuchte leuchtet ständig, falls einer
der folgenden Zustände auftritt. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lIm Batterieüberwachungssystem ist
eine Störung aufgetreten.
lIm Bremsschalter ist eine Störung
aufgetreten.
7-34
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

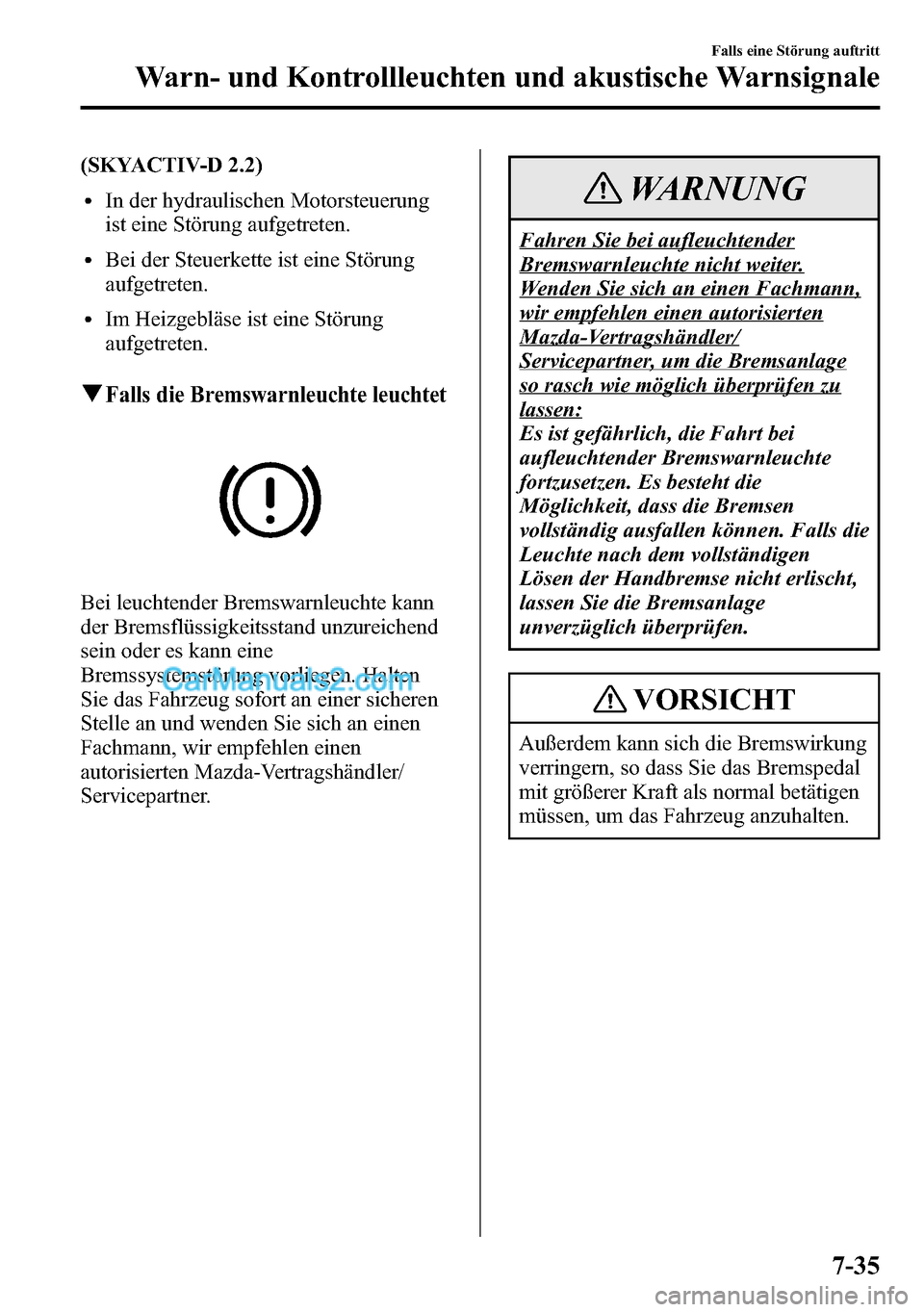

(SKYACTIV-D 2.2)
lIn der hydraulischen Motorsteuerung
ist eine Störung aufgetreten.
lBei der Steuerkette ist eine Störung
aufgetreten.
lIm Heizgebläse ist eine Störung
aufgetreten.
qFalls die Bremswarnleuchte leuchtet
Bei leuchtender Bremswarnleuchte kann
der Bremsflüssigkeitsstand unzureichend
sein oder es kann eine
Bremssystemstörung vorliegen. Halten
Sie das Fahrzeug sofort an einer sicheren
Stelle an und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
WARNUNG
Fahren Sie bei aufleuchtender
Bremswarnleuchte nicht weiter.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage
so rasch wie möglich überprüfen zu
lassen:
Es ist gefährlich, die Fahrt bei
aufleuchtender Bremswarnleuchte
fortzusetzen. Es besteht die
Möglichkeit, dass die Bremsen
vollständig ausfallen können. Falls die
Leuchte nach dem vollständigen
Lösen der Handbremse nicht erlischt,
lassen Sie die Bremsanlage
unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung
verringern, so dass Sie das Bremspedal
mit größerer Kraft als normal betätigen
müssen, um das Fahrzeug anzuhalten.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-35

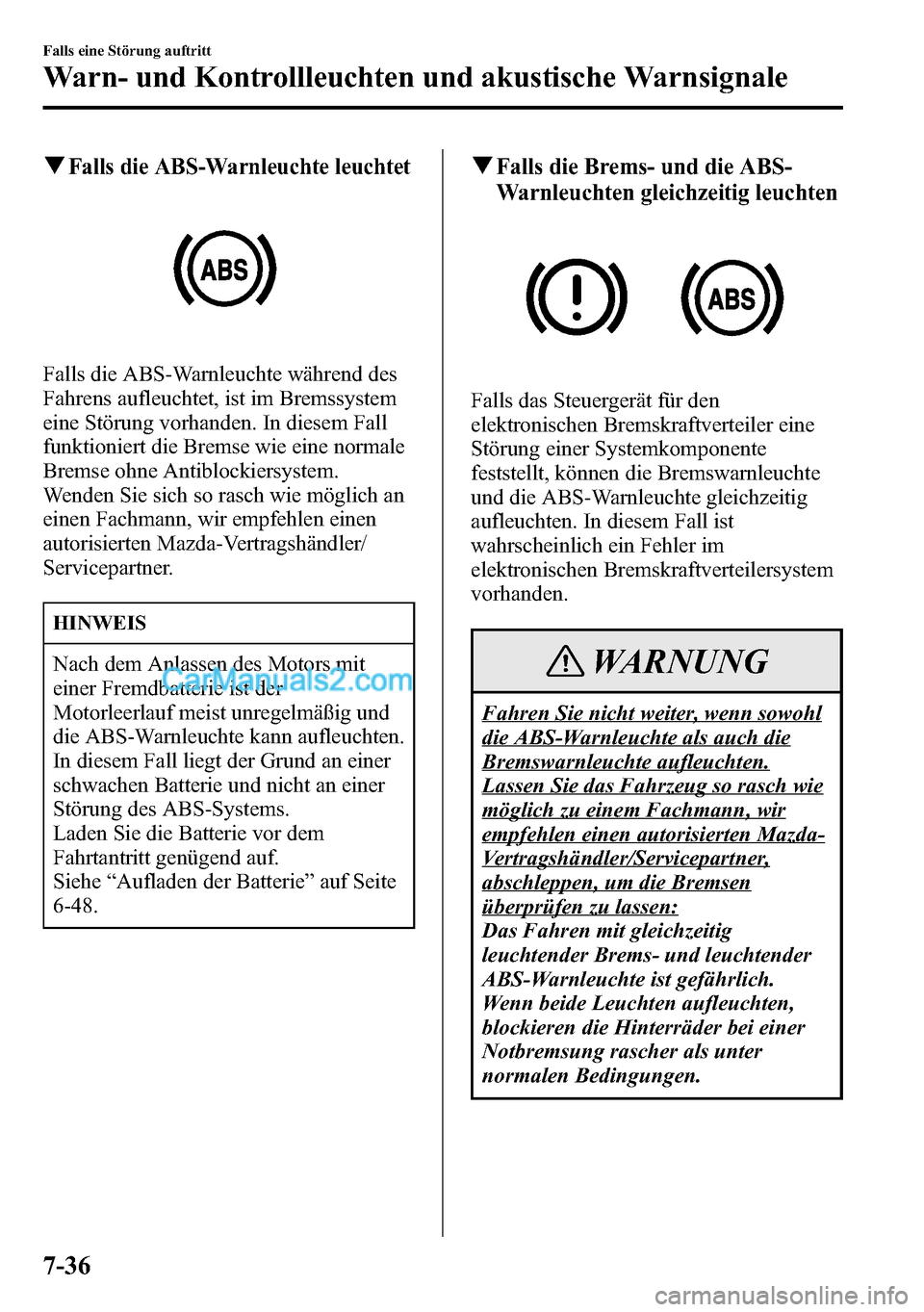

qFalls die ABS-Warnleuchte leuchtet
Falls die ABS-Warnleuchte während des
Fahrens aufleuchtet, ist im Bremssystem
eine Störung vorhanden. In diesem Fall
funktioniert die Bremse wie eine normale
Bremse ohne Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
HINWEIS
Nach dem Anlassen des Motors mit
einer Fremdbatterie ist der
Motorleerlauf meist unregelmäßig und
die ABS-Warnleuchte kann aufleuchten.
In diesem Fall liegt der Grund an einer
schwachen Batterie und nicht an einer
Störung des ABS-Systems.
Laden Sie die Batterie vor dem
Fahrtantritt genügend auf.
Siehe“Aufladen der Batterie”auf Seite
6-48.
qFalls die Brems- und die ABS-
Warnleuchten gleichzeitig leuchten
Falls das Steuergerät für den
elektronischen Bremskraftverteiler eine
Störung einer Systemkomponente
feststellt, können die Bremswarnleuchte
und die ABS-Warnleuchte gleichzeitig
aufleuchten. In diesem Fall ist
wahrscheinlich ein Fehler im
elektronischen Bremskraftverteilersystem
vorhanden.
WARNUNG
Fahren Sie nicht weiter, wenn sowohl
die ABS-Warnleuchte als auch die
Bremswarnleuchte aufleuchten.
Lassen Sie das Fahrzeug so rasch wie
möglich zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
abschleppen, um die Bremsen
überprüfen zu lassen:
Das Fahren mit gleichzeitig
leuchtender Brems- und leuchtender
ABS-Warnleuchte ist gefährlich.
Wenn beide Leuchten aufleuchten,
blockieren die Hinterräder bei einer
Notbremsung rascher als unter
normalen Bedingungen.
7-36
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

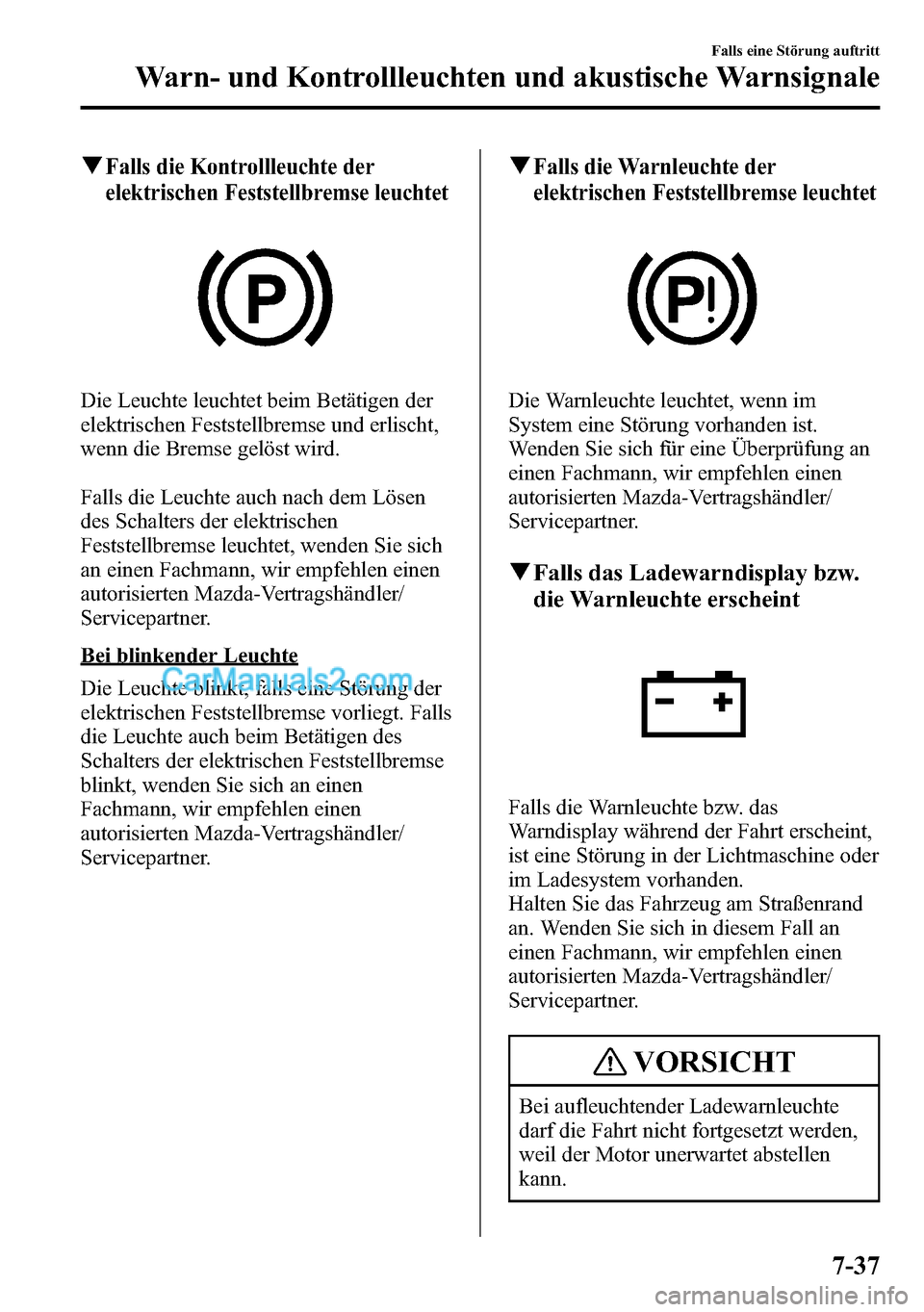

qFalls die Kontrollleuchte der
elektrischen Feststellbremse leuchtet
Die Leuchte leuchtet beim Betätigen der
elektrischen Feststellbremse und erlischt,
wenn die Bremse gelöst wird.
Falls die Leuchte auch nach dem Lösen
des Schalters der elektrischen
Feststellbremse leuchtet, wenden Sie sich
an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Bei blinkender Leuchte
Die Leuchte blinkt, falls eine Störung der
elektrischen Feststellbremse vorliegt. Falls
die Leuchte auch beim Betätigen des
Schalters der elektrischen Feststellbremse
blinkt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls die Warnleuchte der
elektrischen Feststellbremse leuchtet
Die Warnleuchte leuchtet, wenn im
System eine Störung vorhanden ist.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls das Ladewarndisplay bzw.
die Warnleuchte erscheint
Falls die Warnleuchte bzw. das
Warndisplay während der Fahrt erscheint,
ist eine Störung in der Lichtmaschine oder
im Ladesystem vorhanden.
Halten Sie das Fahrzeug am Straßenrand
an. Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Bei aufleuchtender Ladewarnleuchte
darf die Fahrt nicht fortgesetzt werden,
weil der Motor unerwartet abstellen
kann.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-37

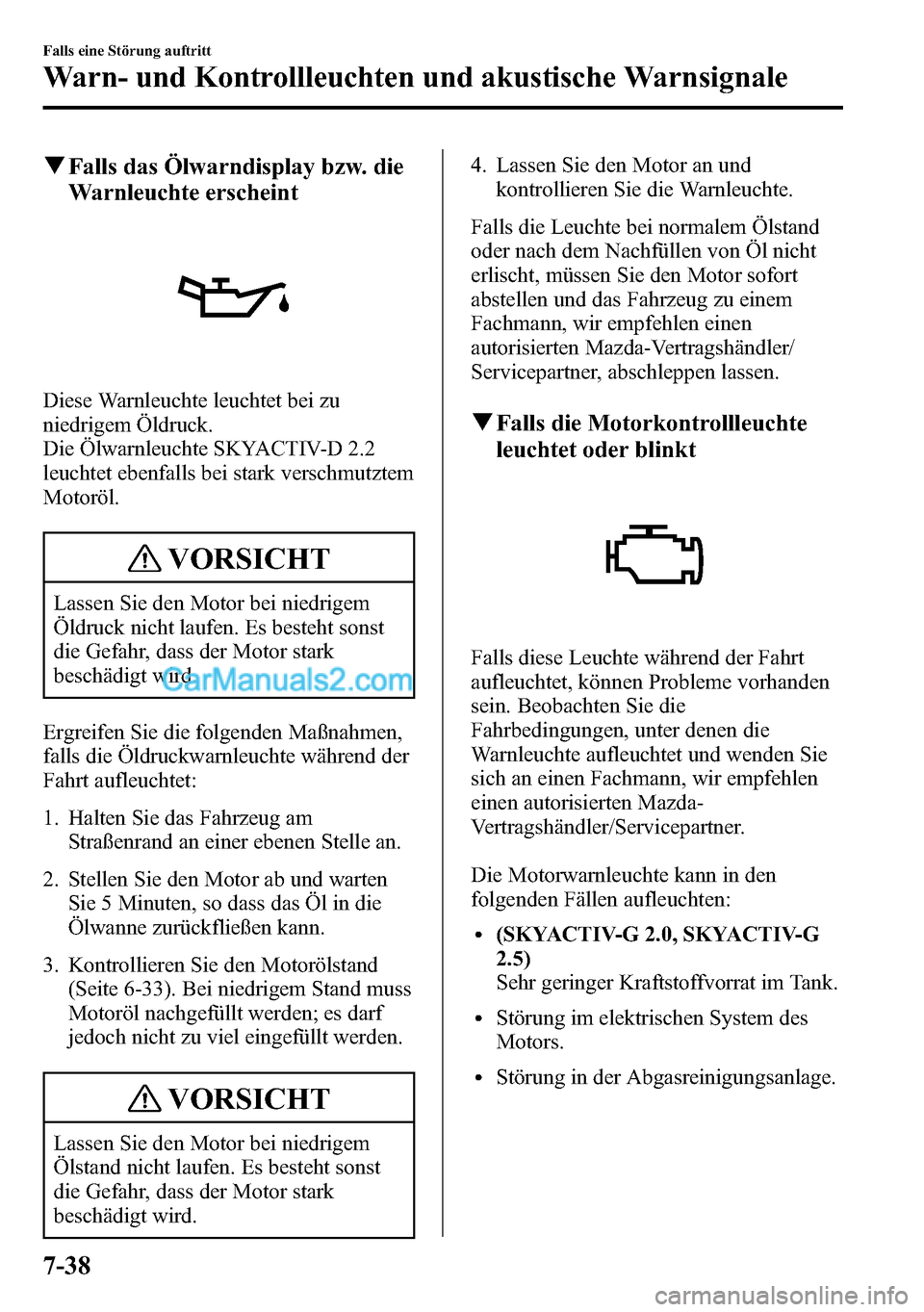

qFalls das Ölwarndisplay bzw. die
Warnleuchte erscheint
Diese Warnleuchte leuchtet bei zu
niedrigem Öldruck.
Die Ölwarnleuchte SKYACTIV-D 2.2
leuchtet ebenfalls bei stark verschmutztem
Motoröl.
VORSICHT
Lassen Sie den Motor bei niedrigem
Öldruck nicht laufen. Es besteht sonst
die Gefahr, dass der Motor stark
beschädigt wird.
Ergreifen Sie die folgenden Maßnahmen,
falls die Öldruckwarnleuchte während der
Fahrt aufleuchtet:
1. Halten Sie das Fahrzeug am
Straßenrand an einer ebenen Stelle an.
2. Stellen Sie den Motor ab und warten
Sie 5 Minuten, so dass das Öl in die
Ölwanne zurückfließen kann.
3. Kontrollieren Sie den Motorölstand
(Seite 6-33). Bei niedrigem Stand muss
Motoröl nachgefüllt werden; es darf
jedoch nicht zu viel eingefüllt werden.
VORSICHT
Lassen Sie den Motor bei niedrigem
Ölstand nicht laufen. Es besteht sonst
die Gefahr, dass der Motor stark
beschädigt wird.4. Lassen Sie den Motor an und
kontrollieren Sie die Warnleuchte.
Falls die Leuchte bei normalem Ölstand
oder nach dem Nachfüllen von Öl nicht
erlischt, müssen Sie den Motor sofort
abstellen und das Fahrzeug zu einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, abschleppen lassen.
qFalls die Motorkontrollleuchte
leuchtet oder blinkt
Falls diese Leuchte während der Fahrt
aufleuchtet, können Probleme vorhanden
sein. Beobachten Sie die
Fahrbedingungen, unter denen die
Warnleuchte aufleuchtet und wenden Sie
sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Die Motorwarnleuchte kann in den
folgenden Fällen aufleuchten:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Sehr geringer Kraftstoffvorrat im Tank.
lStörung im elektrischen System des
Motors.
lStörung in der Abgasreinigungsanlage.
7-38
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

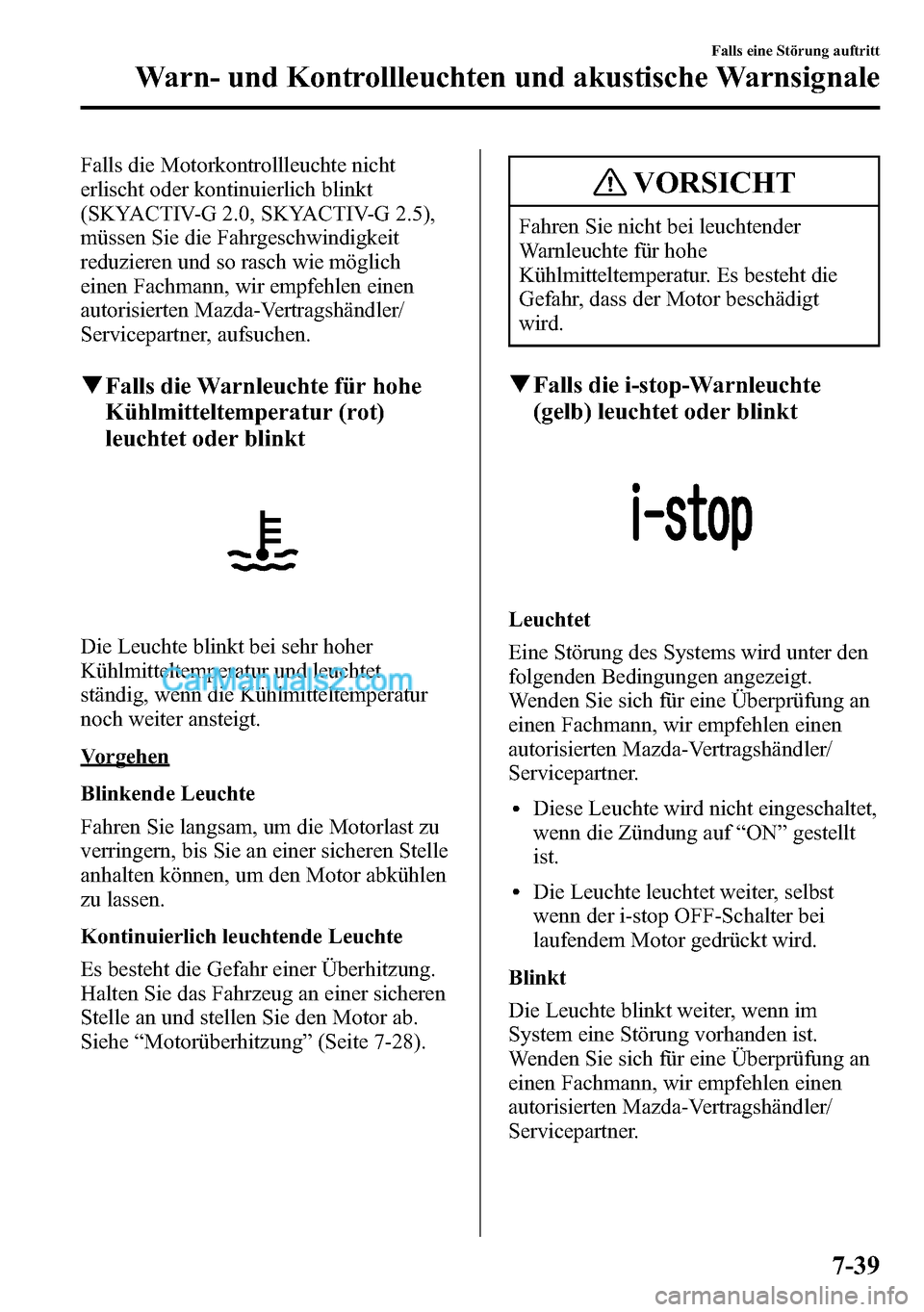

Falls die Motorkontrollleuchte nicht
erlischt oder kontinuierlich blinkt
(SKYACTIV-G 2.0, SKYACTIV-G 2.5),
müssen Sie die Fahrgeschwindigkeit
reduzieren und so rasch wie möglich
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, aufsuchen.
qFalls die Warnleuchte für hohe
Kühlmitteltemperatur (rot)
leuchtet oder blinkt
Die Leuchte blinkt bei sehr hoher
Kühlmitteltemperatur und leuchtet
ständig, wenn die Kühlmitteltemperatur
noch weiter ansteigt.
Vorgehen
Blinkende Leuchte
Fahren Sie langsam, um die Motorlast zu
verringern, bis Sie an einer sicheren Stelle
anhalten können, um den Motor abkühlen
zu lassen.
Kontinuierlich leuchtende Leuchte
Es besteht die Gefahr einer Überhitzung.
Halten Sie das Fahrzeug an einer sicheren
Stelle an und stellen Sie den Motor ab.
Siehe“Motorüberhitzung”(Seite 7-28).
VORSICHT
Fahren Sie nicht bei leuchtender
Warnleuchte für hohe
Kühlmitteltemperatur. Es besteht die
Gefahr, dass der Motor beschädigt
wird.
qFalls die i-stop-Warnleuchte
(gelb) leuchtet oder blinkt
Leuchtet
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
lDie Leuchte leuchtet weiter, selbst
wenn der i-stop OFF-Schalter bei
laufendem Motor gedrückt wird.
Blinkt
Die Leuchte blinkt weiter, wenn im
System eine Störung vorhanden ist.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-39

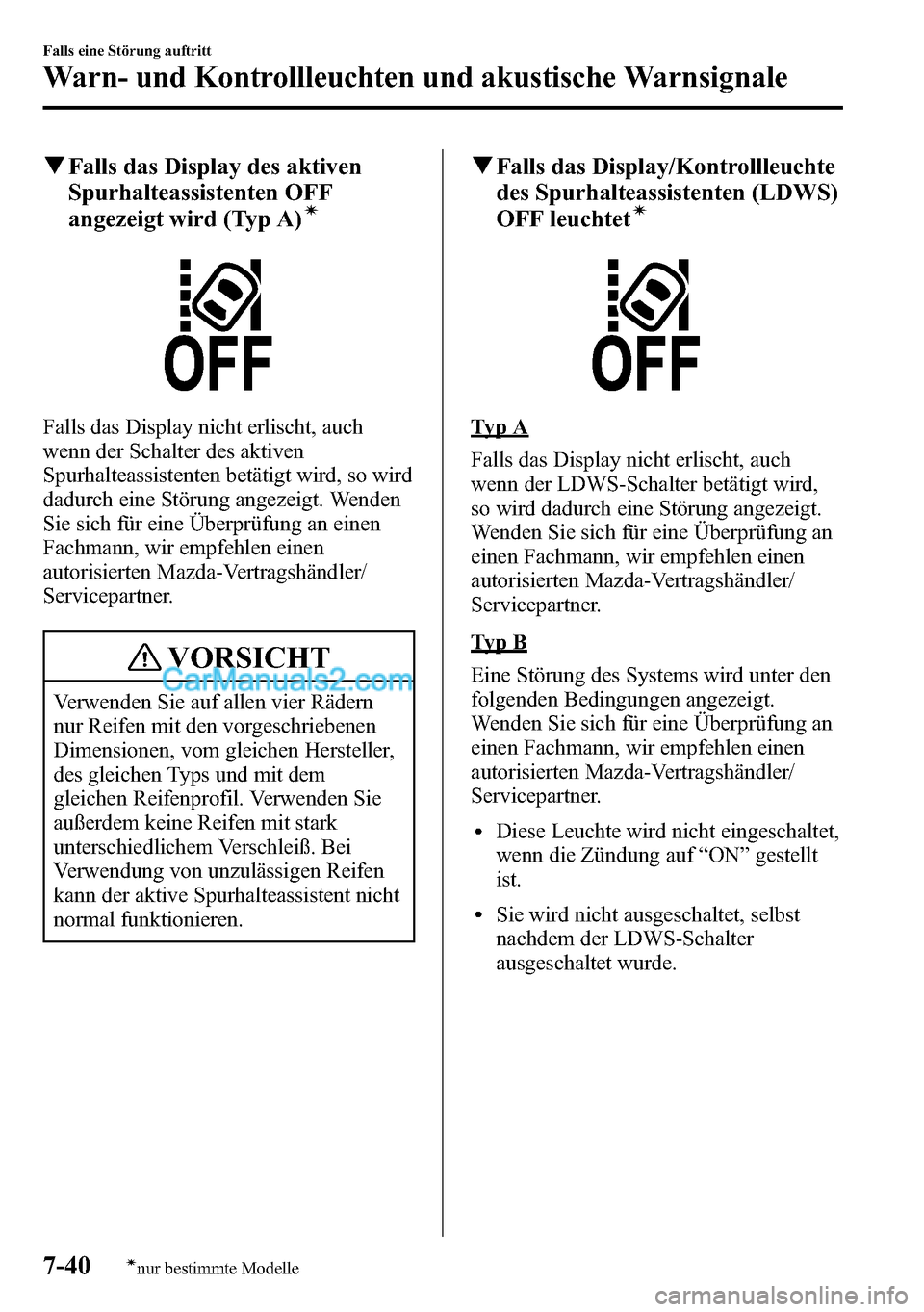

qFalls das Display des aktiven
Spurhalteassistenten OFF
angezeigt wird (Typ A)
í
Falls das Display nicht erlischt, auch
wenn der Schalter des aktiven
Spurhalteassistenten betätigt wird, so wird
dadurch eine Störung angezeigt. Wenden
Sie sich für eine Überprüfung an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Verwenden Sie auf allen vier Rädern
nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller,
des gleichen Typs und mit dem
gleichen Reifenprofil. Verwenden Sie
außerdem keine Reifen mit stark
unterschiedlichem Verschleiß. Bei
Verwendung von unzulässigen Reifen
kann der aktive Spurhalteassistent nicht
normal funktionieren.
qFalls das Display/Kontrollleuchte
des Spurhalteassistenten (LDWS)
OFF leuchtet
í
Ty p A
Falls das Display nicht erlischt, auch
wenn der LDWS-Schalter betätigt wird,
so wird dadurch eine Störung angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
lSie wird nicht ausgeschaltet, selbst
nachdem der LDWS-Schalter
ausgeschaltet wurde.
7-40
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

VORSICHT
lVerwenden Sie auf allen vier Rädern
nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen
Hersteller, des gleichen Typs und mit
dem gleichen Reifenprofil.
Verwenden Sie außerdem keine
Reifen mit stark unterschiedlichem
Verschleiß. Falls nicht die richtigen
Reifen verwendet werden, wird ein
normaler Betrieb des
Spurhalteassistenten (LDWS) nicht
gewährleistet.
lBei Verwendung eines Notrads kann
das System nicht normal
funktionieren.
qFalls das 4WD-Warndisplay bzw.
die Warnleuchte erscheintí
Ty p A
Das Warndisplay erscheint unter den
folgenden Umständen:
lBei einem abnormalen Zustand des
Vierradantriebs.
lFalls die Reifenradien der Vorder- und
Hinterräder stark verschieden sind.
lBei abnormal hoher Temperatur des
Differentialgetriebeöls.
lBei einem großen Drehzahlunterschied
zwischen den Vorder- und
Hinterrädern, wie beim Anfahren auf
einer vereisten Straße oder beim
Versuch das Fahrzeug aus Schlamm,
Sand oder ähnlichen Bedingungen zu
befreien.
Bei der Anzeige von“4WD System
Fehlfunktion”
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Bei der Anzeige von“4WD System
überlastet”
Das Fahrzeug an einer sicheren Stelle
anhalten. Nach kurzer Zeit, wenn die
Anzeige erloschen ist, kann die Fahrt
fortgesetzt werden. Falls die Anzeige
nicht erlischt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Die Warnleuchte leuchtet oder blinkt unter
den folgenden Bedingungen:
lDie Warnleuchte leuchtet, wenn im
Vierradantrieb ein abnormaler Zustand
auftritt.
lLeuchtet bei großem Unterschied der
Reifenradien zwischen den Vorder- und
Hinterrädern.
lDie Warnleuchte blinkt, wenn das
Differentialgetriebeöl eine hohe
Temperatur erreicht.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-41ínur bestimmte Modelle
