Onderhoudsmonitor
qOnderhoudsmonitor (Type A/Type B)
“Olie verversen”met flexibele instelling*1is beschikbaar. Raadpleeg een officiële Mazda
reparateur voor details*2. Wanneer de flexibele instelling voor het tijdstip van het verversen
van de motorolie is geselecteerd, gaat het moersleutelindikatielampje in de
instrumentengroep branden wanneer de resterende gebruiksduur van de olie minder is dan
500 km of het resterende aantal dagen minder is dan 15 (naargelang de situatie welke zich
het eerst voordoet).
Terugstelmethode
Houd met het contact uitgeschakeld de keuzeschakelaar ingedrukt en schakel het contact
vervolgens in. Blijf de keuzeschakelaar gedurende 5 seconden of langer ingedrukt houden.
Het hoofdwaarschuwingslampje gaat gedurende enkele seconden knipperen wanneer het
resetten voltooid is.
Keuzeschakelaar
*1 Er is een flexibele instelling voor het tijdstip van het verversen van de motorolie
beschikbaar (alleen bepaalde modellen). Op basis van de gebruiksomstandigheden van
de motor, berekent de boordcomputer in uw auto de resterende gebruiksduur van de
olie.
*2 Wanneer de flexibele instelling voor het tijdstip van het verversen van de motorolie is
geselecteerd, moet het systeem bij elke olieverversing teruggesteld worden, ongeacht
het verschijnen van het moersleutelindikatielampje.
qOnderhoudsmonitor (Type C/Type D)
1. Selecteer hetpictogram op het thuisscherm voor het tonen van het“Applicaties”
scherm.
2. Selecteer“Onderhoud”voor het tonen van het onderhoudsbeurtenscherm.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-21

3. Verander het tabblad en selecteer het instellingsitem dat u wilt veranderen.
U kunt instellingen in de instellingsdisplay als volgt naar eigen voorkeur instellen:
Tabblad Onderwerp Verklaring
GeplandInstellingen Melding kan in-/uitgeschakeld worden.
Tijd (maanden) Toont de tijd of de afstand tot aan de volgende onderhoudsbeurt.
Selecteer dit item voor het instellen van de onderhoudsperiode.
“Nu gepland!”wordt in rood getoond en het
moersleutelindikatielampje in de instrumentengroep gaat branden
wanneer de resterende afstand minder is dan 500 km of het
resterende aantal dagen minder is dan 15
(al naargelang wat zich het eerst voordoet). Afstand (mijl of km)
ResetStelt de tijd en afstand terug op de beginwaarden.
Wanneer het systeem eenmaal is geactiveerd, moet dit telkens
wanneer onderhoud wordt uitgevoerd worden teruggesteld.
BandenrotatieInstellingen Melding kan in-/uitgeschakeld worden.
Afstand (mijl of km)Toont de afstand tot aan de volgende beurt voor het onderling
verwisselen van de banden.
Selecteer dit item voor het instellen van de afstand voor het
onderling verwisselen van de banden.
“Bandenrotatie gepland!”wordt in rood getoond en het
moersleutelindikatielampje in de instrumentengroep gaat branden
wanneer de resterende afstand minder is dan 500 km.
ResetStelt de resterende afstand terug op de beginwaarde.
Wanneer het systeem eenmaal is geactiveerd, moet dit telkens na
het onderling verwisselen van de banden worden teruggesteld.
Olie verversenInstellingen
*1Melding kan in-/uitgeschakeld worden.
Afstand (mijl of km)Toont de afstand tot aan de volgende olieverversingsbeurt.
Selecteer dit item voor het instellen van de afstand tot aan de
volgende olieverversingsbeurt.
“Ververs olie!”wordt in rood getoond en het
moersleutelindikatielampje in de instrumentengroep gaat branden
wanneer de resterende afstand minder is dan 500 km.
Reset
*2Stelt de resterende afstand terug op de beginwaarde.
Wanneer het systeem eenmaal is geactiveerd, moet dit telkens na
het verversen van de motorolie worden teruggesteld.
*1 Er is een flexibele instelling voor het tijdstip van het verversen van de motorolie beschikbaar (alleen bepaalde
modellen). Raadpleeg een officiële Mazda reparateur voor details.
Wanneer de flexibele instelling voor het tijdstip van het verversen van de motorolie is geselecteerd, ziet u de
volgende items in de display. De auto berekent de resterende gebruiksduur van de olie op basis van de
gebruiksomstandigheden van de motor en u wordt op de hoogte gesteld wanneer een olieverversingsbeurt
nodig is door het oplichten van het moersleutelindikatielampje in de instrumentengroep.
*2 Zodra de motorolie is ververst, moet voor SKYACTIV-D 2.2 de motorstuureenheid teruggesteld worden.
Uw officiële Mazda reparateur kan de motorstuureenheid voor u terugstellen of zie de procedure voor het
terugstellen van de motorstuureenheid (pagina 6-32).
6-22
Onderhoud en verzorging
Periodieke onderhoudsbeurten

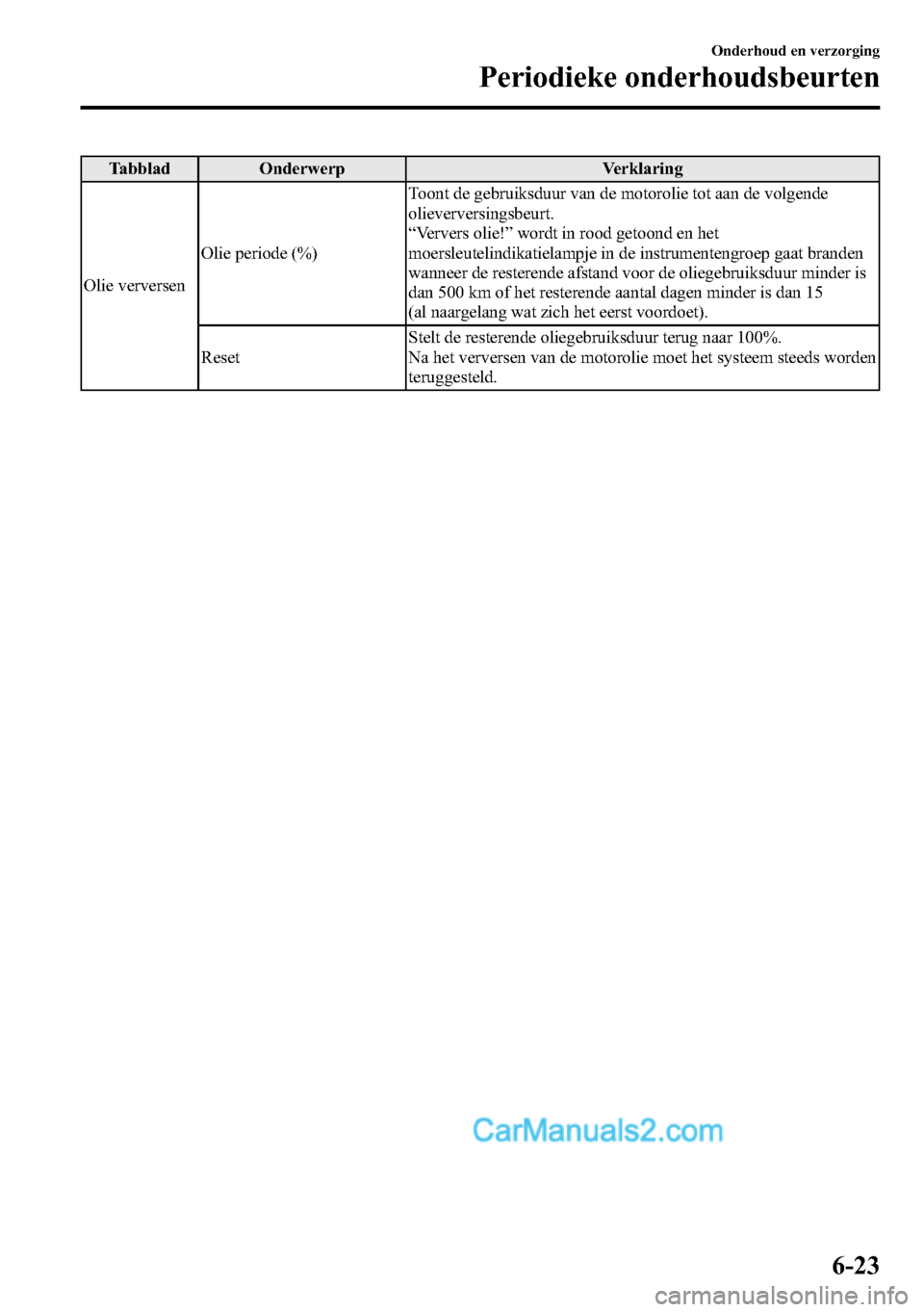

Tabblad Onderwerp Verklaring
Olie verversenOlie periode (%)Toont de gebruiksduur van de motorolie tot aan de volgende
olieverversingsbeurt.
“Ververs olie!”wordt in rood getoond en het
moersleutelindikatielampje in de instrumentengroep gaat branden
wanneer de resterende afstand voor de oliegebruiksduur minder is
dan 500 km of het resterende aantal dagen minder is dan 15
(al naargelang wat zich het eerst voordoet).
ResetStelt de resterende oliegebruiksduur terug naar 100%.
Na het verversen van de motorolie moet het systeem steeds worden
teruggesteld.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-23

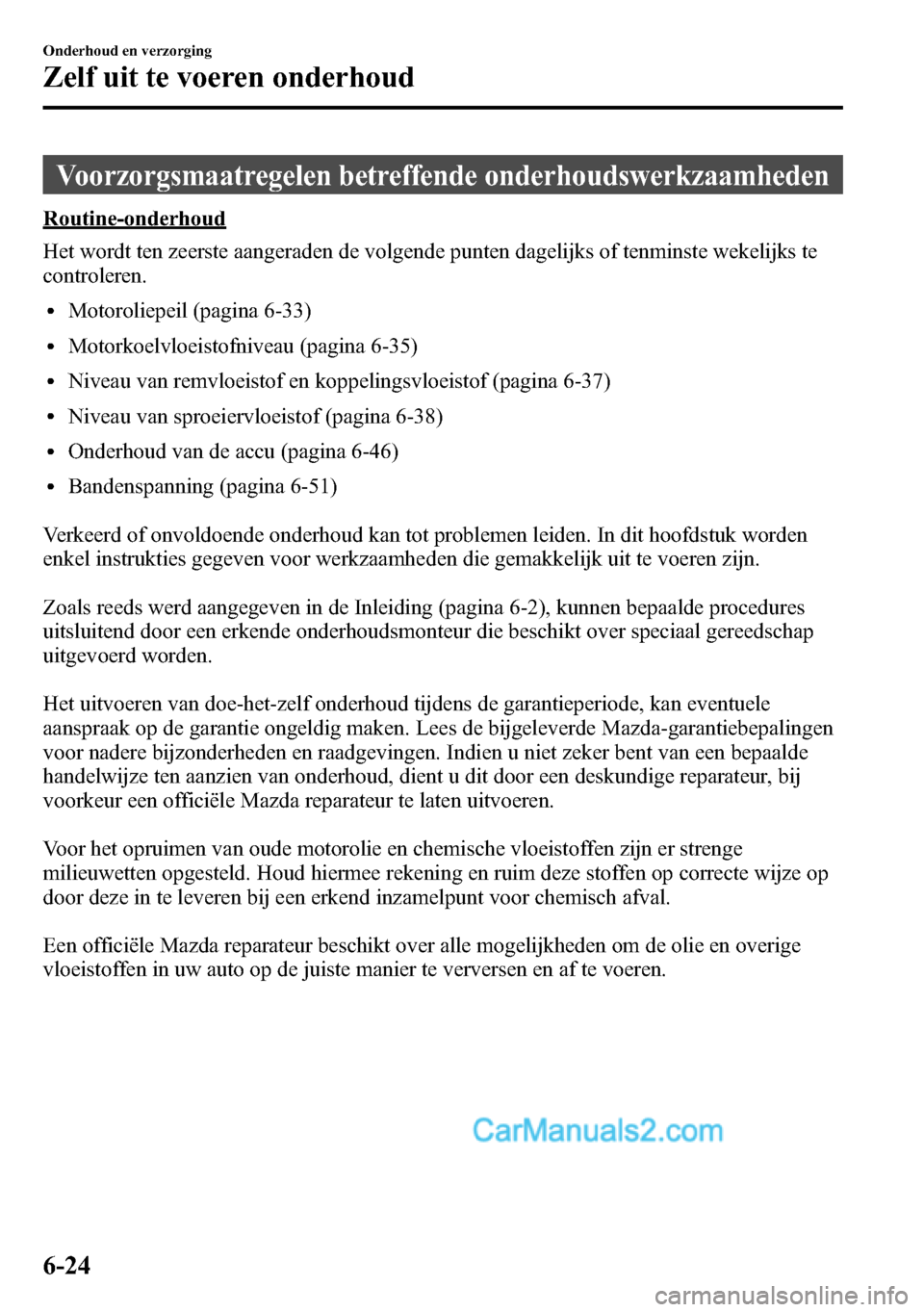

Voorzorgsmaatregelen betreffende onderhoudswerkzaamheden
Routine-onderhoud
Het wordt ten zeerste aangeraden de volgende punten dagelijks of tenminste wekelijks te
controleren.
lMotoroliepeil (pagina 6-33)
lMotorkoelvloeistofniveau (pagina 6-35)
lNiveau van remvloeistof en koppelingsvloeistof (pagina 6-37)
lNiveau van sproeiervloeistof (pagina 6-38)
lOnderhoud van de accu (pagina 6-46)
lBandenspanning (pagina 6-51)
Verkeerd of onvoldoende onderhoud kan tot problemen leiden. In dit hoofdstuk worden
enkel instrukties gegeven voor werkzaamheden die gemakkelijk uit te voeren zijn.
Zoals reeds werd aangegeven in de Inleiding (pagina 6-2), kunnen bepaalde procedures
uitsluitend door een erkende onderhoudsmonteur die beschikt over speciaal gereedschap
uitgevoerd worden.
Het uitvoeren van doe-het-zelf onderhoud tijdens de garantieperiode, kan eventuele
aanspraak op de garantie ongeldig maken. Lees de bijgeleverde Mazda-garantiebepalingen
voor nadere bijzonderheden en raadgevingen. Indien u niet zeker bent van een bepaalde
handelwijze ten aanzien van onderhoud, dient u dit door een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te laten uitvoeren.
Voor het opruimen van oude motorolie en chemische vloeistoffen zijn er strenge
milieuwetten opgesteld. Houd hiermee rekening en ruim deze stoffen op correcte wijze op
door deze in te leveren bij een erkend inzamelpunt voor chemisch afval.
Een officiële Mazda reparateur beschikt over alle mogelijkheden om de olie en overige
vloeistoffen in uw auto op de juiste manier te verversen en af te voeren.
6-24
Onderhoud en verzorging
Zelf uit te voeren onderhoud

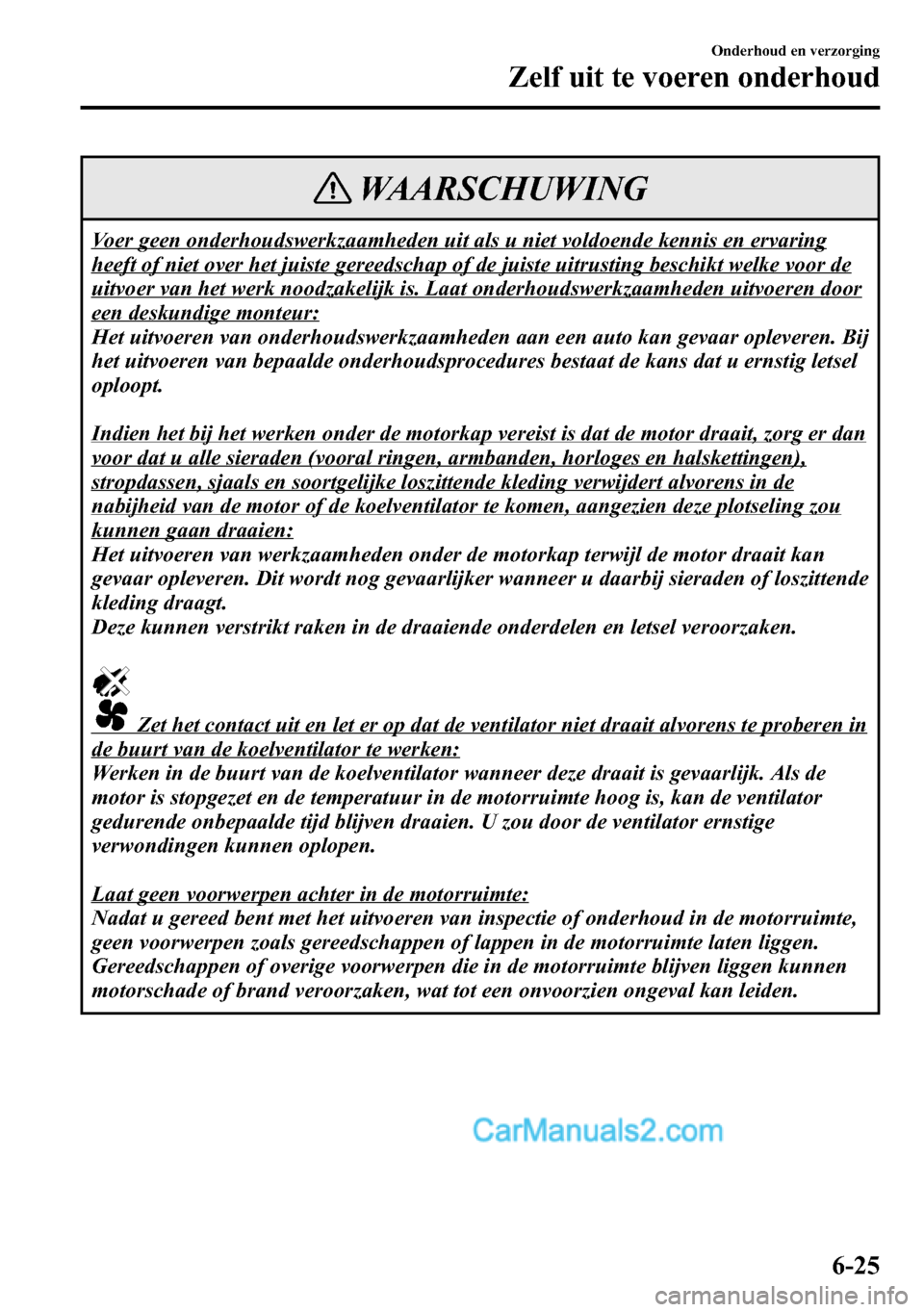

WAARSCHUWING
Voer geen onderhoudswerkzaamheden uit als u niet voldoende kennis en ervaring
heeft of niet over het juiste gereedschap of de juiste uitrusting beschikt welke voor de
uitvoer van het werk noodzakelijk is. Laat onderhoudswerkzaamheden uitvoeren door
een deskundige monteur:
Het uitvoeren van onderhoudswerkzaamheden aan een auto kan gevaar opleveren. Bij
het uitvoeren van bepaalde onderhoudsprocedures bestaat de kans dat u ernstig letsel
oploopt.
Indien het bij het werken onder de motorkap vereist is dat de motor draait, zorg er dan
voor dat u alle sieraden (vooral ringen, armbanden, horloges en halskettingen),
stropdassen, sjaals en soortgelijke loszittende kleding verwijdert alvorens in de
nabijheid van de motor of de koelventilator te komen, aangezien deze plotseling zou
kunnen gaan draaien:
Het uitvoeren van werkzaamheden onder de motorkap terwijl de motor draait kan
gevaar opleveren. Dit wordt nog gevaarlijker wanneer u daarbij sieraden of loszittende
kleding draagt.
Deze kunnen verstrikt raken in de draaiende onderdelen en letsel veroorzaken.
Zet het contact uit en let er op dat de ventilator niet draait alvorens te proberen in
de buurt van de koelventilator te werken:
Werken in de buurt van de koelventilator wanneer deze draait is gevaarlijk. Als de
motor is stopgezet en de temperatuur in de motorruimte hoog is, kan de ventilator
gedurende onbepaalde tijd blijven draaien. U zou door de ventilator ernstige
verwondingen kunnen oplopen.
Laat geen voorwerpen achter in de motorruimte:
Nadat u gereed bent met het uitvoeren van inspectie of onderhoud in de motorruimte,
geen voorwerpen zoals gereedschappen of lappen in de motorruimte laten liggen.
Gereedschappen of overige voorwerpen die in de motorruimte blijven liggen kunnen
motorschade of brand veroorzaken, wat tot een onvoorzien ongeval kan leiden.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-25

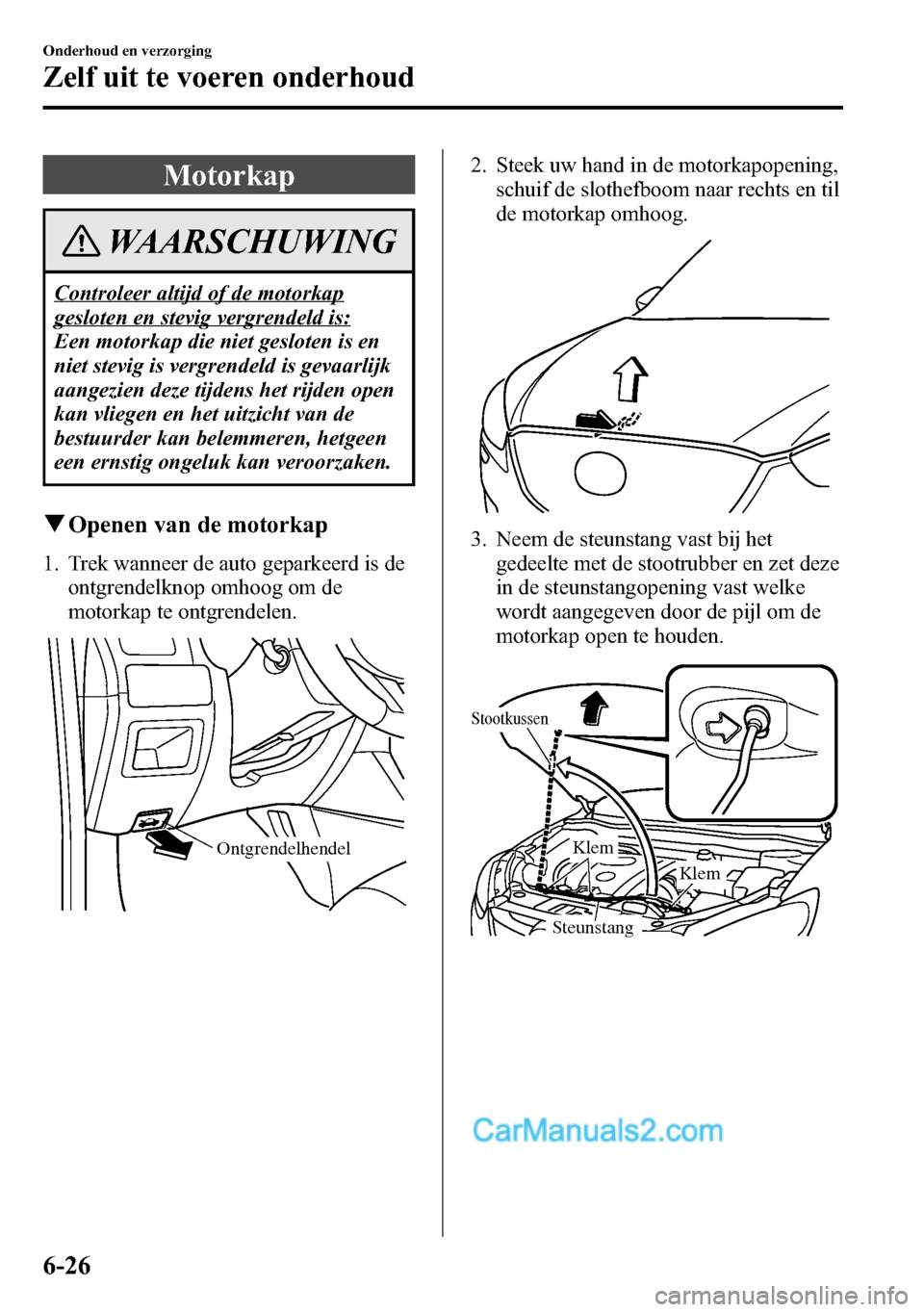

Motorkap
WAARSCHUWING
Controleer altijd of de motorkap
gesloten en stevig vergrendeld is:
Een motorkap die niet gesloten is en
niet stevig is vergrendeld is gevaarlijk
aangezien deze tijdens het rijden open
kan vliegen en het uitzicht van de
bestuurder kan belemmeren, hetgeen
een ernstig ongeluk kan veroorzaken.
qOpenen van de motorkap
1. Trek wanneer de auto geparkeerd is de
ontgrendelknop omhoog om de
motorkap te ontgrendelen.
Ontgrendelhendel
2. Steek uw hand in de motorkapopening,
schuif de slothefboom naar rechts en til
de motorkap omhoog.
3. Neem de steunstang vast bij het
gedeelte met de stootrubber en zet deze
in de steunstangopening vast welke
wordt aangegeven door de pijl om de
motorkap open te houden.
Stootkussen
Klem
Klem
Steunstang
6-26
Onderhoud en verzorging
Zelf uit te voeren onderhoud

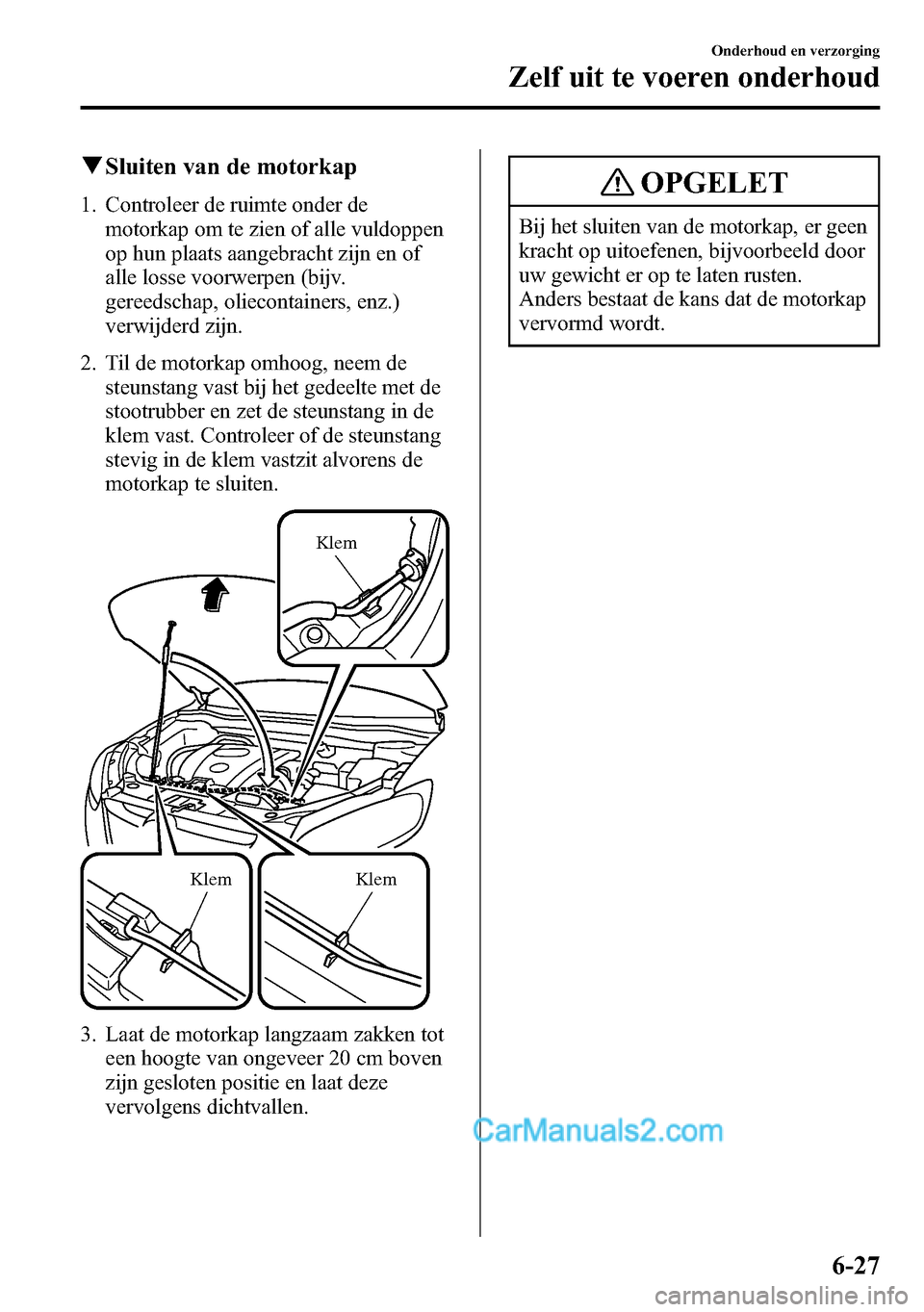

qSluiten van de motorkap
1. Controleer de ruimte onder de
motorkap om te zien of alle vuldoppen
op hun plaats aangebracht zijn en of
alle losse voorwerpen (bijv.
gereedschap, oliecontainers, enz.)
verwijderd zijn.
2. Til de motorkap omhoog, neem de
steunstang vast bij het gedeelte met de
stootrubber en zet de steunstang in de
klem vast. Controleer of de steunstang
stevig in de klem vastzit alvorens de
motorkap te sluiten.
Klem
KlemKlem
3. Laat de motorkap langzaam zakken tot
een hoogte van ongeveer 20 cm boven
zijn gesloten positie en laat deze
vervolgens dichtvallen.
OPGELET
Bij het sluiten van de motorkap, er geen
kracht op uitoefenen, bijvoorbeeld door
uw gewicht er op te laten rusten.
Anders bestaat de kans dat de motorkap
vervormd wordt.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-27

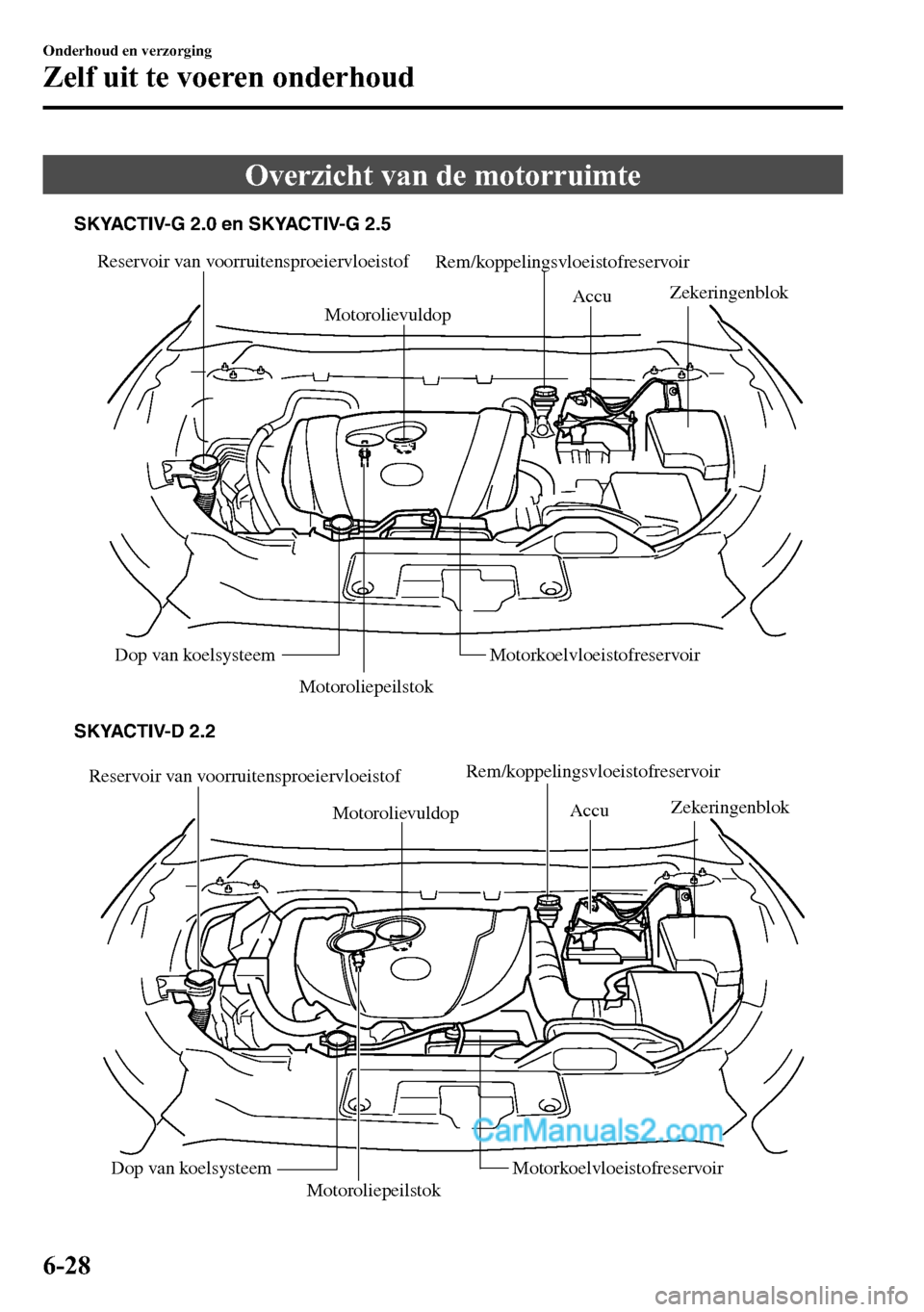

Overzicht van de motorruimte
Reservoir van voorruitensproeiervloeistof
Motorolievuldop Rem/koppelingsvloeistofreservoir
Motoroliepeilstok Accu Zekeringenblok
Dop van koelsysteem Motorkoelvloeistofreservoir
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
SKYACTIV-D 2.2
Reservoir van voorruitensproeiervloeistof
Motorolievuldop Rem/koppelingsvloeistofreservoir
Motoroliepeilstok Accu
MotorkoelvloeistofreservoirZekeringenblok
Dop van koelsysteem
6-28
Onderhoud en verzorging
Zelf uit te voeren onderhoud

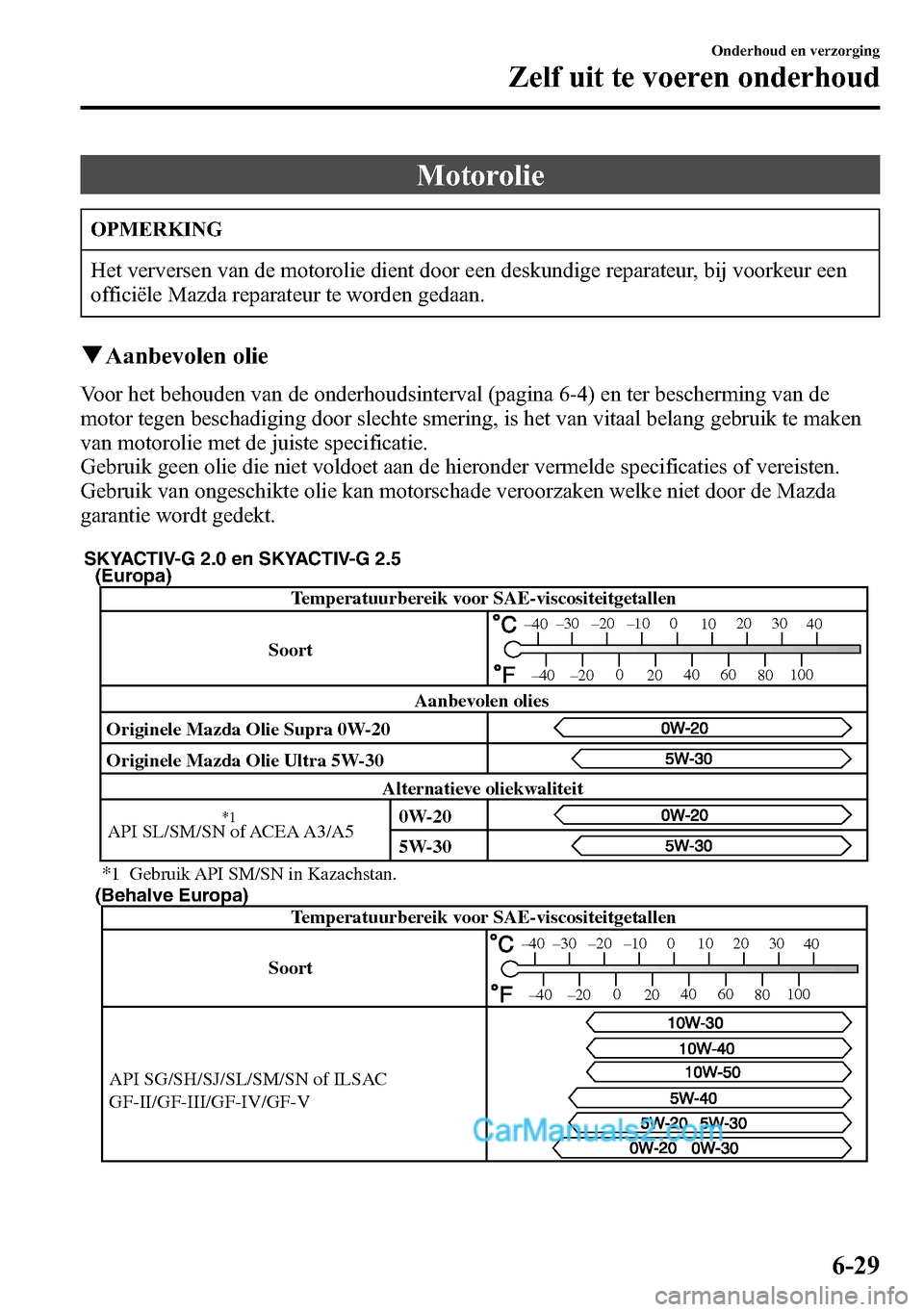

Motorolie
OPMERKING
Het verversen van de motorolie dient door een deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te worden gedaan.
qAanbevolen olie
Voor het behouden van de onderhoudsinterval (pagina 6-4) en ter bescherming van de
motor tegen beschadiging door slechte smering, is het van vitaal belang gebruik te maken
van motorolie met de juiste specificatie.
Gebruik geen olie die niet voldoet aan de hieronder vermelde specificaties of vereisten.
Gebruik van ongeschikte olie kan motorschade veroorzaken welke niet door de Mazda
garantie wordt gedekt.
Temperatuurbereik voor SAE-viscositeitgetallen
Originele Mazda Olie Ultra 5W-30
API SL/SM/SN of ACEA A3/A5 Originele Mazda Olie Supra 0W-20
Alternatieve oliekwaliteitAanbevolen olies(Europa)
(Behalve Europa)
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Soort Soort
Temperatuurbereik voor SAE-viscositeitgetallen
API SG/SH/SJ/SL/SM/SN of ILSAC
GF-II/GF-III/GF-IV/GF-V
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
5W-30 0W-20
*1 Gebruik API SM/SN in Kazachstan.
*1
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-29

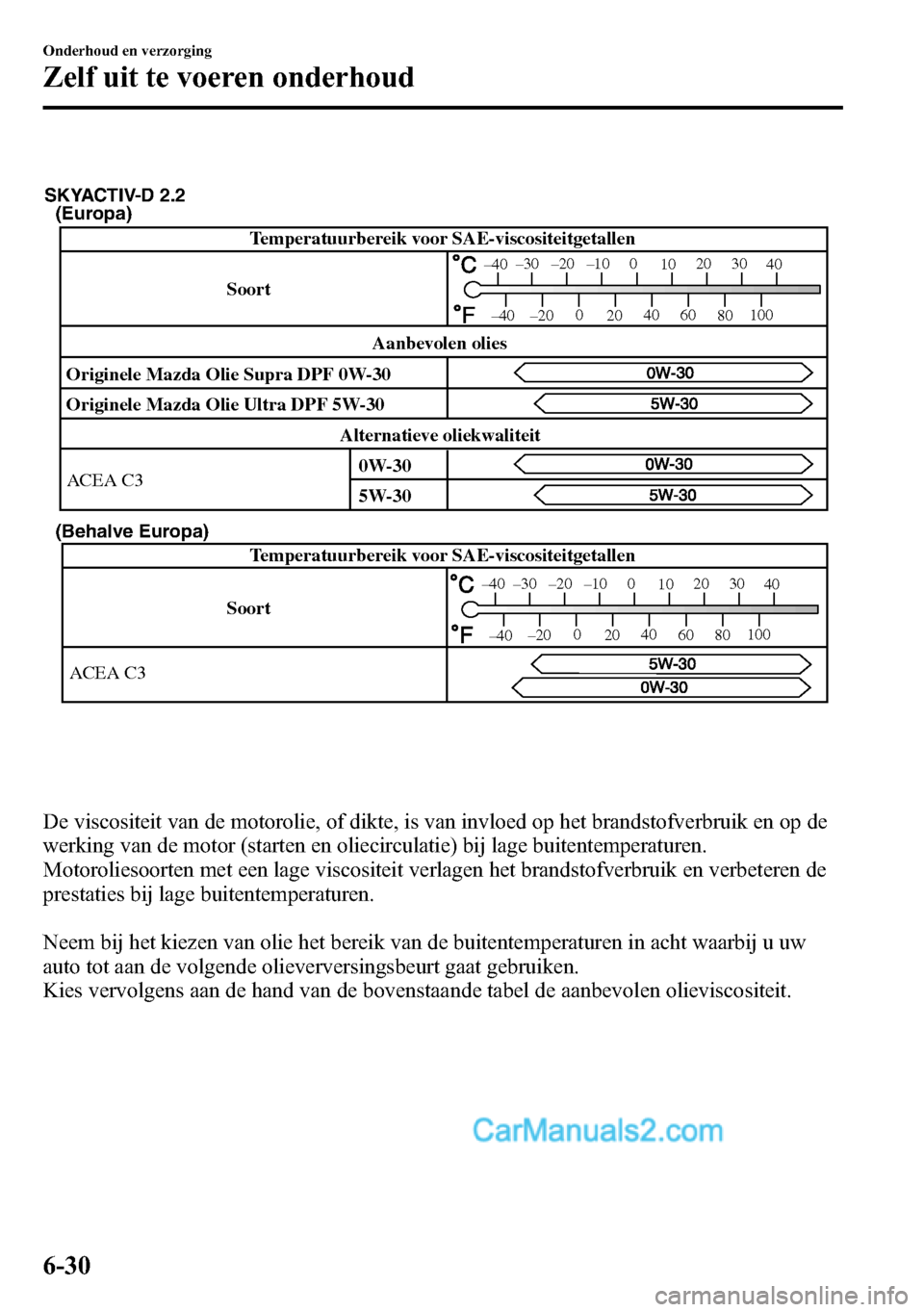

(Europa)
(Behalve Europa)
Soort Temperatuurbereik voor SAE-viscositeitgetallen
ACEA C3
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-D 2.2
Temperatuurbereik voor SAE-viscositeitgetallen
Soort
Originele Mazda Olie Ultra DPF 5W-30 Originele Mazda Olie Supra DPF 0W-30
Alternatieve oliekwaliteitAanbevolen olies
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
ACEA C3
5W-30 0W-30
De viscositeit van de motorolie, of dikte, is van invloed op het brandstofverbruik en op de
werking van de motor (starten en oliecirculatie) bij lage buitentemperaturen.
Motoroliesoorten met een lage viscositeit verlagen het brandstofverbruik en verbeteren de
prestaties bij lage buitentemperaturen.
Neem bij het kiezen van olie het bereik van de buitentemperaturen in acht waarbij u uw
auto tot aan de volgende olieverversingsbeurt gaat gebruiken.
Kies vervolgens aan de hand van de bovenstaande tabel de aanbevolen olieviscositeit.
6-30
Onderhoud en verzorging
Zelf uit te voeren onderhoud
