MAZDA MODEL CX-5 2016 Manual del propietario (in Spanish)

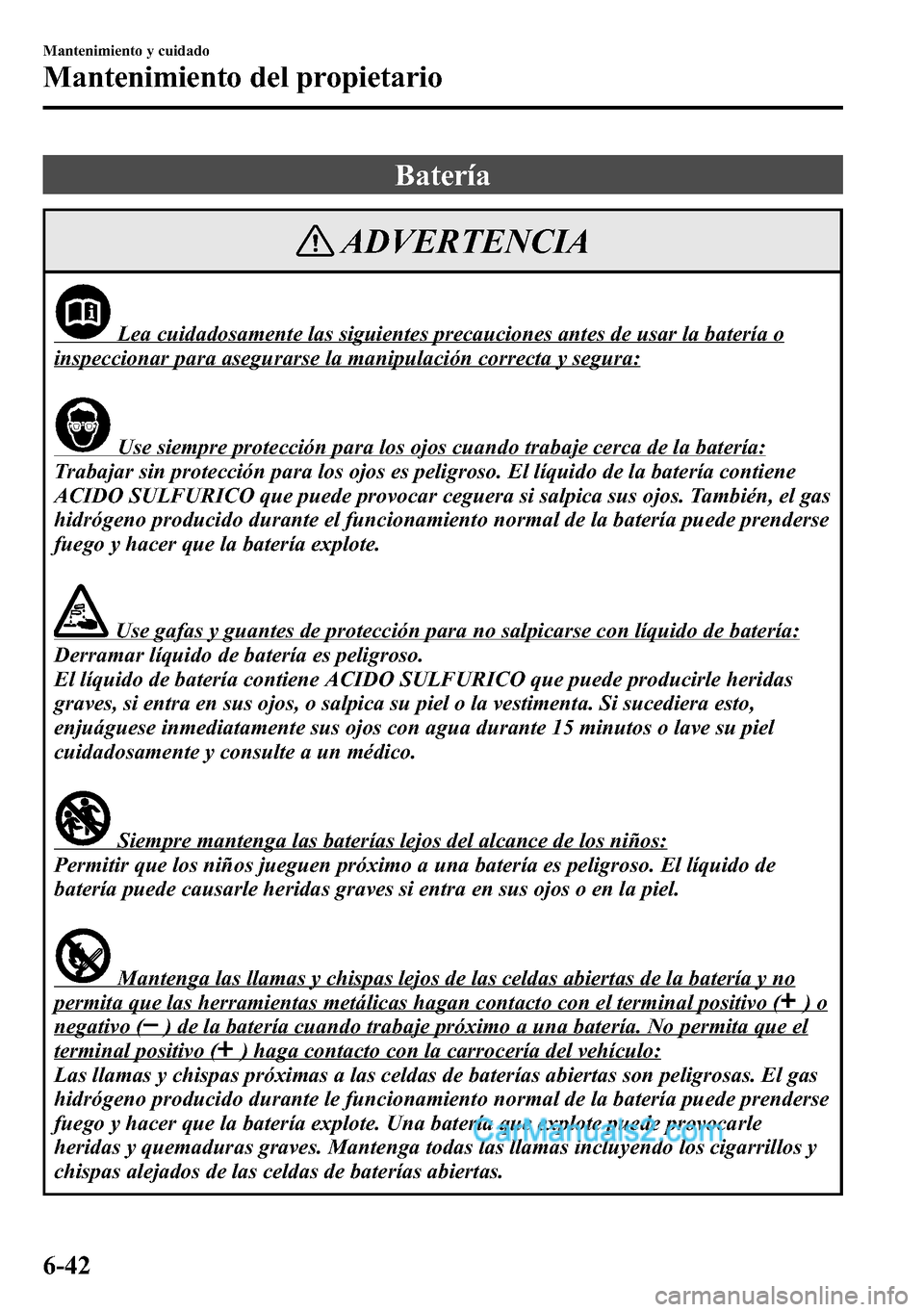

Batería
ADVERTENCIA
Lea cuidadosamente las siguientes precauciones antes de usar la batería o
inspeccionar para asegurarse la manipulación correcta y segura:
Use siempre protección para los ojos cuando trabaje cerca de la batería:
Trabajar sin protección para los ojos es peligroso. El líquido de la batería contiene
ACIDO SULFURICO que puede provocar ceguera si salpica sus ojos. También, el gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote.
Use gafas y guantes de protección para no salpicarse con líquido de batería:
Derramar líquido de batería es peligroso.
El líquido de batería contiene ACIDO SULFURICO que puede producirle heridas
graves, si entra en sus ojos, o salpica su piel o la vestimenta. Si sucediera esto,
enjuáguese inmediatamente sus ojos con agua durante 15 minutos o lave su piel
cuidadosamente y consulte a un médico.
Siempre mantenga las baterías lejos del alcance de los niños:
Permitir que los niños jueguen próximo a una batería es peligroso. El líquido de
batería puede causarle heridas graves si entra en sus ojos o en la piel.
Mantenga las llamas y chispas lejos de las celdas abiertas de la batería y no
permita que las herramientas metálicas hagan contacto con el terminal positivo ()o
negativo () de la batería cuando trabaje próximo a una batería. No permita que el
terminal positivo () haga contacto con la carrocería del vehículo:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle
heridas y quemaduras graves. Mantenga todas las llamas incluyendo los cigarrillos y
chispas alejados de las celdas de baterías abiertas.
6-42
Mantenimiento y cuidado
Mantenimiento del propietario

ADVERTENCIA
Mantenga todas las llamas, incluyendo los cigarrillos y las chispas alejadas de
las celdas abiertas de una batería:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle
heridas y quemaduras graves.

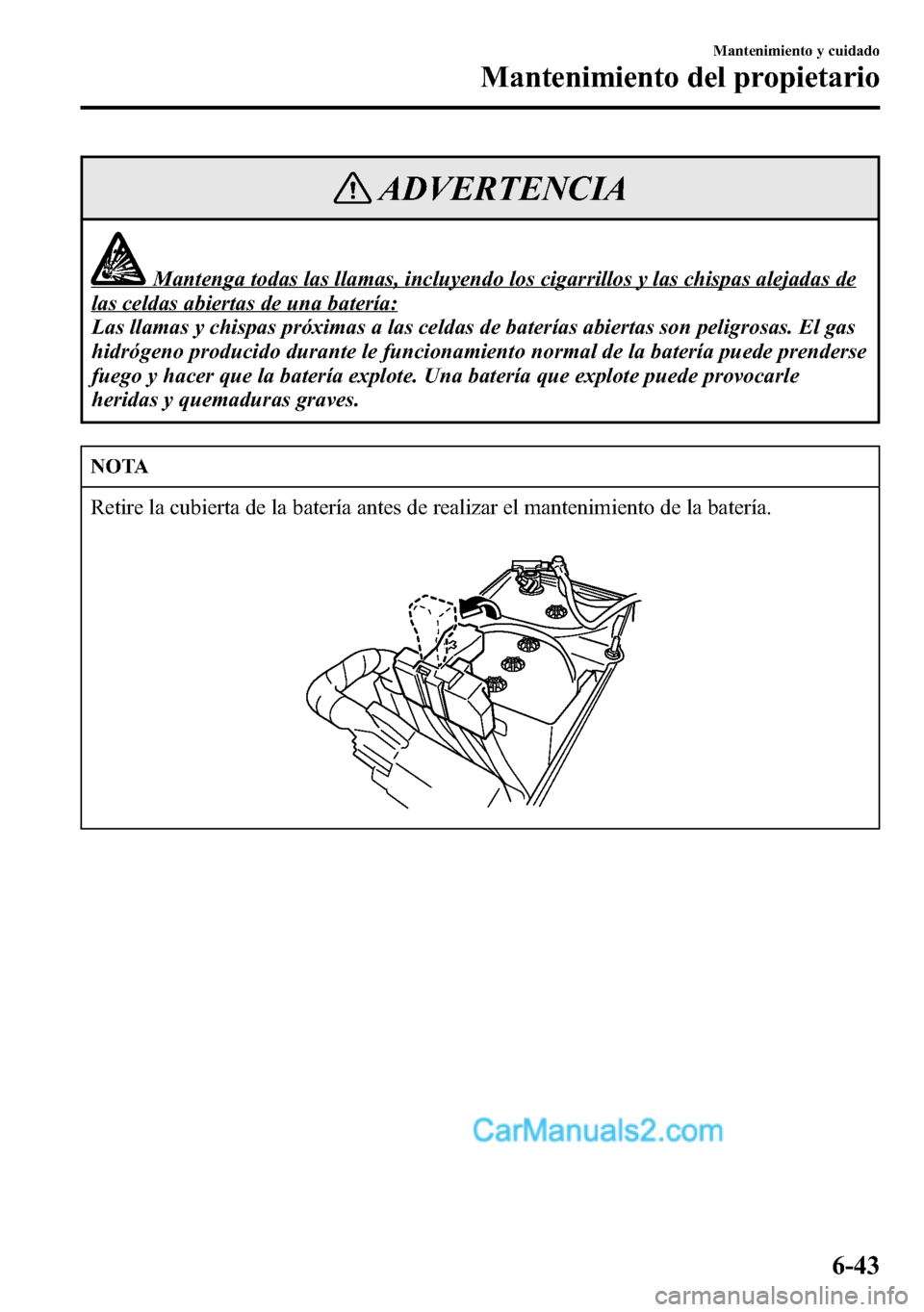

NOTA
Retire la cubierta de la batería antes de realizar el mantenimiento de la batería.
Mantenimiento y cuidado
Mantenimiento del propietario
6-43

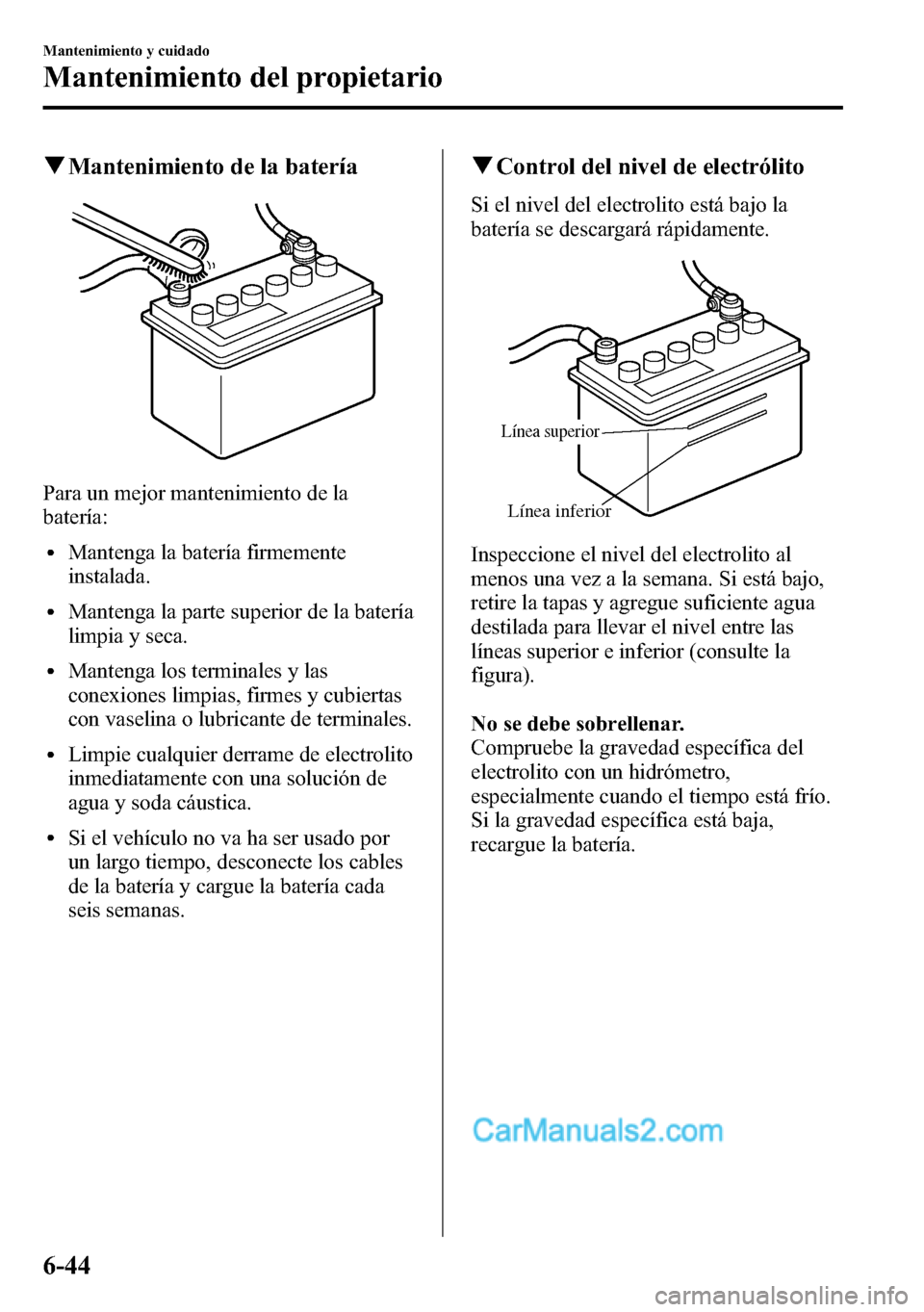

qMantenimiento de la batería
Para un mejor mantenimiento de la
batería:
lMantenga la batería firmemente
instalada.
lMantenga la parte superior de la batería
limpia y seca.
lMantenga los terminales y las
conexiones limpias, firmes y cubiertas
con vaselina o lubricante de terminales.
lLimpie cualquier derrame de electrolito
inmediatamente con una solución de
agua y soda cáustica.
lSi el vehículo no va ha ser usado por
un largo tiempo, desconecte los cables
de la batería y cargue la batería cada
seis semanas.
qControl del nivel de electrólito
Si el nivel del electrolito está bajo la
batería se descargará rápidamente.
Línea superior
Línea inferior
Inspeccione el nivel del electrolito al
menos una vez a la semana. Si está bajo,
retire la tapas y agregue suficiente agua
destilada para llevar el nivel entre las
líneas superior e inferior (consulte la
figura).
No se debe sobrellenar.
Compruebe la gravedad específica del
electrolito con un hidrómetro,
especialmente cuando el tiempo está frío.
Si la gravedad específica está baja,
recargue la batería.
6-44
Mantenimiento y cuidado
Mantenimiento del propietario

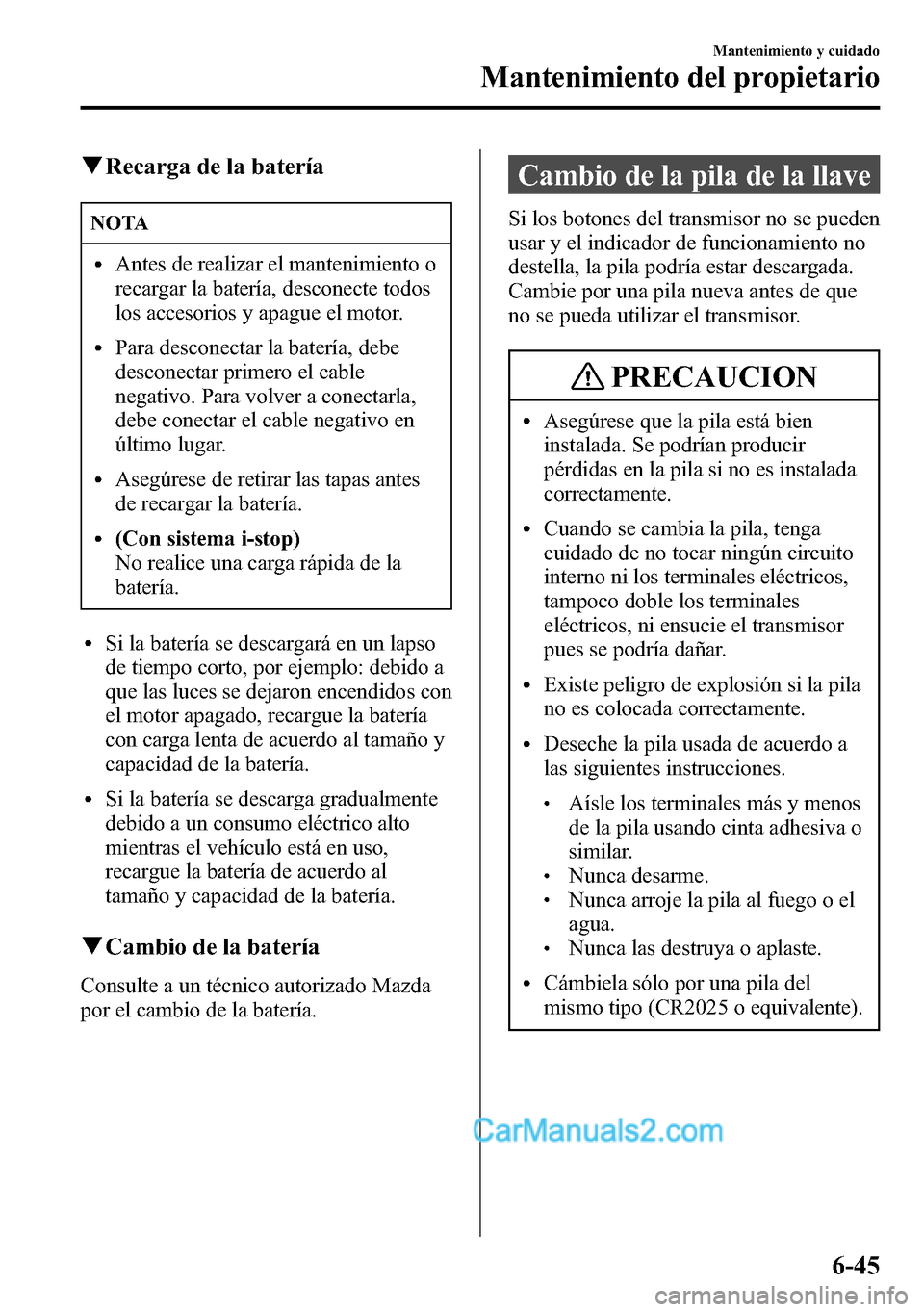

qRecarga de la batería
NOTA
lAntes de realizar el mantenimiento o
recargar la batería, desconecte todos
los accesorios y apague el motor.
lPara desconectar la batería, debe
desconectar primero el cable
negativo. Para volver a conectarla,
debe conectar el cable negativo en
último lugar.
lAsegúrese de retirar las tapas antes
de recargar la batería.
l(Con sistema i-stop)
No realice una carga rápida de la
batería.
lSi la batería se descargará en un lapso
de tiempo corto, por ejemplo: debido a
que las luces se dejaron encendidos con
el motor apagado, recargue la batería
con carga lenta de acuerdo al tamaño y
capacidad de la batería.
lSi la batería se descarga gradualmente
debido a un consumo eléctrico alto
mientras el vehículo está en uso,
recargue la batería de acuerdo al
tamaño y capacidad de la batería.
qCambio de la batería
Consulte a un técnico autorizado Mazda
por el cambio de la batería.
Cambio de la pila de la llave
Si los botones del transmisor no se pueden
usar y el indicador de funcionamiento no
destella, la pila podría estar descargada.
Cambie por una pila nueva antes de que
no se pueda utilizar el transmisor.
PRECAUCION
lAsegúrese que la pila está bien
instalada. Se podrían producir
pérdidas en la pila si no es instalada
correctamente.
lCuando se cambia la pila, tenga
cuidado de no tocar ningún circuito
interno ni los terminales eléctricos,
tampoco doble los terminales
eléctricos, ni ensucie el transmisor
pues se podría dañar.
lExiste peligro de explosión si la pila
no es colocada correctamente.
lDeseche la pila usada de acuerdo a
las siguientes instrucciones.
lAísle los terminales más y menos
de la pila usando cinta adhesiva o
similar.
lNunca desarme.lNunca arroje la pila al fuego o el
agua.
lNunca las destruya o aplaste.
lCámbiela sólo por una pila del
mismo tipo (CR2025 o equivalente).
Mantenimiento y cuidado
Mantenimiento del propietario
6-45

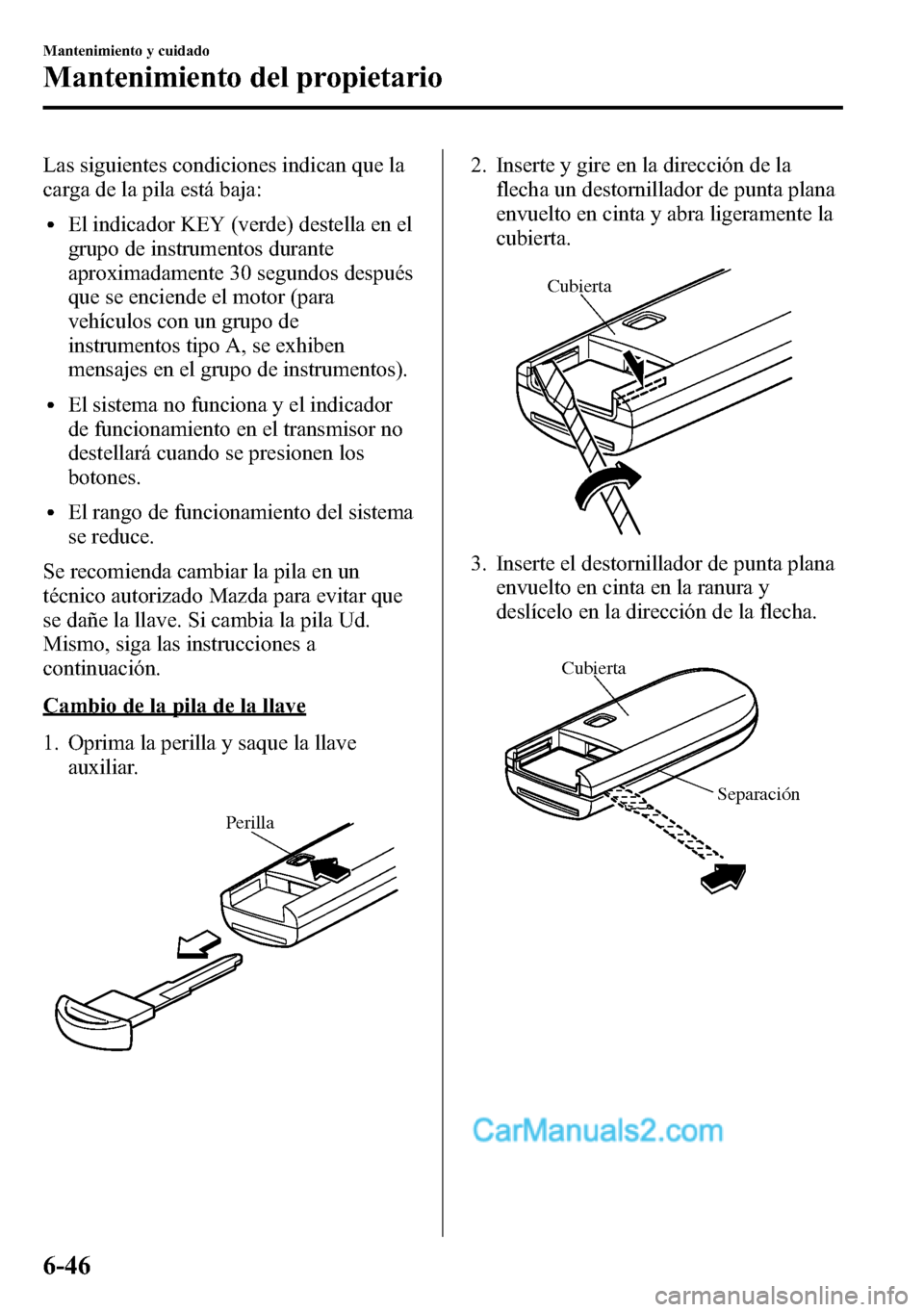

Las siguientes condiciones indican que la
carga de la pila está baja:
lEl indicador KEY (verde) destella en el
grupo de instrumentos durante
aproximadamente 30 segundos después
que se enciende el motor (para
vehículos con un grupo de
instrumentos tipo A, se exhiben
mensajes en el grupo de instrumentos).
lEl sistema no funciona y el indicador
de funcionamiento en el transmisor no
destellará cuando se presionen los
botones.
lEl rango de funcionamiento del sistema
se reduce.
Se recomienda cambiar la pila en un
técnico autorizado Mazda para evitar que
se dañe la llave. Si cambia la pila Ud.
Mismo, siga las instrucciones a
continuación.
Cambio de la pila de la llave
1. Oprima la perilla y saque la llave
auxiliar.
Perilla
2. Inserte y gire en la dirección de la
flecha un destornillador de punta plana
envuelto en cinta y abra ligeramente la
cubierta.
Cubierta
3. Inserte el destornillador de punta plana
envuelto en cinta en la ranura y
deslícelo en la dirección de la flecha.
Cubierta
Separación
6-46
Mantenimiento y cuidado
Mantenimiento del propietario

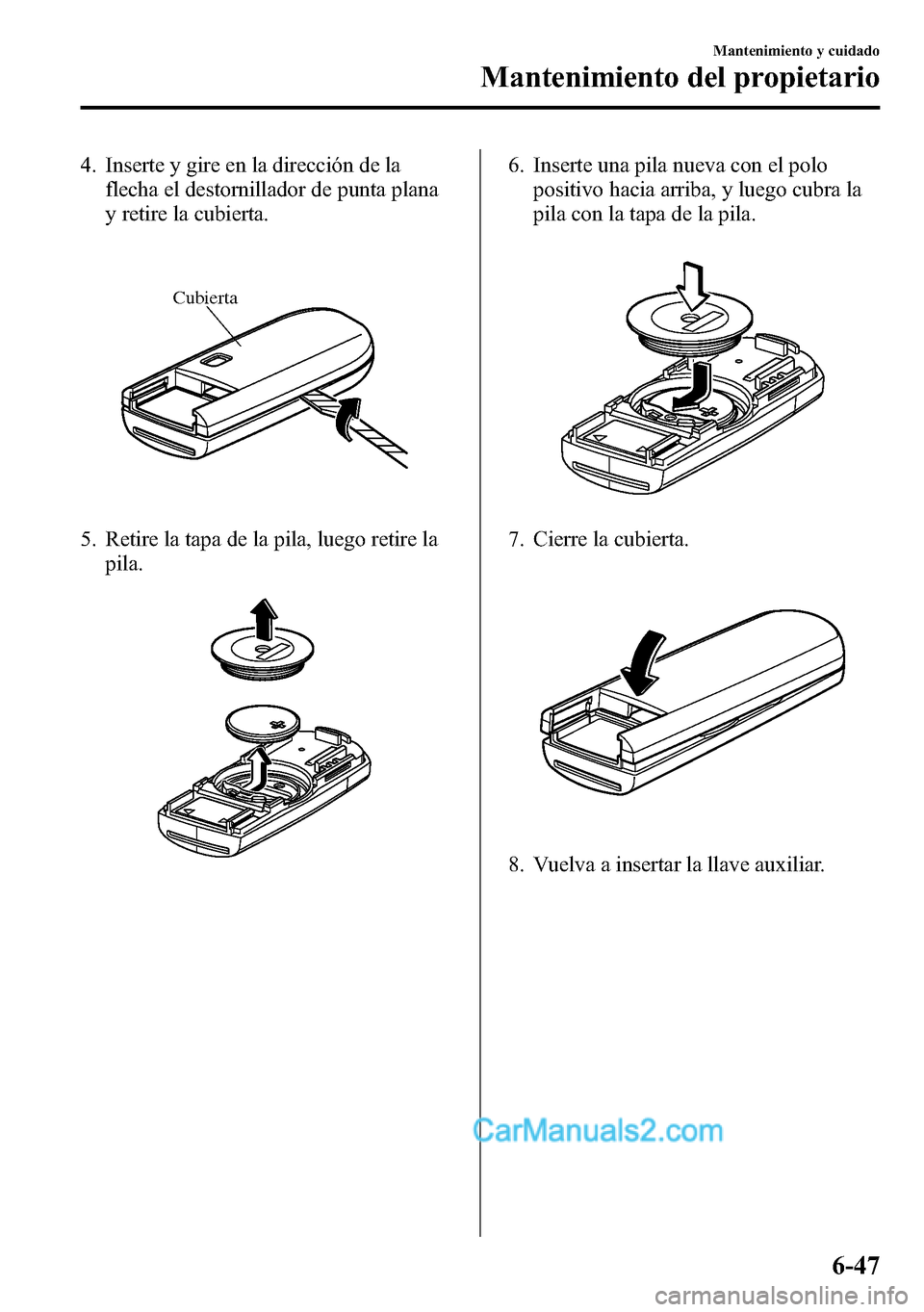

4. Inserte y gire en la dirección de la
flecha el destornillador de punta plana
y retire la cubierta.
Cubierta
5. Retire la tapa de la pila, luego retire la
pila.
6. Inserte una pila nueva con el polo
positivo hacia arriba, y luego cubra la
pila con la tapa de la pila.
7. Cierre la cubierta.
8. Vuelva a insertar la llave auxiliar.
Mantenimiento y cuidado
Mantenimiento del propietario
6-47

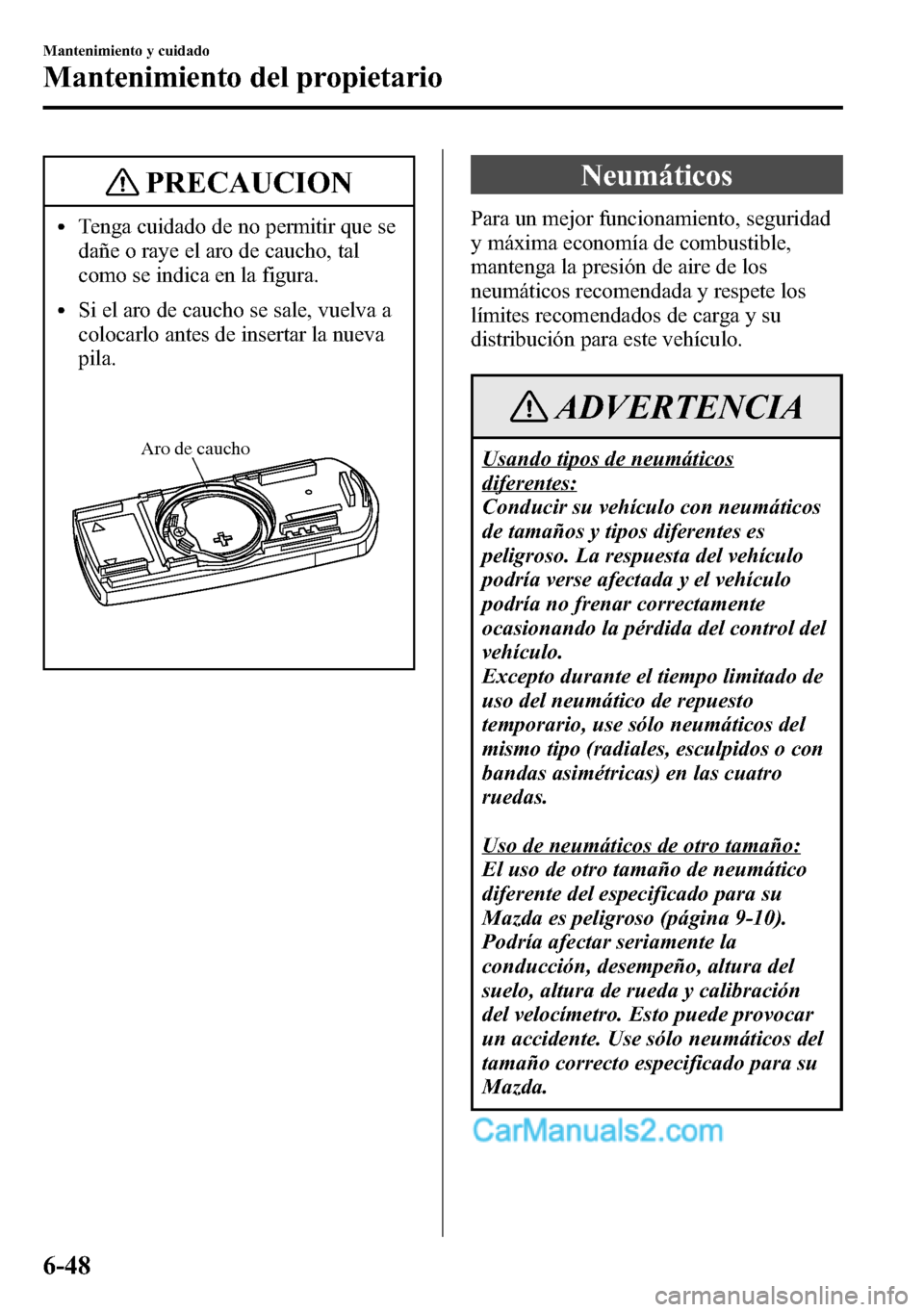

PRECAUCION
lTenga cuidado de no permitir que se
dañe o raye el aro de caucho, tal
como se indica en la figura.
lSi el aro de caucho se sale, vuelva a
colocarlo antes de insertar la nueva
pila.
Aro de caucho
Neumáticos
Para un mejor funcionamiento, seguridad
y máxima economía de combustible,
mantenga la presión de aire de los
neumáticos recomendada y respete los
límites recomendados de carga y su
distribución para este vehículo.
ADVERTENCIA
Usando tipos de neumáticos
diferentes:
Conducir su vehículo con neumáticos
de tamaños y tipos diferentes es
peligroso. La respuesta del vehículo
podría verse afectada y el vehículo
podría no frenar correctamente
ocasionando la pérdida del control del
vehículo.
Excepto durante el tiempo limitado de
uso del neumático de repuesto
temporario, use sólo neumáticos del
mismo tipo (radiales, esculpidos o con
bandas asimétricas) en las cuatro
ruedas.
Uso de neumáticos de otro tamaño:
El uso de otro tamaño de neumático
diferente del especificado para su
Mazda es peligroso (página 9-10).
Podría afectar seriamente la
conducción, desempeño, altura del
suelo, altura de rueda y calibración
del velocímetro. Esto puede provocar
un accidente. Use sólo neumáticos del
tamaño correcto especificado para su
Mazda.
6-48
Mantenimiento y cuidado
Mantenimiento del propietario

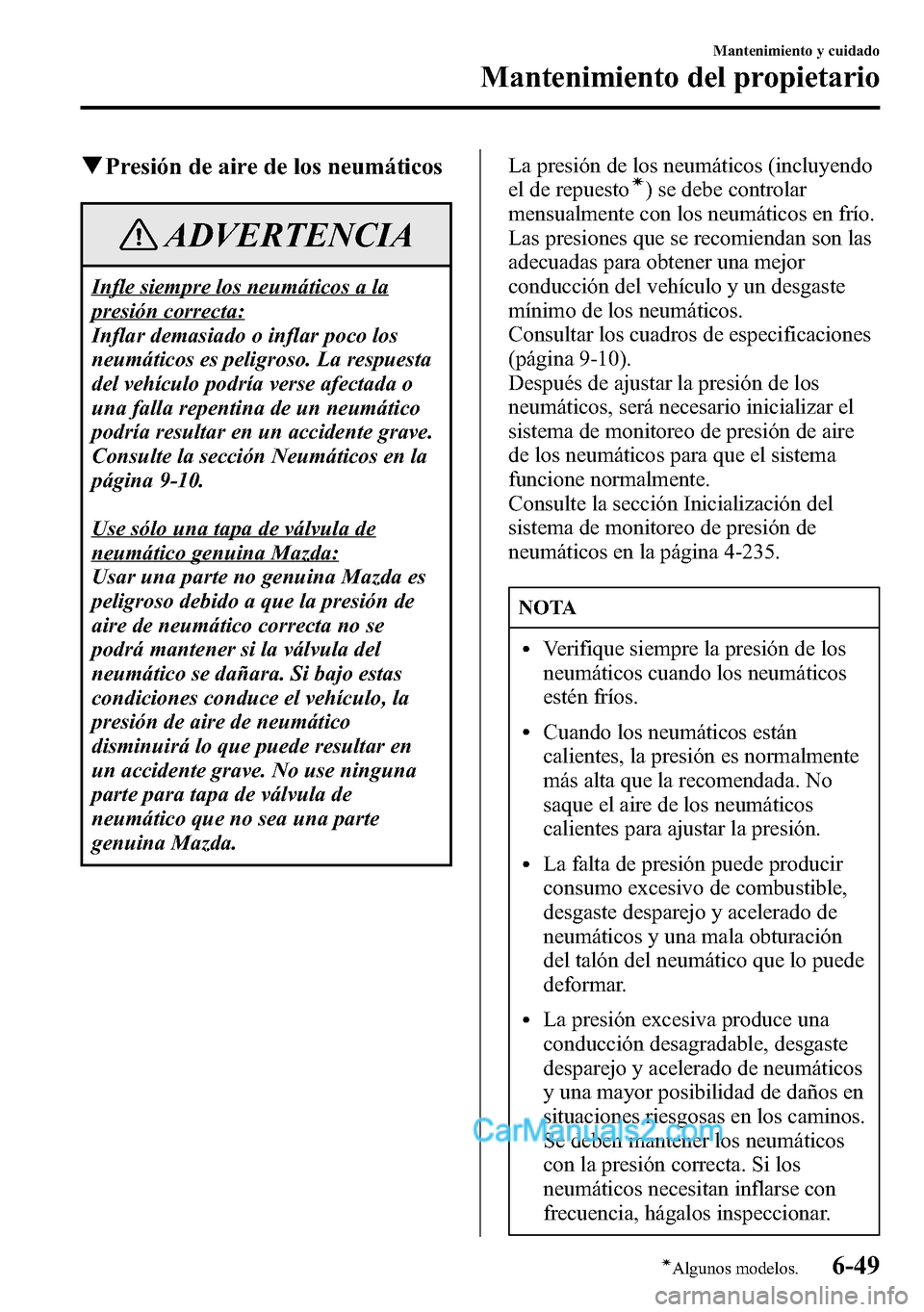

qPresión de aire de los neumáticos
ADVERTENCIA
Infle siempre los neumáticos a la
presión correcta:
Inflar demasiado o inflar poco los
neumáticos es peligroso. La respuesta
del vehículo podría verse afectada o
una falla repentina de un neumático
podría resultar en un accidente grave.
Consulte la sección Neumáticos en la
página 9-10.
Use sólo una tapa de válvula de
neumático genuina Mazda:
Usar una parte no genuina Mazda es
peligroso debido a que la presión de
aire de neumático correcta no se
podrá mantener si la válvula del
neumático se dañara. Si bajo estas
condiciones conduce el vehículo, la
presión de aire de neumático
disminuirá lo que puede resultar en
un accidente grave. No use ninguna
parte para tapa de válvula de
neumático que no sea una parte
genuina Mazda.La presión de los neumáticos (incluyendo
el de repuesto
í) se debe controlar
mensualmente con los neumáticos en frío.
Las presiones que se recomiendan son las
adecuadas para obtener una mejor
conducción del vehículo y un desgaste
mínimo de los neumáticos.
Consultar los cuadros de especificaciones
(página 9-10).
Después de ajustar la presión de los
neumáticos, será necesario inicializar el
sistema de monitoreo de presión de aire
de los neumáticos para que el sistema
funcione normalmente.
Consulte la sección Inicialización del
sistema de monitoreo de presión de
neumáticos en la página 4-235.
NOTA
lVerifique siempre la presión de los
neumáticos cuando los neumáticos
estén fríos.
lCuando los neumáticos están
calientes, la presión es normalmente
más alta que la recomendada. No
saque el aire de los neumáticos
calientes para ajustar la presión.
lLa falta de presión puede producir
consumo excesivo de combustible,
desgaste desparejo y acelerado de
neumáticos y una mala obturación
del talón del neumático que lo puede
deformar.
lLa presión excesiva produce una
conducción desagradable, desgaste
desparejo y acelerado de neumáticos
y una mayor posibilidad de daños en
situaciones riesgosas en los caminos.
Se deben mantener los neumáticos
con la presión correcta. Si los
neumáticos necesitan inflarse con
frecuencia, hágalos inspeccionar.
Mantenimiento y cuidado
Mantenimiento del propietario
6-49íAlgunos modelos.

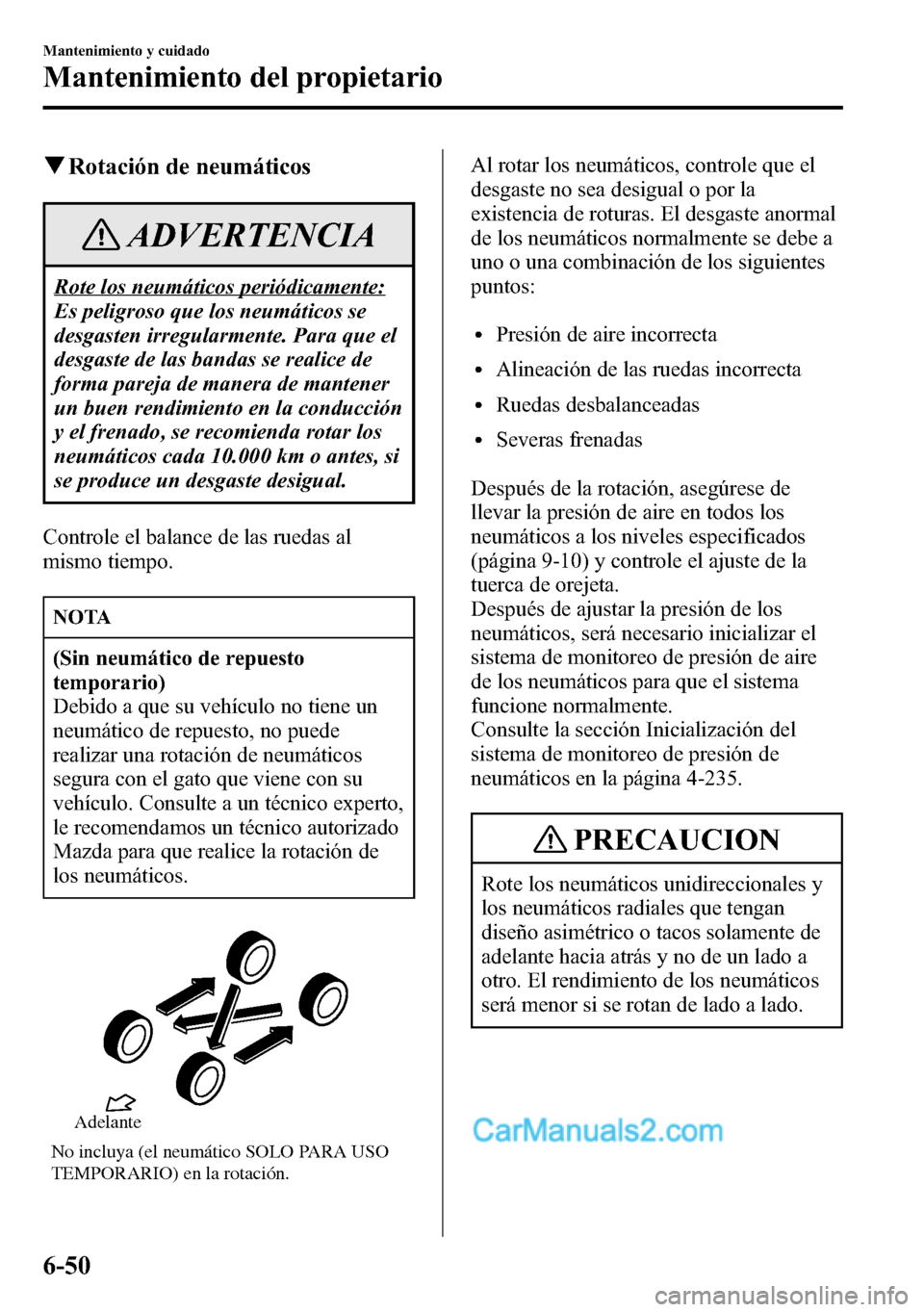

qRotación de neumáticos
ADVERTENCIA
Rote los neumáticos periódicamente:
Es peligroso que los neumáticos se
desgasten irregularmente. Para que el
desgaste de las bandas se realice de
forma pareja de manera de mantener
un buen rendimiento en la conducción
y el frenado, se recomienda rotar los
neumáticos cada 10.000 km o antes, si
se produce un desgaste desigual.
Controle el balance de las ruedas al
mismo tiempo.
NOTA
(Sin neumático de repuesto
temporario)
Debido a que su vehículo no tiene un
neumático de repuesto, no puede
realizar una rotación de neumáticos
segura con el gato que viene con su
vehículo. Consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda para que realice la rotación de
los neumáticos.
No incluya (el neumático SOLO PARA USO
TEMPORARIO) en la rotación.Adelante
Al rotar los neumáticos, controle que el
desgaste no sea desigual o por la
existencia de roturas. El desgaste anormal
de los neumáticos normalmente se debe a
uno o una combinación de los siguientes
puntos:
lPresión de aire incorrecta
lAlineación de las ruedas incorrecta
lRuedas desbalanceadas
lSeveras frenadas
Después de la rotación, asegúrese de
llevar la presión de aire en todos los
neumáticos a los niveles especificados
(página 9-10) y controle el ajuste de la
tuerca de orejeta.
Después de ajustar la presión de los
neumáticos, será necesario inicializar el
sistema de monitoreo de presión de aire
de los neumáticos para que el sistema
funcione normalmente.
Consulte la sección Inicialización del
sistema de monitoreo de presión de
neumáticos en la página 4-235.
PRECAUCION
Rote los neumáticos unidireccionales y
los neumáticos radiales que tengan
diseño asimétrico o tacos solamente de
adelante hacia atrás y no de un lado a
otro. El rendimiento de los neumáticos
será menor si se rotan de lado a lado.
6-50
Mantenimiento y cuidado
Mantenimiento del propietario

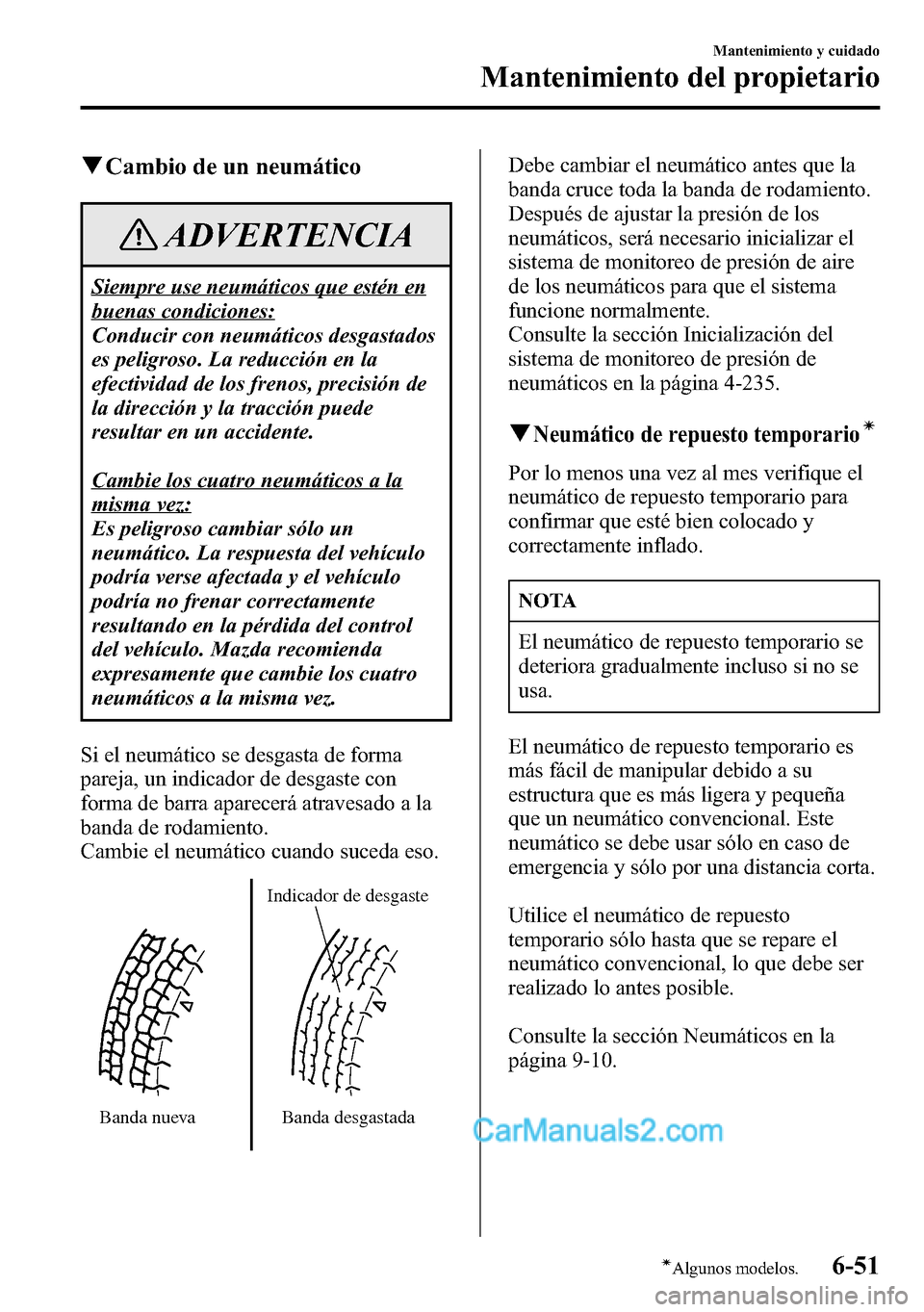

qCambio de un neumático
ADVERTENCIA
Siempre use neumáticos que estén en
buenas condiciones:
Conducir con neumáticos desgastados
es peligroso. La reducción en la
efectividad de los frenos, precisión de
la dirección y la tracción puede
resultar en un accidente.
Cambie los cuatro neumáticos a la
misma vez:
Es peligroso cambiar sólo un
neumático. La respuesta del vehículo
podría verse afectada y el vehículo
podría no frenar correctamente
resultando en la pérdida del control
del vehículo. Mazda recomienda
expresamente que cambie los cuatro
neumáticos a la misma vez.
Si el neumático se desgasta de forma
pareja, un indicador de desgaste con
forma de barra aparecerá atravesado a la
banda de rodamiento.
Cambie el neumático cuando suceda eso.
Banda nuevaIndicador de desgaste
Banda desgastada
Debe cambiar el neumático antes que la
banda cruce toda la banda de rodamiento.
Después de ajustar la presión de los
neumáticos, será necesario inicializar el
sistema de monitoreo de presión de aire
de los neumáticos para que el sistema
funcione normalmente.
Consulte la sección Inicialización del
sistema de monitoreo de presión de
neumáticos en la página 4-235.
qNeumático de repuesto temporarioí
Por lo menos una vez al mes verifique el
neumático de repuesto temporario para
confirmar que esté bien colocado y
correctamente inflado.
NOTA
El neumático de repuesto temporario se
deteriora gradualmente incluso si no se
usa.
El neumático de repuesto temporario es
más fácil de manipular debido a su
estructura que es más ligera y pequeña
que un neumático convencional. Este
neumático se debe usar sólo en caso de
emergencia y sólo por una distancia corta.
Utilice el neumático de repuesto
temporario sólo hasta que se repare el
neumático convencional, lo que debe ser
realizado lo antes posible.
Consulte la sección Neumáticos en la
página 9-10.
Mantenimiento y cuidado
Mantenimiento del propietario
6-51íAlgunos modelos.
