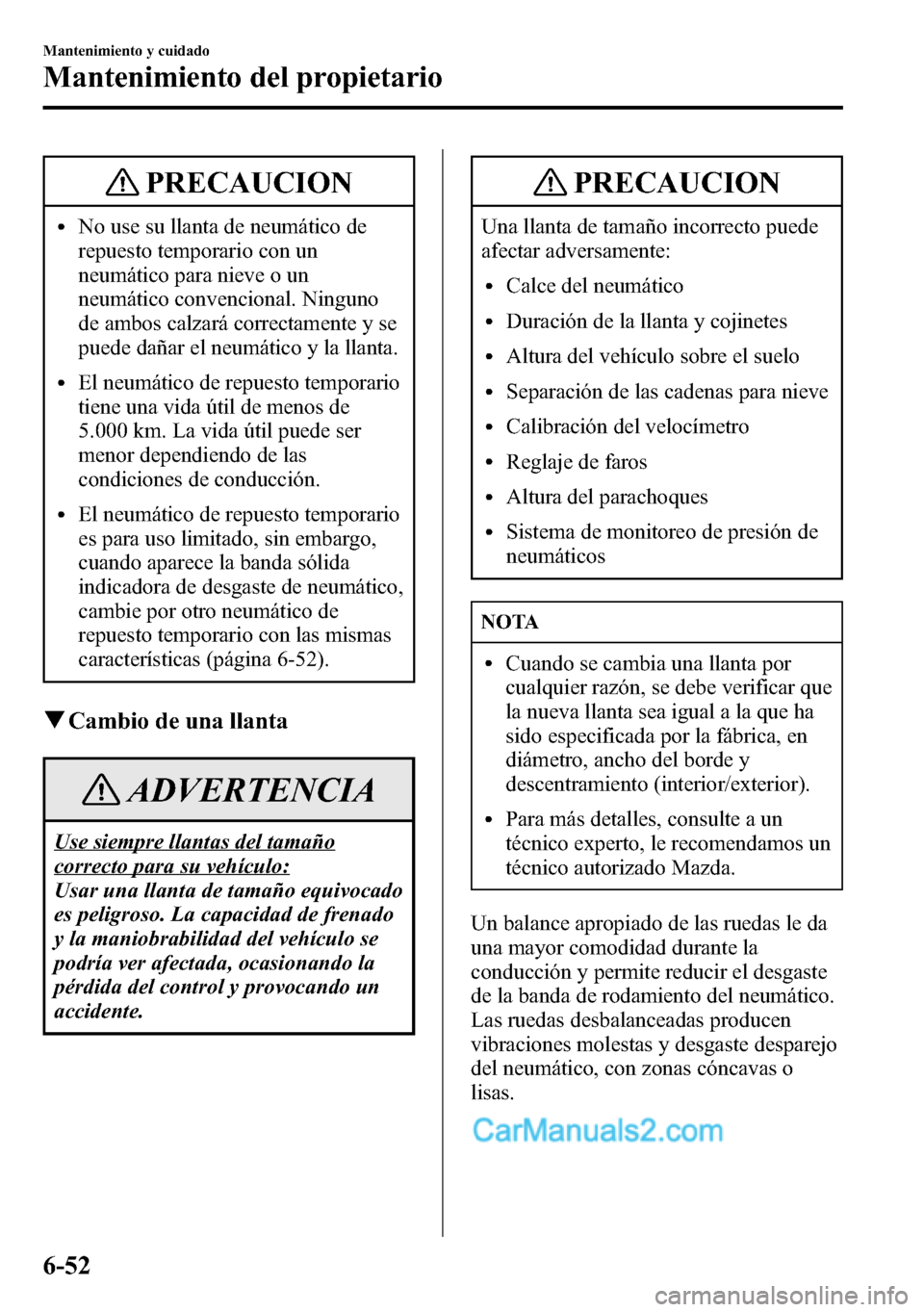

PRECAUCION
lNo use su llanta de neumático de
repuesto temporario con un
neumático para nieve o un
neumático convencional. Ninguno
de ambos calzará correctamente y se
puede dañar el neumático y la llanta.
lEl neumático de repuesto temporario
tiene una vida útil de menos de
5.000 km. La vida útil puede ser
menor dependiendo de las
condiciones de conducción.
lEl neumático de repuesto temporario
es para uso limitado, sin embargo,
cuando aparece la banda sólida
indicadora de desgaste de neumático,
cambie por otro neumático de
repuesto temporario con las mismas
características (página 6-52).
qCambio de una llanta
ADVERTENCIA
Use siempre llantas del tamaño
correcto para su vehículo:
Usar una llanta de tamaño equivocado
es peligroso. La capacidad de frenado
y la maniobrabilidad del vehículo se
podría ver afectada, ocasionando la
pérdida del control y provocando un
accidente.
PRECAUCION
Una llanta de tamaño incorrecto puede
afectar adversamente:
lCalce del neumático
lDuración de la llanta y cojinetes
lAltura del vehículo sobre el suelo
lSeparación de las cadenas para nieve
lCalibración del velocímetro
lReglaje de faros
lAltura del parachoques
lSistema de monitoreo de presión de
neumáticos
NOTA
lCuando se cambia una llanta por
cualquier razón, se debe verificar que
la nueva llanta sea igual a la que ha
sido especificada por la fábrica, en
diámetro, ancho del borde y
descentramiento (interior/exterior).
lPara más detalles, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Un balance apropiado de las ruedas le da
una mayor comodidad durante la
conducción y permite reducir el desgaste
de la banda de rodamiento del neumático.
Las ruedas desbalanceadas producen
vibraciones molestas y desgaste desparejo
del neumático, con zonas cóncavas o
lisas.
6-52
Mantenimiento y cuidado
Mantenimiento del propietario

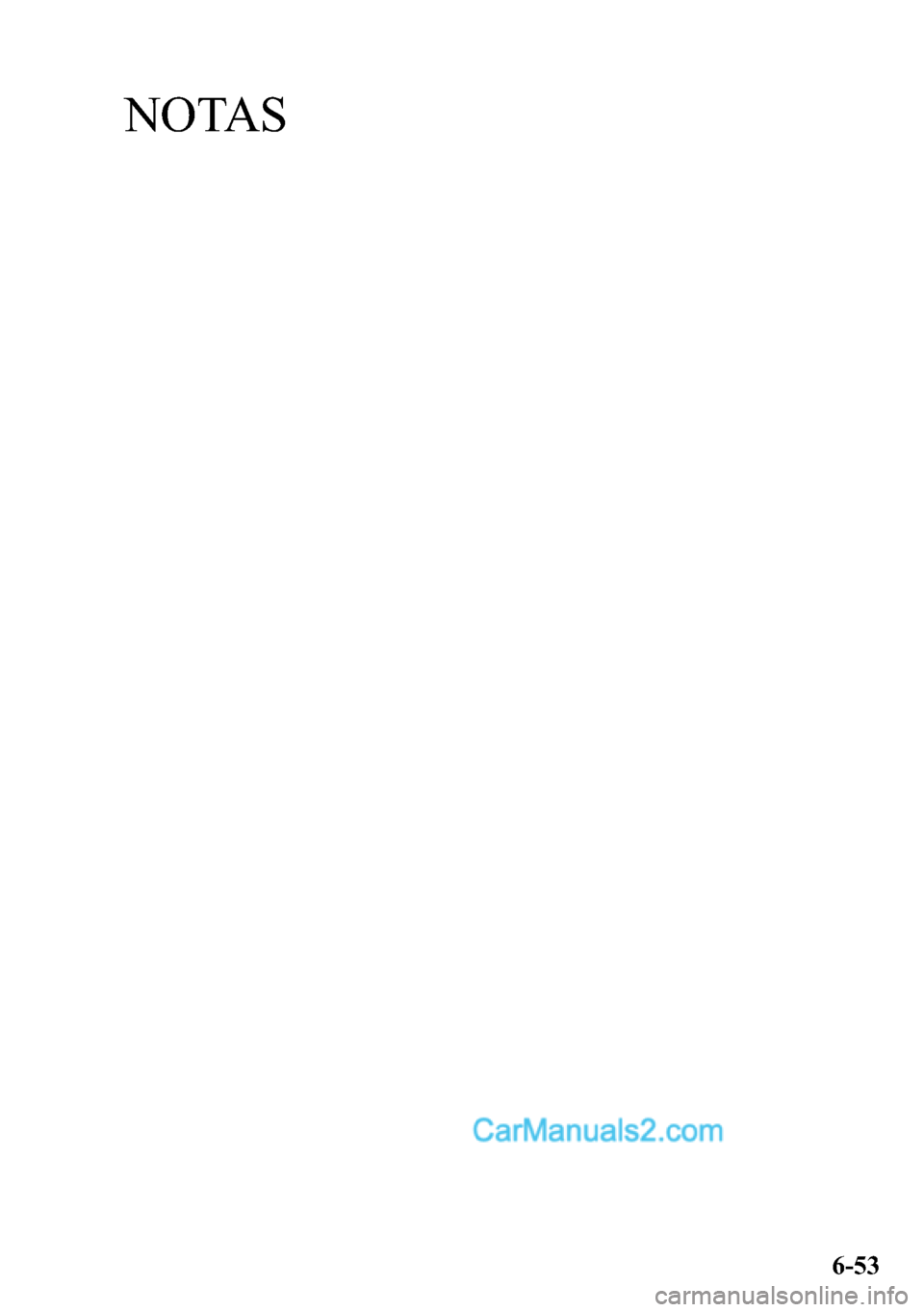

NOTAS
6-53

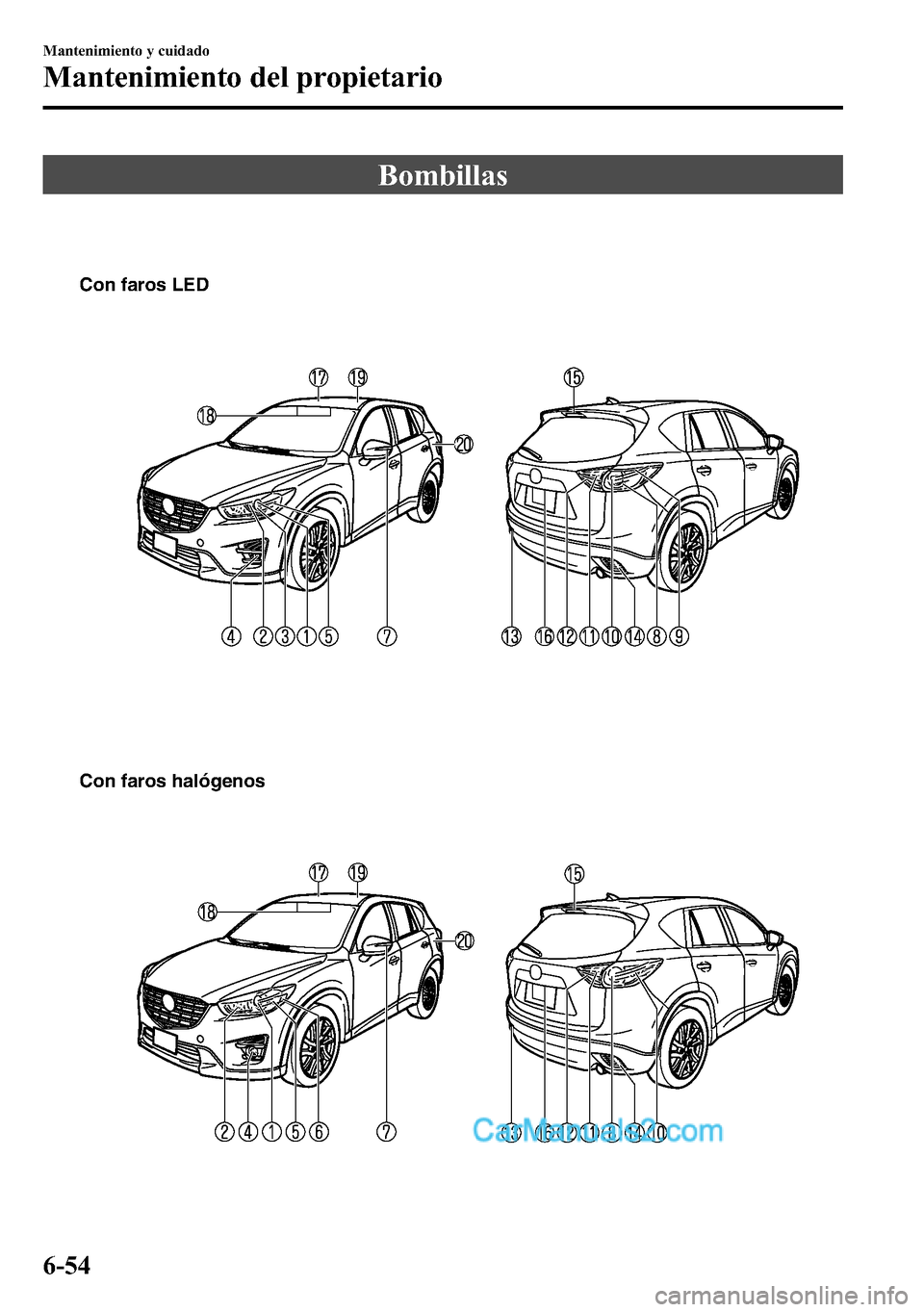

Bombillas
Con faros LED
Con faros halógenos
6-54
Mantenimiento y cuidado
Mantenimiento del propietario

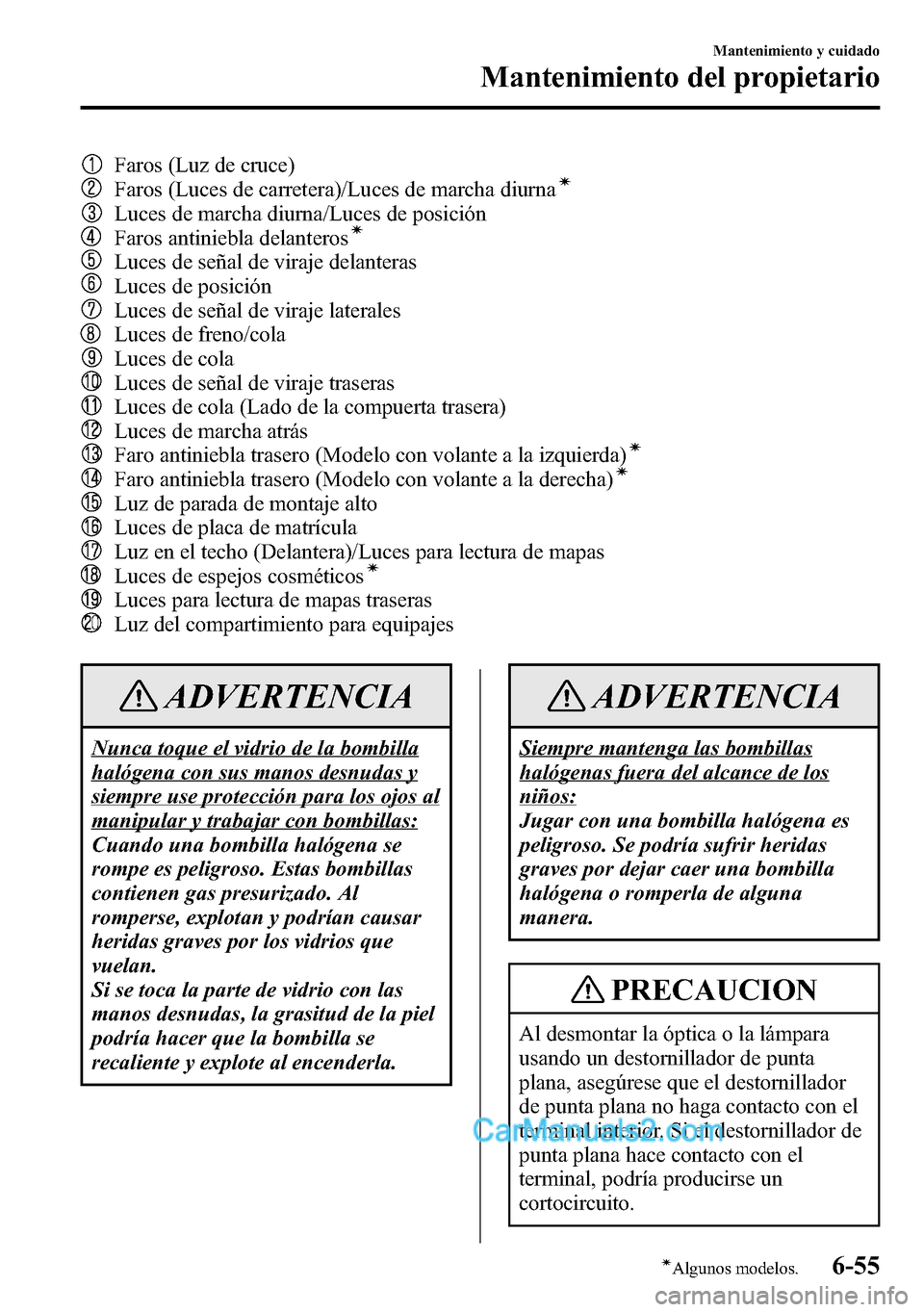

Faros (Luz de cruce)
Faros (Luces de carretera)/Luces de marcha diurnaí
Luces de marcha diurna/Luces de posición
Faros antiniebla delanterosí
Luces de señal de viraje delanteras
Luces de posición
Luces de señal de viraje laterales
Luces de freno/cola
Luces de cola
Luces de señal de viraje traseras
Luces de cola (Lado de la compuerta trasera)
Luces de marcha atrás
Faro antiniebla trasero (Modelo con volante a la izquierda)í
Faro antiniebla trasero (Modelo con volante a la derecha)í
Luz de parada de montaje alto
Luces de placa de matrícula
Luz en el techo (Delantera)/Luces para lectura de mapas
Luces de espejos cosméticosí
Luces para lectura de mapas traseras
Luz del compartimiento para equipajes
ADVERTENCIA
Nunca toque el vidrio de la bombilla
halógena con sus manos desnudas y
siempre use protección para los ojos al
manipular y trabajar con bombillas:
Cuando una bombilla halógena se
rompe es peligroso. Estas bombillas
contienen gas presurizado. Al
romperse, explotan y podrían causar
heridas graves por los vidrios que
vuelan.
Si se toca la parte de vidrio con las
manos desnudas, la grasitud de la piel
podría hacer que la bombilla se
recaliente y explote al encenderla.
ADVERTENCIA
Siempre mantenga las bombillas
halógenas fuera del alcance de los
niños:
Jugar con una bombilla halógena es
peligroso. Se podría sufrir heridas
graves por dejar caer una bombilla
halógena o romperla de alguna
manera.
PRECAUCION
Al desmontar la óptica o la lámpara
usando un destornillador de punta
plana, asegúrese que el destornillador
de punta plana no haga contacto con el
terminal interior. Si el destornillador de
punta plana hace contacto con el
terminal, podría producirse un
cortocircuito.
Mantenimiento y cuidado
Mantenimiento del propietario
6-55íAlgunos modelos.

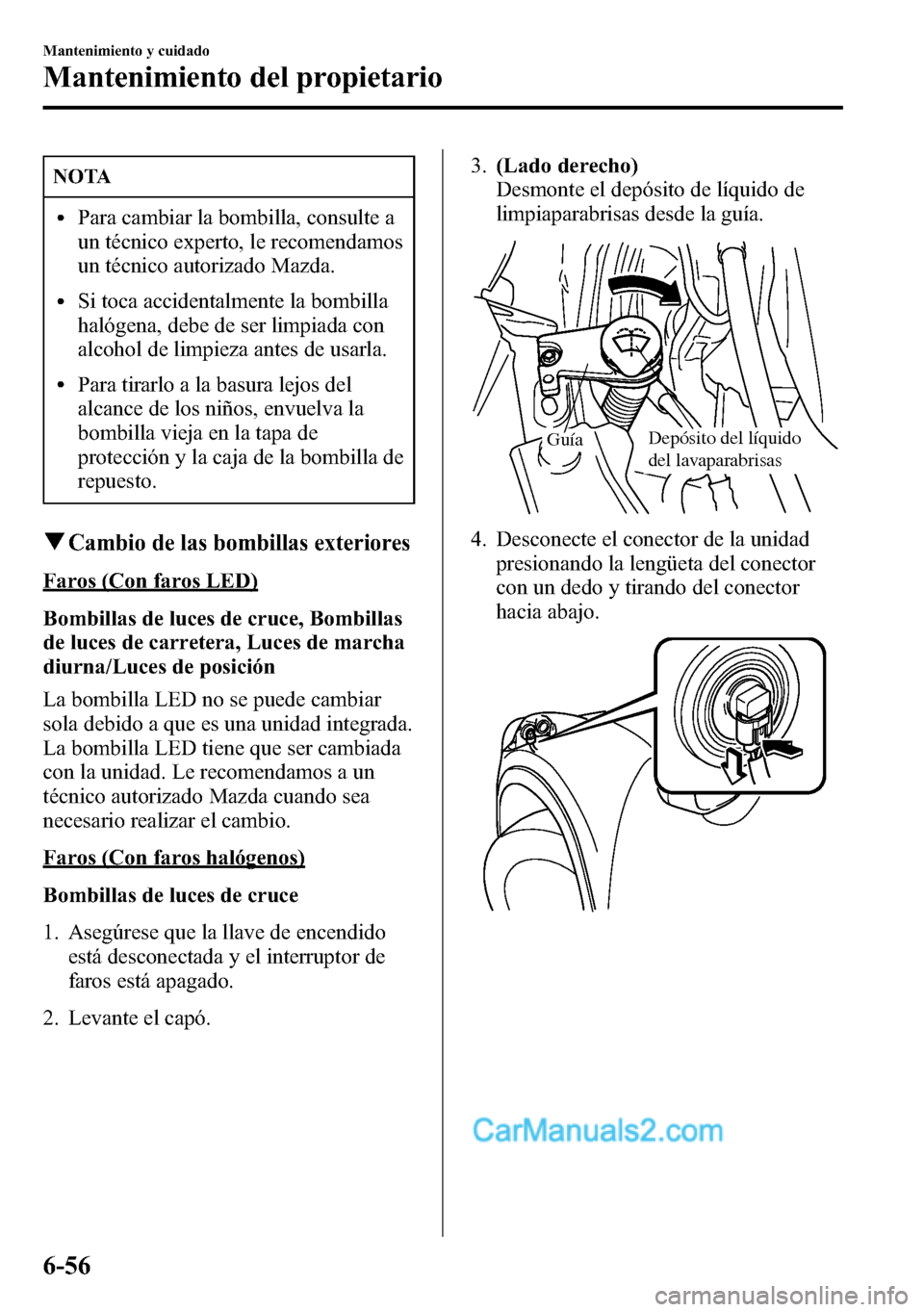

NOTA
lPara cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
lSi toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
lPara tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
qCambio de las bombillas exteriores
Faros (Con faros LED)
Bombillas de luces de cruce, Bombillas
de luces de carretera, Luces de marcha
diurna/Luces de posición
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Faros (Con faros halógenos)
Bombillas de luces de cruce
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.3.(Lado derecho)
Desmonte el depósito de líquido de
limpiaparabrisas desde la guía.
Depósito del líquido
del lavaparabrisasGuía
4. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6-56
Mantenimiento y cuidado
Mantenimiento del propietario

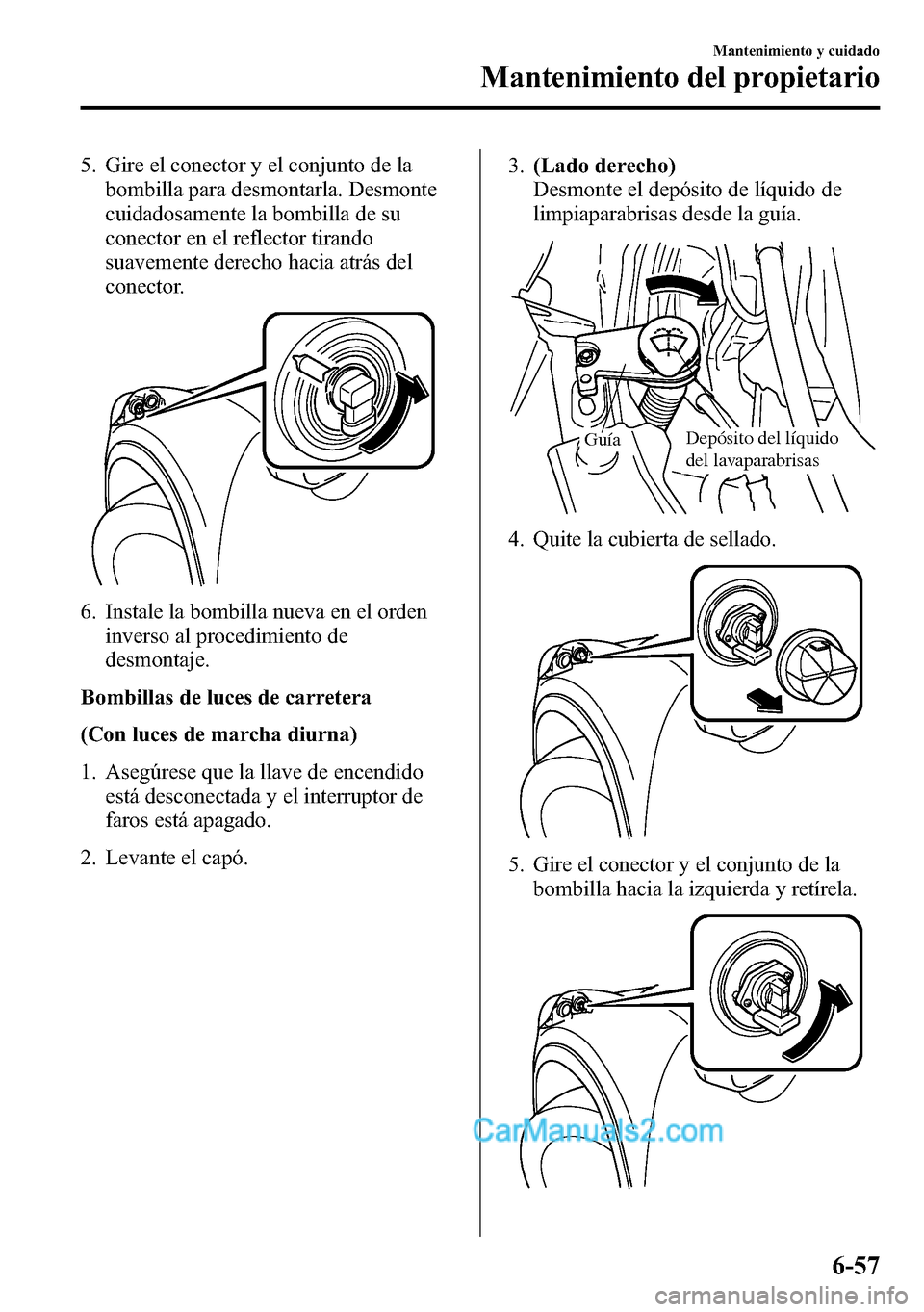

5. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Bombillas de luces de carretera
(Con luces de marcha diurna)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.3.(Lado derecho)
Desmonte el depósito de líquido de
limpiaparabrisas desde la guía.
Depósito del líquido
del lavaparabrisasGuía
4. Quite la cubierta de sellado.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mantenimiento y cuidado
Mantenimiento del propietario
6-57

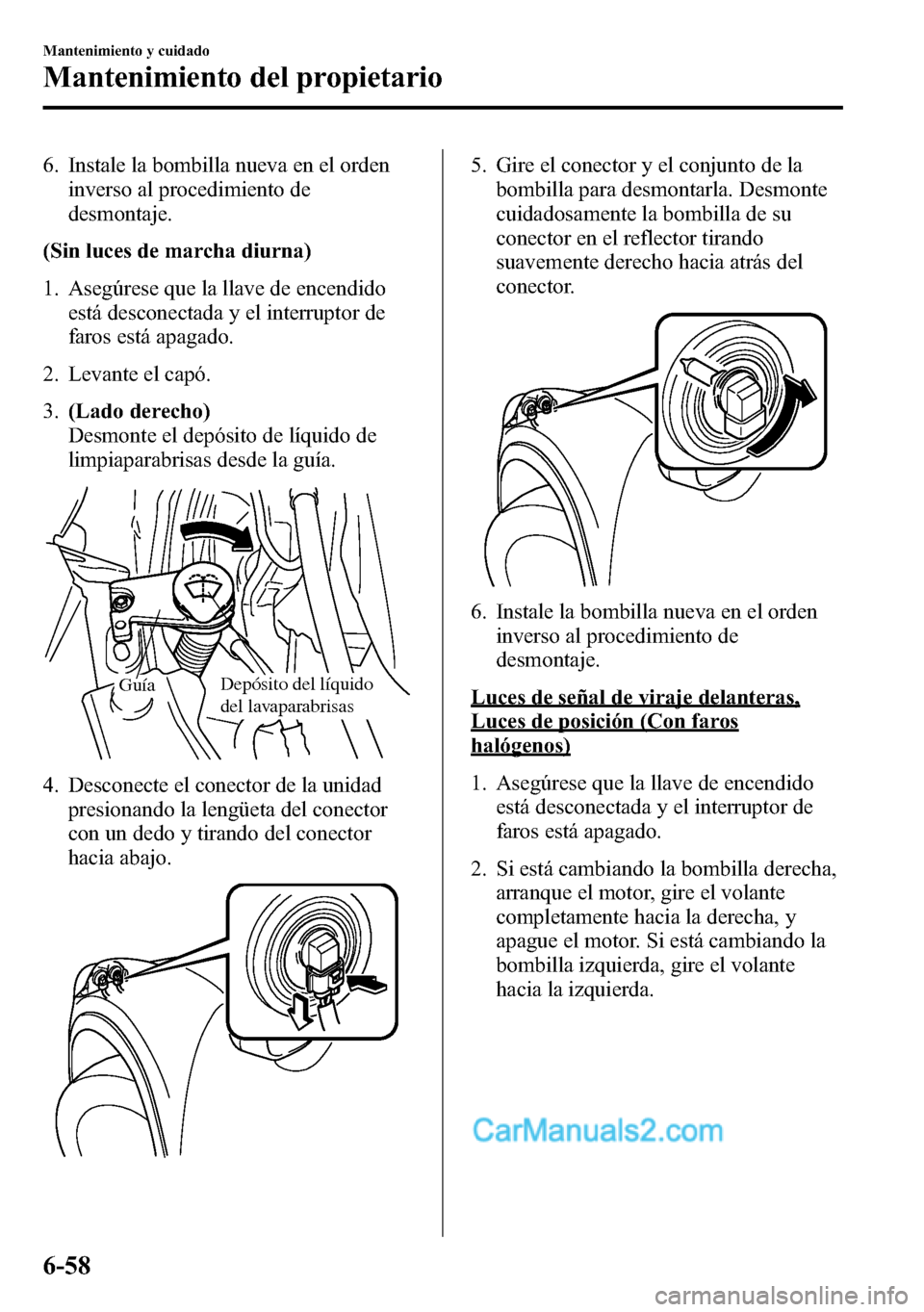

6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
(Sin luces de marcha diurna)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3.(Lado derecho)
Desmonte el depósito de líquido de
limpiaparabrisas desde la guía.
Depósito del líquido
del lavaparabrisasGuía
4. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
5. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de señal de viraje delanteras,
Luces de posición (Con faros
halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la derecha, y
apague el motor. Si está cambiando la
bombilla izquierda, gire el volante
hacia la izquierda.
6-58
Mantenimiento y cuidado
Mantenimiento del propietario

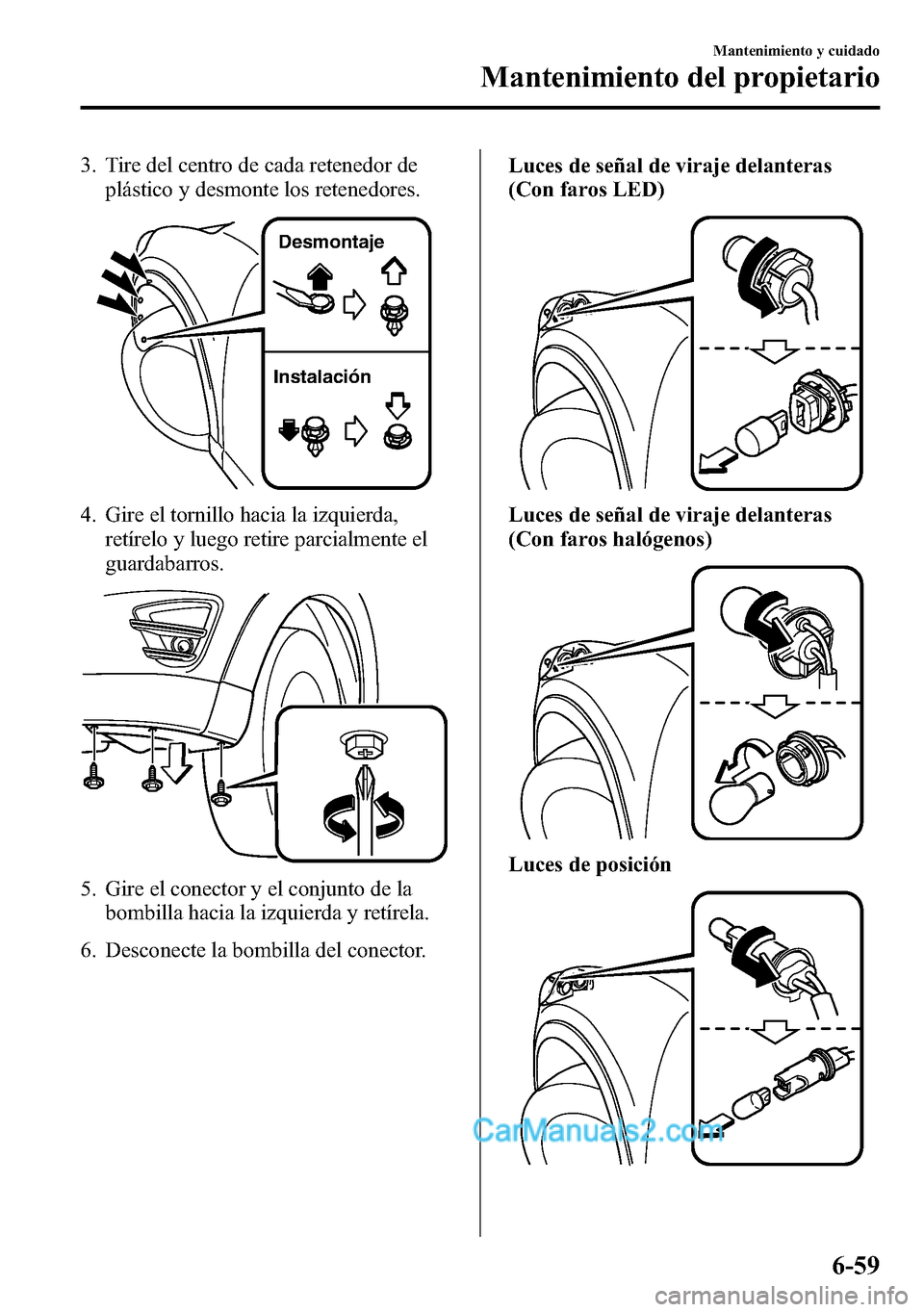

3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Instalación Desmontaje
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.Luces de señal de viraje delanteras
(Con faros LED)
Luces de señal de viraje delanteras
(Con faros halógenos)
Luces de posición
Mantenimiento y cuidado
Mantenimiento del propietario
6-59

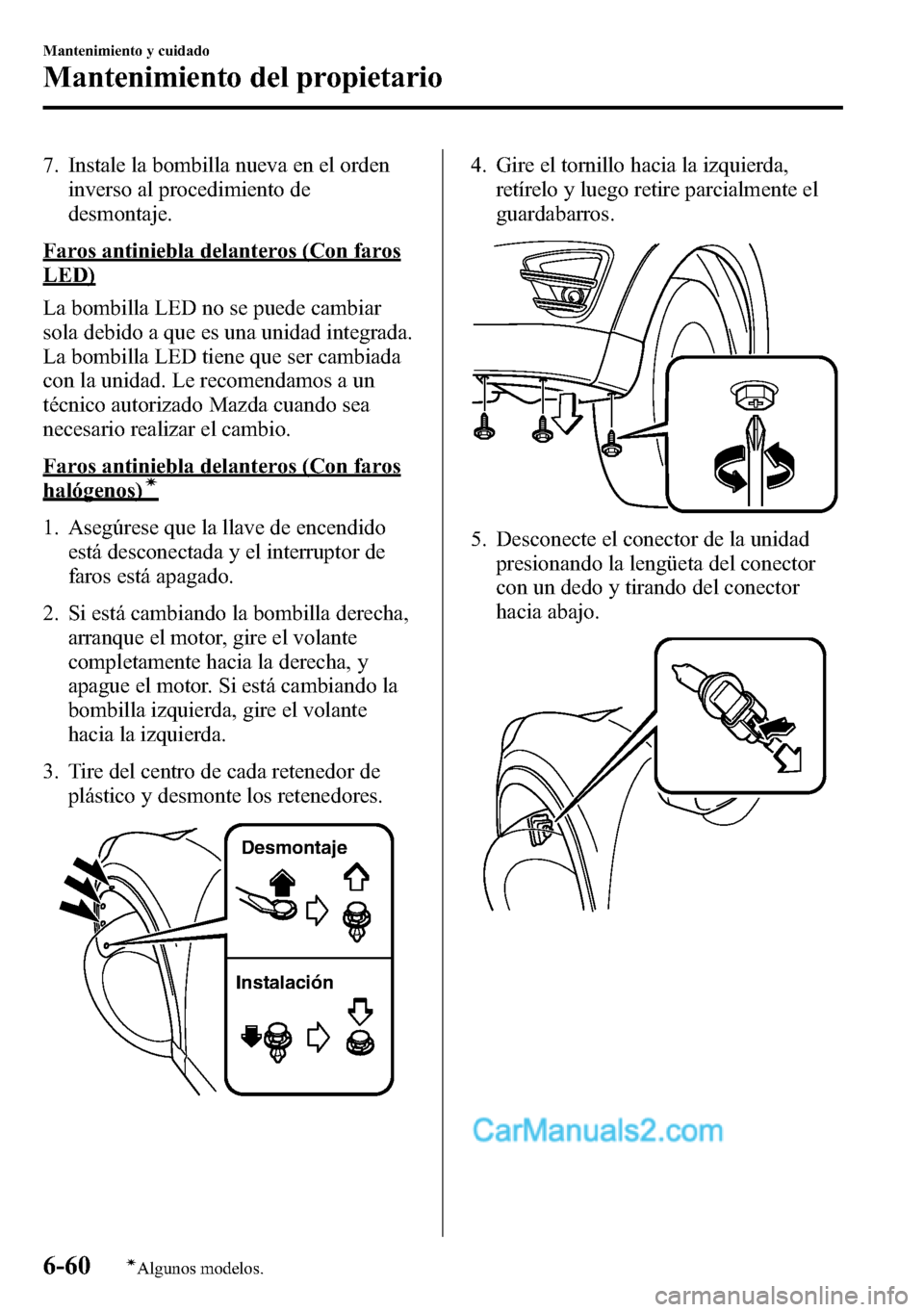

7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Faros antiniebla delanteros (Con faros
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Faros antiniebla delanteros (Con faros
halógenos)í
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la derecha, y
apague el motor. Si está cambiando la
bombilla izquierda, gire el volante
hacia la izquierda.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Instalación Desmontaje
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6-60
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario

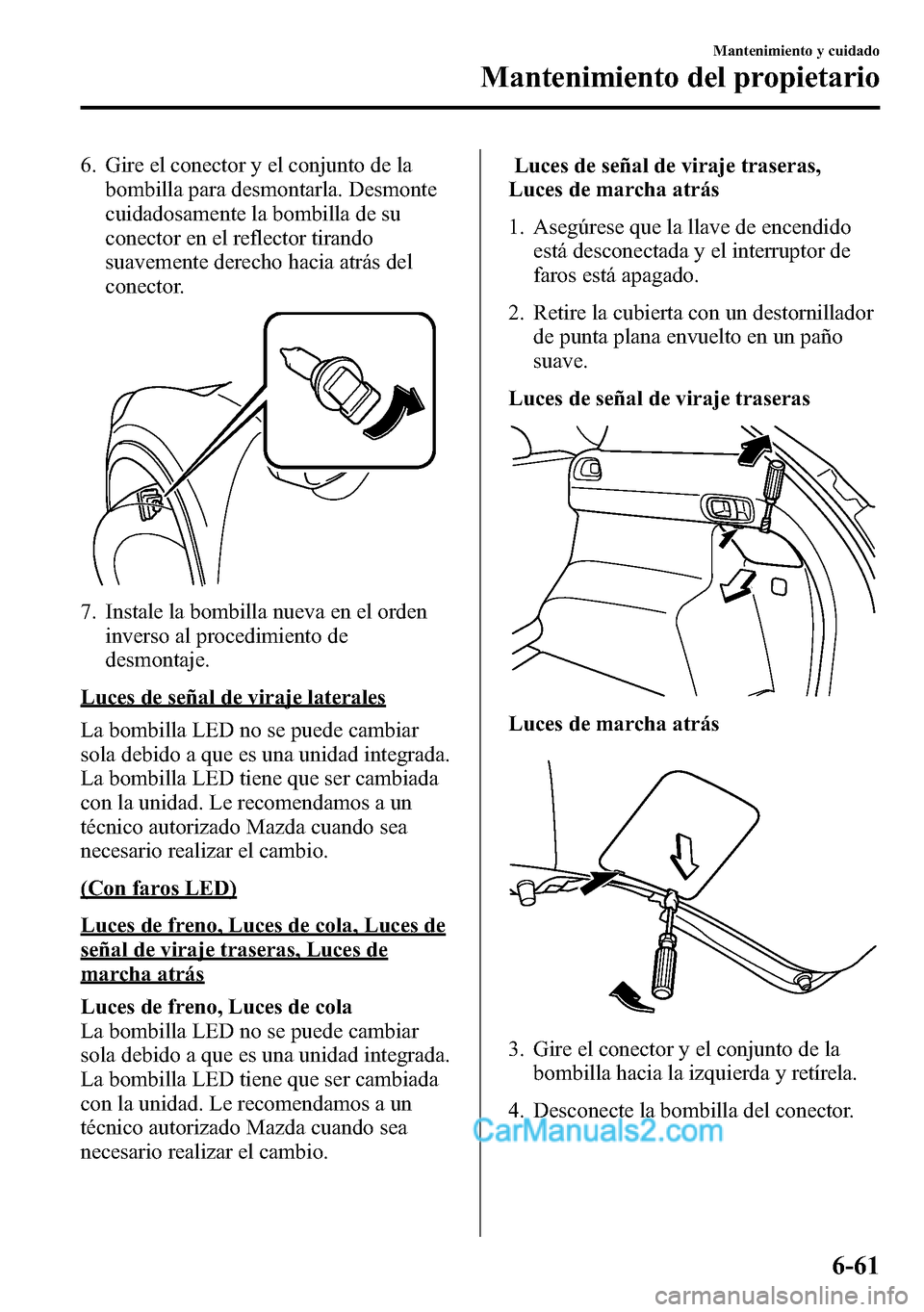

6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de señal de viraje laterales
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
(Con faros LED)
Luces de freno, Luces de cola, Luces de
señal de viraje traseras, Luces de
marcha atrás
Luces de freno, Luces de cola
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.Luces de señal de viraje traseras,
Luces de marcha atrás
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.
Luces de señal de viraje traseras
Luces de marcha atrás
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
