Black plate (651,1)

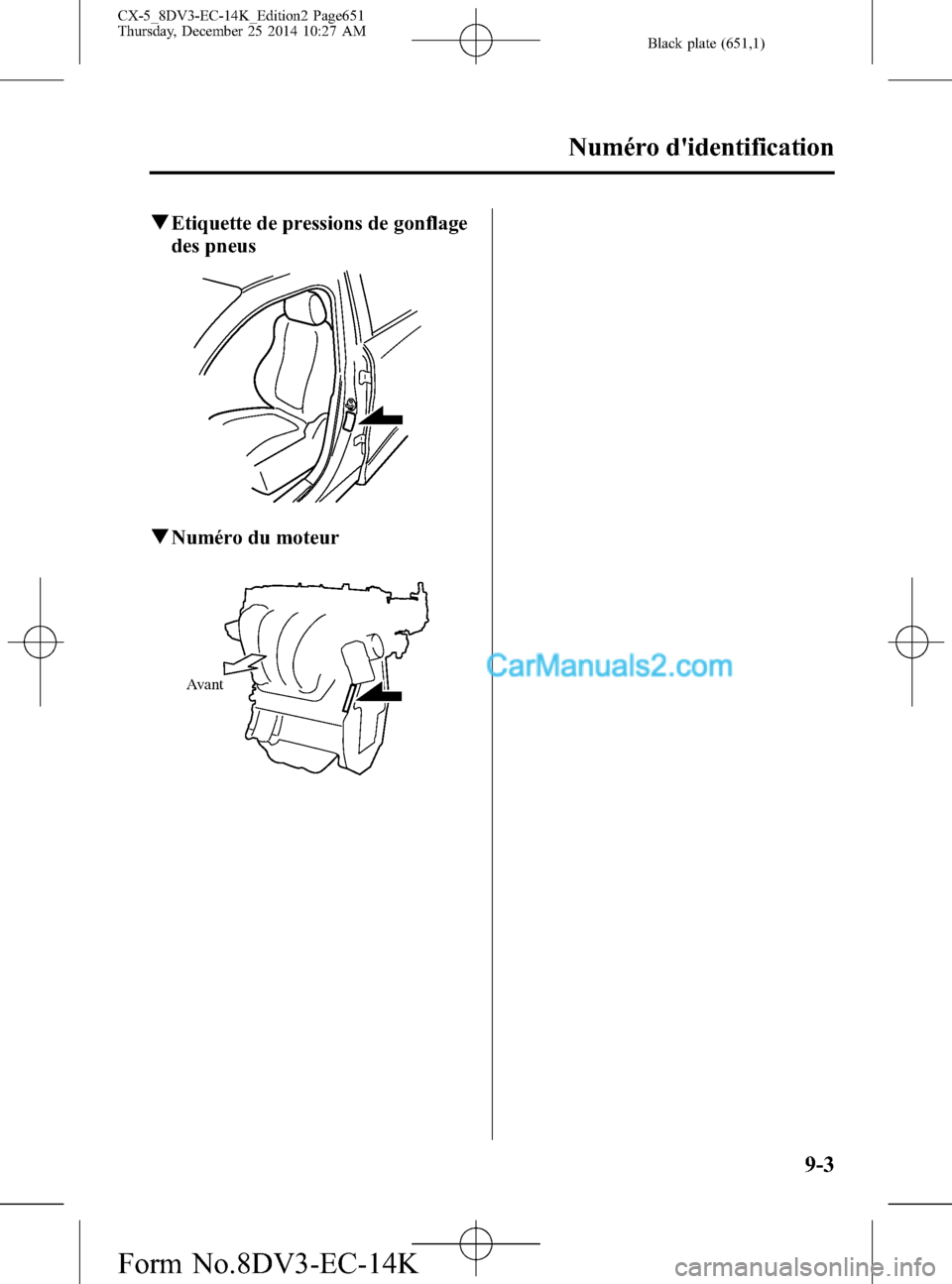

qEtiquette de pressions de gonflage
des pneus
qNuméro du moteur
Avant
Numéro d'identification
9-3
CX-5_8DV3-EC-14K_Edition2 Page651
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (652,1)

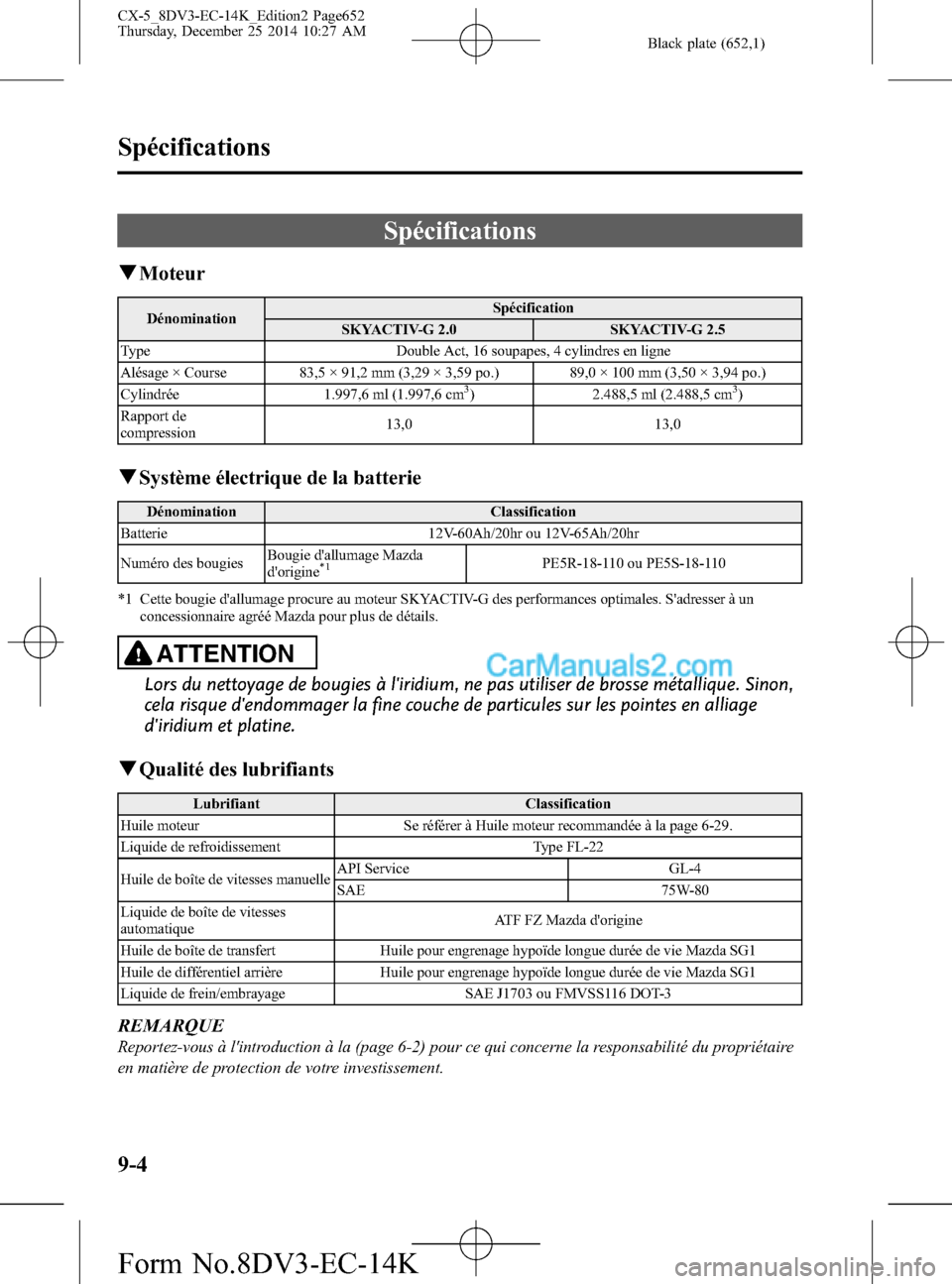

Spécifications
qMoteur
DénominationSpécification
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage × Course 83,5 × 91,2 mm (3,29 × 3,59 po.) 89,0 × 100 mm (3,50 × 3,94 po.)
Cylindrée 1.997,6 ml (1.997,6 cm
3) 2.488,5 ml (2.488,5 cm3)
Rapport de
compression13,0 13,0
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-60Ah/20hr ou 12V-65Ah/20hr
Numéro des bougiesBougie d'allumage Mazda
d'origine
*1PE5R-18-110 ou PE5S-18-110
*1 Cette bougie d'allumage procure au moteur SKYACTIV-G des performances optimales. S'adresser à un
concessionnaire agréé Mazda pour plus de détails.
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon,
cela risque d'endommager la fine couche de particules sur les pointes en alliage
d'iridium et platine.
qQualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer à Huile moteur recommandée à la page 6-29.
Liquide de refroidissement Type FL-22
Huile de boîte de vitesses manuelleAPI Service GL-4
SAE 75W-80
Liquide de boîte de vitesses
automatiqueATF FZ Mazda d'origine
Huile de boîte de transfert Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Huile de différentiel arrière Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
REMARQUE
Reportez-vous à l'introduction à la (page 6-2) pour ce qui concerne la responsabilité du propriétaire
en matière de protection de votre investissement.
9-4
Spécifications
CX-5_8DV3-EC-14K_Edition2 Page652
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (653,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile
moteur
SKYACTIV-G 2.0
Avec remplacement du filtre à
huile4,2 litres (4,4 US qt, 3,7 Imp qt)
Sans remplacement du filtre à
huile4,0 litres (4,2 US qt, 3,5 Imp qt)
SKYACTIV-G 2.5
Avec remplacement du filtre à
huile4,5 litres (4,8 US qt, 4,0 Imp qt)
Sans remplacement du filtre à
huile4,3 litres (4,5 US qt, 3,8 Imp qt)
Liquide de
refroidisse-
mentEtats-Unis et
Canada
SKYACTIV-G 2.0
Boîte de vitesses
manuelle7,3 litres (7,7 US qt, 6,4 Imp qt)
Boîte de vitesses
automatique7,5 litres (7,9 US qt, 6,6 Imp qt)
SKYACTIV-G 2.5 7,7 litres (8,1 US qt, 6,8 Imp qt)
MexiqueSKYACTIV-G 2.0 7,7 litres (8,1 US qt, 6,8 Imp qt)
SKYACTIV-G 2.5 7,9 litres (8,3 US qt, 7,0 Imp qt)
Huile de boîte de vitesses manuelle 1,65 litre (1,74 US qt, 1,45 Imp qt)
Liquide de boîte de vitesses automatique 7,8 litres (8,2 US qt, 6,9 Imp qt)
Huile de boîte de transfert 0,45 litre (0,48 US qt, 0,40 Imp qt)
Huile de différentiel arrière 0,45 litre (0,48 US qt, 0,40 Imp qt)
Réservoir
de
carburant2WD 56,0 litres (14,8 US gal, 12,3 Imp gal)
AWD 58,0 litres (15,3 US gal, 12,8 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Spécifications du véhicule
Longueur hors tout 4.540 mm (178,7 po.)
Largeur hors tout 1.840 mm (72,4 po.)
Hauteur hors tout 1.710 mm (67,3 po.)
Voie avant 1.585 mm (62,4 po.)
Voie arrière 1.590 mm (62,6 po.)
Empattement 2.700 mm (106,3 po.)
Spécifications
9-5
CX-5_8DV3-EC-14K_Edition2 Page653
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (654,1)

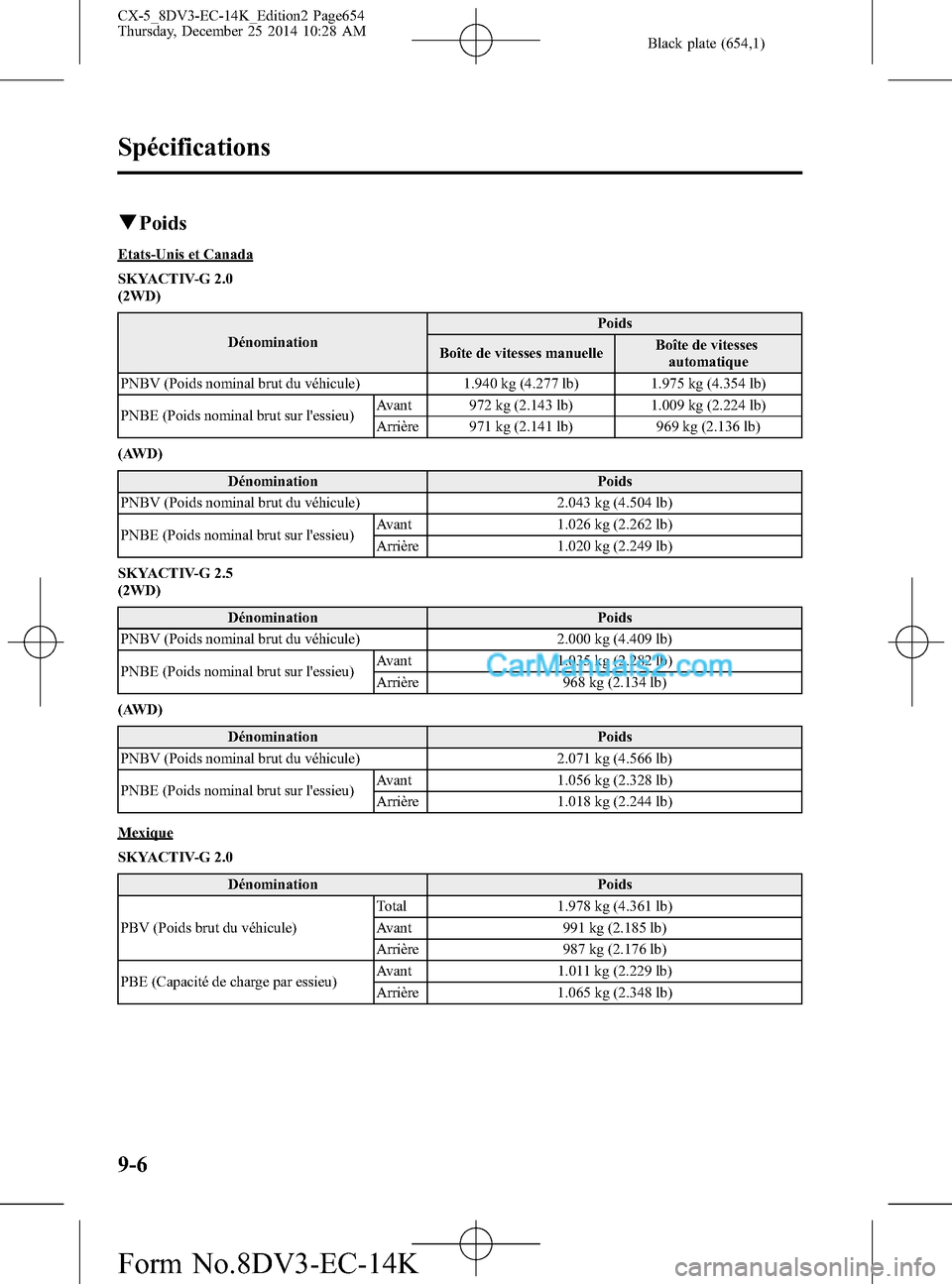

qPoids
Etats-Unis et Canada
SKYACTIV-G 2.0
(2WD)
DénominationPoids
Boîte de vitesses manuelleBoîte de vitesses
automatique
PNBV (Poids nominal brut du véhicule) 1.940 kg (4.277 lb) 1.975 kg (4.354 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 972 kg (2.143 lb) 1.009 kg (2.224 lb)
Arrière 971 kg (2.141 lb) 969 kg (2.136 lb)
(AWD)
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 2.043 kg (4.504 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.026 kg (2.262 lb)
Arrière 1.020 kg (2.249 lb)
SKYACTIV-G 2.5
(2WD)
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 2.000 kg (4.409 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.035 kg (2.282 lb)
Arrière 968 kg (2.134 lb)
(AWD)
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 2.071 kg (4.566 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.056 kg (2.328 lb)
Arrière 1.018 kg (2.244 lb)
Mexique
SKYACTIV-G 2.0
Dénomination Poids
PBV (Poids brut du véhicule)Total 1.978 kg (4.361 lb)
Avant 991 kg (2.185 lb)
Arrière 987 kg (2.176 lb)
PBE (Capacité de charge par essieu)Avant 1.011 kg (2.229 lb)
Arrière 1.065 kg (2.348 lb)
9-6
Spécifications
CX-5_8DV3-EC-14K_Edition2 Page654
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K

Black plate (655,1)
SKYACTIV-G 2.5
(2WD)
Dénomination Poids
PBV (Poids brut du véhicule)Total 2.000 kg (4.409 lb)
Avant 1.017 kg (2.242 lb)
Arrière 983 kg (2.167 lb)
PBE (Capacité de charge par essieu)Avant 1.037 kg (2.286 lb)
Arrière 1.062 kg (2.341 lb)
(AWD)
Dénomination Poids
PBV (Poids brut du véhicule)Total 2.066 kg (4.555 lb)
Avant 1.037 kg (2.286 lb)
Arrière 1.029 kg (2.269 lb)
PBE (Capacité de charge par essieu)Avant 1.058 kg (2.332 lb)
Arrière 1.108 kg (2.443 lb)
qClimatiseur
Le type de réfrigérant utilisé est indiqué sur une étiquette fixée à l'intérieur du compartiment moteur. Vérifier
l'étiquette avant de faire le plein de réfrigérant. Se référer à Système de commande de température à la page 5-2.
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
Spécifications
9-7
CX-5_8DV3-EC-14K_Edition2 Page655
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K

Black plate (656,1)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt UNECE
*1(SAE)
PharesPhares à
halogèneFeux de route 60 HB3 (9005)
Feux de croisement 55 H11 (H11)
Phares à LEDFeux de route LED
*2―(―)
Feux de croisement LED*2―(―)
Feux de position diurnesAvec phares à
halogène60 HB3 (9005)
Feux de position diurnes/ Feux de
stationnementAvec phares à LED LED
*2―(―)
Clignotants avant/Feux de
stationnement
(Feux de position avant)Avec phares à
halogène27/8―(1157NA)
Clignotants avant/Feux de position
avantAvec phares à LED 28/8―(7444NA)
Antibrouillards
íAvec phares à
halogène55 H11 (H11)
Avec phares à LED LED
*2―(―)
Clignotants latéraux LED*2―(―)
Feu de freinage auxiliaire LED*2―(―)
Clignotants arrière 21 WY21W (7443NA)
Feux de freinage/Feux arrièreAvec phares à
halogène21/5 W21/5W (7443)
Avec phares à LED LED
*2―(―)
Feux arrière (côté hayon)Avec phares à
halogène5 W5W (―)
Avec phares à LED LED
*2―(―)
Feux de position arrièreAvec phares à
halogène5 W5W (―)
Avec phares à LED LED
*2―(―)
Feux de recul 18 W16W (921)
Feux de plaque d'immatriculation 5 W5W (―)
*1 UNECE signifie la Commission économique des Nations Unies pour l'Europe (United Nations Economic
Commission for Europe).
*2 LED est l'abréviation de Light Emitting Diode (diode électroluminescente).
9-8íCertains modèles.
Spécifications
CX-5_8DV3-EC-14K_Edition2 Page656
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K

Black plate (657,1)
Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt UNECE
*1
Eclairage au pavillon (Avant)/Lampes de lecture 8―
Lampes de lecture arrière 8―
Eclairage de compartiment à bagages 8―
Eclairages de miroir de pare-soleil
í2―
*1 UNECE signifie la Commission économique des Nations Unies pour l'Europe (United Nations Economic
Commission for Europe).
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type
que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 6-46.
Après avoir ajusté la pression des pneus, l'initialisation du système de surveillance de la
pression des pneus est obligatoire pour que le système fonctionne normalement.
Se référer à Initialisation du système de surveillance de la pression des pneus à la page
4-163.
Roue de secours standard
Etats-Unis et Canada
(SKYACTIV-G 2.0)
Taille de pneuPression de gonflage
Avant Arrière
P225/65R17 100H 230 kPa (34 psi) 230 kPa (34 psi)
(SKYACTIV-G 2.5)
Taille de pneuPression de gonflage
Avant Arrière
P225/65R17 100H 230 kPa (34 psi) 230 kPa (34 psi)
P225/55R19 99V 250 kPa (36 psi) 250 kPa (36 psi)
Spécifications
9-9íCertains modèles. CX-5_8DV3-EC-14K_Edition2 Page657
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K

Black plate (658,1)
Mexique
Taille de pneuPression de gonflage
Jusqu'à 3 personnes―A pleine charge
225/65R17 102VAvant 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Arrière 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VAvant 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Arrière 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Poids d'une personne: environ 75 kg
Roue de secours à usage temporaire
(Etats-Unis et Canada)
Taille de pneu Pression de gonflage
T145/90D16 106M 420 kPa (60 psi)
(Mexique)
Taille de pneu Pression de gonflage
185/80R17 95M 250 kPa (2,5 bar, 36 psi)
Couple de serrage des écrous de roue
Lors de l'installation d'un pneu, serrer l'écrou de roue au couple suivant.
108―147 N·m (12―14 kgf·m, 80―108 ft·lbf)
qFusibles
Se référer à Fusibles à la page 6-60.
9-10
Spécifications
CX-5_8DV3-EC-14K_Edition2 Page658
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K

Black plate (659,1)
Fonctions de personnalisation
Les fonctionnalités de personnalisation suivantes peuvent être réglées ou modifiées par un concessionnaire agréé
Mazda. S'adresser à un concessionnaire agréé Mazda pour plus de détails.
De plus, certaines des fonctionnalités de personnalisation peuvent être modifiées par le client.
Les fonctionnalités de personnalisation qui peuvent être modifiées varient selon les marchés et les spécifications.
Les réglages peuvent être modifiés en opérant l'écran d'affichage central.Les réglages peuvent être modifiés en opérant les interrupteurs de véhicule.Les réglages ne peuvent être modifiés que par un concessionnaire agréé Mazda.
Fonctions de personnalisation
9-11
CX-5_8DV3-EC-14K_Edition2 Page659
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K

Black plate (660,1)
Dénomination FonctionRéglage
en usineRéglages
disponi-
blesMéthode de modification des
réglages
Sécurité
Assistance
de freinage
intelligent
Ville
(SCBS)
Se référer à
Assistance
de freinage
intelligent
Ville
(SCBS) à la
page 4-138.Il est possible de modifier le
système de façon que le
système d'assistance de frein
intelligent Ville (SCBS) ne
s'enclenche pas.
*1
Activé Activé/OffSe référer
à Réglages
à la page
5-53.――
Assistance
au freinage
intelligent
(SBS)
Se référer à
Assistance
au freinage
intelligent
(SBS) à la
page 4-143.Il est possible de modifier le
système de façon que
l'assistance au freinage
intelligent (SBS) ne s'enclenche
pas.
*1
Activé Activé/OffSe référer
à Réglages
à la page
5-53.―
Il est possible de modifier la
valeur de la distance à laquelle
l'avertissement de collision
s'enclenche.Proche
Proche/ÉloignéSe référer
à Réglages
à la page
5-53.―
Il est possible de modifier le
volume de l'avertissement de
collision.FortFort/Bas/OffSe référer
à Réglages
à la page
5-53.―
9-12
Fonctions de personnalisation
CX-5_8DV3-EC-14K_Edition2 Page660
Thursday, December 25 2014 10:28 AM
Form No.8DV3-EC-14K
