MAZDA MODEL CX-5 2017 Betriebsanleitung (in German)

4–14 8
Beim Fahren
i-ACTIVSENSE

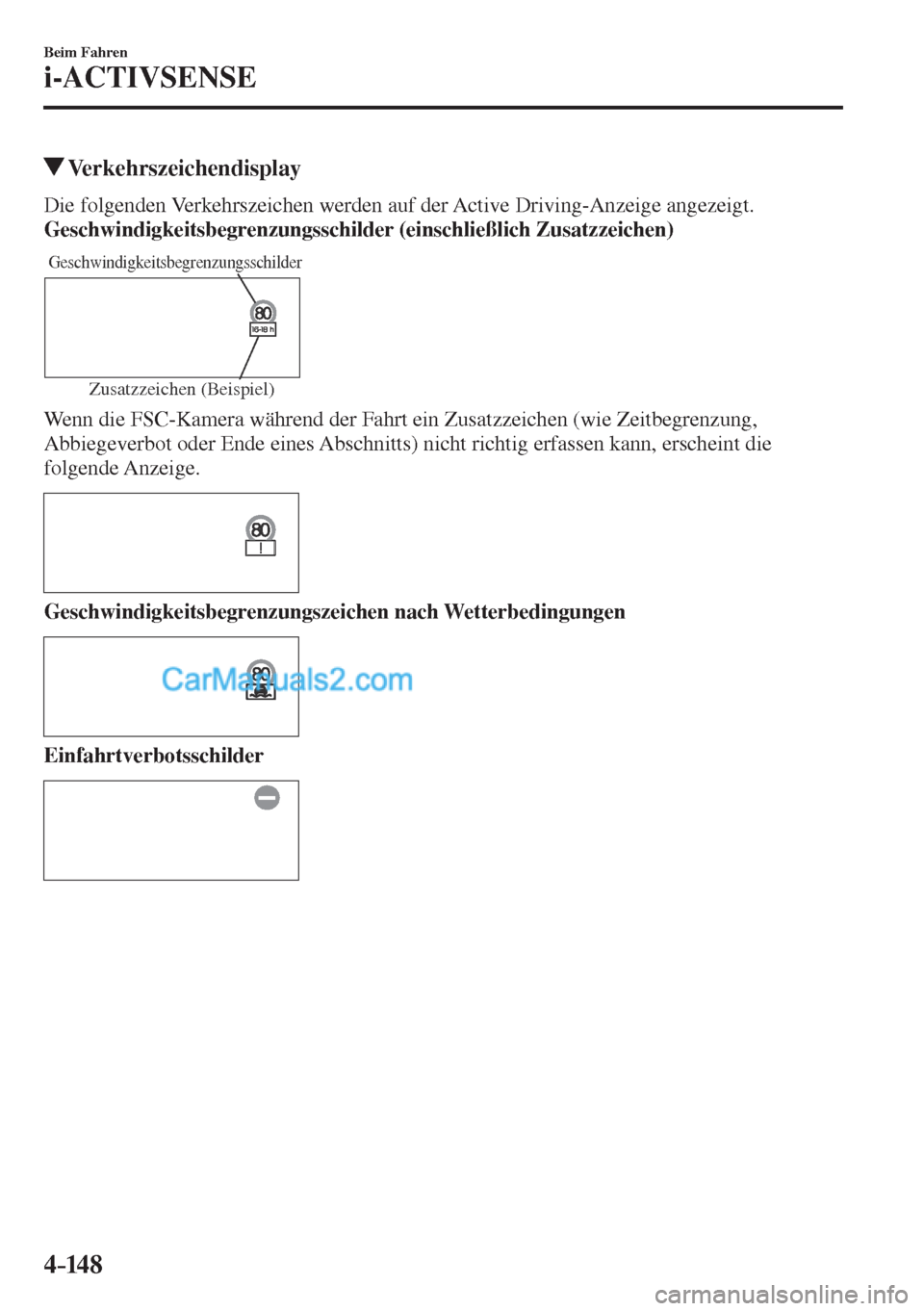

Verkehrszeichendisplay
Die folgenden Verkehrszeichen werden auf der Active Driving-Anzeige angezeigt.
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)

Geschwindigkeitsbegrenzungsschilder
Zusatzzeichen (Beispiel)
Wenn die FSC-Kamera während der Fahrt ein Zusatzzeichen (wie Zeitbegrenzung,
Abbiegeverbot oder Ende eines Abschnitts) nicht richtig erfassen kann, erscheint die
folgende Anzeige.


Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen


Einfahrtverbotsschilder

4–149
Beim Fahren
i-ACTIVSENSE

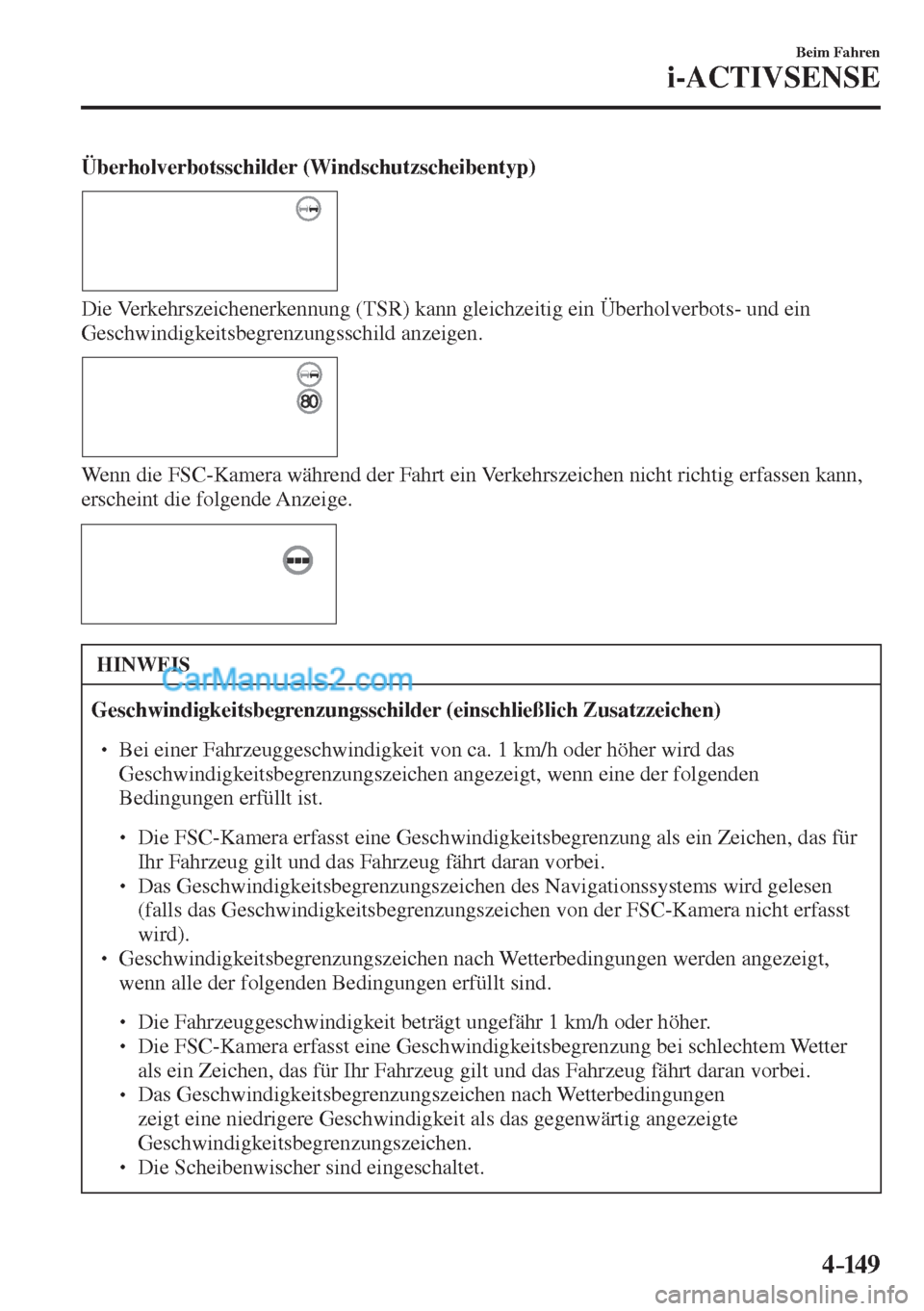

Überholverbotsschilder (Windschutzscheibentyp)


Die Verkehrszeichenerkennung (TSR) kann gleichzeitig ein Überholverbots- und ein
Geschwindigkeitsbegrenzungsschild anzeigen.


Wenn die FSC-Kamera während der Fahrt ein Verkehrszeichen nicht richtig erfassen kann,
erscheint die folgende Anzeige.


HINWEIS
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)

 Bei einer Fahrzeuggeschwindigkeit von ca. 1 km/h oder höher wird das
Geschwindigkeitsbegrenzungszeichen angezeigt, wenn eine der folgenden
Bedingungen erfüllt ist.



 Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung als ein Zeichen, das für
Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.



 Das Geschwindigkeitsbegrenzungszeichen des Navigationssystems wird gelesen
(falls das Geschwindigkeitsbegrenzungszeichen von der FSC-Kamera nicht erfasst
wird).

 Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen werden angezeigt,
wenn alle der folgenden Bedingungen erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.



 Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung bei schlechtem Wetter
als ein Zeichen, das für Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.



 Das Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen
zeigt eine niedrigere Geschwindigkeit als das gegenwärtig angezeigte
Geschwindigkeitsbegrenzungszeichen.



 Die Scheibenwischer sind eingeschaltet.

4–150
Beim Fahren
i-ACTIVSENSE
HINWEIS

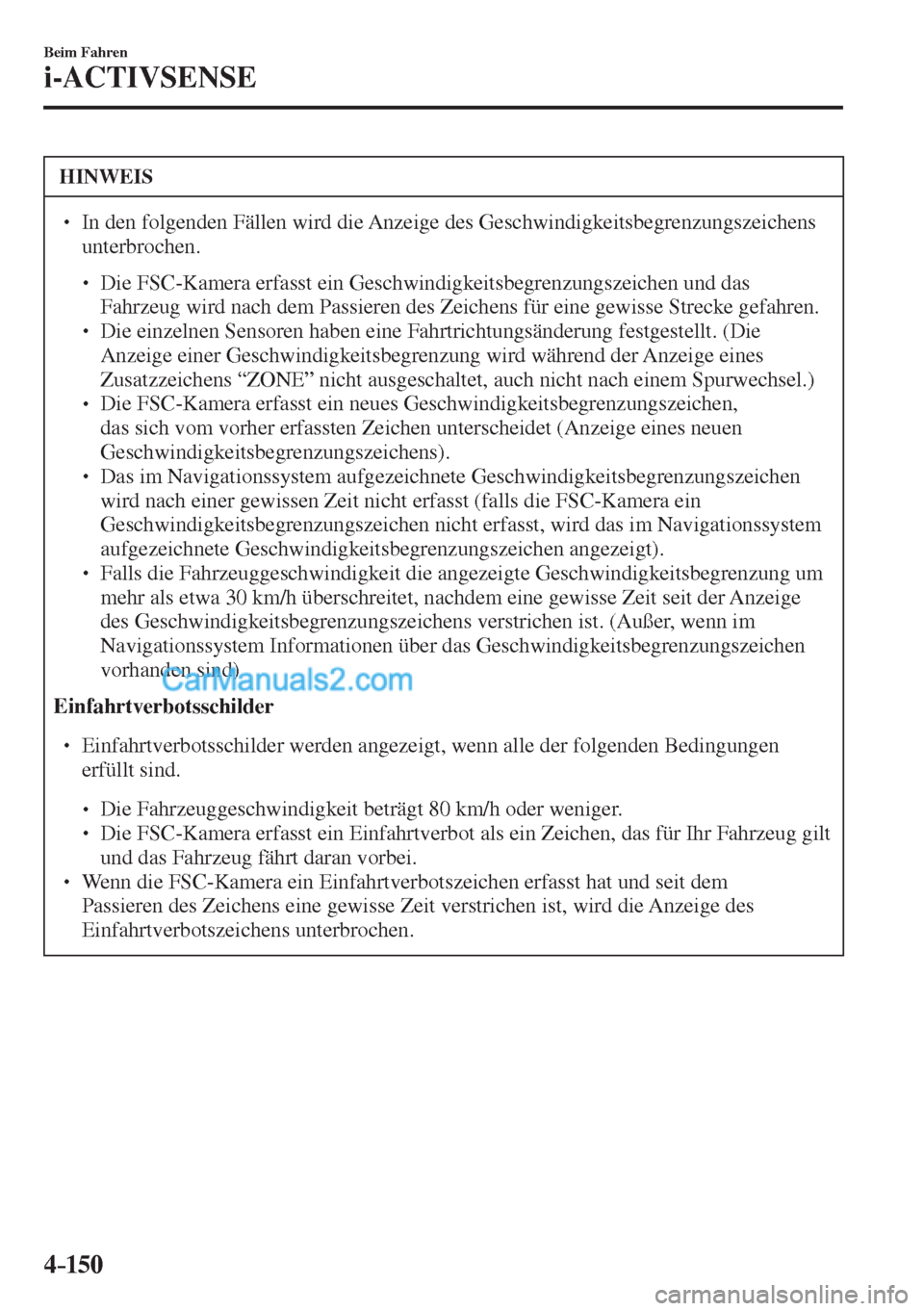

  In den folgenden Fällen wird die Anzeige des Geschwindigkeitsbegrenzungszeichens
unterbrochen.




 Die FSC-Kamera erfasst ein Geschwindigkeitsbegrenzungszeichen und das
Fahrzeug wird nach dem Passieren des Zeichens für eine gewisse Strecke gefahren.



 Die einzelnen Sensoren haben eine Fahrtrichtungsänderung festgestellt. (Die
Anzeige einer Geschwindigkeitsbegrenzung wird während der Anzeige eines
Zusatzzeichens “ZONE” nicht ausgeschaltet, auch nicht nach einem Spurwechsel.)



 Die FSC-Kamera erfasst ein neues Geschwindigkeitsbegrenzungszeichen,
das sich vom vorher erfassten Zeichen unterscheidet (Anzeige eines neuen
Geschwindigkeitsbegrenzungszeichens).



 Das im Navigationssystem aufgezeichnete Geschwindigkeitsbegrenzungszeichen
wird nach einer gewissen Zeit nicht erfasst (falls die FSC-Kamera ein
Geschwindigkeitsbegrenzungszeichen nicht erfasst, wird das im Navigationssystem
aufgezeichnete Geschwindigkeitsbegrenzungszeichen angezeigt).



 Falls die Fahrzeuggeschwindigkeit die angezeigte Geschwindigkeitsbegrenzung um
mehr als etwa 30 km/h überschreitet, nachdem eine gewisse Zeit seit der Anzeige
des Geschwindigkeitsbegrenzungszeichens verstrichen ist. (Außer, wenn im
Navigationssystem Informationen über das Geschwindigkeitsbegrenzungszeichen
vorhanden sind)

Einfahrtverbotsschilder

 Einfahrtverbotsschilder werden angezeigt, wenn alle der folgenden Bedingungen
erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt 80 km/h oder weniger.



 Die FSC-Kamera erfasst ein Einfahrtverbot als ein Zeichen, das für Ihr Fahrzeug gilt
und das Fahrzeug fährt daran vorbei.

 Wenn die FSC-Kamera ein Einfahrtverbotszeichen erfasst hat und seit dem
Passieren des Zeichens eine gewisse Zeit verstrichen ist, wird die Anzeige des
Einfahrtverbotszeichens unterbrochen.

4–151
Beim Fahren
i-ACTIVSENSE
HINWEIS

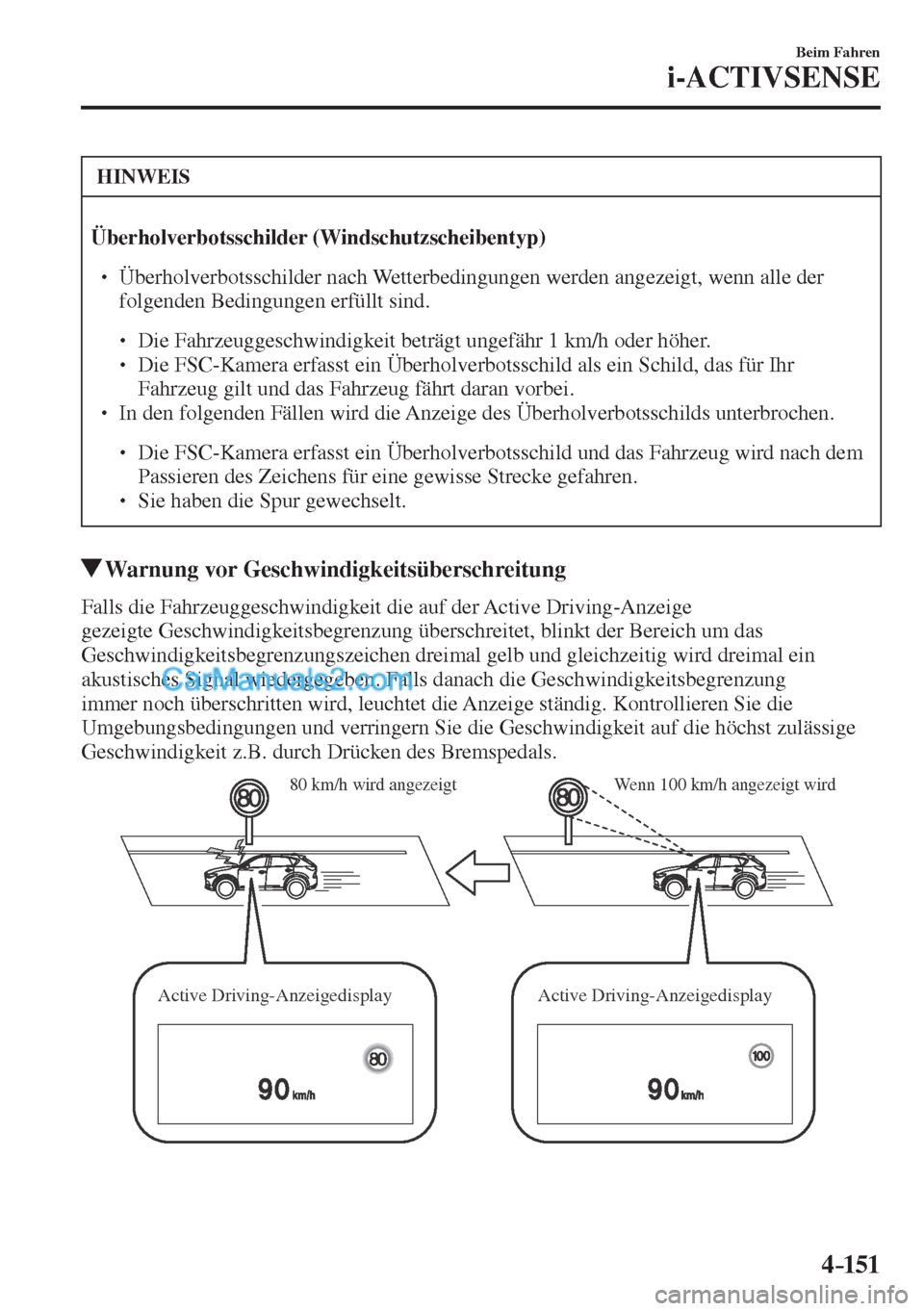

Überholverbotsschilder (Windschutzscheibentyp)

 Überholverbotsschilder nach Wetterbedingungen werden angezeigt, wenn alle der
folgenden Bedingungen erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.



 Die FSC-Kamera erfasst ein Überholverbotsschild als ein Schild, das für Ihr
Fahrzeug gilt und das Fahrzeug fährt daran vorbei.

 In den folgenden Fällen wird die Anzeige des Überholverbotsschilds unterbrochen.



 Die FSC-Kamera erfasst ein Überholverbotsschild und das Fahrzeug wird nach dem
Passieren des Zeichens für eine gewisse Strecke gefahren.



 Sie haben die Spur gewechselt.
Warnung vor Geschwindigkeitsüberschreitung
Falls die Fahrzeuggeschwindigkeit die auf der Active Driving-Anzeige
gezeigte Geschwindigkeitsbegrenzung überschreitet, blinkt der Bereich um das
Geschwindigkeitsbegrenzungszeichen dreimal gelb und gleichzeitig wird dreimal ein
akustisches Signal wiedergegeben. Falls danach die Geschwindigkeitsbegrenzung
immer noch überschritten wird, leuchtet die Anzeige ständig. Kontrollieren Sie die
Umgebungsbedingungen und verringern Sie die Geschwindigkeit auf die höchst zulässige
Geschwindigkeit z.B. durch Drücken des Bremspedals.

Wenn 100 km/h angezeigt wird 80 km/h wird angezeigt
Active Driving-Anzeigedisplay Active Driving-Anzeigedisplay

4–152
Beim Fahren
i-ACTIVSENSE

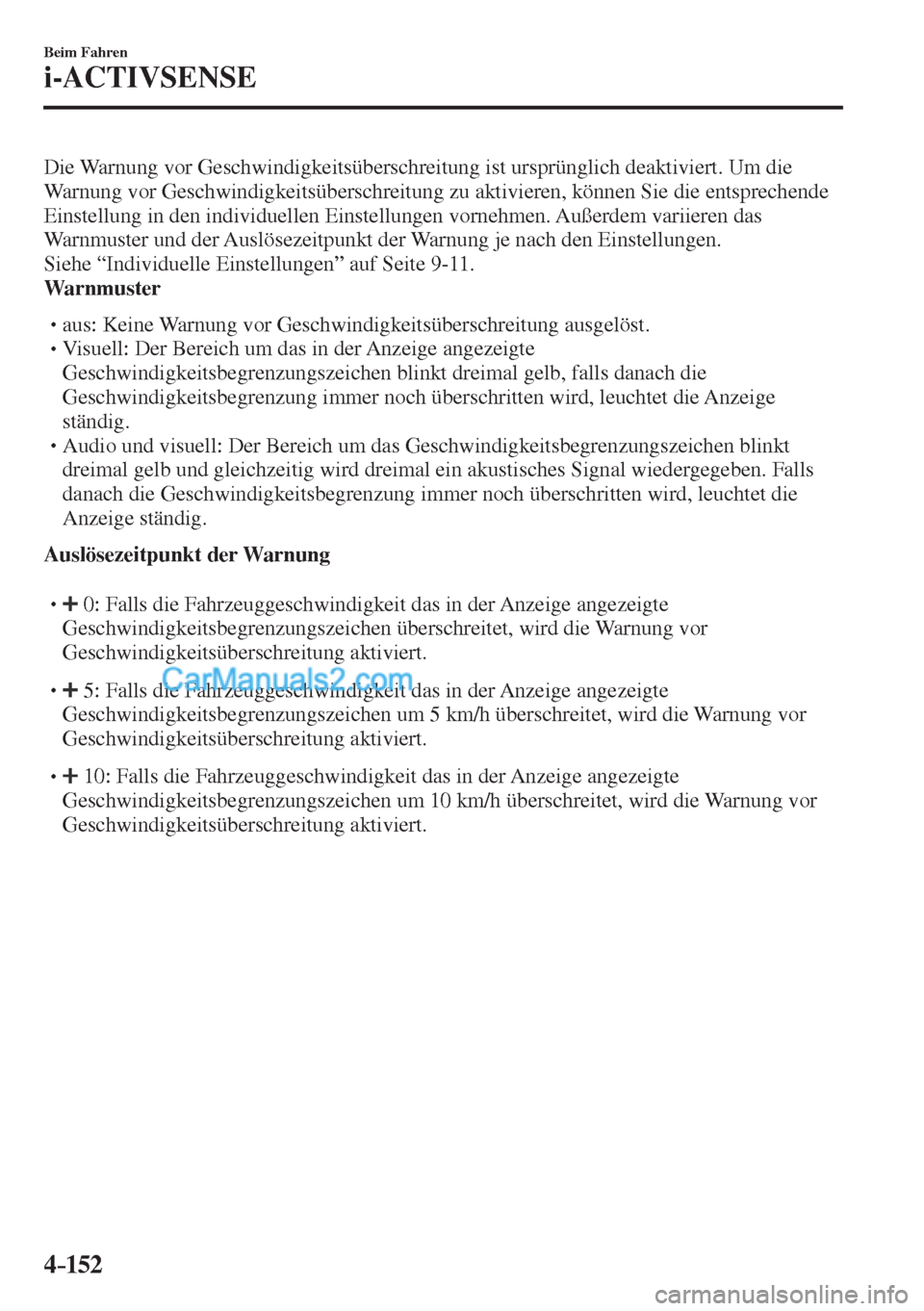

Die Warnung vor Geschwindigkeitsüberschreitung ist ursprünglich deaktiviert. Um die
Warnung vor Geschwindigkeitsüberschreitung zu aktivieren, können Sie die entsprechende
Einstellung in den individuellen Einstellungen vornehmen. Außerdem variieren das
Warnmuster und der Auslösezeitpunkt der Warnung je nach den Einstellungen.
Siehe “Individuelle Einstellungen” auf Seite 9-11 .
Warnmuster




 aus: Keine Warnung vor Geschwindigkeitsüberschreitung ausgelöst.



 Visuell: Der Bereich um das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen blinkt dreimal gelb, falls danach die
Geschwindigkeitsbegrenzung immer noch überschritten wird, leuchtet die Anzeige
ständig.



 Audio und visuell: Der Bereich um das Geschwindigkeitsbegrenzungszeichen blinkt
dreimal gelb und gleichzeitig wird dreimal ein akustisches Signal wiedergegeben. Falls
danach die Geschwindigkeitsbegrenzung immer noch überschritten wird, leuchtet die
Anzeige ständig.

Auslösezeitpunkt der Warnung




 0: Falls die Fahrzeuggeschwindigkeit das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen überschreitet, wird die Warnung vor
Geschwindigkeitsüberschreitung aktiviert.



 5: Falls die Fahrzeuggeschwindigkeit das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen um 5 km/h überschreitet, wird die Warnung vor
Geschwindigkeitsüberschreitung aktiviert.



 10: Falls die Fahrzeuggeschwindigkeit das in der Anzeige angezeigte
Geschwindigkeitsbegrenzungszeichen um 10 km/h überschreitet, wird die Warnung vor
Geschwindigkeitsüberschreitung aktiviert.

4–153
Beim Fahren
i-ACTIVSENSE
HINWEIS

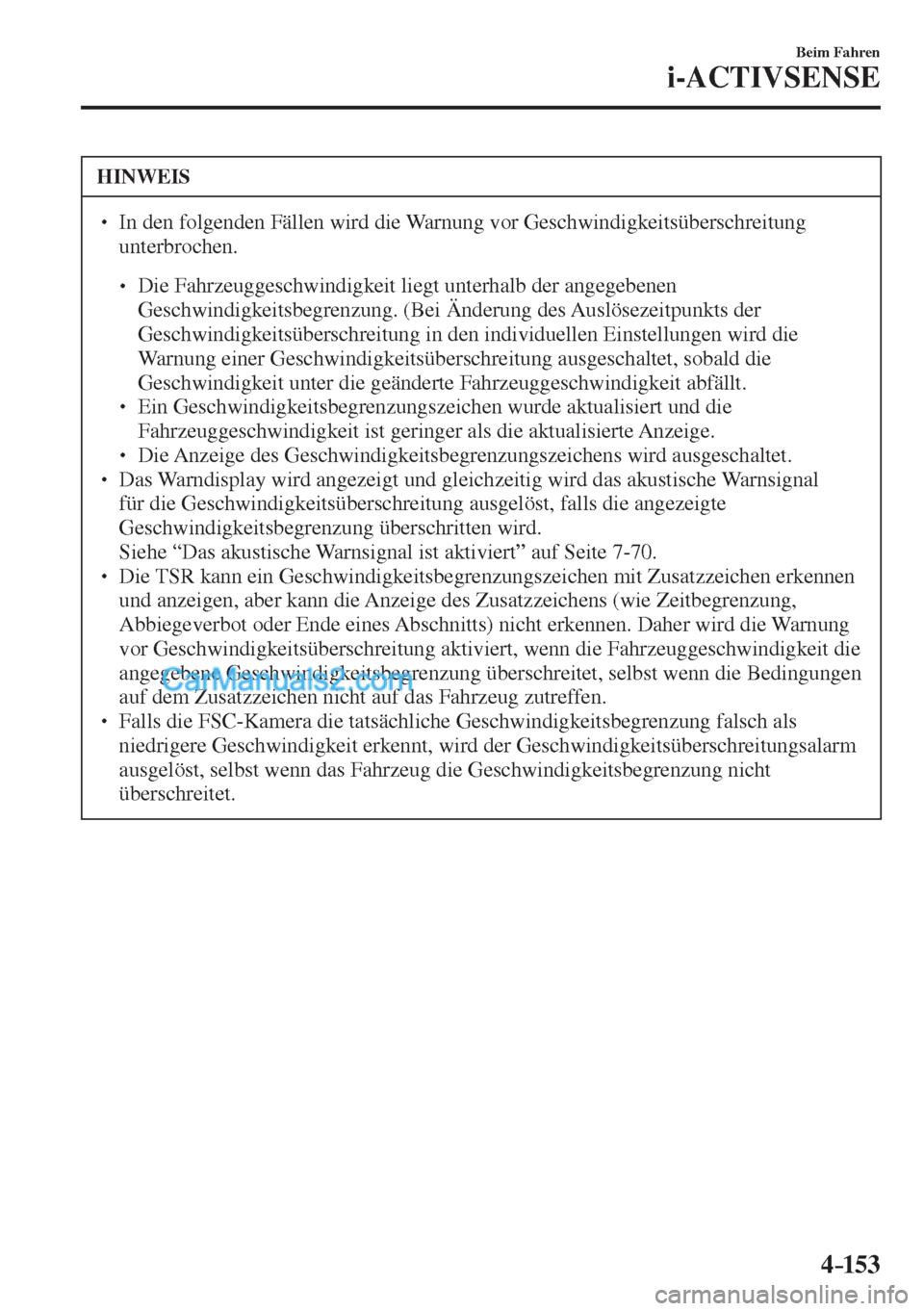

  In den folgenden Fällen wird die Warnung vor Geschwindigkeitsüberschreitung
unterbrochen.



 Die Fahrzeuggeschwindigkeit liegt unterhalb der angegebenen
Geschwindigkeitsbegrenzung. (Bei Änderung des Auslösezeitpunkts der
Geschwindigkeitsüberschreitung in den individuellen Einstellungen wird die
Warnung einer Geschwindigkeitsüberschreitung ausgeschaltet, sobald die
Geschwindigkeit unter die geänderte Fahrzeuggeschwindigkeit abfällt.



 Ein Geschwindigkeitsbegrenzungszeichen wurde aktualisiert und die
Fahrzeuggeschwindigkeit ist geringer als die aktualisierte Anzeige.



 Die Anzeige des Geschwindigkeitsbegrenzungszeichens wird ausgeschaltet.

 Das Warndisplay wird angezeigt und gleichzeitig wird das akustische Warnsignal
für die Geschwindigkeitsüberschreitung ausgelöst, falls die angezeigte
Geschwindigkeitsbegrenzung überschritten wird.
 Siehe “Das akustische Warnsignal ist aktiviert” auf Seite 7-70 .   Die TSR kann ein Geschwindigkeitsbegrenzungszeichen mit Zusatzzeichen erkennen
und anzeigen, aber kann die Anzeige des Zusatzzeichens (wie Zeitbegrenzung,
Abbiegeverbot oder Ende eines Abschnitts) nicht erkennen. Daher wird die Warnung
vor Geschwindigkeitsüberschreitung aktiviert, wenn die Fahrzeuggeschwindigkeit die
angegebene Geschwindigkeitsbegrenzung überschreitet, selbst wenn die Bedingungen
auf dem Zusatzzeichen nicht auf das Fahrzeug zutreffen.
  Falls die FSC-Kamera die tatsächliche Geschwindigkeitsbegrenzung falsch als
niedrigere Geschwindigkeit erkennt, wird der Geschwindigkeitsüberschreitungsalarm
ausgelöst, selbst wenn das Fahrzeug die Geschwindigkeitsbegrenzung nicht
überschreitet.

4–154
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

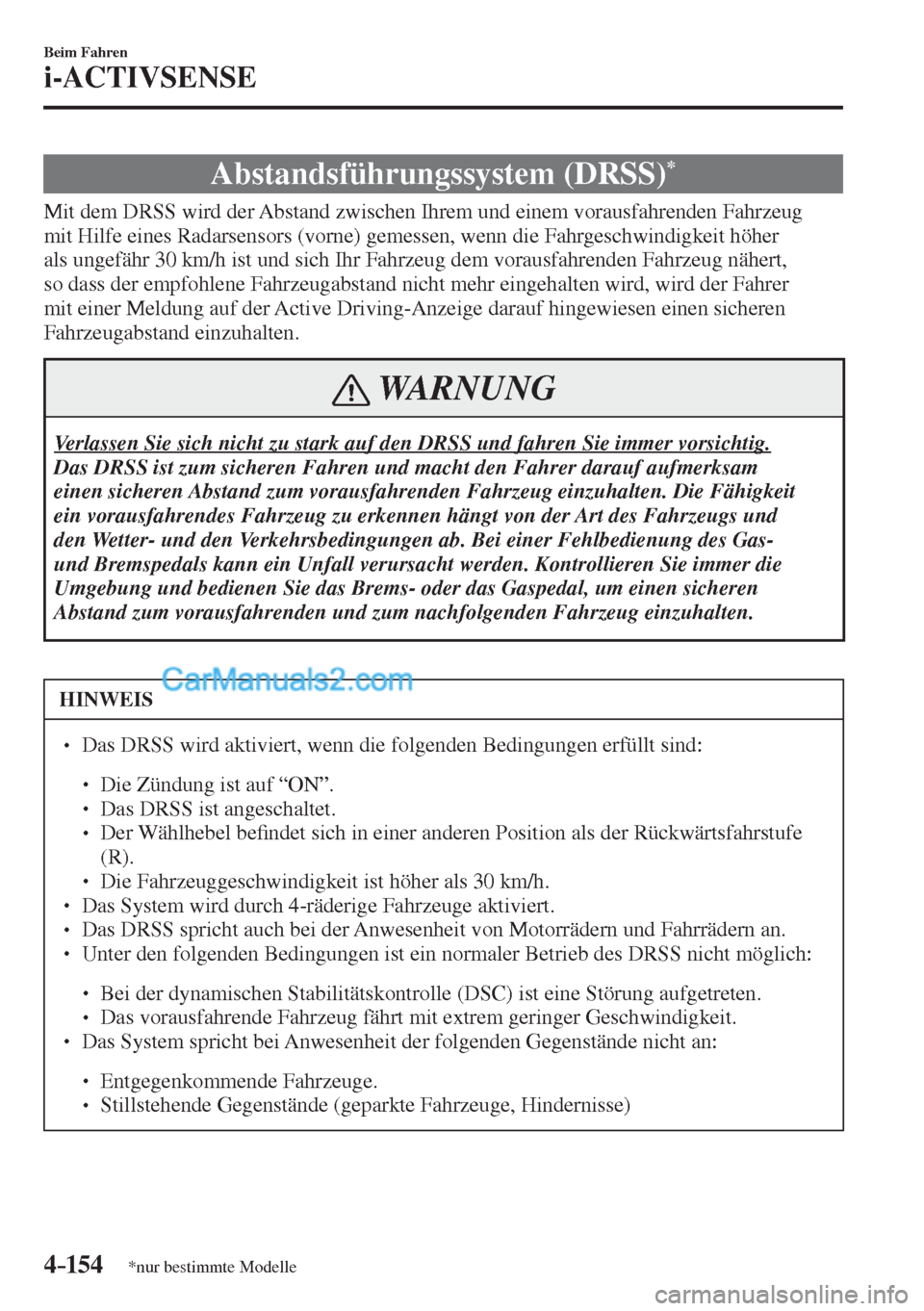

Abstandsführungssystem (DRSS) *
Mit dem DRSS wird der Abstand zwischen Ihrem und einem vorausfahrenden Fahrzeug
mit Hilfe eines Radarsensors (vorne) gemessen, wenn die Fahrgeschwindigkeit höher
als ungefähr 30 km/h ist und sich Ihr Fahrzeug dem vorausfahrenden Fahrzeug nähert,
so dass der empfohlene Fahrzeugabstand nicht mehr eingehalten wird, wird der Fahrer
mit einer Meldung auf der Active Driving-Anzeige darauf hingewiesen einen sicheren
Fahrzeugabstand einzuhalten.
WARNUNG
Verlassen Sie sich nicht zu stark auf den DRSS und fahren Sie immer vorsichtig.
Das DRSS ist zum sicheren Fahren und macht den Fahrer darauf aufmerksam
einen sicheren Abstand zum vorausfahrenden Fahrzeug einzuhalten. Die Fähigkeit
ein vorausfahrendes Fahrzeug zu erkennen hängt von der Art des Fahrzeugs und
den Wetter- und den Verkehrsbedingungen ab. Bei einer Fehlbedienung des Gas-
und Bremspedals kann ein Unfall verursacht werden. Kontrollieren Sie immer die
Umgebung und bedienen Sie das Brems- oder das Gaspedal, um einen sicheren
Abstand zum vorausfahrenden und zum nachfolgenden Fahrzeug einzuhalten.
HINWEIS
  Das DRSS wird aktiviert, wenn die folgenden Bedingungen erfüllt sind:



 Die Zündung ist auf “ON”.



 Das DRSS ist angeschaltet.



 Der Wählhebel be¿ ndet sich in einer anderen Position als der Rückwärtsfahrstufe
(R).



 Die Fahrzeuggeschwindigkeit ist höher als 30 km/h.

 Das System wird durch 4-räderige Fahrzeuge aktiviert.
 Das DRSS spricht auch bei der Anwesenheit von Motorrädern und Fahrrädern an.
 Unter den folgenden Bedingungen ist ein normaler Betrieb des DRSS nicht möglich:



 Bei der dynamischen Stabilitätskontrolle (DSC) ist eine Störung aufgetreten.



 Das vorausfahrende Fahrzeug fährt mit extrem geringer Geschwindigkeit.

 Das System spricht bei Anwesenheit der folgenden Gegenstände nicht an:



 Entgegenkommende Fahrzeuge.



 Stillstehende Gegenstände (geparkte Fahrzeuge, Hindernisse)

4–155
Beim Fahren
i-ACTIVSENSE

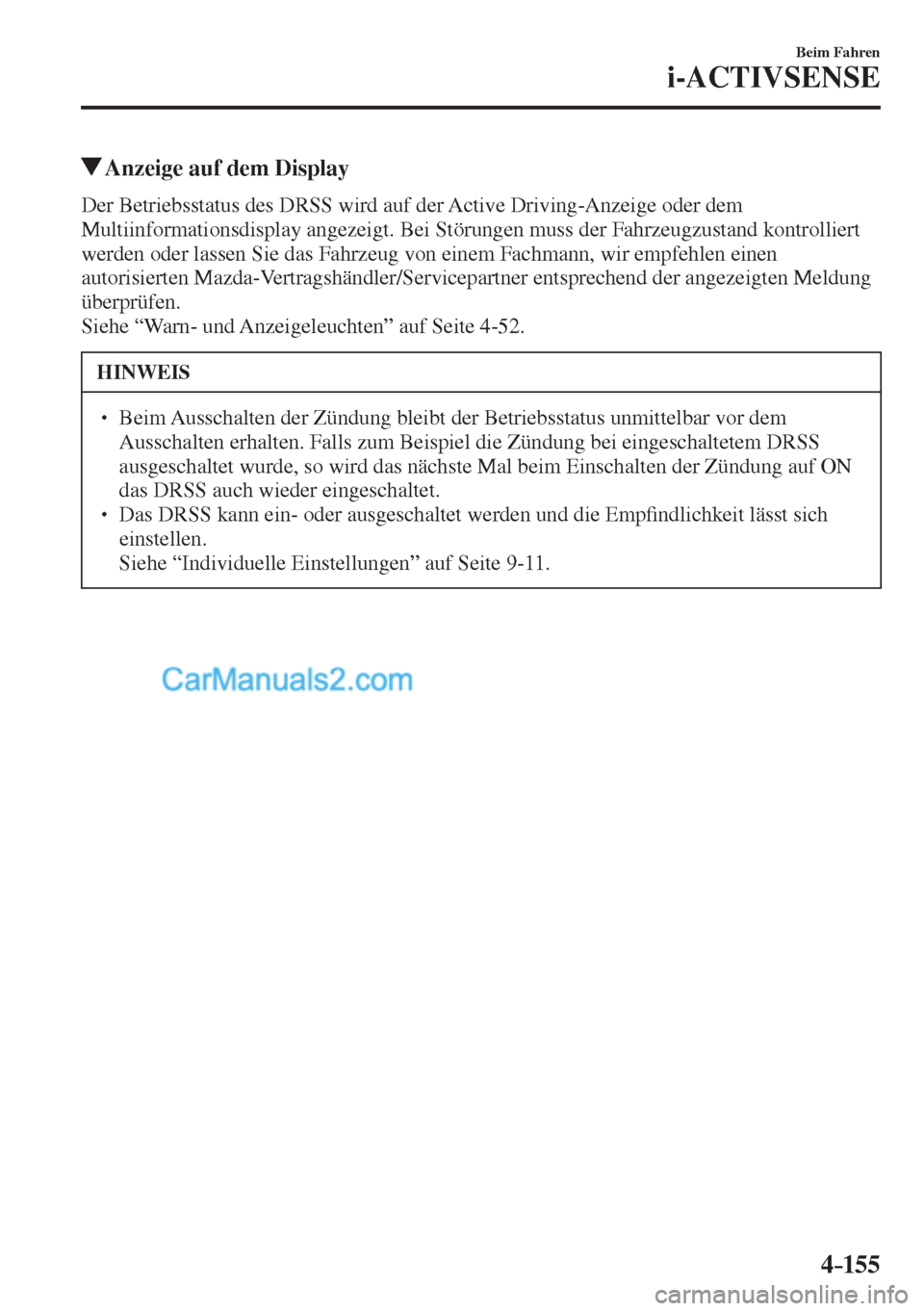

Anzeige auf dem Display
Der Betriebsstatus des DRSS wird auf der Active Driving-Anzeige oder dem
Multiinformationsdisplay angezeigt. Bei Störungen muss der Fahrzeugzustand kontrolliert
werden oder lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner entsprechend der angezeigten Meldung
überprüfen.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-52 .
HINWEIS
  Beim Ausschalten der Zündung bleibt der Betriebsstatus unmittelbar vor dem
Ausschalten erhalten. Falls zum Beispiel die Zündung bei eingeschaltetem DRSS
ausgeschaltet wurde, so wird das nächste Mal beim Einschalten der Zündung auf ON
das DRSS auch wieder eingeschaltet.
  Das DRSS kann ein- oder ausgeschaltet werden und die Emp¿ ndlichkeit lässt sich
einstellen.
 Siehe “Individuelle Einstellungen” auf Seite 9-11 .

4–156
Beim Fahren
i-ACTIVSENSE

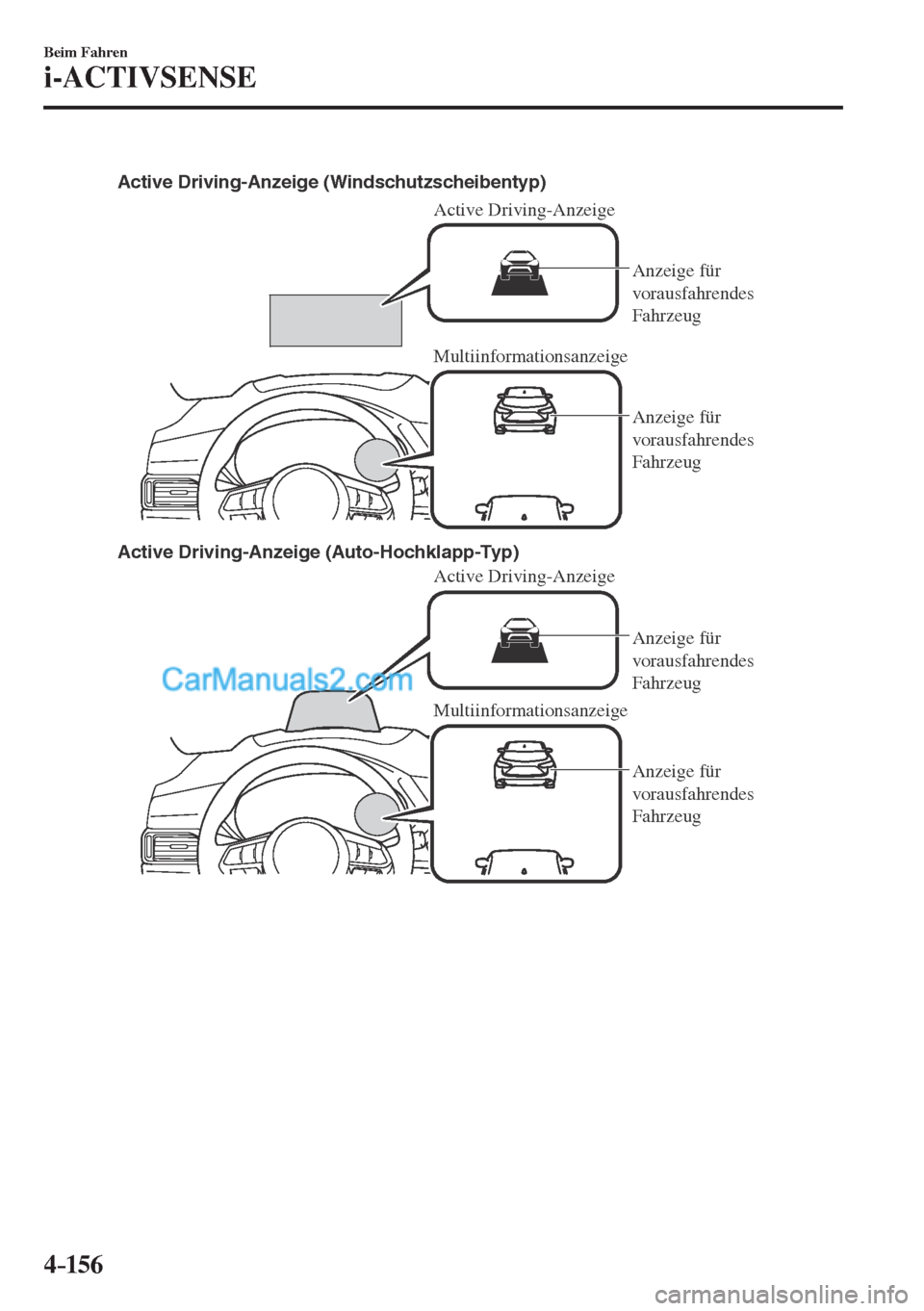

Multiinformationsanzeige Active Driving-Anzeige
Active Driving-Anzeige Active Driving-Anzeige (Windschutzscheibentyp)
Active Driving-Anzeige (Auto-Hochklapp-Typ)Anzeige für
vorausfahrendes
Fahrzeug Anzeige für
vorausfahrendes
Fahrzeug
Multiinformationsanzeige
Anzeige für
vorausfahrendes
Fahrzeug Anzeige für
vorausfahrendes
Fahrzeug

4–157
Beim Fahren
i-ACTIVSENSE

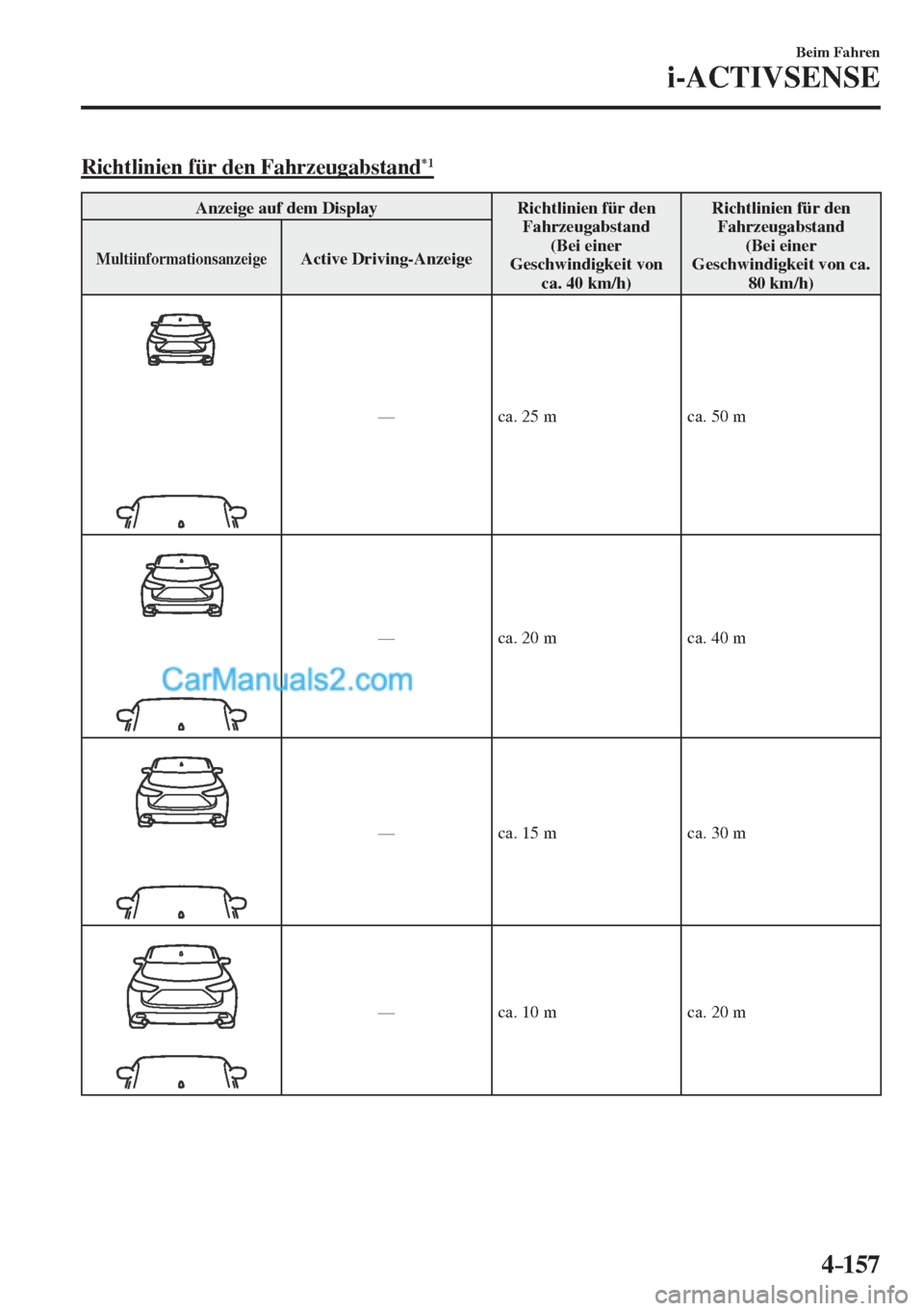

Richtlinien für den Fahrzeugabstand *1
Anzeige auf dem Display Richtlinien für den
Fahrzeugabstand
(Bei einer
Geschwindigkeit von
ca. 40 km/h) Richtlinien für den
Fahrzeugabstand
(Bei einer
Geschwindigkeit von ca.
80 km/h)
Multiinformationsanzeige Active Driving-Anzeige

— ca. 25 m ca. 50 m

— ca. 20 m ca. 40 m

— ca. 15 m ca. 30 m

— ca. 10 m ca. 20 m
