4–118
Beim Fahren
Überwachung des Kraftstoffverbrauchs
*nur bestimmte Modelle
Überwachung des Kraftstoffverbrauchs *
Bei Fahrzeugen mit einem Audiogerät Typ B werden der Kontrollstatus, der
Kraftstoffverbrauch und die Ef¿ zienz *1 durch Betätigung der Symbole in der Anzeige
umgeschaltet und angezeigt.
Außerdem wird nach Abschluss einer Reise die gesamte Energieef¿ zienz auf der
Abschlussanzeige angezeigt, falls diese eingeschaltet ist.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Bildschirm
“Anwendungen” anzuzeigen.
2. Wählen Sie “Verbrauchsanzeige”.
3. Betätigen Sie den Commanderschalter oder berühren Sie den Bildschirm, um das Menü
anzuzeigen.
HINWEIS
Nach der Anzeige des Menüs durch Berühren des Bildschirms wird das Menü nach 6
Sekunden automatisch wieder ausgeschaltet.
4. Wählen Sie ein Symbol für die gewünschte Bedienung im Menü. Die einzelnen Symbole
werden wie folgt verwendet:

Anzeige auf dem Display Kontrollstatus


Die Menüanzeige wird ausgeschaltet.

Anzeige des Anwenderbildschirms.

Umschaltung der Kraftstoffverbrauchsüberwachung
zwischen Kontrollstatus, Kraftstoffverbrauch und
Ef¿ zienz
*1 .

Rückstellung der Kraftstoffverbrauchsdaten.

Anzeige des folgenden Einstellbildschirms. Ein- und Ausschalten der Abschlussanzeige Ein- und Ausschalten der Funktion zum
Synchronisieren der Kraftstoffverbrauchsdaten mit
dem Tageskilometerzähler A (Kombiinstrument des
Typ B)

*1 Mit i-stop-Funktion.

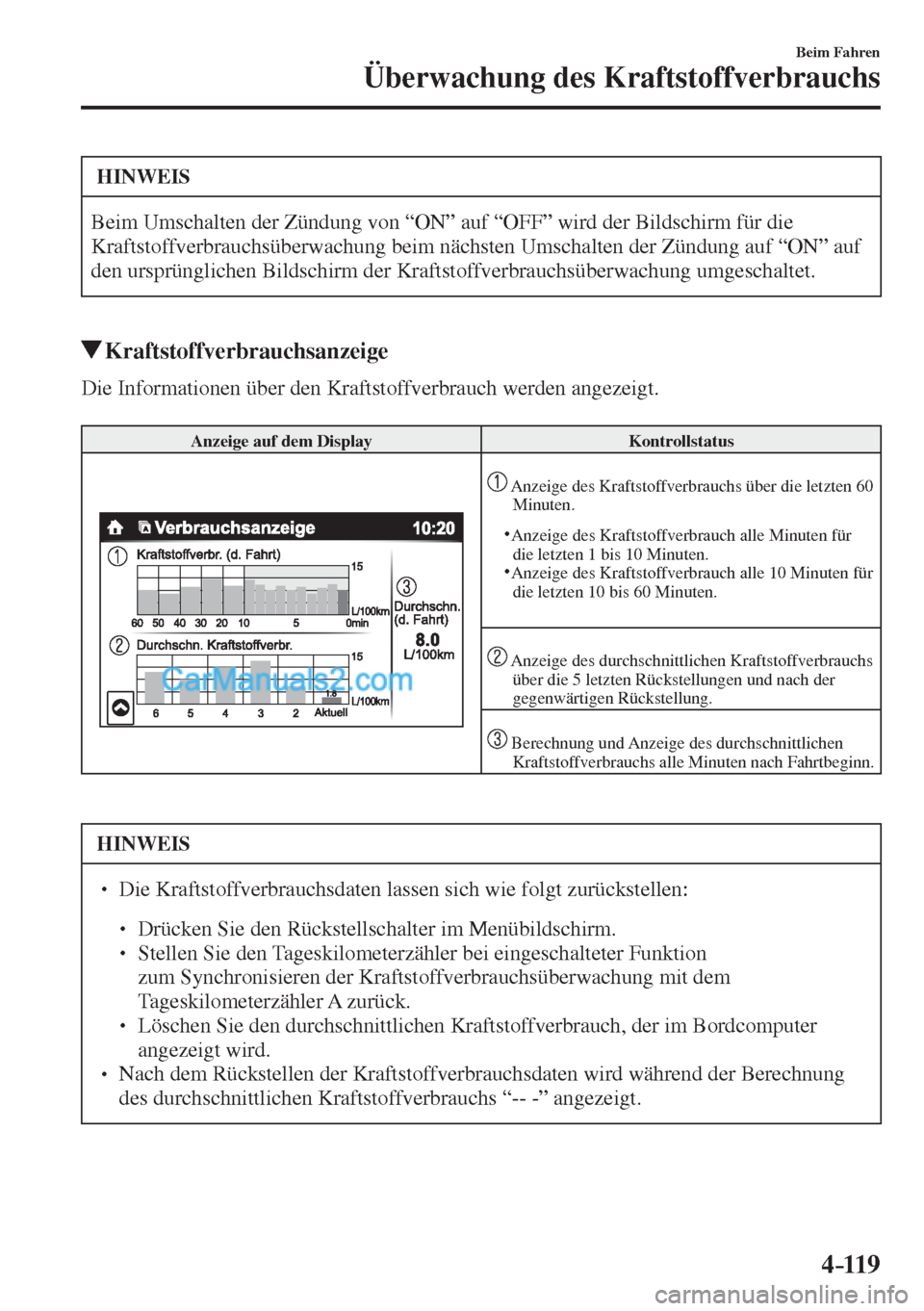

4–119
Beim Fahren
Überwachung des Kraftstoffverbrauchs
HINWEIS
Beim Umschalten der Zündung von “ON” auf “OFF” wird der Bildschirm für die
Kraftstoffverbrauchsüberwachung beim nächsten Umschalten der Zündung auf “ON” auf
den ursprünglichen Bildschirm der Kraftstoffverbrauchsüberwachung umgeschaltet.
Kraftstoffverbrauchsanzeige
Die Informationen über den Kraftstoffverbrauch werden angezeigt.

Anzeige auf dem Display Kontrollstatus


Anzeige des Kraftstoffverbrauchs über die letzten 60
Minuten.
Anzeige des Kraftstoffverbrauch alle Minuten für
die letzten 1 bis 10 Minuten.

Anzeige des Kraftstoffverbrauch alle 10 Minuten für
die letzten 10 bis 60 Minuten.

Anzeige des durchschnittlichen Kraftstoffverbrauchs
über die 5 letzten Rückstellungen und nach der
gegenwärtigen Rückstellung.

Berechnung und Anzeige des durchschnittlichen
Kraftstoffverbrauchs alle Minuten nach Fahrtbeginn.

HINWEIS
  Die Kraftstoffverbrauchsdaten lassen sich wie folgt zurückstellen:



 Drücken Sie den Rückstellschalter im Menübildschirm.



 Stellen Sie den Tageskilometerzähler bei eingeschalteter Funktion
zum Synchronisieren der Kraftstoffverbrauchsüberwachung mit dem
Tageskilometerzähler A zurück.



 Löschen Sie den durchschnittlichen Kraftstoffverbrauch, der im Bordcomputer
angezeigt wird.


 Nach dem Rückstellen der Kraftstoffverbrauchsdaten wird während der Berechnung
des durchschnittlichen Kraftstoffverbrauchs “-- -” angezeigt.

4–120
Beim Fahren
Überwachung des Kraftstoffverbrauchs
Statusanzeige (mit i-stop-Funktion)
Der i-stop-Displaystatus wird angezeigt.

Anzeige auf dem Display Kontrollstatus


Anzeige der Betriebsbereitschaft der i-stop-
Funktion.

Anzeige der fahrzeugseitigen Betriebsbereitschaft
der i-stop-Funktion (Motor, Batterie und A/C) mit
Symbolfarben. Mit Blau wird angezeigt, dass die
i-stop-Funktion betriebsbereit ist, mit Grau wird
angezeigt, dass die Funktion nicht betriebsbereit ist.


Statusanzeige der i-stop-Funktion bei stillstehendem
Fahrzeug.

Anzeige bei deaktivierter i-stop-Funktion für die
Aktivierung der Funktion.

Anzeige der Betriebszeit der i-stop-Funktion und der
gesamten Betriebszeit

Der Status der i-stop-Funktion wird durch die Farbe
des Motorbereichs angezeigt. Bei Betätigung der
i-stop-Funktion ist die Farbe blau, bei Nicht-
Betätigung ist die Farbe grau.

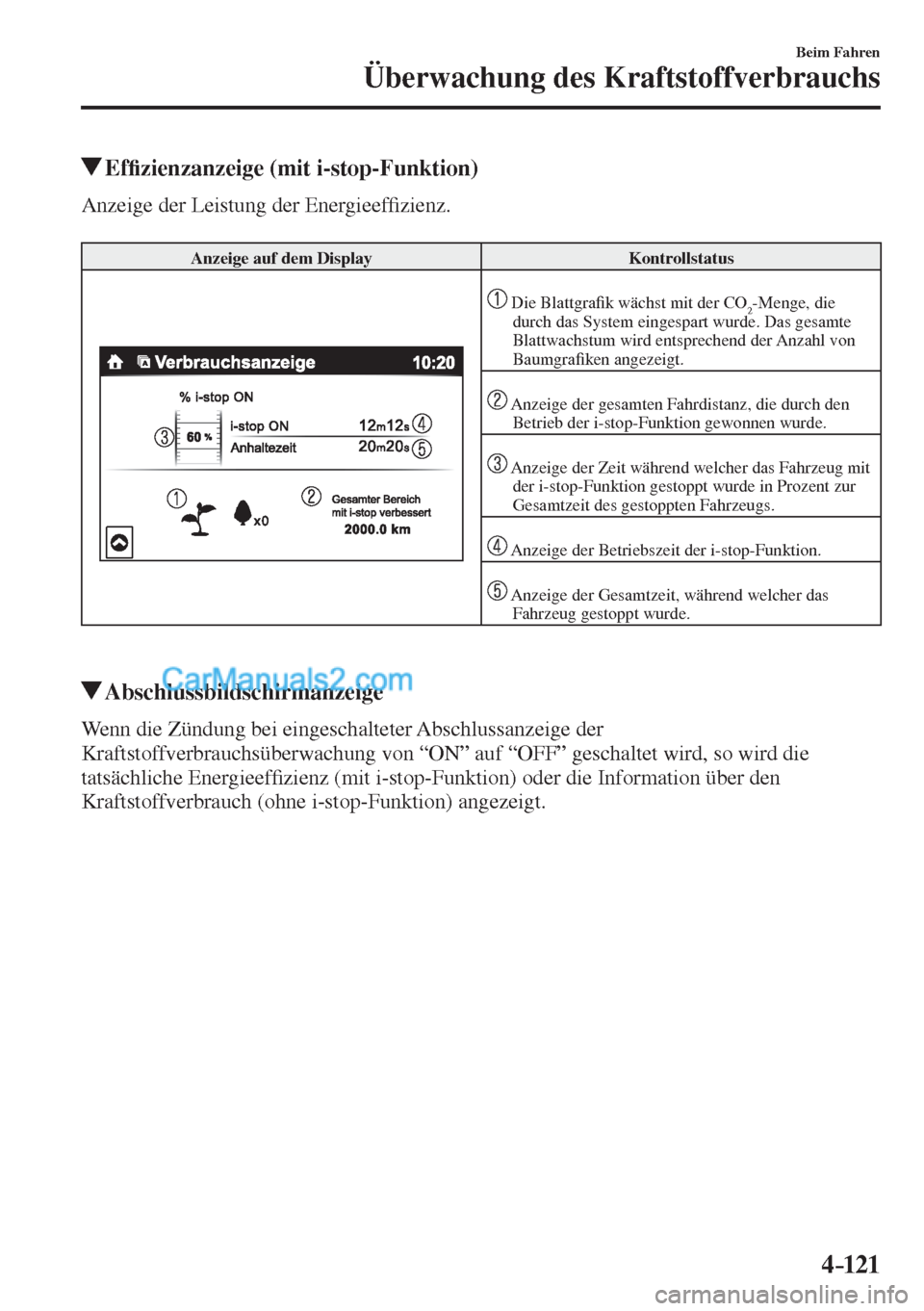

4–121
Beim Fahren
Überwachung des Kraftstoffverbrauchs
Ef¿ zienzanzeige (mit i-stop-Funktion)
Anzeige der Leistung der Energieef¿ zienz.

Anzeige auf dem Display Kontrollstatus


Die Blattgra¿ k wächst mit der CO 2 -Menge, die
durch das System eingespart wurde. Das gesamte
Blattwachstum wird entsprechend der Anzahl von
Baumgra¿ ken angezeigt.

Anzeige der gesamten Fahrdistanz, die durch den
Betrieb der i-stop-Funktion gewonnen wurde.

Anzeige der Zeit während welcher das Fahrzeug mit
der i-stop-Funktion gestoppt wurde in Prozent zur
Gesamtzeit des gestoppten Fahrzeugs.

Anzeige der Betriebszeit der i-stop-Funktion.

Anzeige der Gesamtzeit, während welcher das
Fahrzeug gestoppt wurde.

Abschlussbildschirmanzeige
Wenn die Zündung bei eingeschalteter Abschlussanzeige der
Kraftstoffverbrauchsüberwachung von “ON” auf “OFF” geschaltet wird, so wird die
tatsächliche Energieef¿ zienz (mit i-stop-Funktion) oder die Information über den
Kraftstoffverbrauch (ohne i-stop-Funktion) angezeigt.

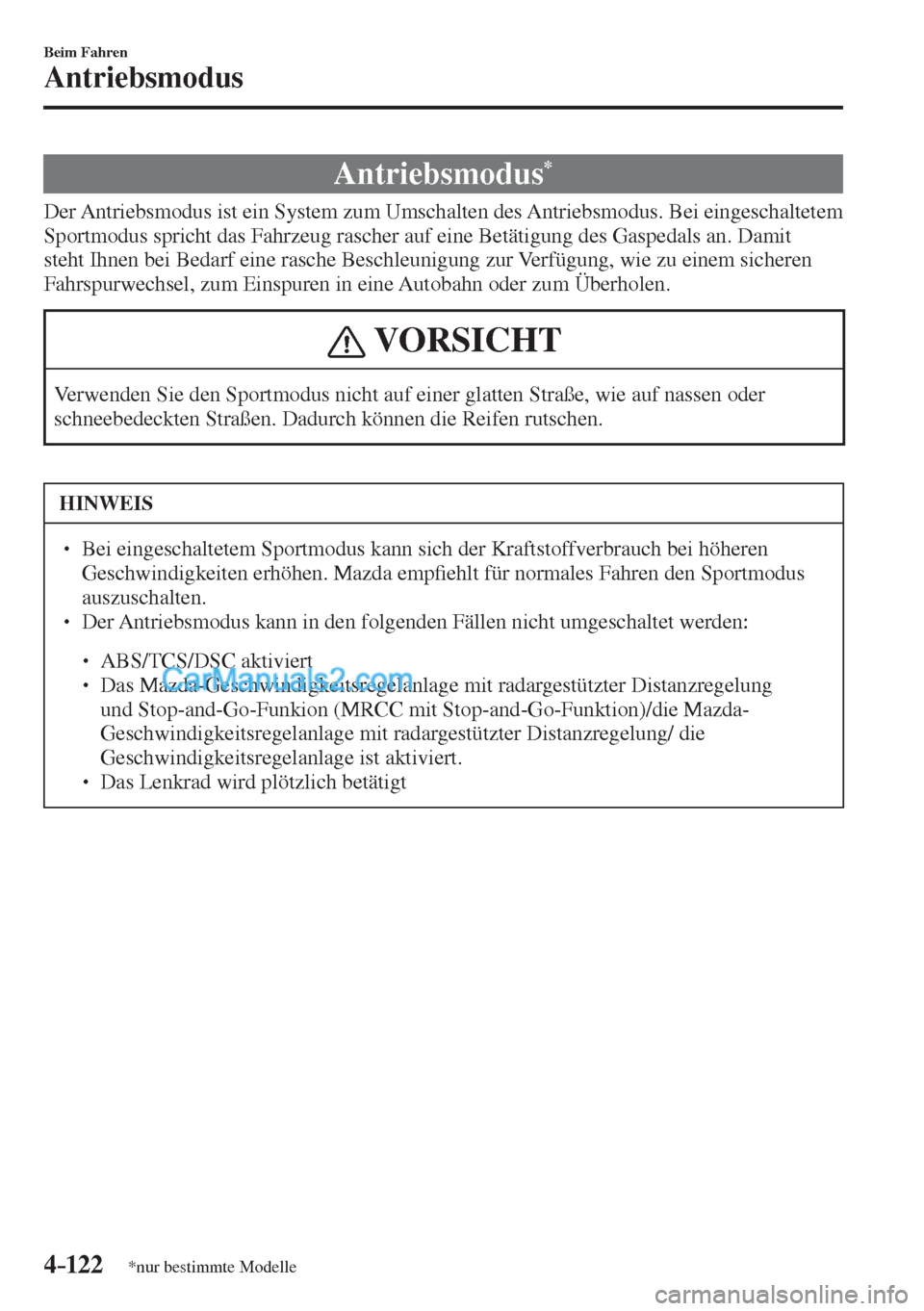

4–122
Beim Fahren
Antriebsmodus
*nur bestimmte Modelle
Antriebsmodus *
Der Antriebsmodus ist ein System zum Umschalten des Antriebsmodus. Bei eingeschaltetem
Sportmodus spricht das Fahrzeug rascher auf eine Betätigung des Gaspedals an. Damit
steht Ihnen bei Bedarf eine rasche Beschleunigung zur Verfügung, wie zu einem sicheren
Fahrspurwechsel, zum Einspuren in eine Autobahn oder zum Überholen.
VORSICHT
Verwenden Sie den Sportmodus nicht auf einer glatten Straße, wie auf nassen oder
schneebedeckten Straßen. Dadurch können die Reifen rutschen.
HINWEIS
  Bei eingeschaltetem Sportmodus kann sich der Kraftstoffverbrauch bei höheren
Geschwindigkeiten erhöhen. Mazda emp¿ ehlt für normales Fahren den Sportmodus
auszuschalten.
  Der Antriebsmodus kann in den folgenden Fällen nicht umgeschaltet werden:



 ABS/TCS/DSC aktiviert



 Das Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
und Stop-and-Go-Funkion (MRCC mit Stop-and-Go-Funktion)/die Mazda-
Geschwindigkeitsregelanlage mit radargestützter Distanzregelung/ die
Geschwindigkeitsregelanlage ist aktiviert.



 Das Lenkrad wird plötzlich betätigt

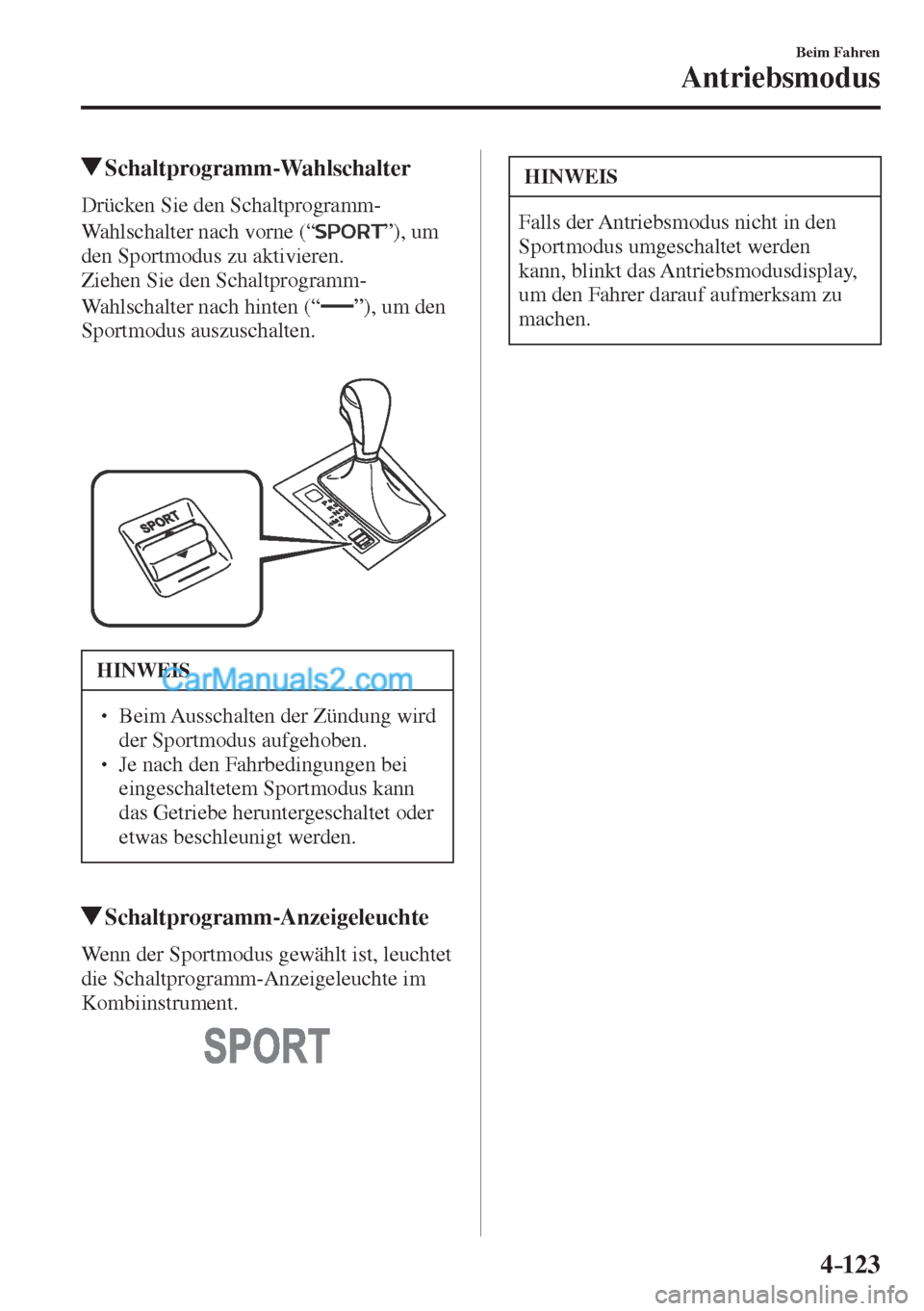

4–123
Beim Fahren
Antriebsmodus
Schaltprogramm-Wahlschalter
Drücken Sie den Schaltprogramm-
Wahlschalter nach vorne (“
”), um
den Sportmodus zu aktivieren.
Ziehen Sie den Schaltprogramm-
Wahlschalter nach hinten (“
”), um den
Sportmodus auszuschalten.



HINWEIS
  Beim Ausschalten der Zündung wird
der Sportmodus aufgehoben.
  Je nach den Fahrbedingungen bei
eingeschaltetem Sportmodus kann
das Getriebe heruntergeschaltet oder
etwas beschleunigt werden.
Schaltprogramm-Anzeigeleuchte
Wenn der Sportmodus gewählt ist, leuchtet
die Schaltprogramm-Anzeigeleuchte im
Kombiinstrument.


HINWEIS
Falls der Antriebsmodus nicht in den
Sportmodus umgeschaltet werden
kann, blinkt das Antriebsmodusdisplay,
um den Fahrer darauf aufmerksam zu
machen.

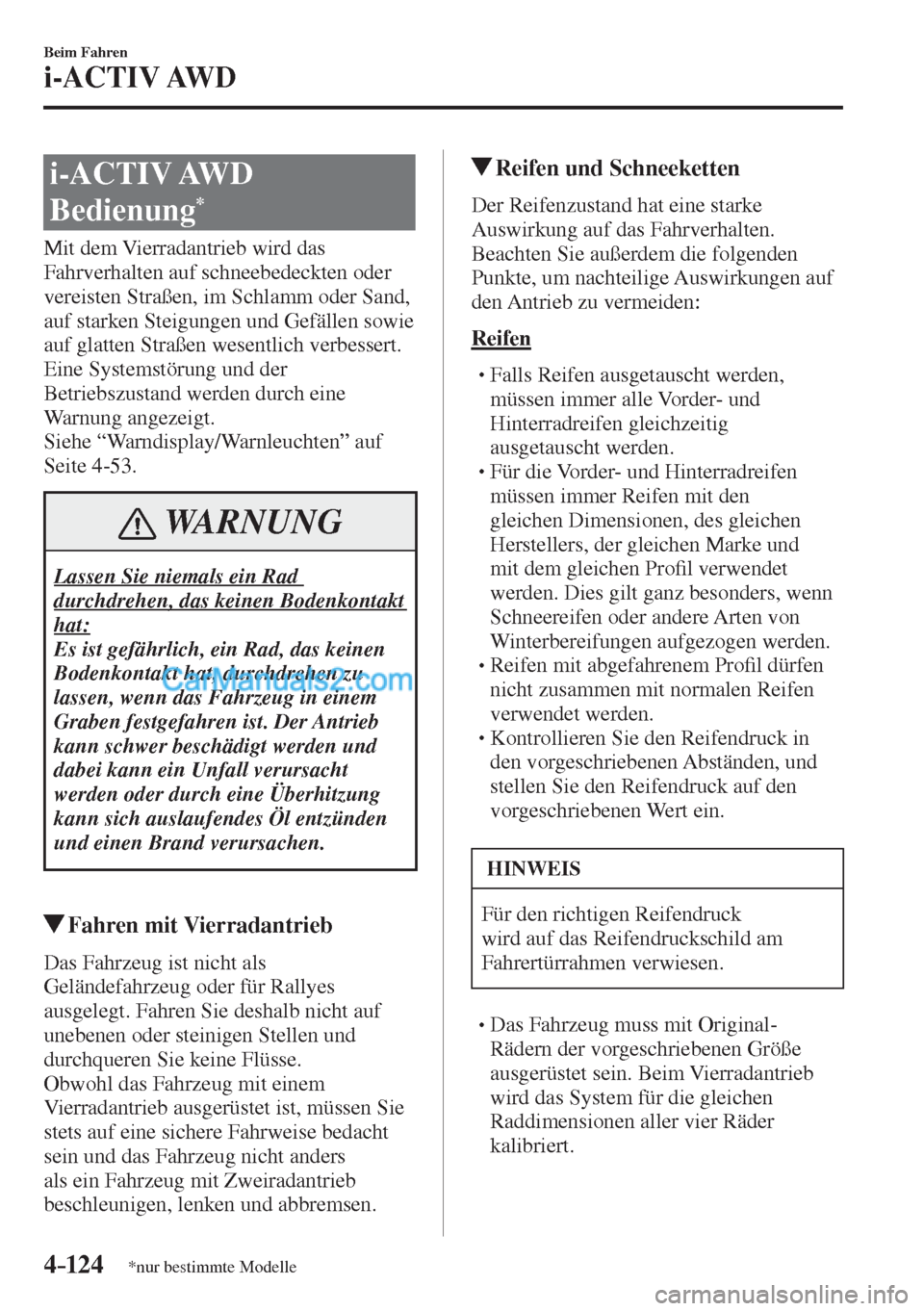

4–124
Beim Fahren
i-ACTIV AWD
*nur bestimmte Modelle
i-ACTIV AWD
Bedienung
*
Mit dem Vierradantrieb wird das
Fahrverhalten auf schneebedeckten oder
vereisten Straßen, im Schlamm oder Sand,
auf starken Steigungen und Gefällen sowie
auf glatten Straßen wesentlich verbessert.
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
WARNUNG
Lassen Sie niemals ein Rad
durchdrehen, das keinen Bodenkontakt
hat:
Es ist gefährlich, ein Rad, das keinen
Bodenkontakt hat, durchdrehen zu
lassen, wenn das Fahrzeug in einem
Graben festgefahren ist. Der Antrieb
kann schwer beschädigt werden und
dabei kann ein Unfall verursacht
werden oder durch eine Überhitzung
kann sich auslaufendes Öl entzünden
und einen Brand verursachen.
Fahren mit Vierradantrieb
Das Fahrzeug ist nicht als
Geländefahrzeug oder für Rallyes
ausgelegt. Fahren Sie deshalb nicht auf
unebenen oder steinigen Stellen und
durchqueren Sie keine Flüsse.
Obwohl das Fahrzeug mit einem
Vierradantrieb ausgerüstet ist, müssen Sie
stets auf eine sichere Fahrweise bedacht
sein und das Fahrzeug nicht anders
als ein Fahrzeug mit Zweiradantrieb
beschleunigen, lenken und abbremsen.
Reifen und Schneeketten
Der Reifenzustand hat eine starke
Auswirkung auf das Fahrverhalten.
Beachten Sie außerdem die folgenden
Punkte, um nachteilige Auswirkungen auf
den Antrieb zu vermeiden:
Reifen





 Falls Reifen ausgetauscht werden,
müssen immer alle Vorder- und
Hinterradreifen gleichzeitig
ausgetauscht werden.



 Für die Vorder- und Hinterradreifen
müssen immer Reifen mit den
gleichen Dimensionen, des gleichen
Herstellers, der gleichen Marke und
mit dem gleichen Pro¿ l verwendet
werden. Dies gilt ganz besonders, wenn
Schneereifen oder andere Arten von
Winterbereifungen aufgezogen werden.



 Reifen mit abgefahrenem Pro¿ l dürfen
nicht zusammen mit normalen Reifen
verwendet werden.



 Kontrollieren Sie den Reifendruck in
den vorgeschriebenen Abständen, und
stellen Sie den Reifendruck auf den
vorgeschriebenen Wert ein.

HINWEIS
Für den richtigen Reifendruck
wird auf das Reifendruckschild am
Fahrertürrahmen verwiesen.



 Das Fahrzeug muss mit Original-
Rädern der vorgeschriebenen Größe
ausgerüstet sein. Beim Vierradantrieb
wird das System für die gleichen
Raddimensionen aller vier Räder
kalibriert.

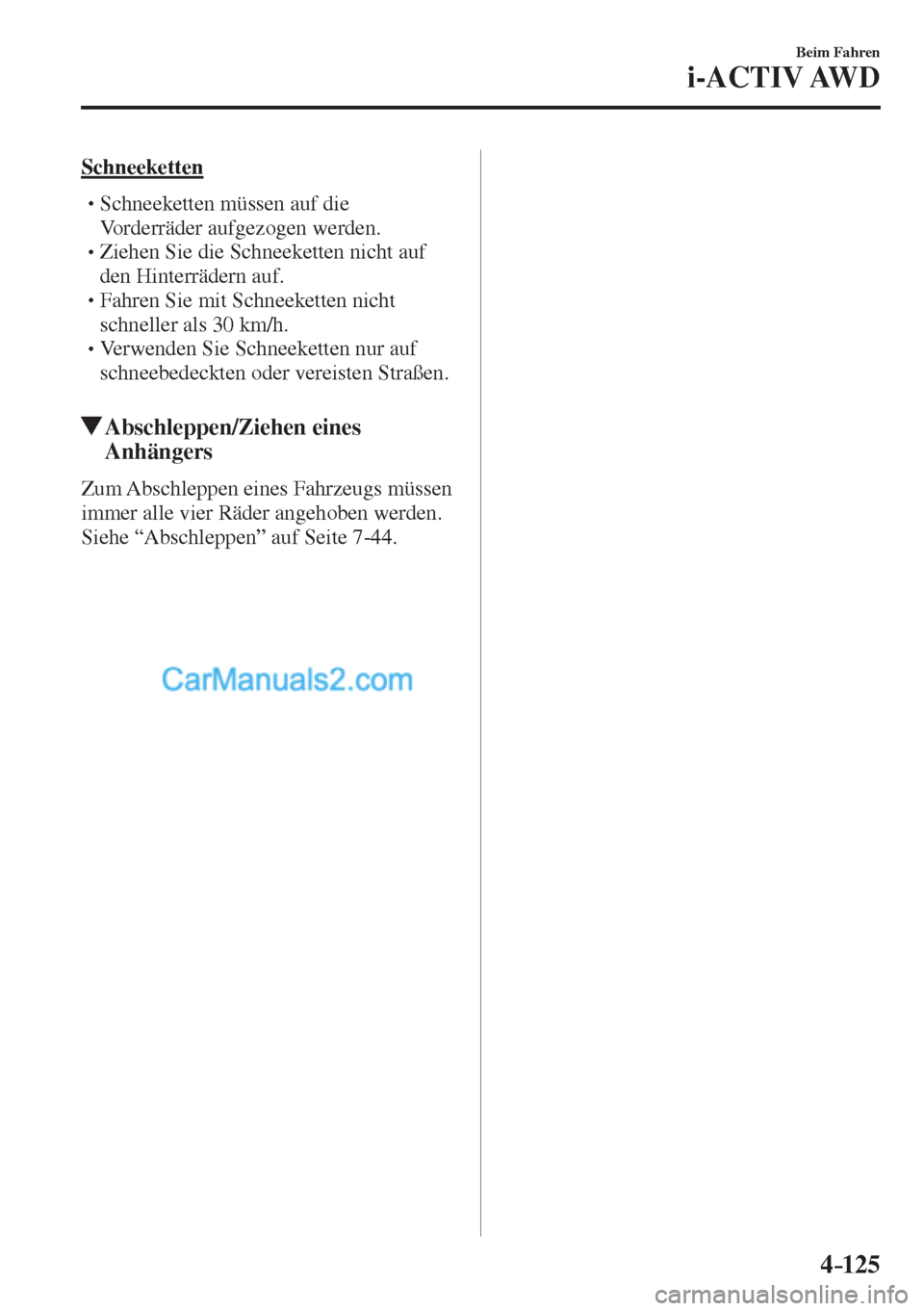

4–125
Beim Fahren
i-ACTIV AWD
Schneeketten





 Schneeketten müssen auf die
Vorderräder aufgezogen werden.



 Ziehen Sie die Schneeketten nicht auf
den Hinterrädern auf.



 Fahren Sie mit Schneeketten nicht
schneller als 30 km/h.



 Verwenden Sie Schneeketten nur auf
schneebedeckten oder vereisten Straßen.

Abschleppen/Ziehen eines
Anhängers
Zum Abschleppen eines Fahrzeugs müssen
immer alle vier Räder angehoben werden.
Siehe “Abschleppen” auf Seite 7-44 .

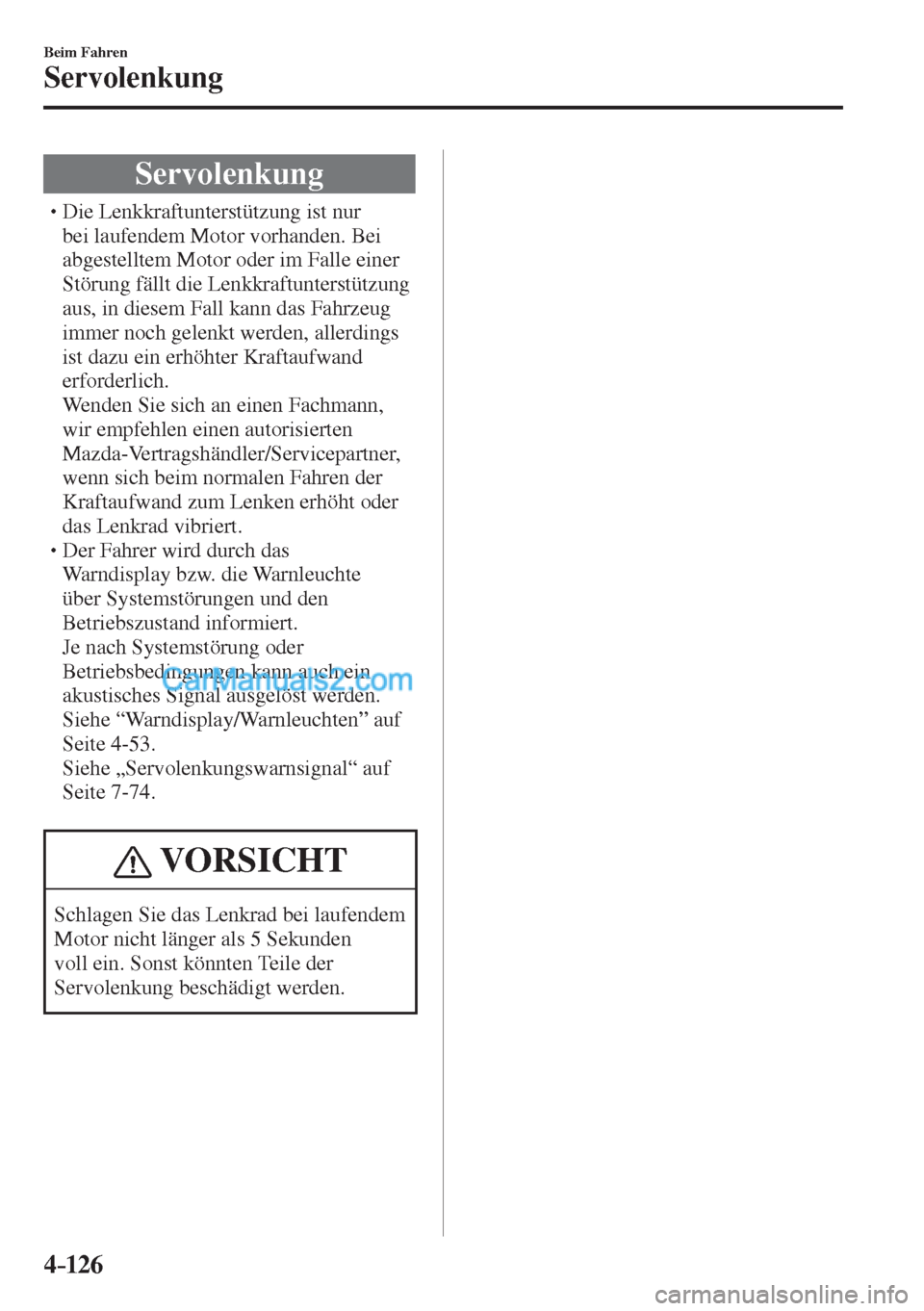

4–126
Beim Fahren
Servolenkung
Servolenkung













 Die Lenkkraftunterstützung ist nur
bei laufendem Motor vorhanden. Bei
abgestelltem Motor oder im Falle einer
Störung fällt die Lenkkraftunterstützung
aus, in diesem Fall kann das Fahrzeug
immer noch gelenkt werden, allerdings
ist dazu ein erhöhter Kraftaufwand
erforderlich.
  Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
wenn sich beim normalen Fahren der
Kraftaufwand zum Lenken erhöht oder
das Lenkrad vibriert.



 Der Fahrer wird durch das
Warndisplay bzw. die Warnleuchte
über Systemstörungen und den
Betriebszustand informiert.
  Je nach Systemstörung oder
Betriebsbedingungen kann auch ein
akustisches Signal ausgelöst werden.
  Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
  Siehe „Servolenkungswarnsignal“ auf
Seite 7-74 .

VORSICHT
Schlagen Sie das Lenkrad bei laufendem
Motor nicht länger als 5 Sekunden
voll ein. Sonst könnten Teile der
Servolenkung beschädigt werden.

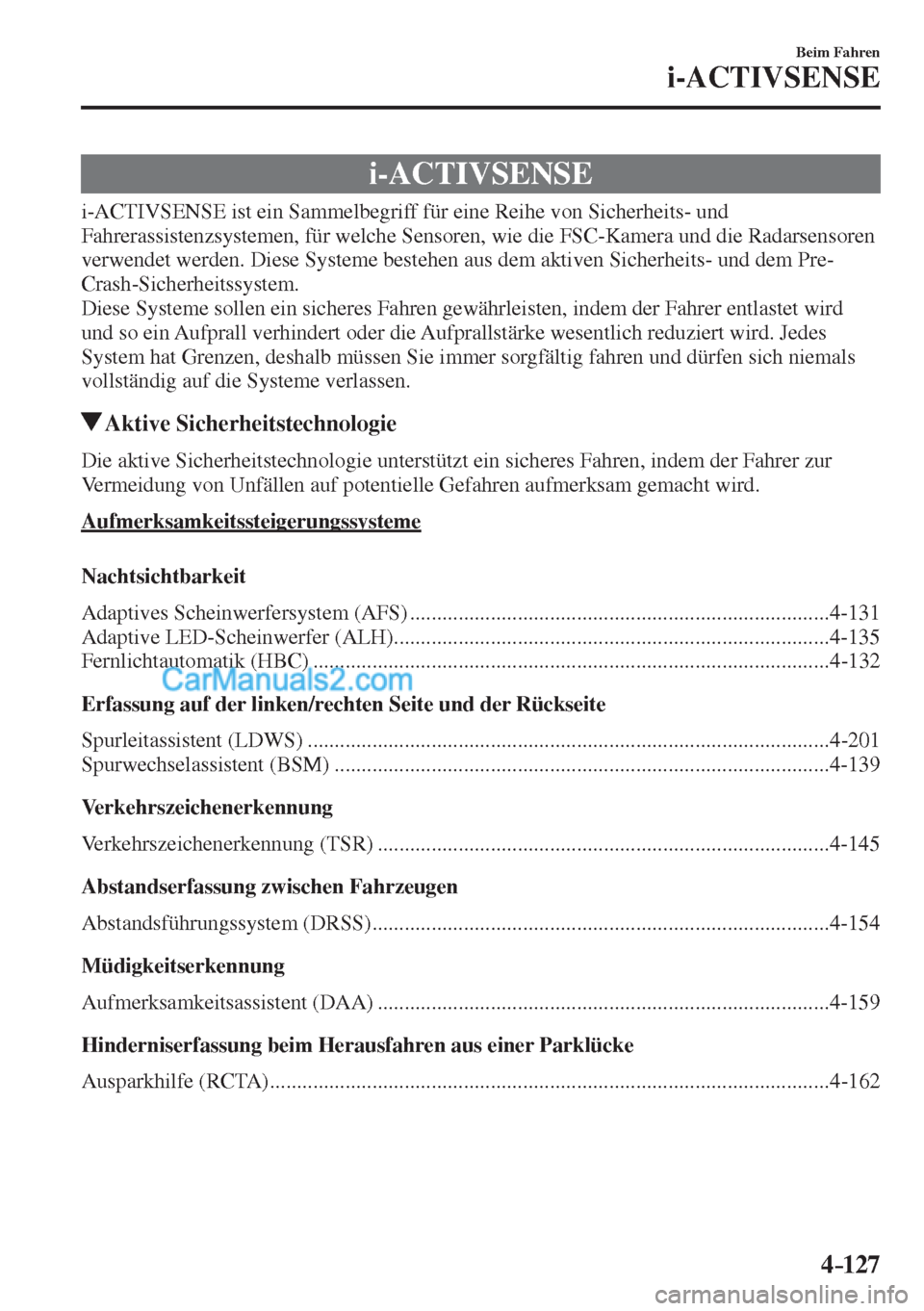

4–127
Beim Fahren
i-ACTIVSENSE
i-ACTIVSENSE
i-ACTIVSENSE ist ein Sammelbegriff für eine Reihe von Sicherheits- und
Fahrerassistenzsystemen, für welche Sensoren, wie die FSC-Kamera und die Radarsensoren
verwendet werden. Diese Systeme bestehen aus dem aktiven Sicherheits- und dem Pre-
Crash-Sicherheitssystem.
Diese Systeme sollen ein sicheres Fahren gewährleisten, indem der Fahrer entlastet wird
und so ein Aufprall verhindert oder die Aufprallstärke wesentlich reduziert wird. Jedes
System hat Grenzen, deshalb müssen Sie immer sorgfältig fahren und dürfen sich niemals
vollständig auf die Systeme verlassen.
Aktive Sicherheitstechnologie
Die aktive Sicherheitstechnologie unterstützt ein sicheres Fahren, indem der Fahrer zur
Vermeidung von Unfällen auf potentielle Gefahren aufmerksam gemacht wird.
Aufmerksamkeitssteigerungssysteme
Nachtsichtbarkeit
Adaptives Scheinwerfersystem (AFS) .............................................................................. 4-131
Adaptive LED-Scheinwerfer (ALH) ................................................................................. 4-135
Fernlichtautomatik (HBC) ................................................................................................ 4-132
Erfassung auf der linken/rechten Seite und der Rückseite
Spurleitassistent (LDWS) ................................................................................................. 4-201
Spurwechselassistent (BSM) ............................................................................................ 4-139
Verkehrszeichenerkennung
Verkehrszeichenerkennung (TSR) .................................................................................... 4-145
Abstandserfassung zwischen Fahrzeugen
Abstandsführungssystem (DRSS) ..................................................................................... 4-154
Müdigkeitserkennung
Aufmerksamkeitsassistent (DAA) .................................................................................... 4-159
Hinderniserfassung beim Herausfahren aus einer Parklücke
Ausparkhilfe (RCTA) ........................................................................................................ 4-162
