MAZDA MODEL CX-5 2017 Betriebsanleitung (in German)

5–16 8
Fahrzeuginnenraum
Anhang
VORSICHT
  Entfernen Sie den iPod, wenn er
nicht verwendet wird. Weil der iPod
nicht für die extremen Temperaturen
im Fahrzeuginnenraum gemacht
ist, kann er beschädigt werden oder
die Batterie kann durch die extreme
Temperatur und Feuchtigkeit im
Fahrzeuginnenraum beeinträchtigt
werden, falls der iPod im Fahrzeug
zurückgelassen wird.
  Bei Datenverlust von einem
angeschlossenen iPod kann
Mazda keine Garantie für die
Wiederherstellung der Daten
übernehmen.
  Bei einer beschädigten Batterie lässt
sich der iPod nicht auÀ aden und eine
Wiedergabe ist nicht möglich, wenn
er am Gerät angeschlossen wird.
  Beim Öffnen oder Schließen der
Mittelkonsole darf das Kabel des
iPods nicht eingeklemmt werden.
  Für Einzelheiten zum Betrieb
des iPods wird auf die
Bedienungsanleitung des iPods
verwiesen.
  Nach dem Anschließen des iPods
an einer USB-Buchse, werden alle
Befehle vom Audiogerät ausgeführt.
Eine Bedienung mit dem iPod ist
nicht möglich.
HINWEIS
Das Audiogerät kann keine Bilder oder
Videos von einem iPod wiedergeben.

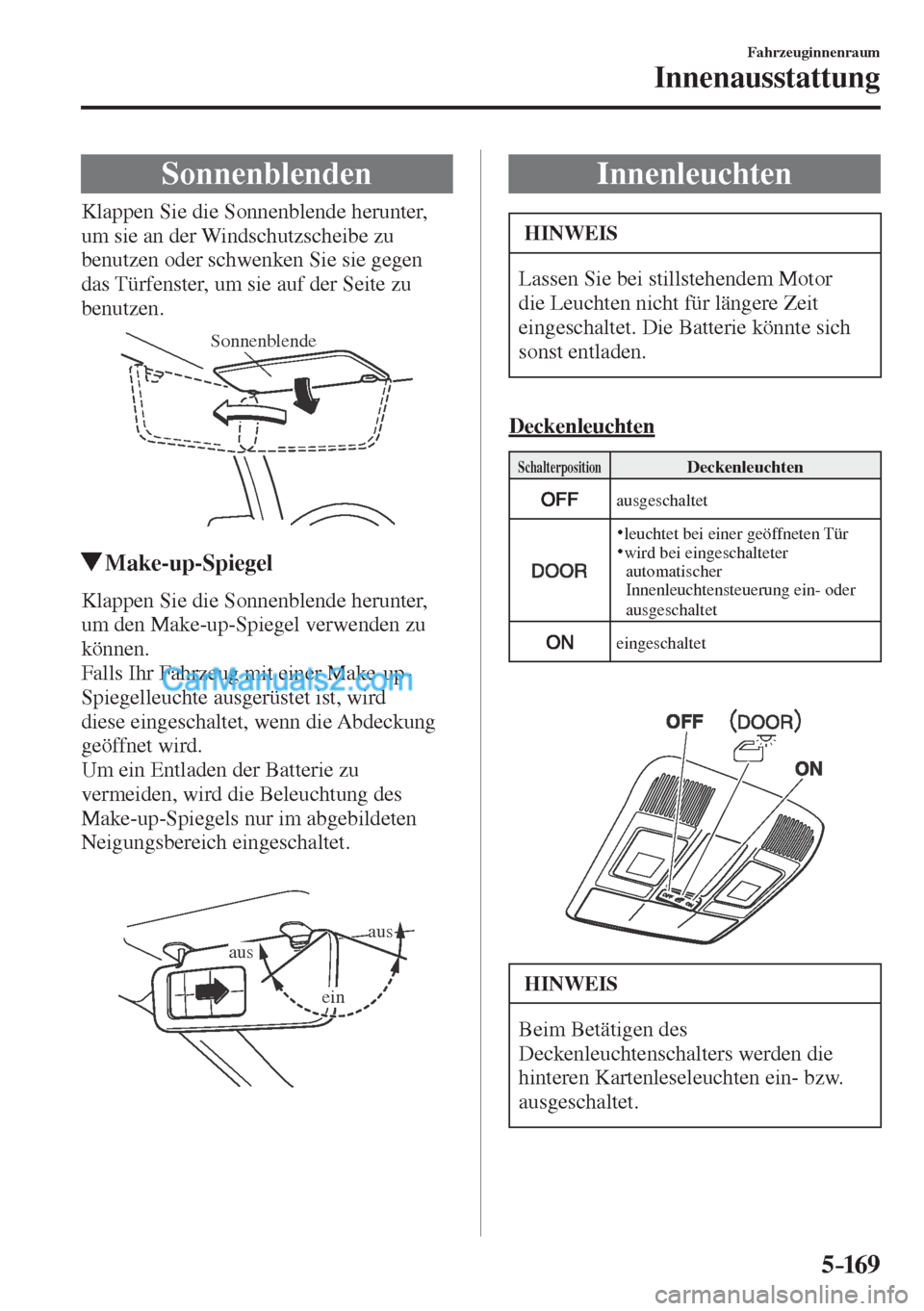

5–169
Fahrzeuginnenraum
Innenausstattung
Sonnenblenden
Klappen Sie die Sonnenblende herunter,
um sie an der Windschutzscheibe zu
benutzen oder schwenken Sie sie gegen
das Türfenster, um sie auf der Seite zu
benutzen.

Sonnenblende

Make-up-Spiegel
Klappen Sie die Sonnenblende herunter,
um den Make-up-Spiegel verwenden zu
können.
Falls Ihr Fahrzeug mit einer Make-up-
Spiegelleuchte ausgerüstet ist, wird
diese eingeschaltet, wenn die Abdeckung
geöffnet wird.
Um ein Entladen der Batterie zu
vermeiden, wird die Beleuchtung des
Make-up-Spiegels nur im abgebildeten
Neigungsbereich eingeschaltet.


ausaus
ein

Innenleuchten
HINWEIS
Lassen Sie bei stillstehendem Motor
die Leuchten nicht für längere Zeit
eingeschaltet. Die Batterie könnte sich
sonst entladen.
Deckenleuchten
Schalterposition Deckenleuchten

ausgeschaltet


leuchtet bei einer geöffneten Tür wird bei eingeschalteter
automatischer
Innenleuchtensteuerung ein- oder
ausgeschaltet

eingeschaltet



HINWEIS
Beim Betätigen des
Deckenleuchtenschalters werden die
hinteren Kartenleseleuchten ein- bzw.
ausgeschaltet.

5–170
Fahrzeuginnenraum
Innenausstattung
Vordere Kartenleseleuchten
Wenn sich der Schalter für die
Deckenleuchte in der Position “Tür”
oder “aus” be¿ ndet, werden die vorderen
Kartenleseleuchten durch Drücken des
Leuchtenglases eingeschaltet, durch
nochmaliges Drücken des Glases werden
die Leuchten wieder ausgeschaltet.


HINWEIS
Die vorderen Kartenleseleuchten
werden in den folgenden Fällen nicht
ausgeschaltet, auch nicht durch Drücken
des Leuchtenglases:

 Der Deckenleuchtenschalter be¿ ndet
sich in der Position “ON”.
  Der Schalter für die Deckenleuchte
be¿ ndet sich bei geöffneter Tür in
der Position “Tür”.
  Die Innenleuchtensteuerung ist
eingeschaltet.
Hintere Kartenleseleuchten
Wenn sich der Schalter für die
Deckenleuchte in der Position “Tür”
oder “aus” be¿ ndet, wird eine hintere
Kartenleseleuchte durch Drücken des
Leuchtenglases eingeschaltet, durch
nochmaliges Drücken des Glases wird die
Leuchte wieder ausgeschaltet.


HINWEIS
  Nach dem Ausschalten der
Kartenleseleuchten werden sie
entsprechend der Position des
Deckenleuchtenschalters ein- bzw.
ausgeschaltet.
  Die hinteren Kartenleseleuchten
werden in den folgenden Fällen
nicht ausgeschaltet, auch nicht durch
Drücken des Leuchtenglases:



 Der Schalter für die Deckenleuchte
ist eingeschaltet.



 Der Schalter für die Deckenleuchte
be¿ ndet sich bei geöffneter Tür in
der Position “Tür”.



 Die Innenleuchtensteuerung ist
eingeschaltet.

5–171
Fahrzeuginnenraum
Innenausstattung
Gepäckraumleuchten


Schalterposition Gepäckraumleuchte

ausgeschaltet

leuchtet bei geöffneter Heckklappe

Automatische
Innenleuchtensteuerung
Bei eingeschalteter
Innenleuchtensteuerung werden die
Deckenleuchten unter den folgenden
Bedingungen eingeschaltet:



 Die Fahrertür wird nach dem
Ausschalten der Zündung auf “OFF”
entriegelt.



 Die Zündung wird bei geschlossenen
Türen auf “OFF” geschaltet.

HINWEIS
  Die Innenleuchtensteuerung
funktioniert, wenn sich der
Deckenleuchtenschalter in der
Position DOOR be¿ ndet.

 Die Beleuchtungsdauer ist vom
Betrieb abhängig.
  Zur Vermeidung einer
Batterieentladung
 Falls die Innenleuchte eingeschaltet
bleibt und die Zündung auf “OFF”
geschaltet wird, erlischt die Leuchte
automatisch nach ungefähr 30
Minuten, um zu vermeiden, dass sich
die Batterie entlädt.
  Der Betrieb der automatischen
Innenleuchtensteuerung lässt sich
ändern.
 Siehe “Individuelle Einstellungen”
auf Seite 9-11 .

5–172
Fahrzeuginnenraum
Innenausstattung
Nebenverbraucherbuchsen
Verwenden Sie nur Original-Mazda-
Zubehör oder gleichwertige Ausrüstungen
mit einer Leistungsaufnahme von weniger
als 120 W (Gleichstrom 12 V, 10 A).
Die Zündung muss auf “ACC” oder “ON”
gestellt sein.
V o r n e


Mitte


Hinten



VORSICHT
  Beachten Sie die folgenden
Punkte, um eine Beschädigung
der Zusatzsteckbuchse oder eine
elektrische Störung zu vermeiden:



 Verwenden Sie keine
Ausrüstungen mit einer höheren
Leistungsaufnahme als 120 W
(Gleichstrom 12 V, 10 A).



 Verwenden Sie nur Original-
Mazda-Zubehör oder gleichwertige
Ausrüstungen.



 Schließen Sie die Abdeckung,
wenn die Zusatzsteckbuchse
nicht verwendet wird, um zu
vermeiden, dass Fremdkörper
oder Flüssigkeiten in die
Zusatzsteckbuchse gelangen
können.



 Stecken Sie den Stecker richtig in
die Zusatzsteckbuchse.



 Stecken Sie den
Zigarettenanzünder nicht in die
Zusatzsteckbuchse.


 Bei der Audiowiedergabe können
Störgeräusche auftreten, falls an
der Zusatzsteckbuchse ein Gerät
angeschlossen ist.

5–173
Fahrzeuginnenraum
Innenausstattung
VORSICHT
  Je nach dem an der Steckbuchse
angeschlossenen Gerät kann das
elektrische System beeinträchtigt
werden und die Warnleuchte
kann auÀ euchten. Lösen Sie das
angeschlossene Gerät und stellen Sie
sicher, dass das Problem behoben ist.
Falls das Problem nicht behoben ist,
muss das Gerät von der Steckbuchse
gelöst und die Zündung ausgeschaltet
werden. Wenden Sie sich an einen
Fachmann, falls das Problem nicht
gelöst werden kann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Um ein Entladen der Batterie zu
vermeiden, sollten Sie die Buchse nicht
für längere Zeit verwenden, wenn der
Motor abgestellt ist oder im Leerlauf
läuft.
Anschluss an der Zusatzsteckbuchse
1. Öffnen Sie den Deckel.
2. Ziehen Sie das Steckerkabel durch die
Konsolenöffnung und schließen Sie den
Stecker an der Zusatzsteckbuchse an.


Stecker

5–174
Fahrzeuginnenraum
Innenausstattung
*nur bestimmte Modelle
USB-Stromversorgung *
Die USB-Stromversorgung kann
verwendet werden, wenn die Zündung auf
“ACC” oder “ON” gestellt ist.
Verwenden Sie nur USB-Geräte, die einen
maximalen Stromverbrauch von 10,5 W
(DC5V, 2,1 A) oder weniger haben.

USB-Stromversorgung
VORSICHT
  Beachten Sie die folgenden
Punkte, um eine Beschädigung der
USB-Stromversorgung oder eine
elektrische Störung zu vermeiden:



 Verwenden Sie keine USB-
Geräte mit einer höheren
Leistungsaufnahme als 10,5 W
(Gleichstrom 5 V, 2,1 A).



 Schließen Sie den Deckel, wenn
die USB-Stromversorgung
nicht verwendet wird, um zu
vermeiden, dass Fremdkörper
oder Flüssigkeiten in die USB-
Stromversorgung gelangen können.



 Schließen Sie den USB-
Anschluss richtig an die USB-
Stromversorgung an.
HINWEIS
  Die USB-Stromversorgung dient
nur zum Laden von Geräten. Sie
kann nicht zum Anschluss an
das Audiosystem des Fahrzeugs
verwendet werden.
  Um ein Entladen der Batterie zu
vermeiden, sollten Sie die USB-
Stromversorgung nicht für längere
Zeit verwenden, wenn der Motor
abgestellt ist oder im Leerlauf läuft.
Anschließen
Die Nut im Armlehnenfach kann
verwendet werden, um das Kabel des
Geräts in das Fach einzuführen und an die
USB-Stromversorgung anzuschließen.

1. Öffnen Sie den Deckel.
2. Führen Sie das Kabel durch die Nut
des Armlehnenfachs und schließen
Sie den USB-Anschluss an die USB-
Stromversorgung an.


Stecker

5–175
Fahrzeuginnenraum
Innenausstattung
*nur bestimmte Modelle
Getränkehalter
WARNUNG
Stellen Sie während der Fahrt
keine heißen Getränke in den
Getränkehalter:
Es ist gefährlich, während der Fahrt
heiße Getränke in den Getränkehalter
zu stellen. Sie können sich verbrühen,
wenn die Getränke beim Fahren
verschüttet werden.

Den Getränkehalter nur für Becher
und Dosen verwenden:
Es ist gefährlich, den Getränkehalter
für andere Gegenstände als Becher
und Dosen zu verwenden.
Im Falle eines Aufpralls oder einer
Notbremsung können Verletzungen
verursacht werden oder der Fahrer
kann durch herumgeschleuderte
Gegenstände getroffen werden, was
einen Unfall zur Folge haben kann.
Verwenden Sie aus diesem Grund den
Getränkehalter nur für Becher und
Dosen.
Vo r n e

Hinten *
Die hinteren Getränkehalter be¿ nden sich
in der mittleren Armstütze der Hintersitze.

5–176
Fahrzeuginnenraum
Innenausstattung
Flaschenhalter
Flaschenhalter be¿ nden sich auf der
Innenseite der Türen.
Vo r n e

Flaschenhalter
Hinten

Flaschenhalter
VORSICHT
Verwenden Sie die Flaschenhalter
nur für Flaschen mit Verschluss. Der
Flascheninhalt kann sonst beim Öffnen
oder Schließen der Tür verschüttet
werden.
Ablagefächer
WARNUNG
Halten Sie die Ablagefächer während
der Fahrt geschlossen:
Es ist gefährlich, mit geöffneten
Ablagefächern zu fahren. Zur
Verminderung der Verletzungsgefahr
bei einem Aufprall oder einer
Notbremsung müssen die Ablagefächer
geschlossen werden.

Verstauen Sie keine Gegenstände an
Orten ohne Deckel:
Es ist gefährlich Gegenstände an
Orten ohne Deckel zu verstauen,
weil bei starkem Beschleunigen
die Gegenstände im Fahrgastraum
herumgeschleudert werden und
Verletzungen verursachen können.
VORSICHT
Bewahren Sie keine Brillen oder
Feuerzeuge in den Ablagefächern auf,
wenn das Fahrzeug in der Sonne geparkt
wird. Durch die entstehenden hohen
Temperaturen ist es möglich, dass das
Feuerzeug explodiert oder sich die
Kunststoffteile der Brille verformen.

5–17 7
Fahrzeuginnenraum
Innenausstattung
*nur bestimmte Modelle
Dachkonsole
Das Konsolenfach ist zum Verstauen
von Brillen und anderen Kleinteilen
vorgesehen.
Drücken Sie zum Öffnen auf die Konsole.


Handschuhfach
Ziehen Sie zum Öffnen des
Handschuhfachs die Verriegelung nach
hinten.


Drücken Sie zum Schließen des
Handschuhfachs fest auf die Mitte des
Handschuhfachdeckels.
Mittelkonsole
Ziehen Sie die Verriegelung zum Öffnen
hoch.


Ablageeinsatz
Das Ablagefach lässt sich entfernen.

Ablageeinsatz

Armlehnenfach *
Drücken Sie zum Öffnen die Taste und
ziehen Sie den Deckel nach oben.
