sensor MAZDA MODEL CX-5 2017 Brukerhåndbok (in Norwegian)

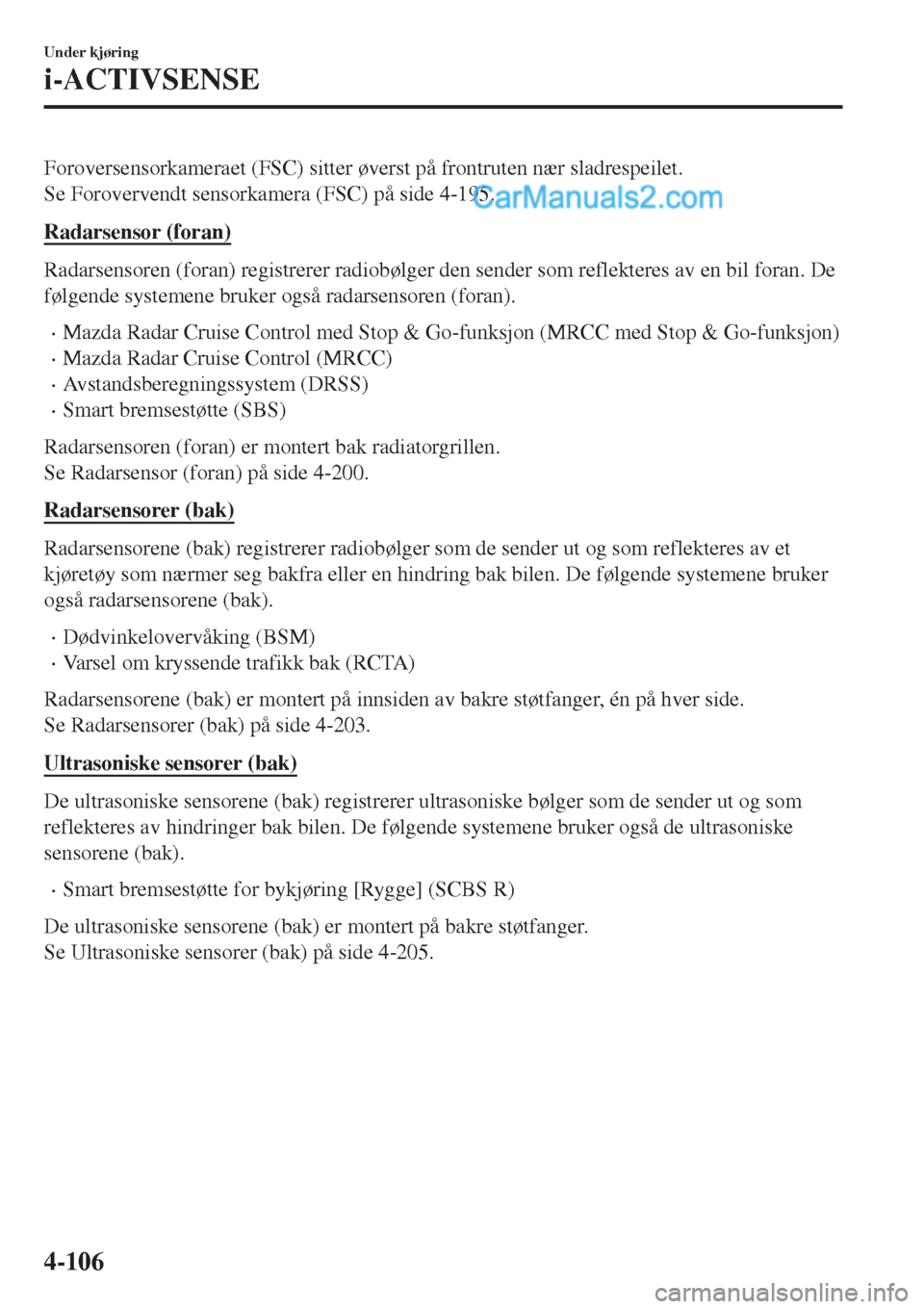

Foroversensorkameraet (FSC) sitter øverst på frontruten nær sladrespeilet.
Se Forovervendt sensorkamera (FSC) på side 4-195.
Radarsensor (foran)
Radarsensoren (foran) registrerer radiobølger den sender som reflekteres av en bil foran. De
følgende systemene bruker også radarsensoren (foran).
•Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
•Mazda Radar Cruise Control (MRCC)
•Avstandsberegningssystem (DRSS)
•Smart bremsestøtte (SBS)
Radarsensoren (foran) er montert bak radiatorgrillen.
Se Radarsensor (foran) på side 4-200.
Radarsensorer (bak)
Radarsensorene (bak) registrerer radiobølger som de sender ut og som reflekteres av et
kjøretøy som nærmer seg bakfra eller en hindring bak bilen. De følgende systemene bruker
også radarsensorene (bak).
•Dødvinkelovervåking (BSM)
•Varsel om kryssende trafikk bak (RCTA)
Radarsensorene (bak) er montert på innsiden av bakre støtfanger, én på hver side.
Se Radarsensorer (bak) på side 4-203.
Ultrasoniske sensorer (bak)
De ultrasoniske sensorene (bak) registrerer ultrasoniske bølger som de sender ut og som
reflekteres av hindringer bak bilen. De følgende systemene bruker også de ultrasoniske
sensorene (bak).
•Smart bremsestøtte for bykjøring [Rygge] (SCBS R)
De ultrasoniske sensorene (bak) er montert på bakre støtfanger.
Se Ultrasoniske sensorer (bak) på side 4-205.
Under kjøring
i-ACTIVSENSE
4-106

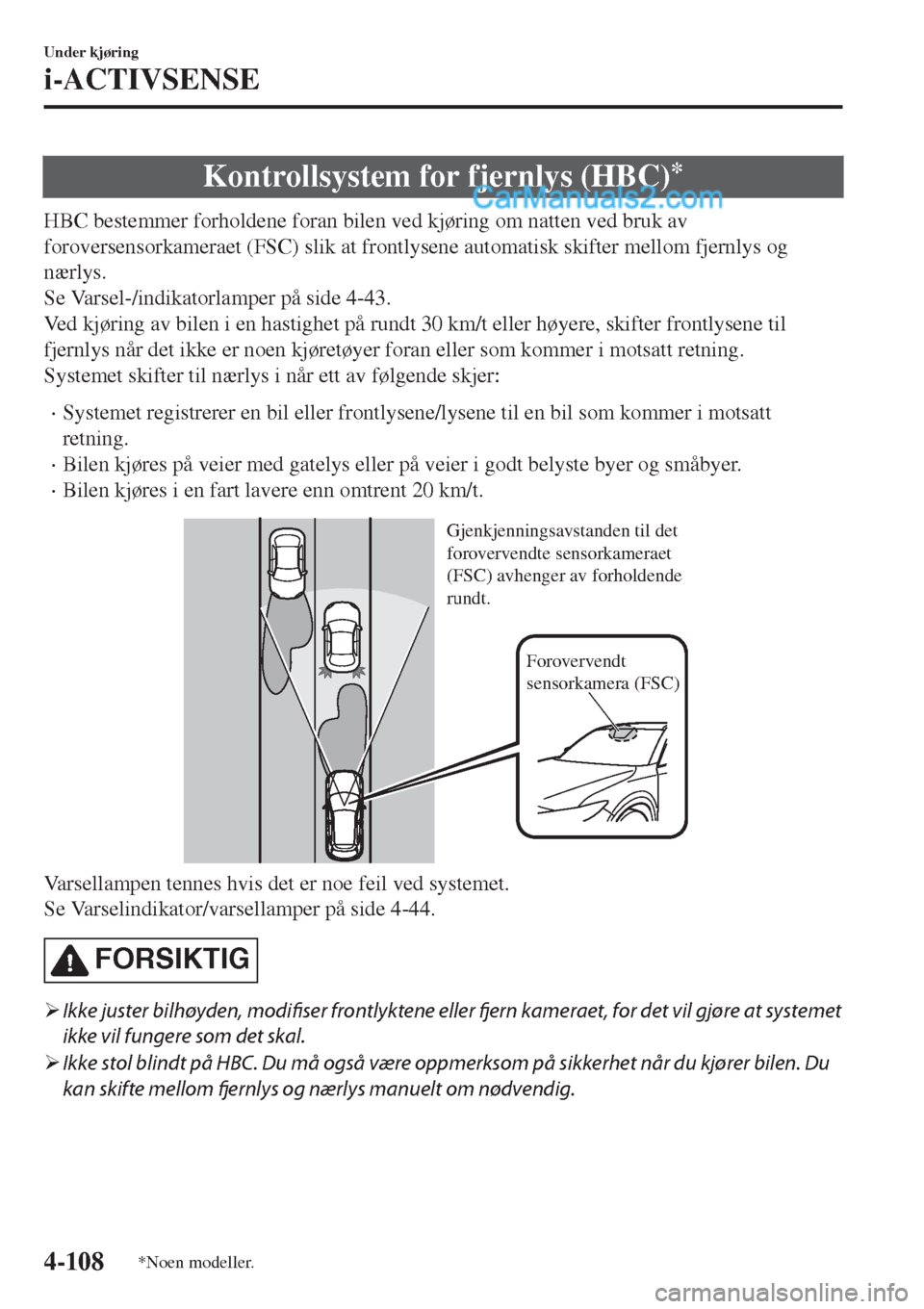

Kontrollsystem for fjernlys (HBC)*
HBC bestemmer forholdene foran bilen ved kjøring om natten ved bruk av
foroversensorkameraet (FSC) slik at frontlysene automatisk skifter mellom fjernlys og
nærlys.
Se Varsel-/indikatorlamper på side 4-43.
Ved kjøring av bilen i en hastighet på rundt 30 km/t eller høyere, skifter frontlysene til
fjernlys når det ikke er noen kjøretøyer foran eller som kommer i motsatt retning.
Systemet skifter til nærlys i når ett av følgende skjer:
•Systemet registrerer en bil eller frontlysene/lysene til en bil som kommer i motsatt
retning.
•Bilen kjøres på veier med gatelys eller på veier i godt belyste byer og småbyer.
•Bilen kjøres i en fart lavere enn omtrent 20 km/t.
Forovervendt
sensorkamera (FSC) Gjenkjenningsavstanden til det
forovervendte sensorkameraet
(FSC) avhenger av forholdende
rundt.
Varsellampen tennes hvis det er noe feil ved systemet.
Se Varselindikator/varsellamper på side 4-44.
FORSIKTIG
¾Ikke juster bilhøyden, modifiser frontlyktene eller fjern kameraet, for det vil gjøre at systemet
ikke vil fungere som det skal.
¾Ikke stol blindt på HBC. Du må også være oppmerksom på sikkerhet når du kjører bilen. Du
kan skifte mellom fjernlys og nærlys manuelt om nødvendig.
Under kjøring
i-ACTIVSENSE
4-108*Noen modeller.

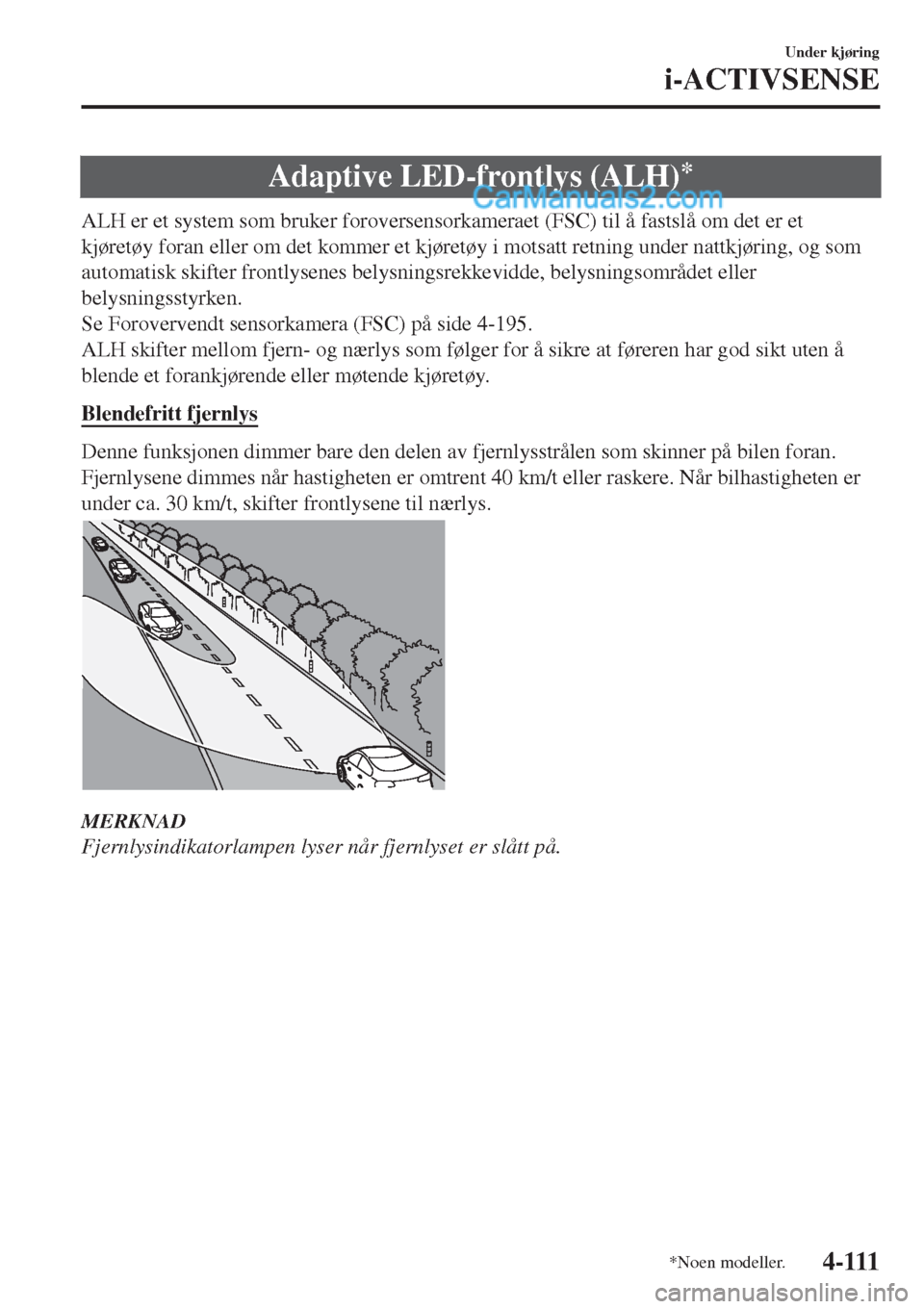

Adaptive LED-frontlys (ALH)*
ALH er et system som bruker foroversensorkameraet (FSC) til å fastslå om det er et
kjøretøy foran eller om det kommer et kjøretøy i motsatt retning under nattkjøring, og som
automatisk skifter frontlysenes belysningsrekkevidde, belysningsområdet eller
belysningsstyrken.
Se Forovervendt sensorkamera (FSC) på side 4-195.
ALH skifter mellom fjern- og nærlys som følger for å sikre at føreren har god sikt uten å
blende et forankjørende eller møtende kjøretøy.
Blendefritt fjernlys
Denne funksjonen dimmer bare den delen av fjernlysstrålen som skinner på bilen foran.
Fjernlysene dimmes når hastigheten er omtrent 40 km/t eller raskere. Når bilhastigheten er
under ca. 30 km/t, skifter frontlysene til nærlys.
MERKNAD
Fjernlysindikatorlampen lyser når fjernlyset er slått på.
Under kjøring
i-ACTIVSENSE
*Noen modeller.4-111

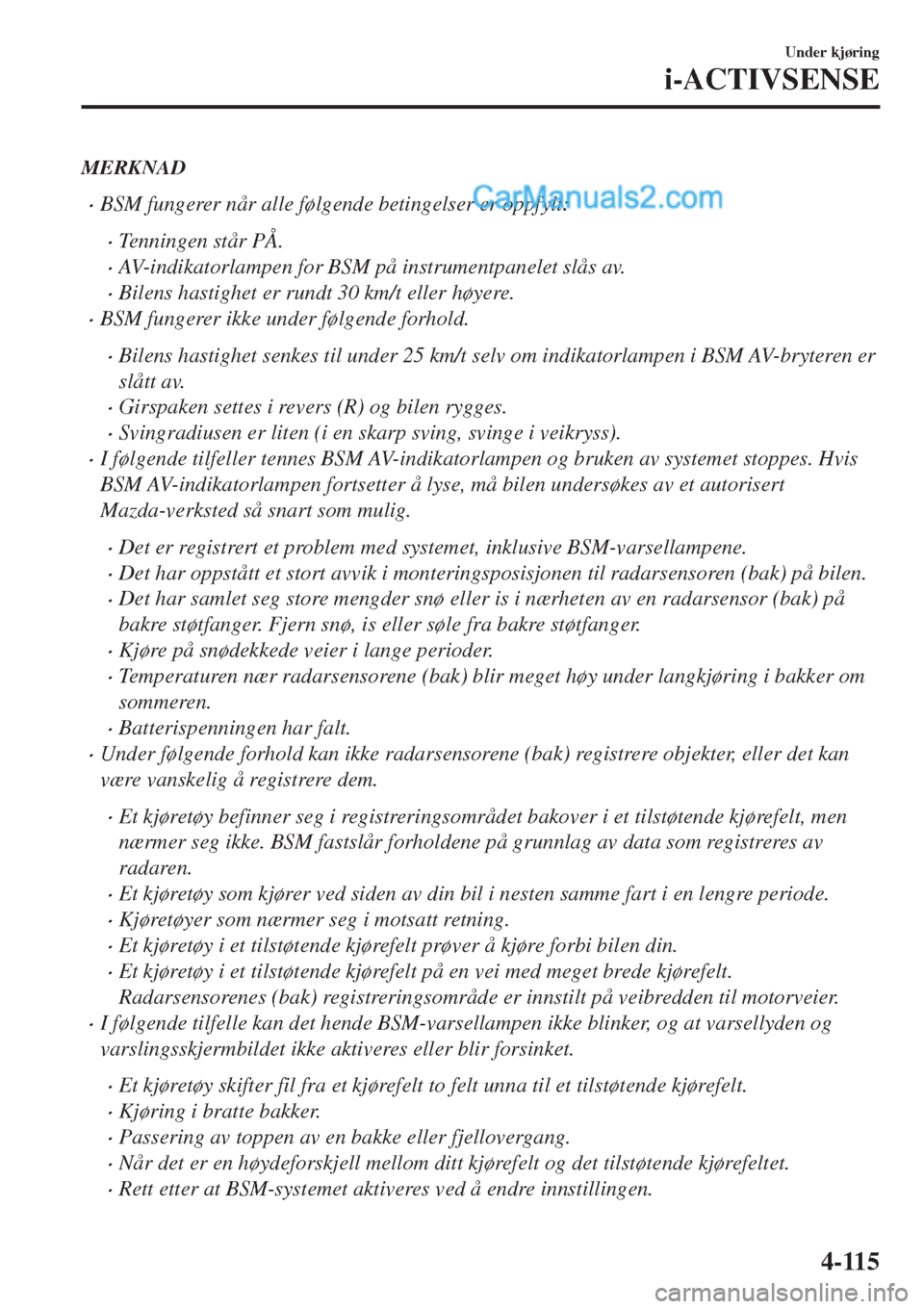

MERKNAD
•BSM fungerer når alle følgende betingelser er oppfylt:
•Tenningen står PÅ.
•AV-indikatorlampen for BSM på instrumentpanelet slås av.
•Bilens hastighet er rundt 30 km/t eller høyere.
•BSM fungerer ikke under følgende forhold.
•Bilens hastighet senkes til under 25 km/t selv om indikatorlampen i BSM AV-bryteren er
slått av.
•Girspaken settes i revers (R) og bilen rygges.
•Svingradiusen er liten (i en skarp sving, svinge i veikryss).
•I følgende tilfeller tennes BSM AV-indikatorlampen og bruken av systemet stoppes. Hvis
BSM AV-indikatorlampen fortsetter å lyse, må bilen undersøkes av et autorisert
Mazda-verksted så snart som mulig.
•Det er registrert et problem med systemet, inklusive BSM-varsellampene.
•Det har oppstått et stort avvik i monteringsposisjonen til radarsensoren (bak) på bilen.
•Det har samlet seg store mengder snø eller is i nærheten av en radarsensor (bak) på
bakre støtfanger. Fjern snø, is eller søle fra bakre støtfanger.
•Kjøre på snødekkede veier i lange perioder.
•Temperaturen nær radarsensorene (bak) blir meget høy under langkjøring i bakker om
sommeren.
•Batterispenningen har falt.
•Under følgende forhold kan ikke radarsensorene (bak) registrere objekter, eller det kan
være vanskelig å registrere dem.
•Et kjøretøy befinner seg i registreringsområdet bakover i et tilstøtende kjørefelt, men
nærmer seg ikke. BSM fastslår forholdene på grunnlag av data som registreres av
radaren.
•Et kjøretøy som kjører ved siden av din bil i nesten samme fart i en lengre periode.
•Kjøretøyer som nærmer seg i motsatt retning.
•Et kjøretøy i et tilstøtende kjørefelt prøver å kjøre forbi bilen din.
•Et kjøretøy i et tilstøtende kjørefelt på en vei med meget brede kjørefelt.
Radarsensorenes (bak) registreringsområde er innstilt på veibredden til motorveier.
•I følgende tilfelle kan det hende BSM-varsellampen ikke blinker, og at varsellyden og
varslingsskjermbildet ikke aktiveres eller blir forsinket.
•Et kjøretøy skifter fil fra et kjørefelt to felt unna til et tilstøtende kjørefelt.
•Kjøring i bratte bakker.
•Passering av toppen av en bakke eller fjellovergang.
•Når det er en høydeforskjell mellom ditt kjørefelt og det tilstøtende kjørefeltet.
•Rett etter at BSM-systemet aktiveres ved å endre innstillingen.
Under kjøring
i-ACTIVSENSE
4-115

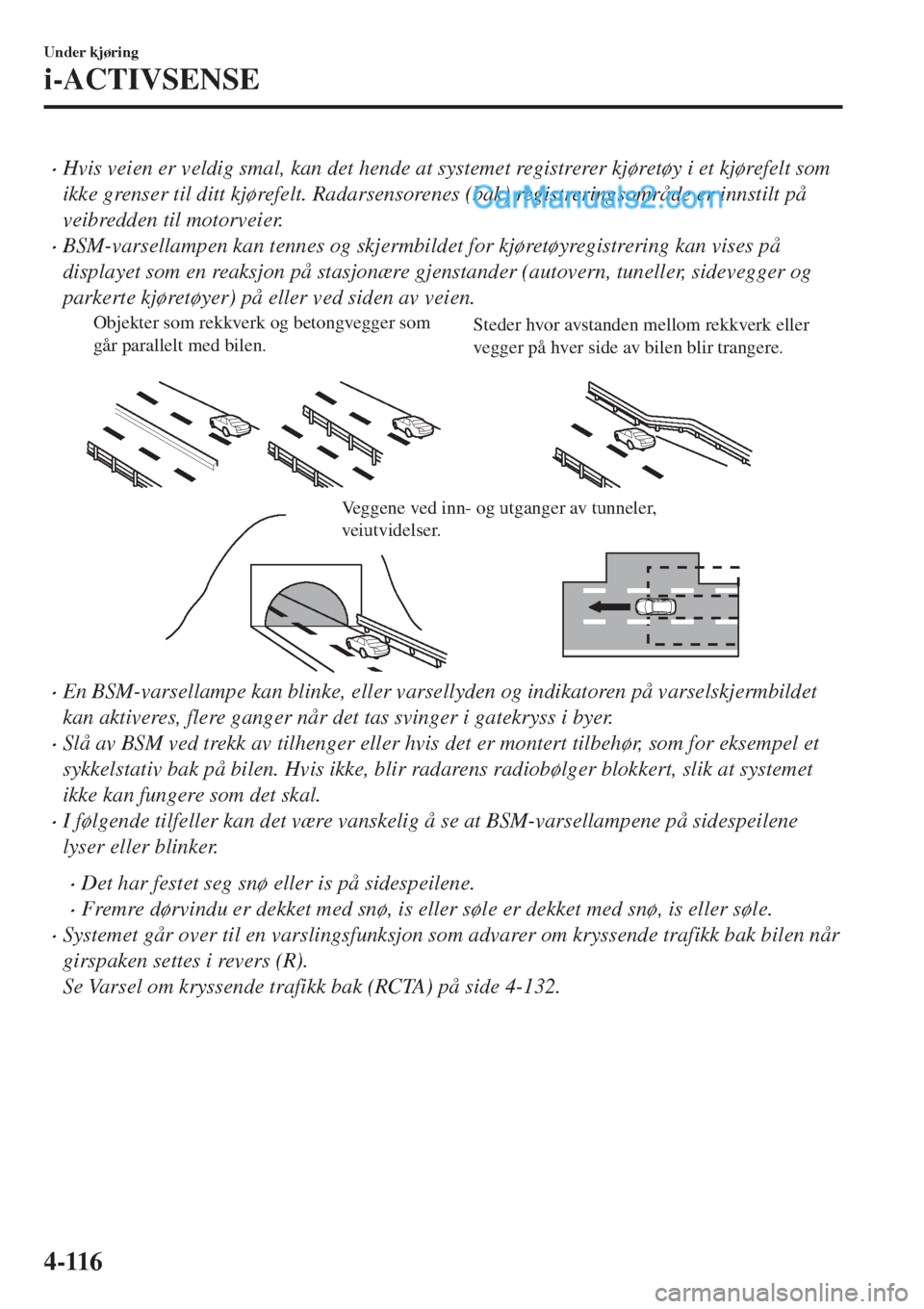

•Hvis veien er veldig smal, kan det hende at systemet registrerer kjøretøy i et kjørefelt som
ikke grenser til ditt kjørefelt. Radarsensorenes (bak) registreringsområde er innstilt på
veibredden til motorveier.
•BSM-varsellampen kan tennes og skjermbildet for kjøretøyregistrering kan vises på
displayet som en reaksjon på stasjonære gjenstander (autovern, tuneller, sidevegger og
parkerte kjøretøyer) på eller ved siden av veien.
Objekter som rekkverk og betongvegger som
går parallelt med bilen.Steder hvor avstanden mellom rekkverk eller
vegger på hver side av bilen blir trangere.
Veggene ved inn- og utganger av tunneler,
veiutvidelser.
•En BSM-varsellampe kan blinke, eller varsellyden og indikatoren på varselskjermbildet
kan aktiveres, flere ganger når det tas svinger i gatekryss i byer.
•Slå av BSM ved trekk av tilhenger eller hvis det er montert tilbehør, som for eksempel et
sykkelstativ bak på bilen. Hvis ikke, blir radarens radiobølger blokkert, slik at systemet
ikke kan fungere som det skal.
•I følgende tilfeller kan det være vanskelig å se at BSM-varsellampene på sidespeilene
lyser eller blinker.
•Det har festet seg snø eller is på sidespeilene.
•Fremre dørvindu er dekket med snø, is eller søle er dekket med snø, is eller søle.
•Systemet går over til en varslingsfunksjon som advarer om kryssende trafikk bak bilen når
girspaken settes i revers (R).
Se Varsel om kryssende trafikk bak (RCTA) på side 4-132.
Under kjøring
i-ACTIVSENSE
4-116

Trafikkskiltgjenkjenningssystem (TSR)*
TSR hjelper til å forhindre at føreren overser trafikkskilt, og støtter tryggere kjøring ved å
vise trafikkskilt på det aktive kjøredisplayet som gjenkjennes av foroversensorkameraet
(FSC) eller som er registrert i navigasjonssystemet, mens bilen kjøres.
TSR viser fartsgrenseskilt (inklusive tilleggsskilt), innkjøring forbudt- og forbikjøring
forbudt-skilt (frontrute-type).
Hvis bilens hastighet er høyere enn fartsgrensen som står på skiltet i det aktive
kjøredisplayet mens bilen kjøres, varsler systemet føreren på det aktive kjøredisplayet og
med en varsellyd.
MERKNAD
•TSR støttes ikke i noen land eller regioner. Kontakt et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted, for å få informasjon om hvilke land eller regioner som støttes.
•TSR fungerer kun hvis navigasjonssystemets SD-kort (original Mazda) er satt inn i
SD-kortsporet. Be om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
Skilt gjenkjent Skilt vises
Indikator på aktivt kjŒredisplay Indikator på aktivt kjŒredisplay
ADVARSEL
Du må alltid observere de faktiske trafikkskiltene under kjøring.
TSR hjelper til å forhindre at føreren overser trafikkskilt, og gir støtte for sikrere kjøring. Det
kan hende et trafikkskilt ikke gjenkjennes eller at det vises et annet skilt en det som faktisk står
ved veien. Dette kan skyldes værforholdene eller problemer med trafikkskiltene. Det er alltid
førerens ansvar å kontrollere de faktiske trafikkskiltene. Hvis du ikke gjør det, kan det føre til
en ulykke.
Under kjøring
i-ACTIVSENSE
4-120*Noen modeller.

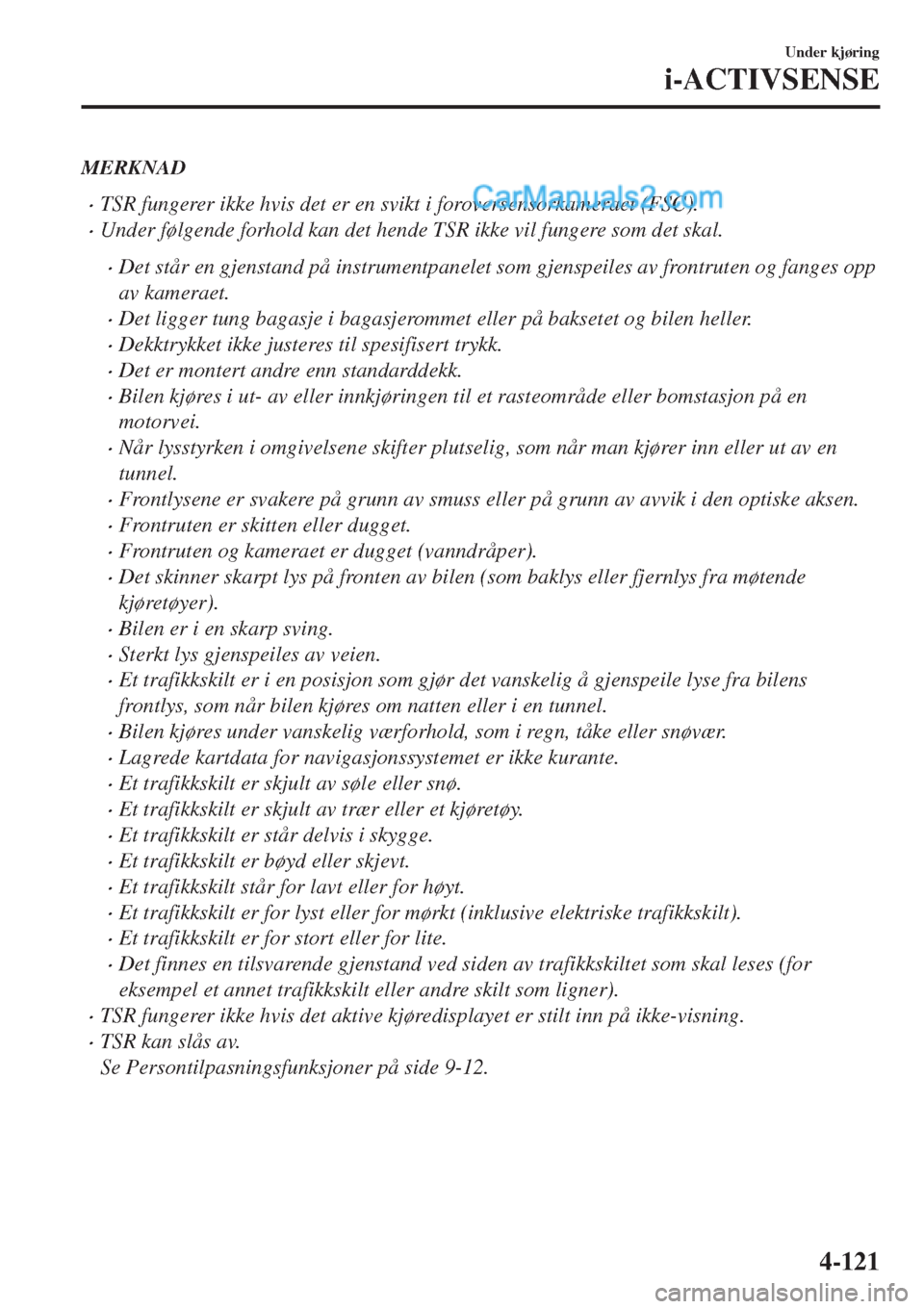

MERKNAD
•TSR fungerer ikke hvis det er en svikt i foroversensorkameraet (FSC).
•Under følgende forhold kan det hende TSR ikke vil fungere som det skal.
•Det står en gjenstand på instrumentpanelet som gjenspeiles av frontruten og fanges opp
av kameraet.
•Det ligger tung bagasje i bagasjerommet eller på baksetet og bilen heller.
•Dekktrykket ikke justeres til spesifisert trykk.
•Det er montert andre enn standarddekk.
•Bilen kjøres i ut- av eller innkjøringen til et rasteområde eller bomstasjon på en
motorvei.
•Når lysstyrken i omgivelsene skifter plutselig, som når man kjører inn eller ut av en
tunnel.
•Frontlysene er svakere på grunn av smuss eller på grunn av avvik i den optiske aksen.
•Frontruten er skitten eller dugget.
•Frontruten og kameraet er dugget (vanndråper).
•Det skinner skarpt lys på fronten av bilen (som baklys eller fjernlys fra møtende
kjøretøyer).
•Bilen er i en skarp sving.
•Sterkt lys gjenspeiles av veien.
•Et trafikkskilt er i en posisjon som gjør det vanskelig å gjenspeile lyse fra bilens
frontlys, som når bilen kjøres om natten eller i en tunnel.
•Bilen kjøres under vanskelig værforhold, som i regn, tåke eller snøvær.
•Lagrede kartdata for navigasjonssystemet er ikke kurante.
•Et trafikkskilt er skjult av søle eller snø.
•Et trafikkskilt er skjult av trær eller et kjøretøy.
•Et trafikkskilt er står delvis i skygge.
•Et trafikkskilt er bøyd eller skjevt.
•Et trafikkskilt står for lavt eller for høyt.
•Et trafikkskilt er for lyst eller for mørkt (inklusive elektriske trafikkskilt).
•Et trafikkskilt er for stort eller for lite.
•Det finnes en tilsvarende gjenstand ved siden av trafikkskiltet som skal leses (for
eksempel et annet trafikkskilt eller andre skilt som ligner).
•TSR fungerer ikke hvis det aktive kjøredisplayet er stilt inn på ikke-visning.
•TSR kan slås av.
Se Persontilpasningsfunksjoner på side 9-12.
Under kjøring
i-ACTIVSENSE
4-121

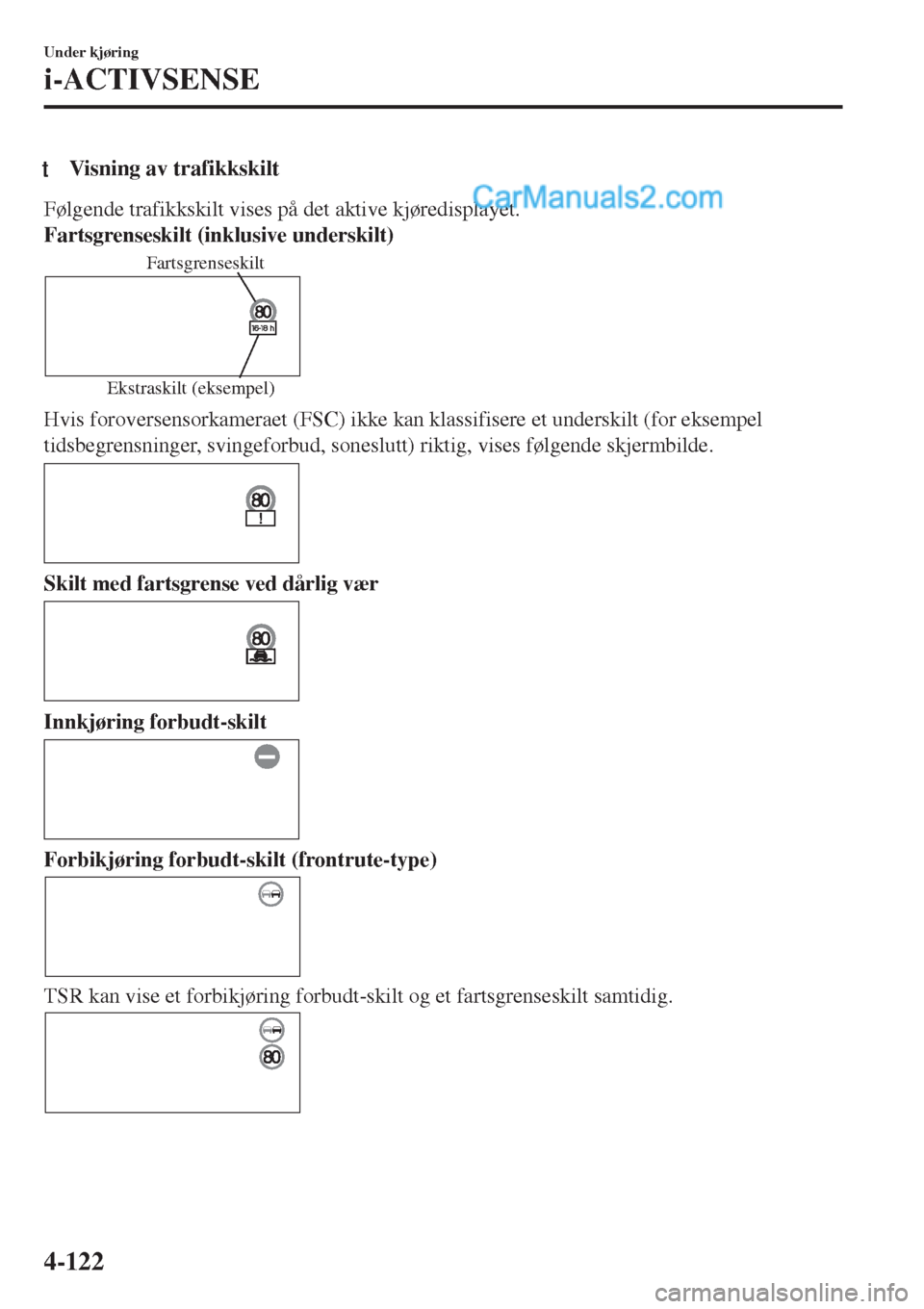

tVisning av trafikkskilt
Følgende trafikkskilt vises på det aktive kjøredisplayet.
Fartsgrenseskilt (inklusive underskilt)
Fartsgrenseskilt
Ekstraskilt (eksempel)
Hvis foroversensorkameraet (FSC) ikke kan klassifisere et underskilt (for eksempel
tidsbegrensninger, svingeforbud, soneslutt) riktig, vises følgende skjermbilde.
Skilt med fartsgrense ved dårlig vær
Innkjøring forbudt-skilt
Forbikjøring forbudt-skilt (frontrute-type)
TSR kan vise et forbikjøring forbudt-skilt og et fartsgrenseskilt samtidig.
Under kjøring
i-ACTIVSENSE
4-122

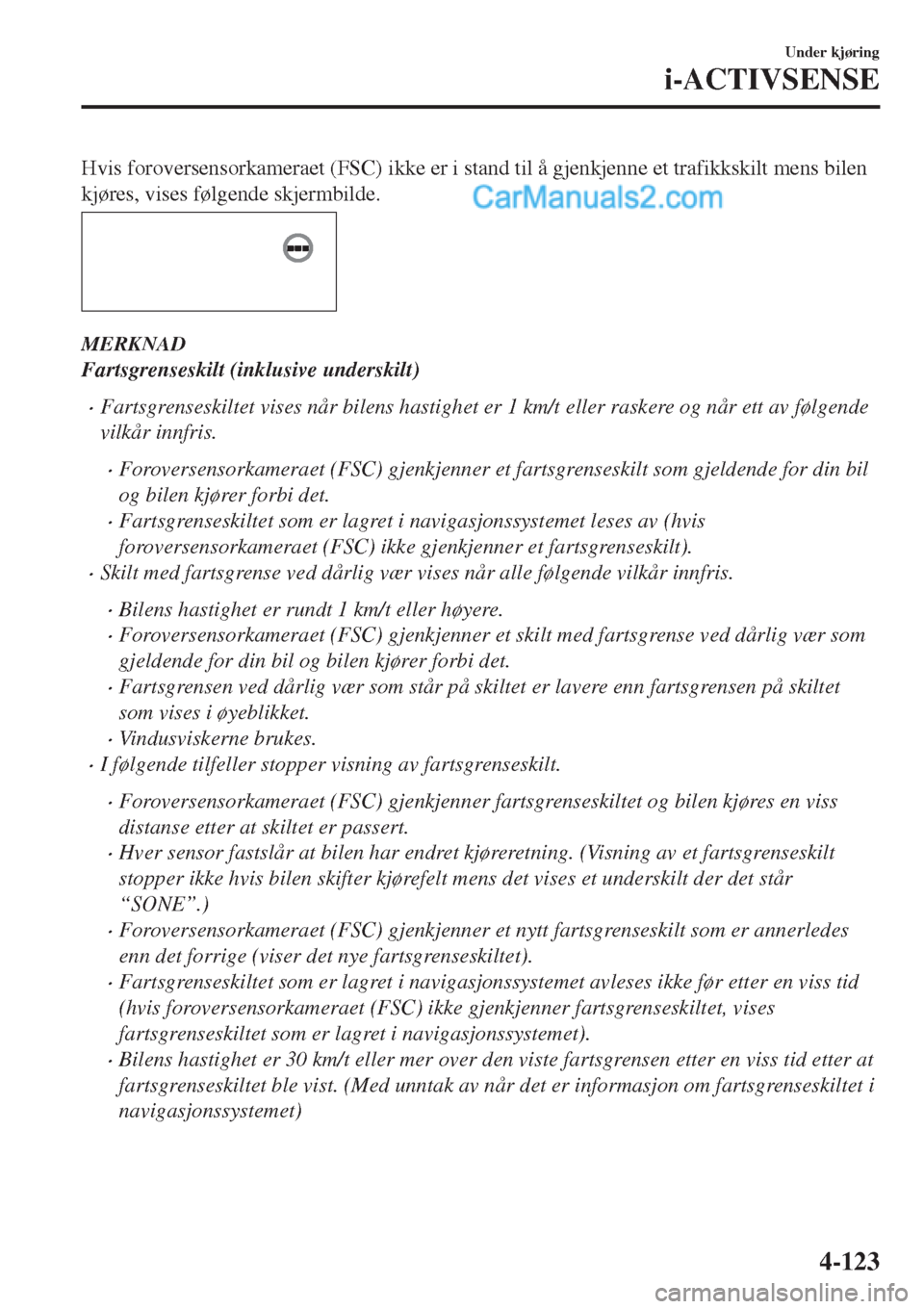

Hvis foroversensorkameraet (FSC) ikke er i stand til å gjenkjenne et trafikkskilt mens bilen
kjøres, vises følgende skjermbilde.
MERKNAD
Fartsgrenseskilt (inklusive underskilt)
•Fartsgrenseskiltet vises når bilens hastighet er 1 km/t eller raskere og når ett av følgende
vilkår innfris.
•Foroversensorkameraet (FSC) gjenkjenner et fartsgrenseskilt som gjeldende for din bil
og bilen kjører forbi det.
•Fartsgrenseskiltet som er lagret i navigasjonssystemet leses av (hvis
foroversensorkameraet (FSC) ikke gjenkjenner et fartsgrenseskilt).
•Skilt med fartsgrense ved dårlig vær vises når alle følgende vilkår innfris.
•Bilens hastighet er rundt 1 km/t eller høyere.
•Foroversensorkameraet (FSC) gjenkjenner et skilt med fartsgrense ved dårlig vær som
gjeldende for din bil og bilen kjører forbi det.
•Fartsgrensen ved dårlig vær som står på skiltet er lavere enn fartsgrensen på skiltet
som vises i øyeblikket.
•Vindusviskerne brukes.
•I følgende tilfeller stopper visning av fartsgrenseskilt.
•Foroversensorkameraet (FSC) gjenkjenner fartsgrenseskiltet og bilen kjøres en viss
distanse etter at skiltet er passert.
•Hver sensor fastslår at bilen har endret kjøreretning. (Visning av et fartsgrenseskilt
stopper ikke hvis bilen skifter kjørefelt mens det vises et underskilt der det står
“SONE”.)
•Foroversensorkameraet (FSC) gjenkjenner et nytt fartsgrenseskilt som er annerledes
enn det forrige (viser det nye fartsgrenseskiltet).
•Fartsgrenseskiltet som er lagret i navigasjonssystemet avleses ikke før etter en viss tid
(hvis foroversensorkameraet (FSC) ikke gjenkjenner fartsgrenseskiltet, vises
fartsgrenseskiltet som er lagret i navigasjonssystemet).
•Bilens hastighet er 30 km/t eller mer over den viste fartsgrensen etter en viss tid etter at
fartsgrenseskiltet ble vist. (Med unntak av når det er informasjon om fartsgrenseskiltet i
navigasjonssystemet)
Under kjøring
i-ACTIVSENSE
4-123

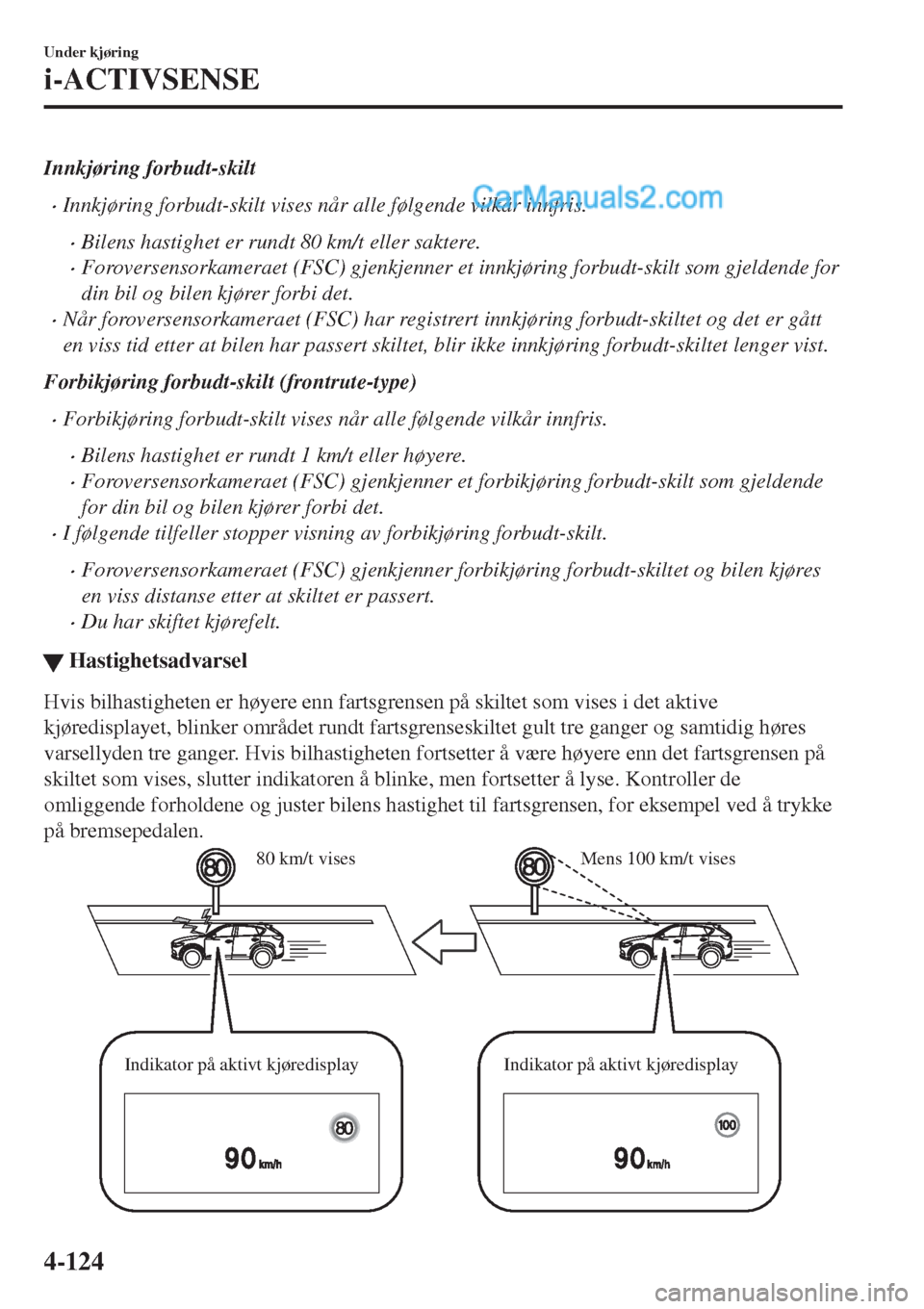

Innkjøring forbudt-skilt
•Innkjøring forbudt-skilt vises når alle følgende vilkår innfris.
•Bilens hastighet er rundt 80 km/t eller saktere.
•Foroversensorkameraet (FSC) gjenkjenner et innkjøring forbudt-skilt som gjeldende for
din bil og bilen kjører forbi det.
•Når foroversensorkameraet (FSC) har registrert innkjøring forbudt-skiltet og det er gått
en viss tid etter at bilen har passert skiltet, blir ikke innkjøring forbudt-skiltet lenger vist.
Forbikjøring forbudt-skilt (frontrute-type)
•Forbikjøring forbudt-skilt vises når alle følgende vilkår innfris.
•Bilens hastighet er rundt 1 km/t eller høyere.
•Foroversensorkameraet (FSC) gjenkjenner et forbikjøring forbudt-skilt som gjeldende
for din bil og bilen kjører forbi det.
•I følgende tilfeller stopper visning av forbikjøring forbudt-skilt.
•Foroversensorkameraet (FSC) gjenkjenner forbikjøring forbudt-skiltet og bilen kjøres
en viss distanse etter at skiltet er passert.
•Du har skiftet kjørefelt.
WHastighetsadvarsel
Hvis bilhastigheten er høyere enn fartsgrensen på skiltet som vises i det aktive
kjøredisplayet, blinker området rundt fartsgrenseskiltet gult tre ganger og samtidig høres
varsellyden tre ganger. Hvis bilhastigheten fortsetter å være høyere enn det fartsgrensen på
skiltet som vises, slutter indikatoren å blinke, men fortsetter å lyse. Kontroller de
omliggende forholdene og juster bilens hastighet til fartsgrensen, for eksempel ved å trykke
på bremsepedalen.
Mens 100 km/t vises 80 km/t vises
Indikator på aktivt kjŒredisplay Indikator på aktivt kjŒredisplay
Under kjøring
i-ACTIVSENSE
4-124
