USB MAZDA MODEL CX-5 2017 Instrukcja Obsługi (in Polish)

Wyposażenie wnętrza (Widok D)
①Pas bezpieczeństwa...................................... ....................................................... strona 2-20
② Dźwignia.................................................................................................... strona 2-11, 2-15
③ Zagłówek............................................................................................................. strona 2-17
④ Zasilający port USB.................................. ........................................................ strona 5-159
⑤ Blokady zabezpieczające przed otwarciem drzwi pr zez dzieci...........................strona 3-21
⑥ Schowek w podłokietniku................................ ................................................. strona 5-162
⑦ Włączniki ogrzewania siedze ń................................................................... ......... strona 2-15
⑧ Uchwyt na kubki............................................................................................... strona 5-160
⑨ Tylne haczyki na ubr ania.................................................................................. strona 5-165
⑩ Tylne lampy punktowe........................................ .............................................. strona 5-155
⑪ Dźwignia otwierania i blokow ania drzwi............................................................ strona 3-20
⑫ Konsola środkowa..............................................................................................strona 5-162
⑬ Port do podłączania urządze ń zewnętrznych.......................................................strona 5-18
⑭ Gniazdo do podłączania akceso riów.................................................... ............. strona 5-157
⑮ Przełącznik elektrycznego ster owania podnośnikiem szyby..................... strona 3-49, 3-50
⑯ Pojemnik na butelki........................................................................................... strona 5-161
⑰ Podłokietnik................................................. ....................................................... strona 2-17
⑱ Siedzenie tylne................................................. ................................................... strona 2-11
⑲ Mocowania systemu ISOFIX.............................................................................. strona 2-43
Twój samochód - Pierwsze spojrzenie
Widok wnętrza (Model z kier ownicą po lewej stronie)
Wyposażenie i rozmieszczenie elementów wyposażenia różni się w zależności od wersji samochodu1-5
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Wyposażenie wnętrza (Widok D)
①Konsola środkowa..............................................................................................strona 5-162
② Port do podłączania urządzeń zewn ętrznych.......................................................strona 5-18
③ Gniazdo do podłączania akce soriów................................................................. strona 5-157
④ Tylne lampy punktowe...................................................................................... strona 5-155
⑤ Dźwignia otwierania i blokowania drzwi..... ....................................................... strona 3-20
⑥ Przełącznik elektrycznego ster owania podnośnikiem szyby..................... strona 3-49, 3-50
⑦ Tylne haczyki na ubrania............................. ..................................................... strona 5-165
⑧ Pojemnik na butelki.................................................... ....................................... strona 5-161
⑨ Blokady zabezpieczające prze d otwarciem drzwi przez dzieci...........................strona 3-21
⑩ Zasilający port USB.......................................................................................... strona 5-159
⑪ Zagłówek............................................................................................................. strona 2-1 7
⑫ Dźwignia.............................................................. ...................................... strona 2-11, 2-15
⑬ Pas bezpieczeństwa............................................................................................. strona 2-20
⑭ Mocowania systemu ISOFIX.......................... .................................................... strona 2-43
⑮ Schowek w podłokietniku................................................................................. strona 5-162
⑯ Włączniki ogrzewania siedzeń............................................................................ strona 2-15
⑰ Uchwyt na kubki............................................................................................... strona 5-160
⑱ Podłokietnik...................................................... .................................................. strona 2-17
⑲ Siedzenie tylne.................................................................................................... strona 2-11
Twój samochód - Pierwsze spojrzenie
Widok wnętrza (Model z kier ownicą po prawej stronie)
1-10Wyposażenie i rozmieszczenie elementów wyposażenia różni się w zależności od wersji samochodu
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

5Komfort wnętrza
Obsługa różnych funkcji, w tym klimatyzacji i systemu audio, w celu
zwiększenia komfortu podczas jazdy.
Układ klimatyzacji............................ 5-4 Zasady obsługi.............................. 5-4
Obsługa wylotów powietrza......... 5-5
Typ manualny............................... 5-7
Typ automatyczny....................... 5-11
Przed użyciem systemu audio........ 5-16 Przyciski systemu audio............. 5-16
Tryb AUX/USB.......................... 5-18
Antena.........................................5-20
System audio [Typ A (bez ekranu
dotykowego)].................................... 5-21 Włącznik/Głośność/Ustawienia
dźwięku.......................................5-21
Zegar........................................... 5-23
Obsługa radia.............................. 5-24
Obsługa odtwarzacza płyt CD
*..........
.................................................... 5-28
Obsługa trybu AUX.................... 5-32
Obsługa trybu USB.....................5-33
Obsługa trybu iPod..................... 5-36
Wyświetlane błędy......................5-39
Bluetooth
®*................................ 5-40
Przygotowywanie urządzenia
przenośnego Bluetooth
®*........... 5-43
Dostępny język
*..........................5-54
Ustawienia zabezpieczeń
*...........5-55
System Bluetooth
® Audio*......... 5-57
Zestaw głośnomówiący
Bluetooth
®*................................ 5-60
Rozpoznawanie głosowe*........... 5-68
Funkcja nauki wybierania głosowego
(rejestracja użytkownika)
*.......... 5-69
Rozwiązywanie problemów
*...... 5-72
System audio [Typ B (z ekranem
dotykowym)].................................... 5-76 Podstawowa metoda obsługi....... 5-76
Ekran główny.............................. 5-80
Głośność/Wyświetlacz/Ustawienia
dźwięku.......................................5-81
Obsługa radia.............................. 5-84
Obsługa radia cyfrowego DAB
(Digital Audio Broadcasting)
*...........
.................................................... 5-87
Obsługa odtwarzacza płyt CD
*..........
.................................................... 5-90
Obsługa odtwarzacza płyt DVD
*.......
.................................................... 5-93
Obsługa trybu AUX.................... 5-96
Obsługa trybu USB.....................5-97
Bluetooth
®................................ 5-103
Przygotowywanie urządzenia
przenośnego Bluetooth
®...........5-106
Dostępny język
*........................5-109
System Bluetooth
® Audio........ 5-109
Jak korzystać z Radia Aha™.... 5-114
Jak korzystać z radia
Stitcher™.................................. 5-118
Zestaw głośnomówiący
Bluetooth
®................................ 5-120
Rozpoznawanie głosowe........... 5-130
Ustawienia................................ 5-134
*Wybrane wersje.5-1
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

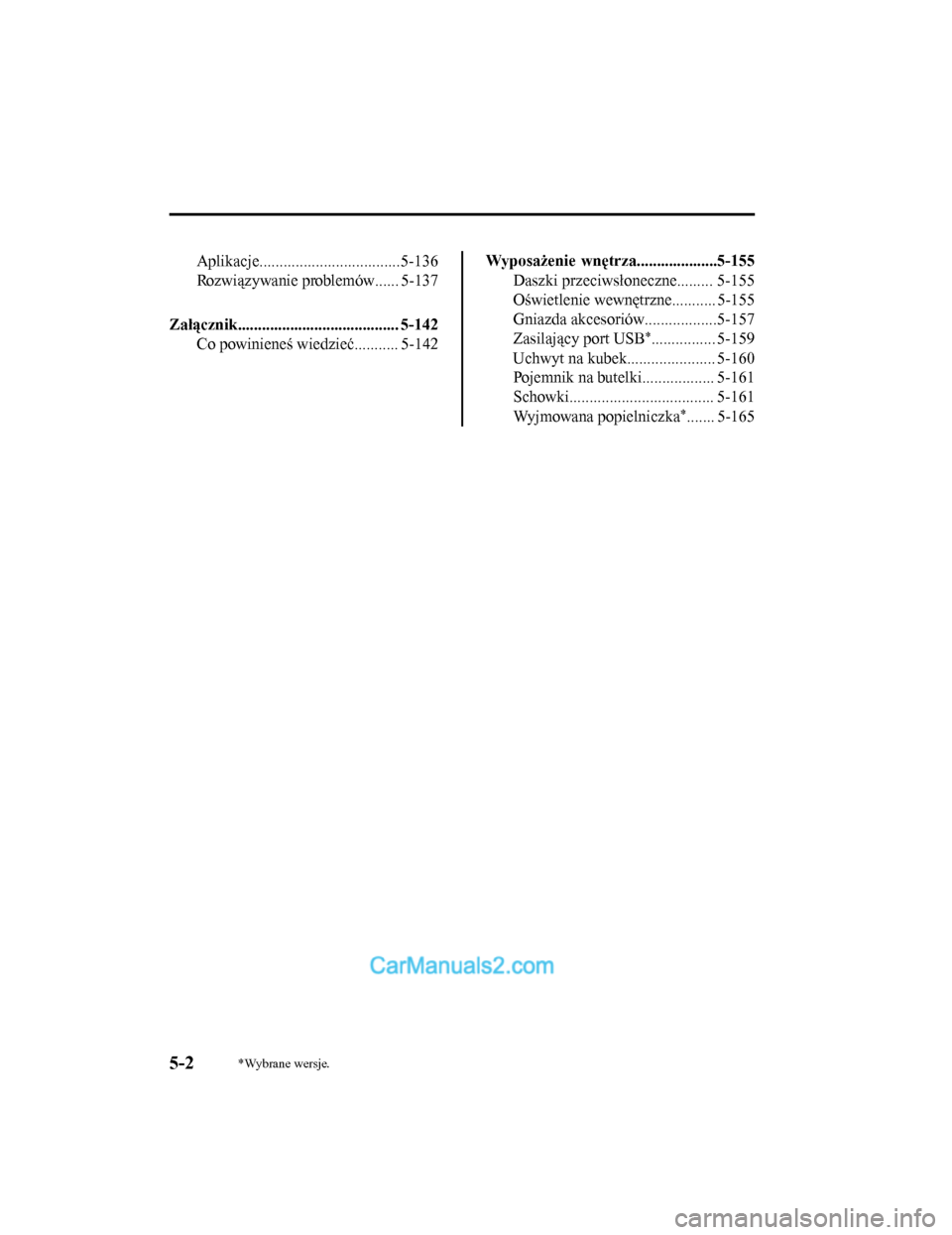

Aplikacje...................................5-136
Rozwiązywanie problemów...... 5-137
Załącznik........................................ 5-142 Co powinieneś wiedzieć........... 5-142Wyposażenie wnętrza....................5-155Daszki przeciwsłoneczne......... 5-155
Oświetlenie wewnętrzne........... 5-155
Gniazda akcesoriów..................5-157
Zasilający port USB
*................ 5-159
Uchwyt na kubek.... .................. 5-160
Pojemnik na butelki.................. 5-161
Schowki.................................... 5-161
Wyjmowana popielniczka
*....... 5-165
5-2*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Naciśnij i przytrzymaj przełącznik
wyszukiwania (
lub ) w celu
znalezienia wszystkich dostępnych stacji
na niższej lub wyższej częstotliwości,
niezależnie od tego czy były wcześniej
zapamiętane, czy nie.

Stacje radiowe zaprogramowane wcześniej
przez dostrajanie automatyczne (Typ A)/
dodawanie do ulubionych stacji radiowych
(Typ B) mogą być przywołane podczas
dostrajania automatycznego (Typ A)/
dodawania do lubionych stacji radiowych
(Typ B) poprzez naciśnięcie przycisku
wyszukiwania (
, ). Zapamiętane stacje
będą przywoływane w porządku w jakim
je zapisano przez każdorazowe naciśnięcie
przełącznika (
lub ).

Radio DAB (Typ B)*
Podczas słuchania radia DAB naciśnij
przycisk wyszukiwania (
, ), aby
przywołać stację dodaną wcześniej do listy
Ulubionych. Każdym naciśnięciem
przycisku stacje radiowe można
przywoływać w porządku, w jakim dodano
je do listy.
Naciśnij i przytrzymaj przycisk
wyszukiwania (
), aby przejść do
następnej stacji, (
) aby powrócić do
poprzedniej stacji.
USB Audio/Bluetooth® Audio*/CD*
Naciśnij przełącznik wyszukiwania (),
aby przejść do początku następnej ścieżki.
Naciśnij przełącznik wyszukiwania (
)
w ciągu pierwszych kilku sekund po
rozpoczęciu odtwarzania, aby przejść do
początku poprzedniego utworu.
Naciśnij przełącznik wyszukiwania (
)
po upłynięciu kilku sekund odtwarzania,
aby rozpocząć odtwarzanie od początku
bieżącej ścieżki.
Aby kontynuować przeszukiwanie
utworów, naciśnij i przytrzymaj
przełącznik (
lub ).
DVD (Typ B)
*
Naciśnij przełącznik wyszukiwania (),
aby przejść do początku następnego
rozdziału.
Naciśnij przełącznik wyszukiwania (
),
aby powrócić do początku poprzedniego
rozdziału.
Radio Aha™/Stitcher™ (Typ B)
Naciśnij przełącznik wyszukiwania (),
aby przejść do początku następnej ścieżki.
Naciśnij i przytrzymaj przycisk
wyszukiwania (
), by ocenić odtwarzanie
bieżącego utworu jako „Lubię” (Like).
Naciśnij i przytrzymaj przycisk
wyszukiwania (
), by ocenić odtwarzanie
bieżącego utworu jako „Nie lubię”
(Dislike).
Komfort wnętrza
Przed użyciem systemu audio
*Wybrane wersje.5-17
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

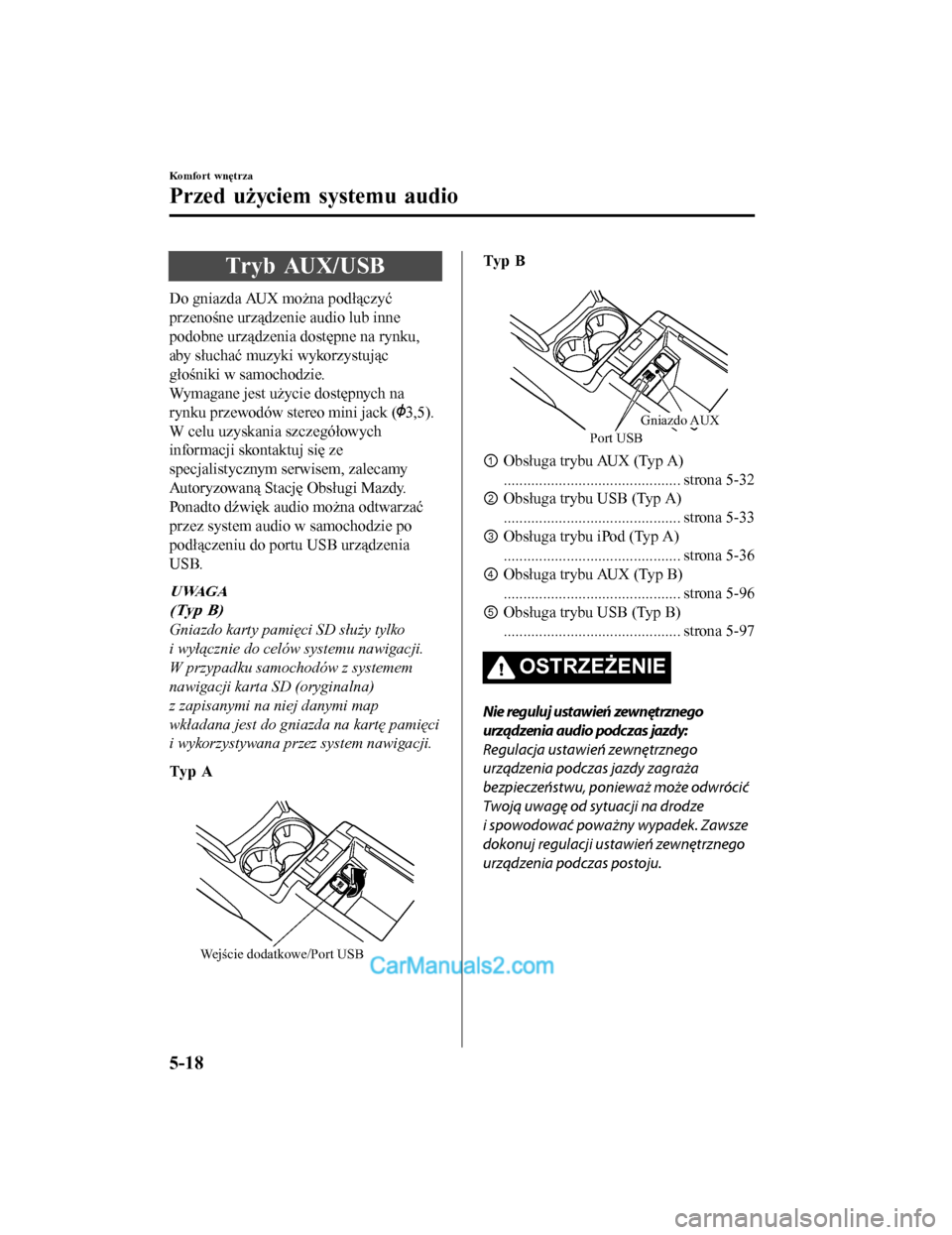

Tryb AUX/USB
Do gniazda AUX można podłączyć
przenośne urządzenie audio lub inne
podobne urządzenia dostępne na rynku,
aby słuchać muzyki wykorzystując
głośniki w samochodzie.
Wymagane jest użycie dostępnych na
rynku przewodów stereo mini jack (
3,5).
W celu uzyskania szczegółowych
informacji skontaktuj się ze
specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Ponadto dźwięk audio można odtwarzać
przez system audio w samochodzie po
podłączeniu do portu USB urządzenia
USB.
UWAGA
(Typ B)
Gniazdo karty pamięci SD służy tylko
i wył\bcznie do celów systemu nawigacji.
W przypadku samochodów z systemem
nawigacji karta SD (oryginalna)
z zapisanymi na niej danymi map
wkładana jest do gniazda na kartę pamięci
i wykorzystywana przez system nawigacji.
Typ A

Wejście dodatkowe/Port USB
Typ B

Port USB
Gniazdo AUX
① Obsługa trybu AUX (Typ A)
............................................. strona 5-32
② Obsługa trybu USB (Typ A)
............................................. strona 5-33
③ Obsługa trybu iPod (Typ A)
............................................. strona 5-36
④ Obsługa trybu AUX (Typ B)
............................................. strona 5-96
⑤ Obsługa trybu USB (Typ B)
............................................. strona 5-97
OSTRZE ŻENIE
Nie reguluj ustawień zewnętrznego
urządzenia audio podczas jazdy:
Regulacja ustawień zewnętrznego
urz\bdzenia podczas jazdy zagraża
bezpieczeństwu, ponieważ może odwrócić
Twoj\b uwagę od sytuacji na drodze
i spowodować poważny wypadek. Zawsze
dokonuj regulacji ustawień zewnętrznego
urz\bdzenia podczas postoju.
Komfort wnętrza
Przed użyciem systemu audio
5-18
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

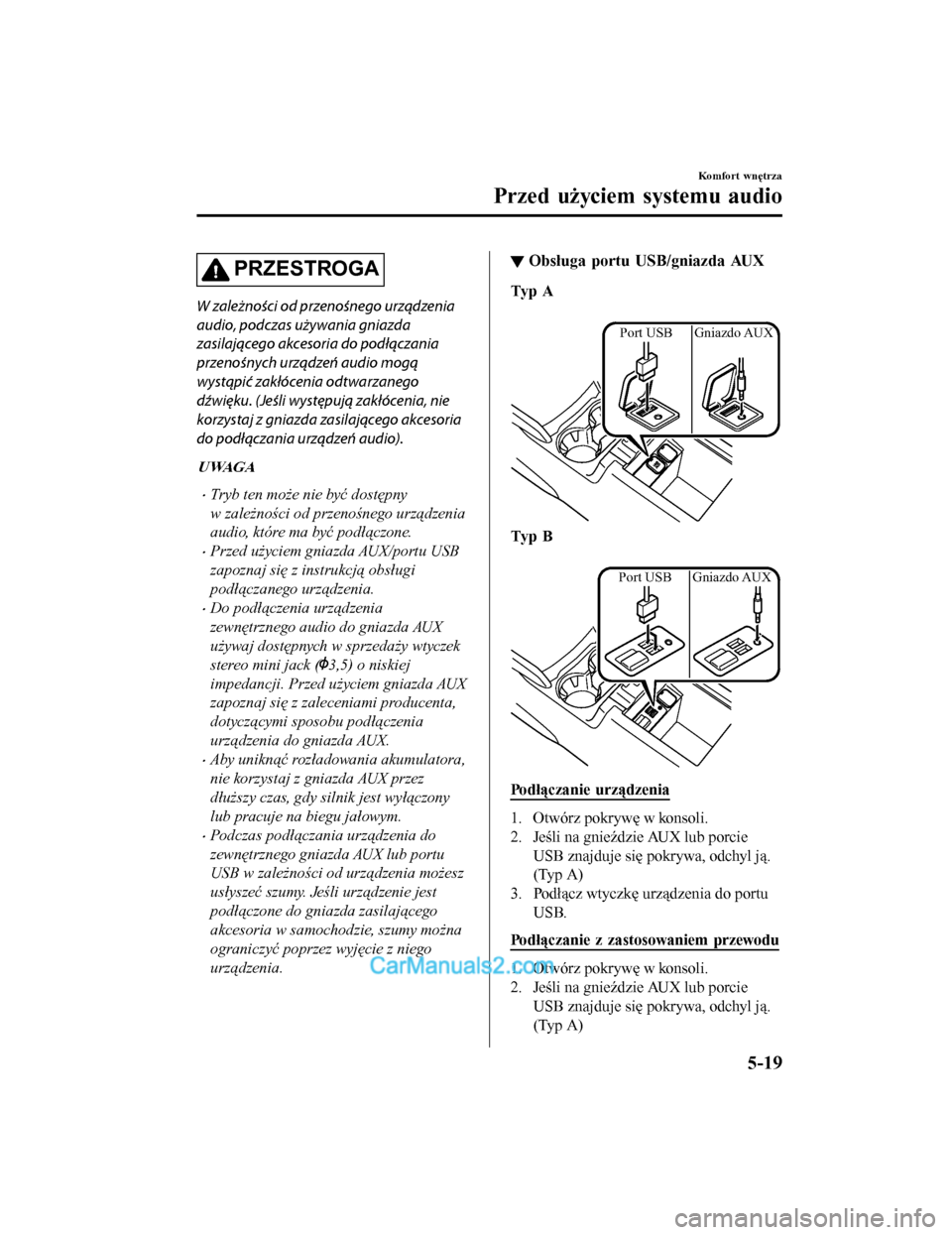

PRZESTROGA
W zależności od przenośnego urz\bdzenia
audio, podczas używania gniazda
zasilaj\bcego akcesoria do podł\bczania
przenośnych urz\bdzeń audio mog\b
wyst\bpić zakłócenia odtwarzanego
dźwięku. (Jeśli występuj\b zakłócenia, nie
korzystaj z gniazda zasilaj\bcego akcesoria
do podł\bczania urz\bdzeń audio).
UWAGA
•Tryb ten może nie być dostępny
w zależności od przenośnego urz\bdzenia
audio, które ma być podł\bczone.
•Przed użyciem gniazda AUX/portu USB
zapoznaj się z instrukcj\b obsługi
podł\bczanego urz\bdzenia.
•Do podł\bczenia urz\bdzenia
zewnętrznego audio do gniazda AUX
używaj dostępnych w sprzedaży wtyczek
stereo mini jack (
3,5) o niskiej
impedancji. Przed użyciem gniazda AUX
zapoznaj się z zaleceniami producenta,
dotycz\bcymi sposobu podł\bczenia
urz\bdzenia do gniazda AUX.
•Aby unikn\bć rozładowania akumulatora,
nie korzystaj z gniazda AUX przez
dłuższy czas, gdy silnik jest wył\bczony
lub pracuje na biegu jałowym.
•Podczas podł\bczania urz\bdzenia do
zewnętrznego gniazda AUX lub portu
USB w zależności od urz\bdzenia możesz
usłyszeć szumy. Jeśli urz\bdzenie jest
podł\bczone do gniazda zasilaj\bcego
akcesoria w samochodzie, szumy można
ograniczyć poprzez wyjęcie z niego
urz\bdzenia.
▼ Obsługa portu USB/gniazda AUX
Typ A

Port USB Gniazdo AUX
Typ B

Port USB Gniazdo AUX
Podłączanie urządzenia
1. Otwórz pokrywę w konsoli.
2. Jeśli na gnieździe AUX lub porcie
USB znajduje się pokrywa, odchyl ją.
(Typ A)
3. Podłącz wtyczkę urządzenia do portu USB.
Podłączanie z zastosowaniem przewodu
1. Otwórz pokrywę w konsoli.
2. Jeśli na gnieździe AUX lub porcie USB znajduje się pokrywa, odchyl ją.
(Typ A)
Komfort wnętrza
Przed użyciem systemu audio
5-19
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

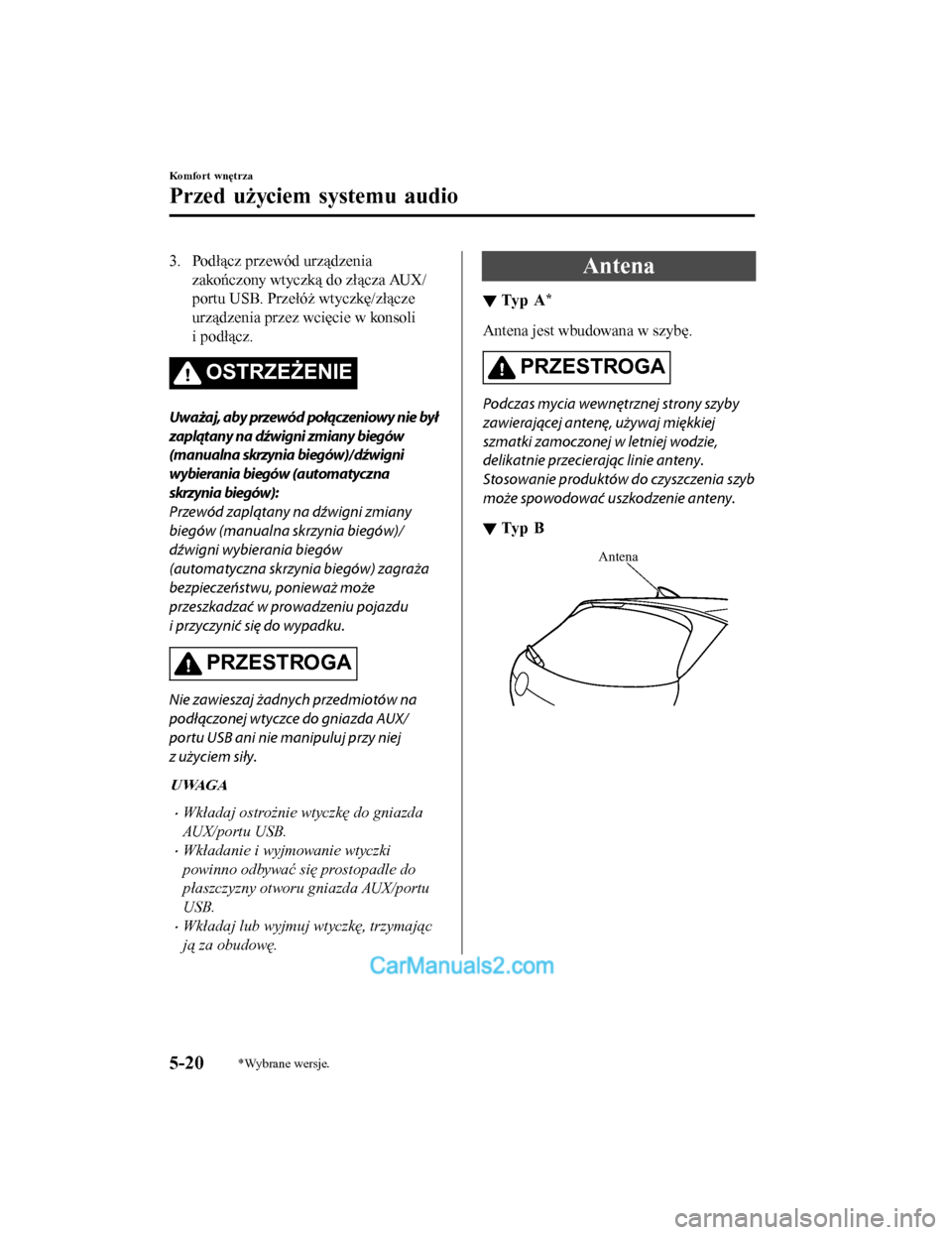

3. Podłącz przewód urządzeniazakończony wtyczką do złącza AUX/
portu USB. Przełóż wtyczkę/złącze
urządzenia przez wcięcie w konsoli
i podłącz.
OSTRZE ŻENIE
Uważaj, aby przewód połączeniowy nie był
zaplątany na dźwigni zmiany biegów
(manualna skrzynia biegów)/dźwigni
wybierania biegów (automatyczna
skrzynia biegów):
Przewód zapl\btany na dźwigni zmiany
biegów (manualna skrzynia biegów)/
dźwigni wybierania biegów
(automatyczna skrzynia biegów) zagraża
bezpieczeństwu, ponieważ może
przeszkadzać w prowadzeniu pojazdu
i przyczynić się do wypadku.
PRZESTROGA
Nie zawieszaj żadnych przedmiotów na
podł\bczonej wtyczce do gniazda AUX/
portu USB ani nie manipuluj przy niej
z użyciem siły.
UWAGA
•Wkładaj ostrożnie wtyczkę do gniazda
AUX/portu USB.
•Wkładanie i wyjmowanie wtyczki
powinno odbywać się prostopadle do
płaszczyzny otworu gniazda AUX/portu
USB.
•Wkładaj lub wyjmuj wtyczkę, trzymaj\bc
j\b za obudowę.
Antena
▼ Typ A*
Antena jest wbudowana w szybę.
PRZESTROGA
Podczas mycia wewnętrznej strony szyby
zawieraj\bcej antenę, używaj miękkiej
szmatki zamoczonej w letniej wodzie,
delikatnie przecieraj\bc linie anteny.
Stosowanie produktów do czyszczenia szyb
może spowodować uszkodzenie anteny.
▼Typ B
Antena
Komfort wnętrza
Przed użyciem systemu audio
5-20*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

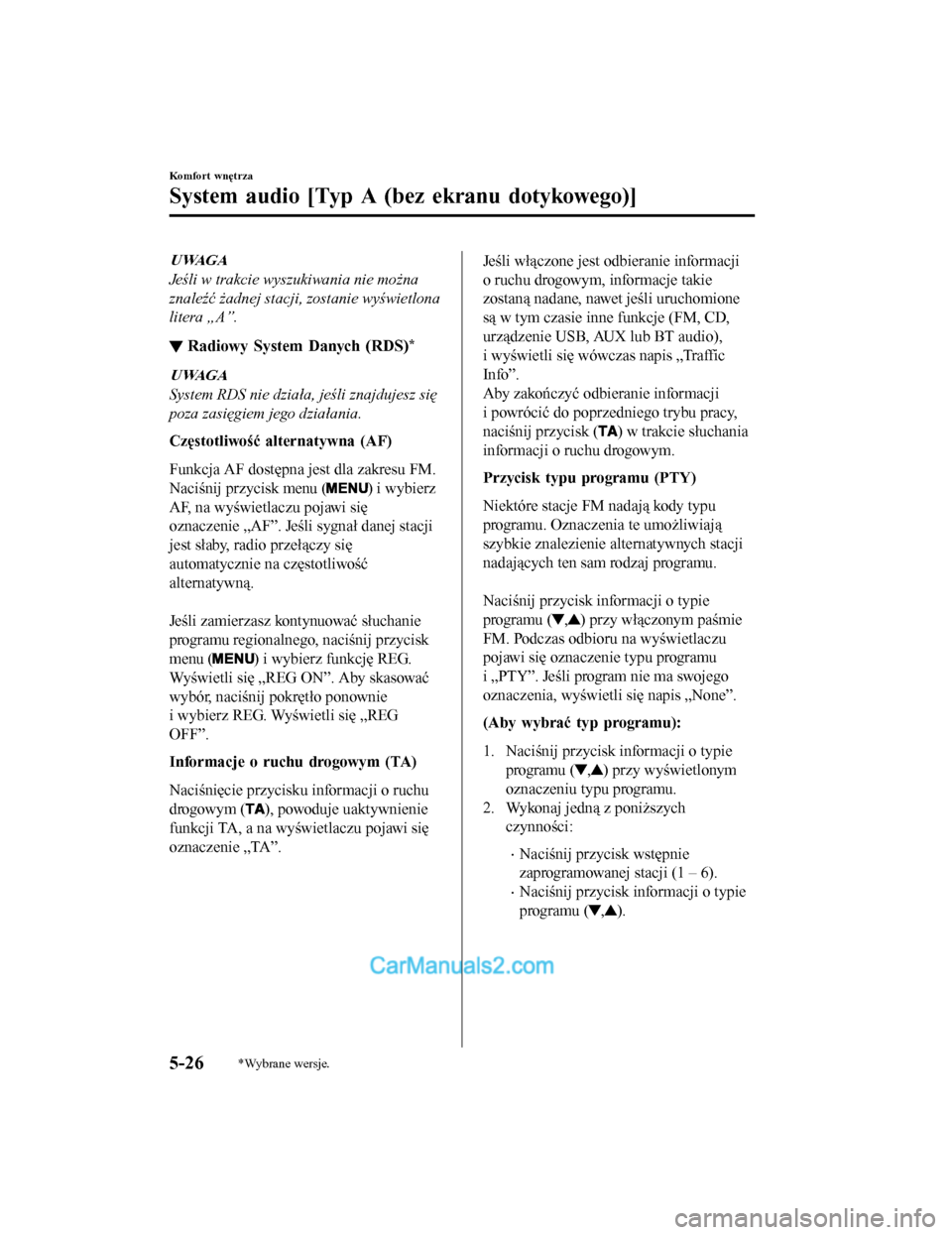

UWAGA
Jeśli w trakcie wyszukiwania nie można
znaleźć żadnej stacji, zostanie wyświetlona
litera „A”.
▼Radiowy System Danych (RDS)*
UWAGA
System RDS nie działa, jeśli znajdujesz się
poza zasięgiem jego działania.
Częstotliwość alternatywna (AF)
Funkcja AF dostępna jest dla zakresu FM.
Naciśnij przycisk menu (
) i wybierz
AF, na wyświetlaczu pojawi się
oznaczenie „AF”. Jeśli sygnał danej stacji
jest słaby, radio przełączy się
automatycznie na częstotliwość
alternatywną.

Jeśli zamierzasz kontynuować słuchanie
programu regionalnego, naciśnij przycisk
menu (
) i wybierz funkcję REG.
Wyświetli się „REG ON”. Aby skasować
wybór, naciśnij pokrętło ponownie
i wybierz REG. Wyświetli się „REG
OFF”.
Informacje o ruchu drogowym (TA)
Naciśnięcie przycisku informacji o ruchu
drogowym (
), powoduje uaktywnienie
funkcji TA, a na wyświetlaczu pojawi się
oznaczenie „TA”.

Jeśli włączone jest odbieranie informacji
o ruchu drogowym, informacje takie
zostaną nadane, nawet jeśli uruchomione
są w tym czasie inne funkcje (FM, CD,
urządzenie USB, AUX lub BT audio),
i wyświetli się wówczas napis „Traffic
Info”.
Aby zakończyć odbieranie informacji
i powrócić do poprzedniego trybu pracy,
naciśnij przycisk (
) w trakcie słuchania
informacji o ruchu drogowym.
Przycisk typu programu (PTY)
Niektóre stacje FM nadają kody typu
programu. Oznaczenia te umożliwiają
szybkie znalezienie alternatywnych stacji
nadających ten sam rodzaj programu.

Naciśnij przycisk informacji o typie
programu (
,) przy włączonym paśmie
FM. Podczas odbioru na wyświetlaczu
pojawi się oznaczenie typu programu
i „PTY”. Jeśli program nie ma swojego
oznaczenia, wyświetli się napis „None”.
(Aby wybrać typ programu):
1. Naciśnij przycisk informacji o typie programu (
,) przy wyświetlonym
oznaczeniu typu programu.
2. Wykonaj jedną z poniższych czynności:
•Naciśnij przycisk wstępnie
zaprogramowanej stacji (1 – 6).
•Naciśnij przycisk informacji o typie
programu (
,).
Komfort wnętrza
System audio [Typ A (b ez ekranu dotykowego)]
5-26*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

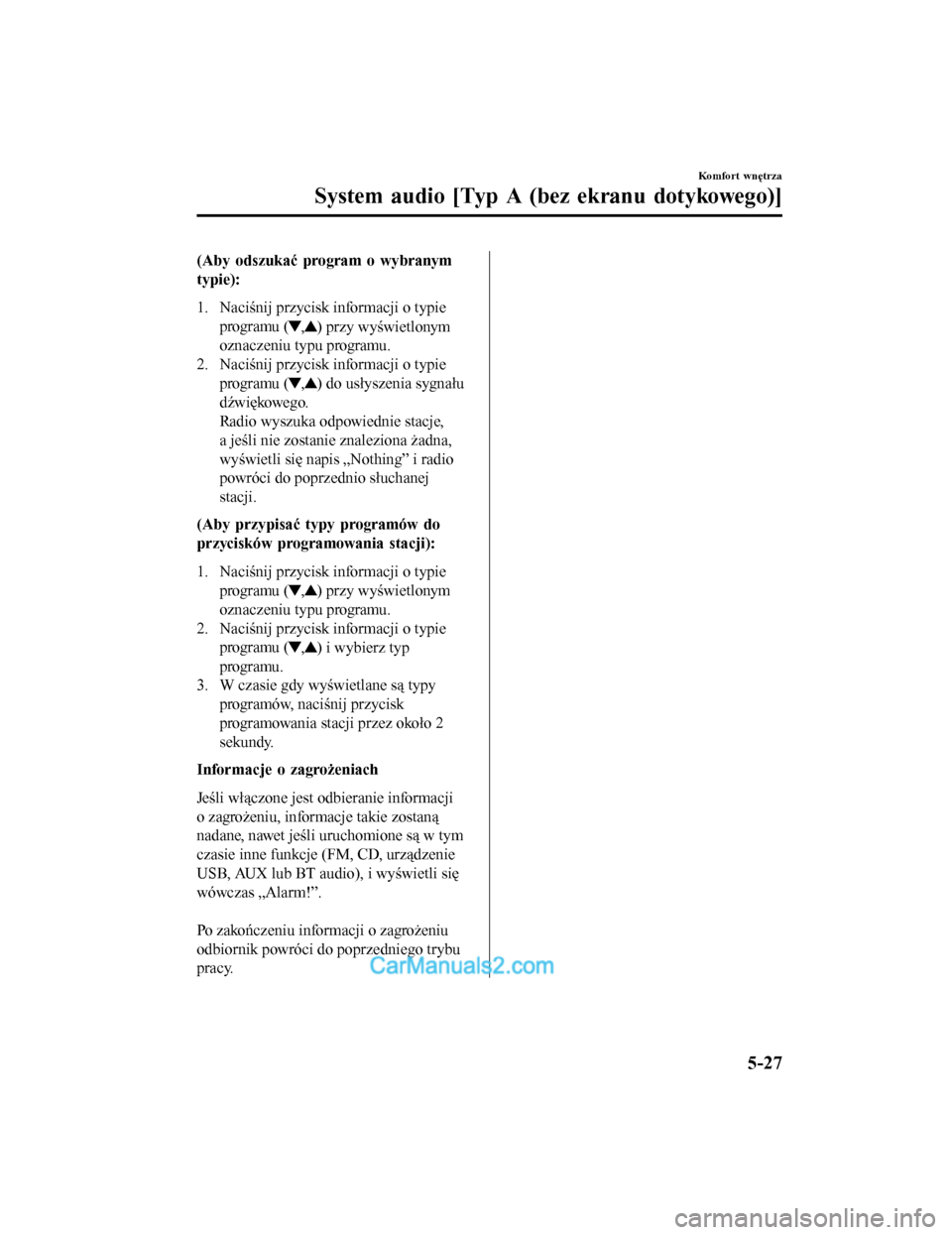

(Aby odszukać program o wybranym
typie):
1. Naciśnij przycisk informacji o typieprogramu (
,) przy wyświetlonym
oznaczeniu typu programu.
2. Naciśnij przycisk informacji o typie programu (
,) do usłyszenia sygnału
dźwiękowego.
Radio wyszuka odpowiednie stacje,
a jeśli nie zostanie znaleziona żadna,
wyświetli się napis „Nothing” i radio
powróci do poprzednio słuchanej
stacji.
(Aby przypisać typy programów do
przycisków programowania stacji):
1. Naciśnij przycisk informacji o typie programu (
,) przy wyświetlonym
oznaczeniu typu programu.
2. Naciśnij przycisk informacji o typie programu (
,) i wybierz typ
programu.
3. W czasie gdy wyświetlane są typy programów, naciśnij przycisk
programowania stacji przez około 2
sekundy.
Informacje o zagrożeniach
Jeśli włączone jest odbieranie informacji
o zagrożeniu, informacje takie zostaną
nadane, nawet jeśli uruchomione są w tym
czasie inne funkcje (FM, CD, urządzenie
USB, AUX lub BT audio), i wyświetli się
wówczas „Alarm!”.

Po zakończeniu informacji o zagrożeniu
odbiornik powróci do poprzedniego trybu
pracy.
Komfort wnętrza
System audio [Typ A (bez ekranu dotykowego)]
5-27
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
