MAZDA MODEL CX-5 2017 Instruktionsbog (in Danish)

8–33
Informatie voor de eigenaar
Elektromagnetische compatibiliteit

Antenneposities:
: rechtsvoor op dak
: linksvoor op dak
: midden van dak

Frequentieband (MHz) Maximaal uitgangsvermogen (Watt) Antenneposities
50 — 54 50


68 — 87,5 50


142 — 176 50


380 — 470 50


806 — 940 10


1.200 — 1.300 10


1.710 — 1.885 10


1.885 — 2.025 10


2.400 — 2.500 0,01 *1 In een cabine *1
*1 Enkel voor Bluetooth
®

OPMERKING
Controleer na het installeren van RF zenders voor storing van en naar alle elektrische
apparatuur in de auto, zowel in de standbymodus als in de zendmodus.
Controleer alle elektrische apparatuur:

 met de contactschakelaar op ON
 met draaiende motor
 tijdens een proefrit bij diverse snelheden.

8–34
Informatie voor de eigenaar

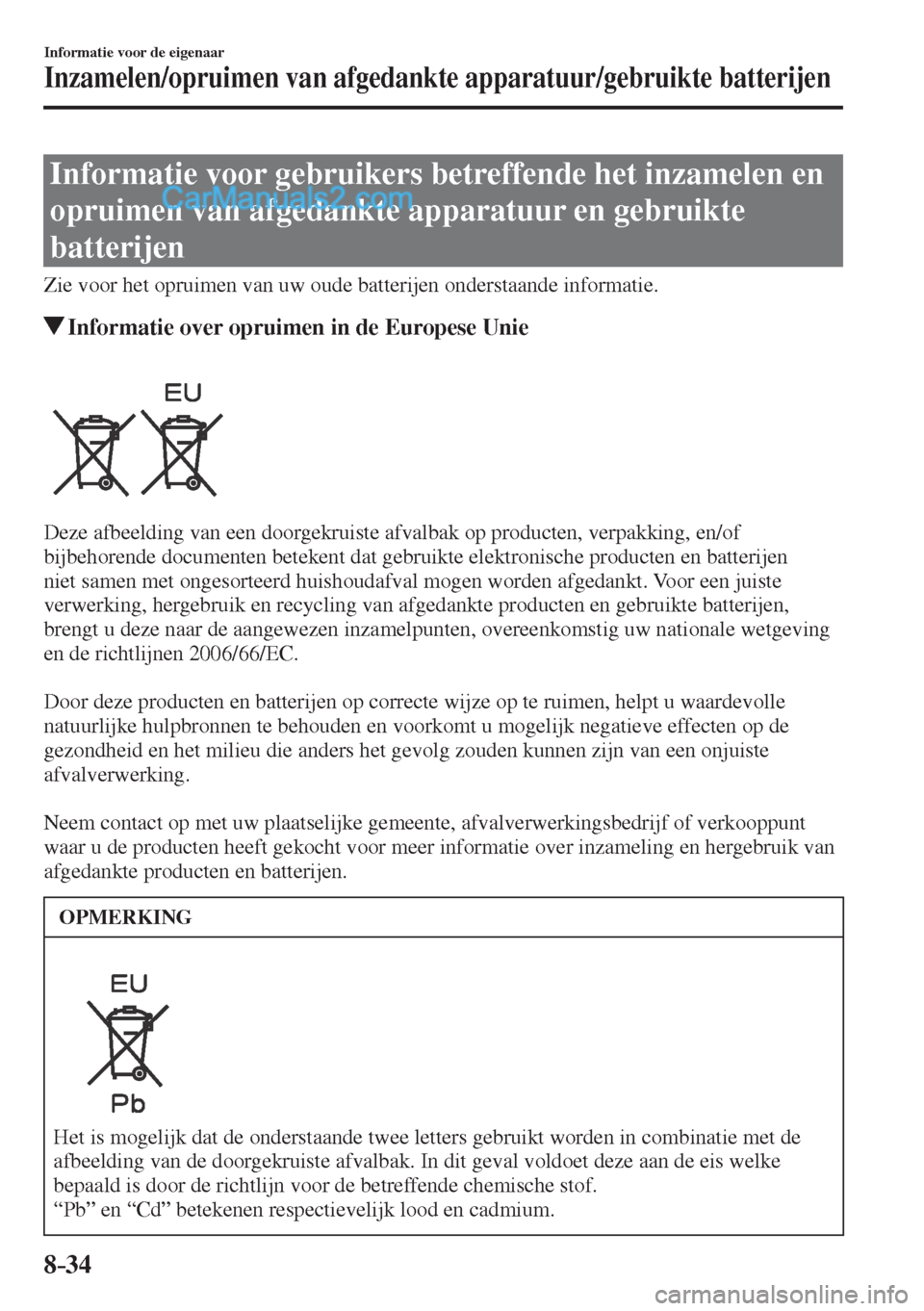

Inzamelen/opruimen van afgedankte apparatuur/gebruikte batterijen
Informatie voor gebruikers betreffende het inzamelen en
opruimen van afgedankte apparatuur en gebruikte
batterijen
Zie voor het opruimen van uw oude batterijen onderstaande informatie.
Informatie over opruimen in de Europese Unie

Deze afbeelding van een doorgekruiste afvalbak op producten, verpakking, en/of
bijbehorende documenten betekent dat gebruikte elektronische producten en batterijen
niet samen met ongesorteerd huishoudafval mogen worden afgedankt. Voor een juiste
verwerking, hergebruik en recycling van afgedankte producten en gebruikte batterijen,
brengt u deze naar de aangewezen inzamelpunten, overeenkomstig uw nationale wetgeving
en de richtlijnen 2006/66/EC.

Door deze producten en batterijen op correcte wijze op te ruimen, helpt u waardevolle
natuurlijke hulpbronnen te behouden en voorkomt u mogelijk negatieve effecten op de
gezondheid en het milieu die anders het gevolg zouden kunnen zijn van een onjuiste
afvalverwerking.

Neem contact op met uw plaatselijke gemeente, afvalverwerkingsbedrijf of verkooppunt
waar u de producten heeft gekocht voor meer informatie over inzameling en hergebruik van
afgedankte producten en batterijen.
OPMERKING

Het is mogelijk dat de onderstaande twee letters gebruikt worden in combinatie met de
afbeelding van de doorgekruiste afvalbak. In dit geval voldoet deze aan de eis welke
bepaald is door de richtlijn voor de betreffende chemische stof.
“Pb” en “Cd” betekenen respectievelijk lood en cadmium.

8–35
Informatie voor de eigenaar
Inzamelen/opruimen van afgedankte apparatuur/gebruikte batterijen
Informatie over opruimen in overige landen buiten de Europese Unie
Bovenstaande symbolen zijn enkel geldig in de Europese Unie. Neem als u afgedankte
producten en gebruikte batterijen wilt opruimen contact op met uw plaatselijke gemeente,
afvalverwerkingsbedrijf of verkooppunt waar u de producten heeft gekocht en vraag naar de
juiste methode van opruimen.

NOTITIES
8–36

9–1 9–1
9Technische gegevens
Technische informatie over uw Mazda.

Identi¿ catienummers ......................................................................... 9-2
Voertuiginformatielabels ............................................................... 9-2

Technische gegevens ........................................................................... 9-5
Technische gegevens ..................................................................... 9-5

Gebruikersinstellingen .................................................................... 9-12
Gebruikersinstellingen ................................................................ 9-12

9–2
Technische gegevens
Identi¿ catienummers
Voertuiginformatielabels
Voertuig-identi¿ catienummer
(Zuid-Afrika, Vereniging van
Arabische Golfstaten)
Met het voertuig-identi¿ catienummer
wordt uw voertuig wettelijk
geïdenti¿ ceerd. Het nummer staat op
een plaatje dat bevestigd is aan het
ventilatiekastpaneel aan de linkerhoek van
het instrumentenpaneel. Dit plaatje is door
de voorruit gemakkelijk zichtbaar.


Modelplaatje

Chassisnummer/
Voertuigidenti¿ catienummer
(Ierland, Verenigd Koninkrijk,
Swaziland, Namibië, Botswana,
Lesotho)
Chassisnummer
Open het deksel aangegeven in de
afbeelding voor het controleren van het
chassisnummer.


Voertuigidenti¿ catienummer

9–3
Technische gegevens
Identi¿ catienummers
Informatielabel voor
uitlaatgasreiniging (Filippijnen)

Bandenspanningslabel
Model met links stuur


Model met rechts stuur


Motornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5


Voorwaarts

SKYACTIV-D 2.2


Voorwaarts

9–4
Technische gegevens
Identi¿ catienummers
Voertuiginformatieplaatje
(Vereniging van Arabische
Golfstaten)
Op dit plaatje wordt het productiejaar en
de maand aangegeven.

9–5
Technische gegevens
Technische gegevens
Technische gegevens
Motor
Benzinemotor
Onderwerp Technische gegevens
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Type DOHC-16V in lijn, 4 cil.
Boring x slag 83,5 × 91,2 mm 89,0 × 100 mm
Cilinderinhoud 1.998 cc 2.488 cc
Compressieverhouding 13,0/14,0 13,0

Vereniging van Arabische Golfstaten
Onderwerp Technische gegevens
SKYACTIV-G 2.5
Maximum
motorvermogen/aantal
omwentelingen 140 kW/6000 omw/min
Maximum
motorkoppel/aantal
omwentelingen 251 N·m/4.000 omw/min
Maximum snelheid 190 km/h

Dieselmotor
Onderwerp Technische gegevens
SKYACTIV-D 2.2
Type DOHC-16V in lijn, 4 cil.
Boring x slag 86,0 × 94,3 mm
Cilinderinhoud 2191 cc
Compressieverhouding 14,0

9–6
Technische gegevens
Technische gegevens
Elektrisch systeem
Onderwerp Classi¿ catie
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Accu Q-85
*1
T-110 *1
12V-55Ah/20UUR *2 of 12V-65Ah/20UUR *2
Bougienummer Originele Mazda
bougie
*3 PE5R-18-110 of PE5S-18-110 —
*1 Q-85 of T-110 is bestemd voor het i-stop systeem (FOR STOP & START). Voor de juiste werking van het
i-stop systeem mag enkel gebruik gemaakt worden van Q-85 of T-110 (FOR STOP & START). Raadpleeg een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur, voor bijzonderheden.
*2 Niet voor i-stop systeem.
*3 De bougies zorgen er voor dat de SKYACTIV-G optimale prestaties kan leveren. Raadpleeg een deskundige
reparateur, bij voorkeur een of¿ ciële Mazda-reparateur, voor bijzonderheden.


OPGELET
Gebruik voor het reinigen van iridium bougies geen draadborstel. De ¿ jne deeltjeslaag op
de iridiumlegering en de platina punten kunnen beschadigd worden.
Aanbevolen smeermiddelen
Motorolie *1 Europa Behalve Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Aanbevolen olies *2 Oliekwaliteit
Originele Mazda Olie Supra 0W-20
API SL/SM/SN of
ILSAC GF-III/GF-IV/GF-V Originele Mazda Olie Ultra 5W-30
Alternatieve oliekwaliteit
*3
API SN
*4 of ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 2.2 Aanbevolen olies
*2 Oliekwaliteit
Originele Mazda Olie Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Originele Mazda Olie Ultra DPF 5W-30
Alternatieve oliekwaliteit
*3
ACEA C3 0W-30
5W-30
*1 Zie Aanbevolen olie op pagina 6-27 .
*2 Originele Mazda olie is speciaal bestemd/getest voor de respectievelijke motor. Voor optimale prestaties wordt
het aanbevolen altijd gebruik te maken van originele Mazda olie.
*3 Als er geen originele Mazda olie beschikbaar is, kunt u ook gebruik maken van alternatieve olie die
overeenkomt met de aangegeven speci¿ catie.
*4 Gebruik API SM/SN in Kazachstan.
