MAZDA MODEL CX-5 2017 Kezelési útmutató (in Hungarian)

▼Figyelmeztető jelzés/figyelmeztető lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
Jel Figyelmeztetés Oldal
Fékrendszer figyelmeztető lámpája*17-43
ABS figyelmeztető lámpa*1
Elektronikus fé-
kerőelosztó
rendszer figyel-
meztető lámpája
7-43
ABS figyelmez-
tetése
7-46
Töltőrendszer figyelmeztető jelzése/figyelmeztető lámpája*17-43
Olajnyomás figyelmeztető lámpa*17-43
(piros)
*Hűtőfolyadék hőmérséklete magas figyelmeztető jelzés/figyelmeztető lám-
pa*17-43
*Kormányszervóhiba jelzése/hibát jelző lámpája*17-43
*Fő figyelmeztető jelzés/figyelmeztető lámpa*17-46
Elektromos rögzítőfék (EPB) figyelmeztető jelzése/visszajelző lámpája*17-46
(piros)
*Fékpedál-működtetés kérése figyelmeztető lámpa*1
Villantás
4-90
Hangjelzés és
villantás
7-46
Motorhiba jelzőlámpa*17-46
*Automata sebességváltó figyelmeztető jelzése/figyelmeztető lámpája*17-46
*Négykerékhajtás figyelmeztető jelzése/figyelmeztető lámpája*17-46
Légzsák/biztonságiöv-előfeszítő rendszerének figyelmeztető lámpája*17-46
*Gumiabroncsnyomás-figyelő rendszer figyelmeztető lámpája*1
Villantás
7-46
Bekapcsol
7-54
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-47

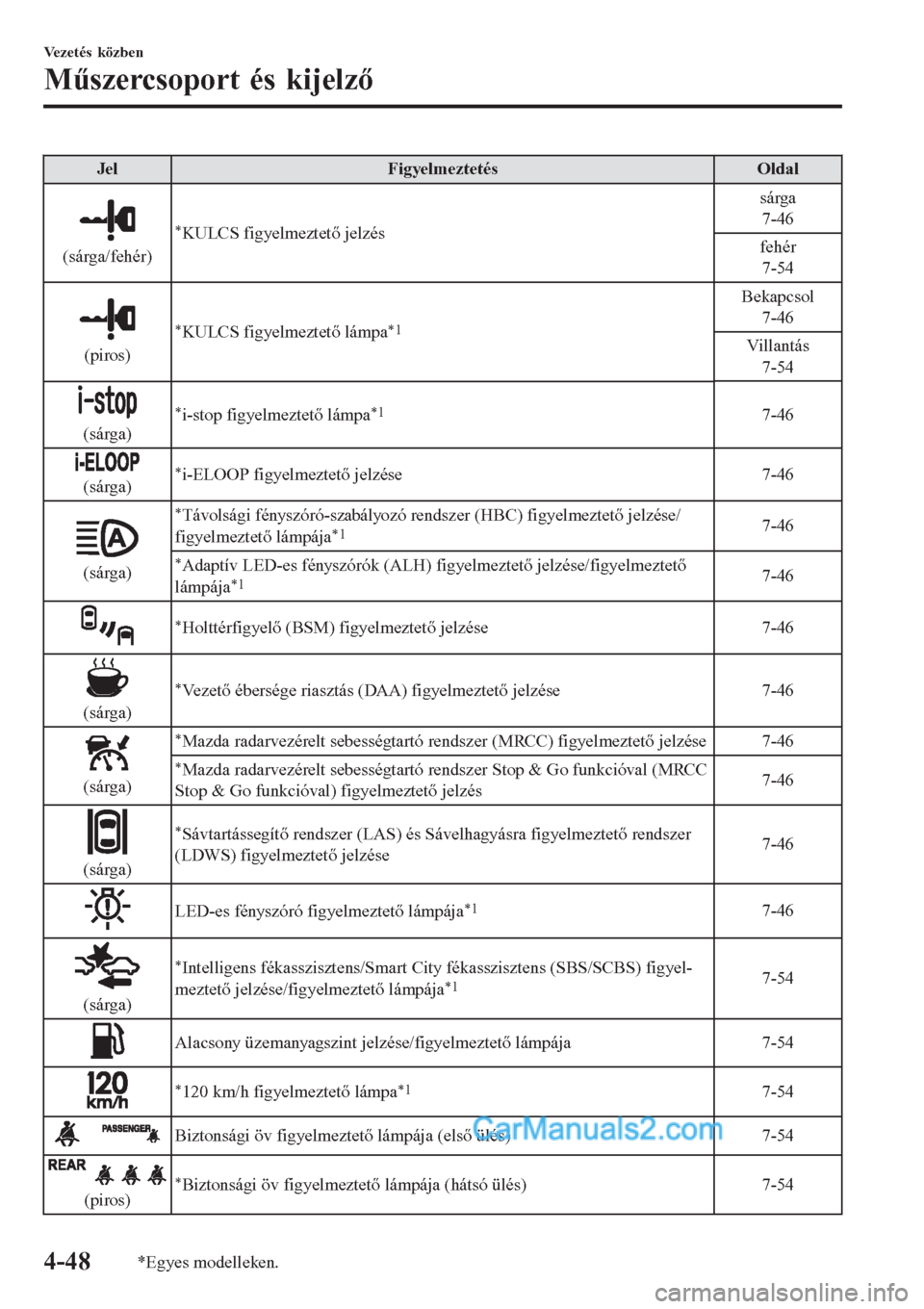

Jel Figyelmeztetés Oldal
(sárga/fehér)
*KULCS figyelmeztető jelzéssárga
7-46
fehér
7-54
(piros)
*KULCS figyelmeztető lámpa*1
Bekapcsol
7-46
Villantás
7-54
(sárga)
*i-stop figyelmeztető lámpa*17-46
(sárga)*i-ELOOP figyelmeztető jelzése7-46
(sárga)
*Távolsági fényszóró-szabályozó rendszer (HBC) figyelmeztető jelzése/
figyelmeztető lámpája*17-46
*Adaptív LED-es fényszórók (ALH) figyelmeztető jelzése/figyelmeztető
lámpája*17-46
*Holttérfigyelő (BSM) figyelmeztető jelzése7-46
(sárga)
*Vezető ébersége riasztás (DAA) figyelmeztető jelzése7-46
(sárga)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) figyelmeztető jelzése7-46
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) figyelmeztető jelzés7-46
(sárga)
*Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer
(LDWS) figyelmeztető jelzése7-46
LED-es fényszóró figyelmeztető lámpája*17-46
(sárga)
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS) figyel-
meztető jelzése/figyelmeztető lámpája*17-54
Alacsony üzemanyagszint jelzése/figyelmeztető lámpája 7-54
*120 km/h figyelmeztető lámpa*17-54
Biztonsági öv figyelmeztető lámpája (első ülés) 7-54
(piros)*Biztonsági öv figyelmeztető lámpája (hátsó ülés)7-54
Vezetés közben
Műszercsoport és kijelző
4-48*Egyes modelleken.

Jel Figyelmeztetés Oldal
*Ablakmosó folyadék szintje alacsony figyelmeztető jelzés/figyelmeztető
lámpa7-54
*Nyitott ajtó figyelmeztető lámpája7-54
*Nyitott csomagtérajtó figyelmeztető lámpája7-54
*Nyitott ajtó figyelmeztető lámpája7-54
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-49

▼Jelzés/visszajelző lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
Jel Jelzés Oldal
(zöld)*Biztonsági öv visszajelző lámpa (hátsó ülés) 2-23
*Első utasoldali légzsák kikapcsolva visszajelző lámpa*12-60
(zöld)
*KULCS visszajelző lámpa4-5
(zöld)
*i-stop visszajelző lámpa4-22
(fehér)*i-ELOOP jelzés4-102
Riasztórendszer visszajelző lámpa*13-53
(Fehér/Sárga)
*Járműsebesség-riasztás jelzéseTöbbfunkciós
kijelző nélkül
4-33
Többfunkciós
kijelzővel
4-42
Csavarkulcs jelzés/visszajelző lámpa*14-55
*Izzítás-visszajelző lámpa*14-55
*Dízel-részecskeszűrő jelzése/visszajelző lámpája*14-234
(kék)
*Hűtőfolyadék hőmérséklete alacsony visszajelző lámpa4-55
Sebességváltó kar helyzetének jelzése 4-61
Bekapcsolt világítás jelzése/visszajelző lámpája 4-67
Vezetés közben
Műszercsoport és kijelző
4-50*Egyes modelleken.

Jel Jelzés Oldal
Távolsági fényszóró visszajelző lámpájaTávolsági/
tompított fény-
szóró
4-71
Fényszórók vil-
lantása
4-71
*Első ködlámpa visszajelző lámpája4-73
*Hátsó ködlámpa visszajelző lámpa4-74
Irányjelző/vészvillogó visszajelző lámpáiIrány- és sávvál-
tásjelzők
4-75
Vészvillogó
4-84
Elektromos rögzítőfék (EPB) jelzése/visszajelző lámpája*1*27-46
(zöld)
*Fékpedál-működtetés kérése visszajelző lámpája4-87
AUTOHOLD aktív visszajelző lámpa*14-92
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) visszajelző lámpa4-171
TCS/DSC visszajelző lámpa*1
Kipörgésgátló
rendszer (TCS)
4-98
Dinamikus stabi-
litás-szabályzó
rendszer (DSC)
4-100
Bekapcsol
7-46
TCS OFF (TCS ki) visszajelző lámpa*14-99
*Választott üzemmód jelzése4-108
(zöld)
*Távolsági fényszóró szabályozórendszer (HBC) visszajelző lámpa4-119
*Adaptív LED-es fényszórók (ALH) visszajelző lámpája4-122
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-51

Jel Jelzés Oldal
*Holttérfigyelő (BSM) KI visszajelző lámpa*1
Hiba kivételével
4-128
Hiba
7-46
(fehér)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) fő jelzése4-150
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) fő jelzés4-164
(zöld)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) beállítva jelzés4-150
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) beállítva jelzés4-164
(fehér/zöld)
*Sávtartássegítő rendszer (LAS) és sávelhagyásra figyelmeztető rendszer
(LDWS) jelzése4-180
*Sávtartássegítő rendszer (LAS) és sávelhagyásra figyelmeztető rendszer
(LDWS) OFF (Ki) visszajelző lámpája*14-185
*Smart City fékasszisztens (SCBS) jelzésTovábbfejlesztett
Smart City fé-
kasszisztens (To-
vábbfejlesztett
SCBS)
4-199
Smart City fé-
kasszisztens
[előremenet]
(SCBS F)
4-203
Smart City fé-
kasszisztens
[hátramenet]
(SCBS R)
4-208
Vezetés közben
Műszercsoport és kijelző
4-52*Egyes modelleken.

Jel Jelzés Oldal
(piros)
*Smart City fékasszisztens (SCBS) visszajelző lámpájaTovábbfejlesztett
Smart City fé-
kasszisztens (To-
vábbfejlesztett
SCBS)
4-199
Smart City fé-
kasszisztens
[előremenet]
(SCBS F)
4-203
Smart City fé-
kasszisztens
[hátramenet]
(SCBS R)
4-208
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS) OFF
(Ki) visszajelző lámpa*1
Továbbfejlesztett
Smart City fé-
kasszisztens (To-
vábbfejlesztett
SCBS)
4-199
Smart City fé-
kasszisztens
[előremenet]
(SCBS F)
4-203
Smart City fé-
kasszisztens
[hátramenet]
(SCBS R)
4-208
Intelligens fé-
kasszisztens
(SBS) rendszer
4-211
(fehér)
*Állítható sebességhatároló (ASL) fő jelzés4-191
(zöld)
*Állítható sebességhatároló (ASL) beállítva jelzés 4-191
(fehér)
*Sebességtartó rendszer fő jelzése 4-226
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-53

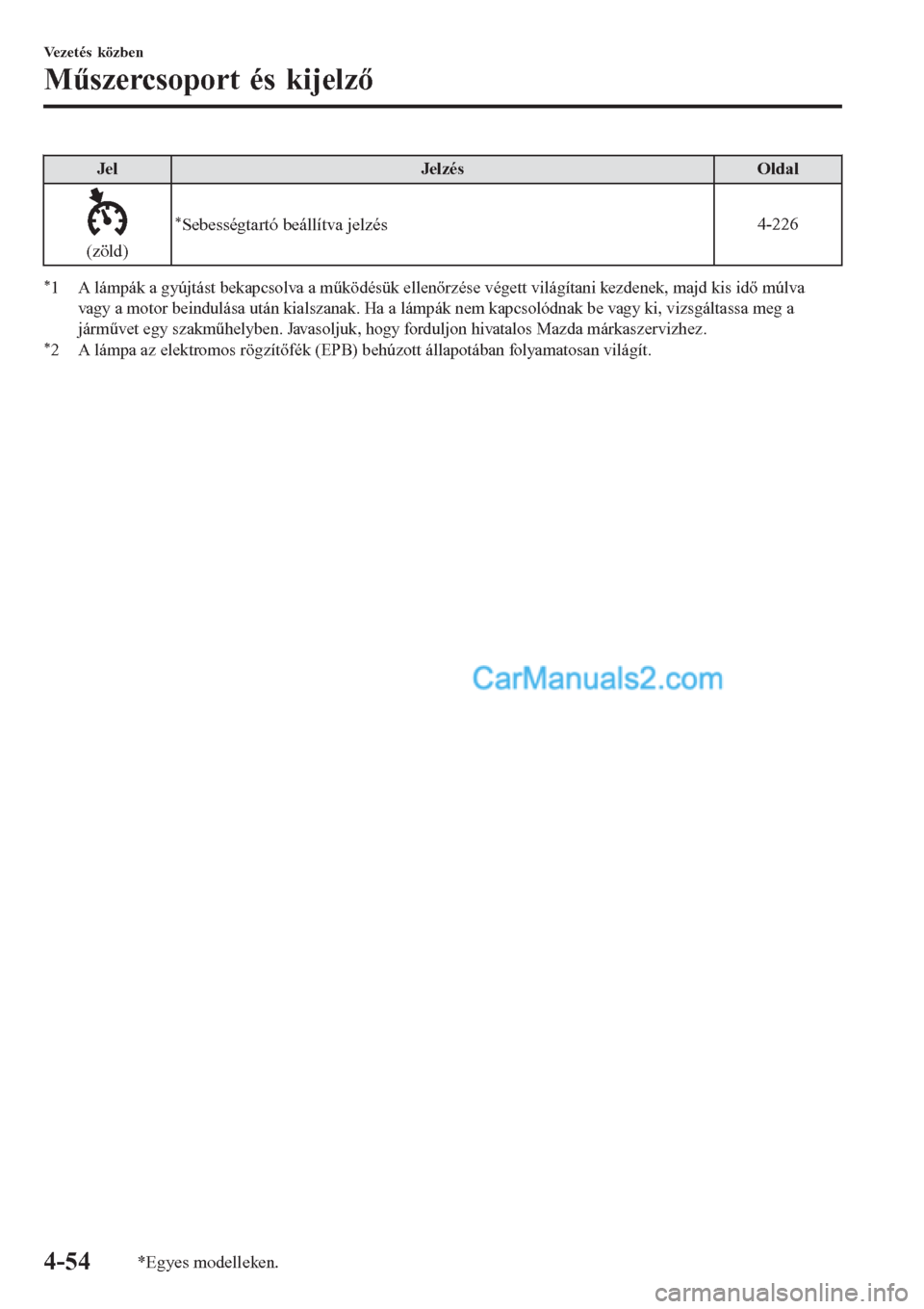

Jel Jelzés Oldal
(zöld)
*Sebességtartó beállítva jelzés4-226
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
*2 A lámpa az elektromos rögzítőfék (EPB) behúzott állapotában folyamatosan világít.
Vezetés közben
Műszercsoport és kijelző
4-54*Egyes modelleken.

▼Izzítás-visszajelző lámpa
(SKYACTIV-D 2.2)
Ez a lámpa akkor gyulladhat ki, amikor a
gyújtáskapcsolót ON (Be) helyzetbe
kapcsolja.
Kialszik, ha az izzítógyertyák
felmelegedtek. Ha a gyújtáskapcsoló
hosszú ideig ON (Be) helyzetben marad az
izzítógyertyák bemelegedése után, és
közben nem indítja be a motort,
előfordulhat, hogy az izzítógyertyáknak
újra be kell melegedniük, ami miatt
kigyullad az izzítás-visszajelző lámpa.
▼Csavarkulcs jelzés/visszajelző lámpa
„A” típusú műszercsoport
Az üzenet értelmében végezze el a
karbantartást.
„B” típusú műszercsoport
Ha a gyújtás ON (Be) helyzetbe van
kapcsolva, a csavarkulcs visszajelző lámpa
kigyullad, majd néhány másodperc múlva
kialszik.
Ha ég
A csavarkulcs visszajelző lámpa a
következő esetekben kapcsol fel:
•Amikor a karbantartás esedékessé válik.
•Amikor eljött a motorolaj cseréjének
ideje.
Lásd a Karbantartásjelző című részt,
6-19. oldal.
Ha a lámpa villog (SKYACTIV-D 2.2)
Az ülepítő elválasztja a vizet az
üzemanyagtól.
Ha víz gyűlik össze a szűrőben, villogni
kezd a figyelmeztető lámpa. Ebben az
esetben nézesse át a járművet egy
szakműhelyben. Javasoljuk, hogy a lehető
leghamarabb forduljon egy hivatalos
Mazda márkaszervizhez.
▼Hűtőfolyadék hőmérséklete
alacsony visszajelző lámpa (kék)
*
A lámpa folyamatosan világít, amíg a
hűtőfolyadék hőmérséklete alacsony, a
motor felmelegedése után pedig kialszik.

Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-55

Manuális sebességváltó
kapcsolási mintái
Üres állás
Ahogy az ábrán is látható, a sebességváltó
kapcsolási mintája hagyományos.

Nyomja le teljesen a tengelykapcsoló
pedált kapcsolás közben, majd lassan
engedje fel.

A jármű a hátrameneti (R) fokozat véletlen
kapcsolását akadályozó eszközzel van
felszerelve. Nyomja lefelé a sebességváltó
kart, és úgy kapcsoljon R fokozatba.

FIGYELMEZTETÉS
Ne alkalmazza hirtelen a motorféket
csúszós útfelületen vagy nagy sebességnél:
A nedves, havas vagy jeges úton vagy nagy
sebességgel történő vezetés közben a
visszakapcsolás hirtelen motorfékezést
okozhat, ami veszélyes. Az abroncsok
forgási sebességének hirtelen változása az
abroncs megcsúszását okozhatja. Emiatt
elvesztheti uralmát a jármű felett, és
balesetet okozhat.
A sebességváltó kart mindig hagyja 1-es
vagy R fokozatban, és húzza be a
rögzítőféket, amikor elhagyja a járművet:
Ellenkező esetben a jármű elmozdulhat és
balesetet okozhat.
VIGYÁZAT
¾Ne tartsa a lábát a tengelykapcsoló
pedálon, kivéve, ha sebességet vált. Ne
használja a tengelykapcsolót a jármű
lejtőn való megtartásához. A
tengelykapcsoló felesleges lenyomása a
tengelykapcsoló szükségtelen kopását és
sérülését okozza.
¾Ne alkalmazzon túl nagy oldalirányú
erőt a sebességváltó karra, amikor 5.-ből
4. fokozatba kapcsol. Ez a 2. fokozat
véletlen bekapcsolásához vezethet, ami
súlyos károsodást okozhat a
sebességváltóban.
¾Ellenőrizze, hogy a jármű teljesen
megállt-e, mielőtt R fokozatba kapcsol.
Az R fokozat kapcsolása a jármű
mozgása közben károsíthatja a
sebességváltót.
Vezetés közben
Manuális sebességváltó használata
4-56
