MAZDA MODEL CX-5 2017 Kezelési útmutató (in Hungarian)

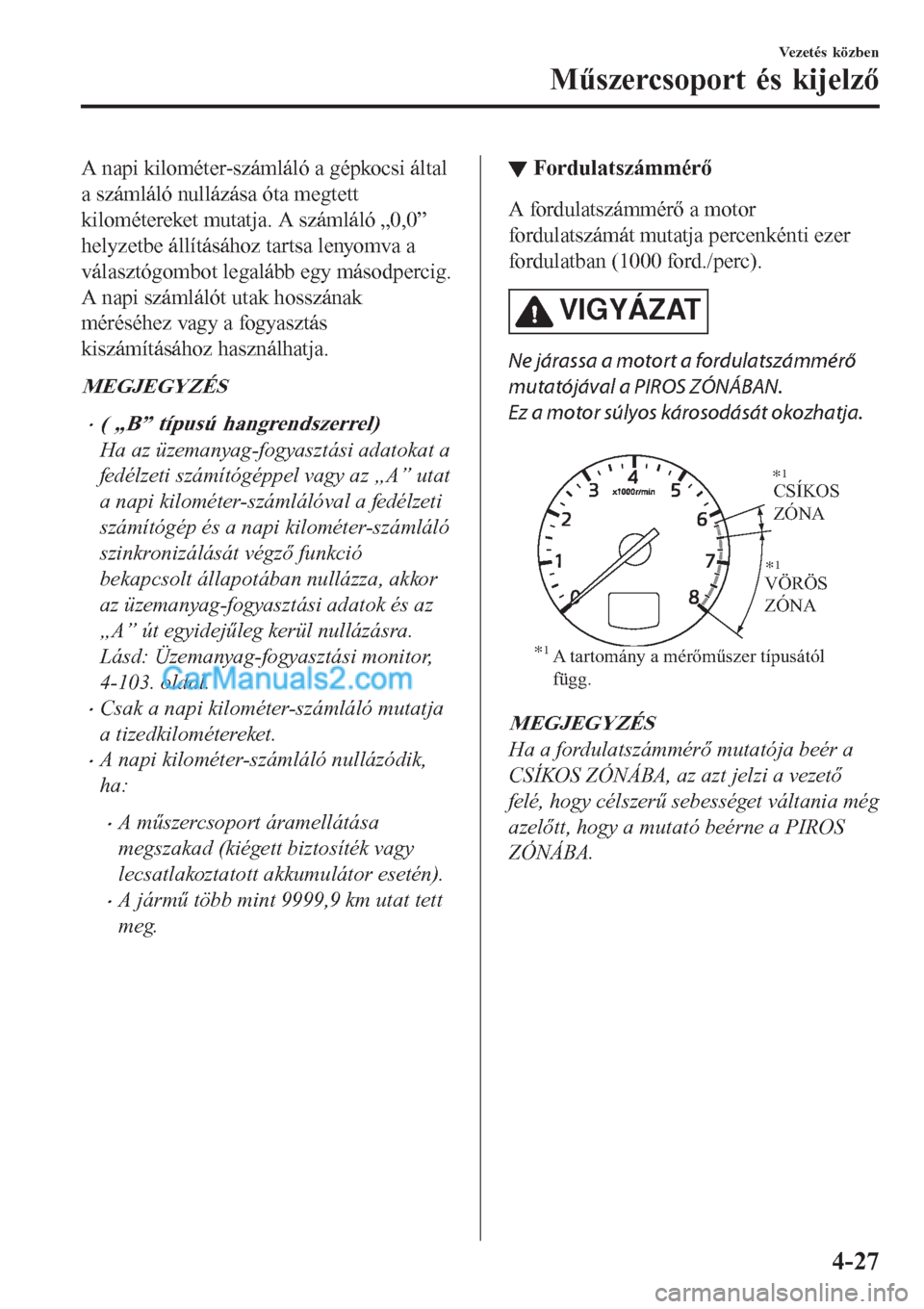

A napi kilométer-számláló a gépkocsi által
a számláló nullázása óta megtett
kilométereket mutatja. A számláló „0,0”
helyzetbe állításához tartsa lenyomva a
választógombot legalább egy másodpercig.
A napi számlálót utak hosszának
méréséhez vagy a fogyasztás
kiszámításához használhatja.
MEGJEGYZÉS
•( „B” típusú hangrendszerrel)
Ha az üzemanyag-fogyasztási adatokat a
fedélzeti számítógéppel vagy az „A” utat
a napi kilométer-számlálóval a fedélzeti
számítógép és a napi kilométer-számláló
szinkronizálását végző funkció
bekapcsolt állapotában nullázza, akkor
az üzemanyag-fogyasztási adatok és az
„A” út egyidejűleg kerül nullázásra.
Lásd: Üzemanyag-fogyasztási monitor,
4-103. oldal.
•Csak a napi kilométer-számláló mutatja
a tizedkilométereket.
•A napi kilométer-számláló nullázódik,
ha:
•A műszercsoport áramellátása
megszakad (kiégett biztosíték vagy
lecsatlakoztatott akkumulátor esetén).
•A jármű több mint 9999,9 km utat tett
meg.
▼Fordulatszámmérő
A fordulatszámmérő a motor
fordulatszámát mutatja percenkénti ezer
fordulatban (1000 ford./perc).
VIGYÁZAT
Ne járassa a motort a fordulatszámmérő
mutatójával a PIROS ZÓNÁBAN.
Ez a motor súlyos károsodását okozhatja.

CSÍKOS
ZÓNA
VÖRÖS
ZÓNA
*
1A tartomány a mérőműszer típusától
függ.*
1
*1
MEGJEGYZÉS
Ha a fordulatszámmérő mutatója beér a
CSÍKOS ZÓNÁBA, az azt jelzi a vezető
felé, hogy célszerű sebességet váltania még
azelőtt, hogy a mutató beérne a PIROS
ZÓNÁBA.
Vezetés közben
Műszercsoport és kijelző
4-27

▼Hűtőfolyadék hőmérséklet-kijelzője
(többfunkciós kijelző nélkül)
A hűtőfolyadék hőmérsékletének
megjelenítésére szolgál. Ha a kijelző fehér,
az azt jelzi, hogy a hűtőfolyadék
hőmérséklete alacsony, ha piros, az azt
jelzi, hogy a hűtőfolyadék hőmérséklete
magas, és túlmelegedés lépett fel.
VIGYÁZAT
Ha a hűtőfolyadék hőmérséklet-kijelzője
villogni kezd, akkor túlmelegedés
történhetett. Parkolja le azonnal a
gépkocsit egy biztonságos helyen, és tegye
meg a megfelelő intézkedéseket. Ha
továbbhalad a járművel, akkor a motor
károsodhat.
Lásd a Túlmelegedés c. részt, 7-37. oldal.
MEGJEGYZÉS
•A hűtőfolyadékhőmérséklet-kijelző
hőmérséklet-mértékegysége (Celsius
vagy Fahrenheit) a
külsőhőmérséklet-kijelző
hőmérséklet-mértékegységével együtt
változik.
Lásd a „Testreszabási szolgáltatások” c.
részt, 9-12. oldal.
•Vezetés közben a motor-hűtőfolyadék
hőmérséklete legfeljebb 100 °C körül
stabilizálódik. A kijelző a 100 °C alatti
tartományt jelzi.
▼▼Üzemanyagszint-kijelző
(Többfunkciós kijelző nélkül)
Az üzemanyagszint-kijelző a
gyújtáskapcsoló ON (Be) helyzetében
jelzi, hogy hozzávetőlegesen mennyi
üzemanyag maradt még a tartályban.
Javasoljuk, hogy az üzemanyagtartály
mindig legalább 1/4-ig legyen feltöltve.

Tele
1/4
Üres
Ha az alacsony üzemanyagszint
figyelmeztető lámpa világít vagy az
üzemanyagszint nagyon alacsony,
tankoljon a lehető leghamarabb.
Lásd az „Elvégzendő művelet” című részt
a 7-54. oldalon.
Vezetés közben
Műszercsoport és kijelző
4-28

MEGJEGYZÉS
•Feltöltés után egy kis időbe telhet, míg a
kijelző stabilizálódik. Emellett a mutató
pl. lejtőn való haladáskor vagy
kanyarodáskor a ténylegestől eltérő
szintet jelezhet, mivel az üzemanyag
ilyenkor mozog a tartályban.
•A negyed tanknyi vagy alacsonyabb
üzemanyagszintet mutató kijelzőn
további beosztások vannak a tartályban
maradt üzemanyag szintjének pontosabb
kijelzésére.
•A nyíl () iránya azt mutatja, hogy az
üzemanyag-betöltő nyílás a gépkocsi bal
oldalán található.
(SKYACTIV-D 2.2)
Ha az alacsony üzemanyagszint miatt a
motor egyenetlenül kezd járni vagy a
motor lefullad, a lehető leghamarabb
tankoljon, és töltsön legalább 10 liter
üzemanyagot a tartályba.
▼▼Műszerfal-világítás
(Automatikus lámpakapcsolás nélkül)
A helyzetjelző lámpáknak a
gyújtáskapcsoló ON (Be) állásba
kapcsolásával történő bekapcsolásakor a
műszerfal-világítás fényereje csökken.
(Automatikus lámpakapcsolással)
A helyzetjelző lámpáknak a
gyújtáskapcsoló ON (Be) állásba
kapcsolásával történő bekapcsolásakor a
műszerfal-világítás fényereje csökken. Ha
azonban a fényérzékelő azt észleli, hogy a
környező terület fényes (ha például nappal
bekapcsolt helyzetjelző lámpákkal halad),
a műszerfal világításának fényereje nem
csökken.
MEGJEGYZÉS
•(Automatikus lámpakapcsolással)
Ha kora este vagy sötétedéskor
kapcsolja ON (Be) állásba a gyújtást, a
rendszer néhány másodpercre csökkenti
a műszerfal világításának fényerejét,
amíg a fényérzékelő meg nem határozza
a környező terület fényerejét.
Előfordulhat azonban, hogy a fényerő
meghatározását követően a rendszer
kikapcsolja a fényerőcsökkentést.
•A helyzetjelző világítást bekapcsolva
világítani kezd a műszercsoporton a
helyzetjelző lámpák visszajelzője.
Lásd a Fényszórók c. részt, 4-67.
oldal.
A műszercsoport-világítás és a
műszerfal-világítás fényerejét a gomb
forgatásával lehet beállítani.
•A gomb balra forgatásával a fényerő
csökken. A gombot a maximális
halványítás helyzetbe tekerve
figyelmeztető hang hallható.
•A gomb jobbra forgatásával a fényerő
nő.
Halvány
Fényes
Vezetés közben
Műszercsoport és kijelző
4-29

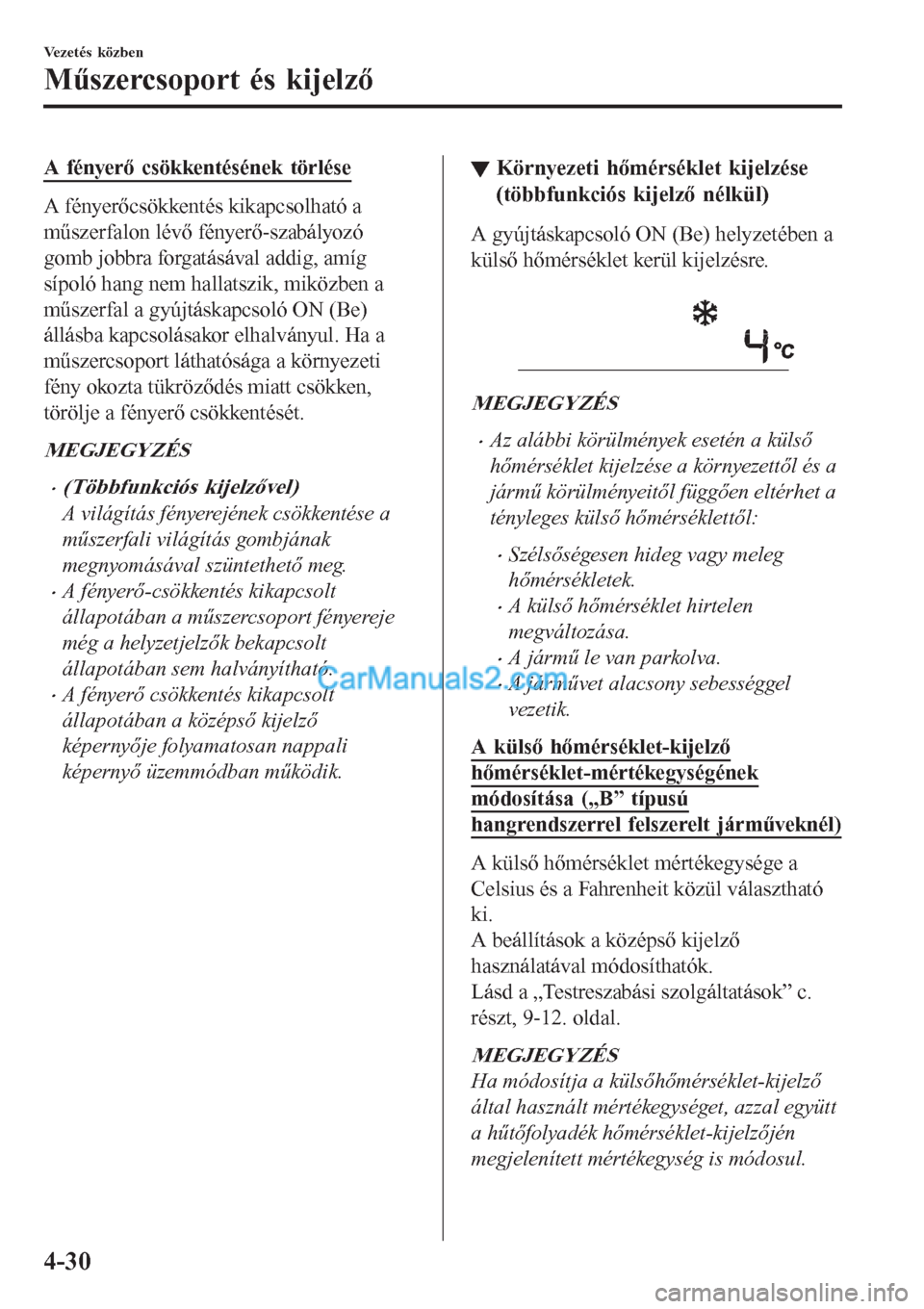

A fényerő csökkentésének törlése
A fényerőcsökkentés kikapcsolható a
műszerfalon lévő fényerő-szabályozó
gomb jobbra forgatásával addig, amíg
sípoló hang nem hallatszik, miközben a
műszerfal a gyújtáskapcsoló ON (Be)
állásba kapcsolásakor elhalványul. Ha a
műszercsoport láthatósága a környezeti
fény okozta tükröződés miatt csökken,
törölje a fényerő csökkentését.
MEGJEGYZÉS
•(Többfunkciós kijelzővel)
A világítás fényerejének csökkentése a
műszerfali világítás gombjának
megnyomásával szüntethető meg.
•A fényerő-csökkentés kikapcsolt
állapotában a műszercsoport fényereje
még a helyzetjelzők bekapcsolt
állapotában sem halványítható.
•A fényerő csökkentés kikapcsolt
állapotában a középső kijelző
képernyője folyamatosan nappali
képernyő üzemmódban működik.
▼Környezeti hőmérséklet kijelzése
(többfunkciós kijelző nélkül)
A gyújtáskapcsoló ON (Be) helyzetében a
külső hőmérséklet kerül kijelzésre.

MEGJEGYZÉS
•Az alábbi körülmények esetén a külső
hőmérséklet kijelzése a környezettől és a
jármű körülményeitől függően eltérhet a
tényleges külső hőmérséklettől:
•Szélsőségesen hideg vagy meleg
hőmérsékletek.
•A külső hőmérséklet hirtelen
megváltozása.
•A jármű le van parkolva.
•A járművet alacsony sebességgel
vezetik.
A külső hőmérséklet-kijelző
hőmérséklet-mértékegységének
módosítása („B” típusú
hangrendszerrel felszerelt járműveknél)
A külső hőmérséklet mértékegysége a
Celsius és a Fahrenheit közül választható
ki.
A beállítások a középső kijelző
használatával módosíthatók.
Lásd a „Testreszabási szolgáltatások” c.
részt, 9-12. oldal.
MEGJEGYZÉS
Ha módosítja a külsőhőmérséklet-kijelző
által használt mértékegységet, azzal együtt
a hűtőfolyadék hőmérséklet-kijelzőjén
megjelenített mértékegység is módosul.
Vezetés közben
Műszercsoport és kijelző
4-30

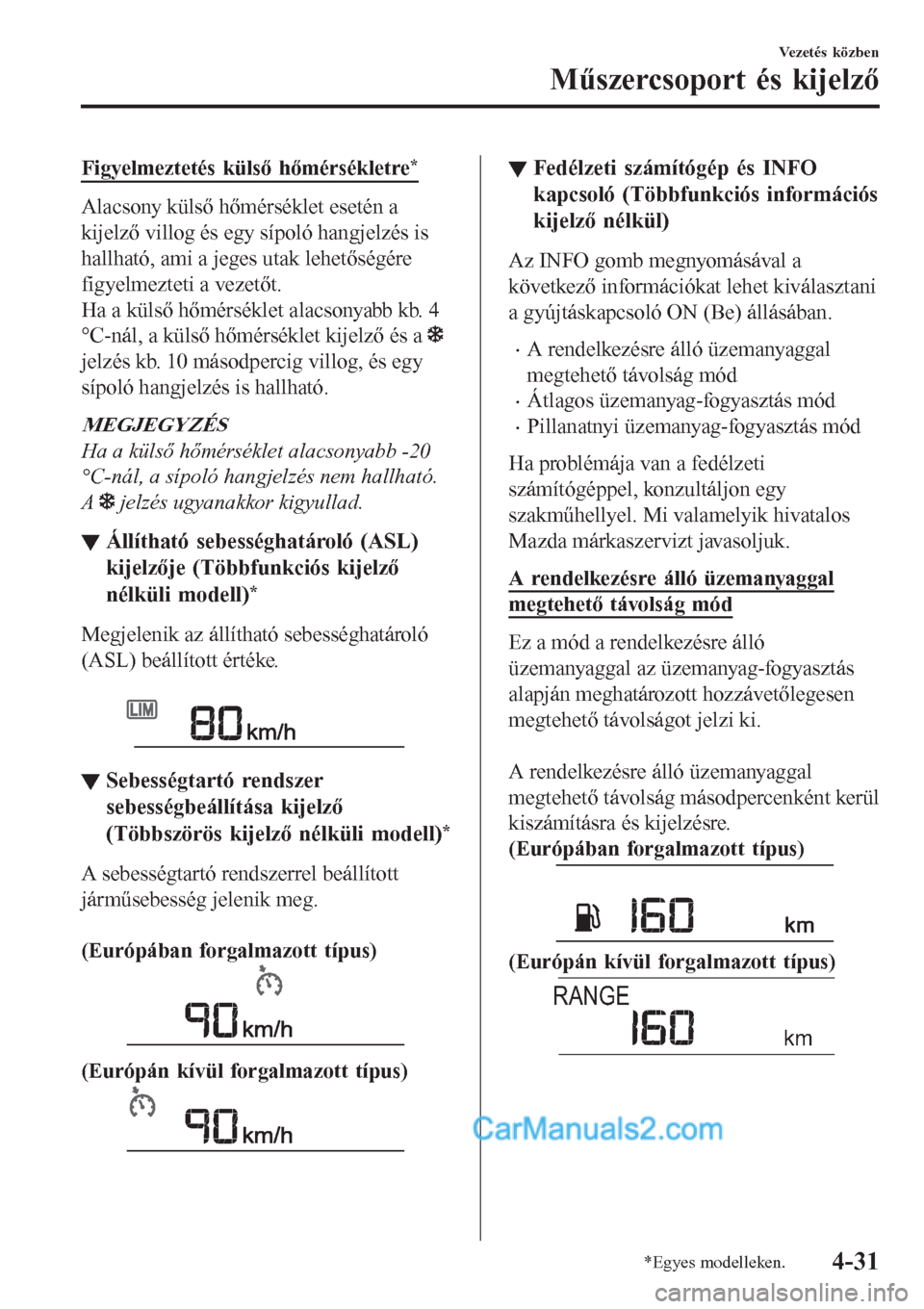

Figyelmeztetés külső hőmérsékletre*
Alacsony külső hőmérséklet esetén a
kijelző villog és egy sípoló hangjelzés is
hallható, ami a jeges utak lehetőségére
figyelmezteti a vezetőt.
Ha a külső hőmérséklet alacsonyabb kb. 4
°C-nál, a külső hőmérséklet kijelző és a
jelzés kb. 10 másodpercig villog, és egy
sípoló hangjelzés is hallható.
MEGJEGYZÉS
Ha a külső hőmérséklet alacsonyabb -20
°C-nál, a sípoló hangjelzés nem hallható.
A
jelzés ugyanakkor kigyullad.
▼▼Állítható sebességhatároló (ASL)
kijelzője (Többfunkciós kijelző
nélküli modell)
*
Megjelenik az állítható sebességhatároló
(ASL) beállított értéke.

▼Sebességtartó rendszer
sebességbeállítása kijelző
(Többszörös kijelző nélküli modell)
*
A sebességtartó rendszerrel beállított
járműsebesség jelenik meg.

(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
▼▼Fedélzeti számítógép és INFO
kapcsoló (Többfunkciós információs
kijelző nélkül)
Az INFO gomb megnyomásával a
következő információkat lehet kiválasztani
a gyújtáskapcsoló ON (Be) állásában.
•A rendelkezésre álló üzemanyaggal
megtehető távolság mód
•Átlagos üzemanyag-fogyasztás mód
•Pillanatnyi üzemanyag-fogyasztás mód
Ha problémája van a fedélzeti
számítógéppel, konzultáljon egy
szakműhellyel. Mi valamelyik hivatalos
Mazda márkaszervizt javasoljuk.
A rendelkezésre álló üzemanyaggal
megtehető távolság mód
Ez a mód a rendelkezésre álló
üzemanyaggal az üzemanyag-fogyasztás
alapján meghatározott hozzávetőlegesen
megtehető távolságot jelzi ki.

A rendelkezésre álló üzemanyaggal
megtehető távolság másodpercenként kerül
kiszámításra és kijelzésre.
(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
RANGE
km
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-31

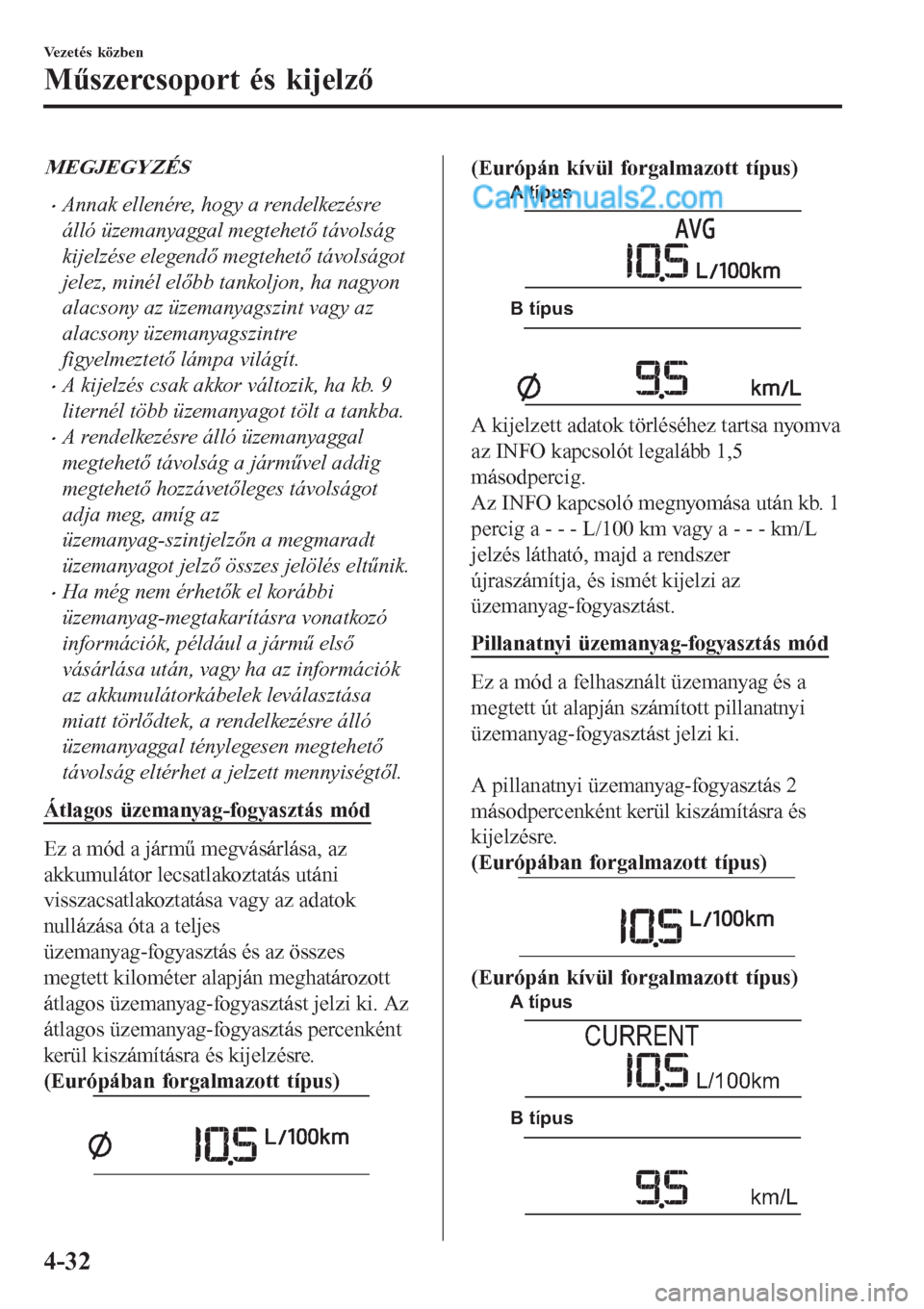

MEGJEGYZÉS
•Annak ellenére, hogy a rendelkezésre
álló üzemanyaggal megtehető távolság
kijelzése elegendő megtehető távolságot
jelez, minél előbb tankoljon, ha nagyon
alacsony az üzemanyagszint vagy az
alacsony üzemanyagszintre
figyelmeztető lámpa világít.
•A kijelzés csak akkor változik, ha kb. 9
liternél több üzemanyagot tölt a tankba.
•A rendelkezésre álló üzemanyaggal
megtehető távolság a járművel addig
megtehető hozzávetőleges távolságot
adja meg, amíg az
üzemanyag-szintjelzőn a megmaradt
üzemanyagot jelző összes jelölés eltűnik.
•Ha még nem érhetők el korábbi
üzemanyag-megtakarításra vonatkozó
információk, például a jármű első
vásárlása után, vagy ha az információk
az akkumulátorkábelek leválasztása
miatt törlődtek, a rendelkezésre álló
üzemanyaggal ténylegesen megtehető
távolság eltérhet a jelzett mennyiségtől.
Átlagos üzemanyag-fogyasztás mód
Ez a mód a jármű megvásárlása, az
akkumulátor lecsatlakoztatás utáni
visszacsatlakoztatása vagy az adatok
nullázása óta a teljes
üzemanyag-fogyasztás és az összes
megtett kilométer alapján meghatározott
átlagos üzemanyag-fogyasztást jelzi ki. Az
átlagos üzemanyag-fogyasztás percenként
kerül kiszámításra és kijelzésre.
(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
A típus
B típus
A kijelzett adatok törléséhez tartsa nyomva
az INFO kapcsolót legalább 1,5
másodpercig.
Az INFO kapcsoló megnyomása után kb. 1
percig a - - - L/100 km vagy a - - - km/L
jelzés látható, majd a rendszer
újraszámítja, és ismét kijelzi az
üzemanyag-fogyasztást.
Pillanatnyi üzemanyag-fogyasztás mód
Ez a mód a felhasznált üzemanyag és a
megtett út alapján számított pillanatnyi
üzemanyag-fogyasztást jelzi ki.

A pillanatnyi üzemanyag-fogyasztás 2
másodpercenként kerül kiszámításra és
kijelzésre.
(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
A típus
B típus
CURRENT
L/100km
km/L
Vezetés közben
Műszercsoport és kijelző
4-32

Amikor kb. 5 km/h sebességre lassít, az
üzemanyag-fogyasztás kijelzése a - - -
L/100 km vagy - - - km/L értékre vált.
▼Járműsebesség-riasztás*
Ebben az üzemmódban a járműsebesség
aktuális riasztási beállítása jelenik meg. A
figyelmeztetést kiváltó sebességértéket
módosíthatja.
MEGJEGYZÉS
A járműsebesség-riasztás funkció
aktiválódásakor egy hangjelzés is
hallható. A beállított járműsebesség
többször felvillan.
(Európában forgalmazott típus)
(Európán kívül forgalmazott típus)
A járműsebesség-riasztás a középső
kijelzőn állítható be.
MEGJEGYZÉS
•A jármű sebességét mindig az adott
ország/város törvényi rendelkezéseinek
megfelelően állítsa be, ahol a járművet
vezeti. Emellett mindig ellenőrizze a
jármű sebességét a sebességmérővel.
•A járműsebesség-riasztás funkciót 30 és
250 km/h közé lehet beállítani.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-33

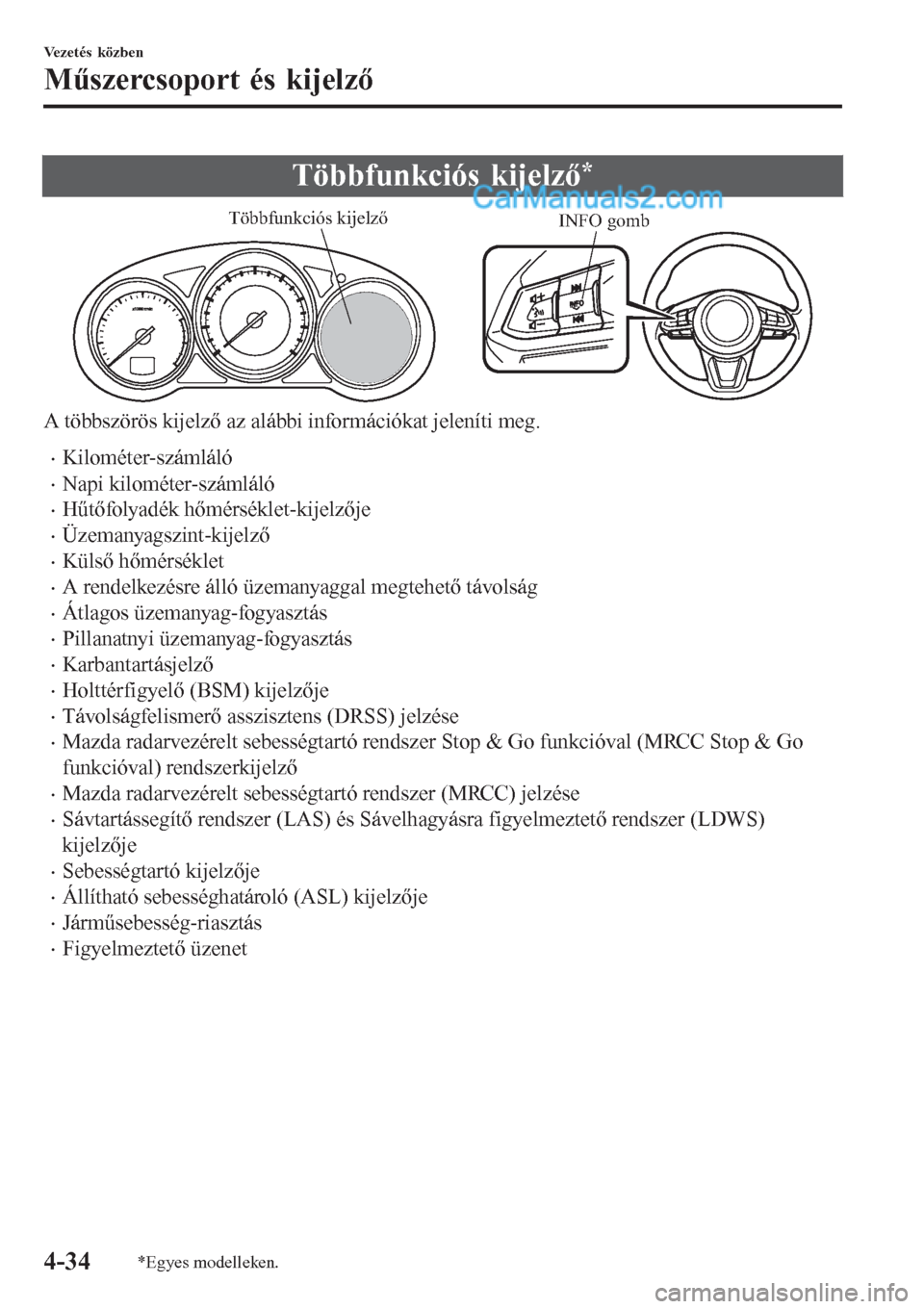

Többfunkciós kijelző*
INFO gomb Többfunkciós kijelző
A többszörös kijelző az alábbi információkat jeleníti meg.
•Kilométer-számláló
•Napi kilométer-számláló
•Hűtőfolyadék hőmérséklet-kijelzője
•Üzemanyagszint-kijelző
•Külső hőmérséklet
•A rendelkezésre álló üzemanyaggal megtehető távolság
•Átlagos üzemanyag-fogyasztás
•Pillanatnyi üzemanyag-fogyasztás
•Karbantartásjelző
•Holttérfigyelő (BSM) kijelzője
•Távolságfelismerő asszisztens (DRSS) jelzése
•Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC Stop & Go
funkcióval) rendszerkijelző
•Mazda radarvezérelt sebességtartó rendszer (MRCC) jelzése
•Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS)
kijelzője
•Sebességtartó kijelzője
•Állítható sebességhatároló (ASL) kijelzője
•Járműsebesség-riasztás
•Figyelmeztető üzenet
Vezetés közben
Műszercsoport és kijelző
4-34*Egyes modelleken.

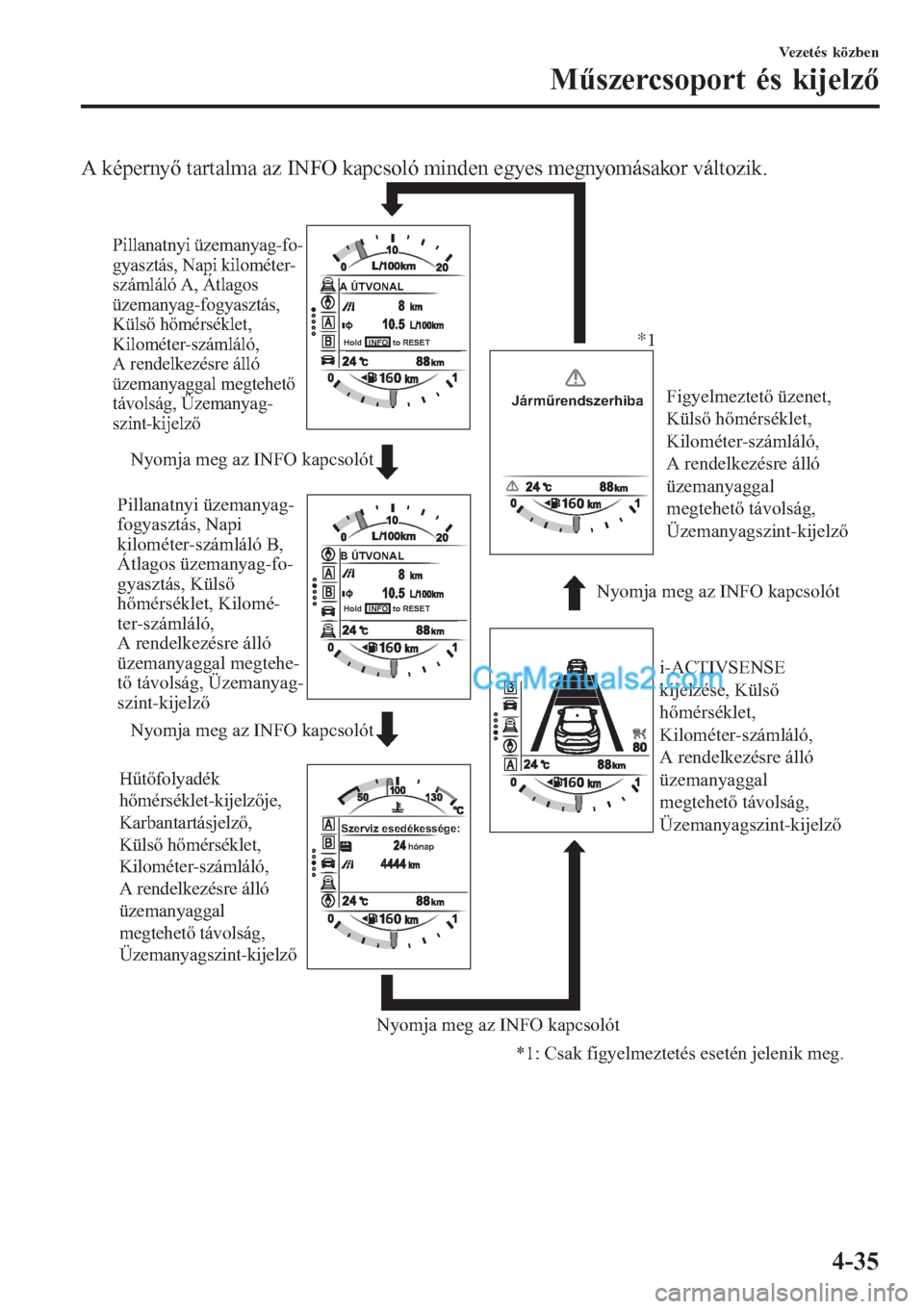

A képernyő tartalma az INFO kapcsoló minden egyes megnyomásakor változik.
Nyomja meg az INFO kapcsolót Nyomja meg az INFO kapcsolót
Nyomja meg az INFO kapcsolót
Nyomja meg az INFO kapcsolót
Pillanatnyi üzemanyag-fo-
gyasztás, Napi kilométer-
számláló A, Átlagos
üzemanyag-fogyasztás,
Külső hőmérséklet,
Kilométer-számláló,
A rendelkezésre álló
üzemanyaggal megtehető
távolság, Üzemanyag-
szint-kijelző
Pillanatnyi üzemanyag-
fogyasztás, Napi
kilométer-számláló B,
Átlagos üzemanyag-fo-
gyasztás, Külső
hőmérséklet, Kilomé-
ter-számláló,
A rendelkezésre álló
üzemanyaggal megtehe-
tő távolság, Üzemanyag-
szint-kijelző
Hűtőfolyadék
hőmérséklet-kijelzője,
Karbantartásjelző,
Külső hőmérséklet,
Kilométer-számláló,
A rendelkezésre álló
üzemanyaggal
megtehető távolság,
Üzemanyagszint-kijelzői-ACTIVSENSE
kijelzése, Külső
hőmérséklet,
Kilométer-számláló,
A rendelkezésre álló
üzemanyaggal
megtehető távolság,
Üzemanyagszint-kijelző Figyelmeztető üzenet,
Külső hőmérséklet,
Kilométer-számláló,
A rendelkezésre álló
üzemanyaggal
megtehető távolság,
Üzemanyagszint-kijelző *1
*1: Csak figyelmeztetés esetén jelenik meg.
A ÚTVONAL
B ÚTVONAL
Szerviz esedékessége:
Hold INFO to RESET
Hold INFO to RESET
hónap
Járműrendszerhiba
Vezetés közben
Műszercsoport és kijelző
4-35

▼Kilométer-számláló, napi
kilométer-számláló, napi
kilométer-számláló választója
Ha a gyújtás ON (Be) állásban van, a
kilométer-számláló folyamatosan látható a
kijelzőn, míg az „A” ÚT vagy a „B” út
képernyője az INFO kapcsoló segítségével
jeleníthető meg.

Nyomja meg az INFO
kapcsolótINFO gomb
Kilométer-szá
mláló, napi
kilométer-szá
mláló A
Kilométer-szá
mláló, napi
kilométer-szá
mláló B
A ÚTVONAL
B ÚTVONAL
Hold INFO to RESET
Hold INFO to RESET
Kilométer-számláló
A kilométer-számláló a gépkocsival
összesen megtett kilométerek számát
mutatja.
Napi kilométer-számláló
Az adott időtartam alatt megtett utat
jeleníti meg. Két különböző köztes
távolság (TRIP A, TRIP B) és ezek átlagos
üzemanyag-fogyasztása mérhető.

Például az „A” napi számláló az elindulás
helyétől megtett kilométerek számát
regisztrálja, míg a „B” napi számláló az
utolsó tankolástól megtett kilométerek
számát.

Az „A” napi kilométer-számláló
kiválasztása esetén a „TRIP A” („A” ÚT)
felirat jelenik meg a kijelzőn. A „B” napi
kilométer-számláló kiválasztása esetén a
„TRIP B” („B” ÚT) felirat jelenik meg a
kijelzőn.

Az útszámláló és az átlagos
üzemanyag-fogyasztás számlálója az INFO
kapcsoló legalább 1,5 másodpercen át tartó
nyomva tartásával állítható vissza a
különböző módokban.
MEGJEGYZÉS
•Csak a napi kilométer-számláló mutatja
a tizedkilométereket.
•A napi kilométer-számláló nullázódik,
ha:
•A műszercsoport áramellátása
megszakad (kiégett biztosíték vagy
lecsatlakoztatott akkumulátor esetén).
•A jármű több mint 9999,9 km utat tett
meg.
Vezetés közben
Műszercsoport és kijelző
4-36
