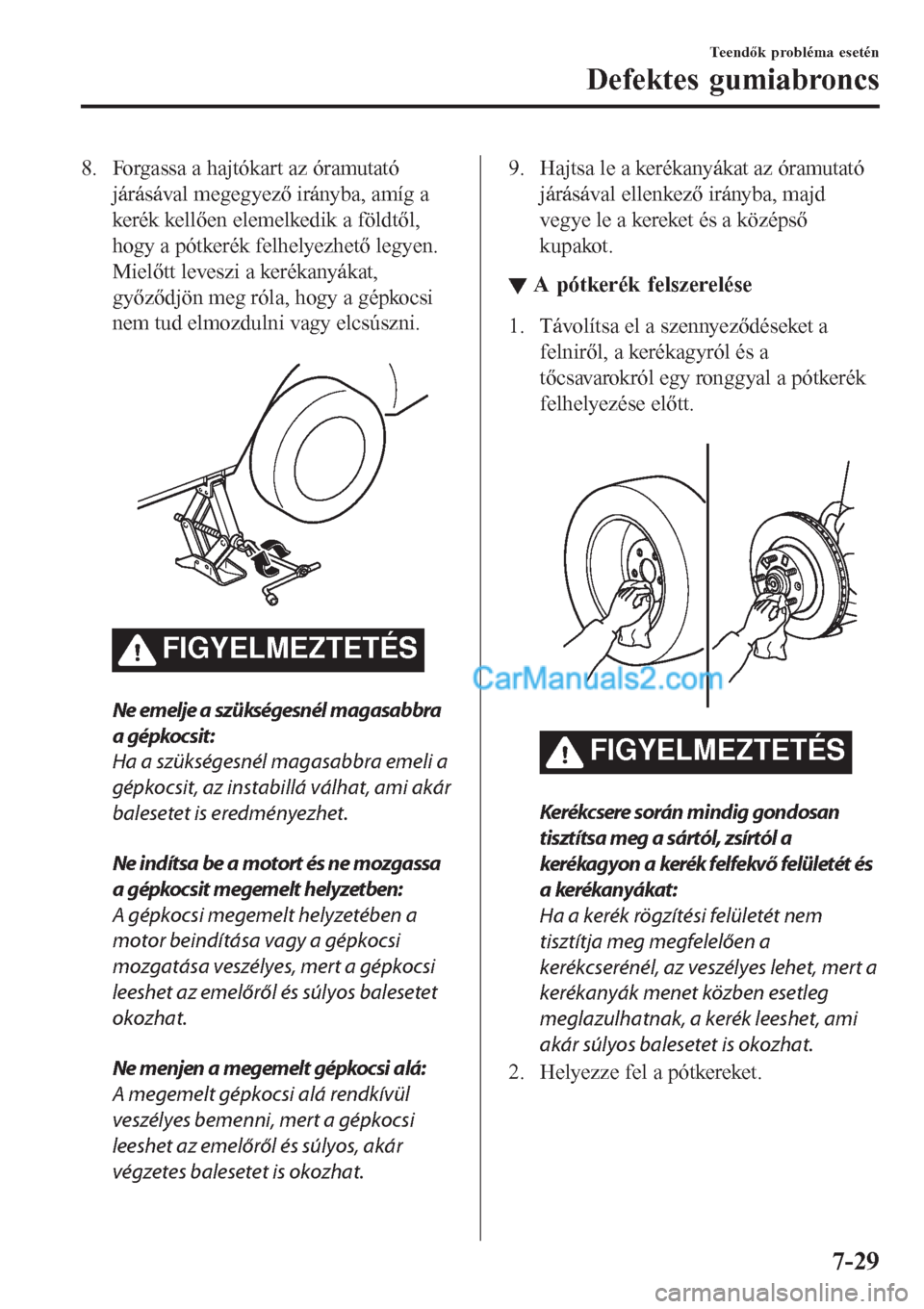

8. Forgassa a hajtókart az óramutató
járásával megegyező irányba, amíg a
kerék kellően elemelkedik a földtől,
hogy a pótkerék felhelyezhető legyen.
Mielőtt leveszi a kerékanyákat,
győződjön meg róla, hogy a gépkocsi
nem tud elmozdulni vagy elcsúszni.

FIGYELMEZTETÉS
Ne emelje a szükségesnél magasabbra
a gépkocsit:
Ha a szükségesnél magasabbra emeli a
gépkocsit, az instabillá válhat, ami akár
balesetet is eredményezhet.
Ne indítsa be a motort és ne mozgassa
a gépkocsit megemelt helyzetben:
A gépkocsi megemelt helyzetében a
motor beindítása vagy a gépkocsi
mozgatása veszélyes, mert a gépkocsi
leeshet az emelőről és súlyos balesetet
okozhat.
Ne menjen a megemelt gépkocsi alá:
A megemelt gépkocsi alá rendkívül
veszélyes bemenni, mert a gépkocsi
leeshet az emelőről és súlyos, akár
végzetes balesetet is okozhat.
9. Hajtsa le a kerékanyákat az óramutató
járásával ellenkező irányba, majd
vegye le a kereket és a középső
kupakot.
▼▼A pótkerék felszerelése
1. Távolítsa el a szennyeződéseket a
felniről, a kerékagyról és a
tőcsavarokról egy ronggyal a pótkerék
felhelyezése előtt.

FIGYELMEZTETÉS
Kerékcsere során mindig gondosan
tisztítsa meg a sártól, zsírtól a
kerékagyon a kerék felfekvő felületét és
a kerékanyákat:
Ha a kerék rögzítési felületét nem
tisztítja meg megfelelően a
kerékcserénél, az veszélyes lehet, mert a
kerékanyák menet közben esetleg
meglazulhatnak, a kerék leeshet, ami
akár súlyos balesetet is okozhat.
2. Helyezze fel a pótkereket.
Teendők probléma esetén
Defektes gumiabroncs
7-29

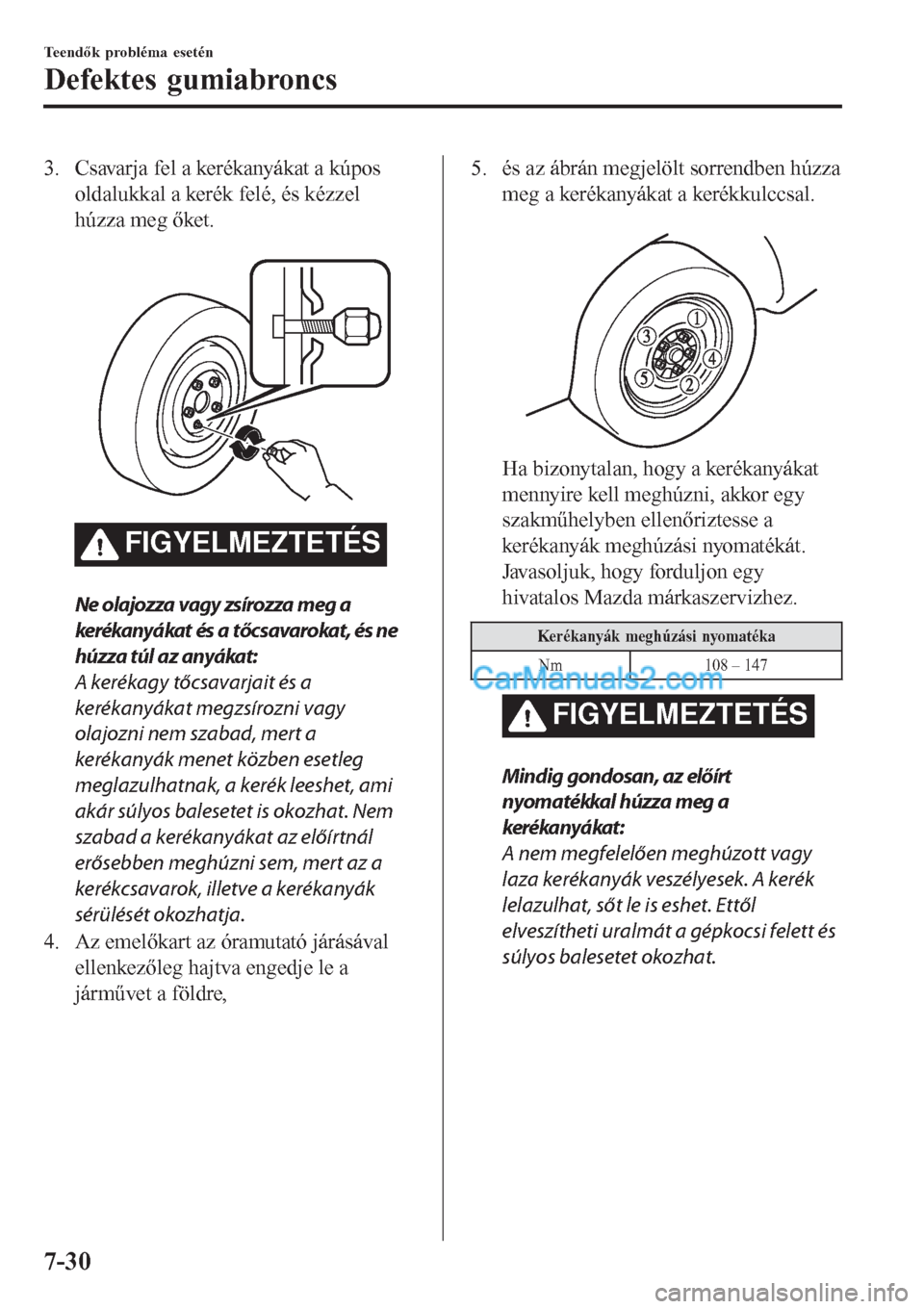

3. Csavarja fel a kerékanyákat a kúpos
oldalukkal a kerék felé, és kézzel
húzza meg őket.

FIGYELMEZTETÉS
Ne olajozza vagy zsírozza meg a
kerékanyákat és a tőcsavarokat, és ne
húzza túl az anyákat:
A kerékagy tőcsavarjait és a
kerékanyákat megzsírozni vagy
olajozni nem szabad, mert a
kerékanyák menet közben esetleg
meglazulhatnak, a kerék leeshet, ami
akár súlyos balesetet is okozhat. Nem
szabad a kerékanyákat az előírtnál
erősebben meghúzni sem, mert az a
kerékcsavarok, illetve a kerékanyák
sérülését okozhatja.
4. Az emelőkart az óramutató járásával
ellenkezőleg hajtva engedje le a
járművet a földre,
5. és az ábrán megjelölt sorrendben húzza
meg a kerékanyákat a kerékkulccsal.

Ha bizonytalan, hogy a kerékanyákat
mennyire kell meghúzni, akkor egy
szakműhelyben ellenőriztesse a
kerékanyák meghúzási nyomatékát.
Javasoljuk, hogy forduljon egy
hivatalos Mazda márkaszervizhez.
Kerékanyák meghúzási nyomatéka
Nm 108 – 147
FIGYELMEZTETÉS
Mindig gondosan, az előírt
nyomatékkal húzza meg a
kerékanyákat:
A nem megfelelően meghúzott vagy
laza kerékanyák veszélyesek. A kerék
lelazulhat, sőt le is eshet. Ettől
elveszítheti uralmát a gépkocsi felett és
súlyos balesetet okozhat.
Teendők probléma esetén
Defektes gumiabroncs
7-30

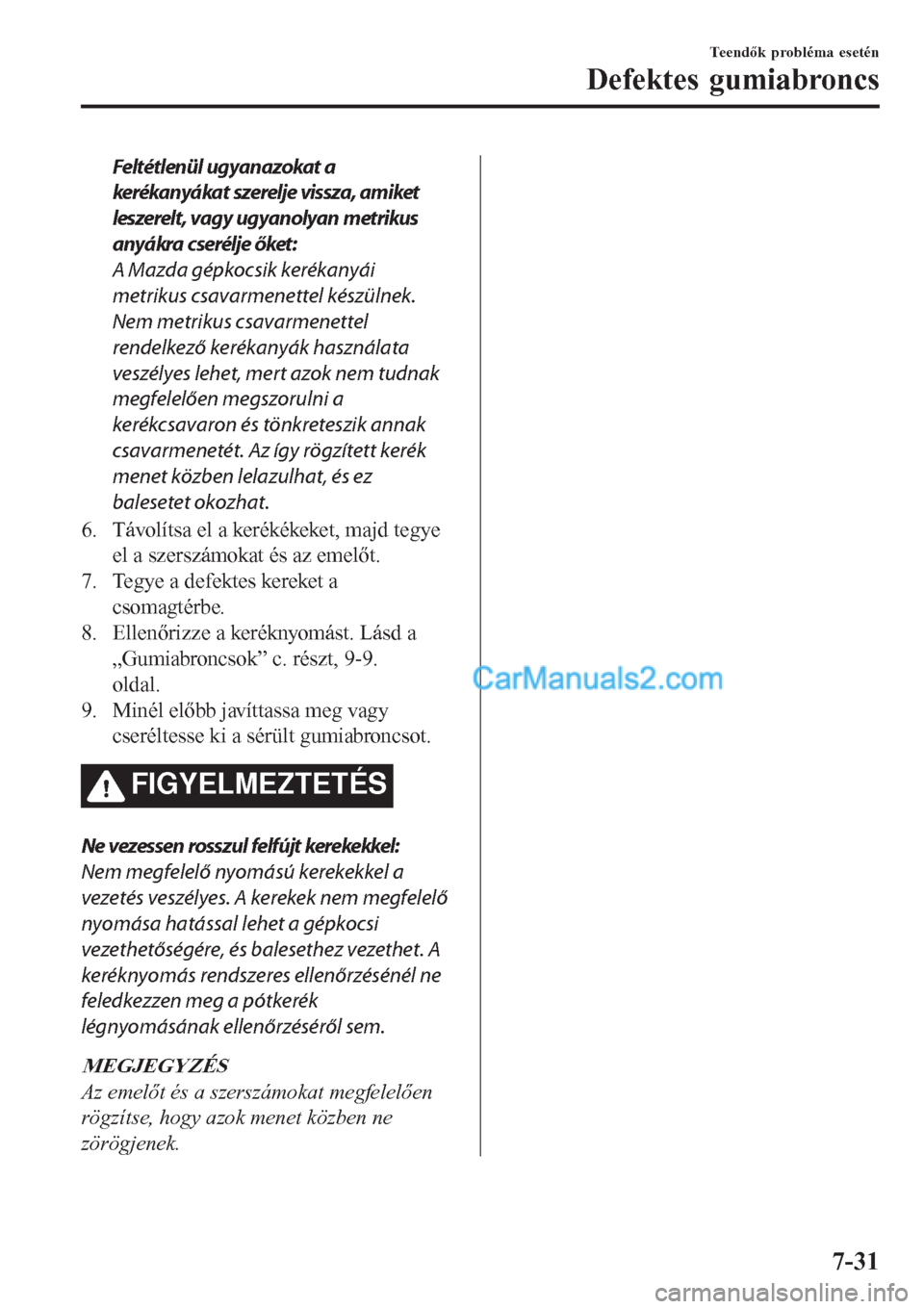

Feltétlenül ugyanazokat a
kerékanyákat szerelje vissza, amiket
leszerelt, vagy ugyanolyan metrikus
anyákra cserélje őket:
A Mazda gépkocsik kerékanyái
metrikus csavarmenettel készülnek.
Nem metrikus csavarmenettel
rendelkező kerékanyák használata
veszélyes lehet, mert azok nem tudnak
megfelelően megszorulni a
kerékcsavaron és tönkreteszik annak
csavarmenetét. Az így rögzített kerék
menet közben lelazulhat, és ez
balesetet okozhat.
6. Távolítsa el a kerékékeket, majd tegye
el a szerszámokat és az emelőt.
7. Tegye a defektes kereket a
csomagtérbe.
8. Ellenőrizze a keréknyomást. Lásd a
„Gumiabroncsok” c. részt, 9-9.
oldal.
9. Minél előbb javíttassa meg vagy
cseréltesse ki a sérült gumiabroncsot.
FIGYELMEZTETÉS
Ne vezessen rosszul felfújt kerekekkel:
Nem megfelelő nyomású kerekekkel a
vezetés veszélyes. A kerekek nem megfelelő
nyomása hatással lehet a gépkocsi
vezethetőségére, és balesethez vezethet. A
keréknyomás rendszeres ellenőrzésénél ne
feledkezzen meg a pótkerék
légnyomásának ellenőrzéséről sem.
MEGJEGYZÉS
Az emelőt és a szerszámokat megfelelően
rögzítse, hogy azok menet közben ne
zörögjenek.
Teendők probléma esetén
Defektes gumiabroncs
7-31

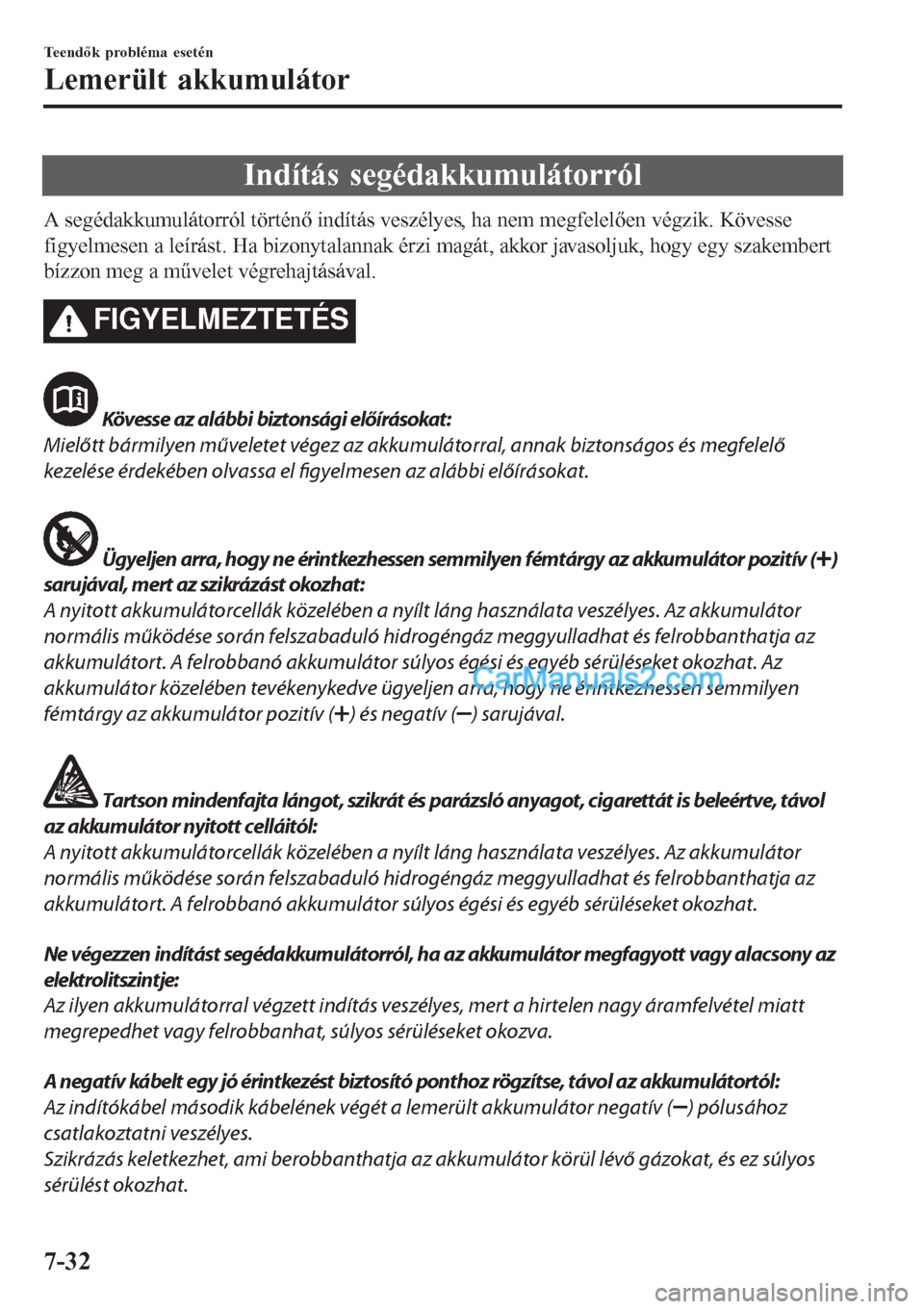

Indítás segédakkumulátorról
A segédakkumulátorról történő indítás veszélyes, ha nem megfelelően végzik. Kövesse
figyelmesen a leírást. Ha bizonytalannak érzi magát, akkor javasoljuk, hogy egy szakembert
bízzon meg a művelet végrehajtásával.
FIGYELMEZTETÉS
Kövesse az alábbi biztonsági előírásokat:
Mielőtt bármilyen műveletet végez az akkumulátorral, annak biztonságos és megfelelő
kezelése érdekében olvassa el
figyelmesen az alábbi előírásokat.
Ügyeljen arra, hogy ne érintkezhessen semmilyen fémtárgy az akkumulátor pozitív ()
sarujával, mert az szikrázást okozhat:
A nyitott akkumulátorcellák közelében a nyílt láng használata veszélyes. Az akkumulátor
normális működése során felszabaduló hidrogéngáz meggyulladhat és felrobbanthatja az
akkumulátort. A felrobbanó akkumulátor súlyos égési és egyéb sérüléseket okozhat. Az
akkumulátor közelében tevékenykedve ügyeljen arra, hogy ne érintkezhessen semmilyen
fémtárgy az akkumulátor pozitív (
) és negatív () sarujával.
Tartson mindenfajta lángot, szikrát és parázsló anyagot, cigarettát is beleértve, távol
az akkumulátor nyitott celláitól:
A nyitott akkumulátorcellák közelében a nyílt láng használata veszélyes. Az akkumulátor
normális működése során felszabaduló hidrogéngáz meggyulladhat és felrobbanthatja az
akkumulátort. A felrobbanó akkumulátor súlyos égési és egyéb sérüléseket okozhat.
Ne végezzen indítást segédakkumulátorról, ha az akkumulátor megfagyott vagy alacsony az
elektrolitszintje:
Az ilyen akkumulátorral végzett indítás veszélyes, mert a hirtelen nagy áramfelvétel miatt
megrepedhet vagy felrobbanhat, súlyos sérüléseket okozva.
A negatív kábelt egy jó érintkezést biztosító ponthoz rögzítse, távol az akkumulátortól:
Az indítókábel második kábelének végét a lemerült akkumulátor negatív (
) pólusához
csatlakoztatni veszélyes.
Szikrázás keletkezhet, ami berobbanthatja az akkumulátor körül lévő gázokat, és ez súlyos
sérülést okozhat.
Teendők probléma esetén
Lemerült akkumulátor
7-32

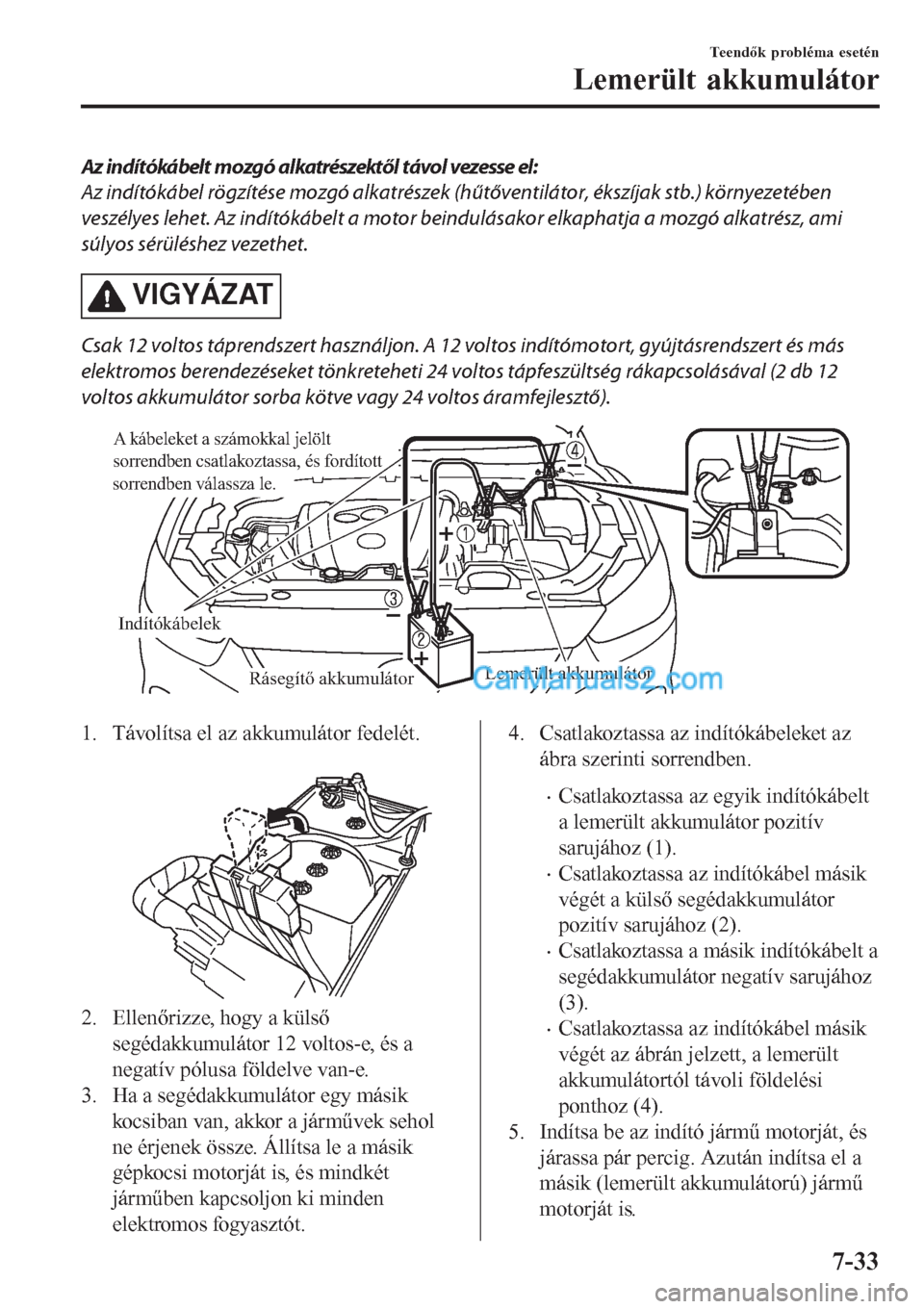

Az indítókábelt mozgó alkatrészektől távol vezesse el:
Az indítókábel rögzítése mozgó alkatrészek (hűtőventilátor, ékszíjak stb.) környezetében
veszélyes lehet. Az indítókábelt a motor beindulásakor elkaphatja a mozgó alkatrész, ami
súlyos sérüléshez vezethet.
VIGYÁZAT
Csak 12 voltos táprendszert használjon. A 12 voltos indítómotort, gyújtásrendszert és más
elektromos berendezéseket tönkreteheti 24 voltos tápfeszültség rákapcsolásával (2 db 12
voltos akkumulátor sorba kötve vagy 24 voltos áramfejlesztő).
Rásegítő akkumulátorLemerült akkumulátor
Indítókábelek
A kábeleket a számokkal jelölt
sorrendben csatlakoztassa, és fordított
sorrendben válassza le.
1. Távolítsa el az akkumulátor fedelét.

2. Ellenőrizze, hogy a külső
segédakkumulátor 12 voltos-e, és a
negatív pólusa földelve van-e.
3. Ha a segédakkumulátor egy másik
kocsiban van, akkor a járművek sehol
ne érjenek össze. Állítsa le a másik
gépkocsi motorját is, és mindkét
járműben kapcsoljon ki minden
elektromos fogyasztót.
4. Csatlakoztassa az indítókábeleket az
ábra szerinti sorrendben.
•Csatlakoztassa az egyik indítókábelt
a lemerült akkumulátor pozitív
sarujához (1).
•Csatlakoztassa az indítókábel másik
végét a külső segédakkumulátor
pozitív sarujához (2).
•Csatlakoztassa a másik indítókábelt a
segédakkumulátor negatív sarujához
(3).
•Csatlakoztassa az indítókábel másik
végét az ábrán jelzett, a lemerült
akkumulátortól távoli földelési
ponthoz (4).
5. Indítsa be az indító jármű motorját, és
járassa pár percig. Azután indítsa el a
másik (lemerült akkumulátorú) jármű
motorját is.
Teendők probléma esetén
Lemerült akkumulátor
7-33

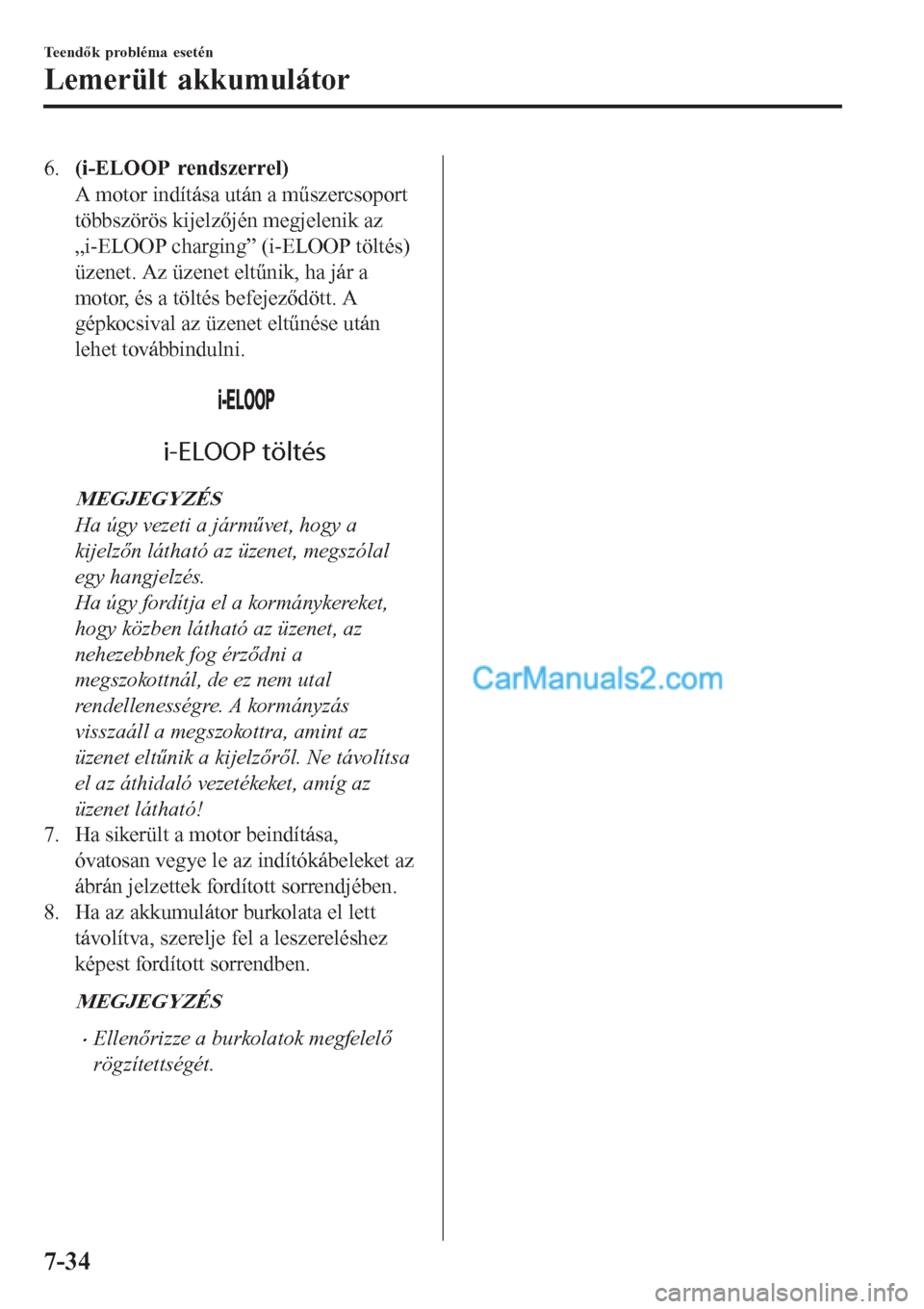

6.(i-ELOOP rendszerrel)
A motor indítása után a műszercsoport
többszörös kijelzőjén megjelenik az
„i-ELOOP charging” (i-ELOOP töltés)
üzenet. Az üzenet eltűnik, ha jár a
motor, és a töltés befejeződött. A
gépkocsival az üzenet eltűnése után
lehet továbbindulni.

i-ELOOP töltés
MEGJEGYZÉS
Ha úgy vezeti a járművet, hogy a
kijelzőn látható az üzenet, megszólal
egy hangjelzés.
Ha úgy fordítja el a kormánykereket,
hogy közben látható az üzenet, az
nehezebbnek fog érződni a
megszokottnál, de ez nem utal
rendellenességre. A kormányzás
visszaáll a megszokottra, amint az
üzenet eltűnik a kijelzőről. Ne távolítsa
el az áthidaló vezetékeket, amíg az
üzenet látható!
7. Ha sikerült a motor beindítása,
óvatosan vegye le az indítókábeleket az
ábrán jelzettek fordított sorrendjében.
8. Ha az akkumulátor burkolata el lett
távolítva, szerelje fel a leszereléshez
képest fordított sorrendben.
MEGJEGYZÉS
•Ellenőrizze a burkolatok megfelelő
rögzítettségét.
Teendők probléma esetén
Lemerült akkumulátor
7-34

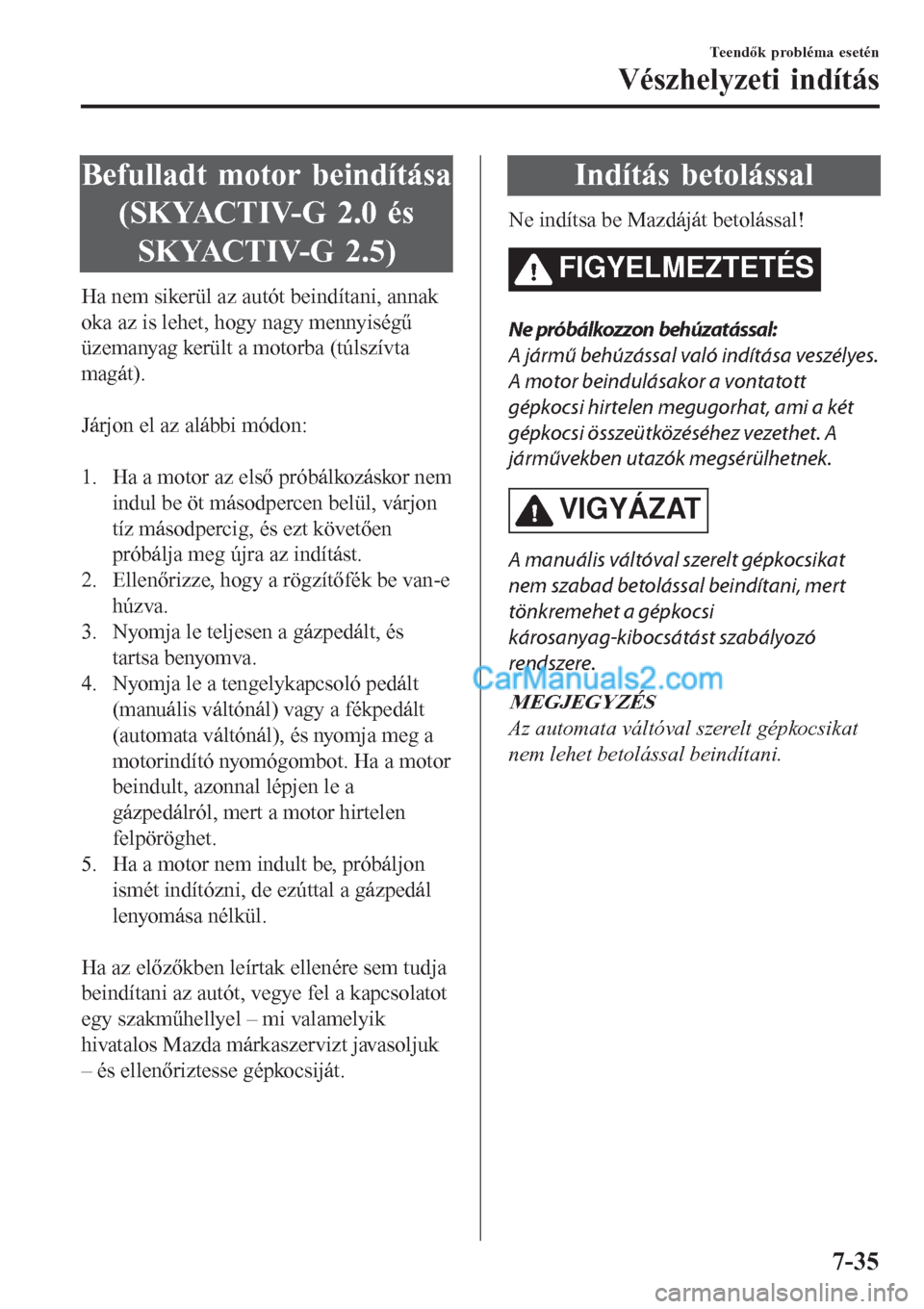

Befulladt motor beindítása
(SKYACTIV-G 2.0 és
SKYACTIV-G 2.5)
Ha nem sikerül az autót beindítani, annak
oka az is lehet, hogy nagy mennyiségű
üzemanyag került a motorba (túlszívta
magát).

Járjon el az alábbi módon:

1. Ha a motor az első próbálkozáskor nem
indul be öt másodpercen belül, várjon
tíz másodpercig, és ezt követően
próbálja meg újra az indítást.
2. Ellenőrizze, hogy a rögzítőfék be van-e
húzva.
3. Nyomja le teljesen a gázpedált, és
tartsa benyomva.
4. Nyomja le a tengelykapcsoló pedált
(manuális váltónál) vagy a fékpedált
(automata váltónál), és nyomja meg a
motorindító nyomógombot. Ha a motor
beindult, azonnal lépjen le a
gázpedálról, mert a motor hirtelen
felpöröghet.
5. Ha a motor nem indult be, próbáljon
ismét indítózni, de ezúttal a gázpedál
lenyomása nélkül.

Ha az előzőkben leírtak ellenére sem tudja
beindítani az autót, vegye fel a kapcsolatot
egy szakműhellyel – mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk
– és ellenőriztesse gépkocsiját.
Indítás betolással
Ne indítsa be Mazdáját betolással!
FIGYELMEZTETÉS
Ne próbálkozzon behúzatással:
A jármű behúzással való indítása veszélyes.
A motor beindulásakor a vontatott
gépkocsi hirtelen megugorhat, ami a két
gépkocsi összeütközéséhez vezethet. A
járművekben utazók megsérülhetnek.
VIGYÁZAT
A manuális váltóval szerelt gépkocsikat
nem szabad betolással beindítani, mert
tönkremehet a gépkocsi
károsanyag-kibocsátást szabályozó
rendszere.
MEGJEGYZÉS
Az automata váltóval szerelt gépkocsikat
nem lehet betolással beindítani.
Teendők probléma esetén
Vészhelyzeti indítás
7-35

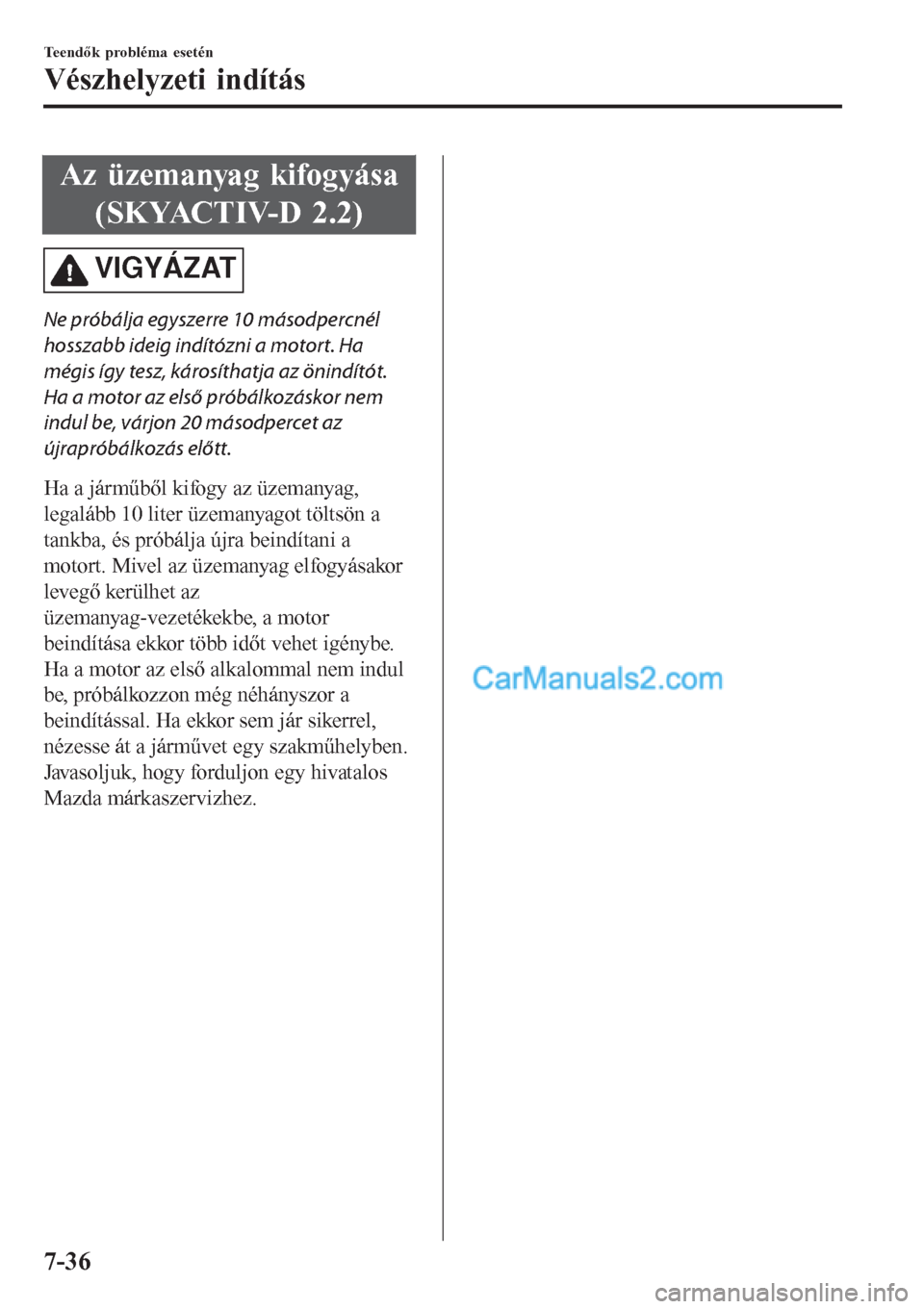

Az üzemanyag kifogyása
(SKYACTIV-D 2.2)
VIGYÁZAT
Ne próbálja egyszerre 10 másodpercnél
hosszabb ideig indítózni a motort. Ha
mégis így tesz, károsíthatja az önindítót.
Ha a motor az első próbálkozáskor nem
indul be, várjon 20 másodpercet az
újrapróbálkozás előtt.
Ha a járműből kifogy az üzemanyag,
legalább 10 liter üzemanyagot töltsön a
tankba, és próbálja újra beindítani a
motort. Mivel az üzemanyag elfogyásakor
levegő kerülhet az
üzemanyag-vezetékekbe, a motor
beindítása ekkor több időt vehet igénybe.
Ha a motor az első alkalommal nem indul
be, próbálkozzon még néhányszor a
beindítással. Ha ekkor sem jár sikerrel,
nézesse át a járművet egy szakműhelyben.
Javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Teendők probléma esetén
Vészhelyzeti indítás
7-36

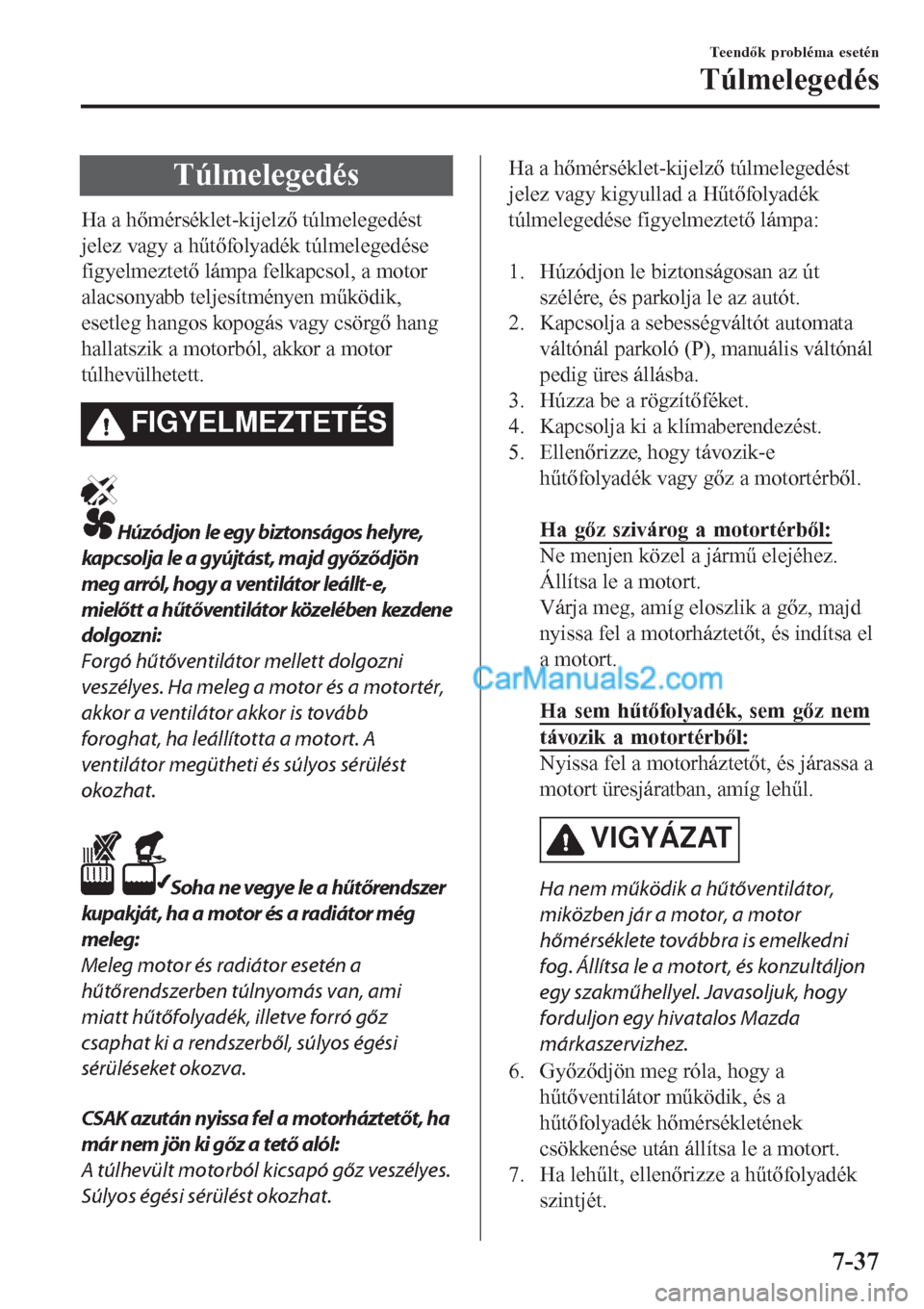

Túlmelegedés
Ha a hőmérséklet-kijelző túlmelegedést
jelez vagy a hűtőfolyadék túlmelegedése
figyelmeztető lámpa felkapcsol, a motor
alacsonyabb teljesítményen működik,
esetleg hangos kopogás vagy csörgő hang
hallatszik a motorból, akkor a motor
túlhevülhetett.
FIGYELMEZTETÉS
Húzódjon le egy biztonságos helyre,
kapcsolja le a gyújtást, majd győződjön
meg arról, hogy a ventilátor leállt-e,
mielőtt a hűtőventilátor közelében kezdene
dolgozni:
Forgó hűtőventilátor mellett dolgozni
veszélyes. Ha meleg a motor és a motortér,
akkor a ventilátor akkor is tovább
foroghat, ha leállította a motort. A
ventilátor megütheti és súlyos sérülést
okozhat.
Soha ne vegye le a hűtőrendszer
kupakját, ha a motor és a radiátor még
meleg:
Meleg motor és radiátor esetén a
hűtőrendszerben túlnyomás van, ami
miatt hűtőfolyadék, illetve forró gőz
csaphat ki a rendszerből, súlyos égési
sérüléseket okozva.
CSAK azután nyissa fel a motorháztetőt, ha
már nem jön ki gőz a tető alól:
A túlhevült motorból kicsapó gőz veszélyes.
Súlyos égési sérülést okozhat.
Ha a hőmérséklet-kijelző túlmelegedést
jelez vagy kigyullad a Hűtőfolyadék
túlmelegedése figyelmeztető lámpa:

1. Húzódjon le biztonságosan az út
szélére, és parkolja le az autót.
2. Kapcsolja a sebességváltót automata
váltónál parkoló (P), manuális váltónál
pedig üres állásba.
3. Húzza be a rögzítőféket.
4. Kapcsolja ki a klímaberendezést.
5. Ellenőrizze, hogy távozik-e
hűtőfolyadék vagy gőz a motortérből.

Ha gőz szivárog a motortérből:
Ne menjen közel a jármű elejéhez.
Állítsa le a motort.
Várja meg, amíg eloszlik a gőz, majd
nyissa fel a motorháztetőt, és indítsa el
a motort.

Ha sem hűtőfolyadék, sem gőz nem
távozik a motortérből:
Nyissa fel a motorháztetőt, és járassa a
motort üresjáratban, amíg lehűl.
VIGYÁZAT
Ha nem működik a hűtőventilátor,
miközben jár a motor, a motor
hőmérséklete továbbra is emelkedni
fog. Állítsa le a motort, és konzultáljon
egy szakműhellyel. Javasoljuk, hogy
forduljon egy hivatalos Mazda
márkaszervizhez.
6. Győződjön meg róla, hogy a
hűtőventilátor működik, és a
hűtőfolyadék hőmérsékletének
csökkenése után állítsa le a motort.
7. Ha lehűlt, ellenőrizze a hűtőfolyadék
szintjét.
Teendők probléma esetén
Túlmelegedés
7-37

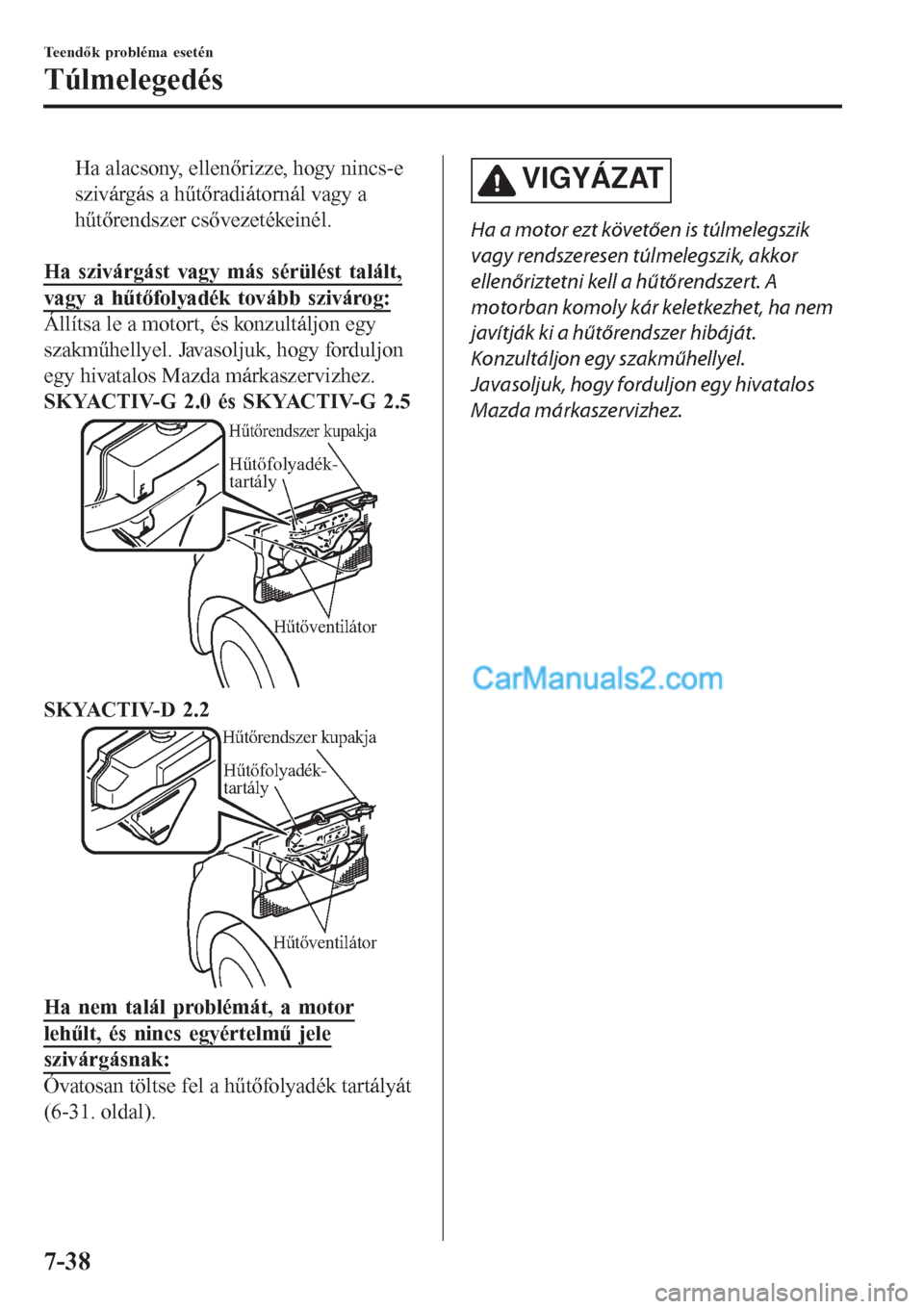

Ha alacsony, ellenőrizze, hogy nincs-e
szivárgás a hűtőradiátornál vagy a
hűtőrendszer csővezetékeinél.

Ha szivárgást vagy más sérülést talált,
vagy a hűtőfolyadék tovább szivárog:
Állítsa le a motort, és konzultáljon egy
szakműhellyel. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
SKYACTIV-G 2.0 és SKYACTIV-G 2.5
Hűtőrendszer kupakja
Hűtőfolyadék-
tartály
Hűtőventilátor
SKYACTIV-D 2.2
Hűtőrendszer kupakja
Hűtőfolyadék-
tartály
Hűtőventilátor
Ha nem talál problémát, a motor
lehűlt, és nincs egyértelmű jele
szivárgásnak:
Óvatosan töltse fel a hűtőfolyadék tartályát
(6-31. oldal).
VIGYÁZAT
Ha a motor ezt követően is túlmelegszik
vagy rendszeresen túlmelegszik, akkor
ellenőriztetni kell a hűtőrendszert. A
motorban komoly kár keletkezhet, ha nem
javítják ki a hűtőrendszer hibáját.
Konzultáljon egy szakműhellyel.
Javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Teendők probléma esetén
Túlmelegedés
7-38
