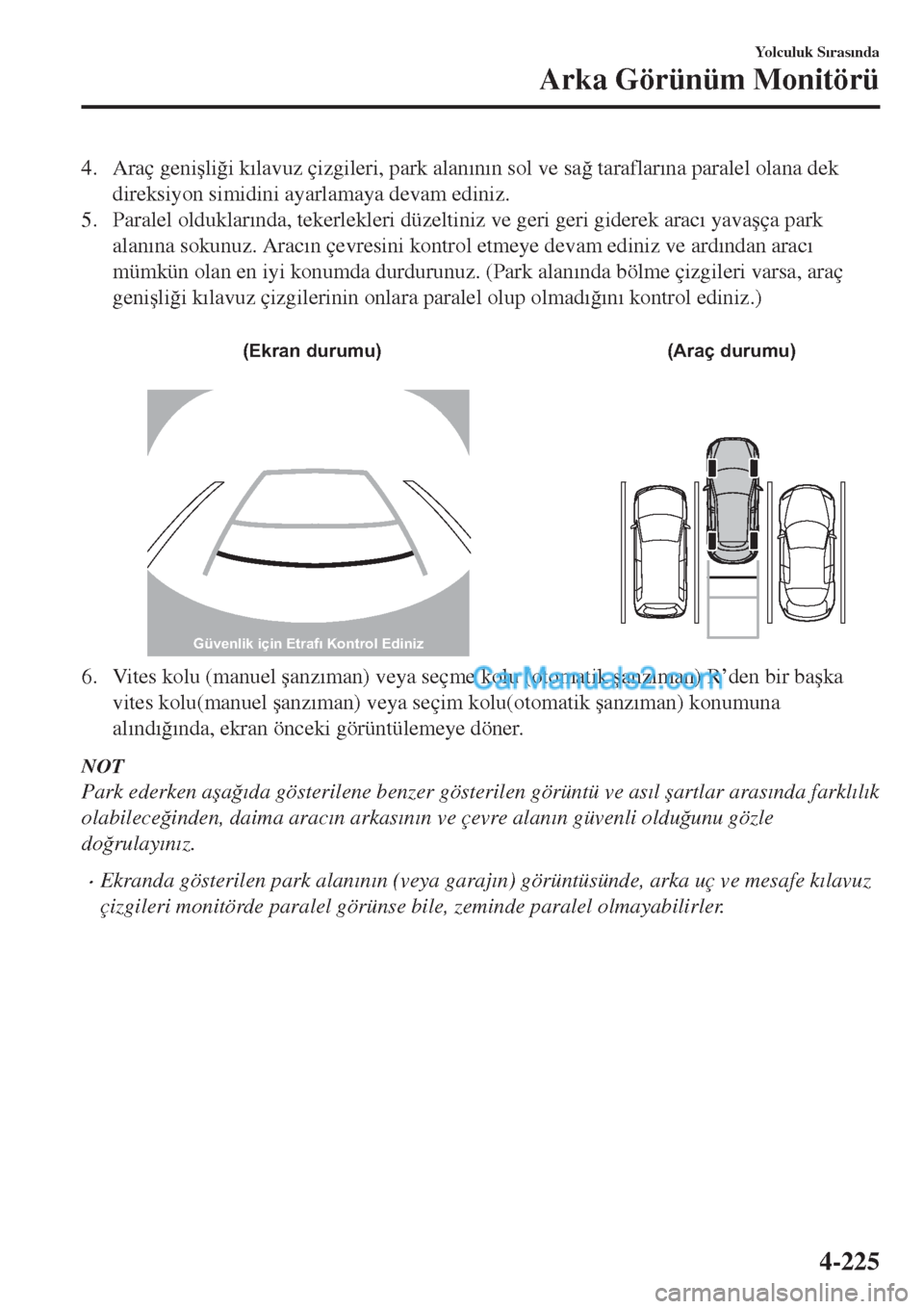

Page 381 of 775
4. Araç geni úli ÷i k Õlavuz çizgileri, park alan Õn Õn sol ve sa ÷ taraflar Õna paralel olana dek
direksiyon simidini ayarlamaya devam ediniz.
5. Paralel olduklar Õnda, tekerlekleri düzeltiniz ve geri geri giderek arac Õ yava úça park
alan Õna sokunuz. Arac Õn çevresini kontrol etmeye devam ediniz ve ard Õndan arac Õ
mümkün olan en iyi konumda durdurunuz. (Park alan Õnda bölme çizgileri varsa, araç
geni úli ÷i k Õlavuz çizgilerinin onlara paralel olup olmad Õ ÷ Õn Õ kontrol ediniz.)
(Ekran durumu) (Araç durumu)
Güvenlik için Etrafı Kontrol Ediniz
6. Vites kolu (manuel úanz Õman) veya seçme kolu (otomatik úanz Õman) R’den bir ba úka
vites kolu(manuel úanz Õman) veya seçim kolu(otomatik úanz Õman) konumuna
al Õnd Õ ÷ Õnda, ekran önceki görüntülemeye döner.
NOT
Park ederken a úa ÷ Õda gösterilene benzer gösterilen görüntü ve as Õl úartlar aras Õnda farkl Õl Õk
olabilece ÷inden, daima arac Õn arkas Õn Õn ve çevre alan Õn güvenli oldu ÷unu gözle
do ÷rulay Õn Õz.
•Ekranda gösterilen park alan Õn Õn (veya garaj Õn) görüntüsünde, arka uç ve mesafe k Õlavuz
çizgileri monitörde paralel görünse bile, zeminde paralel olmayabilirler.
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-225

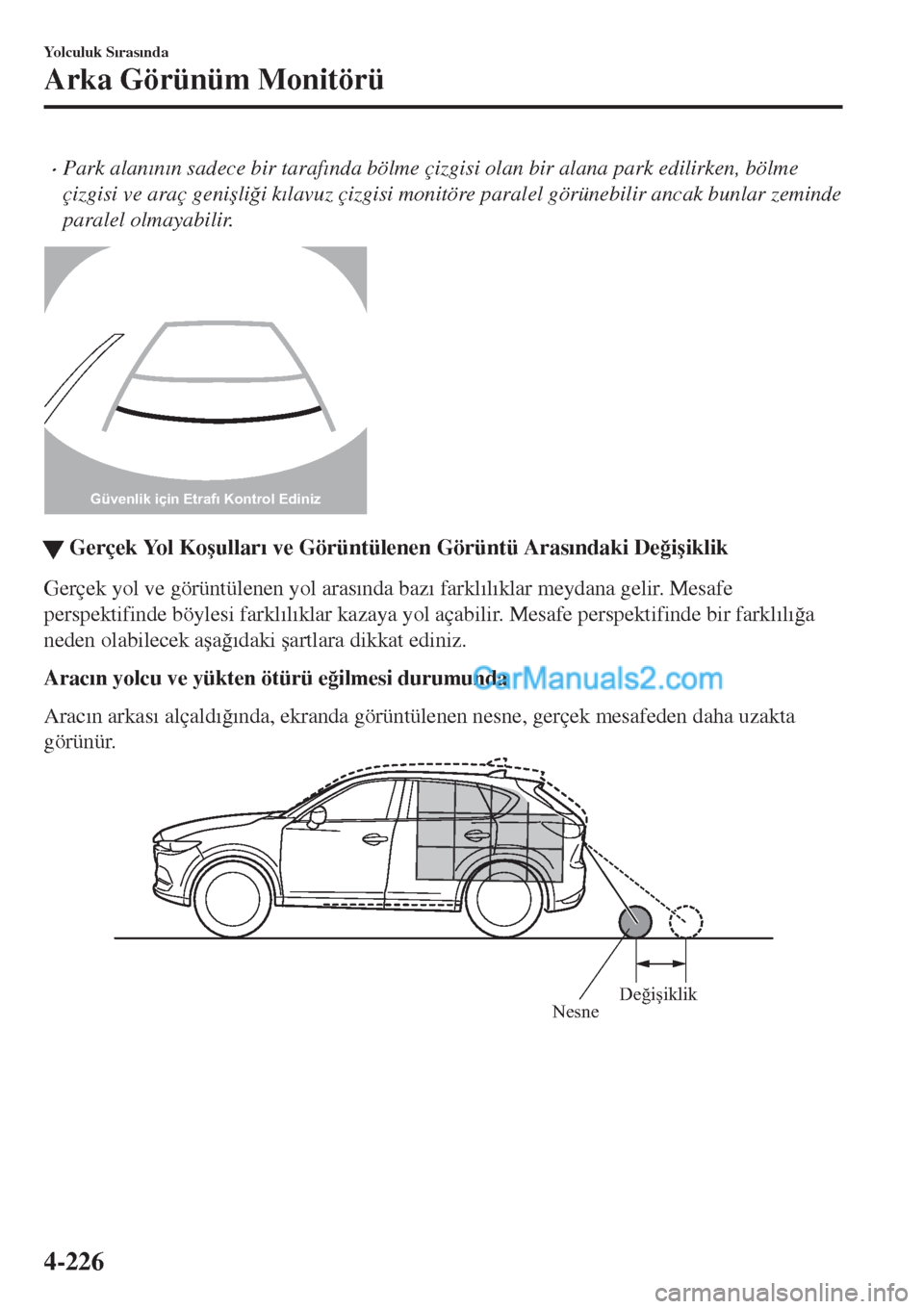

Page 382 of 775
•Park alan Õn Õn sadece bir taraf Õnda bölme çizgisi olan bir alana park edilirken, bölme
çizgisi ve araç geni úli ÷i k Õlavuz çizgisi monitöre paralel görünebilir ancak bunlar zeminde
paralel olmayabilir.
Güvenlik için Etrafı Kontrol Ediniz
WGerçek Yol Ko úullar Õ ve Görüntülenen Görüntü Aras Õndaki De ÷i úiklik
Gerçek yol ve görüntülenen yol aras Õnda baz Õ farkl Õl Õklar meydana gelir. Mesafe
perspektifinde böylesi farkl Õl Õklar kazaya yol açabilir. Mesafe perspektifinde bir farkl Õl Õ ÷a
neden olabilecek a úa ÷ Õdaki úartlara dikkat ediniz.
Arac Õn yolcu ve yükten ötürü e ÷ilmesi durumunda
Arac Õn arkas Õ alçald Õ ÷ Õnda, ekranda görüntülenen nesne, gerçek mesafeden daha uzakta
görünür.
Değişiklik
Nesne
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-226

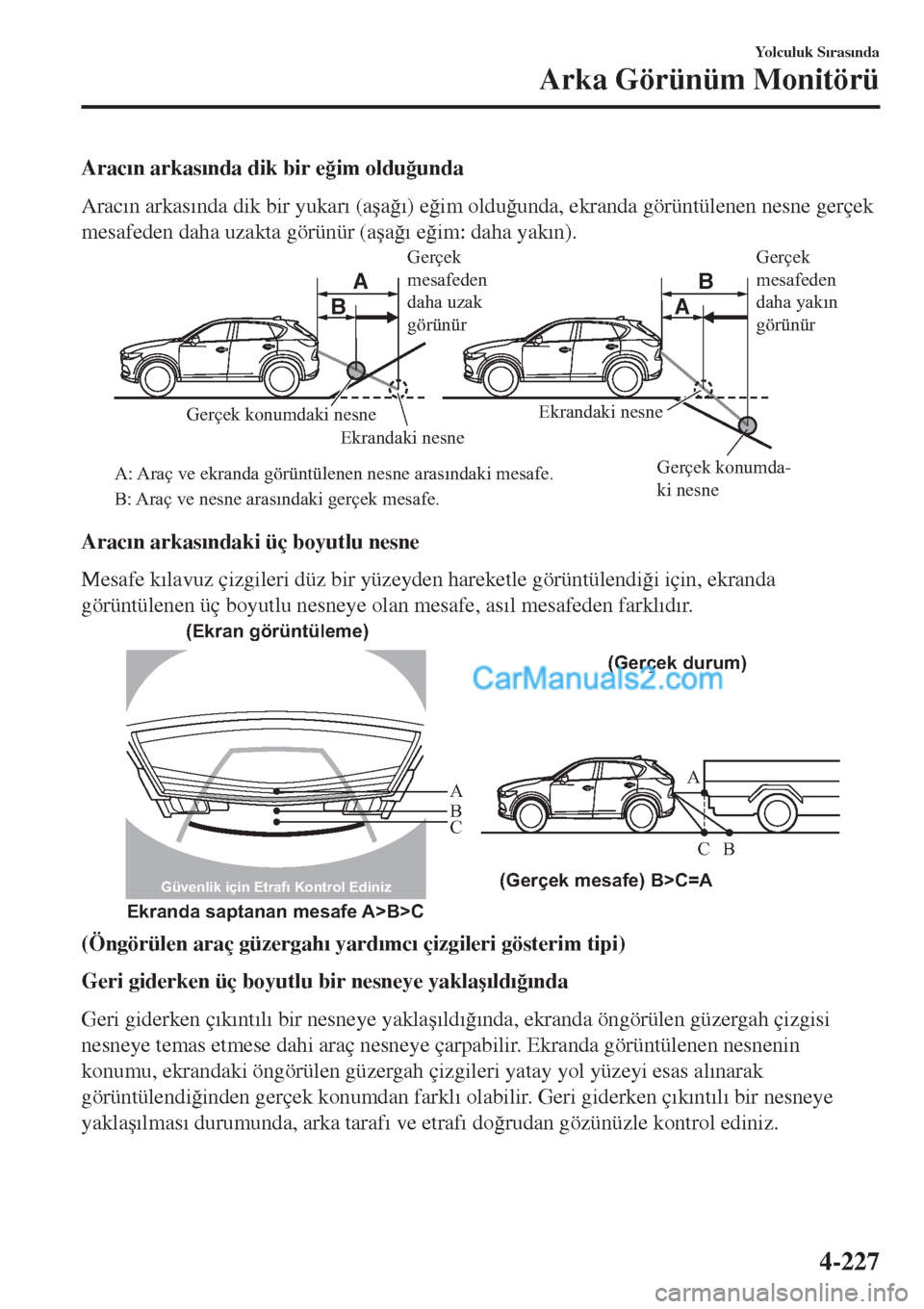

Page 383 of 775
Arac Õn arkas Õnda dik bir e ÷im oldu ÷unda
Arac Õn arkas Õnda dik bir yukar Õ (a úa ÷ Õ) e ÷im oldu ÷unda, ekranda görüntülenen nesne gerçek
mesafeden daha uzakta görünür (a úa ÷ Õ e ÷im: daha yak Õn).
A AB
B
Gerçek
mesafeden
daha uzak
görünür
Gerçek konumda-
k nesne Gerçek konumdak nesne
Ekrandak nesne
A: Araç ve ekranda görüntülenen nesne arasındak mesafe.
B: Araç ve nesne arasındak gerçek mesafe.Ekrandak nesneGerçek
mesafeden
daha yakın
görünür
Arac Õn arkas Õndaki üç boyutlu nesne
Mesafe k Õlavuz çizgileri düz bir yüzeyden hareketle görüntülendi ÷i için, ekranda
görüntülenen üç boyutlu nesneye olan mesafe, as Õl mesafeden farkl Õd Õr.
A
A
C B
CB
(Gerçek mesafe) B>C=A
Ekranda saptanan mesafe A>B>C(Ekran görüntüleme)
(Gerçek durum)
Güvenlik için Etrafı Kontrol Ediniz
(Öngörülen araç güzergah Õ yard Õmc Õ çizgileri gösterim tipi)
Geri giderken üç boyutlu bir nesneye yakla ú Õld Õ ÷ Õnda
Geri giderken ç Õk Õnt Õl Õ bir nesneye yakla ú Õld Õ ÷ Õnda, ekranda öngörülen güzergah çizgisi
nesneye temas etmese dahi araç nesneye çarpabilir. Ekranda görüntülenen nesnenin
konumu, ekrandaki öngörülen güzergah çizgileri yatay yol yüzeyi esas al Õnarak
görüntülendi ÷inden gerçek konumdan farkl Õ olabilir. Geri giderken ç Õk Õnt Õl Õ bir nesneye
yakla ú Õlmas Õ durumunda, arka taraf Õ ve etraf Õ do ÷rudan gözünüzle kontrol ediniz.
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-227

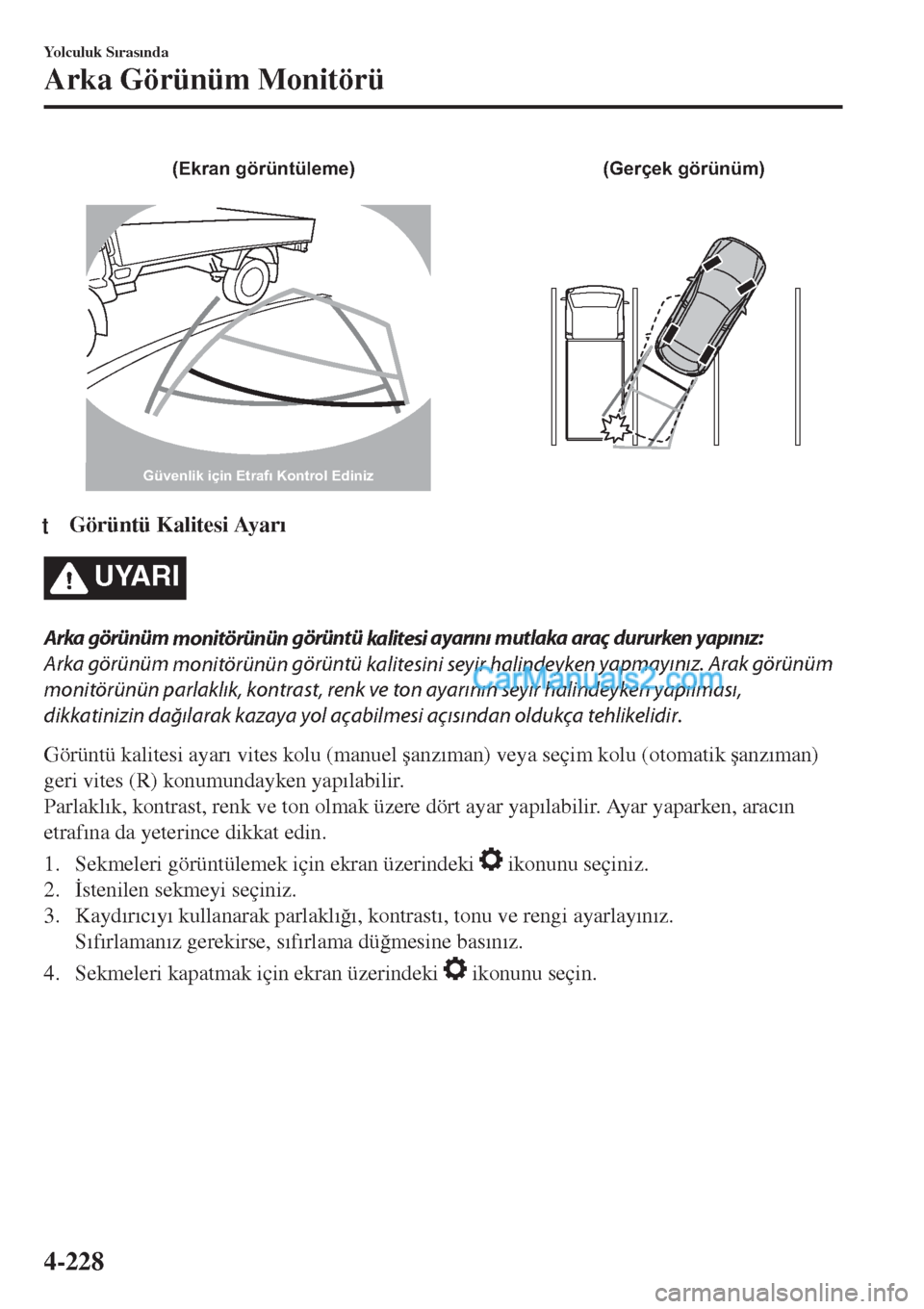

Page 384 of 775
(Ekran görüntüleme) (Gerçek görünüm)
Güvenlik için Etrafı Kontrol Ediniz
ttGörüntü Kalitesi Ayar Õ
UYARI
Arka görünüm
monitörünün görüntü
kalitesi ayarını mutlaka araç dururken yapınız:
Arka görünüm
monitörünün görüntü
kalitesini
seyir
halindeyken yapmayınız. Arak görünüm
monitörünün parlaklık, kontrast, renk ve ton ayarının seyir halindeyken yapılması,
dikkatinizin dağılarak kazaya yol açabilmesi açısından oldukça tehlikelidir.
Görüntü kalitesi ayar Õ vites kolu (manuel úanz Õman) veya seçim kolu (otomatik úanz Õman)
geri vites (R) konumundayken yap Õlabilir.
Parlakl Õk, kontrast, renk ve ton olmak üzere dört ayar yap Õlabilir. Ayar yaparken, arac Õn
etraf Õna da yeterince dikkat edin.
1. Sekmeleri görüntülemek için ekran üzerindeki
ikonunu seçiniz.
2. østenilen sekmeyi seçiniz.
3. Kayd Õr Õc Õy Õ kullanarak parlakl Õ ÷ Õ, kontrast Õ, tonu ve rengi ayarlay Õn Õz.
S Õf Õrlaman Õz gerekirse, s Õf Õrlama dü ÷mesine bas Õn Õz.
4. Sekmeleri kapatmak için ekran üzerindeki
ikonunu seçin.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-228
Page 385 of 775
Park Sensörü Sistemi*
Park sensörü sistemi, arac Õ bir garaja park ederken veya araç h Õz Õn Õn 10 km/s veya daha az
oldu ÷u paralel park etmelerde arac Õn etraf Õndaki engelleri tespit eden ultrasonik sensörler
kullan Õr. Sürücüyü bir uyar Õ sesi ve engel tespit gösterimi
*. kullanarak uyaran sistem, arac Õn,
çevresindeki engellere olan yakla ú Õk uzakl Õ ÷ Õn Õ bildirmek için yard Õmc Õ bir cihaz ile
donat Õlm Õ út Õr.
Arka köşe sensörü
Ön köşe sensörü
Arka sensör
Ön sensör
UYARI
Park sensörü sistemine tamamen güvenmeyiniz, aracınızı park ederken etrafı gözünüzle de
kontrol ederek güvenli bir sürüş sağlayınız.
Bu sistem, sürücüyü park etme esnasında öne ve arkaya doğru yönlendirir. Sensörlerin tespit
alanı sınırlıdır, bu nedenle aracı sadece bu
sisteme güvenerek kullanmak
bir kazaya
sebebiyet
verebilir. Daima, etrafınızı gözünüzle kontrol ederek sürüş güvenliğinizi artırınız.
NOT
•Sensörlerin tespit mesafesi içerisine aksesuar takmay Õn Õz. Aksi halde sistemin çal Õ úmas Õ
olumsuz yönde etkilenebilir.
•Engel tipine ve çevresel ko úullara ba ÷l Õ olarak, bir sensörün tespit alan Õ daralabilir veya
sensörler engelleri tespit edemeyebilirler.
•Sistem a úa ÷ Õdaki ko úullarda normal olarak çal Õ úmayabilir:
•Sensör çevresini çamur, buz veya kar kaplam Õ úsa (Temizlendi ÷inde normal olarak
çal Õ ú Õr).
•Sensör bölgesi buz tutmu úsa (Buz çözüldü ÷ünde normal olarak çal Õ ú Õr).
•Sensör el ile kapat Õlm Õ úsa.
•Sensör a ú Õr Õ derecede sars Õlm Õ úsa.
•Araç a ú Õr Õ derecede e ÷ilmi úse.
•A ú Õr Õ s Õcak veya so ÷uk hava ko úullar Õnda.
•Araç tümseklerde, yoku úlarda, çak Õl veya çimenli zemin üzerinde kullan Õlm Õ úsa.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
*Baz Õ modellerde mevcuttur.4-229
Page 386 of 775
•Ba úka bir arac Õn kornas Õ, bir motosiklet motorunun sesi, kamyonlar Õn haval Õ fren sesi
veya ba úka araçlar Õn sensörleri gibi yüksek seviyede ses ç Õkaran herhangi bir úey araca
yakla úm Õ úsa.
•Araç úiddetli ya ÷murda veya su s Õçramalar Õna neden olan yol ko úullar Õnda
kullan Õlm Õ úsa.
•Araca piyasada bulunan herhangi bir anten veya özellikle radyo istasyonu için bir
anten tak Õlm Õ úsa.
•Araç yüksek ve bozuk zeminli bir kald Õr Õmda hareket ediyorsa.
•Bir engel sensöre çok yak Õnsa.
•Tamponun alt Õndaki engeller tespit edilemeyebilir. Ba úlang Õçta alg Õlanan ancak sonradan
araç daha fazla yakla út Õkça alg Õlanamayan tampondan alçakta olan engeller.
•A úa ÷ Õdaki gibi engeller tespit edilemeyebilir:
•Tel veya halat gibi ince nesneler
•Pamuk ve kar gibi sonik dalgalar Õ kolayca absorbe eden nesneler.
•Aç Õsal úekilli nesneler
•Üst k Õsm Õ geni ú olan uzun nesneler
•Küçük, k Õsa nesneler
•Tamponun sars Õlmas Õ durumunda, küçük bir kaza bile olsa, sistemi her zaman bir Yetkili
Mazda Servisi’nde kontrol ettiriniz. Sensörlerin düzgün úekilde çal Õ úm Õyorsa, engelleri
tespit edemezler.
•Park yard Õm Õ sensörleri aç Õld Õ ÷ Õnda bip sesi duyulmuyorsa veya gösterge Õ ú Õ ÷ Õ
yanm Õyorsa, sistemde bir ar Õza olabilir. Yetkili Mazda Servisi’ne ba úvurman Õz Õ öneririz.
•Sistemde ar Õza oldu ÷unu gösteren bir “bip” sesi duyuluyorsa ve gösterge Õ ú Õ ÷ Õ yan Õp
sönüyorsa, sistemde bir ar Õza meydana gelmi ú olabilir. Yetkili Mazda Servisi’ne
ba úvurman Õz Õ öneririz.
•Bir sistem ar Õzas Õ oldu ÷unu gösteren “bip” sesi, hava çok so ÷uksa veya sensör bölgesi
çamur, buz veya karla kaplanm Õ úsa duyulmayabilir. Sensör bölgesindeki her türlü yabanc Õ
maddeyi temizleyiniz.
•Römork ba ÷lant Õ kitini takarken, Yetkili Mazda Servisi’ne ba úvurman Õz Õ tavsiye ederiz.
Yo l c u l u k S Õras Õnda
Park Sensörü Sistemi
4-230
Page 387 of 775
tSensör Tespit Mesafesi
Sensör engelleri a úa ÷ Õdaki mesafeler içinde tespit edebilir.
Ön sensör tespit mesafesi
Ön köşe sensörü tespit mesafesiArka sensör tespit mesafesi Arka köşe sensörü tespit mesafesi
B
A
D
CA: Yaklaşık 55 cm
B: Yaklaşık 55 cm
C: Yaklaşık 100 cm
D: Yaklaşık 150 cm
ttPark Yard Õm Sensörü Sistemi Kullan Õm Õ
Kontak anahtar Õ ON konumundayken park sensörü dü ÷mesine bas Õld Õ ÷ Õnda uyar Õ sesleri ve
gösterge Õ ú Õklar Õ aç Õl Õr.
Park sensörü aktifken kontak anahtar Õ ON konumuna getirildi ÷inde gösterge Õ ú Õ ÷ Õ yanar.
ø úlemi durdurmak için dü ÷meye tekrar bas Õn Õz.
Gösterge lambası
Kullan Õm Ko úullar Õ
Park sensörü sistemi a úa ÷ Õdaki ko úullar Õn hepsi sa ÷land Õ ÷ Õnda kullan Õlabilir:
•Kontak aç Õk konumda.
•Park sensörü dü ÷mesi aç Õk durumda.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-231
Page 388 of 775
NOT
•(Otomatik úanz Õmanl Õ araç)
Tespit göstergesi ve ön/ön kö úe sensörlerinin sesleri seçim kolu P pozisyonundayken
çal Õ úmaz.
•Tespit göstergesi ve uyar Õ sesleri park freni çekiliyken aktive olmaz.
tEngel Tespit Gösterimi
Bir engel tespit eden sensör konumu gösterilir. Gösterge, sensör taraf Õnda tespit edilen
mesafeye ba ÷l Õ olarak farkl Õ bölgelerde yanabilir.
Araç bir engele yakla út Õkça, araca daha yak Õn göstergedeki bölge yanar.
Ön sol köşe sensoru
göstergesiÖn sağ köşe
sensoru göstergesi
Arka sağ köşe
sensoru göstergesi Arka sol köşe
sensoru göstergesi
Ön sensör göstergesi
Arka sensör göstergesi
NOT
Alg Õlama göstergesi, gösterme ve göstermeme aras Õnda de ÷i úebilir.
Sayfa 9-12'deki Ki úiselle útirme Özellikleri bölümüne bak Õn Õz.
Yo l c u l u k S Õras Õnda
Park Sensörü Sistemi
4-232
Page 389 of 775
Sistem sorun bildirimi
A úa ÷ Õdaki tabloda belirtilen sorunlardan herhangi biri meydana gelirse, sürücü sistemin
türüne göre gösterildi ÷i gibi problem hakk Õnda bilgilendirilir.
Tespit Göstergesi Çözüm
Ba ÷lant Õ kesilme-
si
Sistemde bir ar Õza olabilir. Arac Õn Õz Õ mümkün olan en
k Õsa zamanda Yetkili Mazda Servisi'ne kontrol ettirmeni-
zi öneririz.
Sistem ar Õzas Õ
Sistemde bir ar Õza olabilir. Arac Õn Õz Õ mümkün olan en
k Õsa zamanda Yetkili Mazda Servisi'ne kontrol ettirmeni-
zi öneririz.
Bu ÷u/kirlenme
Gösterilen engel tespit bölgesiyle ilgili sensör bölgesin-
de yabanc Õ madde olabilir. Sistem düzelmezse, arac Õn Õz Õ
bir Yetkili Mazda Servisi’ne kontrol ettirmenizi öneririz.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-233
Page 390 of 775
tPark Sensörü Uyar Õ Sesi
Sistem çal Õ ú Õrken “bip” sesleri a úa ÷ Õdaki gibi duyulur.
Ön Sensör, Arka Sensör
Mesafe Tespit
bölgesiAraç ve engel aras Õndaki mesafe
Bip sesi*1Ön Sensor Arka Sensör
En uzak mesafeYa k l a ú Õk 100Š60 cm
Ya k l a ú Õk 150Š60 cm
Uzun fas Õlal Õ ses
Uzak mesafeYa k l a ú Õk 60Š45 cm
Ya k l a ú Õk 60Š45 cm
Orta fas Õlal Õ ses
Orta mesafeYa k l a ú Õk 45Š35 cm
Ya k l a ú Õk 45Š35 cm
K Õsa fas Õlal Õ ses
Ya k Õn mesafeYa k l a ú Õk 35 cm mesafede
Ya k l a ú Õk 35 cm mesafede
Sürekli ses
*1 Araç engele yakla út Õkça, aral Õkl Õ uyar Õ sesinin oran Õ da artar.
Yo l c u l u k S Õras Õnda
Park Sensörü Sistemi
4-234
