Page 371 of 775

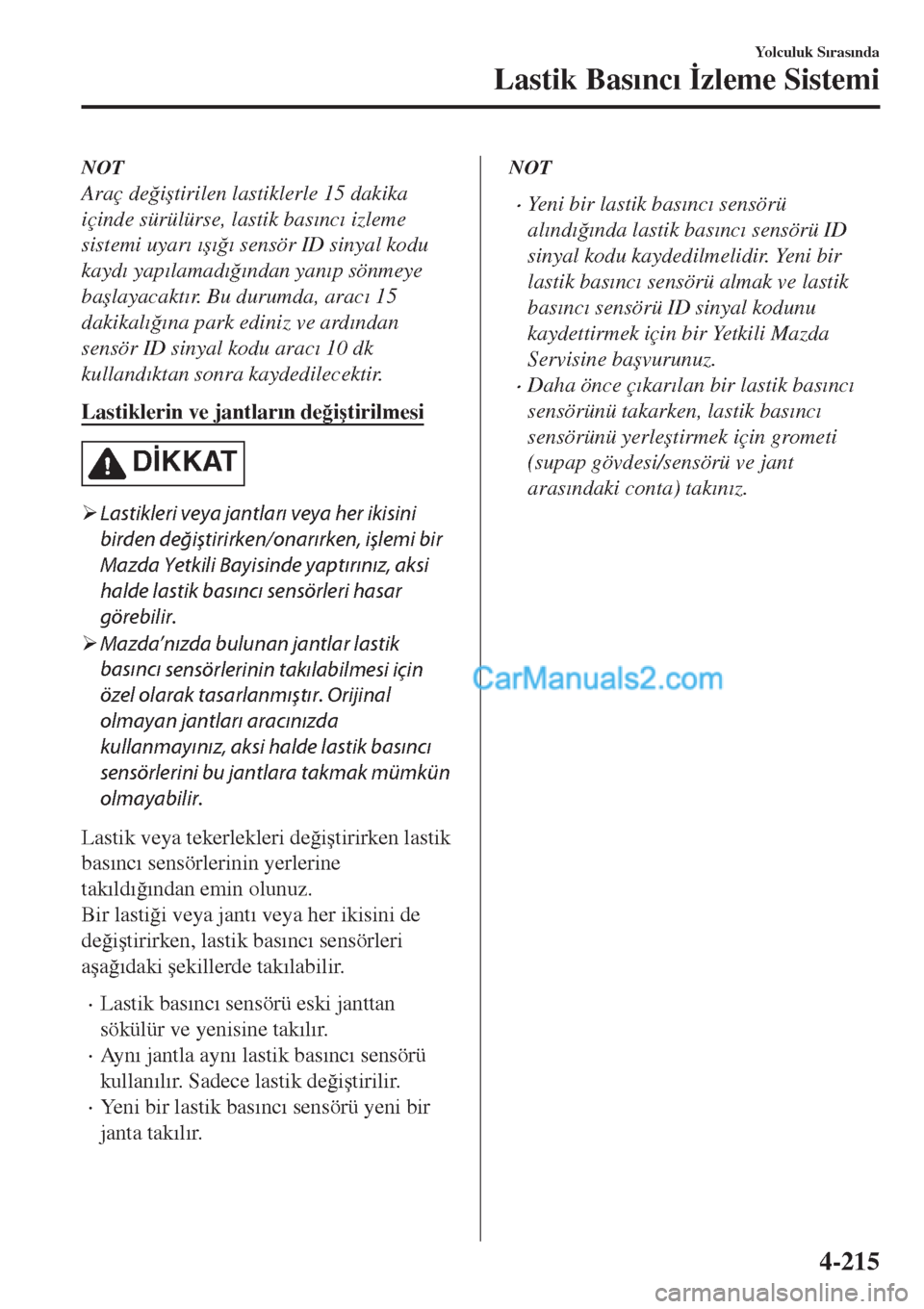

NOT
Araç de ÷i útirilen lastiklerle 15 dakika
içinde sürülürse, lastik bas Õnc Õ izleme
sistemi uyar Õ Õ ú Õ ÷ Õ sensör ID sinyal kodu
kayd Õ yap Õlamad Õ ÷ Õndan yan Õp sönmeye
ba úlayacakt Õr. Bu durumda, arac Õ 15
dakikal Õ ÷ Õna park ediniz ve ard Õndan
sensör ID sinyal kodu arac Õ 10 dk
kulland Õktan sonra kaydedilecektir.
Lastiklerin ve jantlar Õn de ÷i útirilmesi
D øKKAT
¾Lastikleri veya jantları veya her ikisini
birden değiştirirken/onarırken, işlemi bir
Mazda Yetkili Bayisinde yaptırınız, aksi
halde lastik basıncı sensörleri hasar
görebilir.
¾Mazda’nızda bulunan jantlar lastik
basıncı
sensörlerinin
takılabilmesi
için
özel olarak tasarlanmıştır. Orijinal
olmayan jantları aracınızda
kullanmayınız, aksi halde lastik basıncı
sensörlerini bu jantlara takmak mümkün
olmayabilir.
Lastik veya tekerlekleri de ÷i útirirken lastik
bas Õnc Õ sensörlerinin yerlerine
tak Õld Õ ÷ Õndan emin olunuz.
Bir lasti ÷i veya jant Õ veya her ikisini de
de ÷i útirirken, lastik bas Õnc Õ sensörleri
a úa ÷ Õdaki úekillerde tak Õlabilir.
•Lastik bas Õnc Õ sensörü eski janttan
sökülür ve yenisine tak Õl Õr.
•Ay n Õ jantla ayn Õ lastik bas Õnc Õ sensörü
kullan Õl Õr. Sadece lastik de ÷i útirilir.
•Yeni bir lastik bas Õnc Õ sensörü yeni bir
janta tak Õl Õr.
NOT
•Yeni bir lastik bas Õnc Õ sensörü
al Õnd Õ ÷ Õnda lastik bas Õnc Õ sensörü ID
sinyal kodu kaydedilmelidir. Yeni bir
lastik bas Õnc Õ sensörü almak ve lastik
bas Õnc Õ sensörü ID sinyal kodunu
kaydettirmek için bir Yetkili Mazda
Servisine ba úvurunuz.
•Daha önce ç Õkar Õlan bir lastik bas Õnc Õ
sensörünü takarken, lastik bas Õnc Õ
sensörünü yerle útirmek için grometi
(supap gövdesi/sensörü ve jant
aras Õndaki conta) tak Õn Õz.
Yolculuk S Õras Õnda
Lastik Bas Õnc Õ øzleme Sistemi
4-215
Page 372 of 775

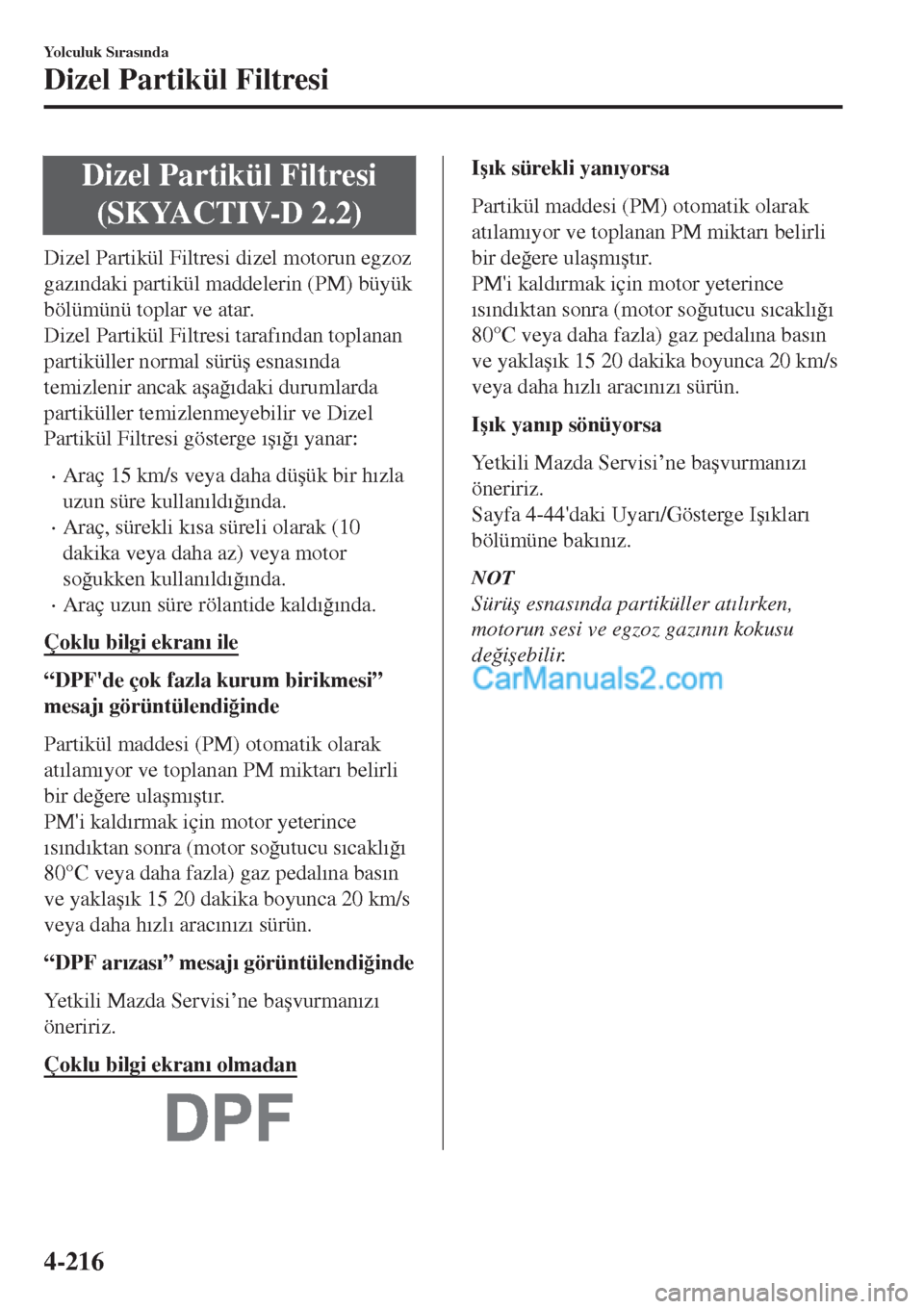

Dizel Partikül Filtresi
(SKYACTIV-D 2.2)
Dizel Partikül Filtresi dizel motorun egzoz
gaz Õndaki partikül maddelerin (PM) büyük
bölümünü toplar ve atar.
Dizel Partikül Filtresi taraf Õndan toplanan
partiküller normal sürü ú esnas Õnda
temizlenir ancak a úa ÷ Õdaki durumlarda
partiküller temizlenmeyebilir ve Dizel
Partikül Filtresi gösterge Õ ú Õ ÷ Õ yanar:
•Araç 15 km/s veya daha dü úük bir h Õzla
uzun süre kullan Õld Õ ÷ Õnda.
•Araç, sürekli k Õsa süreli olarak (10
dakika veya daha az) veya motor
so ÷ukken kullan Õld Õ ÷ Õnda.
•Araç uzun süre rölantide kald Õ ÷ Õnda.
Çoklu bilgi ekran Õ ile
“DPF'de çok fazla kurum birikmesi”
mesaj Õ görüntülendi ÷inde
Partikül maddesi (PM) otomatik olarak
at Õlam Õyor ve toplanan PM miktar Õ belirli
bir de ÷ere ula úm Õ út Õr.
PM'i kald Õrmak için motor yeterince
Õs Õnd Õktan sonra (motor so ÷utucu s Õcakl Õ ÷ Õ
80°C veya daha fazla) gaz pedal Õna bas Õn
ve yakla ú Õk 15 20 dakika boyunca 20 km/s
veya daha h Õzl Õ arac Õn Õz Õ sürün.
“DPF ar Õzas Õ” mesaj Õ görüntülendi ÷inde
Yetkili Mazda Servisi’ne ba úvurman Õz Õ
öneririz.
Çoklu bilgi ekran Õ olmadan
I ú Õk sürekli yan Õyorsa
Partikül maddesi (PM) otomatik olarak
at Õlam Õyor ve toplanan PM miktar Õ belirli
bir de ÷ere ula úm Õ út Õr.
PM'i kald Õrmak için motor yeterince
Õs Õnd Õktan sonra (motor so ÷utucu s Õcakl Õ ÷ Õ
80°C veya daha fazla) gaz pedal Õna bas Õn
ve yakla ú Õk 15 20 dakika boyunca 20 km/s
veya daha h Õzl Õ arac Õn Õz Õ sürün.
I ú Õk yan Õp sönüyorsa
Yetkili Mazda Servisi’ne ba úvurman Õz Õ
öneririz.
Sayfa 4-44'daki Uyar Õ/Gösterge I ú Õklar Õ
bölümüne bak Õn Õz.
NOT
Sürü ú esnas Õnda partiküller at Õl Õrken,
motorun sesi ve egzoz gaz Õn Õn kokusu
de ÷i úebilir.
Yo l c u l u k S Õras Õnda
Dizel Partikül Filtresi
4-216
Page 373 of 775

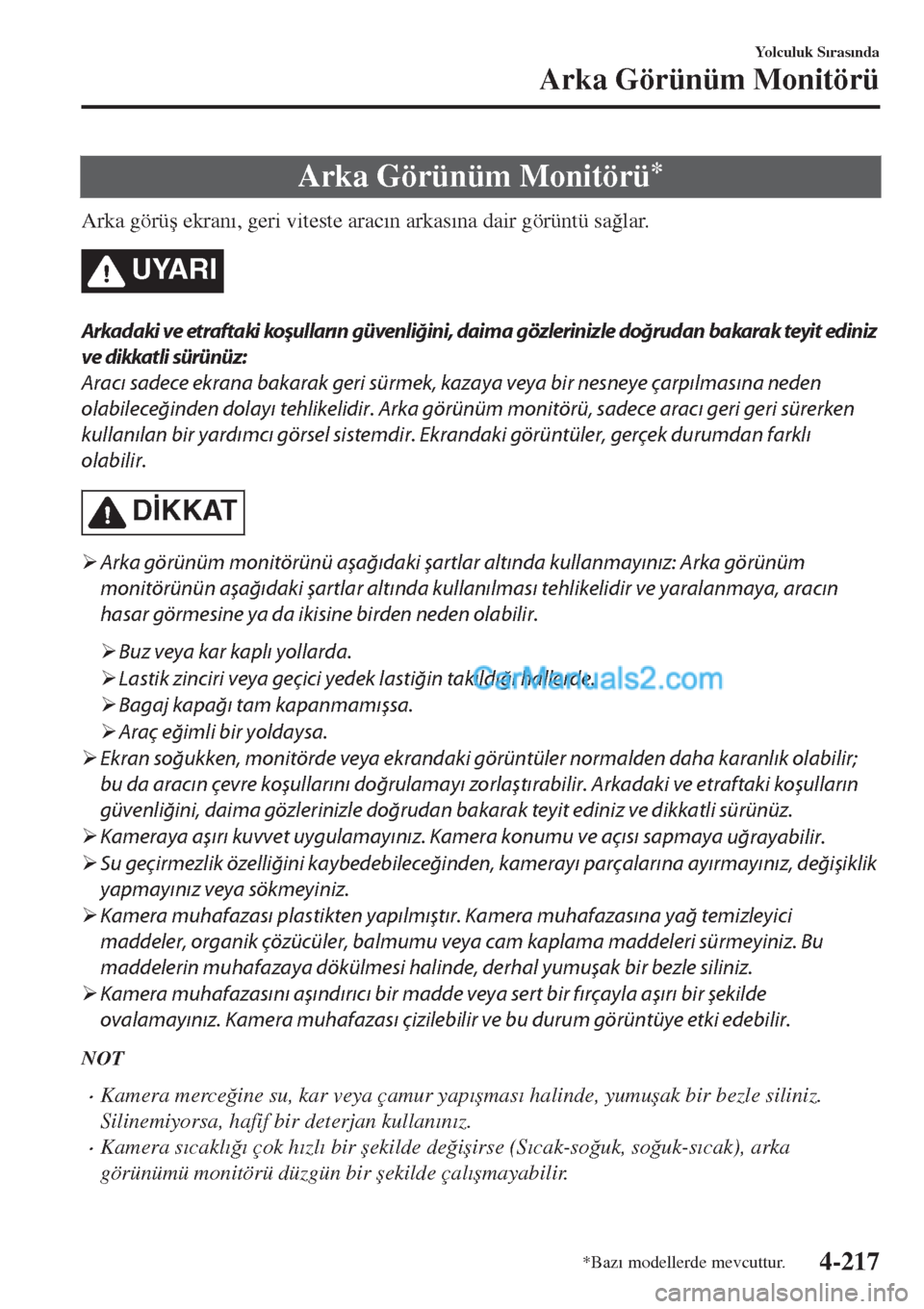

Arka Görünüm Monitörü*
Arka görü ú ekran Õ, geri viteste arac Õn arkas Õna dair görüntü sa ÷lar.
UYARI
Arkadaki ve etraftaki koşulların güvenliğini, daima gözlerinizle doğrudan bakarak teyit ediniz
ve dikkatli sürünüz:
Aracı sadece ekrana bakarak
geri sürmek, kazaya veya
bir nesneye çarpılmasına neden
olabileceğinden dolayı
tehlikelidir. Arka görünüm
monitörü, sadece aracı
geri
geri sürerken
kullanılan bir yardımcı görsel sistemdir. Ekrandaki görüntüler, gerçek durumdan farklı
olabilir.
D øKKAT
¾Arka görünüm monitörünü aşağıdaki şartlar altında kullanmayınız: Arka görünüm
monitörünün aşağıdaki şartlar altında kullanılması tehlikelidir ve yaralanmaya, aracın
hasar görmesine ya da ikisine birden neden olabilir.
¾Buz veya kar kaplı yollarda.
¾Lastik zinciri veya geçici yedek lastiğin takıldığı hallerde.
¾Bagaj kapağı tam kapanmamışsa.
¾Araç eğimli bir yoldaysa.
¾Ekran soğukken, monitörde veya ekrandaki görüntüler normalden daha karanlık olabilir;
bu da aracın çevre koşullarını doğrulamayı zorlaştırabilir. Arkadaki ve etraftaki koşulların
güvenliğini, daima gözlerinizle doğrudan bakarak teyit ediniz ve dikkatli sürünüz.
¾Kameraya aşırı kuvvet uygulamayınız. Kamera konumu ve açısı sapmaya
uğrayabilir.
¾Su geçirmezlik özelliğini kaybedebileceğinden, kamerayı parçalarına ayırmayınız, değişiklik
yapmayınız veya sökmeyiniz.
¾Kamera muhafazası plastikten yapılmıştır. Kamera muhafazasına yağ temizleyici
maddeler, organik çözücüler, balmumu veya cam kaplama maddeleri sürmeyiniz. Bu
maddelerin muhafazaya dökülmesi halinde, derhal yumuşak bir bezle siliniz.
¾Kamera muhafazasını aşındırıcı bir madde veya sert bir fırçayla aşırı bir şekilde
ovalamayınız. Kamera muhafazası çizilebilir ve bu durum görüntüye etki edebilir.
NOT
•Kamera merce ÷ine su, kar veya çamur yap Õ úmas Õ halinde, yumu úak bir bezle siliniz.
Silinemiyorsa, hafif bir deterjan kullan Õn Õz.
•Kamera s Õcakl Õ ÷ Õ çok h Õzl Õ bir úekilde de ÷i úirse (S Õcak-so ÷uk, so ÷uk-s Õcak), arka
görünümü monitörü düzgün bir úekilde çal Õ úmayabilir.
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
*Baz Õ modellerde mevcuttur.4-217
Page 374 of 775

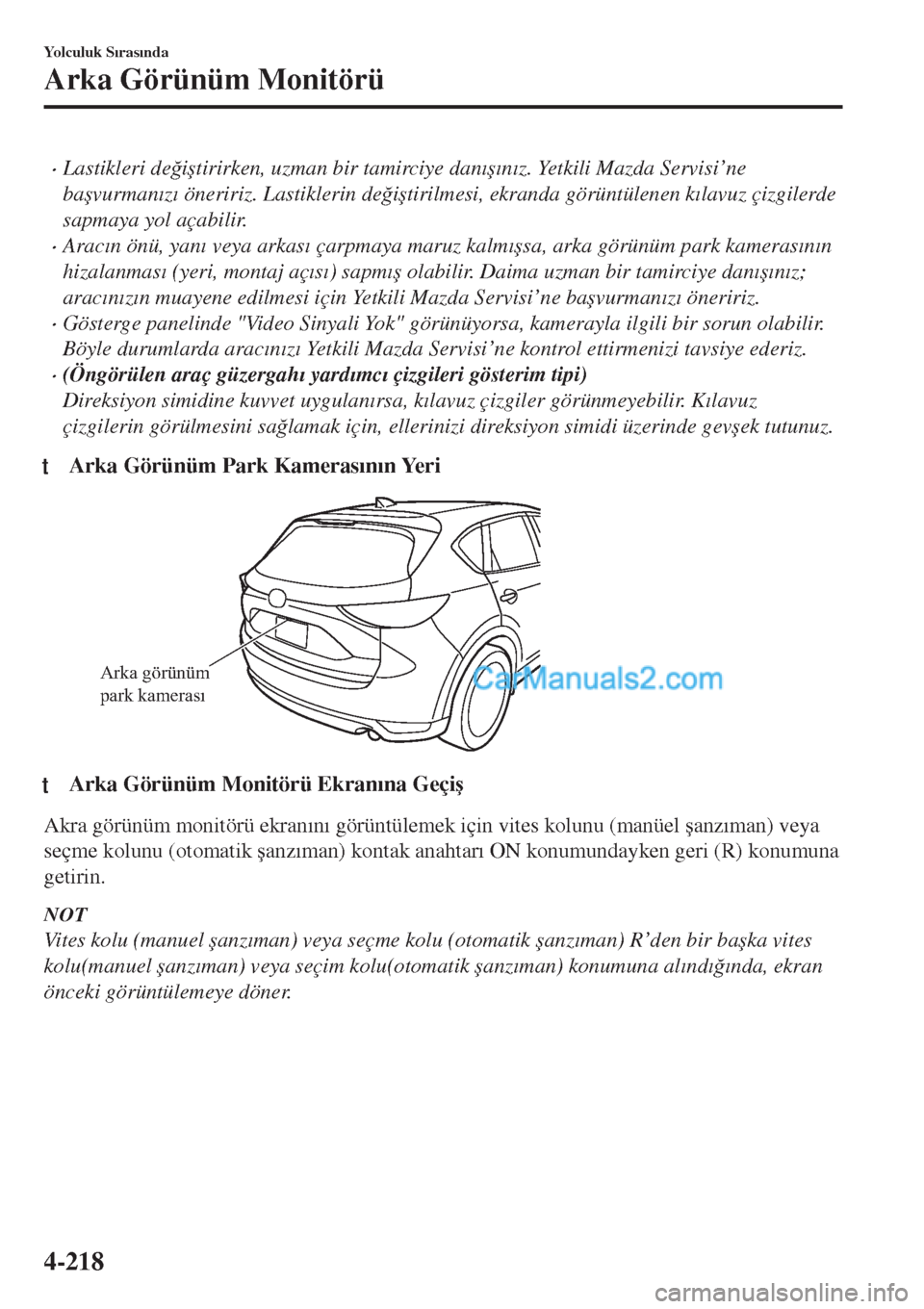

•Lastikleri de ÷i útirirken, uzman bir tamirciye dan Õ ú Õn Õz. Yetkili Mazda Servisi’ne
ba úvurman Õz Õ öneririz. Lastiklerin de ÷i útirilmesi, ekranda görüntülenen k Õlavuz çizgilerde
sapmaya yol açabilir.
•Arac Õn önü, yan Õ veya arkas Õ çarpmaya maruz kalm Õ úsa, arka görünüm park kameras Õn Õn
hizalanmas Õ (yeri, montaj aç Õs Õ) sapm Õ ú olabilir. Daima uzman bir tamirciye dan Õ ú Õn Õz;
arac Õn Õz Õn muayene edilmesi için Yetkili Mazda Servisi’ne ba úvurman Õz Õ öneririz.
•Gösterge panelinde "Video Sinyali Yok" görünüyorsa, kamerayla ilgili bir sorun olabilir.
Böyle durumlarda arac Õn Õz Õ Yetkili Mazda Servisi’ne kontrol ettirmenizi tavsiye ederiz.
•(Öngörülen araç güzergah Õ yard Õmc Õ çizgileri gösterim tipi)
Direksiyon simidine kuvvet uygulan Õrsa, k Õlavuz çizgiler görünmeyebilir. K Õlavuz
çizgilerin görülmesini sa ÷lamak için, ellerinizi direksiyon simidi üzerinde gev úek tutunuz.
tArka Görünüm Park Kameras Õn Õn Yeri
Arka görünüm
park kamerası
ttArka Görünüm Monitörü Ekran Õna Geçi ú
Akra görünüm monitörü ekran Õn Õ görüntülemek için vites kolunu (manüel úanz Õman) veya
seçme kolunu (otomatik úanz Õman) kontak anahtar Õ ON konumundayken geri (R) konumuna
getirin.
NOT
Vites kolu (manuel úanz Õman) veya seçme kolu (otomatik úanz Õman) R’den bir ba úka vites
kolu(manuel úanz Õman) veya seçim kolu(otomatik úanz Õman) konumuna al Õnd Õ ÷ Õnda, ekran
önceki görüntülemeye döner.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-218
Page 375 of 775
WEkranda Görüntülenebilen Aral Õk
Ekrandaki görüntüler, gerçek durumdan farkl Õ olabilir.
(Ekran görüntüleme)
Süsleme
Tampon
(Gerçek görünüm)
Nesne
Park sensörü
sistemindeki engel
tespit gösterimi
Güvenlik için Etrafı Kontrol Ediniz
NOT
•Görüntülenebilir mesafe, araç ve yol ko úullar Õna ba ÷l Õ olarak de ÷i úir.
•Görüntülenebilir mesafe s Õn Õrl Õd Õr. Tamponun alt Õnda veya tampon uçlar Õn Õn etraf Õnda yer
alan nesneler görüntülenemez.
•Arka görünüm park kameras Õ özel bir mercekle donat Õlm Õ ú oldu ÷undan, görüntüde yer
alan mesafe, gerçek mesafeden farkl Õd Õr.
•Arka görünüm park kameras Õndan monitörde görüntülenen görüntüler, tersine çevrilmi ú
görüntülerdir (ayna görüntüleri).
•Opsiyonel olarak tak Õlan baz Õ araç aksesuarlar Õ, kamera taraf Õndan seçilebilir.
Ay d Õnlatma parçalar Õ veya yans Õt Õc Õ malzemeden yap Õlma parçalar gibi, kamera görü úünü
engelleyecek opsiyonel parçalar takmay Õn Õz.
•A úa ÷ Õdaki úartlar alt Õnda ekran Õ görmek zor olabilir; ancak bu, bir ar Õza göstergesi
de ÷ildir.
•Karanl Õk alanlarda.
•Mercek civar Õndaki s Õcakl Õk yüksek/dü úük oldu ÷unda.
•Ya ÷murlu bir gün veya yüksek rutubetli ortam vb. ko úullarda kameran Õn Õslak olmas Õ
halinde.
•Çamur gibi yabanc Õ maddeler kamera civar Õna yap Õ út Õ ÷ Õnda.
•Kamera merce ÷i güne ú Õ ú Õ ÷ Õn Õ veya far Õ ú Õ ÷ Õn Õ yans Õtt Õ ÷ Õnda.
•Kamera çevresindeki s Õcakl Õk dü úükse, görüntüleme gecikebilir.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-219
Page 376 of 775

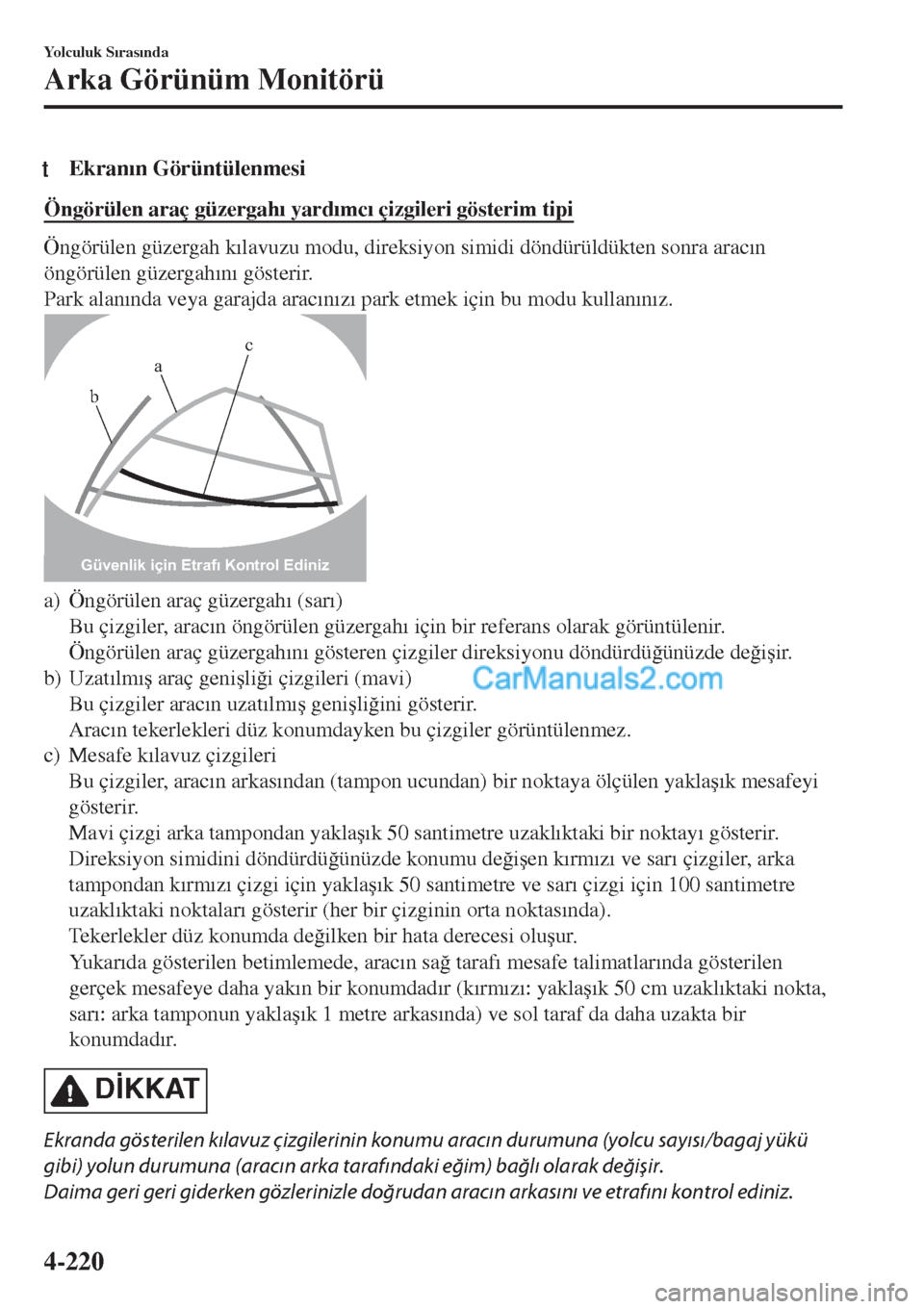

tEkran Õn Görüntülenmesi
Öngörülen araç güzergah Õ yard Õmc Õ çizgileri gösterim tipi
Öngörülen güzergah k Õlavuzu modu, direksiyon simidi döndürüldükten sonra arac Õn
öngörülen güzergah Õn Õ gösterir.
Park alan Õnda veya garajda arac Õn Õz Õ park etmek için bu modu kullan Õn Õz.
bac
Güvenlik için Etrafı Kontrol Ediniz
a) Öngörülen araç güzergah Õ (sar Õ)
Bu çizgiler, arac Õn öngörülen güzergah Õ için bir referans olarak görüntülenir.
Öngörülen araç güzergah Õn Õ gösteren çizgiler direksiyonu döndürdü ÷ünüzde de ÷i úir.
b) Uzat Õlm Õ ú araç geni úli ÷i çizgileri (mavi)
Bu çizgiler arac Õn uzat Õlm Õ ú geni úli ÷ini gösterir.
Arac Õn tekerlekleri düz konumdayken bu çizgiler görüntülenmez.
c) Mesafe k Õlavuz çizgileri
Bu çizgiler, arac Õn arkas Õndan (tampon ucundan) bir noktaya ölçülen yakla ú Õk mesafeyi
gösterir.
Mavi çizgi arka tampondan yakla ú Õk 50 santimetre uzakl Õktaki bir noktay Õ gösterir.
Direksiyon simidini döndürdü ÷ünüzde konumu de ÷i úen k Õrm Õz Õ ve sar Õ çizgiler, arka
tampondan k Õrm Õz Õ çizgi için yakla ú Õk 50 santimetre ve sar Õ çizgi için 100 santimetre
uzakl Õktaki noktalar Õ gösterir (her bir çizginin orta noktas Õnda).
Tekerlekler düz konumda de
÷ilken bir hata derecesi olu úur
.
Yu k a r Õda gösterilen betimlemede, arac Õn sa ÷ taraf Õ mesafe talimatlar Õnda gösterilen
gerçek mesafeye daha yak Õn bir konumdad Õr (k Õrm Õz Õ: yakla ú Õk 50 cm uzakl Õktaki nokta,
sar Õ: arka tamponun yakla ú Õk 1 metre arkas Õnda) ve sol taraf da daha uzakta bir
konumdad Õr.
D øKKAT
Ekranda gösterilen kılavuz çizgilerinin konumu aracın durumuna (yolcu sayısı/bagaj yükü
gibi) yolun durumuna (aracın arka tarafındaki eğim) bağlı olarak değişir.
Daima geri geri giderken gözlerinizle doğrudan aracın arkasını ve etrafını kontrol ediniz.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-220
Page 377 of 775

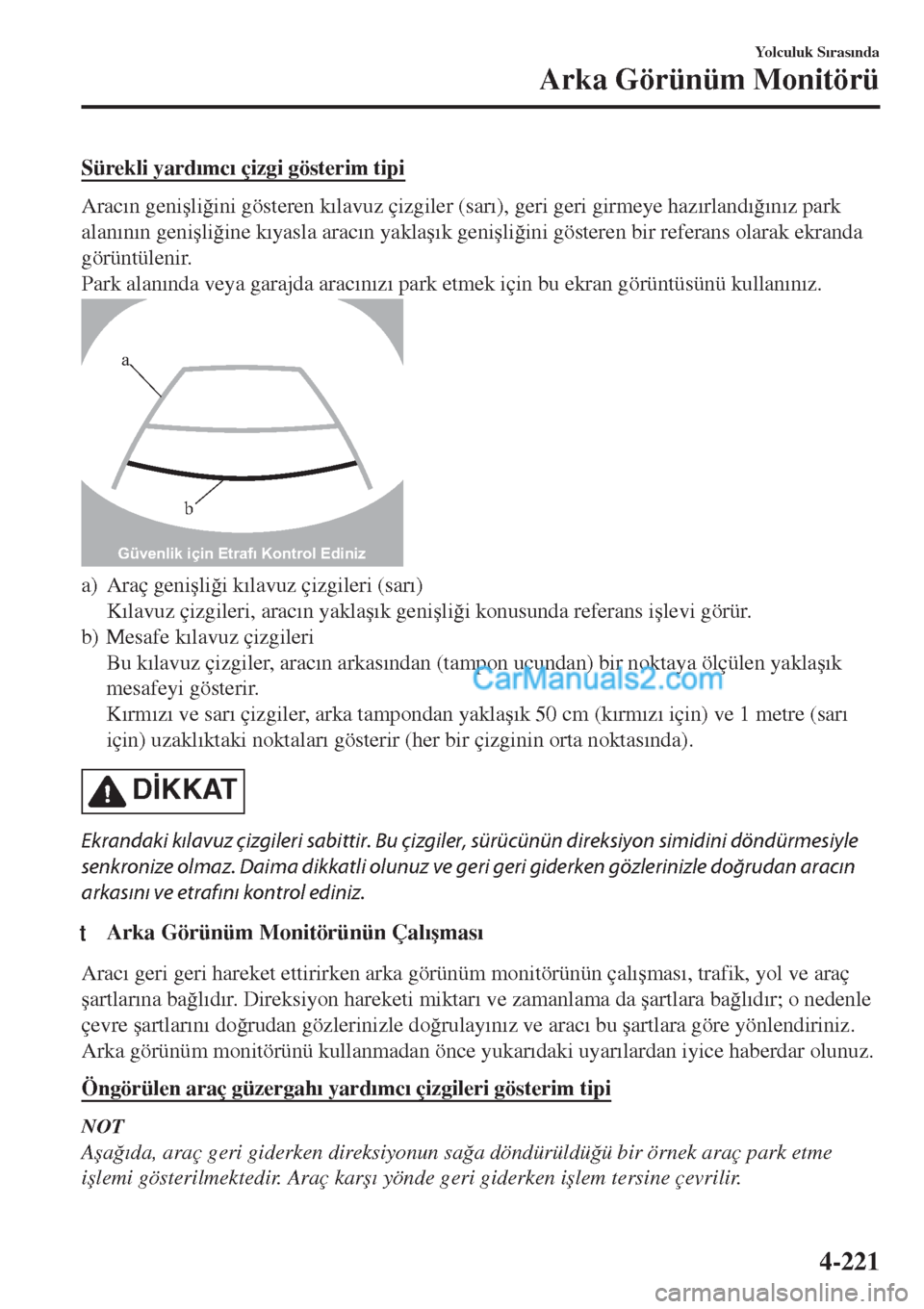

Sürekli yard Õmc Õ çizgi gösterim tipi
Arac Õn geni úli ÷ini gösteren k Õlavuz çizgiler (sar Õ), geri geri girmeye haz Õrland Õ ÷ Õn Õz park
alan Õn Õn geni úli ÷ine k Õyasla arac Õn yakla ú Õk geni úli ÷ini gösteren bir referans olarak ekranda
görüntülenir.
Park alan Õnda veya garajda arac Õn Õz Õ park etmek için bu ekran görüntüsünü kullan Õn Õz.
b
a
Güvenlik için Etrafı Kontrol Ediniz
a) Araç geni úli ÷i k Õlavuz çizgileri (sar Õ)
K Õlavuz çizgileri, arac Õn yakla ú Õk geni úli ÷i konusunda referans i úlevi görür.
b) Mesafe k Õlavuz çizgileri
Bu k Õlavuz çizgiler, arac Õn arkas Õndan (tampon ucundan) bir noktaya ölçülen yakla ú Õk
mesafeyi gösterir.
K Õrm Õz Õ ve sar Õ çizgiler, arka tampondan yakla ú Õk 50 cm (k Õrm Õz Õ için) ve 1 metre (sar Õ
için) uzakl Õktaki noktalar Õ gösterir (her bir çizginin orta noktas Õnda).
D øKKAT
Ekrandaki kılavuz çizgileri sabittir. Bu çizgiler, sürücünün direksiyon simidini döndürmesiyle
senkronize olmaz. Daima dikkatli olunuz ve geri geri giderken gözlerinizle doğrudan aracın
arkasını ve etrafını kontrol ediniz.
ttArka Görünüm Monitörünün Çal Õ úmas Õ
Arac Õ geri geri hareket ettirirken arka görünüm monitörünün çal Õ úmas Õ, trafik, yol ve araç
úartlar Õna ba ÷l Õd Õr. Direksiyon hareketi miktar Õ ve zamanlama da úartlara ba ÷l Õd Õr; o nedenle
çevre úartlar Õn Õ do ÷rudan gözlerinizle do ÷rulay Õn Õz ve arac Õ bu úartlara göre yönlendiriniz.
Arka görünüm monitörünü kullanmadan önce yukar Õdaki uyar Õlardan iyice haberdar olunuz.
Öngörülen araç güzergah Õ yard Õmc Õ çizgileri gösterim tipi
NOT
A úa ÷ Õda, araç geri giderken direksiyonun sa ÷a döndürüldü ÷ü bir örnek araç park etme
i úlemi gösterilmektedir. Araç kar ú Õ yönde geri giderken i úlem tersine çevrilir.
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-221
Page 378 of 775
1. Akra görünüm monitörü ekran Õn Õ görüntülemek için vites kolunu (manuel úanz Õman)
veya seçme kolunu (otomatik úanz Õman) geri (R) konumuna getirin.
2. Arac Õ park yerine sokmadan önce, öngörülen araç güzergah Õ ekran Õna bakarak
direksiyonu araç park yerini ortalayacak úekilde döndürün.
(Ekran durumu) (Araç durumu)
Güvenlik için Etrafı Kontrol Ediniz
3. Arac Õn Õz park alan Õna girmeye ba úlad Õktan sonra, araç geni úli ÷i çizgileri ile sol ve sa ÷
park alan Õn Õn yanlar Õ aras Õndaki mesafenin kabaca e úit olaca ÷ Õ úekilde yava ú yava ú geri
gitmeye devam ediniz.
(Ekran durumu) (Araç durumu)
Güvenlik için Etrafı Kontrol Ediniz
4. Araç geni úli ÷i k Õlavuz çizgileri, park alan Õn Õn sol ve sa ÷ taraflar Õna paralel olana dek
direksiyon simidini ayarlamaya devam ediniz.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-222
Page 379 of 775

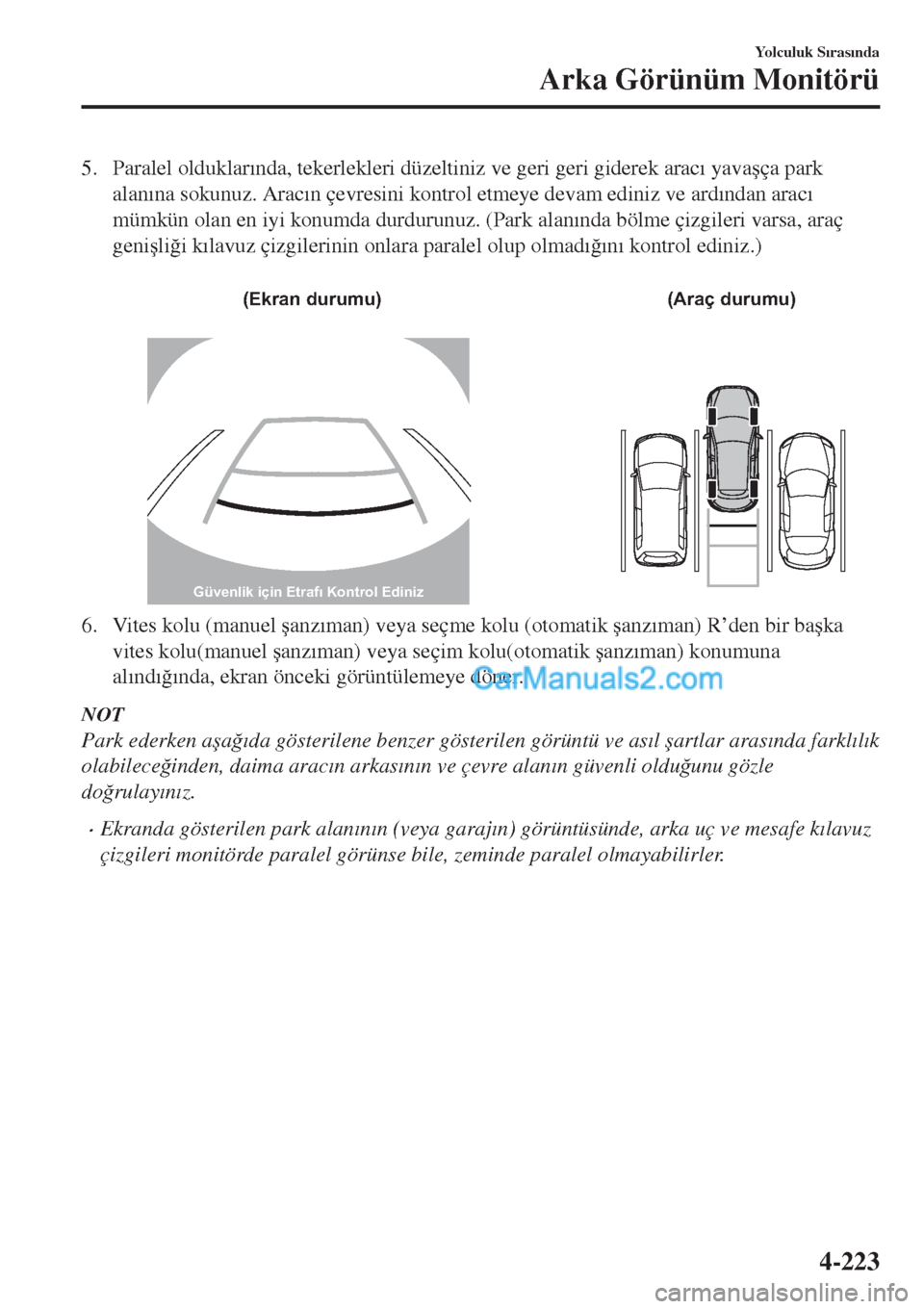

5. Paralel olduklar Õnda, tekerlekleri düzeltiniz ve geri geri giderek arac Õ yava úça park
alan Õna sokunuz. Arac Õn çevresini kontrol etmeye devam ediniz ve ard Õndan arac Õ
mümkün olan en iyi konumda durdurunuz. (Park alan Õnda bölme çizgileri varsa, araç
geni úli ÷i k Õlavuz çizgilerinin onlara paralel olup olmad Õ ÷ Õn Õ kontrol ediniz.)
(Ekran durumu) (Araç durumu)
Güvenlik için Etrafı Kontrol Ediniz
6. Vites kolu (manuel úanz Õman) veya seçme kolu (otomatik úanz Õman) R’den bir ba úka
vites kolu(manuel úanz Õman) veya seçim kolu(otomatik úanz Õman) konumuna
al Õnd Õ ÷ Õnda, ekran önceki görüntülemeye döner.
NOT
Park ederken a úa ÷ Õda gösterilene benzer gösterilen görüntü ve as Õl úartlar aras Õnda farkl Õl Õk
olabilece ÷inden, daima arac Õn arkas Õn Õn ve çevre alan Õn güvenli oldu ÷unu gözle
do ÷rulay Õn Õz.
•Ekranda gösterilen park alan Õn Õn (veya garaj Õn) görüntüsünde, arka uç ve mesafe k Õlavuz
çizgileri monitörde paralel görünse bile, zeminde paralel olmayabilirler.
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-223
Page 380 of 775

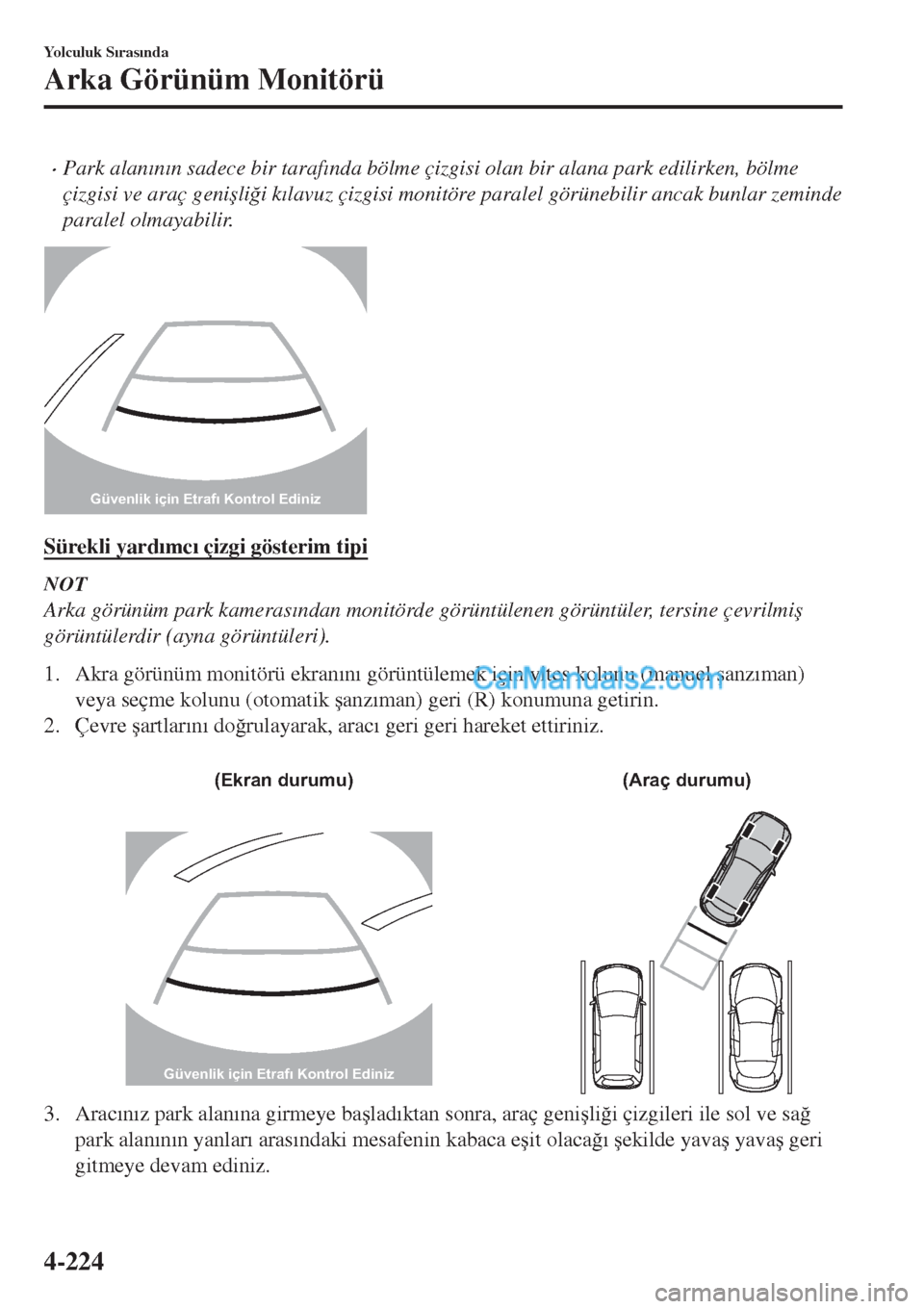

•Park alan Õn Õn sadece bir taraf Õnda bölme çizgisi olan bir alana park edilirken, bölme
çizgisi ve araç geni úli ÷i k Õlavuz çizgisi monitöre paralel görünebilir ancak bunlar zeminde
paralel olmayabilir.
Güvenlik için Etrafı Kontrol Ediniz
Sürekli yard Õmc Õ çizgi gösterim tipi
NOT
Arka görünüm park kameras Õndan monitörde görüntülenen görüntüler, tersine çevrilmi ú
görüntülerdir (ayna görüntüleri).
1. Akra görünüm monitörü ekran Õn Õ görüntülemek için vites kolunu (manuel úanz Õman)
veya seçme kolunu (otomatik úanz Õman) geri (R) konumuna getirin.
2. Çevre úartlar Õn Õ do ÷rulayarak, arac Õ geri geri hareket ettiriniz.
(Ekran durumu) (Araç durumu)
Güvenlik için Etrafı Kontrol Ediniz
3. Arac Õn Õz park alan Õna girmeye ba úlad Õktan sonra, araç geni úli ÷i çizgileri ile sol ve sa ÷
park alan Õn Õn yanlar Õ aras Õndaki mesafenin kabaca e úit olaca ÷ Õ úekilde yava ú yava ú geri
gitmeye devam ediniz.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-224
