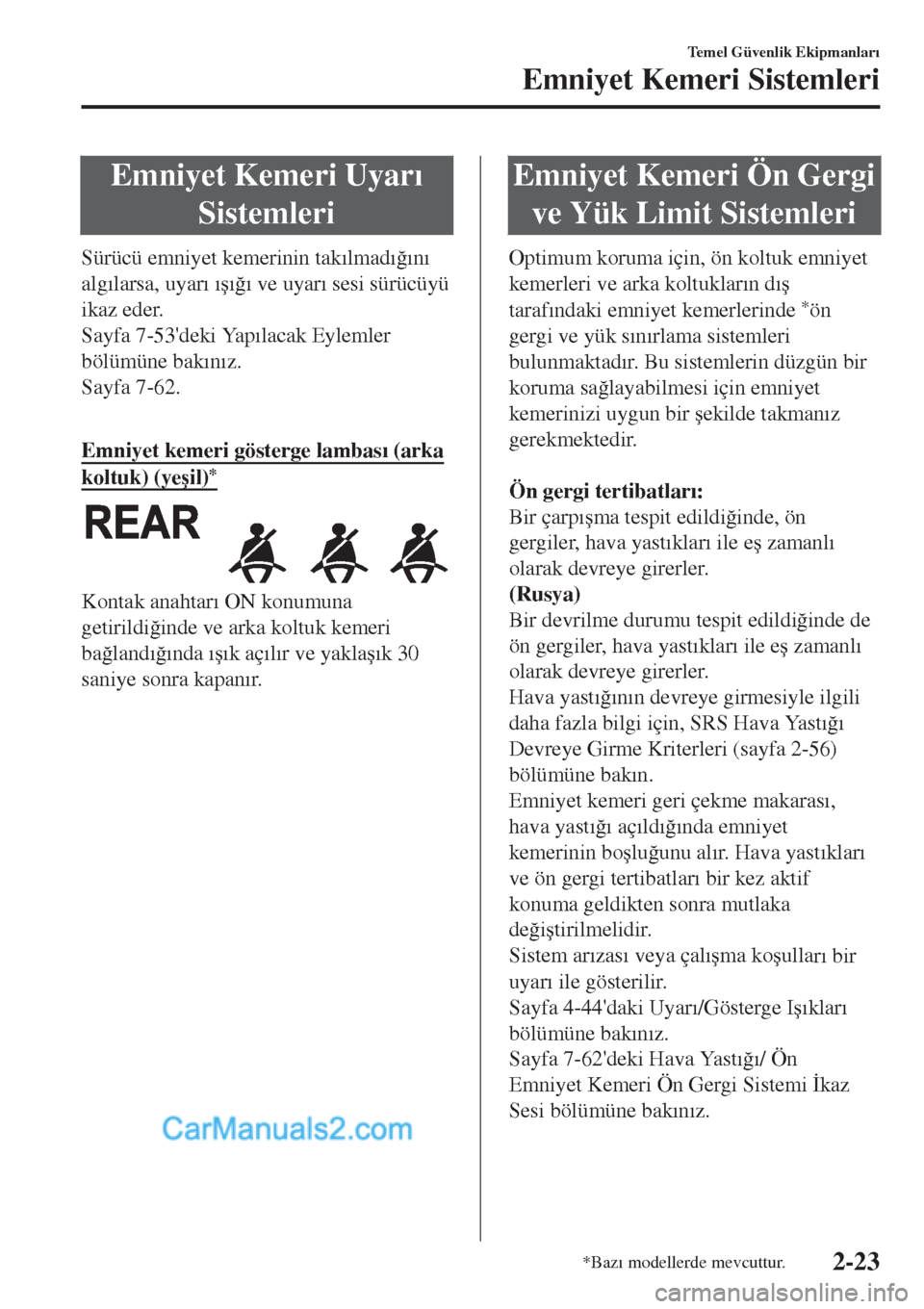

Page 43 of 775
Emniyet Kemeri Uyar Õ
Sistemleri
Sürücü emniyet kemerinin tak Õlmad Õ ÷ Õn Õ
alg Õlarsa, uyar Õ Õ ú Õ ÷ Õ ve uyar Õ sesi sürücüyü
ikaz eder.
Sayfa 7-53'deki Yap Õlacak Eylemler
bölümüne bak Õn Õz.
Sayfa 7-62.
Emniyet kemeri gösterge lambas Õ (arka
koltuk) (ye úil)*
Kontak anahtar Õ ON konumuna
getirildi ÷inde ve arka koltuk kemeri
ba ÷land Õ ÷ Õnda Õ ú Õk aç Õl Õr ve yakla ú Õk 30
saniye sonra kapan Õr.
Emniyet Kemeri Ön Gergi
ve Yük Limit Sistemleri
Optimum koruma için, ön koltuk emniyet
kemerleri ve arka koltuklar Õn d Õ ú
taraf Õndaki emniyet kemerlerinde
*ön
gergi ve yük s Õn Õrlama sistemleri
bulunmaktad Õr. Bu sistemlerin düzgün bir
koruma sa ÷layabilmesi için emniyet
kemerinizi uygun bir úekilde takman Õz
gerekmektedir.
Ön gergi tertibatlar Õ:
Bir çarp Õ úma tespit edildi ÷inde, ön
gergiler, hava yast Õklar Õ ile e ú zamanl Õ
olarak devreye girerler.
(Rusya)
Bir devrilme durumu tespit edildi ÷inde de
ön gergiler, hava yast Õklar Õ ile e ú zamanl Õ
olarak devreye girerler.
Hava yast Õ ÷ Õn Õn devreye girmesiyle ilgili
daha fazla bilgi için, SRS Hava Yast Õ ÷ Õ
Devreye Girme Kriterleri (sayfa 2-56)
bölümüne bak Õn.
Emniyet kemeri geri çekme makaras Õ,
hava yast Õ ÷ Õ aç Õld Õ ÷ Õnda emniyet
kemerinin bo úlu ÷unu al Õr. Hava yast Õklar Õ
ve ön gergi tertibatlar Õ bir kez aktif
konuma geldikten sonra mutlaka
de ÷i útirilmelidir.
Sistem ar Õzas Õ veya çal Õ úma ko
úulla
r Õ bir
uyar Õ ile gösterilir.
Sayfa 4-44'daki Uyar Õ/Gösterge I ú Õklar Õ
bölümüne bak Õn Õz.
Sayfa 7-62'deki Hava Yast Õ ÷ Õ/ Ön
Emniyet Kemeri Ön Gergi Sistemi økaz
Sesi bölümüne bak Õn Õz.
Temel Güvenlik Ekipmanlar Õ
Emniyet Kemeri Sistemleri
*Baz Õ modellerde mevcuttur.2-23
Page 63 of 775
Ek Koruma Sistemi (SRS) Önlemleri
Ön ve yan ek koruma sistemleri (SRS) farkl Õ türlerde hava yast Õklar Õ içermektedir. Lütfen
“SRS AIRBAG” (SRS HAVA YASTI öI) konum i úaretlerine bakarak arac Õn Õzda hangi
farkl Õ tiplerde hava yast Õ ÷ Õ oldu ÷unu belirleyiniz. Bu i úaretler hava yast Õklar Õn Õn
bulunduklar Õ yerlere kolayca görülebilecek úekilde yerle útirilmi útir.
Hava yast Õklar Õ a úa ÷ Õda belirtilen konumlara monte edilmi útir:
•Direksiyon simidi göbe ÷i (sürücü hava yast Õ ÷ Õ)
•Ön yolcu gösterge paneli (ön yolcu hava yast Õ ÷ Õ)
•Ön koltuk arkal Õklar Õn Õn d Õ úa bakan taraflar Õ (yan hava yast Õklar Õ)
•Ön ve arka cam direkleri ve her iki taraf boyunca tavan Õn uç k Õsm Õ (perde hava yast Õklar Õ)
Rusya'daki araçlarda, yakla úan devrilme kazalar Õn Õ tespit edecek bir sensör bulunmaktad Õr.
Hava yast Õ ÷ Õ ek koruma sistemleri, baz Õ durumlarda ilave koruma sa ÷lamak amac Õyla
tasarlanm Õ út Õr; bu nedenle emniyet kemerlerinin a úa ÷ Õdaki úekillerde kullan Õlmas Õ büyük
önem ta ú Õr:
Emniyet kemerinin kullan Õlmad Õ ÷ Õ durumlarda, kaza esnas Õnda hava yast Õklar Õ yeterli
korumay Õ sa ÷layamaz. Emniyet kemeri kullan Õm Õ a úa ÷ Õdaki faydalar Õ sa ÷lar:
•Yolcuyu aç Õlan hava yast Õ ÷ Õndan uzakta tutar.
•Arkadan darbe gibi hava yast Õ ÷ Õn Õn devreye girmeyece ÷i kazalarda yaralanma riskini
azalt Õr.
•Hava yast Õ ÷ Õn Õ devreye sokacak úiddette olmayan önden, öne yak Õn veya yandan
çarpmalarda ya da devrilme kazalar Õnda yaralanma riskini azalt Õr.
•Sürücünün veya yolcunun araçtan f Õrlama ihtimalini dü úürür.
•Kaza esnas Õnda, hava yast Õklar Õn Õn koruma sa ÷layamad Õ ÷ Õ bacak ve vücudun alt
bölgelerindeki meydana gelebilecek yaralanma riskini azalt Õr.
•Sürücüyü arac Õ en iyi úekilde kontrol edebilece ÷i konumda tutar.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-43
Page 66 of 775
Yana hava yastıklarının bulunduğu yerlerin yakınına herhangi bir şey koymayınız:
Ön koltuk üzerine, koltuğun dış yanını kaplayacak şekilde eşya koymak çok tehlikelidir. Bir
kaza esnasında bu nesne, ön koltukların dış yan taraflarında bulunan yan hava yastığının
düzgün şekilde açılmasını engelleyerek yan hava yastığı sisteminin etkin koruma sağlamasını
önler veya hava yastığının açılma yönünün tehlikeli bir şekilde değişmesine neden olabilir.
Ayrıca, hava yastığı kesilebilir ve içindeki gaz çıkabilir.
Ön koltukların dış yan taraflarına torba, çanta veya başka bir şey asmayınız. Ön koltuklara
asla koltuk kılıfı geçirmeyiniz. Ön koltukların yan hava yastığı bölümlerinin önünü, yandan
çarpmalarda rahatça açılabilecekleri şekilde açık bırakınız.
Perde hava yastıklarının bulunduğu yerlerin yakınına herhangi bir şey koymayınız:
Ön cam, ön yan camlar, ön ve arka cam direkleri ve tavanın uç kısmı gibi perde hava
yastıklarının açılma alanlarına veya
tavandaki tutma
yerlerine
herhangi
bir şey asmanız
tehlikelidir. Bir kaza esnasında bu nesne, ön ve arka cam direkleri ve tavanın uç kısmında
bulunan perde hava yastığının düzgün şekilde açılmasını engelleyerek perde hava yastığı
sisteminin etkin koruma sağlamasını önler veya hava yastığının açılma yönünün tehlikeli bir
şekilde değişmesine neden olabilir. Ayrıca, hava yastığı kesilebilir ve içindeki gaz çıkabilir.
Tavandaki tutma
yerlerine askı veya başka nesneler asmayınız. Kıyafet asacaksanız doğrudan
kıyafet askısına asınız. Perde hava yastığı modüllerini, yandan çarpmalarda ya da devrilme
kazalarında rahatça açılabilecekleri şekilde açık bırakınız.
Hava yastıkları açıldıktan sonra, hava yastığı
sisteminin parçalarına dokunmayınız:
Hava yastıkları açıldıktan sonra, hava yastığı sisteminin parçalarına dokunmak tehlikelidir.
Hava yastığı açıldıktan hemen sonra parçaları çok sıcaktır. Yanabilirsiniz.
Aracınıza asla ön koruma
ekipmanı takmayınız:
Aracın ön tamponuna koruma bar veya benzeri çubuklar takmak tehlikelidir. Hava yastığı
çarpma sensörü bundan etkilenebilir. Bu ekipmanlar hava yastığını gereksiz yere açılmasına
veya kaza anında açılmamasına neden olabilir. Sonuç olarak ön koltuklarda oturanlar ciddi
şekilde yaralanabilir.
Süspansiyon sistemini modifiye etmeyiniz:
Aracınızın süspansiyon ayarlarını değiştirmek tehlikelidir. Aracınızın yüksekliği veya
süspansiyon ayarı değiştirildiğinde araç, çarpışmaları ya da devrilme kazalarını net bir şekilde
tespit edemeyebilir ve sonuç olarak hava yastığı yanlış veya zamansız açılabilir. Bu durum
ciddi yaralanma riskini artırır.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-46

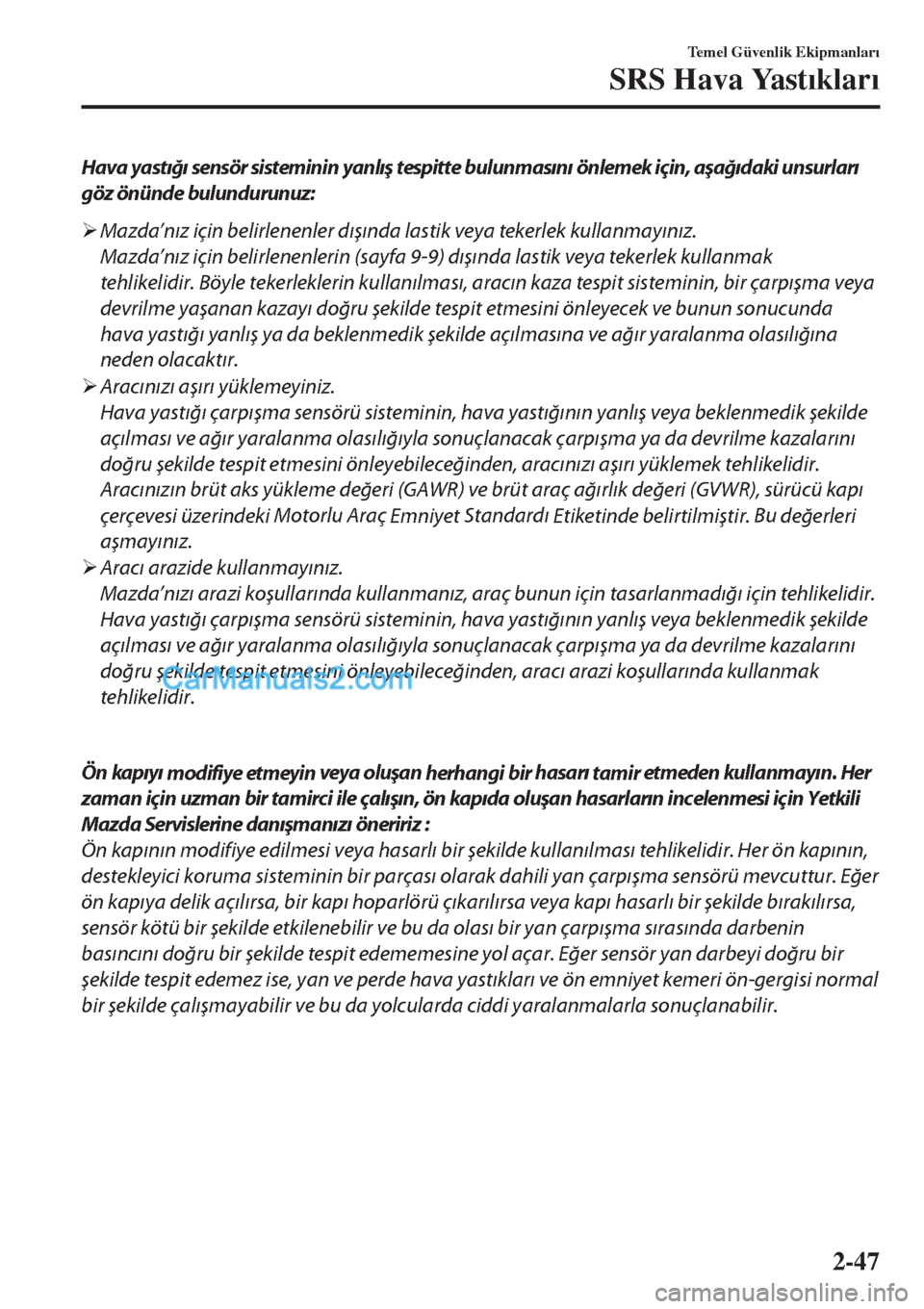

Page 67 of 775
Hava yastığı sensör sisteminin yanlış tespitte bulunmasını önlemek için, aşağıdaki unsurları
göz önünde bulundurunuz:
¾Mazda’nız için belirlenenler dışında lastik veya tekerlek kullanmayınız.
Mazda’nız için belirlenenlerin (sayfa 9-9) dışında lastik veya tekerlek kullanmak
tehlikelidir. Böyle tekerleklerin kullanılması, aracın kaza tespit sisteminin, bir çarpışma veya
devrilme yaşanan kazayı doğru şekilde tespit etmesini önleyecek ve bunun sonucunda
hava yastığı yanlış ya da beklenmedik şekilde açılmasına ve ağır yaralanma olasılığına
neden olacaktır.
¾Aracınızı aşırı
yüklemeyiniz.
Hava yastığı çarpışma sensörü sisteminin, hava yastığının yanlış veya beklenmedik şekilde
açılması ve ağır yaralanma olasılığıyla sonuçlanacak çarpışma ya da devrilme kazalarını
doğru şekilde tespit etmesini önleyebileceğinden, aracınızı aşırı yüklemek tehlikelidir.
Aracınızın brüt aks yükleme
değeri (GAWR) ve brüt araç ağırlık
değeri (GVWR), sürücü kapı
çerçevesi
üzerindeki Motorlu Araç
Emniyet Standardı
Etiketinde
belirtilmiştir. Bu
değerleri
aşmayınız.
¾Aracı arazide kullanmayınız.
Mazda’nızı arazi koşullarında kullanmanız, araç bunun için tasarlanmadığı için tehlikelidir.
Hava yastığı çarpışma sensörü sisteminin, hava yastığının yanlış veya beklenmedik şekilde
açılması ve ağır yaralanma olasılığıyla sonuçlanacak çarpışma ya da devrilme kazalarını
doğru şekilde tespit etmesini önleyebileceğinden, aracı arazi koşullarında kullanmak
tehlikelidir.
Ön kapıyı
modifiye
etmeyin veya oluşan
herhangi
bir hasarı
tamir etmeden kullanmayın. Her
zaman için uzman bir tamirci ile çalışın, ön kapıda oluşan hasarların incelenmesi için Yetkili
Mazda Servislerine danışmanızı öneririz :
Ön kapının modifiye edilmesi veya hasarlı bir şekilde kullanılması tehlikelidir. Her ön kapının,
destekleyici koruma sisteminin bir parçası olarak dahili yan çarpışma sensörü mevcuttur. Eğer
ön kapıya
delik açılırsa,
bir kapı hoparlörü çıkarılırsa veya kapı hasarlı
bir
şekilde bırakılırsa,
sensör kötü bir şekilde etkilenebilir ve bu da olası bir yan çarpışma sırasında darbenin
basıncını doğru bir şekilde tespit edememesine yol açar. Eğer sensör yan darbeyi doğru bir
şekilde tespit edemez ise, yan ve perde hava yastıkları ve ön emniyet kemeri ön-gergisi normal
bir şekilde çalışmayabilir ve bu da yolcularda ciddi yaralanmalarla sonuçlanabilir.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-47
Page 73 of 775
tSürücü Hava Yast Õ ÷ Õ
Sürücü hava yast Õ ÷ Õ direksiyon simidine monte edilmi útir.
Hava yast Õ ÷ Õ çarp Õ úma sensörleri, ön k Õs Õmda orta seviyeden yüksek bir darbe tespit etti ÷inde
sürücü hava yast Õ ÷ Õ, özellikle sürücünün ba ú veya gö ÷üs k Õsm Õn Õn direksiyon simidine
çarpmas Õyla olu úabilecek yaralanma riskini minimum seviyeye indirmek için aç Õl Õr.
Hava yast Õ ÷ Õn Õn devreye girmesi ile ilgili daha ayr Õnt Õl Õ bilgi için, “SRS Hava Yast Õ ÷ Õn Õn
Aç Õlmas Õ Kriterleri” bölümüne bak Õn Õz (sayfa 2-56).
(Ön Yolcu S Õn Õfland Õrma Sistemiyle)
Sürücü iki-a úamal Õ hava yast Õ ÷ Õn Õn úi úmesi sürücü koltu ÷unun konumuna ba ÷l Õ olarak
de ÷i úen
iki enerji a úamas Õ ile kontrol edilir. Sürücü koltu ÷u kayma konumu sensörü, sürücü
koltu ÷unun at Õndad Õr. Sensör, sürücü koltu ÷unun referans pozisyonundan geride mi ileride
mi oldu ÷u tespit eder ve koltuk konumunu darbe úiddetini ölçen modüle gönderir (SAS
birimi). SAS birimi, sürücü hava yast Õ ÷ Õn Õn aç Õlmas Õn Õ sürücü koltu ÷unun direksiyona ne
kadar yak Õn oldu ÷una ba ÷l Õ olarak kontrol etmesi için tasarlanm Õ út Õr.
Orta úiddette bir darbe al Õnd Õ ÷ Õnda sürücü hava yast Õ ÷ Õ daha az bir enerji ile aç Õl Õr; daha
úiddetli darbelerde ya da sürücü koltu ÷u referans pozisyonundan geride oldu ÷unda ise daha
fazla enerji ile aç Õl Õr.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-53

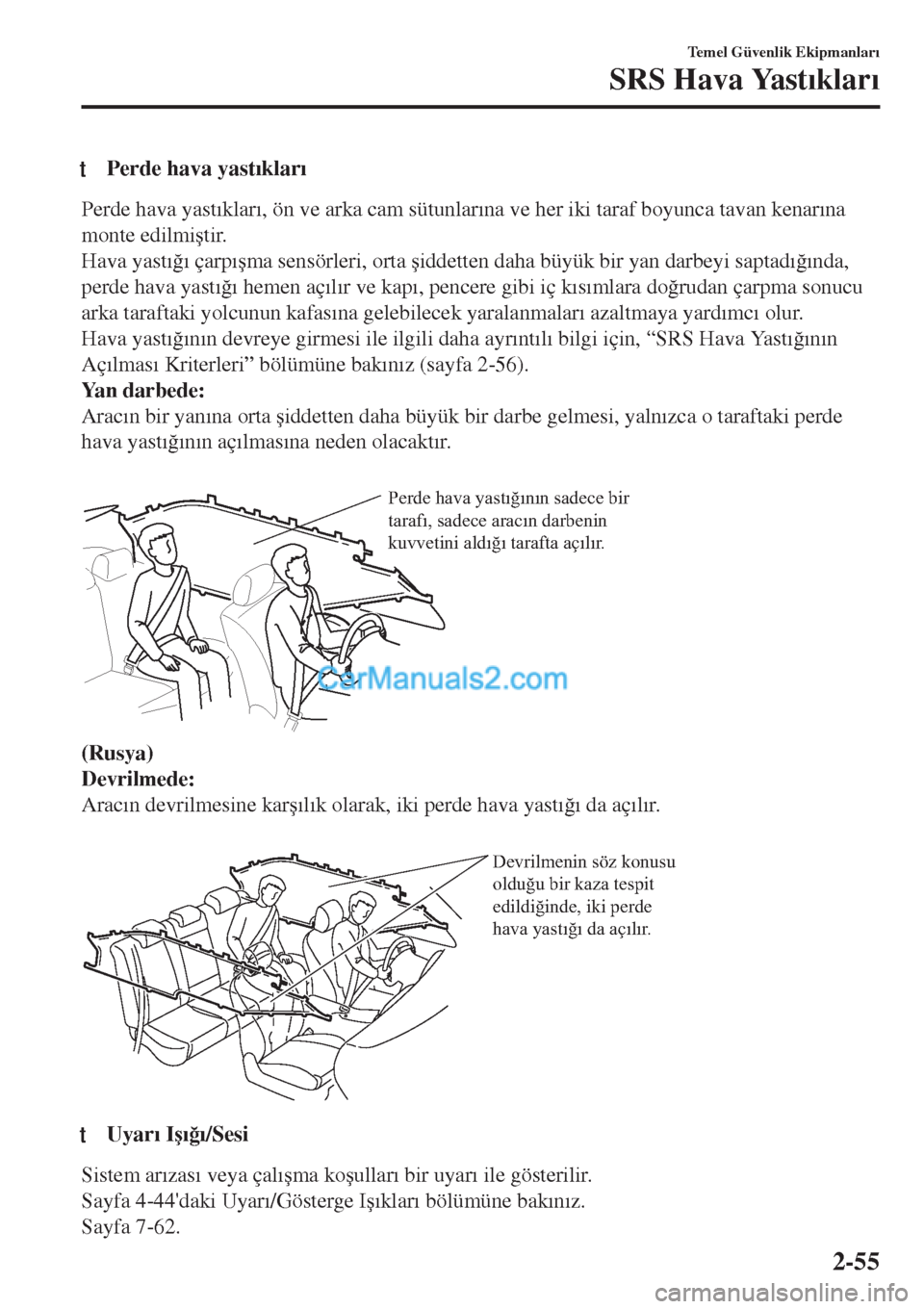

Page 75 of 775
tPerde hava yast Õklar Õ
Perde hava yast Õklar Õ, ön ve arka cam sütunlar Õna ve her iki taraf boyunca tavan kenar Õna
monte edilmi útir.
Hava yast Õ ÷ Õ çarp Õ úma sensörleri, orta úiddetten daha büyük bir yan darbeyi saptad Õ ÷ Õnda,
perde hava yast Õ ÷ Õ hemen aç Õl Õr ve kap Õ, pencere gibi iç k Õs Õmlara do ÷rudan çarpma sonucu
arka taraftaki yolcunun kafas Õna gelebilecek yaralanmalar Õ azaltmaya yard Õmc Õ olur.
Hava yast Õ ÷ Õn Õn devreye girmesi ile ilgili daha ayr Õnt Õl Õ bilgi için, “SRS Hava Yast Õ ÷ Õn Õn
Aç Õlmas Õ Kriterleri” bölümüne bak Õn Õz (sayfa 2-56).
Yan darbede:
Arac Õn bir yan Õna orta úiddetten daha büyük bir darbe gelmesi, yaln Õzca o taraftaki perde
hava yast Õ ÷ Õn Õn aç Õlmas Õ
na neden olacakt Õr.
Perde hava yastığının sadece bir
tarafı, sadece aracın darbenin
kuvvetini aldığı tarafta açılır.
(Rusya)
Devrilmede:
Arac Õn devrilmesine kar ú Õl Õk olarak, iki perde hava yast Õ ÷ Õ da aç Õl Õr.
Devrilmenin söz konusu
olduğu bir kaza tespit
edildiğinde, iki perde
hava yastığı da açılır.
ttUyar Õ I ú Õ ÷ Õ/Sesi
Sistem ar Õzas Õ veya çal Õ úma ko úullar Õ bir uyar Õ ile gösterilir.
Sayfa 4-44'daki Uyar Õ/Gösterge I ú Õklar Õ bölümüne bak Õn Õz.
Sayfa 7-62.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-55
Page 76 of 775
SRS Hava Yast Õ ÷ Õ Aç Õlma Kriterleri
Bu bölümde çarp Õ úma tipine ba ÷l Õ olarak aç Õlacak uygulanabilir SRS ekipman Õ
gösterilmektedir.
(Resimler olu úabilecek kaza tiplerine göre temsili olarak olu úturulmu útur.)
SRS ekip-
man ÕKaza tipi
Önden/öne yak Õn k Õs Õmlardan al Õ-
nan úiddetli darbeYa n d a n a l Õnan úid-
detli darbe
*2Devrilme/neredeyse
devrilme*3Arkadan al Õnan dar-
be
Ön emniyet
kemeri ön
gergisiX*1 (her iki taraf)X*1 (sadece darbe-
nin al Õnd Õ ÷ Õ taraf)X (her iki taraf)
Arkadan çarp Õ úma-
larda hiçbir hava
yast Õ ÷ Õ ve ön emni-
yet kemeri ön ger-
diricisi devreye so-
kulmaz. Arka emni-
yet kemeri
ön gergisi
*X (her iki taraf) X (her iki taraf)
Sürücü hava
yast Õ ÷ ÕX
Ön yolcu ha-
va yast Õ ÷ ÕX
*1
Yan hava
yast Õ ÷ ÕX*1 (sadece darbe-
nin al Õnd Õ ÷ Õ taraf)
Perde hava
yast Õ ÷ ÕX (sadece darbenin
al Õnd Õ ÷ Õ taraf)X (her iki taraf)
X : SRS hava yast Õ ÷ Õ ekipman Õ bir çarp Õ úma esnas Õnda aç Õlacak úekilde tasarlanm Õ út Õr.*1(Ön Yolcu S Õn Õfland Õrma Sistemiyle)
Yolcu koltu ÷u ön ve yan hava yast Õklar Õ ile emniyet kemeri ön gergisi, ön yolcu s Õn Õfland Õrma sensörü yolcu
koltu ÷unda bir yolcunun oturdu ÷unu tespit ederse devreye girmek üzere tasarlanm Õ út Õr.
*2 Bir yandan çarpma durumunda, emniyet kemeri ön gerdiricileri ve yan/perde hava yast Õklar Õ aç Õl Õr (sadece
çarpman Õn meydana geldi ÷i tarafta).
*3(Rusya)
Devrilme kazas Õnda, emniyet kemeri ön gergileri ve perde hava yast Õklar Õ aç Õl Õr.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-56*Baz Õ modellerde mevcuttur.
Page 79 of 775
Hava yast Õ ÷ Õn Õn yandan al Õnan darbelerde aç Õlmad Õ ÷ Õ durumlar:
A úa ÷ Õdaki resimlerde, SRS hava yast Õ ÷ Õ ekipman Õn Õn aç Õlmas Õn Õ sa ÷layacak úiddette
olmayan yandan çarp Õ úma örnekleri yer almaktad Õr.
Ağaç veya direklere yandan çarpma İki tekerlekli araçlarla yandan çarpışma
Devrilme (Rusya Dışında)
(Rusya)
Devrilme tespitine s Õn Õrlamalar:
A úa ÷ Õdaki illüstrasyon, bir devrilme kazas Õ olarak tespit edilemeyebilecek bir kaza örne ÷idir.
Bundan ötürü, ön koltuk emniyet kemeri gergileri ve perde hava yast Õklar Õ aç Õlmayabilir.
Uçtan uca alan
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-59
Page 81 of 775
E ÷er ön koltuk s Õn Õfland Õrma sensörü normalse, kontak aç Õld Õ ÷ Õnda her iki gösterge Õ ú Õ ÷ Õ da
yanar. I ú Õklar birkaç saniye sonra söner. Ard Õndan gösterge Õ ú Õklar Õ a úa ÷ Õdaki durumlarda
yanar ya da söner:
Yolcu hava yast Õ ÷ Õ iptal gösterge Õ ú Õ ÷ Õ açma/kapama ko úullar Õ tablosu
Ön koltuk s Õn Õfland Õrma sistemi
taraf Õndan tespit edilen durumÖn yolcu hava yast Õ ÷ Õ
iptal göstergesi Õ ú Õ ÷ ÕYolcu koltu ÷u ön ve
yan hava yast Õklar ÕÖn emniyet kemeri ön
gergi sistemi
Bo ú (kimse yok)
Devre d Õ ú ÕDevre d Õ ú Õ
Çocuk koltu ÷unda oturan bir ço-
cuk bulunur
*1Devre d Õ ú ÕDevre d Õ ú Õ
Ye t i úkin
*2
K Õsa bir süre sonra ka-
pan Õr.Haz ÕrHaz Õr
*1 Ön koltuk s Õn Õfland Õrma sensörü, çocu ÷un fiziksel boyutuna ve oturma postürüne göre koltukta, çocuk
koltu ÷unda ya da oturak koltu ÷unda oturan bir çocu ÷u tespit edemeyebilir.
*2 Yolcu koltu ÷unda ufak tefek bir yeti úkin oturuyorsa sensörler, bu ki úinin fizi ÷ine göre koltukta çocuk
oturdu ÷unu tespit edebilir.
Perde hava yast Õ ÷ Õ, ön yolcu hava yast Õ ÷ Õ iptal gösterge Õ ú Õ ÷ Õ açma/kapama durumu
tablosunun ne gösterdi ÷ine bak Õlmaks Õz Õn aç Õlmaya haz Õrd Õr.
E ÷er ön yolcu hava yast Õ ÷ Õ iptal gösterge Õ ú Õklar Õ, kontak aç Õld Õktan belli bir süre sonra
yanmaz ya da yolcu koltu ÷u hava yast Õ ÷ Õ iptal gösterge Õ ú Õ ÷ Õ açma/kapama durumu
tablosunda belirtildi ÷i úekilde yanmazsa, yolcunun yolcu koltu ÷unda oturmas Õna izin
vermeyin ve en k Õsa zamanda bir Mazda Yetkili Servisine ba úvurun. Sistem bir kaza
esnas Õnda çal Õ úmayabilir.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-61
Page 82 of 775

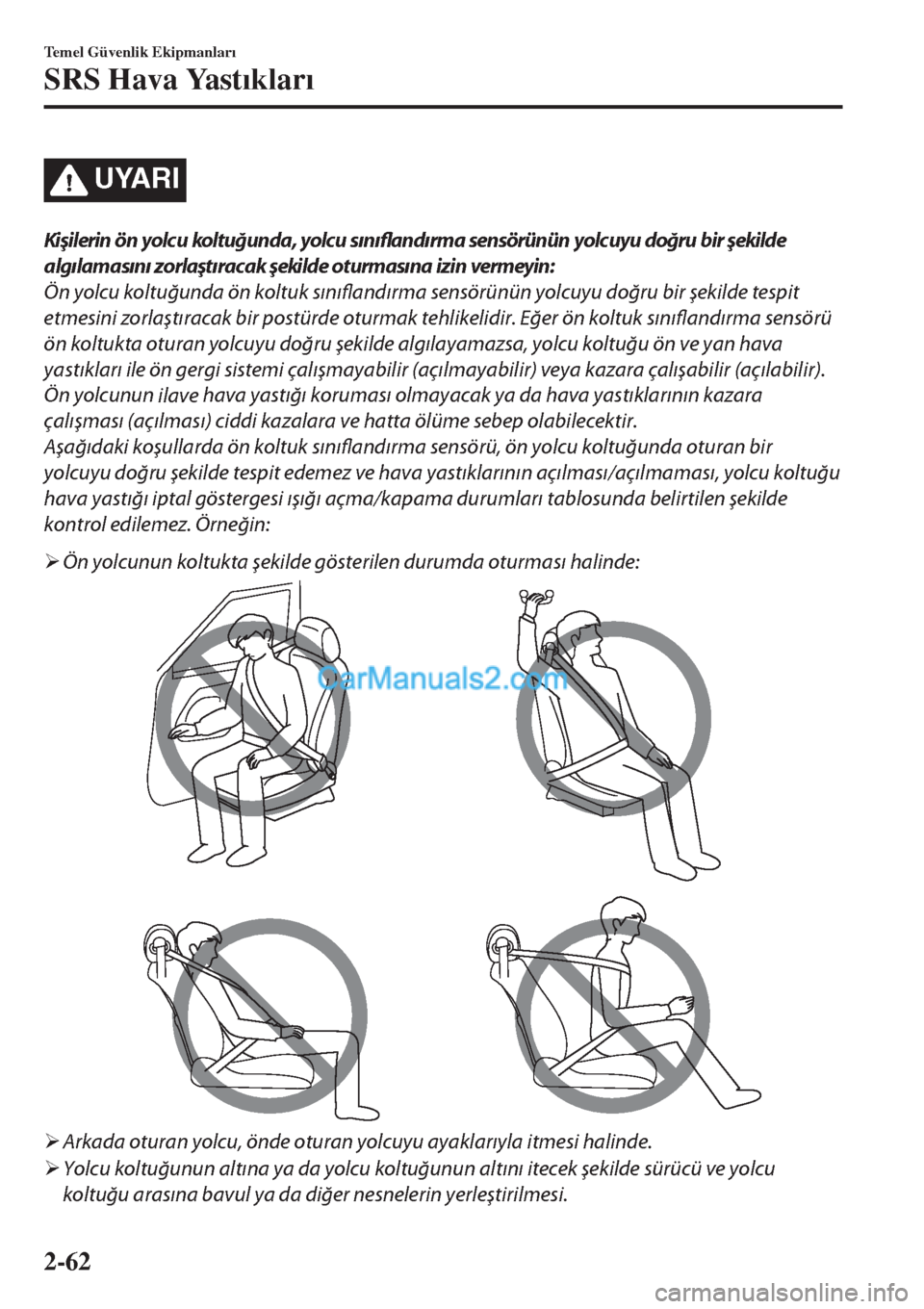

UYARI
Kişilerin ön yolcu koltuğunda, yolcu sınıflandırma sensörünün yolcuyu doğru bir şekilde
algılamasını zorlaştıracak
şekilde oturmasına
izin
vermeyin:
Ön yolcu koltuğunda ön koltuk sınıflandırma sensörünün yolcuyu doğru bir şekilde tespit
etmesini zorlaştıracak bir postürde oturmak tehlikelidir. Eğer ön koltuk sınıflandırma sensörü
ön koltukta oturan yolcuyu doğru şekilde algılayamazsa, yolcu koltuğu ön ve yan hava
yastıkları ile ön gergi sistemi çalışmayabilir (açılmayabilir) veya kazara çalışabilir (açılabilir).
Ön yolcunun
ilave hava yastığı koruması olmayacak ya da hava yastıklarının kazara
çalışması (açılması) ciddi kazalara ve hatta ölüme sebep olabilecektir.
Aşağıdaki koşullarda ön koltuk sınıflandırma sensörü, ön yolcu koltuğunda oturan bir
yolcuyu doğru şekilde tespit edemez ve hava yastıklarının açılması/açılmaması, yolcu koltuğu
hava yastığı iptal göstergesi ışığı açma/kapama durumları tablosunda belirtilen şekilde
kontrol
edilemez.
Örneğin:
¾Ön yolcunun koltukta şekilde gösterilen durumda oturması halinde:
¾Arkada oturan yolcu, önde oturan yolcuyu ayaklarıyla itmesi halinde.
¾Yolcu koltuğunun altına ya da yolcu koltuğunun altını itecek şekilde sürücü ve yolcu
koltuğu arasına bavul ya da diğer nesnelerin yerleştirilmesi.
Temel Güvenlik Ekipmanlar Õ
SRS Hava Yast Õklar Õ
2-62
