MAZDA MODEL CX-5 2017 取扱説明書 (in Japanese)

601
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

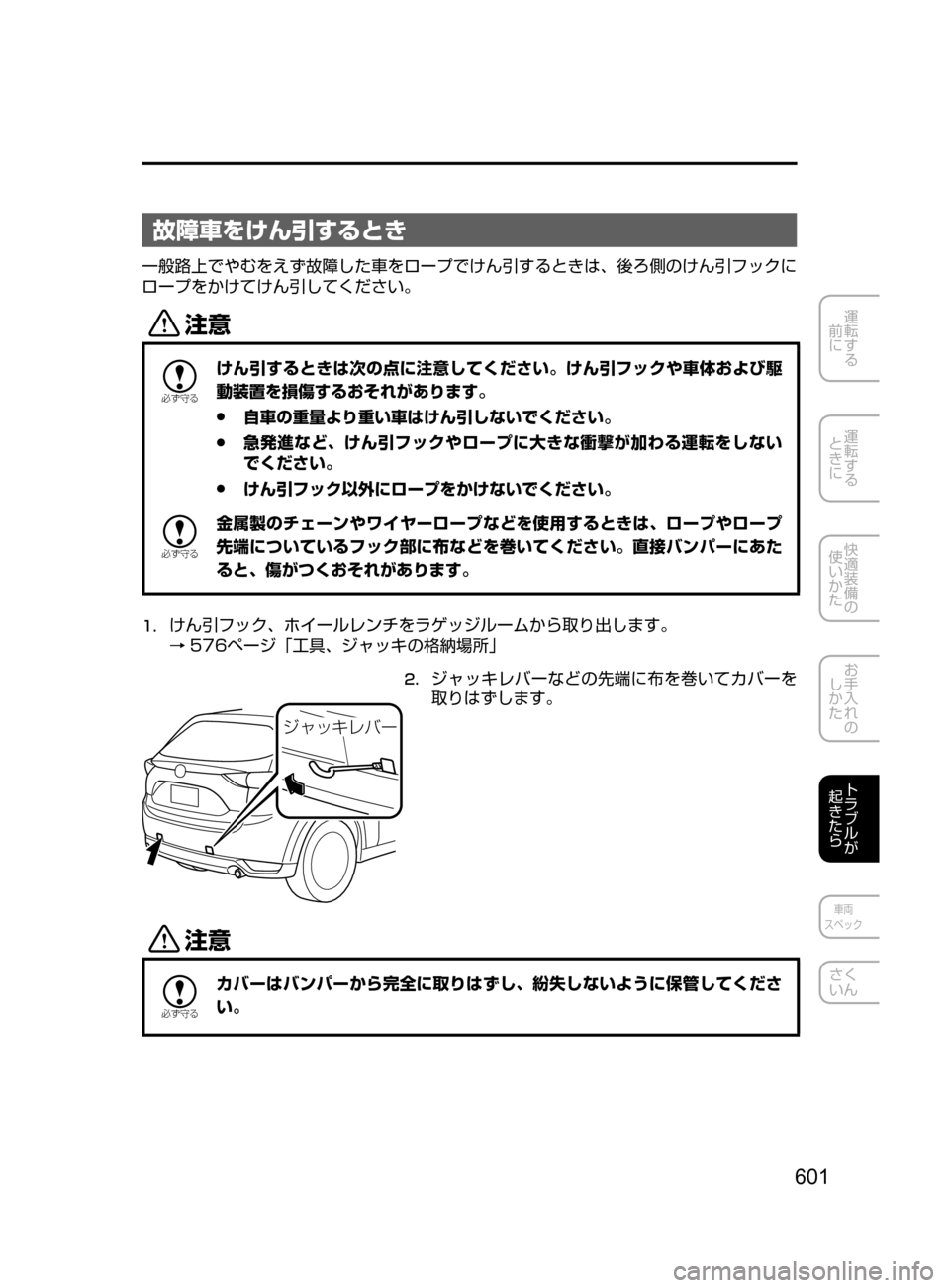

故障車をけん引するとき
一般路上でやむをえず故障した車をロープでけん引するときは､ 後ろ側のけん引フックに
ロープをかけてけん引してください。
«™
žc ”
けん引するときは次の点に注意してください。けん引フックや車体および駆
動装置を損傷するおそれがあります。
 ●自車の重量より重い車はけん引しないでください。
 ●急発進など､ けん引フックやロープに大きな衝撃が加わる運転をしない
でください。
 ●けん引フック以外にロープをかけないでください。
žc ”
金属製のチェーンやワイヤーロープなどを使用するときは､ ロープやロープ
先端についているフック部に布などを巻いてください。直接バンパーにあた
ると､ 傷がつくおそれがあります。
1. けん引フック､ ホイールレンチをラゲッジルームから取り出します。
→576ページ「工具､ ジャッキの格納場所」
´ß¿©èÌ”
2. ジャッキレバーなどの先端に布を巻いてカバーを
取りはずします。
«™
žc ”
カバーはバンパーから完全に取りはずし､ 紛失しないように保管してくださ
い。
CX-5_Kス_初版.indb 6012016/11/08 18:52:54

602
5. トラブルが起きたら
けん引について
× ”ç èï½
Zœ ¾Ñ¿«

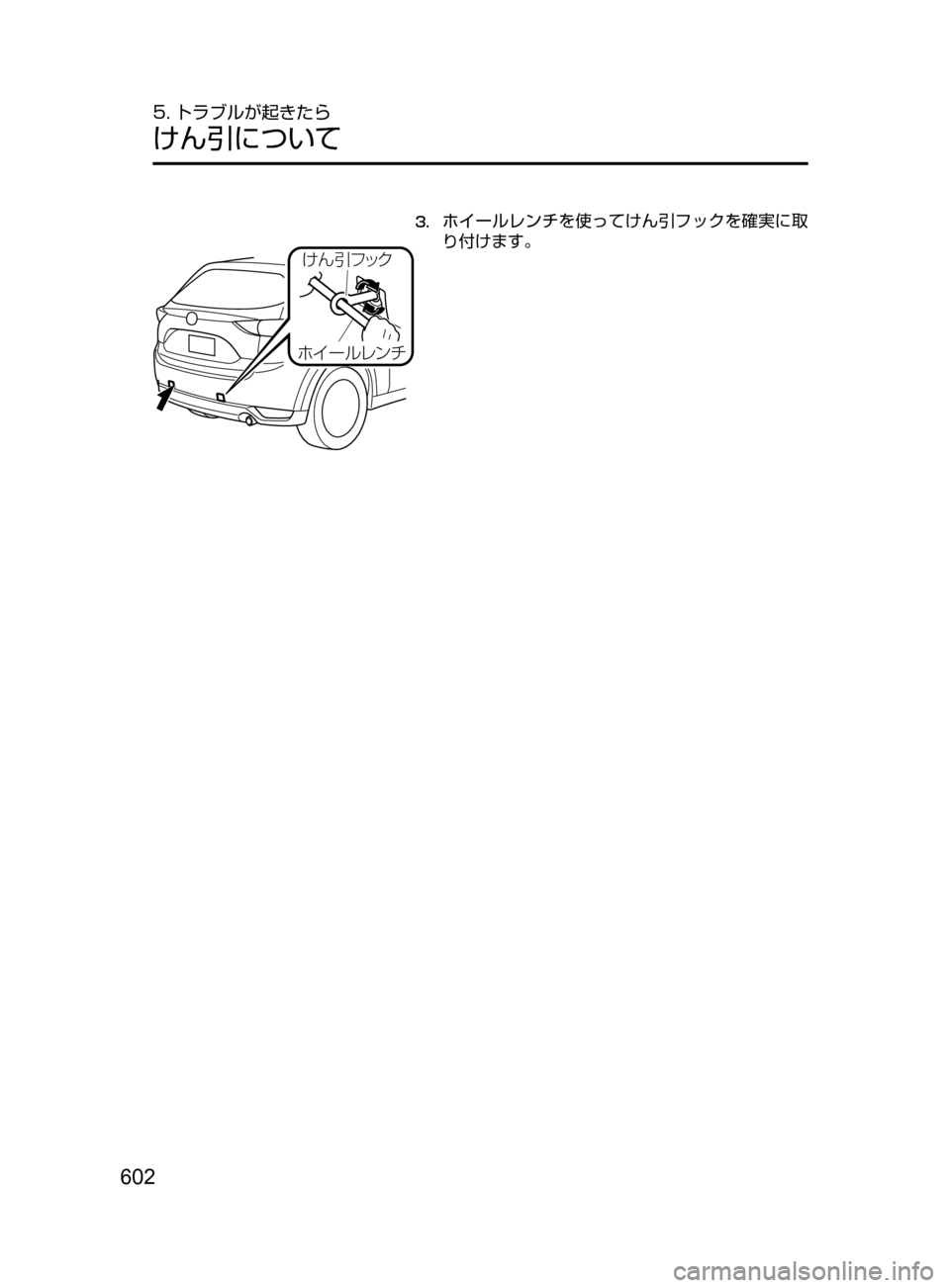

3. ホイールレンチを使ってけん引フックを確実に取
り付けます。
CX-5_Kス_初版.indb 6022016/11/08 18:52:55

603
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
5. トラブルが起きたら

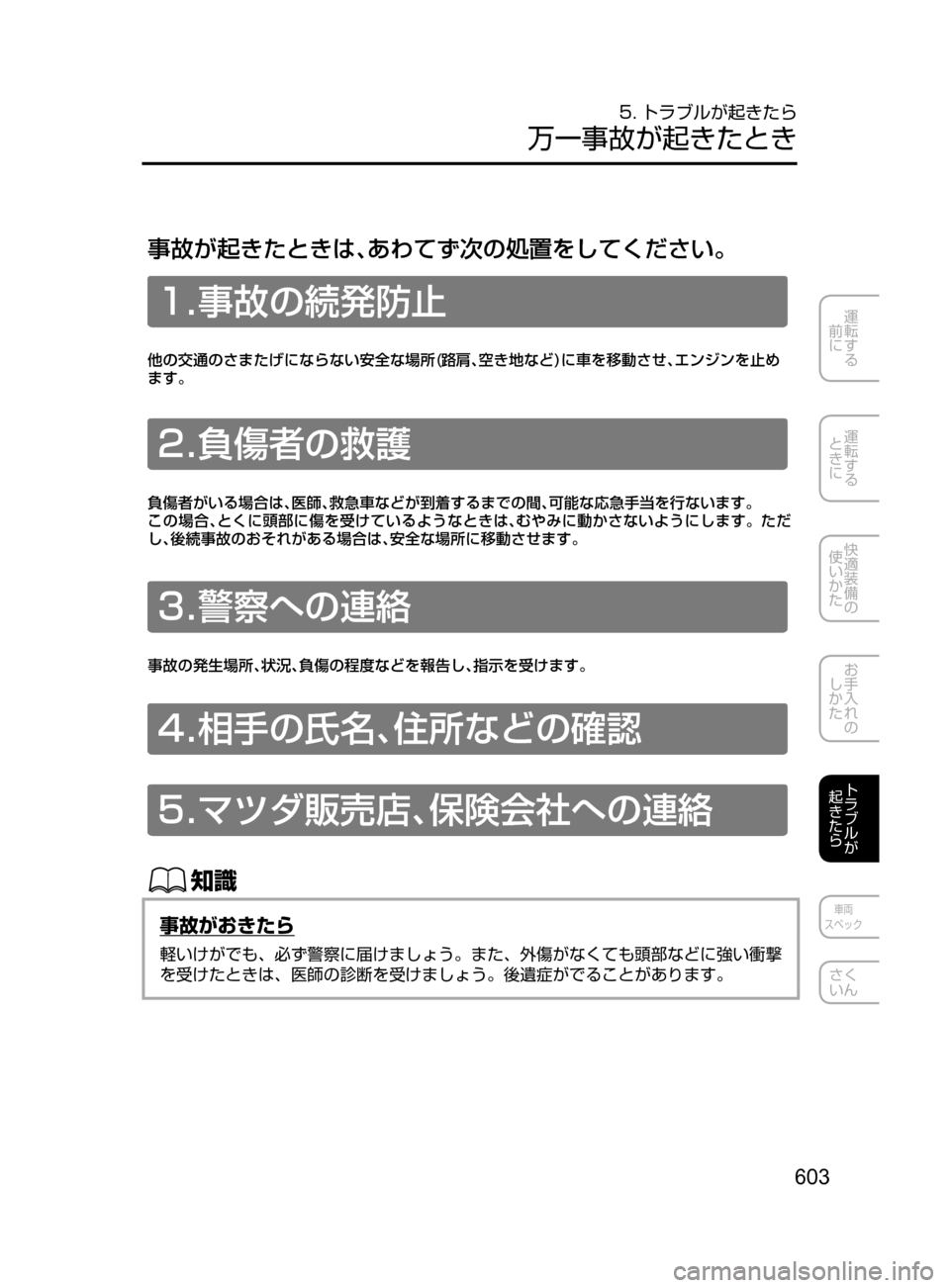

万一事故が起きたとき
#
事故が起きたときは､ あわてず次の処置をしてください。#
ÚÀ¼
b
3
J-eqþ

ì w¯Ê
J E tsrw¬Ý
/o
Û ‡ UM” Ôùx
J©£
Jyx srUx£b”‡pw
JDós x p›æsM‡b{
\w Ôù
JqXt„
æt ‡› !ZoM”‘OsqVx
J‰b{hi
`
J™Ä‚wSf•UK” Ôùx
J†
¶s Ô tt ˆ^d‡b{

Û ‡ wy¢
w¦èw^‡h[ts’sM†
¶s Ô t Ï^
JíV‡b{
Ä‚w
Cw­
Ä‚UIVhqVx
JK˜ocÍw r”›`oXi^M{
Ä‚w
C
\ Ô t
J ݯ
J
Û ‡wSsr›C`
J¦Ô› !Z‡b{
ŒÝ
事故がおきたら
軽いけがでも､ 必ず警察に届けましょう。また､ 外傷がなくても頭部などに強い衝撃
を受けたときは､ 医師の診断を受けましょう。後遺症がでることがあります。
CX-5_Kス_初版.indb 6032016/11/08 18:52:56

604
5. トラブルが起きたら

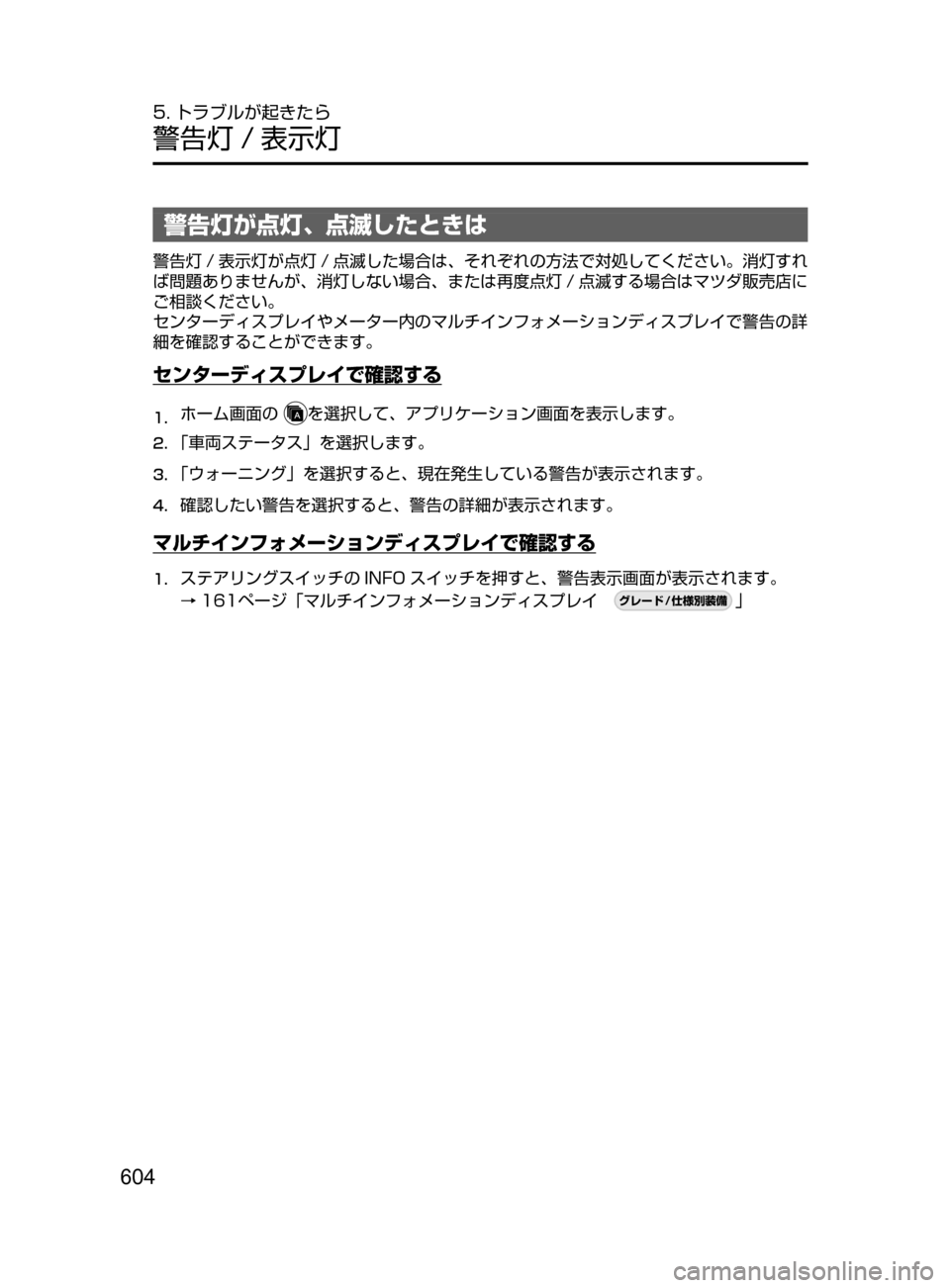

警告灯 / 表示灯
警告灯が点灯､ 点滅したときは
警告灯 / 表示灯が点灯 / 点滅した場合は､ それぞれの方法で対処してください。消灯すれ
ば問題ありませんが､ 消灯しない場合､ または再度点灯 / 点滅する場合はマツダ販売店に
ご相談ください。
センターディスプレイやメーター内のマルチインフォメーションディスプレイで警告の詳
細を確認することができます。
センターディスプレイで確認する
1. ホーム画面のを選択して､ アプリケーション画面を表示します。
2. 「車両ステータス」を選択します。
3. 「ウォーニング」を選択すると､ 現在発生している警告が表示されます。
4. 確認したい警告を選択すると､ 警告の詳細が表示されます。
マルチインフォメーションディスプレイで確認する
1. ステアリングスイッチの INFO スイッチを押すと、警告表示画面が表示されます。
→161ページ「マルチインフォメーションディスプレイ
¬è”Å“7
÷
‹



」
CX-5_Kス_初版.indb 6042016/11/08 18:52:56

605
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

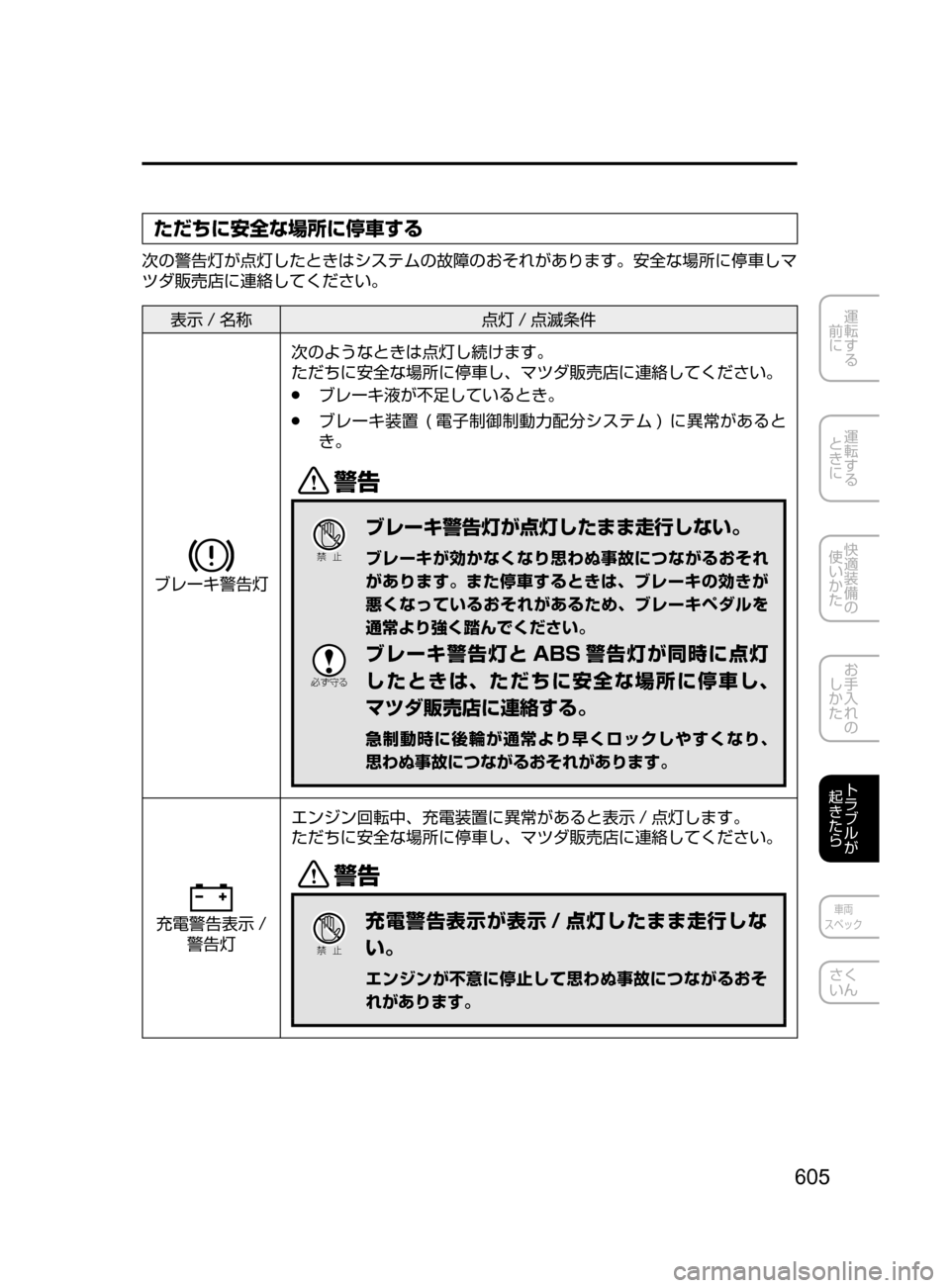

ただちに安全な場所に停車する
次の警告灯が点灯したときはシステムの故障のおそれがあります。安全な場所に停車しマ
ツダ販売店に連絡してください。
表示 / 名称 点灯 / 点滅条件
ブレーキ警告灯
次のようなときは点灯し続けます。
ただちに安全な場所に停車し､ マツダ販売店に連絡してください。
●ブレーキ液が不足しているとき。
●ブレーキ装置(電子制御制動力配分システム )に異常があると
き。
/
Ð

­
ブレーキ警告灯が点灯したまま走行しない。
ブレーキが効かなくなり思わぬ事故につながるおそれ
があります。また停車するときは､ ブレーキの効きが
悪くなっているおそれがあるため､ ブレーキペダルを
通常より強く踏んでください。
žc ”
ブレーキ警告灯と ABS 警告灯が同時に点灯
したときは､ ただちに安全な場所に停車し､
マツダ販売店に連絡する。
急制動時に後輪が通常より早くロックしやすくなり､
思わぬ事故につながるおそれがあります。
充電警告表示 /
警告灯 エンジン回転中､ 充電装置に異常があると表示 / 点灯します。
ただちに安全な場所に停車し､ マツダ販売店に連絡してください。
/
Ð

­
充電警告表示が表示 / 点灯したまま走行しな
い。
エンジンが不意に停止して思わぬ事故につながるおそ
れがあります。
CX-5_Kス_初版.indb 6052016/11/08 18:52:57

606
5. トラブルが起きたら
警告灯 / 表示灯
表示 / 名称点灯 / 点滅条件
オイル警告灯
次のようなときに点灯します。ただちに安全な場所に停車し､ エン
ジンを止めてください。
●エンジン回転中､ エンジンオイルの圧力が低下したとき
 ●(SKYACTIV-D 2.2)
エンジンオイルが異常に劣化したとき
点灯したときは､ エンジンオイルの量を点検し､ 不足しているとき
は補充してください。
→ 536ページ「エンジンオイルの点検､ 補充」
エンジンオイルの量が不足していないのに点灯するときや､ 補充し
ても点灯し続けるときは､ マツダ販売店に連絡してください。
(赤)
高水温警告表 示 / 警告灯
エンジン冷却水の温度が異常に高くなったときに点滅し､ さらに高
くなると表示 / 点灯します。
点滅したときは
エンジンに負担をかけないように､ ゆっくり走行してください。
表示 / 点灯したときは
オーバーヒートのおそれがあります。ただちに安全な場所に停車し､
適切な処置をしてください。
→ 595ページ「オーバーヒートについて」
電動パワーステ
アリング警告表
示 / 警告灯 エンジン回転中､ 電動パワーステアリングに異常があると表示 / 点
灯 / 点滅します。
表示 / 点灯 / 点滅したときは安全な場所に停車し､ エンジンを停止
してください。
エンジンを再始動した後でも表示 / 点灯 / 点滅するときは､ マツダ
販売店に連絡してください。
ŒÝ
●表示 / 点灯 / 点滅したときは電動パワーステアリングは正
常に作動しません。この場合､ ハンドル操作は可能ですが､
通常に比べて操作が重くなります。
●停車中または低速走行時にハンドル操作を繰り返すと､ シ
ステム保護のためハンドル操作が重くなる場合があります
が､ 異常ではありません。安全な場所に停車し､ ハンドル
操作をしないでください。しばらくするともとにもどりま
す。
CX-5_Kス_初版.indb 6062016/11/08 18:52:59

607
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

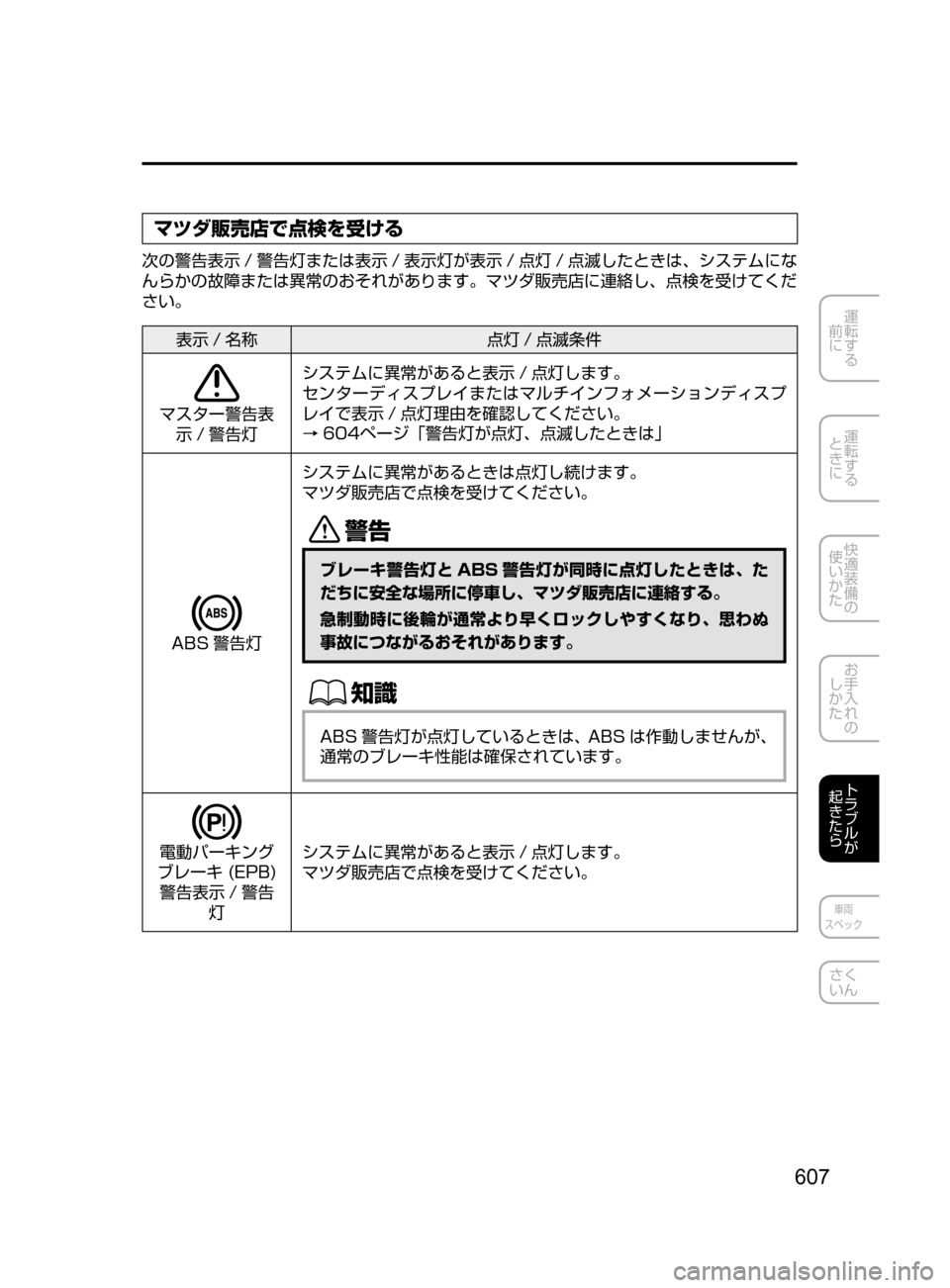

マツダ販売店で点検を受ける
次の警告表示 / 警告灯または表示 / 表示灯が表示 / 点灯 / 点滅したときは､ システムにな
んらかの故障または異常のおそれがあります。マツダ販売店に連絡し､ 点検を受けてくだ
さい。
表示 / 名称 点灯 / 点滅条件
マスター警告表
示 / 警告灯システムに異常があると表示 / 点灯します。
センターディスプレイまたはマルチインフォメーションディスプ
レイで表示 / 点灯理由を確認してください。
→
604ページ「警告灯が点灯､ 点滅したときは」
ABS 警告灯
システムに異常があるときは点灯し続けます。
マツダ販売店で点検を受けてください。
/
ブレーキ警告灯と ABS 警告灯が同時に点灯したときは､ た
だちに安全な場所に停車し､ マツダ販売店に連絡する。
急制動時に後輪が通常より早くロックしやすくなり､ 思わぬ
事故につながるおそれがあります。
ŒÝ
ABS 警告灯が点灯しているときは､ ABS は作動しませんが､
通常のブレーキ性能は確保されています。
電動パーキング
ブレーキ(EPB)
警告表示 / 警告
灯 システムに異常があると表示 / 点灯します。
マツダ販売店で点検を受けてください。
CX-5_Kス_初版.indb 6072016/11/08 18:53:00

608
5. トラブルが起きたら
警告灯 / 表示灯

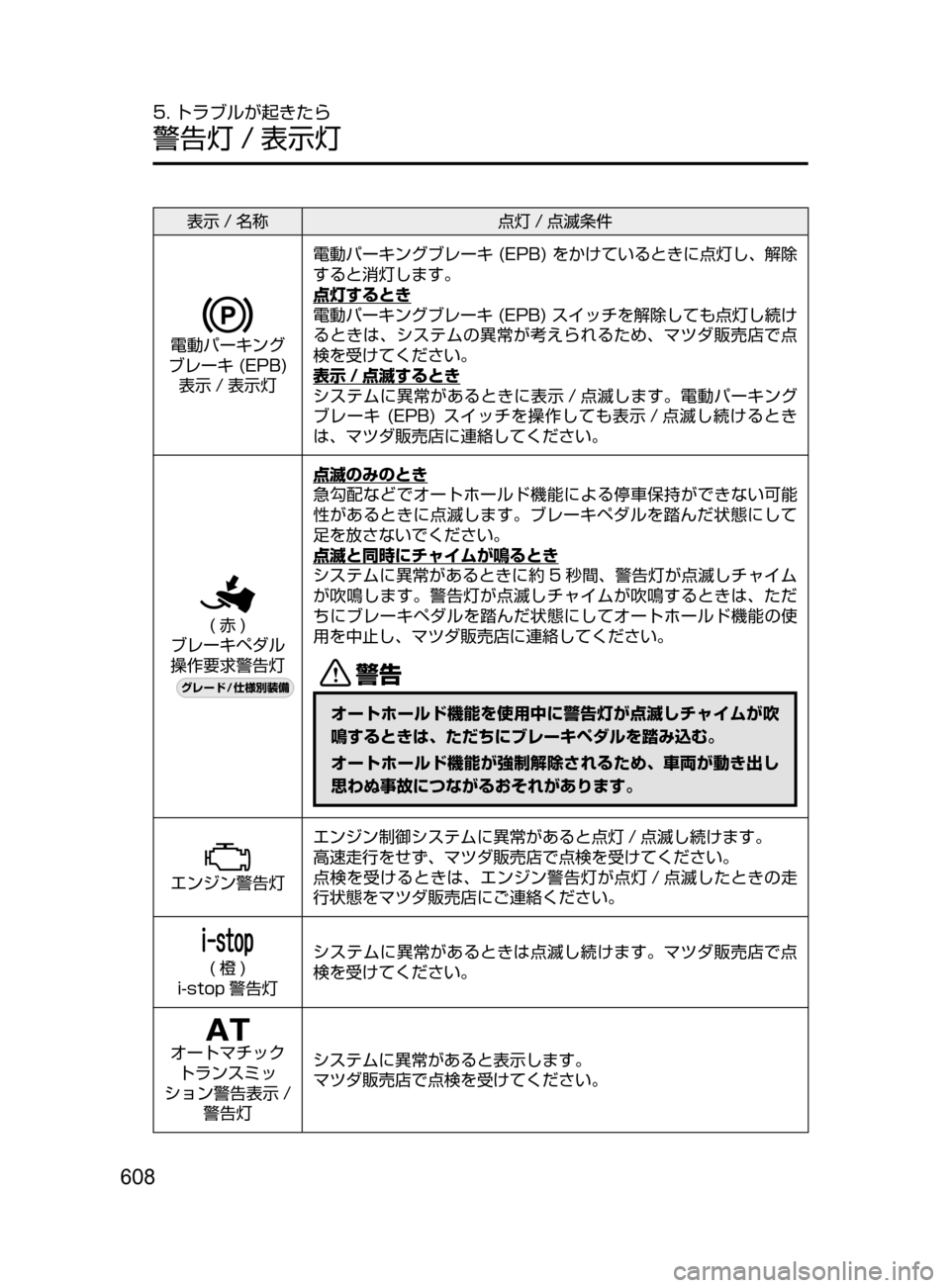

表示 / 名称点灯 / 点滅条件
電動パーキング
ブレーキ(EPB)
表示 / 表示灯
電動パーキングブレーキ(EPB)をかけているときに点灯し､ 解除
すると消灯します。
点灯するとき
電動パーキングブレーキ(EPB)スイッチを解除しても点灯し続け
るときは､ システムの異常が考えられるため､ マツダ販売店で点
検を受けてください。
表示 / 点滅するとき
システムに異常があるときに表示 / 点滅します。電動パーキング
ブレーキ(EPB)スイッチを操作しても表示 / 点滅し続けるとき
は､ マツダ販売店に連絡してください。
(赤)
ブレーキペダル
操作要求警告灯
¬è”Å“7
÷
‹




点滅のみのとき
急勾配などでオートホールド機能による停車保持ができない可能
性があるときに点滅します。ブレーキペダルを踏んだ状態にして
足を放さないでください。
点滅と同時にチャイムが鳴るとき
システムに異常があるときに約 5 秒間､ 警告灯が点滅しチャイム
が吹鳴します。警告灯が点滅しチャイムが吹鳴するときは､ ただ
ちにブレーキペダルを踏んだ状態にしてオートホールド機能の使
用を中止し､ マツダ販売店に連絡してください。
/
オートホールド機能を使用中に警告灯が点滅しチャイムが吹
鳴するときは､ ただちにブレーキペダルを踏み込む。
オートホールド機能が強制解除されるため､ 車両が動き出し
思わぬ事故につながるおそれがあります。
エンジン警告灯
エンジン制御システムに異常があると点灯 / 点滅し続けます。
高速走行をせず､ マツダ販売店で点検を受けてください。
点検を受けるときは､ エンジン警告灯が点灯 / 点滅したときの走
行状態をマツダ販売店にご連絡ください。
(橙)
i-stop 警告灯システムに異常があるときは点滅し続けます。マツダ販売店で点
検を受けてください。
オートマチック
トランスミッ
ション警告表示 / 警告灯 システムに異常があると表示します。
マツダ販売店で点検を受けてください。
CX-5_Kス_初版.indb 6082016/11/08 18:53:02

609
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
表示 / 名称 点灯 / 点滅条件
4WD 警告表示
¬è”Å“7
÷
‹




“4WD システム異常”と表示するとき
次のようなときに表示します。システムの異常が考えられるため､
マツダ販売店で点検を受けてください。
●4WD システムに異常があるとき
●前後輪のタイヤサイズが大きく異なるとき
“4WD システムが高負荷です”と表示するとき 次のようなときに表示します。安全な場所に停車し､ 消灯したこ
とを確認して発進してください。表示し続けるときは､ マツダ販
売店に連絡してください。
●ディファレンシャルオイルの温度が異常に高くなったとき
●ぬかるみから脱出しようとする場合など前後輪のタイヤに大
きな回転差が生じたとき
4WD 警告灯
¬è”Å“7
÷
‹




点灯するとき
次のようなときに点灯します。システムの異常が考えられるため､
マツダ販売店で点検を受けてください。
●4WD システムに異常があるとき
●前後輪のタイヤサイズが大きく異なるとき
点滅するとき
次のようなときに点滅します。安全な場所に停車し､ 消灯したこ
とを確認して発進してください。点滅し続けるときは､ マツダ販
売店に連絡してください。
●ディファレンシャルオイルの温度が異常に高くなったとき
●ぬかるみから脱出しようとする場合など前後輪のタイヤに大
きな回転差が生じたとき
エアバッグ警告
灯 / プリテンショ ナー警告灯 次のようなときはシステムの異常が考えられます。マツダ販売店
で点検を受けてください。
●電源ポジションを ON にしても点灯しないとき。
●点灯 / 点滅し続けるとき。
/
エアバッグ警告灯 / プリテンショナー警告灯が点灯または点
滅したまま走行しない。
衝突したときにエアバッグまたはプリテンショナー機構が正
常に作動せず､ 重大な傷害につながるおそれがあります。マ
ツダ販売店で点検を受けてください。
CX-5_Kス_初版.indb 6092016/11/08 18:53:03

610
5. トラブルが起きたら
警告灯 / 表示灯

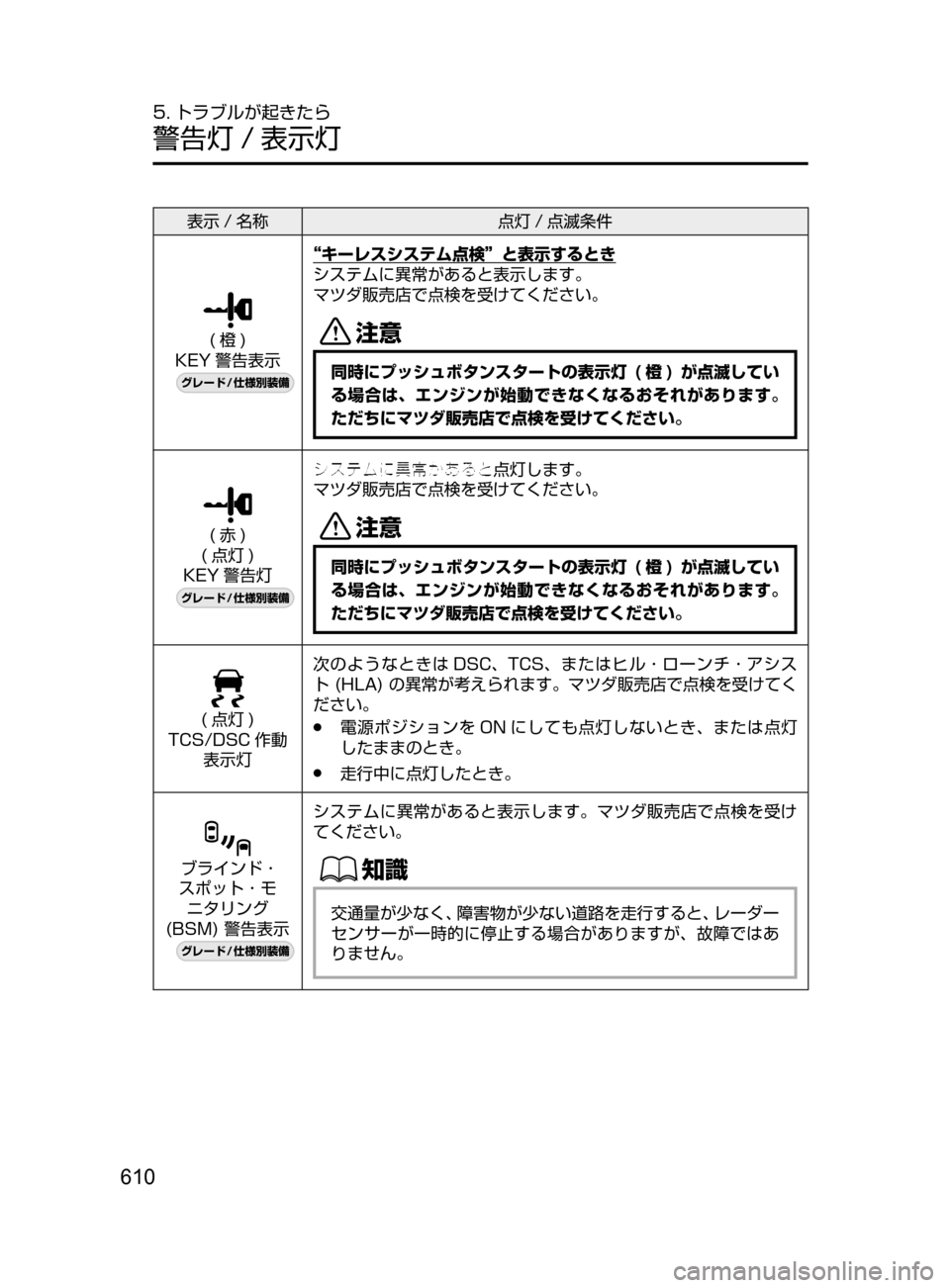

表示 / 名称点灯 / 点滅条件
(橙)
KEY 警告表示
¬è”Å“7
÷
‹




“キーレスシステム点検”と表示するとき
システムに異常があると表示します。
マツダ販売店で点検を受けてください。
«™
同時にプッシュボタンスタートの表示灯 ( 橙 ) が点滅してい
る場合は､ エンジンが始動できなくなるおそれがあります。
ただちにマツダ販売店で点検を受けてください。
(赤)
(点灯)
KEY 警告灯
¬è”Å“7
÷
‹




システムに異常があると点灯します。
マツダ販売店で点検を受けてください。
«™
同時にプッシュボタンスタートの表示灯 ( 橙 ) が点滅してい
る場合は､ エンジンが始動できなくなるおそれがあります。
ただちにマツダ販売店で点検を受けてください。
(点灯)
TCS/DSC 作動
表示灯 次のようなときは DSC､ TCS､ またはヒル ･ ローンチ ･ アシス
ト(HLA)の異常が考えられます。マツダ販売店で点検を受けてく
ださい。
●電源ポジションを ON にしても点灯しないとき､ または点灯
したままのとき。
●走行中に点灯したとき。
ブラインド ･
スポット ･ モ
ニタリング
(BSM)警告表示
¬è”Å“7
÷
‹




システムに異常があると表示します。マツダ販売店で点検を受け
てください。
ŒÝ
交通量が少なく､ 障害物が少ない道路を走行すると､ レーダー
センサーが一時的に停止する場合がありますが､ 故障ではあ
りません。
CX-5_Kス_初版.indb 6102016/11/08 18:53:04
