MAZDA MODEL CX-5 2017 取扱説明書 (in Japanese)

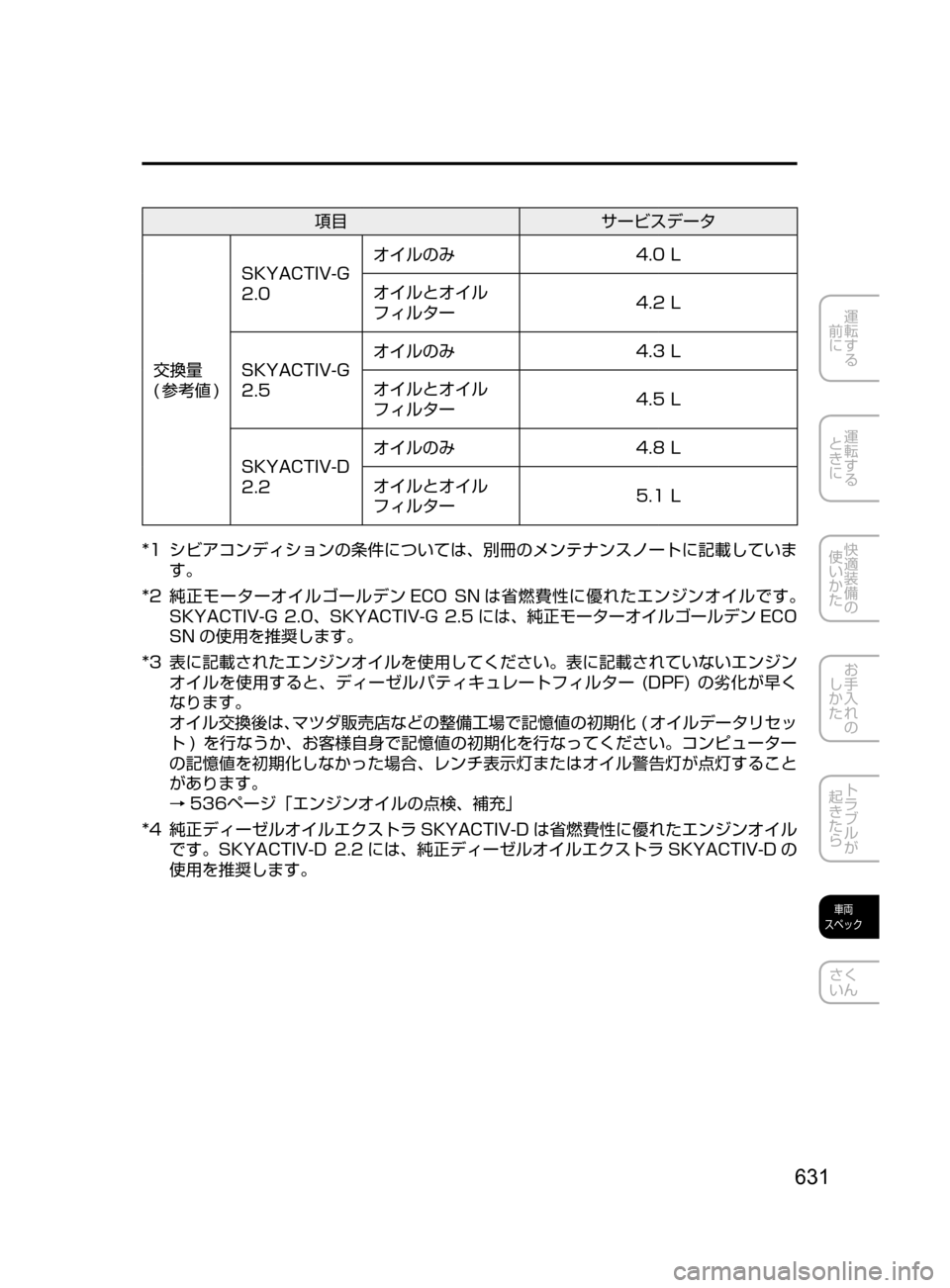

631
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
項目 サービスデータ
交換量
( 参考値 )
SKYACTIV-G
2.0オイルのみ
4.0L
オイルとオイル
フィルター4.2L
SKYACTIV-G
2.5オイルのみ
4.3L
オイルとオイル
フィルター4.5L
SKYACTIV-D
2.2オイルのみ
4.8L
オイルとオイル
フィルター5.1L
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
*2純正モーターオイルゴールデン ECOS
N は省燃費性に優れたエンジンオイルです。
SKYACTIV-G2.0､SKYACTIV-G 2.5 には､ 純正モーターオイルゴールデン ECO
SN の使用を推奨します。
*3表に記載されたエンジンオイルを使用してください。表に記載されていないエンジン
オイルを使用すると､ ディーゼルパティキュレートフィルター(DPF)の劣化が早く
なります。
オイル交換後は､マツダ販売店などの整備工場で記憶値の初期化( オイルデータリセッ
ト )を行なうか､ お客様自身で記憶値の初期化を行なってください。コンピューター
の記憶値を初期化しなかった場合､ レンチ表示灯またはオイル警告灯が点灯すること
があります。
→536ページ「エンジンオイルの点検､ 補充」
*4純正ディーゼルオイルエクストラ SKYACTIV-D は省燃費性に優れたエンジンオイル
です。SKYACTIV-D2.2 には､ 純正ディーゼルオイルエクストラ SKYACTIV-D の
使用を推奨します。
CX-5_Kス_初版.indb 6312016/11/08 18:53:19

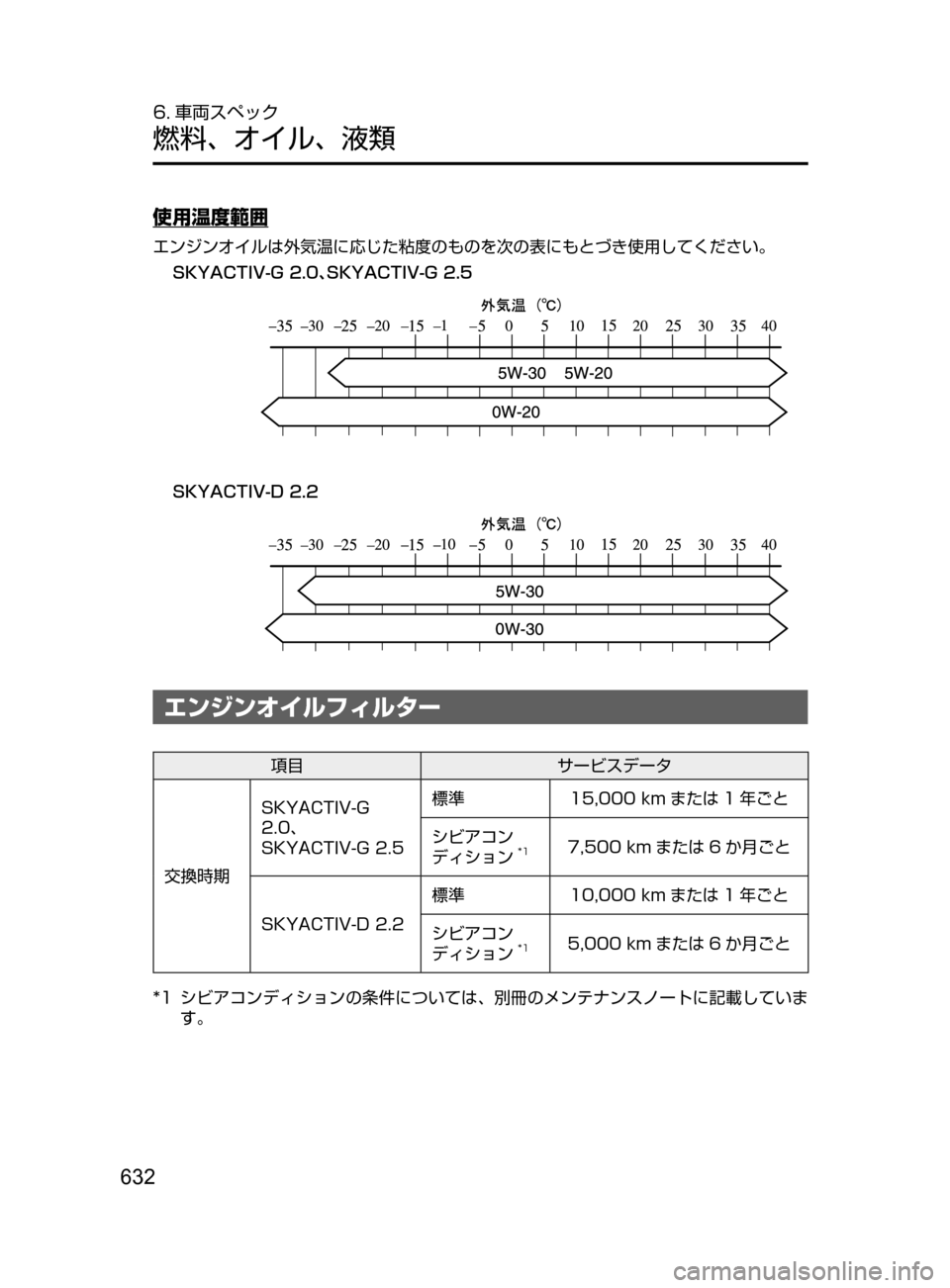

632
6. 車両スペック
燃料､ オイル､ 液類
使用温度範囲
エンジンオイルは外気温に応じた粘度のものを次の表にもとづき使用してください。
4,:"$5*7(

J4,:"$5*7(

4,:"$5*7%

エンジンオイルフィルター
項目サービスデータ
交換時期
SKYACTIV-G
2.0､
SKYACTIV-G2.5
標準15,000km または 1 年ごと
シビアコン
ディション*17,500km または 6 か月ごと
SKYACTIV-D2.2
標準10,000km または 1 年ごと
シビアコン
ディション*15,000km または 6 か月ごと
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
CX-5_Kス_初版.indb 6322016/11/08 18:53:20

633
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
オートマチックトランスミッションフルード
項目 サービスデータ
推奨フルード
純正 ATFFZ
容量( 参考値 )
SKYACTIV-G2.0､
SKYACTIV-G2.57.8L
SKYACTIV-D2.28.0L
ディファレンシャルオイル (4WD 車 )
項目 サービスデータ
交換時期 標準
無交換
シビアコンディション
*160,000km 走行ごと
推奨オイルマツダロングライフハイポイドギヤオイルSG1
容量( 参考値 )0.35L
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
トランスファーオイル (4WD 車 )
項目 サービスデータ
推奨オイル
マツダロングライフハイポイドギヤオイルSG1
容量( 参考値 )0.45L
CX-5_Kス_初版.indb 6332016/11/08 18:53:20

634
6. 車両スペック
燃料､ オイル､ 液類
ブレーキ液
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期
2 年ごと( 初回は 3 年 )
推奨液純正ブレーキフルード BF-3(DOT-3)
冷却水
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目 サービスデータ
交換時期 純正ロングライフクーラント
2 年ごと( 初回は 3 年 )
純正ロングライフクーラント
( ゴールデン )*1100,000km 走行または 4 年ごと
( 初回は 180,000km 走行または 9 年 )
推奨液
純正ロングライフクーラント､純正ロングライフクーラント
( ゴールデン )*1
容量
( 参考値 )
SKYACTIV-G2.07.1L
SKYACTIV-G2.57.2L
SKYACTIV-D2.28.9L
*1ラジエーターキャップまたはその付近にのマークがある場合は､ 純正ロン
グライフクーラント( ゴールデン )を使用してください 。詳しくはマツダ販売店にご
相談ください。
ウォッシャー液
液量の確認は､ レベルゲージで行なってください。
項目サービスデータ
タンク容量( 参考値 )2WD 車2.2L
4WD 車4.5L
CX-5_Kス_初版.indb 6342016/11/08 18:53:21

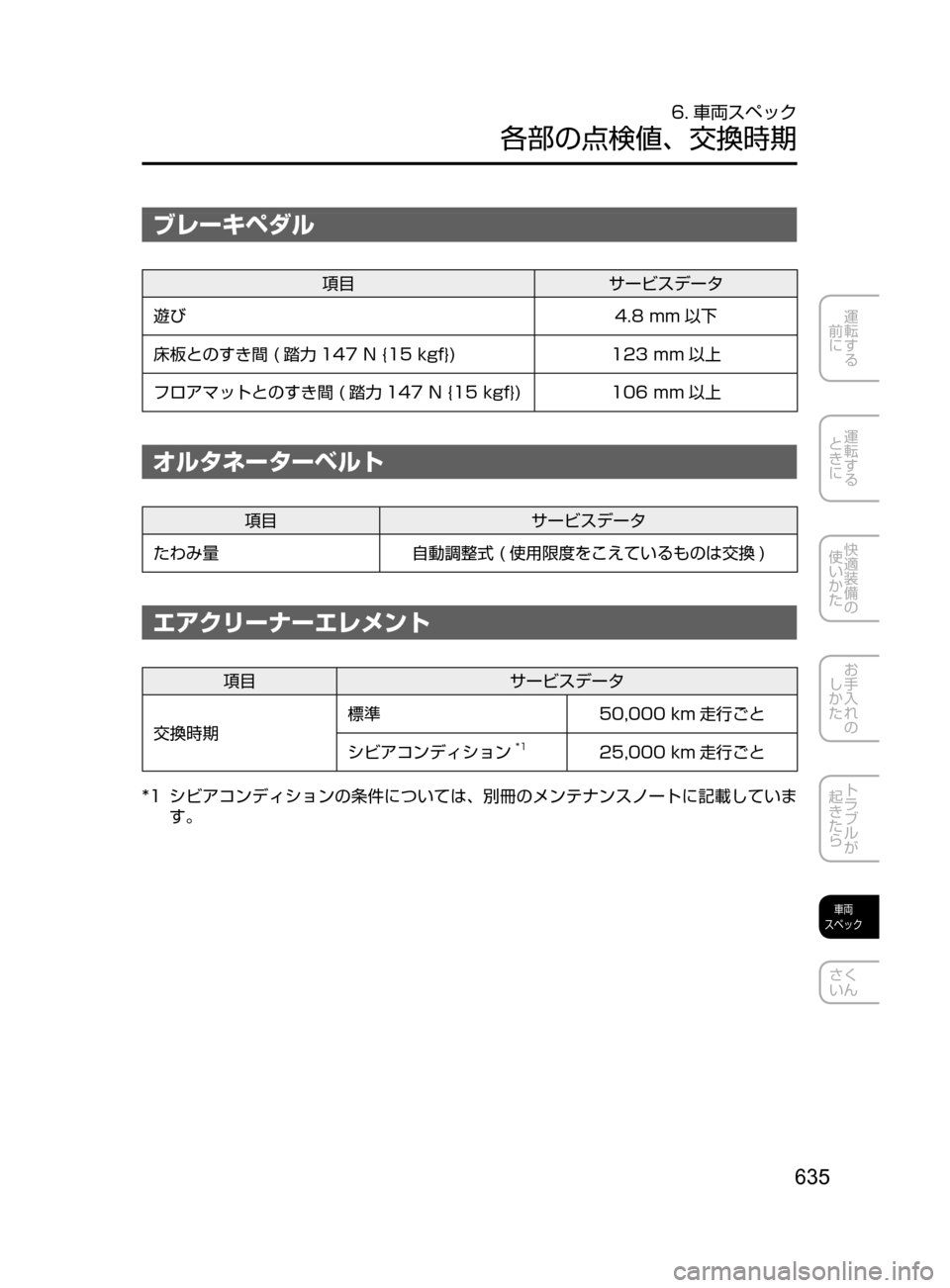

635
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
6. 車両スペック
各部の点検値､ 交換時期
ブレーキペダル
項目 サービスデータ
遊び
4.8mm 以下
床板とのすき間( 踏力 147N{15kgf})123mm 以上
フロアマットとのすき間( 踏力 147N{15kgf})106mm 以上
オルタネーターベルト
項目 サービスデータ
たわみ量
自動調整式( 使用限度をこえているものは交換 )
エアクリーナーエレメント
項目 サービスデータ
交換時期 標準
50,000km 走行ごと
シビアコンディション*125,000km 走行ごと
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
CX-5_Kス_初版.indb 6352016/11/08 18:53:21

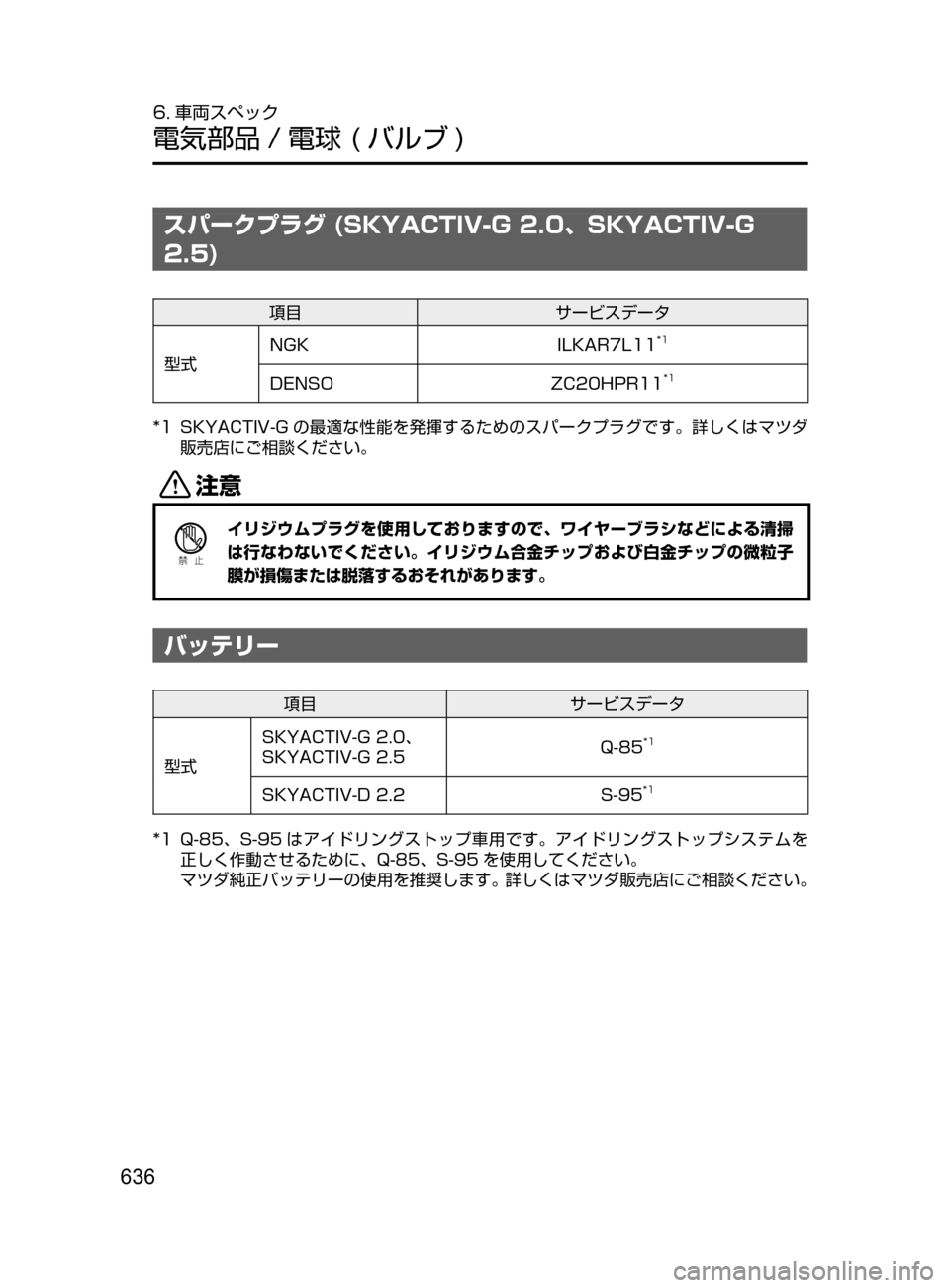

636
6. 車両スペック
電気部品 / 電球( バルブ )
スパークプラグ (SKYACTIV-G 2.0､ SKYACTIV-G 
2.5)
項目サービスデータ
型式 NGK
ILKAR7L11
*1
DENSOZC20HPR11*1
*1SKYACTIV-G の最適な性能を発揮するためのスパークプラグです。詳しくはマツダ
販売店にご相談ください。
«™
Ð

­
イリジウムプラグを使用しておりますので､ ワイヤーブラシなどによる清掃
は行なわないでください。イリジウム合金チップおよび白金チップの微粒子
膜が損傷または脱落するおそれがあります。
バッテリー
項目 サービスデータ
型式
SKYACTIV-G2.0､
SKYACTIV-G2.5Q-85*1
SKYACTIV-D2.2S-95*1
*1Q-85､ S-95 はアイドリングストップ車用です。アイドリングストップシステムを
正しく作動させるために､ Q-85､ S-95 を使用してください。
マツダ純正バッテリーの使用を推奨します。詳しくはマツダ販売店にご相談ください。
CX-5_Kス_初版.indb 6362016/11/08 18:53:22

637
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
電球 ( バルブ ) の容量
電球( バルブ )W 数(12V 用 )規格(UNECE*1(SAE))
ヘッドランプ
上向き( ハイビー
ム )/ 下向き( ロー
ビーム ) LED
*2―(―)
ワイド配光ロービー
ム( アダプティブ・
LED・ヘッドライト
(ALH)装備車 )
LED*2―(―)
フロントフォグランプ¬è”Å“7
÷
‹



LED*2―(―)
車幅灯
LED*2―(―)
前面方向指示灯 / 非常点滅灯21WWY21W(7443NA)
側面方向指示灯 / 非常点滅灯LED*2―(―)
後面方向指示灯 / 非常点滅灯21WWY21W(7443NA)
尾灯LED*2―(―)
制動灯LED*2―(―)
後退灯LED*2―(―)
リアフォグランプ¬è”Å“7
÷
‹



21WW21W(7440)
番号灯5WW5W(―)
ハイマウントストップランプLED*2―(―)
フロントルームランプ8W―(―)
リアルームランプ8W―(―)
ラゲッジルームランプ8W―(―)
バニティミラーランプ2W―(―)
*1UNECE は UnitedNationsEconomic Commission for Europe ( 国連欧州経済
委員会 )の略です。
*2LED は LightEmittingDiode の略で発光するダイオードです。
CX-5_Kス_初版.indb 6372016/11/08 18:53:22

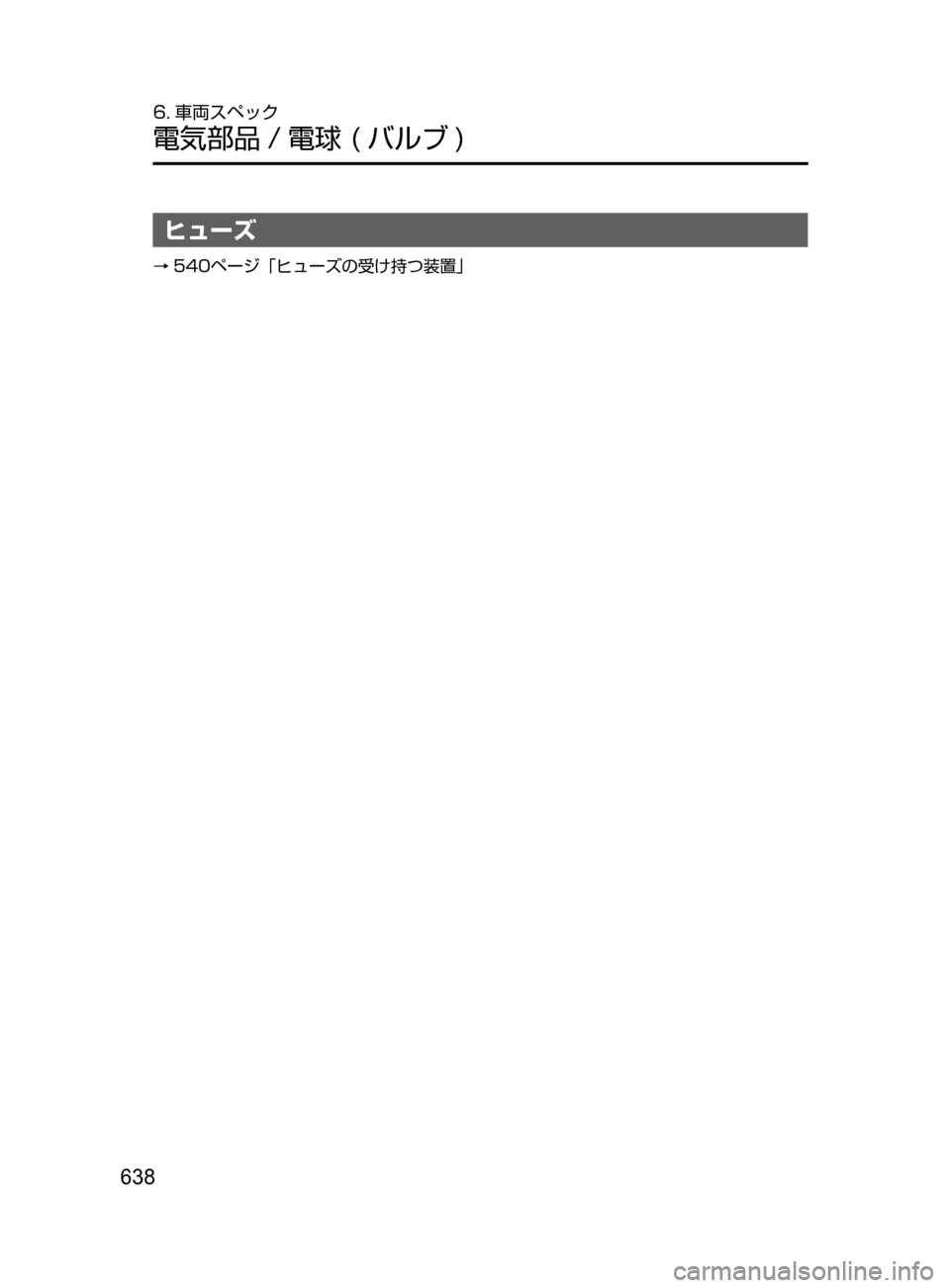

638
6. 車両スペック
電気部品 / 電球( バルブ )
ヒューズ
→540ページ「ヒューズの受け持つ装置」
CX-5_Kス_初版.indb 6382016/11/08 18:53:23

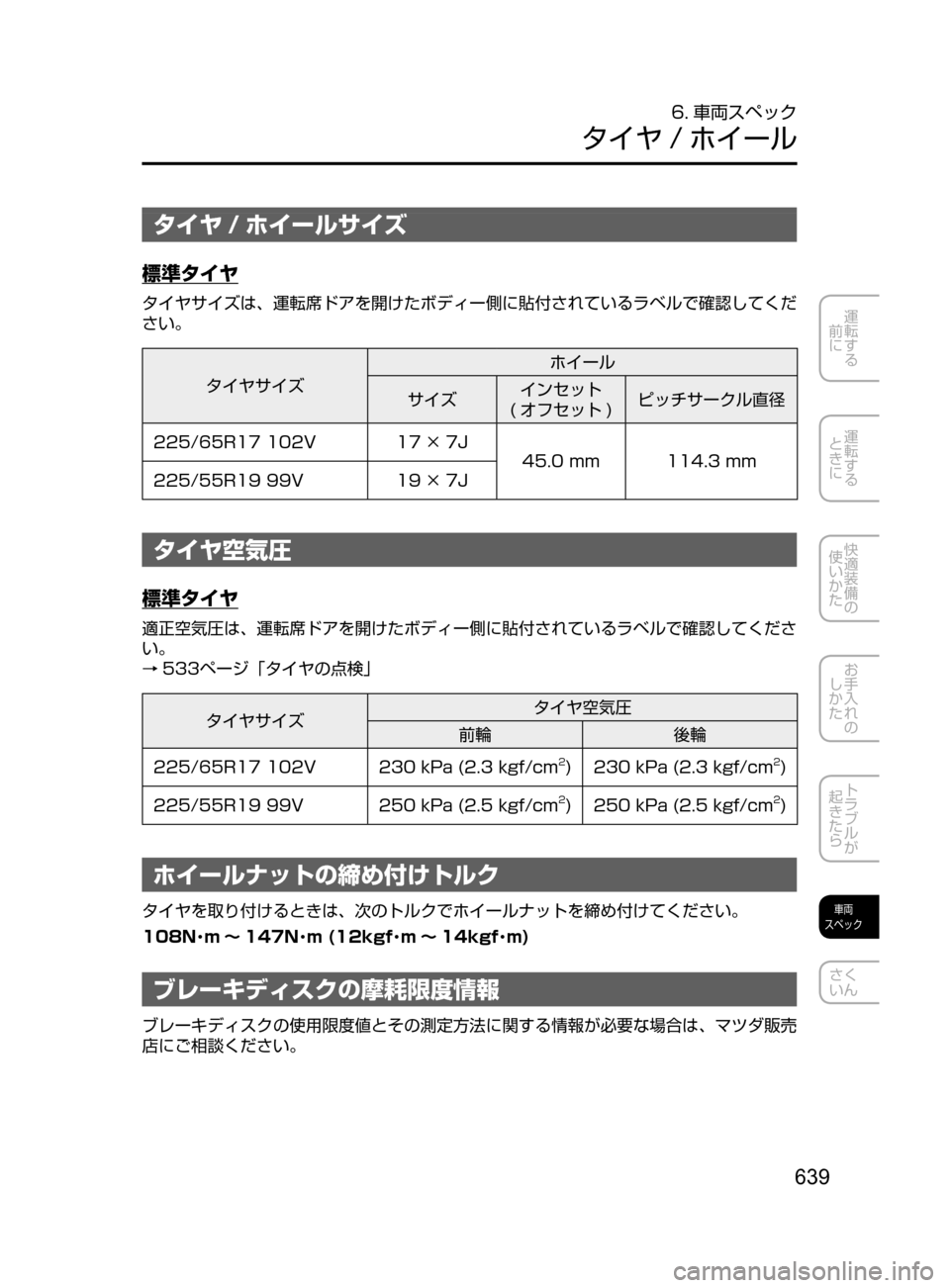

639
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
6. 車両スペック
タイヤ / ホイール
タイヤ / ホイールサイズ
標準タイヤ
タイヤサイズは､ 運転席ドアを開けたボディー側に貼付されているラベルで確認してくだ
さい。
タイヤサイズ ホイール
サイズ インセット
( オフセット ) ピッチサークル直径
225/65R17102V17 × 7J45.0mm114.3mm225/55R1999V19 × 7J
タイヤ空気圧
標準タイヤ
適正空気圧は､ 運転席ドアを開けたボディー側に貼付されているラベルで確認してくださ
い。
→
533ページ「タイヤの点検」
タイヤサイズ タイヤ空気圧
前輪 後輪
225/65R17102V230kPa(2.3kgf/cm2)230kPa(2.3kgf/cm2)
225/55R1999V250kPa(2.5kgf/cm2)250kPa(2.5kgf/cm2)
ホイールナットの締め付けトルク
タイヤを取り付けるときは､ 次のトルクでホイールナットを締め付けてください。
108N･m ～ 147N･m (12kgf･m ～ 14kgf･m)
ブレーキディスクの摩耗限度情報
ブレーキディスクの使用限度値とその測定方法に関する情報が必要な場合は､ マツダ販売
店にご相談ください。
CX-5_Kス_初版.indb 6392016/11/08 18:53:23

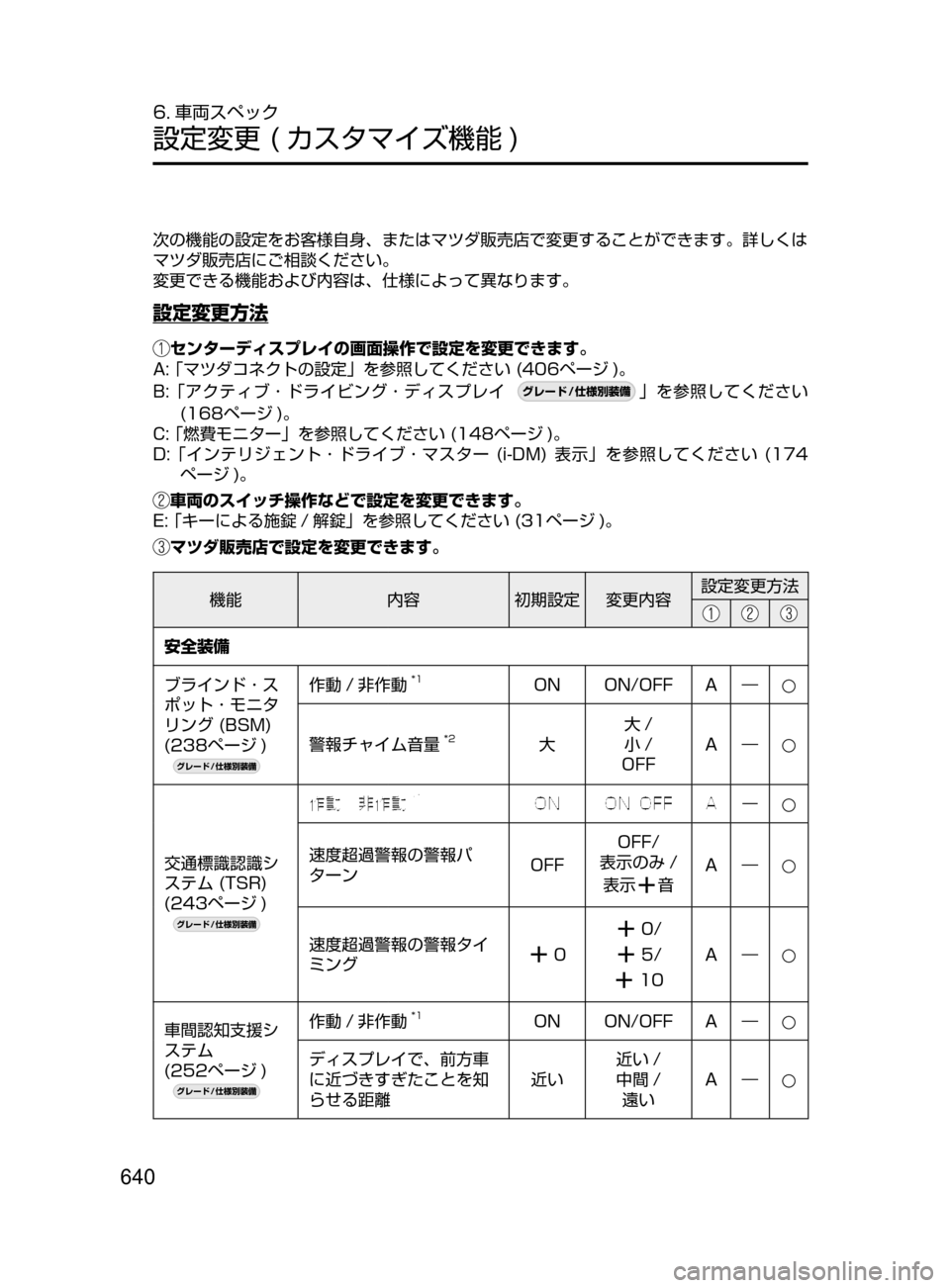

640
6. 車両スペック
設定変更( カスタマイズ機能 )# 設定変更   ( カスタマイズ機能 )#
次の機能の設定をお客様自身､ またはマツダ販売店で変更することができます。詳しくは
マツダ販売店にご相談ください。
変更できる機能および内容は､ 仕様によって異なります。
設定変更方法
センターディスプレイの画面操作で設定を変更できます。
A:「マツダコネクトの設定」を参照してください
 (406ページ )。
B:「アクティブ･ ドライビング ･ ディスプレイ¬è”Å“7
÷
‹



」を参照してください
(168ページ )。
C:「燃費モニター」を参照してください  (148ページ )。
D:「インテリジェント･ ドライブ ･ マスター( i-DM)表示」を参照してください(174
ページ )。
車両のスイッチ操作などで設定を変更できます。
E:「キーによる施錠 / 解錠」を参照してください  (31ページ )。
マツダ販売店で設定を変更できます。
機能内容初期設定変更内容 設定変更方法
安全装備
ブラインド ･ ス
ポット ･ モニタ
リング(BSM)
(238ページ )¬è”Å“7
÷
‹




作動 / 非作動*1ON
ON/OFF A―
警報チャイム音量*2大 大/
小/
OFF A
―
交通標識認識シ
ステム(TSR)
(243ページ )¬è”Å“7
÷
‹




作動 / 非作動*1ON ON/OFF A―
速度超過警報の警報パ
ターン OFFOFF/
表示のみ /
表示音 A
―
速度超過警報の警報タイ
ミング0
0/
5/
10 A
―
車間認知支援シ
ステム
(252ページ )
¬è”Å“7
÷
‹




作動 / 非作動*1ON ON/OFF A―
ディスプレイで､ 前方車
に近づきすぎたことを知
らせる距離 近い近い /
中間 /
遠い A
―
CX-5_Kス_初版.indb 6402016/11/08 18:53:25
