MAZDA MODEL CX-5 2017 Manual del propietario (in Spanish)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2017Pages: 879, tamaño PDF: 19.34 MB
Page 311 of 879
4–129
Al conducir
i-ACTIVSENSE
i-ACTIVSENSE
i-ACTIVSENSE es un término colectivo que cubre una serie de sistemas de seguridad
avanzados y de soporte del conductor que hacen uso de una cámara de detección delantera
(FSC) y los sensores de radar. Estos sistemas consisten de sistemas de seguridad activos y
de seguridad pre-choque.
Estos sistemas fueron diseñados para asistir al conductor a conducir con seguridad
reduciendo el esfuerzo del conductor y ayudándole a evitar choques o reducir sus
consecuencias. Sin embargo, debido a que cada sistema tiene sus limitaciones, conduzca
siempre cuidadosamente y no confíe sólo en estos sistemas.
Tecnología de seguridad activa
La tecnología de seguridad activa permite la conducción con seguridad ayudando al
conductor a reconocer los peligros potenciales y evitar accidentes.
Sistemas de apoyo a la atención del conductor
Visibilidad nocturna
Sistema autorregulable de luces delanteras (AFS) ............................................................ 4-133
Faros LED adaptativos (ALH) .......................................................................................... 4-137
Sistema de control de luces de carretera (HBC) ............................................................... 4-134
Detección del lado izquierdo/derecho y trasero
Sistema de aviso de cambio de carril (LDWS) ................................................................. 4-199
Control de puntos ciegos (BSM) ....................................................................................... 4-140
Reconocimiento de señal en la calzada
Sistema de reconocimiento de señales de tránsito (TSR) ................................................. 4-147
Reconocimiento de distancia entre vehículos
Sistema de apoyo de reconocimiento de la distancia (DRSS) .......................................... 4-155
Detección de cansancio de conductor
Alerta de atención de conductor (DAA) ........................................................................... 4-160
Detección de obstrucción trasera cuando deja un espacio de estacionamiento
Alerta trasera de velocidad del trá ¿ co (RCTA) ................................................................ 4-163
Page 312 of 879

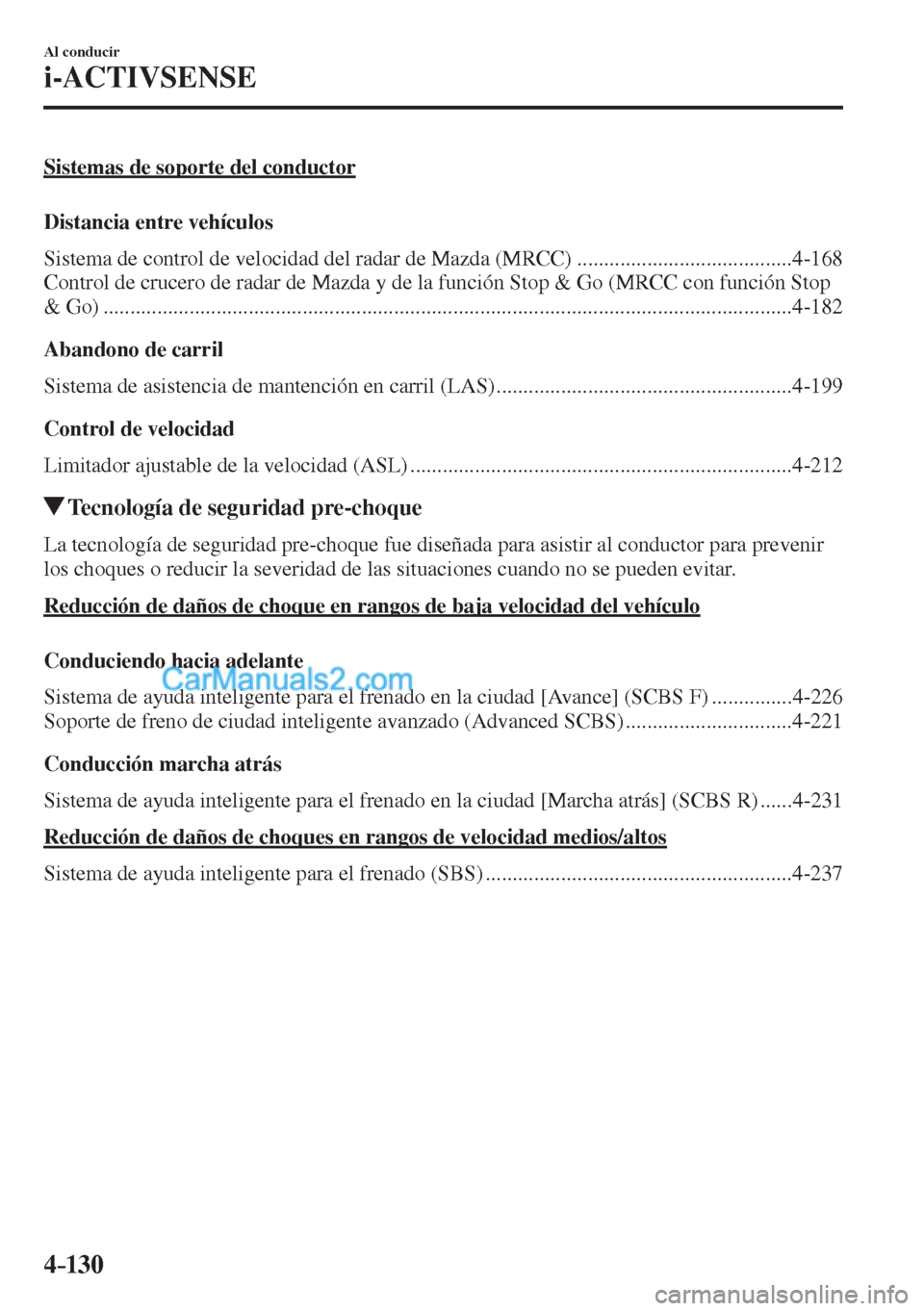

4–130
Al conducir
i-ACTIVSENSE
Sistemas de soporte del conductor
Distancia entre vehículos
Sistema de control de velocidad del radar de Mazda (MRCC) ........................................ 4-168
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función Stop
& Go) ................................................................................................................................ 4-182
Abandono de carril
Sistema de asistencia de mantención en carril (LAS) ....................................................... 4-199
Control de velocidad
Limitador ajustable de la velocidad (ASL) ....................................................................... 4-212
Tecnología de seguridad pre-choque
La tecnología de seguridad pre-choque fue diseñada para asistir al conductor para prevenir
los choques o reducir la severidad de las situaciones cuando no se pueden evitar.
Reducción de daños de choque en rangos de baja velocidad del vehículo
Conduciendo hacia adelante
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F) ............... 4-226
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS) ............................... 4-221
Conducción marcha atrás
Sistema de ayuda inteligente para el frenado en la ciudad [Marcha atrás] (SCBS R) ...... 4-231
Reducción de daños de choques en rangos de velocidad medios/altos
Sistema de ayuda inteligente para el frenado (SBS) ......................................................... 4-237
Page 313 of 879
4–131
Al conducir
i-ACTIVSENSE
Cámara y sensores
Cámara de detección delantera (FSC)
La cámara de detección delantera (FSC) detecta las indicaciones de carril y reconoce los
faros, luces de cola y luces de la ciudad durante la conducción nocturna. Además, también
detecta el vehículo precedentes, peatones u obstrucciones. Los siguientes sistemas también
usan la cámara sensora hacia adelante (FSC).
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
Sistema de reconocimiento de señales de tránsito (TSR)
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)
Sistema de ayuda inteligente para el frenado (SBS)
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
La cámara sensora hacia adelante (FSC) está instalada en la parte de arriba del parabrisas
cerca del espejo retrovisor.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-240 .
Sensor de radar (delantero)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser re À ejadas por un vehículo situado delante del suyo. Los siguientes sistemas también
usan el sensor de radar (parte delantera).
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
Sistema de control de velocidad del radar de Mazda (MRCC)
Sistema de apoyo de reconocimiento de la distancia (DRSS)
Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) está montado detrás de la rejilla delantera.
Consulte la sección Sensor de radar (Delantero) en la página 4-247 .
Page 314 of 879
4–132
Al conducir
i-ACTIVSENSE
Sensores de radar (traseros)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por
el radar al ser re À ejadas por un vehículo que se acerca por detrás o una obstrucción. Los
siguientes sistemas también usan los sensores de radar (parte trasera).
Control de puntos ciegos (BSM)
Alerta trasera de velocidad del trá ¿ co (RCTA)
Los sensores de radar (parte trasera) están instalados dentro del parachoques trasero, uno del
lado izquierdo y otro del lado derecho.
Consulte la sección Sensores de radar (Traseros) en la página 4-250 .
Sensores ultrasónico (traseros)
Los sensores ultrasónicos (traseros) funcionan detectando las ondas ultrasónicas re À ejadas
por las obstrucciones en la parte de atrás enviados por los sensores ultrasónicos. Los
siguientes sistemas también usan los sensores ultrasónicos (traseros).
Sistema de ayuda inteligente para el frenado en la ciudad [Marcha atrás] (SCBS R)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
Consulte la sección Sensores ultrasónicos (Traseros) en la página 4-252 .
Page 315 of 879
4–133
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sistema autorregulable de
luces delanteras (AFS)
*
El sistema autorregulable de luces
delanteras (AFS) ajusta automáticamente
los faros a la izquierda o derecha junto con
el funcionamiento del volante después que
los faros se hayan encendido.
NOTA
Los faros no ciegan a los conductores
que se aproximan en la dirección
opuesta sin importar a qué lado de la
carretera deba conducir su vehículo
(por la derecha o por la izquierda).
Por lo tanto, no será necesario ajustar
el eje óptico de los faros cuando pase
temporalmente a conducir por el
lado opuesto de la carretera (por la
derecha o por la izquierda).
La función de sistema de iluminación
delantero adaptable (AFS) se puede
activar/desactivar usando la función
de personalización.
Consulte la sección Características
de personalización en la página
9-13 .
Page 316 of 879
4–134
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sistema de control de luces de carretera (HBC) *
El HBC determina las condiciones en la parte delantera del vehículo mientras conduce en la
oscuridad usando la cámara de detección delantera (FSC) para cambiar automáticamente los
faros entre las luces de carretera y las luces de cruce.
Consulte la sección Luces de advertencia/indicadores en la página 4-54 .
Mientras conduce el vehículo a una velocidad de aproximadamente 30 km/h o más, los faros
cambian a luces de carretera cuando no hay vehículos delante suyo o aproximándose en la
dirección opuesta.
El sistema cambia los faros a luces de cruce cuando ocurre una de las siguientes cosas:
El sistema detecta un vehículo o los faros/luces de un vehículo que se aproxima en
dirección opuesta.
Se conduce el vehículo por caminos alumbrados a lo largo por luces o en calles bien
iluminadas de ciudades y pueblos.
Se conduce el vehículo a menos de aproximadamente 20 km/h.
Cámara de detección
delantera (FSC) La distancia de reconocimiento de
la cámara de detección delantera
(FSC) varía de acuerdo con las
condiciones del entorno.
La advertencia se enciende cuando el sistema tiene un malfuncionamiento.
Consulte la sección Indicación de advertencia/Advertencia en la página 4-55 .
PRECAUCIÓN
No ajuste la altura del vehículo, modi ¿ que los faros, o desmonte la cámara, de lo
contrario el sistema podría funcionar normalmente.
No confíe excesivamente en el HBC y conduzca el vehículo mientras presta su ¿ ciente
atención a la seguridad. Si fuera necesario cambie manualmente los faros entre luces
de carretera y luces de cruce.
Page 317 of 879
4–135
Al conducir
i-ACTIVSENSE
NOTA
La sincronización con la que el sistema cambia las luces de los faros en las siguientes
condiciones. Si el sistema no cambia las luces de los faros adecuadamente, cambia
manualmente entre las luces de carretera y las luces de cruce de acuerdo a la visibilidad,
así como las condiciones del camino y el tránsito.
Cuando haya fuentes de luz en el área como iluminación pública, carteles iluminados y
señales de tránsito.
Cuando hayan objetos re À ectivos alrededor del área como placas y señales re À ectivas.
Cuando la visibilidad se reduce durante la lluvia, nieve y niebla.
Al conducir en caminos con curvas cerradas u en zonas con ondulaciones.
Cuando los faros/luces traseras de los vehículos delante del suyo o en dirección
opuesta están atenuados o apagados.
Cuando no hay su ¿ ciente oscuridad como al amanecer o atardecer.
Cuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
Cuando la visibilidad está reducida debido a que un vehículo delante del suyo tira agua
desde su neumáticos a su parabrisas.
Page 318 of 879
4–136
Al conducir
i-ACTIVSENSE
Para utilizar el sistema
El HBC funciona para cambiar los faros
automáticamente entre luces de carretera
y luces de cruce después que se cambia
el conmutador de arranque a ON y el
interruptor de faros se encuentra en la
posición AUTO y la posición de luces de
carretera.
El HBC determina que está oscuro
basándose en el brillo del área circundante.
Al mismo tiempo, se enciende el
indicador del HBC (verde) en el grupo de
instrumentos.
El HBC determina que está oscuro
basándose en el brillo del área circundante.
NOTA
Cuando la velocidad del vehículo es
de aproximadamente 30 km/h o más,
los faros cambian automáticamente
a luces de carretera cuando no hay
vehículos delante o aproximándose
en la dirección opuesta.
Cuando la velocidad del vehículo es
menor de aproximadamente 20 km/h,
el HBC cambia los faros a luces de
cruce.
Las luces de cruce no cambiarán a
las luces de carretera cuando da una
curva.
El funcionamiento del HBC se
puede desactivar. Consulte la sección
Características de personalización en
la página 9-13 .
Cambio manual
Cambio a luces de cruce
Mueva la palanca a la posición de luces de
cruce.
El indicador del HBC (verde) se apaga.
Cambio a luces de carretera
Gire el interruptor de faros a la posición
.
El indicador de HBC (verde) se apaga y el
se ilumina.
Page 319 of 879
4–137
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Faros LED adaptativos (ALH) *
El ALH es un sistema que usa la cámara de detección delantera (FSC) para determinar la
situación de un vehículo delantero suyo o un vehículo acercándose en la dirección opuesta
mientras conduce de noche para conectar automáticamente el rango de iluminación de los
faros, el área iluminada o el brillo de iluminación.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-240 .
El sistema ALH se controla entre las luces de cruce y las de carretera tal como sigue para
asegurar la visibilidad del conductor sin deslumbrar a un vehículo situado delante o un
vehículo que se aproxima en dirección opuesta.
Luz de carretera sin deslumbramiento
Esta función atenúa solamente cuando la luz de carretera ilumina el vehículo delante del
suyo.
Las luces de carretera se atenuarán al conducir aproximadamente a 40 km/h o más rápido.
Cuando la velocidad del vehículo sea inferior a aproximadamente 30 km/h, las luces
cambiarán a luces de cruce.
NOTA
El indicador de luces de carretera se enciende mientras las luces de carretera están
encendidas.
Page 320 of 879
4–138
Al conducir
i-ACTIVSENSE
Luz de cruce de amplio alcance
Esta función extiende el rango de iluminación de la luz emitida por las luces de cruce
mientras se conduce a una velocidad de menos de aproximadamente 40 km/h.
Modo de autopista
Esta función cambia el ángulo de iluminación de la luz emitida por los faros hacia arriba al
conducir en autopistas.
La distancia en la que el sistema ALH puede detectar objetos varía dependiendo de las
condiciones circundantes.
PRECAUCIÓN
No modi ¿ que la suspensión o los faros, ni retire la cámara. De lo contrario, el sistema
ALH podría no funcionar normalmente.
No confíe excesivamente en el ALH y conduzca el vehículo mientras presta su ¿ ciente
atención a la seguridad. Si fuera necesario cambie manualmente los faros entre luces
de carretera y luces de cruce.
