MAZDA MODEL CX-5 2017 Manual del propietario (in Spanish)

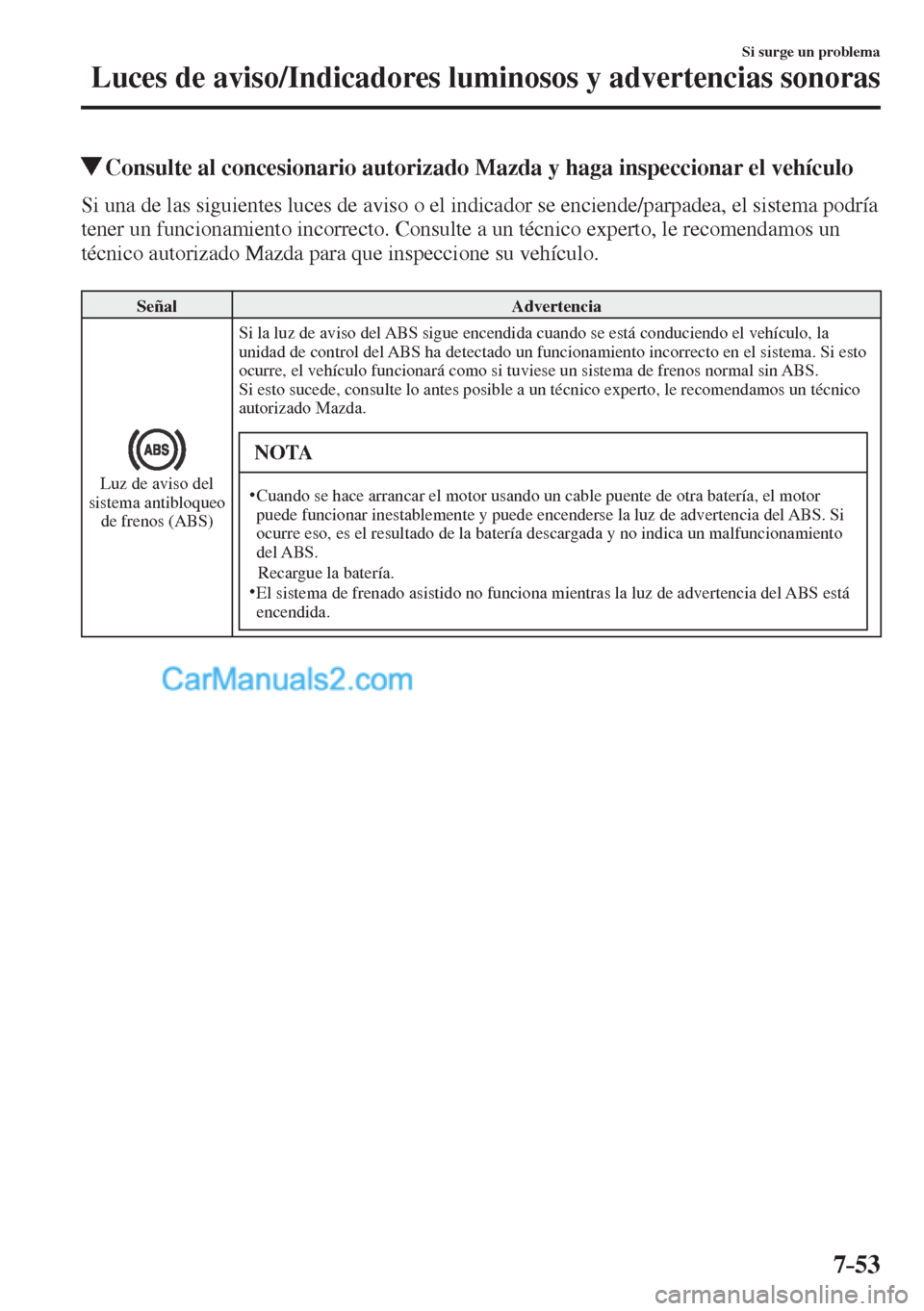

7–53
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
Consulte al concesionario autorizado Mazda y haga inspeccionar el vehículo
Si una de las siguientes luces de aviso o el indicador se enciende/parpadea, el sistema podría
tener un funcionamiento incorrecto. Consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda para que inspeccione su vehículo.

Señal Advertencia


Luz de aviso del
sistema antibloqueo
de frenos (ABS) Si la luz de aviso del ABS sigue encendida cuando se está conduciendo el vehículo, la
unidad de control del ABS ha detectado un funcionamiento incorrecto en el sistema. Si esto
ocurre, el vehículo funcionará como si tuviese un sistema de frenos normal sin ABS.
Si esto sucede, consulte lo antes posible a un técnico experto, le recomendamos un técnico
autorizado Mazda. NOTA
Cuando se hace arrancar el motor usando un cable puente de otra batería, el motor
puede funcionar inestablemente y puede encenderse la luz de advertencia del ABS. Si
ocurre eso, es el resultado de la batería descargada y no indica un malfuncionamiento
del ABS.
Recargue la batería.

El sistema de frenado asistido no funciona mientras la luz de advertencia del ABS está
encendida.

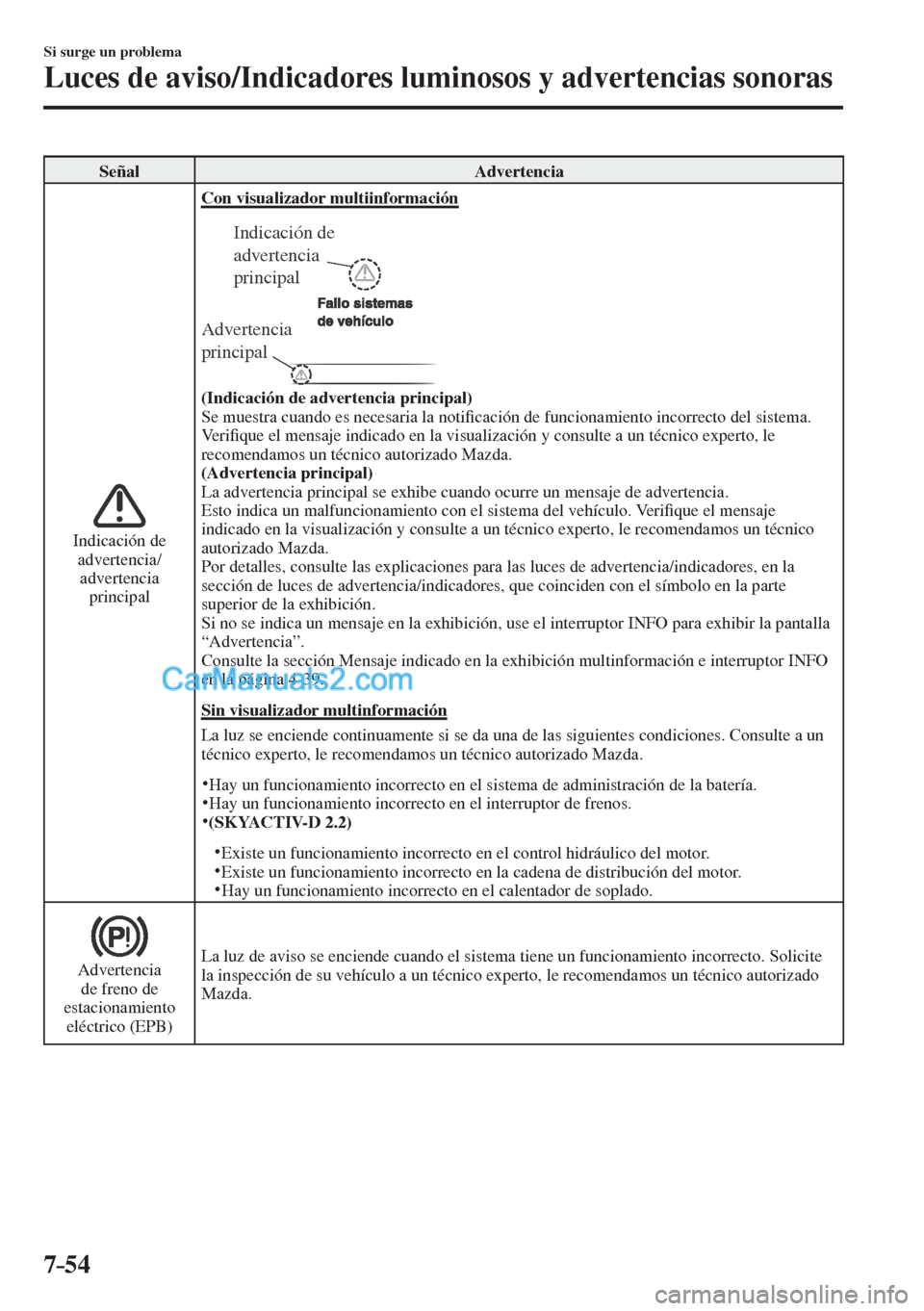

7–54
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
Señal Advertencia


Indicación de
advertencia/
advertencia
principal
Con visualizador multiinformación

Advertencia
principal
Indicación de
advertencia
principal

(Indicación de advertencia principal)
Se muestra cuando es necesaria la noti¿ cación de funcionamiento incorrecto del sistema.
V e r i¿ que el mensaje indicado en la visualización y consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
(Advertencia principal)
La advertencia principal se exhibe cuando ocurre un mensaje de advertencia.
Esto indica un malfuncionamiento con el sistema del vehículo. Veri¿ que el mensaje
indicado en la visualización y consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
Por detalles, consulte las explicaciones para las luces de advertencia/indicadores, en la
sección de luces de advertencia/indicadores, que coinciden con el símbolo en la parte
superior de la exhibición.
Si no se indica un mensaje en la exhibición, use el interruptor INFO para exhibir la pantalla
“Advertencia”.
Consulte la sección Mensaje indicado en la exhibición multinformación e interruptor INFO
en la página 4-39 .
Sin visualizador multinformación
La luz se enciende continuamente si se da una de las siguientes condiciones. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
Hay un funcionamiento incorrecto en el sistema de administración de la batería.
Hay un funcionamiento incorrecto en el interruptor de frenos.
(SKYACTIV-D 2.2) Existe un funcionamiento incorrecto en el control hidráulico del motor.
Existe un funcionamiento incorrecto en la cadena de distribución del motor.
Hay un funcionamiento incorrecto en el calentador de soplado.


Advertencia
de freno de
estacionamiento
eléctrico (EPB) La luz de aviso se enciende cuando el sistema tiene un funcionamiento incorrecto. Solicite
la inspección de su vehículo a un técnico experto, le recomendamos un técnico autorizado
Mazda.

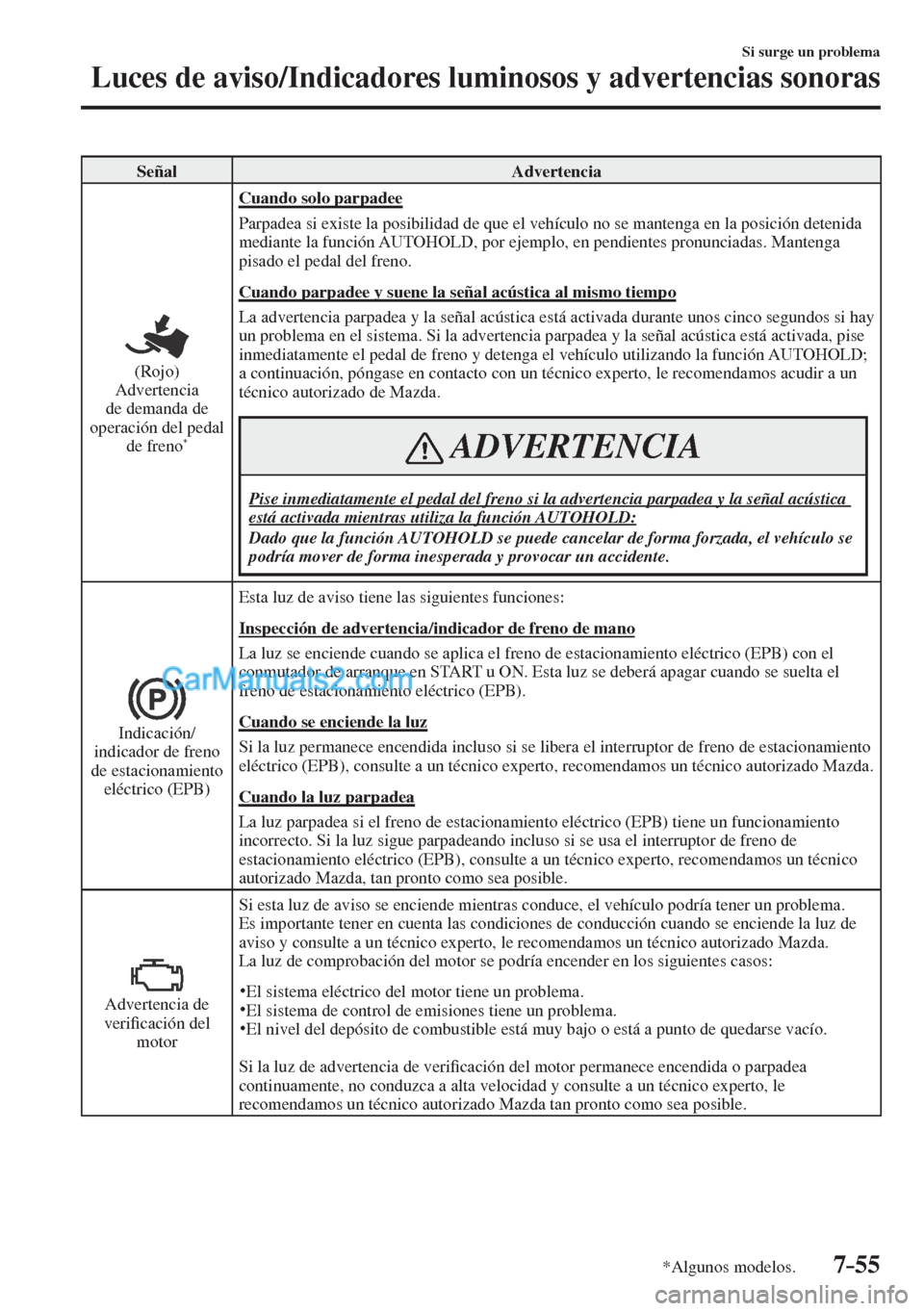

7–55
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


(Rojo)
Advertencia
de demanda de
operación del pedal
de freno
*
Cuando solo parpadee
Parpadea si existe la posibilidad de que el vehículo no se mantenga en la posición detenida
mediante la función AUTOHOLD, por ejemplo, en pendientes pronunciadas. Mantenga
pisado el pedal del freno.
Cuando parpadee y suene la señal acústica al mismo tiempo
La advertencia parpadea y la señal acústica está activada durante unos cinco segundos si hay
un problema en el sistema. Si la advertencia parpadea y la señal acústica está activada, pise
inmediatamente el pedal de freno y detenga el vehículo utilizando la función AUTOHOLD;
a continuación, póngase en contacto con un técnico experto, le recomendamos acudir a un
técnico autorizado de Mazda.
ADVERTENCIA
Pise inmediatamente el pedal del freno si la advertencia parpadea y la señal acústica
está activada mientras utiliza la función AUTOHOLD:
Dado que la función AUTOHOLD se puede cancelar de forma forzada, el vehículo se
podría mover de forma inesperada y provocar un accidente.


Indicación/
indicador de freno
de estacionamiento
eléctrico (EPB)
Esta luz de aviso tiene las siguientes funciones:
Inspección de advertencia/indicador de freno de mano
La luz se enciende cuando se aplica el freno de estacionamiento eléctrico (EPB) con el
conmutador de arranque en START u ON. Esta luz se deberá apagar cuando se suelta el
freno de estacionamiento eléctrico (EPB).
Cuando se enciende la luz
Si la luz permanece encendida incluso si se libera el interruptor de freno de estacionamiento
eléctrico (EPB), consulte a un técnico experto, recomendamos un técnico autorizado Mazda.
Cuando la luz parpadea
La luz parpadea si el freno de estacionamiento eléctrico (EPB) tiene un funcionamiento
incorrecto. Si la luz sigue parpadeando incluso si se usa el interruptor de freno de
estacionamiento eléctrico (EPB), consulte a un técnico experto, recomendamos un técnico
autorizado Mazda, tan pronto como sea posible.


Advertencia de
veri¿ cación del
motor Si esta luz de aviso se enciende mientras conduce, el vehículo podría tener un problema.
Es importante tener en cuenta las condiciones de conducción cuando se enciende la luz de
aviso y consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
La luz de comprobación del motor se podría encender en los siguientes casos: El sistema eléctrico del motor tiene un problema.
El sistema de control de emisiones tiene un problema.
El nivel del depósito de combustible está muy bajo o está a punto de quedarse vacío.
Si la luz de advertencia de veri¿ cación del motor permanece encendida o parpadea
continuamente, no conduzca a alta velocidad y consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda tan pronto como sea posible.

7–56
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


Indicación de
advertencia/
advertencia de
transmisión
automática
* La luz/indicación destellará cuando la transmisión tenga un problema.
PRECAUCIÓN
Si la indicación de advertencia/advertencia de transmisión automática parpadea,
la transmisión tiene un problema eléctrico. Si continúa conduciendo su Mazda en
estas condiciones podría dañar la transmisión. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda tan pronto como sea posible.


Indicación de
advertencia de la
4WD
*
Se muestra “Malfuncionamiento del sistema 4WD”
La indicación se muestra en las siguientes condiciones. El sistema puede tener un
malfuncionamiento. Haga revisar el vehículo en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Cuando existe un malfuncionamiento en el sistema 4WD.
Cuando hay una gran diferencia entre el tamaño del neumático de las ruedas delanteras y
traseras.
Se muestra "Sobrecarga sistema 4WD"
La indicación se muestra en las siguientes condiciones. Estacione el vehículo en un lugar
seguro y veri¿ que que la indicación de advertencia se apague, y luego conduzca el vehículo.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda si la
indicación se exhibe continuamente.
Cuando la temperatura del aceite del diferencial está excesivamente alta.
Cuando haya una gran diferencia entre la rotación de la rueda delantera y trasera, como
cuando intenta mover el vehículo del barro.

Advertencia de la
4WD *
Cuando se enciende la luz
La luz se enciende en las siguientes condiciones. El sistema puede tener un
malfuncionamiento. Haga revisar el vehículo en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Cuando existe un malfuncionamiento en el sistema 4WD.
Cuando hay una gran diferencia entre el tamaño del neumático de las ruedas delanteras y
traseras.
Cuando la luz parpadea
Estacione el vehículo en un lugar seguro. Después de unos instantes, encienda el motor,
cuando la luz de aviso deje de parpadear, podrá seguir conduciendo. Si la luz no deja de
parpadear, consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
Cuando la temperatura del aceite del diferencial está excesivamente alta.
Cuando haya una gran diferencia entre la rotación de la rueda delantera y trasera, como
cuando intenta mover el vehículo del barro.


(Se enciende)
Indicador TCS/
DSC Si la luz permanece encendida, el TCS, DSC o el sistema de frenado asistido podrían tener
un problema y podrían no funcionar correctamente. Lleve su vehículo a un técnico experto,
le recomendamos un técnico autorizado Mazda.

7–57
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


Luz de aviso
del sistema de
pretensores de
cinturones de
seguridad/airbag Un funcionamiento incorrecto del sistema se indica si la luz de aviso parpadea
constantemente, permanece encendida o no se enciende en ningún momento cuando el
conmutador de arranque está en la posición ON. Si alguna de estas cosas ocurrieran,
consulte a un técnico experto, le recomendamos un técnico autorizado Mazda, tan pronto
como sea posible. El sistema no funcionará en caso de accidente.
ADVERTENCIA
Nunca manipule indebidamente los sistemas de airbag/pretensores y siempre realice
el servicio y las reparaciones con un técnico experto, le recomendamos un técnico
autorizado Mazda:
El mantenimiento realizado por uno mismo o la manipulación indebida del sistema
son peligrosos. Un airbag/pretensor se podría inÀ ar accidentalmente o podrían
quedar inutilizables causando heridas graves o la muerte.


(Parpadeando)
Luz de aviso del
sistema de control
de la presión de los
neumáticos
* Si el sistema de monitoreo de presión de neumáticos tiene un malfuncionamiento, la
advertencia de presión de aire de los neumáticos destella. Haga que un técnico experto
inspeccione su vehículo, le recomendamos acudir a un técnico autorizado Mazda tan pronto
como sea posible.
ADVERTENCIA
Si la luz de advertencia del sistema de monitoreo de presión de aire de los neumáticos
se enciende o destella, o la advertencia sonora de presión de aire de los neumáticos
suena, disminuya la velocidad del vehículo inmediatamente y evite maniobras o
frenar bruscamente:
Si la luz de advertencia del sistema de monitoreo de presión de aire de los neumáticos
se enciende o destella, o la advertencia sonora de presión de aire de los neumáticos
suena, será peligroso conducir el vehículo a alta velocidad, o realizar maniobras o
frenar bruscamente. La maniobrabilidad del vehículo disminuirá y podría resultar en
un accidente.
Para determinar si tiene una pequeña pérdida o un neumático desinÀ ado,
estacione en un lugar seguro donde pueda veri¿ car visualmente la condición del
neumático y determine si tiene su¿ ciente aire para continuar hasta un lugar donde
se pueda agregar aire y el sistema monitorear de nuevo por un técnico experto,
le recomendamos un técnico autorizado Mazda o un centro de reparación de
neumáticos.
No ignore la luz de advertencia TPMS:
Ignorar la luz de advertencia TPMS es peligroso, incluso si sabe por que está
encendida. Haga que solucionen el problema lo antes posible antes de se convierta
en un problema mayor que pueda resultar en una falla del neumático y un accidente
serio.

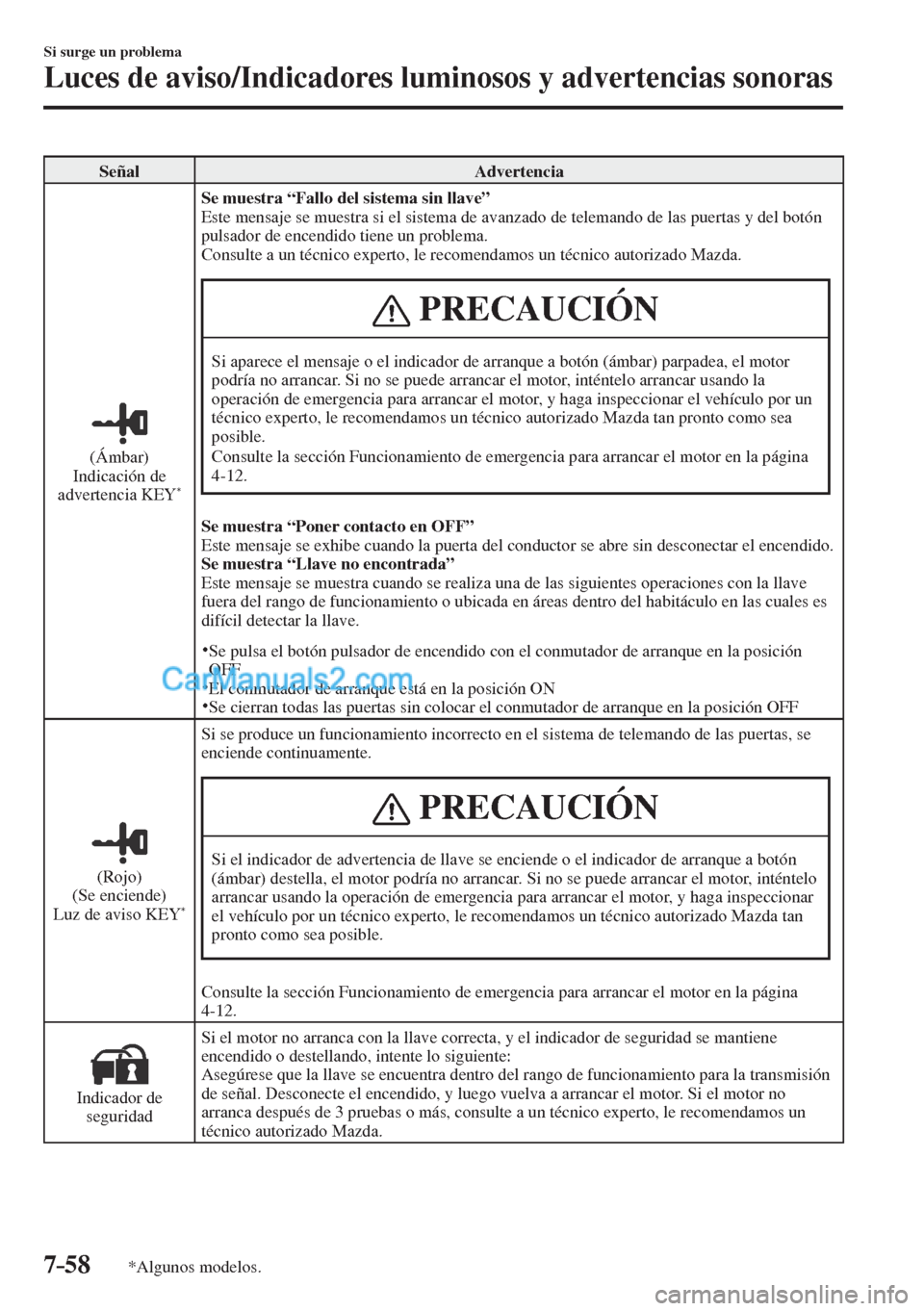

7–58
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


(Ámbar)
Indicación de
advertencia KEY
* Se muestra “Fallo del sistema sin llave”
Este mensaje se muestra si el sistema de avanzado de telemando de las puertas y del botón
pulsador de encendido tiene un problema.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
PRECAUCIÓN
Si aparece el mensaje o el indicador de arranque a botón (ámbar) parpadea, el motor
podría no arrancar. Si no se puede arrancar el motor, inténtelo arrancar usando la
operación de emergencia para arrancar el motor, y haga inspeccionar el vehículo por un
técnico experto, le recomendamos un técnico autorizado Mazda tan pronto como sea
posible.
Consulte la sección Funcionamiento de emergencia para arrancar el motor en la página
4-12 .
Se muestra “Poner contacto en OFF”
Este mensaje se exhibe cuando la puerta del conductor se abre sin desconectar el encendido.
Se muestra “Llave no encontrada”
Este mensaje se muestra cuando se realiza una de las siguientes operaciones con la llave
fuera del rango de funcionamiento o ubicada en áreas dentro del habitáculo en las cuales es
difícil detectar la llave.
Se pulsa el botón pulsador de encendido con el conmutador de arranque en la posición
OFF

El conmutador de arranque está en la posición ON
Se cierran todas las puertas sin colocar el conmutador de arranque en la posición OFF


(Rojo)
(Se enciende)
Luz de aviso KEY
* Si se produce un funcionamiento incorrecto en el sistema de telemando de las puertas, se
enciende continuamente.
PRECAUCIÓN
Si el indicador de advertencia de llave se enciende o el indicador de arranque a botón
(ámbar) destella, el motor podría no arrancar. Si no se puede arrancar el motor, inténtelo
arrancar usando la operación de emergencia para arrancar el motor, y haga inspeccionar
el vehículo por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
Consulte la sección Funcionamiento de emergencia para arrancar el motor en la página
4-12 .


Indicador de
seguridad Si el motor no arranca con la llave correcta, y el indicador de seguridad se mantiene
encendido o destellando, intente lo siguiente:
Asegúrese que la llave se encuentra dentro del rango de funcionamiento para la transmisión
de señal. Desconecte el encendido, y luego vuelva a arrancar el motor. Si el motor no
arranca después de 3 pruebas o más, consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda.

7–59
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


(Ámbar)
Advertencia i-stop
*
Cuando se enciende la luz
En las siguientes condiciones se podría indicar un problema en el sistema. Solicite la
inspección de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.
La luz no se enciende cuando el conmutador de arranque está en la posición ON.
La luz continúa encendida incluso si se ha pulsado el interruptor i-stop OFF con el motor
funcionando.
Cuando la luz parpadea
La luz continúa parpadeando si el sistema tiene un funcionamiento incorrecto. Solicite la
inspección de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.

(Ámbar)
Advertencia
del sistema de
control de luces de
carretera (HBC)
* La luz permanece encendida si hay un problema con el sistema. Solicite la inspección de su
vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.
NOTA
Si el área del parabrisas frente a la cámara sensora hacia adelante (FSC) está empañada
o obstruida, se enciende la luz temporalmente. Si se enciende la luz, podría haber un
problema con el sistema.


(Ámbar)
Advertencia
de faros LED
adaptativos (ALH)
* La luz permanece encendida si hay un problema con el sistema. Solicite la inspección de su
vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.
NOTA
Si el área del parabrisas frente a la cámara sensora hacia adelante (FSC) está empañada
o obstruida, se enciende la luz temporalmente. Si se enciende la luz, podría haber un
problema con el sistema.


Indicación de
advertencia de
monitoreo de punto
ciego (BSM)
*
Esta luz se enciende si hay un malfuncionamiento en el monitoreo de punto ciego (BSM). Solicite
la inspección de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.
NOTA
Si el vehículo es conducido en un camino con poco tránsito y pocos vehículos que los
sensores de radar puedan detectar, el sistema podría hacer un pausa. Sin embargo, esto
no indica un malfuncionamiento.


Indicador de
monitoreo de punto
ciego (BSM) OFF
* En las siguientes condiciones se podría indicar un problema en el sistema.
Solicite la inspección de su vehículo a un técnico experto, le recomendamos un técnico
autorizado Mazda.
La luz no se enciende cuando el conmutador de arranque está en la posición ON.
La luz permanece encendida incluso cuando se pueda usar el sistema de monitoreo de
punto ciego (BSM).

La luz se enciende mientras conduce el vehículo.
NOTA
Si el vehículo es conducido en una carretera con poco tránsito y menos vehículos de los
que los sensores de radar puedan detectar, el sistema podría hacer un pausa (el indicador
de control de puntos ciegos (BSM) OFF en el panel de instrumentos se encenderá). Sin
embargo, esto no indica un malfuncionamiento.

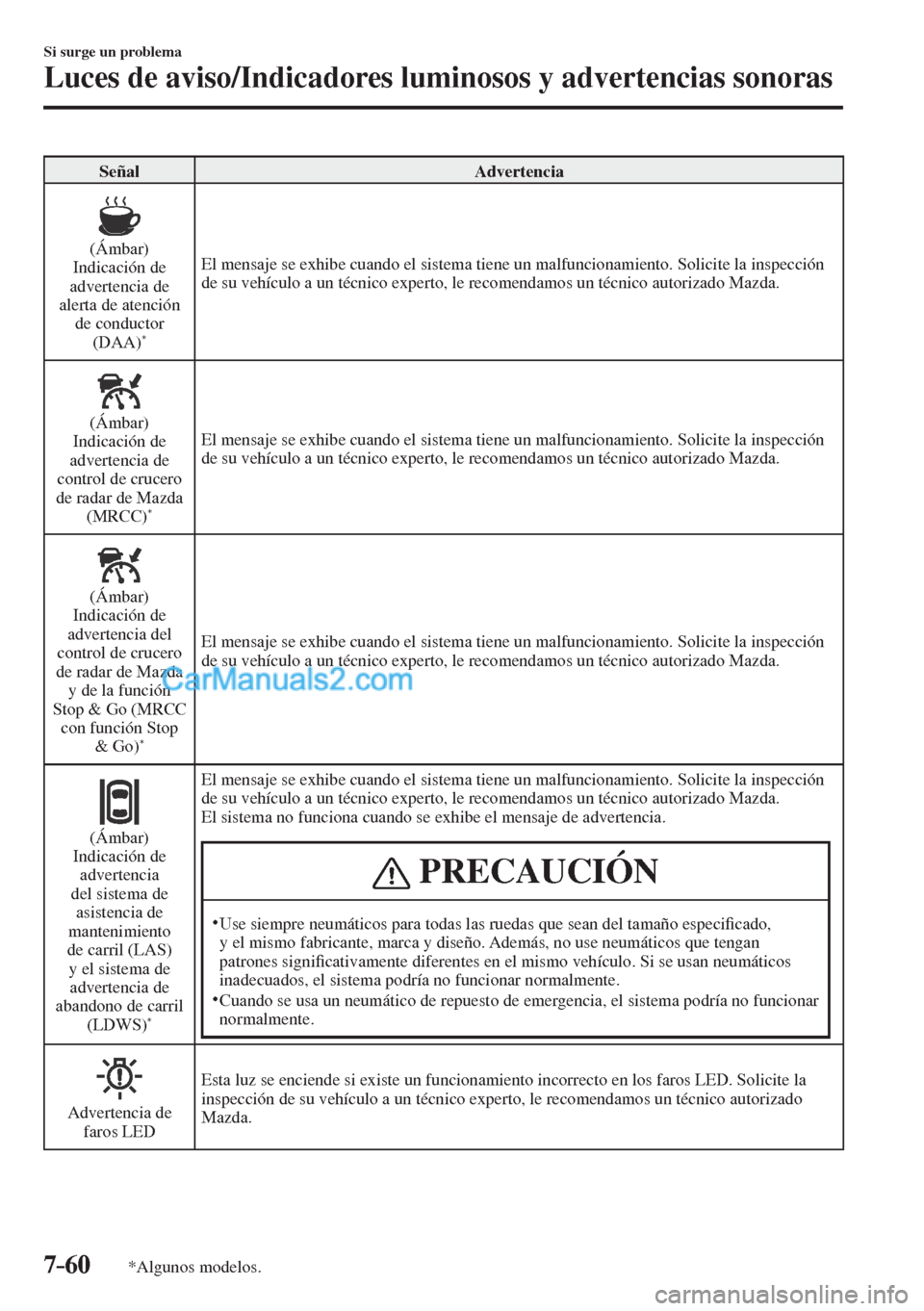

7–60
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


(Ámbar)
Indicación de
advertencia de
alerta de atención
de conductor
(DAA)
* El mensaje se exhibe cuando el sistema tiene un malfuncionamiento. Solicite la inspección
de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.


(Ámbar)
Indicación de
advertencia de
control de crucero
de radar de Mazda
(MRCC)
* El mensaje se exhibe cuando el sistema tiene un malfuncionamiento. Solicite la inspección
de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.


(Ámbar)
Indicación de
advertencia del
control de crucero
de radar de Mazda
y de la función
Stop & Go (MRCC
con función Stop
& Go)
* El mensaje se exhibe cuando el sistema tiene un malfuncionamiento. Solicite la inspección
de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.


(Ámbar)
Indicación de
advertencia
del sistema de
asistencia de
mantenimiento
de carril (LAS)
y el sistema de
advertencia de
abandono de carril
(LDWS)
* El mensaje se exhibe cuando el sistema tiene un malfuncionamiento. Solicite la inspección
de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.
El sistema no funciona cuando se exhibe el mensaje de advertencia.
PRECAUCIÓN
Use siempre neumáticos para todas las ruedas que sean del tamaño especi¿ cado,
y el mismo fabricante, marca y diseño. Además, no use neumáticos que tengan
patrones signi¿ cativamente diferentes en el mismo vehículo. Si se usan neumáticos
inadecuados, el sistema podría no funcionar normalmente.

Cuando se usa un neumático de repuesto de emergencia, el sistema podría no funcionar
normalmente.


Advertencia de
faros LED Esta luz se enciende si existe un funcionamiento incorrecto en los faros LED. Solicite la
inspección de su vehículo a un técnico experto, le recomendamos un técnico autorizado
Mazda.

7–61
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Tomar medidas
Tome la medida adecuada y veri¿ que que la luz de aviso está apagada.

Señal Advertencia Medidas a tomar


(Ámbar)
Advertencia del soporte
de freno inteligente/
soporte de freno de ciudad
inteligente (SBS/SCBS)
* La luz se enciende si el parabrisas o el sensor
de radar están sucios o hay un funcionamiento
incorrecto en el sistema. Ve r i¿ que la razón por la cual la
luz de aviso se enciende en la
exhibición central.
Si la razón por la cual la luz de
aviso se enciende es debido a que
el parabrisas está sucio, limpie el
parabrisas.
Si la luz de aviso se enciende
debido a que un sensor de radar
está sucio, limpie el emblema
delantero.
Por cualquier otra razón, haga
inspeccionar el vehículo en un
técnico experto, le recomendamos
un técnico autorizado Mazda.


Indicación de advertencia/
advertencia de nivel bajo
de combustible La luz se enciende cuando el combustible
restante es de 9,0 litros. NOTA
La iluminación puede variar debido a que el
combustible dentro del tanque se mueve de
acuerdo a las condiciones de conducción y la
posición del vehículo. Agregue combustible.


Advertencia de 120km/h * La advertencia de 120 km/h se enciende cuando
la velocidad del vehículo excede los 120 km/h. Baje la velocidad del vehículo.

7–62
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia Medidas a tomar


Luz de aviso del cinturón
de seguridad (Asiento
delantero) Si el asiento del conductor o el pasajero están
ocupados y no se abrochan los cinturones de
seguridad cuando el conmutador de arranque está
en la posición ON, la luz de aviso del cinturón de
seguridad permanecerá encendida.
Si el cinturón de seguridad del conductor o del
acompañante no está abrochado (solo cuando
el asiento del acompañante está ocupado) y el
vehículo se conduce a más de 20 km/h, parpadeará
la luz de advertencia. Después de un corto tiempo,
la luz de aviso deja de parpadear, pero permanece
encendida. Si un cinturón de seguridad permanece
desabrochado, la luz de aviso parpadea otra vez
por un determinado período de tiempo.
NOTA
Si se desabrocha el cinturón de seguridad
del conductor o el acompañante después de
que la luz de advertencia se encienda, y la
velocidad del vehículo exceda los
20 km/h, la luz de advertencia parpadeará y
la advertencia sonora se volverá a activar.

Colocar objetos pesados en el asiento del
acompañante podría producir que la función
de advertencia de cinturón de seguridad del
acompañante funcione dependiendo del peso
del objeto.

Para permitir que el sensor de peso del
almohadón del acompañante funcione
correctamente, no coloque nada ni se siente
en un almohadón adicional en el asiento del
acompañante. El sensor puede no funcionar
correctamente debido a que el almohadón
adicional puede causar interferencias en el
sensor.

Si se sienta un niño pequeño en el asiento
del acompañante, la luz de advertencia
podría no funcionar. Abroche los cinturones de
seguridad.


(Rojo)
Advertencia de cinturón
de seguridad (Asiento
trasero)
* Si los cinturones de seguridad traseros no están
abrochados cuando se coloca el conmutador de
arranque en la posición ON, el conductor y el
pasajero serán alertados mediante la luz de aviso.
La luz de aviso funciona incluso cuando no haya
ningún pasajero sentado en el asiento trasero.
NOTA
Si un cinturón de seguridad trasero no se
utiliza durante un período especí¿ co de
tiempo después de que el motor ha arrancado,
la luz de advertencia se apagará. Abroche los cinturones de
seguridad.
