7–43
Si surge un problema

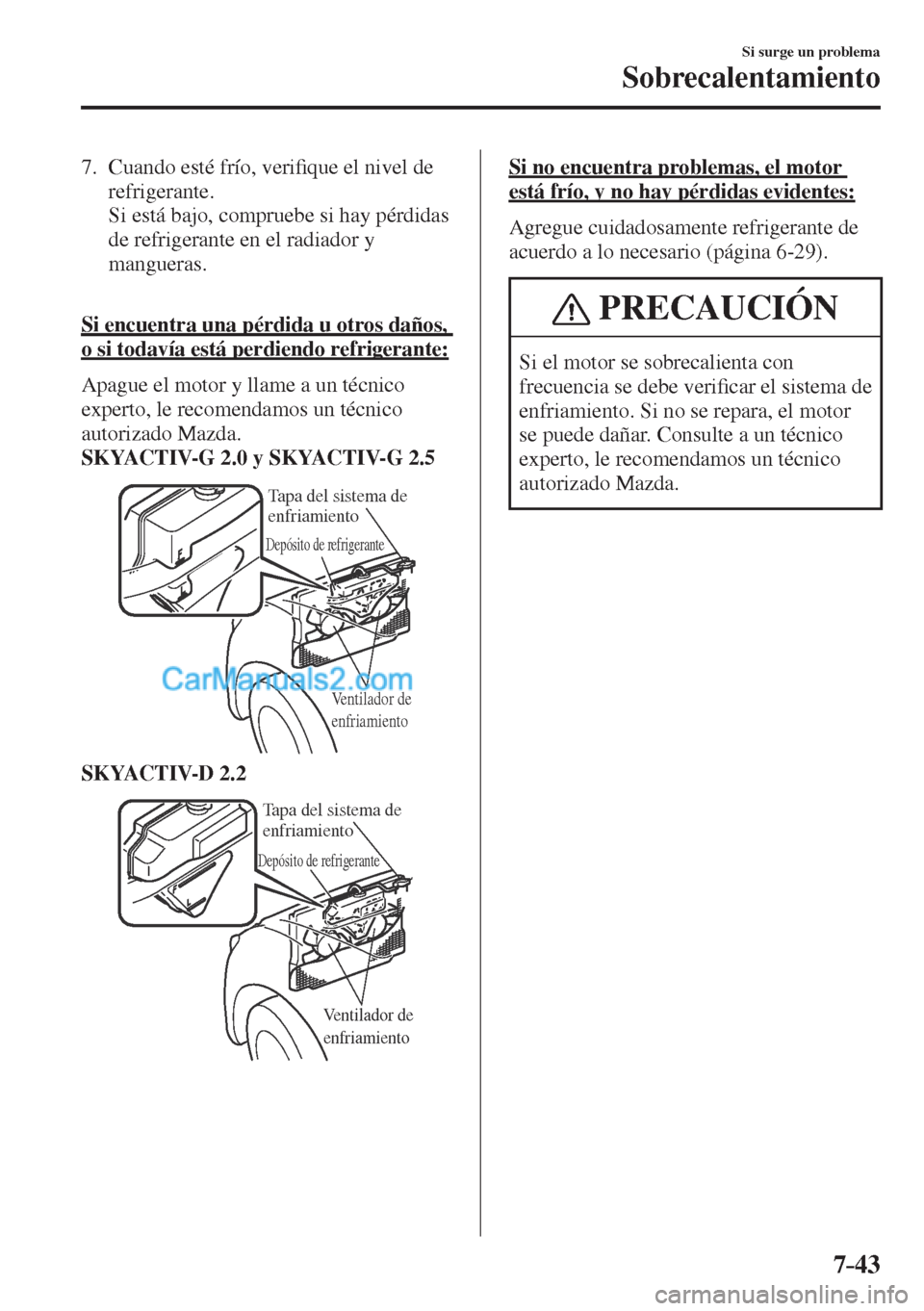

Sobrecalentamiento
7. Cuando esté frío, veri¿ que el nivel de
refrigerante.
Si está bajo, compruebe si hay pérdidas
de refrigerante en el radiador y
mangueras.


Si encuentra una pérdida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
SKYACTIV-G 2.0 y SKYACTIV-G 2.5

Tapa del sistema de
enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento

SKYACTIV-D 2.2

Tapa del sistema de
enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento

Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-29 ).
PRECAUCIÓN
Si el motor se sobrecalienta con
frecuencia se debe veri¿ car el sistema de
enfriamiento. Si no se repara, el motor
se puede dañar. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.

7–44
Si surge un problema

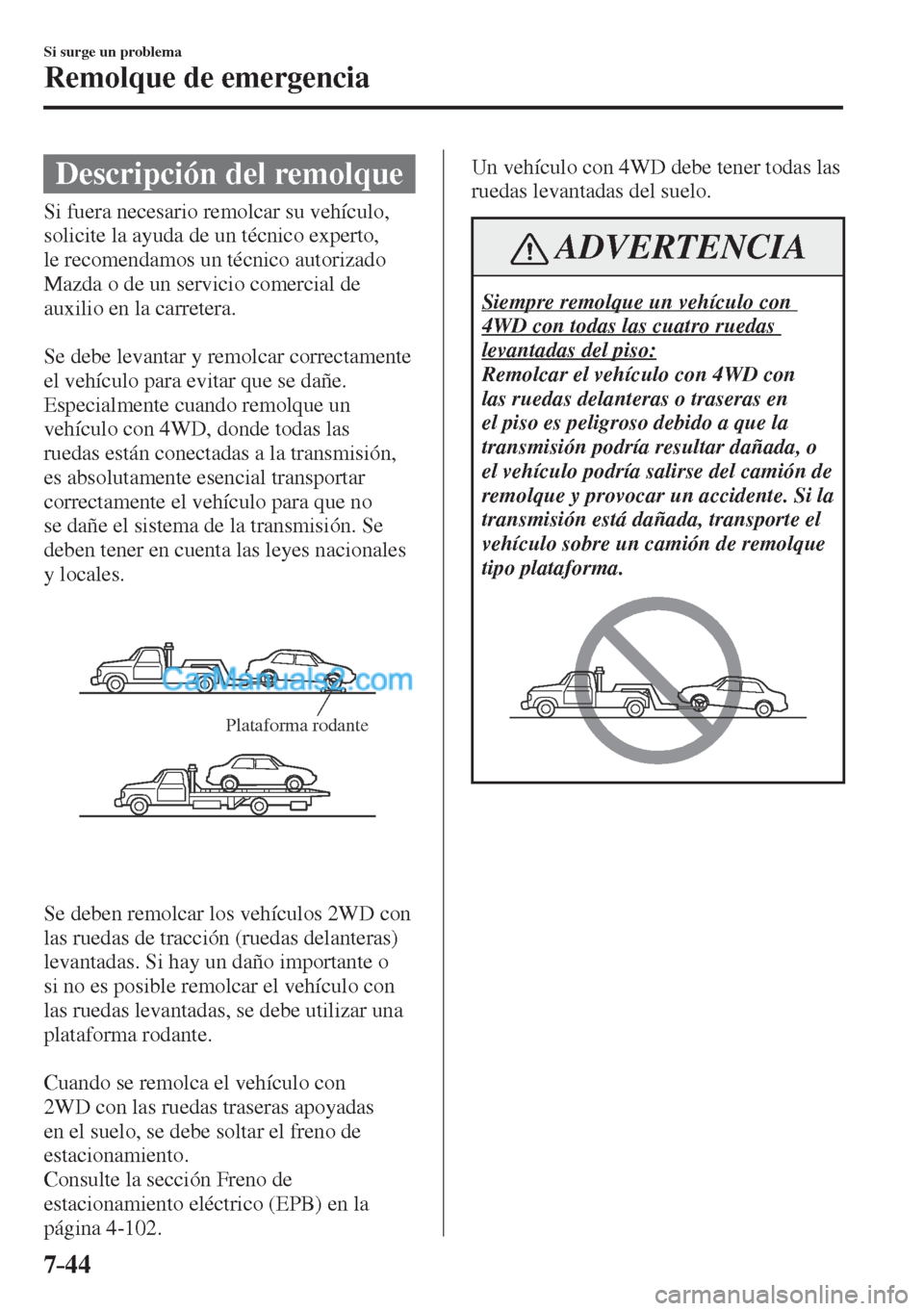

Remolque de emergencia
Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto,
le recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.

Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las
ruedas están conectadas a la transmisión,
es absolutamente esencial transportar
correctamente el vehículo para que no
se dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.

Plataforma rodante


Se deben remolcar los vehículos 2WD con
las ruedas de tracción (ruedas delanteras)
levantadas. Si hay un daño importante o
si no es posible remolcar el vehículo con
las ruedas levantadas, se debe utilizar una
plataforma rodante.

Cuando se remolca el vehículo con
2WD con las ruedas traseras apoyadas
en el suelo, se debe soltar el freno de
estacionamiento.
Consulte la sección Freno de
estacionamiento eléctrico (EPB) en la
página 4-102 . Un vehículo con 4WD debe tener todas las
ruedas levantadas del suelo.
ADVERTENCIA
Siempre remolque un vehículo con
4WD con todas las cuatro ruedas
levantadas del piso:
Remolcar el vehículo con 4WD con
las ruedas delanteras o traseras en
el piso es peligroso debido a que la
transmisión podría resultar dañada, o
el vehículo podría salirse del camión de
remolque y provocar un accidente. Si la
transmisión está dañada, transporte el
vehículo sobre un camión de remolque
tipo plataforma.

7–45
Si surge un problema
Remolque de emergencia

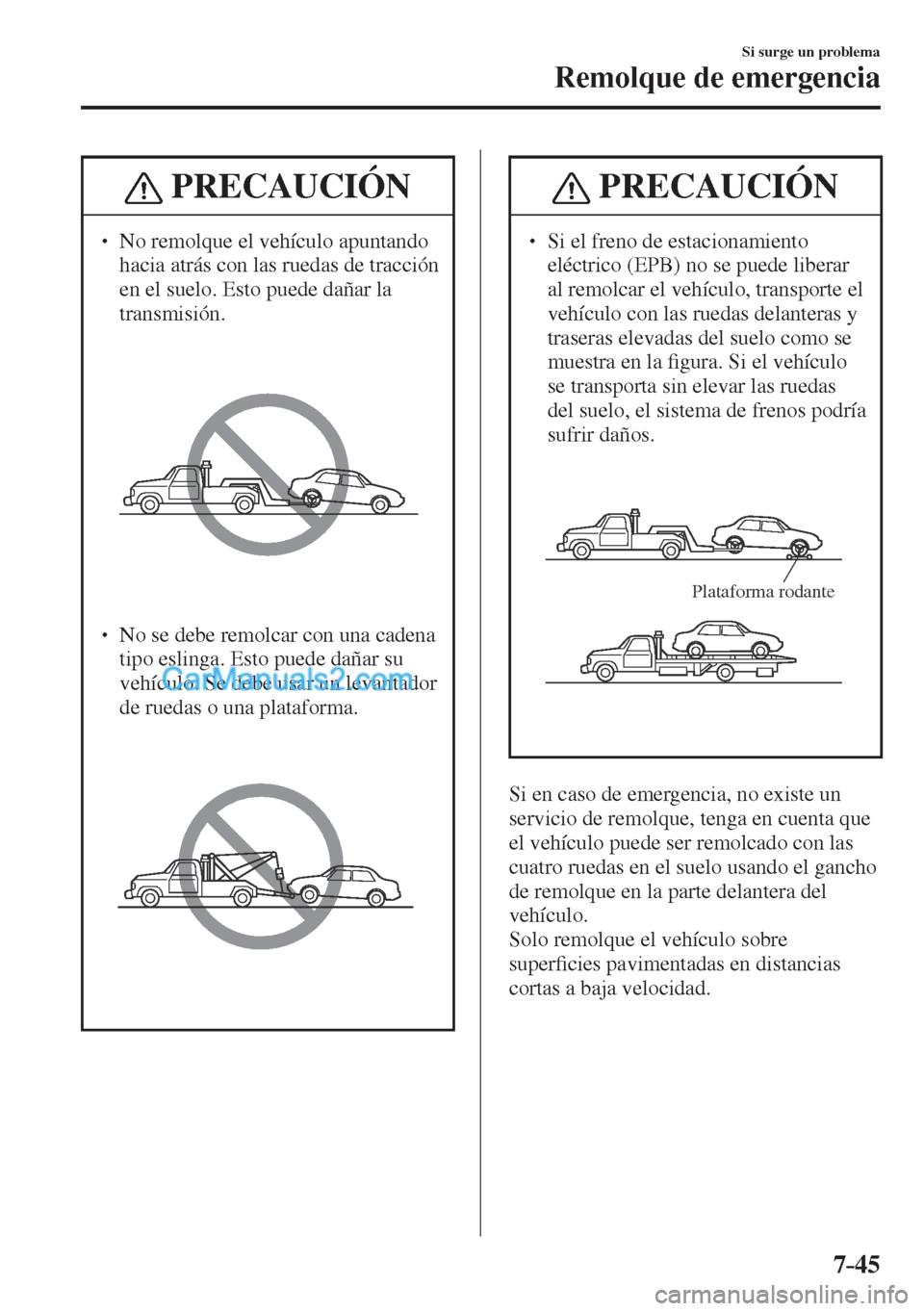

PRECAUCIÓN
  No remolque el vehículo apuntando
hacia atrás con las ruedas de tracción
en el suelo. Esto puede dañar la
transmisión.
  No se debe remolcar con una cadena
tipo eslinga. Esto puede dañar su
vehículo. Se debe usar un levantador
de ruedas o una plataforma.

PRECAUCIÓN
  Si el freno de estacionamiento
eléctrico (EPB) no se puede liberar
al remolcar el vehículo, transporte el
vehículo con las ruedas delanteras y
traseras elevadas del suelo como se
muestra en la ¿ gura. Si el vehículo
se transporta sin elevar las ruedas
del suelo, el sistema de frenos podría
sufrir daños.
Plataforma rodante

Si en caso de emergencia, no existe un
servicio de remolque, tenga en cuenta que
el vehículo puede ser remolcado con las
cuatro ruedas en el suelo usando el gancho
de remolque en la parte delantera del
vehículo.
Solo remolque el vehículo sobre
super¿ cies pavimentadas en distancias
cortas a baja velocidad.

7–46
Si surge un problema
Remolque de emergencia

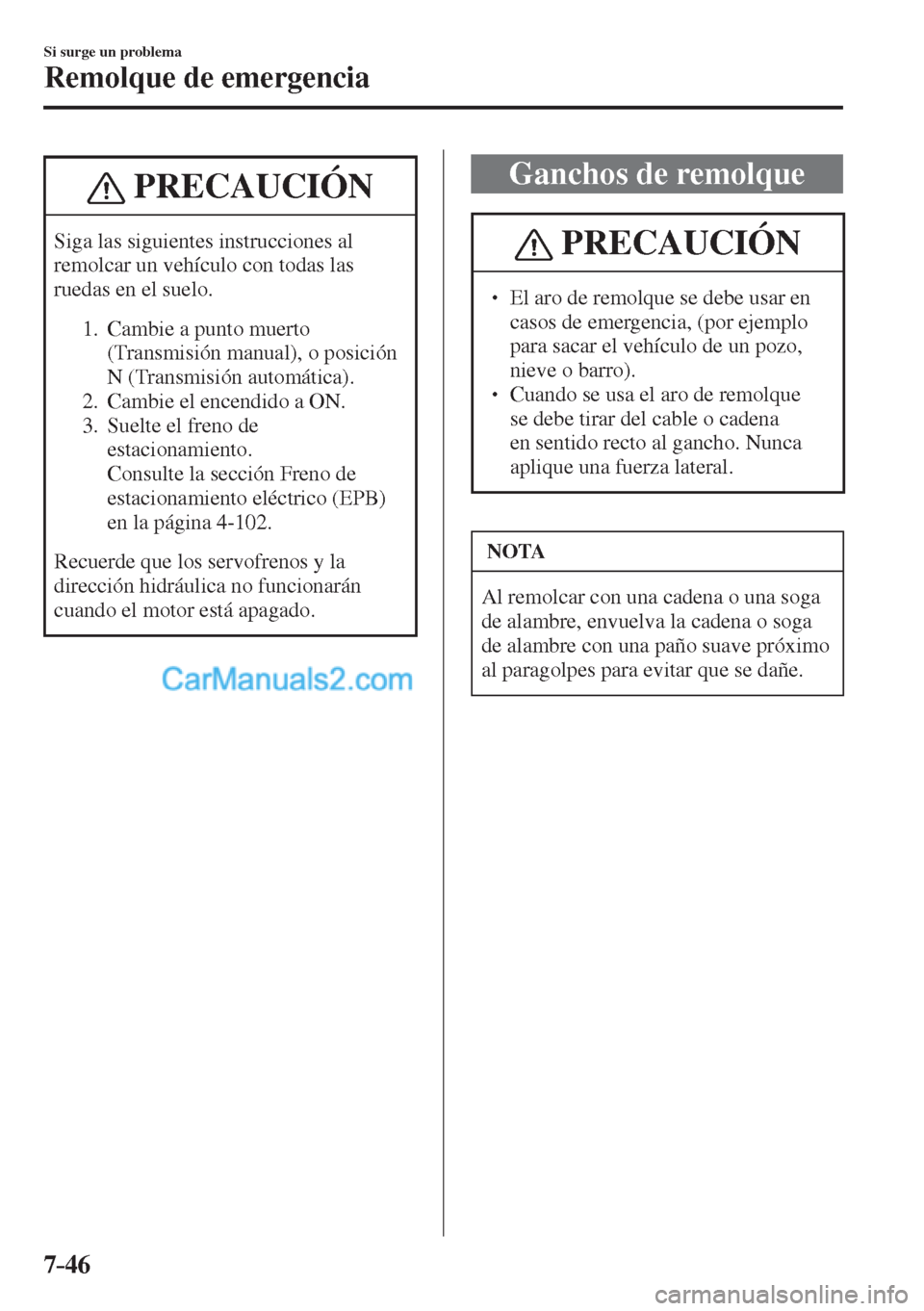

PRECAUCIÓN
Siga las siguientes instrucciones al
remolcar un vehículo con todas las
ruedas en el suelo.

1. Cambie a punto muerto
(Transmisión manual), o posición
N (Transmisión automática).
2. Cambie el encendido a ON.
3. Suelte el freno de
estacionamiento.
 Consulte la sección Freno de
estacionamiento eléctrico (EPB)
en la página 4-102 .

Recuerde que los servofrenos y la
dirección hidráulica no funcionarán
cuando el motor está apagado.
Ganchos de remolque
PRECAUCIÓN
  El aro de remolque se debe usar en
casos de emergencia, (por ejemplo
para sacar el vehículo de un pozo,
nieve o barro).
  Cuando se usa el aro de remolque
se debe tirar del cable o cadena
en sentido recto al gancho. Nunca
aplique una fuerza lateral.
NOTA
Al remolcar con una cadena o una soga
de alambre, envuelva la cadena o soga
de alambre con una paño suave próximo
al paragolpes para evitar que se dañe.

7–47
Si surge un problema
Remolque de emergencia

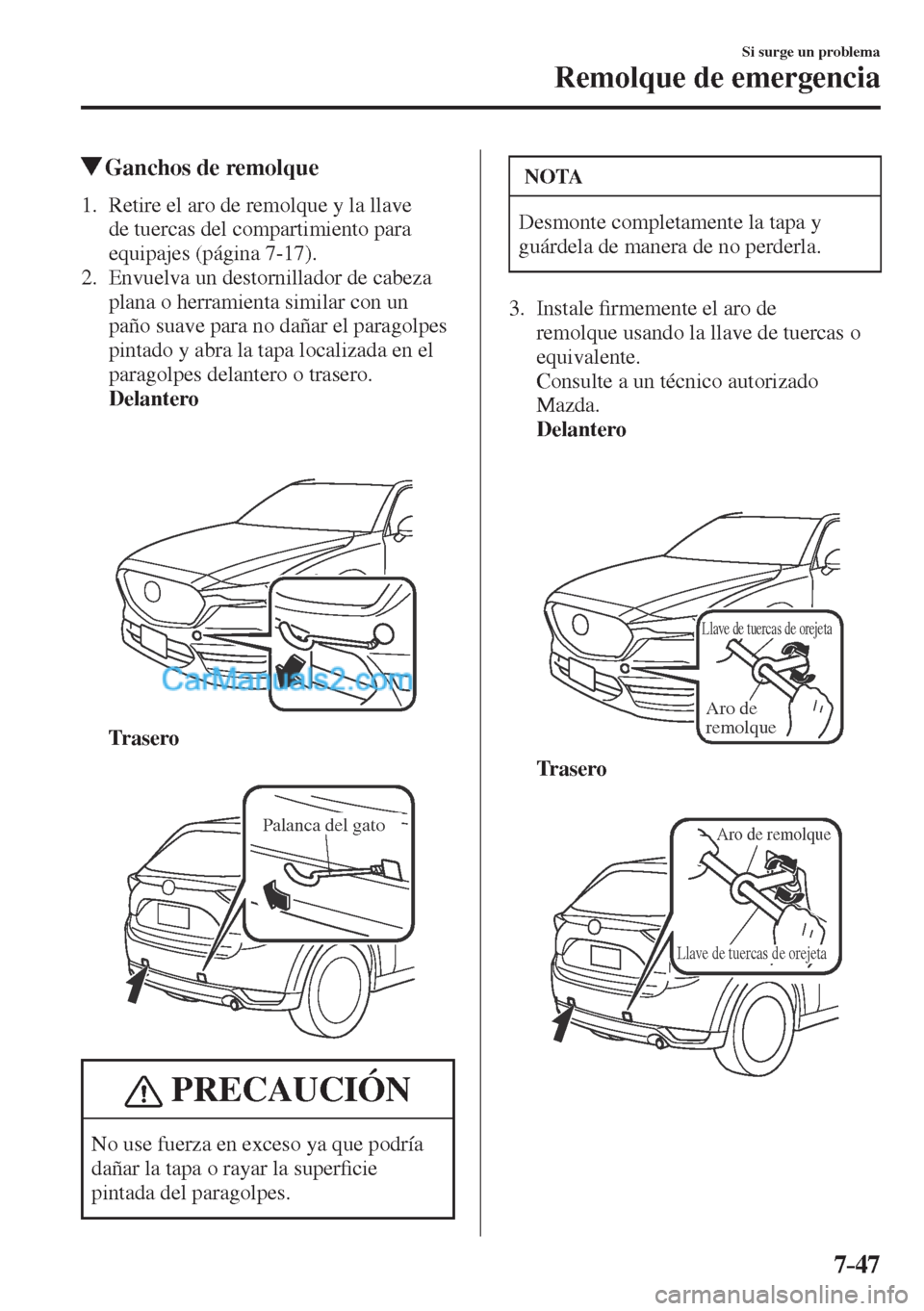

Ganchos de remolque
1. Retire el aro de remolque y la llave
de tuercas del compartimiento para
equipajes (página 7-17 ).
2. Envuelva un destornillador de cabeza
plana o herramienta similar con un
paño suave para no dañar el paragolpes
pintado y abra la tapa localizada en el
paragolpes delantero o trasero.
Delantero



Trasero


Palanca del gato

PRECAUCIÓN
No use fuerza en exceso ya que podría
dañar la tapa o rayar la super¿ cie
pintada del paragolpes.
NOTA
Desmonte completamente la tapa y
guárdela de manera de no perderla.
3. Instale ¿ rmemente el aro de
remolque usando la llave de tuercas o
equivalente.
Consulte a un técnico autorizado
Mazda.
Delantero


Llave de tuercas de orejeta
Aro de
remolque

Trasero


Aro de remolque
Llave de tuercas de orejeta

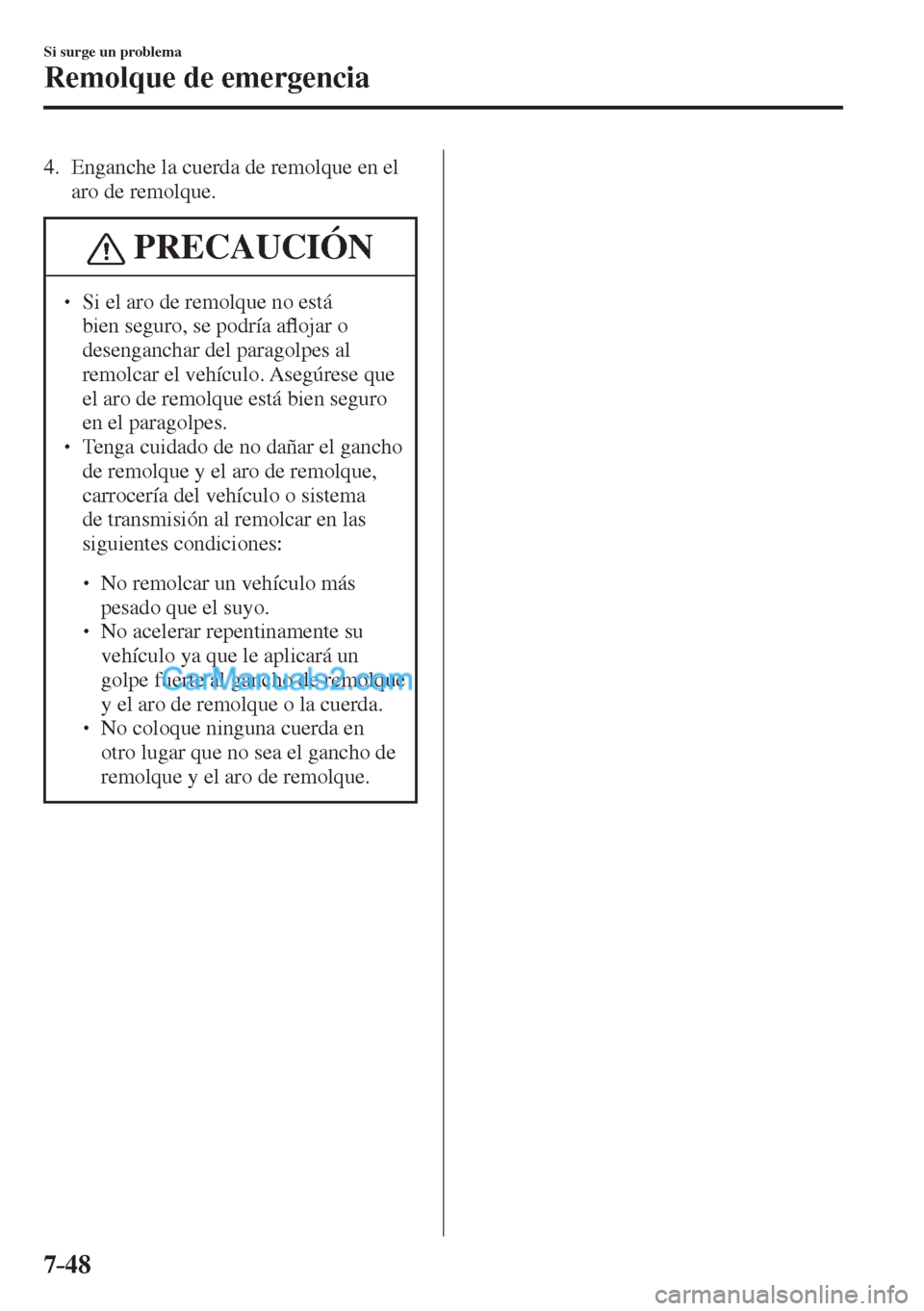

7–48
Si surge un problema
Remolque de emergencia
4. Enganche la cuerda de remolque en el
aro de remolque.
PRECAUCIÓN
  Si el aro de remolque no está
bien seguro, se podría aÀ ojar o
desenganchar del paragolpes al
remolcar el vehículo. Asegúrese que
el aro de remolque está bien seguro
en el paragolpes.
  Tenga cuidado de no dañar el gancho
de remolque y el aro de remolque,
carrocería del vehículo o sistema
de transmisión al remolcar en las
siguientes condiciones:



 No remolcar un vehículo más
pesado que el suyo.



 No acelerar repentinamente su
vehículo ya que le aplicará un
golpe fuerte al gancho de remolque
y el aro de remolque o la cuerda.



 No coloque ninguna cuerda en
otro lugar que no sea el gancho de
remolque y el aro de remolque.

7–49
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras

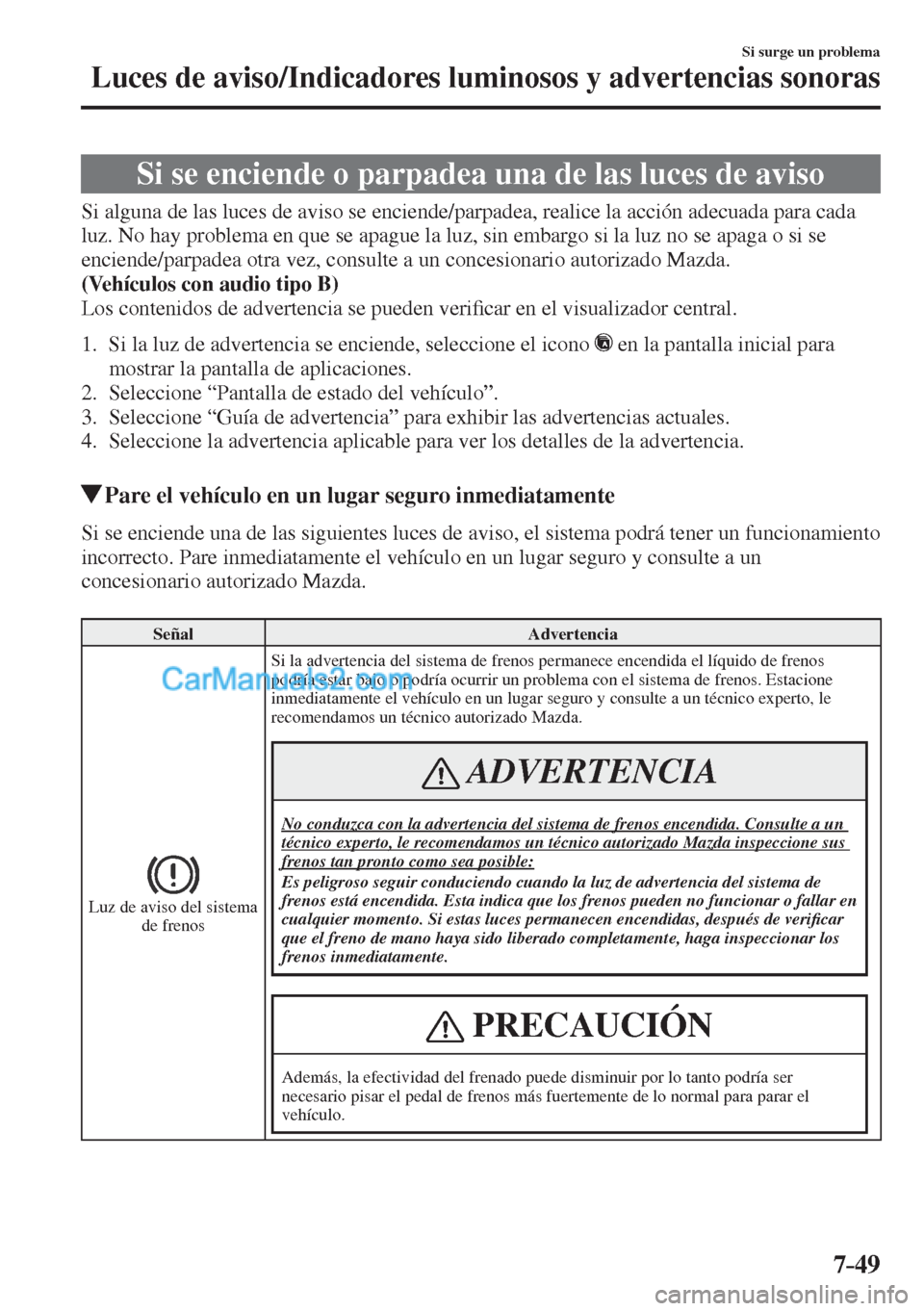

Si se enciende o parpadea una de las luces de aviso
Si alguna de las luces de aviso se enciende/parpadea, realice la acción adecuada para cada
luz. No hay problema en que se apague la luz, sin embargo si la luz no se apaga o si se
enciende/parpadea otra vez, consulte a un concesionario autorizado Mazda.
(Vehículos con audio tipo B)
Los contenidos de advertencia se pueden veri¿ car en el visualizador central.

1. Si la luz de advertencia se enciende, seleccione el icono en la pantalla inicial para
mostrar la pantalla de aplicaciones.
2. Seleccione “Pantalla de estado del vehículo”.
3. Seleccione “Guía de advertencia” para exhibir las advertencias actuales.
4. Seleccione la advertencia aplicable para ver los detalles de la advertencia.

Pare el vehículo en un lugar seguro inmediatamente
Si se enciende una de las siguientes luces de aviso, el sistema podrá tener un funcionamiento
incorrecto. Pare inmediatamente el vehículo en un lugar seguro y consulte a un
concesionario autorizado Mazda.

Señal Advertencia


Luz de aviso del sistema
de frenos Si la advertencia del sistema de frenos permanece encendida el líquido de frenos
podría estar bajo o podría ocurrir un problema con el sistema de frenos. Estacione
inmediatamente el vehículo en un lugar seguro y consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
ADVERTENCIA
No conduzca con la advertencia del sistema de frenos encendida. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda inspeccione sus
frenos tan pronto como sea posible:
Es peligroso seguir conduciendo cuando la luz de advertencia del sistema de
frenos está encendida. Esta indica que los frenos pueden no funcionar o fallar en
cualquier momento. Si estas luces permanecen encendidas, después de veri¿ car
que el freno de mano haya sido liberado completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCIÓN
Además, la efectividad del frenado puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más fuertemente de lo normal para parar el
vehículo.

7–50
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras

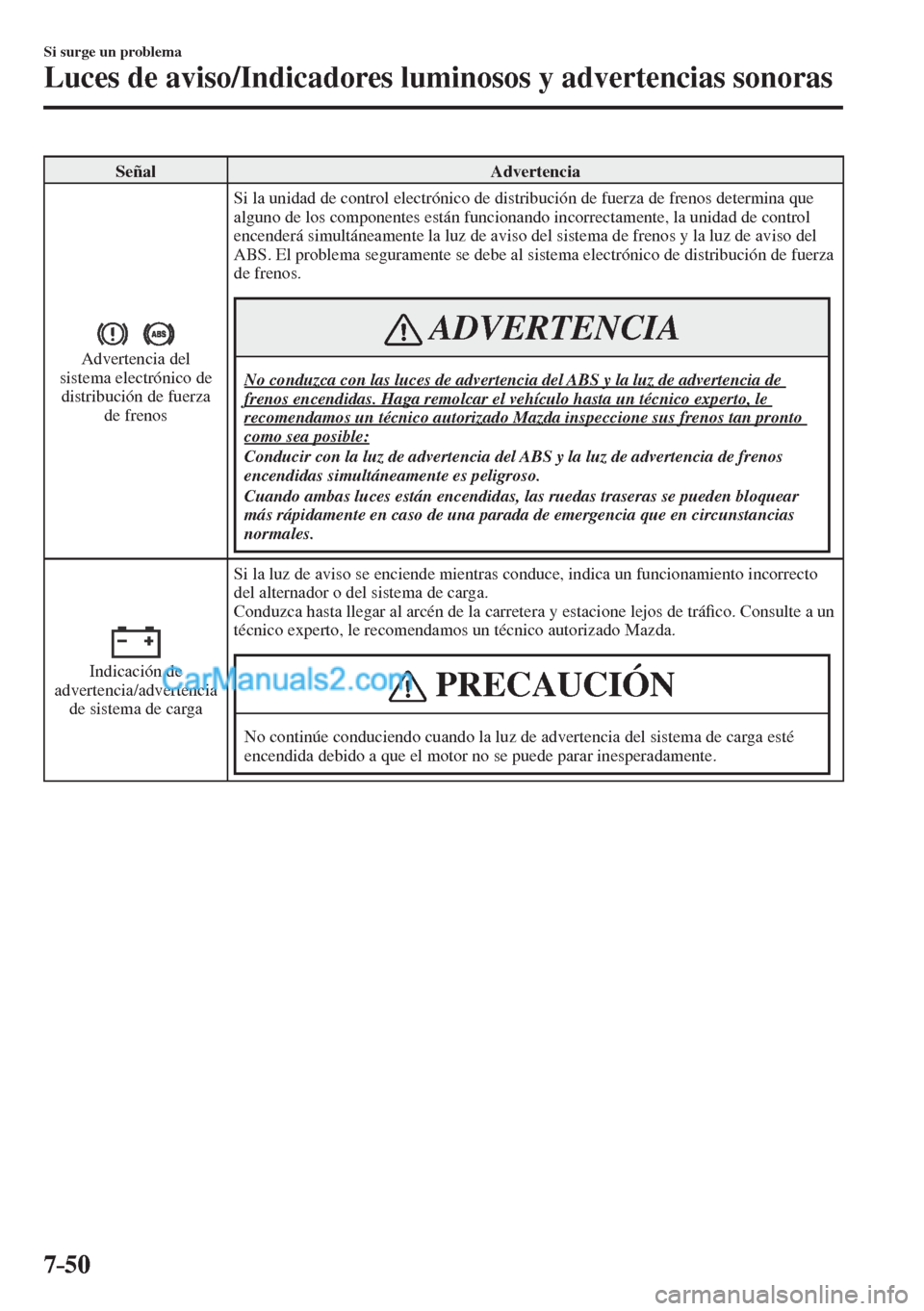

Señal Advertencia


Advertencia del
sistema electrónico de
distribución de fuerza
de frenos Si la unidad de control electrónico de distribución de fuerza de frenos determina que
alguno de los componentes están funcionando incorrectamente, la unidad de control
encenderá simultáneamente la luz de aviso del sistema de frenos y la luz de aviso del
ABS. El problema seguramente se debe al sistema electrónico de distribución de fuerza
de frenos. ADVERTENCIA
No conduzca con las luces de advertencia del ABS y la luz de advertencia de
frenos encendidas. Haga remolcar el vehículo hasta un técnico experto, le
recomendamos un técnico autorizado Mazda inspeccione sus frenos tan pronto
como sea posible:
Conducir con la luz de advertencia del ABS y la luz de advertencia de frenos
encendidas simultáneamente es peligroso.
Cuando ambas luces están encendidas, las ruedas traseras se pueden bloquear
más rápidamente en caso de una parada de emergencia que en circunstancias
normales.


Indicación de
advertencia/advertencia
de sistema de carga Si la luz de aviso se enciende mientras conduce, indica un funcionamiento incorrecto
del alternador o del sistema de carga.
Conduzca hasta llegar al arcén de la carretera y estacione lejos de trá¿ co. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
PRECAUCIÓN
No continúe conduciendo cuando la luz de advertencia del sistema de carga esté
encendida debido a que el motor no se puede parar inesperadamente.

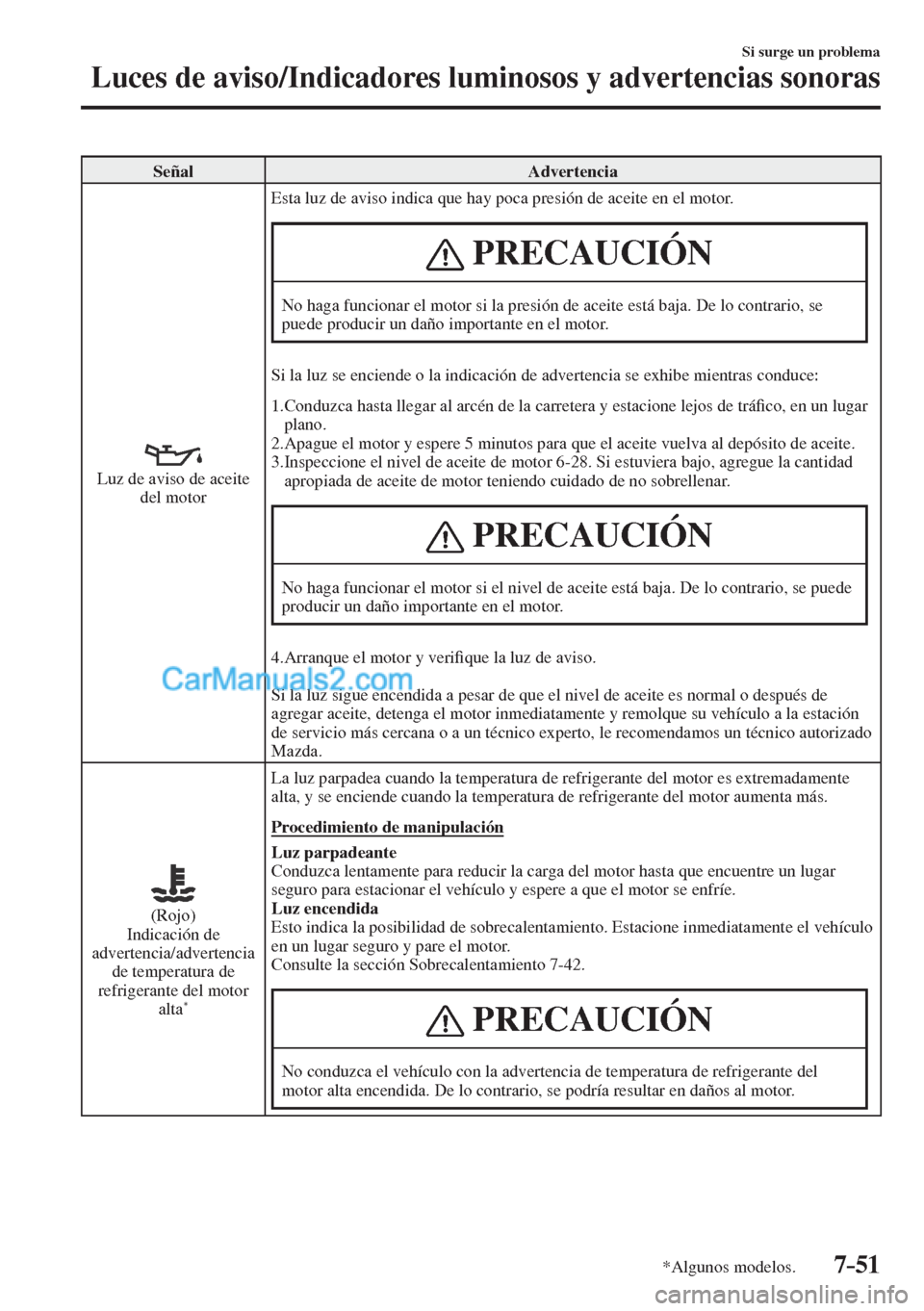

7–51
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


Luz de aviso de aceite
del motor Esta luz de aviso indica que hay poca presión de aceite en el motor.
PRECAUCIÓN
No haga funcionar el motor si la presión de aceite está baja. De lo contrario, se
puede producir un daño importante en el motor.
Si la luz se enciende o la indicación de advertencia se exhibe mientras conduce:
1. Conduzca hasta llegar al arcén de la carretera y estacione lejos de trá¿ co, en un lugar
plano.
2. Apague el motor y espere 5 minutos para que el aceite vuelva al depósito de aceite.
3. Inspeccione el nivel de aceite de motor 6-28 . Si estuviera bajo, agregue la cantidad
apropiada de aceite de motor teniendo cuidado de no sobrellenar.
PRECAUCIÓN
No haga funcionar el motor si el nivel de aceite está baja. De lo contrario, se puede
producir un daño importante en el motor.
4. Arranque el motor y veri¿ que la luz de aviso.

Si la luz sigue encendida a pesar de que el nivel de aceite es normal o después de
agregar aceite, detenga el motor inmediatamente y remolque su vehículo a la estación
de servicio más cercana o a un técnico experto, le recomendamos un técnico autorizado
Mazda.


(Rojo)
Indicación de
advertencia/advertencia
de temperatura de
refrigerante del motor
alta
*
La luz parpadea cuando la temperatura de refrigerante del motor es extremadamente
alta, y se enciende cuando la temperatura de refrigerante del motor aumenta más.
Procedimiento de manipulación
Luz parpadeante
Conduzca lentamente para reducir la carga del motor hasta que encuentre un lugar
seguro para estacionar el vehículo y espere a que el motor se enfríe.
Luz encendida
Esto indica la posibilidad de sobrecalentamiento. Estacione inmediatamente el vehículo
en un lugar seguro y pare el motor.
Consulte la sección Sobrecalentamiento 7-42 .
PRECAUCIÓN
No conduzca el vehículo con la advertencia de temperatura de refrigerante del
motor alta encendida. De lo contrario, se podría resultar en daños al motor.

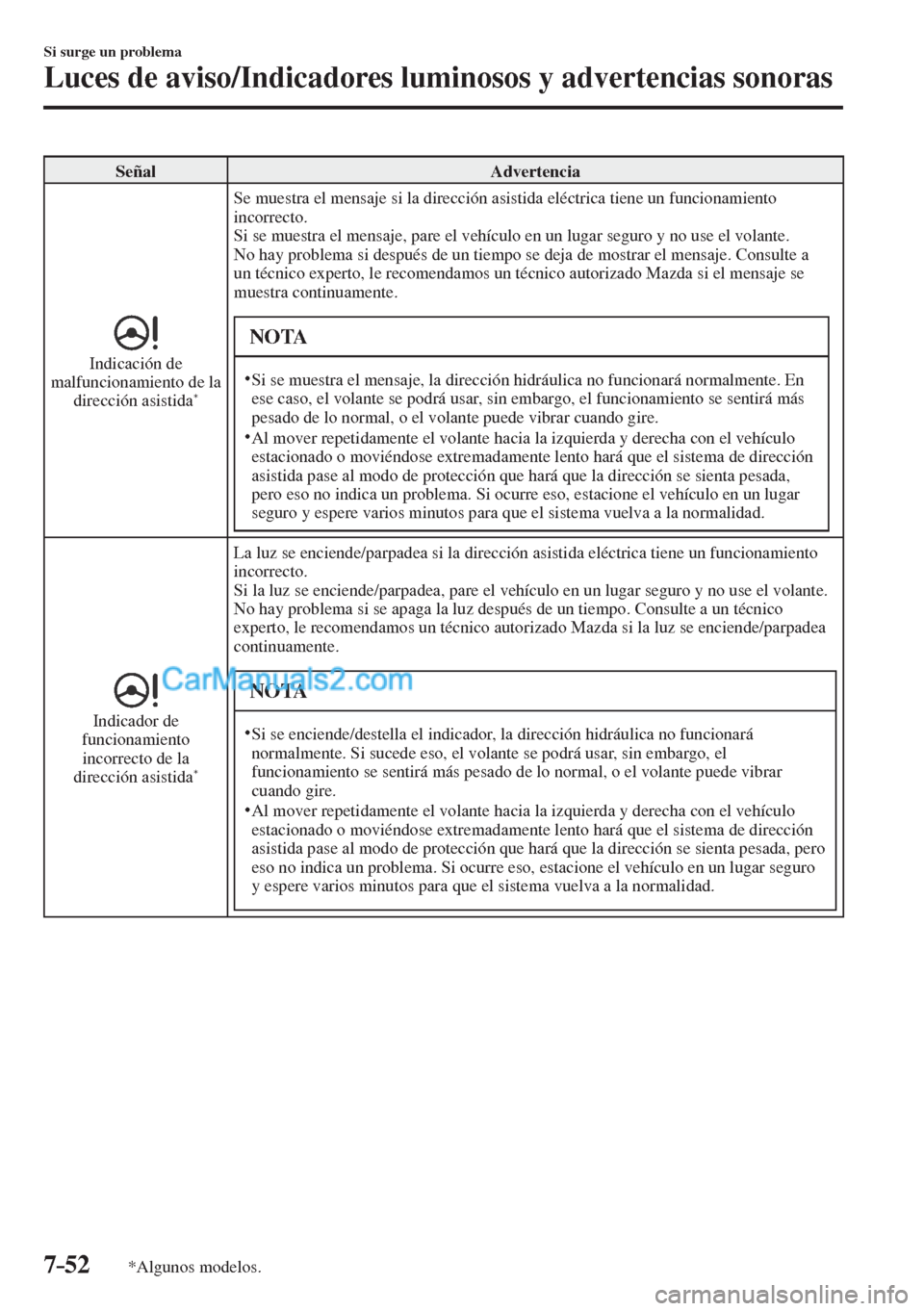

7–52
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
*Algunos modelos.
Señal Advertencia


Indicación de
malfuncionamiento de la
dirección asistida
* Se muestra el mensaje si la dirección asistida eléctrica tiene un funcionamiento
incorrecto.
Si se muestra el mensaje, pare el vehículo en un lugar seguro y no use el volante.
No hay problema si después de un tiempo se deja de mostrar el mensaje. Consulte a
un técnico experto, le recomendamos un técnico autorizado Mazda si el mensaje se
muestra continuamente.
NOTA
Si se muestra el mensaje, la dirección hidráulica no funcionará normalmente. En
ese caso, el volante se podrá usar, sin embargo, el funcionamiento se sentirá más
pesado de lo normal, o el volante puede vibrar cuando gire.

Al mover repetidamente el volante hacia la izquierda y derecha con el vehículo
estacionado o moviéndose extremadamente lento hará que el sistema de dirección
asistida pase al modo de protección que hará que la dirección se sienta pesada,
pero eso no indica un problema. Si ocurre eso, estacione el vehículo en un lugar
seguro y espere varios minutos para que el sistema vuelva a la normalidad.


Indicador de
funcionamiento
incorrecto de la
dirección asistida
* La luz se enciende/parpadea si la dirección asistida eléctrica tiene un funcionamiento
incorrecto.
Si la luz se enciende/parpadea, pare el vehículo en un lugar seguro y no use el volante.
No hay problema si se apaga la luz después de un tiempo. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda si la luz se enciende/parpadea
continuamente.
NOTA
Si se enciende/destella el indicador, la dirección hidráulica no funcionará
normalmente. Si sucede eso, el volante se podrá usar, sin embargo, el
funcionamiento se sentirá más pesado de lo normal, o el volante puede vibrar
cuando gire.

Al mover repetidamente el volante hacia la izquierda y derecha con el vehículo
estacionado o moviéndose extremadamente lento hará que el sistema de dirección
asistida pase al modo de protección que hará que la dirección se sienta pesada, pero
eso no indica un problema. Si ocurre eso, estacione el vehículo en un lugar seguro
y espere varios minutos para que el sistema vuelva a la normalidad.
