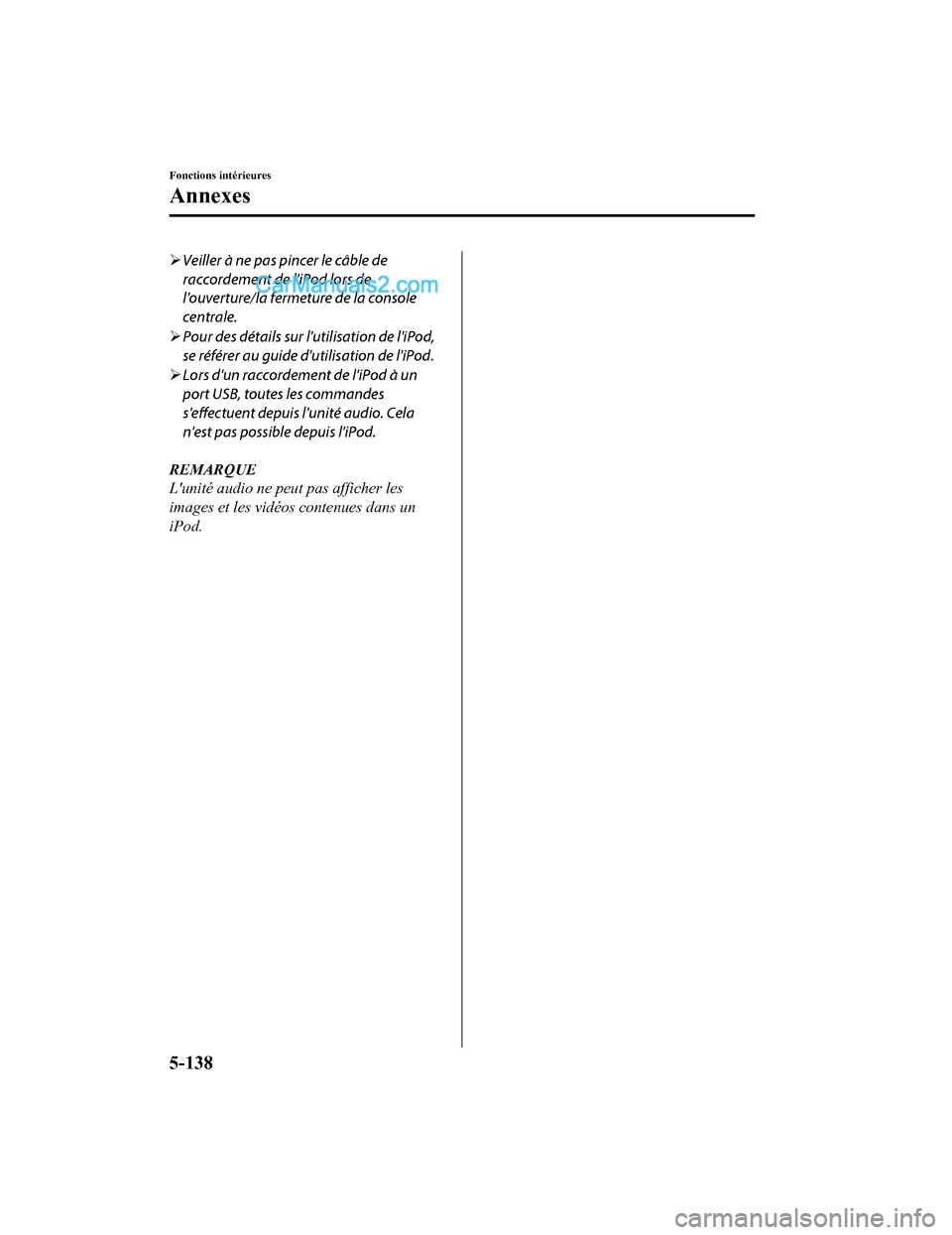

Veiller à ne pas pincer le câble de
raccordement de l'iPod lors de
l'ouverture/la fermeture de la console
centrale.
 Pour des détails sur l'utilisation de l'iPod,
se référer au guide d'utilisation de l'iPod.
 Lors d'un raccordement de l'iPod à un
port USB, toutes les commandes
s'effectuent depuis l'unité audio. Cela
n'est pas possible depuis l'iPod.
REMARQUE
L'unité audio ne peut pas afficher les
images et les vidéos contenues dans un
iPod.
Fonctions intérieures
Annexes
5-138
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

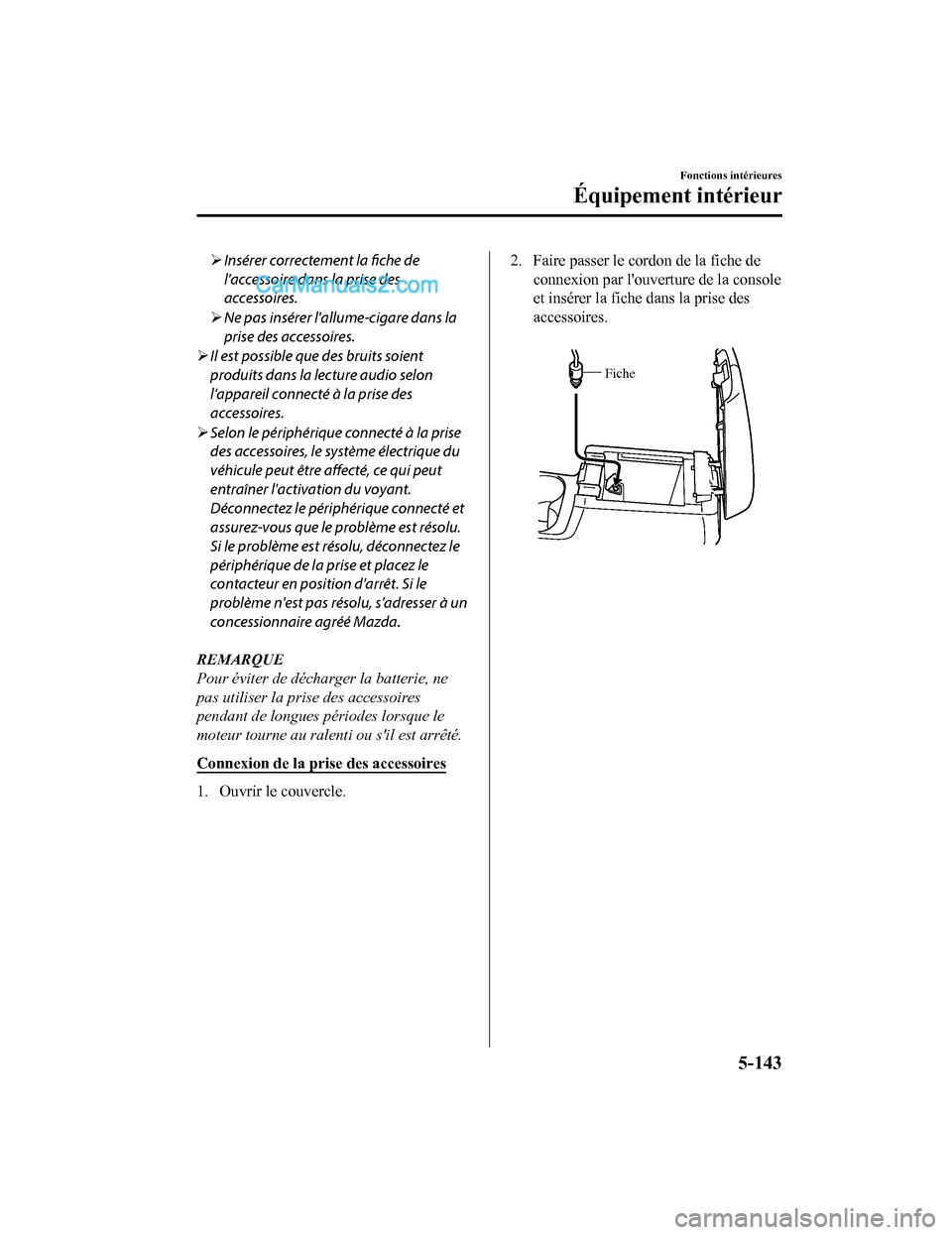

Insérer correctement la
fiche de
l'accessoire dans la prise des
accessoires.
 Ne pas insérer l'allume-cigare dans la
prise des accessoires.
 Il est possible que des bruits soient
produits dans la lecture audio selon
l'appareil connecté à la prise des
accessoires.
 Selon le périphérique connecté à la prise
des accessoires, le système électrique du
véhicule peut être affecté, ce qui peut
entraîner l'activation du voyant.
Déconnectez le périphérique connecté et
assurez-vous que le problème est résolu.
Si le problème est résolu, déconnectez le
périphérique de la prise et placez le
contacteur en position d'arrêt. Si le
problème n'est pas résolu, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
Pour éviter de décharger la batterie, ne
pas utiliser la prise des accessoires
pendant de longues périodes lorsque le
moteur tourne au ralenti ou s'il est arrêté.
Connexion de la prise des accessoires
1. Ouvrir le couvercle.
2. Faire passer le cordon de la fiche de
connexion par l'ouverture de la console
et insérer la fiche dans la prise des
accessoires.

Fiche
Fonctions intérieures
Équipement intérieur
5-143
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

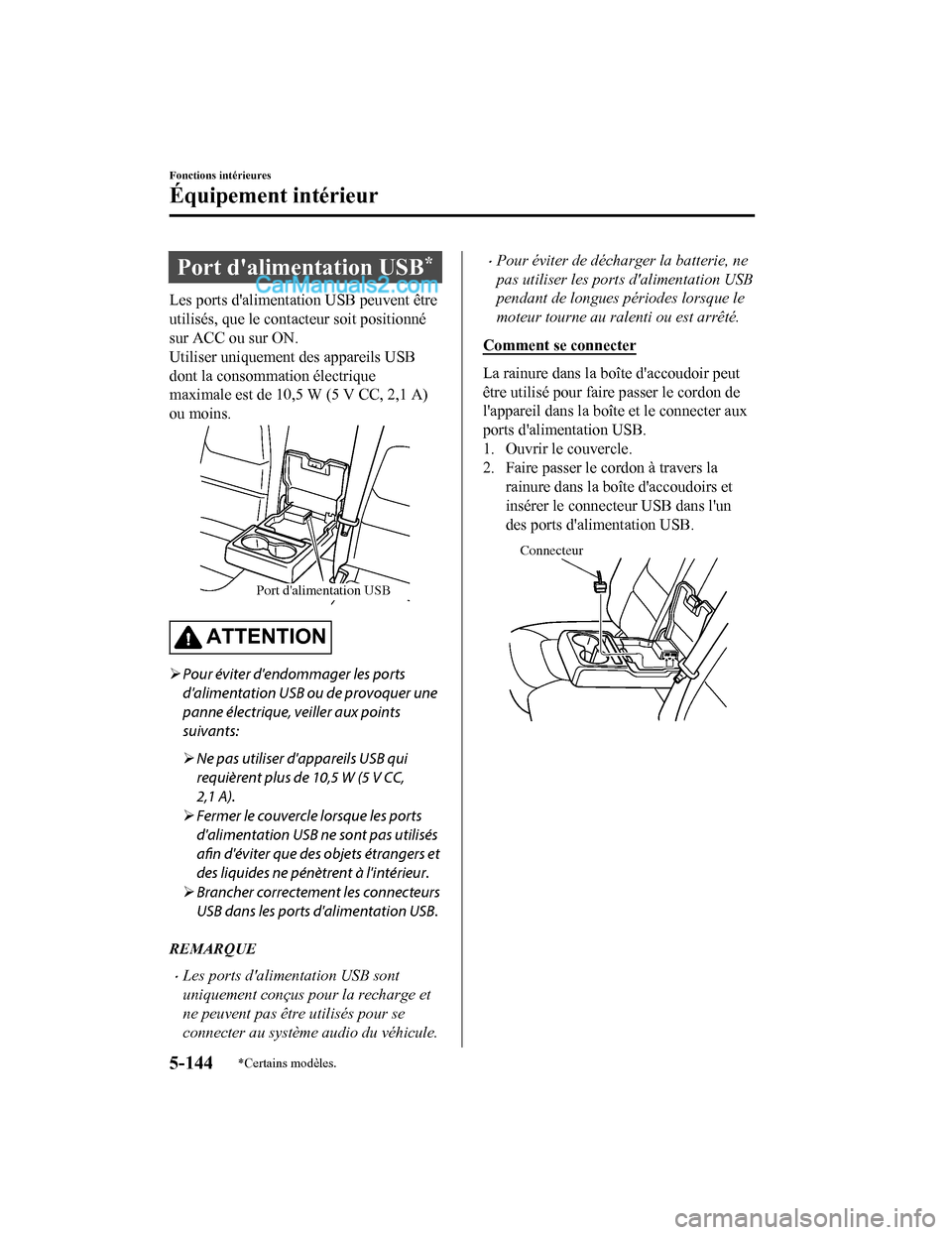

Port d'alimentation USB*
Les ports d'alimentation USB peuvent être
utilisés, que le contacteur soit positionné
sur ACC ou sur ON.
Utiliser uniquement des appareils USB
dont la consommation électrique
maximale est de 10,5 W (5 V CC, 2,1 A)
ou moins.
Port d'alimentation USB
ATTENTION
Pour éviter d'endommager les ports
d'alimentation USB ou de provoquer une
panne électrique, veiller aux points
suivants:
 Ne pas utiliser d'appareils USB qui
requièrent plus de 10,5 W (5 V CC,
2,1 A).
 Fermer le couvercle lorsque les ports
d'alimentation USB ne sont pas utilisés
afin d'éviter que des objets étrangers et
des liquides ne pénètrent à l'intérieur.
 Brancher correctement les connecteurs
USB dans les ports d'alimentation USB.
REMARQUE
Les ports d'alimentation USB sont
uniquement conçus pour la recharge et
ne peuvent pas être utilisés pour se
connecter au système audio du véhicule.
Pour éviter de décharger la batterie, ne
pas utiliser les ports d'alimentation USB
pendant de longues périodes lorsque le
moteur tourne au ralenti ou est arrêté.
Comment se connecter
La rainure dans la boîte d'accoudoir peut
être utilisé pour faire passer le cordon de
l'appareil dans la boîte et le connecter aux
ports d'alimentation USB.
1. Ouvrir le couvercle.
2. Faire passer le cordon à travers la rainure dans la boîte d'accoudoirs et
insérer le connecteur USB dans l'un
des ports d'alimentation USB.
Connecteur
Fonctions intérieures
Équipement intérieur
5-144*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

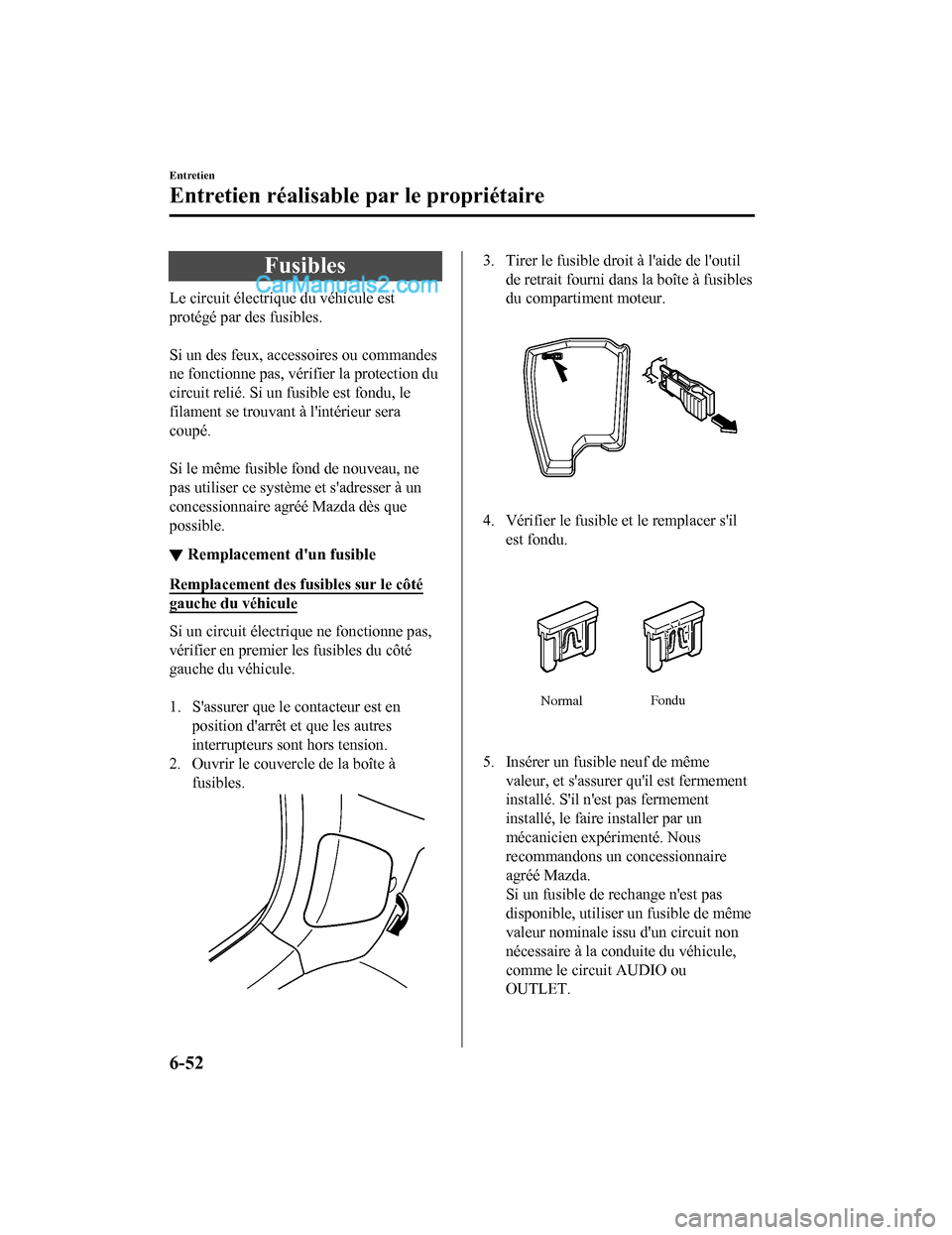

Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.

Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.

Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
▼Remplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
gauche du véhicule.

1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à fusibles.
3. Tirer le fusible droit à l'aide de l'outilde retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'ilest fondu.
Normal Fondu
5. Insérer un fusible neuf de même
valeur, et s'assurer qu'il est fermement
installé. S'il n'est pas fermement
installé, le faire installer par un
mécanicien expérimenté. Nous
recommandons un concessionnaire
agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou
OUTLET.
Entretien
Entretien réalisable par le propriétaire
6-52
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

DESCRIPTIONVALEUR
DE FU-SIBLE COMPOSANTE PROTÉGÉE
13 AUDIO
DCDC REG 30 A
Système audio
*
14 FAN GE 30 A Ventilateur de refroidissement
15 ENG.MAIN 40 A Système de commande du moteur
16 ABS/DSC M 50 A ABS, système de commande dynamique de stabilité
17 FAN DE 40 A ―
18 WIPER 20 A Essuie-glace et lave-glace de pare-brise
19 HEATER 40 A Climatiseur
20 ADD FAN GE 30 A Ventilateur de refroidissement
21 ENGINE.IG1 7,5 A Système de commande du moteur
22 C/U IG1 15 A Pour la protection de plusieurs circuits
23 AUDIO2 7,5 A Système audio
24 METER2 7,5 A ―
25 ENGINE3 15 A Système de commande du moteur
26 ENGINE2 15 A Système de commande du moteur
27 ENGINE1 15 A Système de commande du moteur
28 AT 15 ASystème de commande de boîte de vitesses
*, contacteur d'allu-
mage
29 H/CLEAN 20 A ―
30 A/C 7,5 A Climatiseur
31 AT PUMP 15 A Système de commande de boîte de vitesses
*
32HORN 15 A Avertisseur
33 R.WIPER 15 A Essuie-glace de lunette arrière
34 H/L HI 20 A Feux de route
35 ST.HEATER 15 A Volant chauffant
*
36FOG 15 A
Antibrouillards*
377,5 A Système de commande du moteur
38 H/L LOW L 15 A Feux de croisement des phares (Gauche)
39 ENGINE4 15 A ―
40 ―― ―
41 METER1 10 A Combiné d'instruments
42 SRS1 7,5 A Coussin d'air
43 BOSE 25 A Modèle avec le système audio Bose
®*
44 AUDIO1 15 A Système audio
45 ABS/DSC S 30 A ABS, système de commande dynamique de stabilité
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.6-55
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

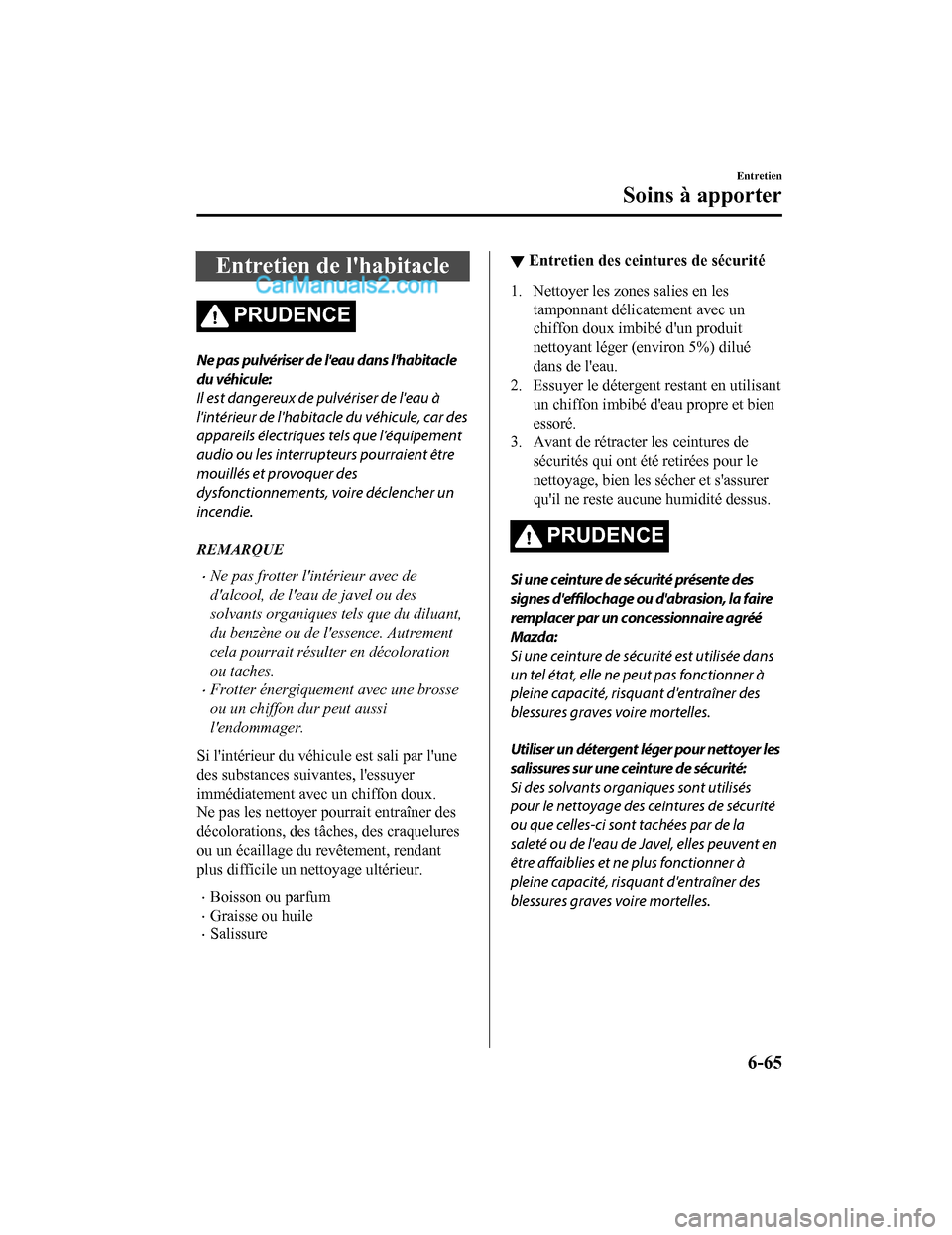

Entretien de l'habitacle
PRUDENCE
Ne pas pulvériser de l'eau dans l'habitacle
du véhicule:
Il est dangereux de pulvériser de l'eau à
l'intérieur de l'habitacle du véhicule, car des
appareils électriques tels que l'équipement
audio ou les interrupteurs pourraient être
mouillés et provoquer des
dysfonctionnements, voire déclencher un
incendie.
REMARQUE
Ne pas frotter l'intérieur avec de
d'alcool, de l'eau de javel ou des
solvants organiques tels que du diluant,
du benzène ou de l'essence. Autrement
cela pourrait résulter en décoloration
ou taches.
Frotter énergiquement avec une brosse
ou un chiffon dur peut aussi
l'endommager.
Si l'intérieur du véhicule est sali par l'une
des substances suivantes, l'essuyer
immédiatement avec un chiffon doux.
Ne pas les nettoyer pourrait entraîner des
décolorations, des tâches, des craquelures
ou un écaillage du revêtement, rendant
plus difficile un nettoyage ultérieur.
Boisson ou parfum
Graisse ou huile
Salissure
▼ Entretien des ceintures de sécurité
1. Nettoyer les zones salies en les
tamponnant délicatement avec un
chiffon doux imbibé d'un produit
nettoyant léger (environ 5%) dilué
dans de l'eau.
2. Essuyer le détergent restant en utilisant un chiffon imbibé d'eau propre et bien
essoré.
3. Avant de rétracter les ceintures de sécurités qui ont été retirées pour le
nettoyage, bien les sécher et s'assurer
qu'il ne reste aucune humidité dessus.
PRUDENCE
Si une ceinture de sécurité présente des
signes d'effilochage ou d'abrasion, la faire
remplacer par un concessionnaire agréé
Mazda:
Si une ceinture de sécurité est utilisée dans
un tel état, elle ne peut pas fonctionner à
pleine capacité, risquant d'entraîner des
blessures graves voire mortelles.
Utiliser un détergent léger pour nettoyer les
salissures sur une ceinture de sécurité:
Si des solvants organiques sont utilisés
pour le nettoyage des ceintures de sécurité
ou que celles-ci sont tachées par de la
saleté ou de l'eau de Javel, elles peuvent en
être affaiblies et ne plus fonctionner à
pleine capacité, risquant d'entraîner des
blessures graves voire mortelles.
Entretien
Soins à apporter
6-65
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

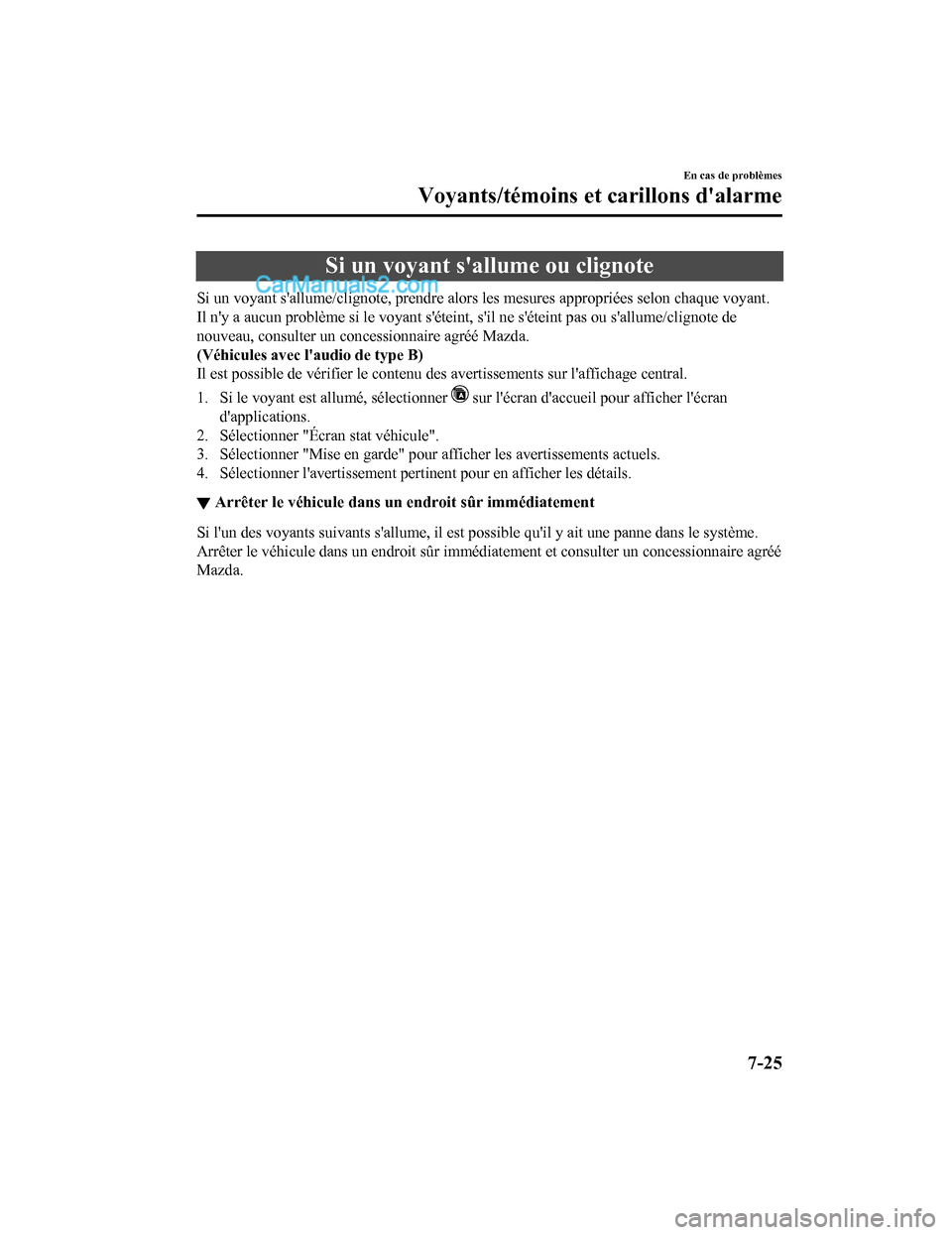

Si un voyant s'allume ou clignote
Si un voyant s'allume/clignote, prendre alors les mesures appropriées selon chaque voyant.
Il n'y a aucun problème si le voyant s'éteint, s'il ne s'éteint pas ou s'allume/clignote de
nouveau, consulter un concessionnaire agréé Mazda.
(Véhicules avec l'audio de type B)
Il est possible de vérifier le contenu des avertissements sur l'affichage central.
1. Si le voyant est allumé, sélectionner
sur l'écran d'accueil pour afficher l'écran
d'applications.
2. Sélectionner "Écran stat véhicule".
3. Sélectionner "Mise en garde" pour afficher les avertissements actuels.
4. Sélectionner l'avertissement pertinent pour en afficher les détails.
▼ Arrêter le véhicule dans un
endroit sûr immédiatement
Si l'un des voyants suivants s'allume, il est possible qu'il y ait une panne dans le système.
Arrêter le véhicule dans un endroit sûr immédiatement et consulter un concessionnaire agréé
Mazda.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-25
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Un message s'affiche dans l'affichage*
Si un message s'affiche dans l'affichage central (audio de type B), prendre les mesures
appropriées (calmement) selon le message affiché.

(Exemple d'affichage)
▼Arrêter le véhicule dans un endroit sûr immédiatement
Si les messages suivants s'affichent à l'affichage central, un système du véhicule peut avoir
une anomalie Arrêter le véhicule dans un endroit sûr immédiatement et consulter un
concessionnaire agréé Mazda.
Affichage
Condition indiquée
S'affiche si la température du liquide de refroidissement du moteur a
augmenté excessivement.
S'affiche si le système de charge présente une panne.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-42*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Mexique
Brève description: Module Bluetooth pour téléphone mains libres et l'audio en lecture
continue
Nom et adresse de l'importateur: Se reporter à “MEXIQUE” (page 8-16) dans la section
Importateur/Distributeur.
Nom de marque du produit: Visteon Corporation.
Nom du modèle du produit: MAZ
Noms et adresses des lieux où la garantie peut être honoré: Se reporter à “MEXIQUE”
(page 8-16) dans la sectio n Importateur/Distributeur.
Noms et adresses des lieux où l'on peut trouver des pièces de rechange: Se reporter à
“MEXIQUE” (page 8-16) dans la section Importateur/Distributeur.
La période de garantie, les articles couverts par la garantie et ses limites ou les exceptions
possible: Se référer au Livret de garantie, pour plus d'informations au sujet de la garantie.
Procédure de garantie:
Service des relations avec la clientèle (CAC)
Téléphone: 01-800-01-MAZDA
Web : www.mazdamexico.com.mx
Caractéristiques électriques:
Tension: Fréquence 9-16 V: Courant 2,4 GHz: 270 mA (Typique)
Informations à la clientèle et si gnalement des problèmes de sécurité
Déclaration de conformité
8-53
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

DénominationFonctionRéglage
en usine Réglages disponi-
bles Métho-
de de
modifi- cation
des ré- glages
Système d'assistance de
reconnaissance de dis-
tance (DRSS) (page
4-117) Il est possible de modifier le système de
façon que l'assistance de reconnaissance
de distance (DRSS) ne s'enclenche pas.*1Activé Activé/Off A
―
Il est possible de changer la valeur de la
distance à laquelle votre véhicule et le
véhicule situé devant vous clignote en
blanc dans l'affichage. Proche
Éloigné/Moyen/
Proche A
―
Système de reconnais-
sance des panneaux de
signalisation (TSR)
*3
(page 4-110) Le système de reconnaissance des pan-
neaux de signalisation (TSR) peut être ré-
glé sur inactif.
*1Activé Activé/Off A
―
Le schéma d'avertissement de l'avertisse-
ment de vitesse excessive peut être modi-
fié. OffOff/
Visuelle/
Audio et visuelle A
―
Le délai d'activation de l'avertissement de
vitesse excessive peut être modifié.00/5/10 A
―
Véhicule
Verrouillages de portiè-
re (page 3-18) Conditions de fonctionn
ement de la fonc-
tion de verrouillage/d éverrouillage auto-
matique Verr: Con-
duite Dé-
verr: IGN Off Off/
Verrouiller: Lors de la conduite/
Verr: Conduite Dé- verr: IGN Off/
Verrouiller: quittant Parking/
Verrouill: quitt P,
Déverrouill: garé/
Verrouiller:Conduite Déverr:Stationne AD
Système d'ouverture à
télécommande (page
3-3)
Méthode de déverrouillage de portière
avec le transmetteur
1 fois:
porte
cond, 2: Toutesportes 1 fois : Toutes les
portes/
1 fois: porte cond, 2: Toutes portes AE
Tant pour le verr
ouillage automatique
des portières 60 secon-
des 90 secondes/
60 secondes/
30 secondes A
―
Spécifications
Fonctions de personnalisation
9-12
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
