MAZDA MODEL CX-5 2017 Manuel du propriétaire (in French)

Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Les
composants essentiels du système de retenue supplémentaire pourraient être endommagés,
et en cas de collision latérale, les coussins d'ai r adéquats risqueraient de ne pas se déployer, ce
qui pourrait causer des blessures graves ou mortelles. Afin d'éviter d'endommager les
composants essentiels du système de retenue supplémentaire, ne pas placer de bagages ou
autres objets sous les sièges avant.
Ne pas utiliser un véhicule dont les composants du système de coussins d'air/dispositif de
prétension de ceinture de sécurité sont endommagés:
Les composants du système de coussins d'air/disp ositif de prétension de ceinture de sécurité
déployés ou endommagés doivent être remplacés après toute collision ayant entraîné leur
déploiement ou leur endommagement. Seul un concessionnaire agréé Mazda est à même
d'évaluer pleinement ces systèmes pour s'assure r qu'ils fonctionneront bien ultérieurement en
cas d'accident. Si l'on conduit avec un coussin d' air ou un dispositif de prétension de ceinture
de sécurité déployé ou endommagé, ceux-ci n'assureront plus la protection nécessaire en cas
d'accident ultérieurement, et des blessures gr aves ou mortelles pourront alors s'ensuivre.
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des pièces sur les
montants des vitres avant et arrière et le long du bord du pavillon contenant des composants
ou capteurs de coussin d'air est dangereu x. Ces pièces contiennent des composantes
essentielles du coussin d'air. Le coussin d'air peut se déployer accidentellement et causer de
graves blessures. Toujours faire enlever ce s pièces par un concessionnaire agréé Mazda.
Mettre au rebut le système de coussin d'air selon la réglementation applicable:
Une mise au rebut non adéquate d'un coussin d' air ou la mise à la casse d'un véhicule avec
des coussins d'air non déployés est extrêmement dangereuse. Si toutes les procédures de
sécurité ne sont pas respectées, on risque des blessures. S'adresser à un mécanicien agréé
Mazda, pour la méthode sécuritaire de mise au rebut d'un système de coussin d'air ou de mise
à la casse d'un véhicule avec un système de coussin d'air.
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certifié, contacter un concessionnaire agréé Mazda,
se référer à "Assistance à la clientèle (États-Unis)" (page 8-4).
Lorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée
sera émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des
coussins d'air peut causer une légère abrasion de la peau sur les endroits du corps non
couverts par des vêtements.
Équipement sécuritaire essentiel
Systèmes de retenue suppl émentaire à coussins d'air
2-57
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

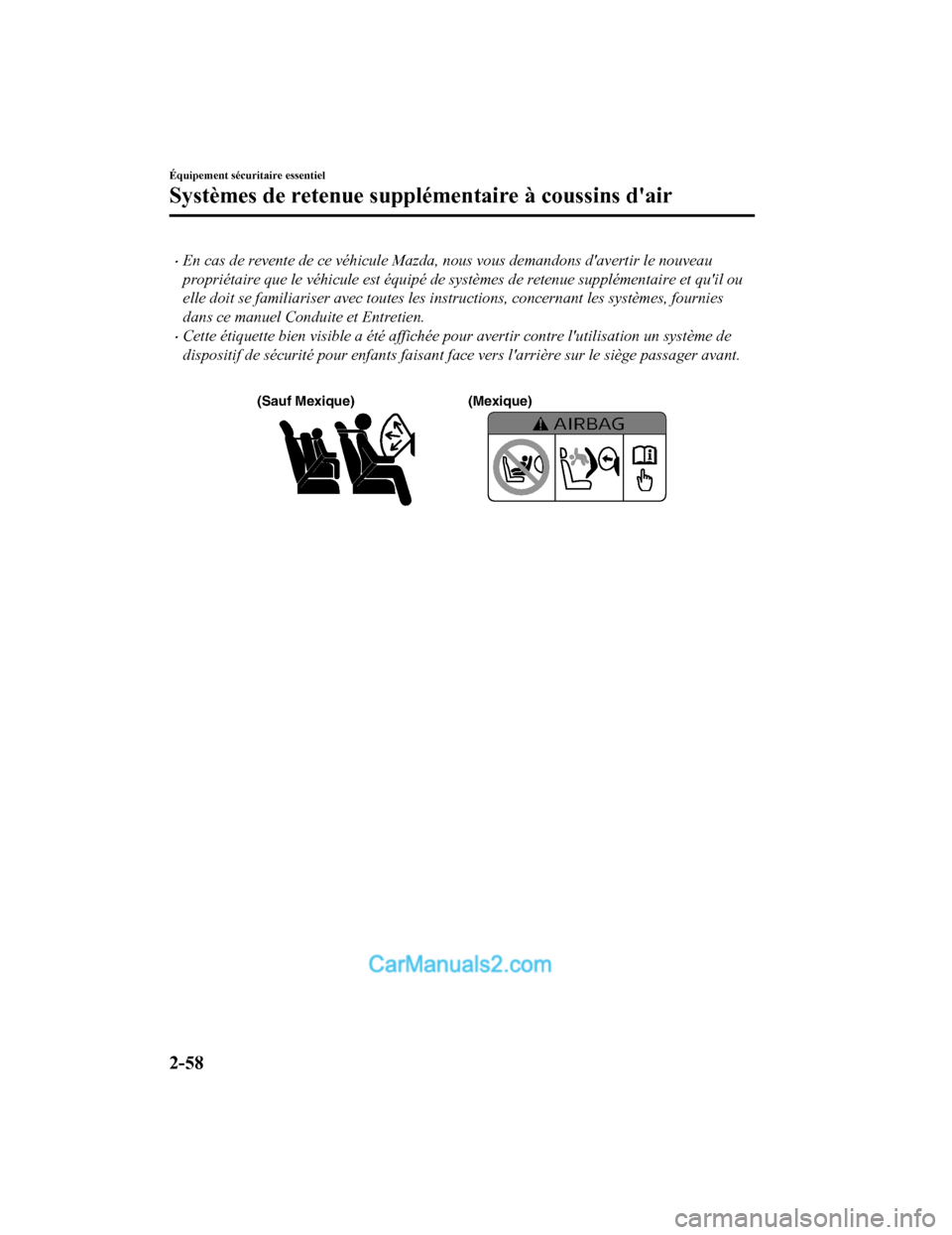

En cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau
propriétaire que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou
elle doit se familiariser avec toutes les instructions, concernant les systèmes, fournies
dans ce manuel Conduite et Entretien.
Cette étiquette bien visible a été affichée pour avertir c ontre l'utilisation un système de
dispositif de sécurité pour enfants faisant face vers l'arrière sur le siège passager avant.

(Sauf Mexique) (Mexique)
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-58
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Composants du système de retenue supplémentaire
(Avec système de classification de l'occupant du siège du passager avant)

(Sans système de classification de l'occupant du siège du passager avant)

Équipement sécuritaire essentiel
Systèmes de retenue suppl émentaire à coussins d'air
2-59
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

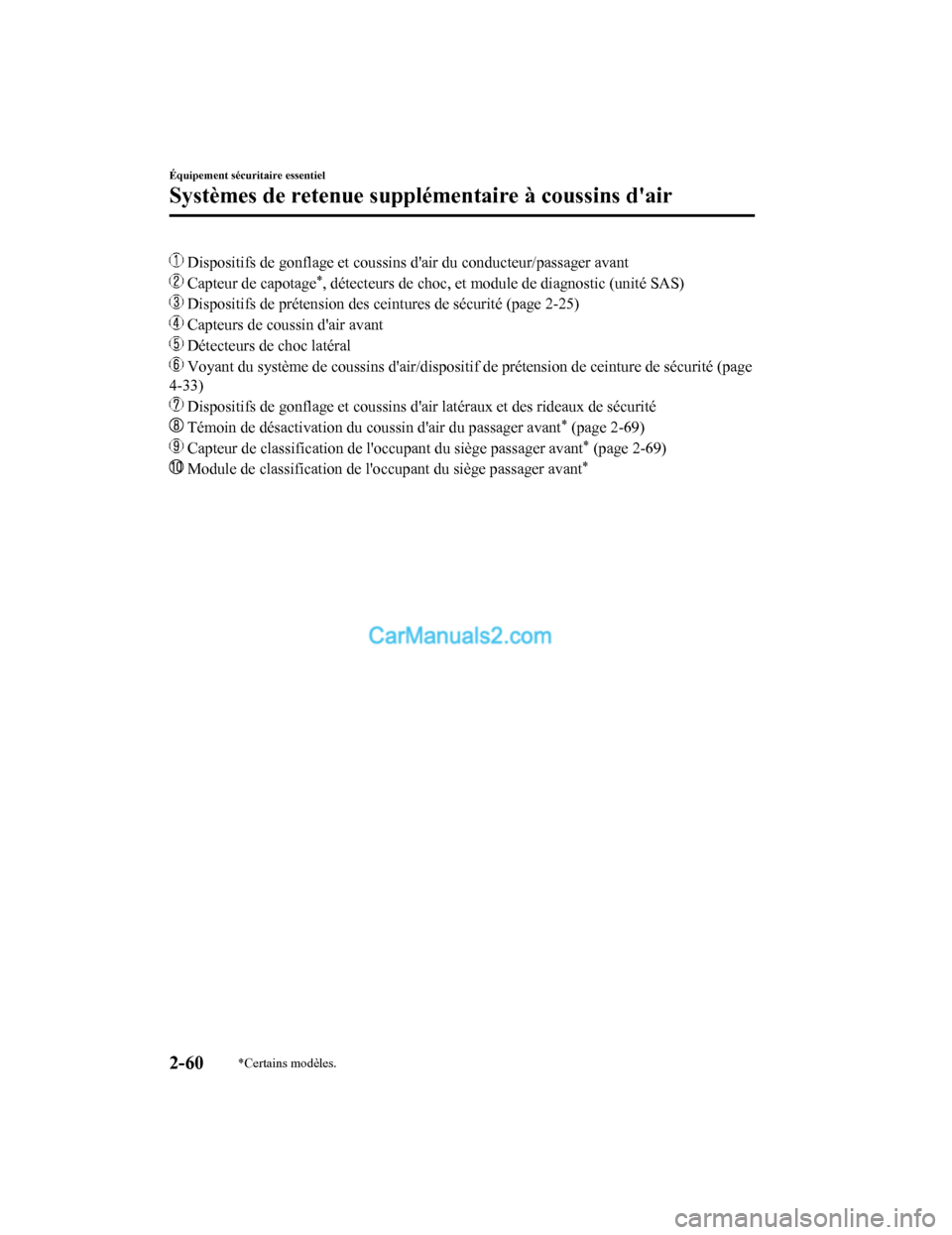

Dispositifs de gonflage et coussins d'air du conducteur/passager avant
Capteur de capotage*, détecteurs de choc, et module de diagnostic (unité SAS)
Dispositifs de prétension des ceintures de sécurité (page 2-25)
Capteurs de coussin d'air avant
Détecteurs de choc latéral
Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité (page
4-33)
Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
Témoin de désactivation du coussin d'air du passager avant* (page 2-69)
Capteur de classification de l'occupant du siège passager avant* (page 2-69)
Module de classification de l'occupant du siège passager avant*
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-60*Certains modèles.
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

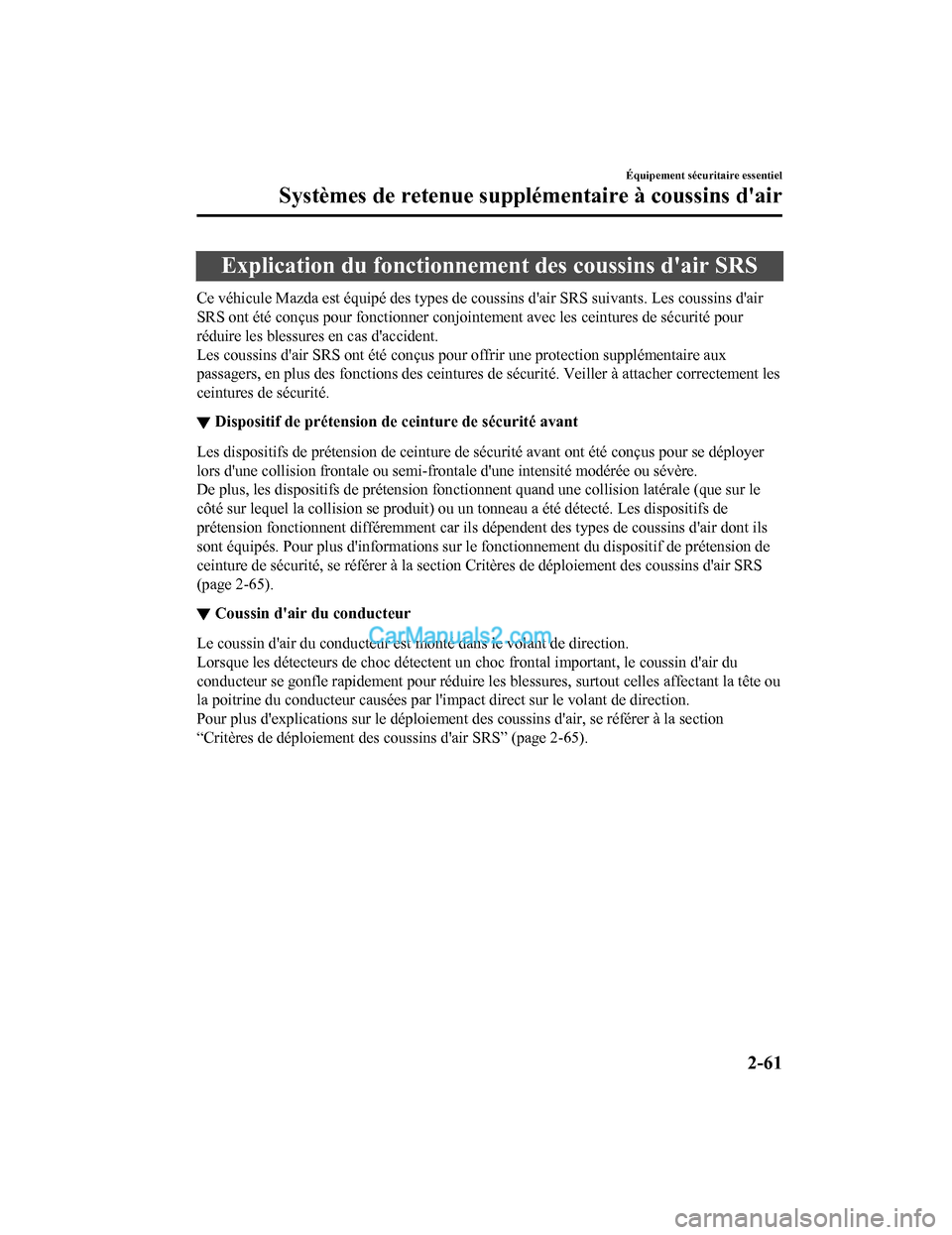

Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement les
ceintures de sécurité.
▼ Dispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
De plus, les dispositifs de prétension fonctionnent quand une collision latérale (que sur le
côté sur lequel la collision se produit) ou un tonneau a été détecté. Les dispositifs de
prétension fonctionnent différemment car ils dé
pendent des types de coussins d'air dont ils
sont équipés. Pour plus d'informations sur le fonctionnement du dispositif de prétension de
ceinture de sécurité, se référer à la section Critères de déploiement des coussins d'air SRS
(page 2-65).
▼ Coussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfle rapidement pour réduire le
s blessures, surtout celles affectant la tête ou
la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-65).
Équipement sécuritaire essentiel
Systèmes de retenue suppl émentaire à coussins d'air
2-61
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

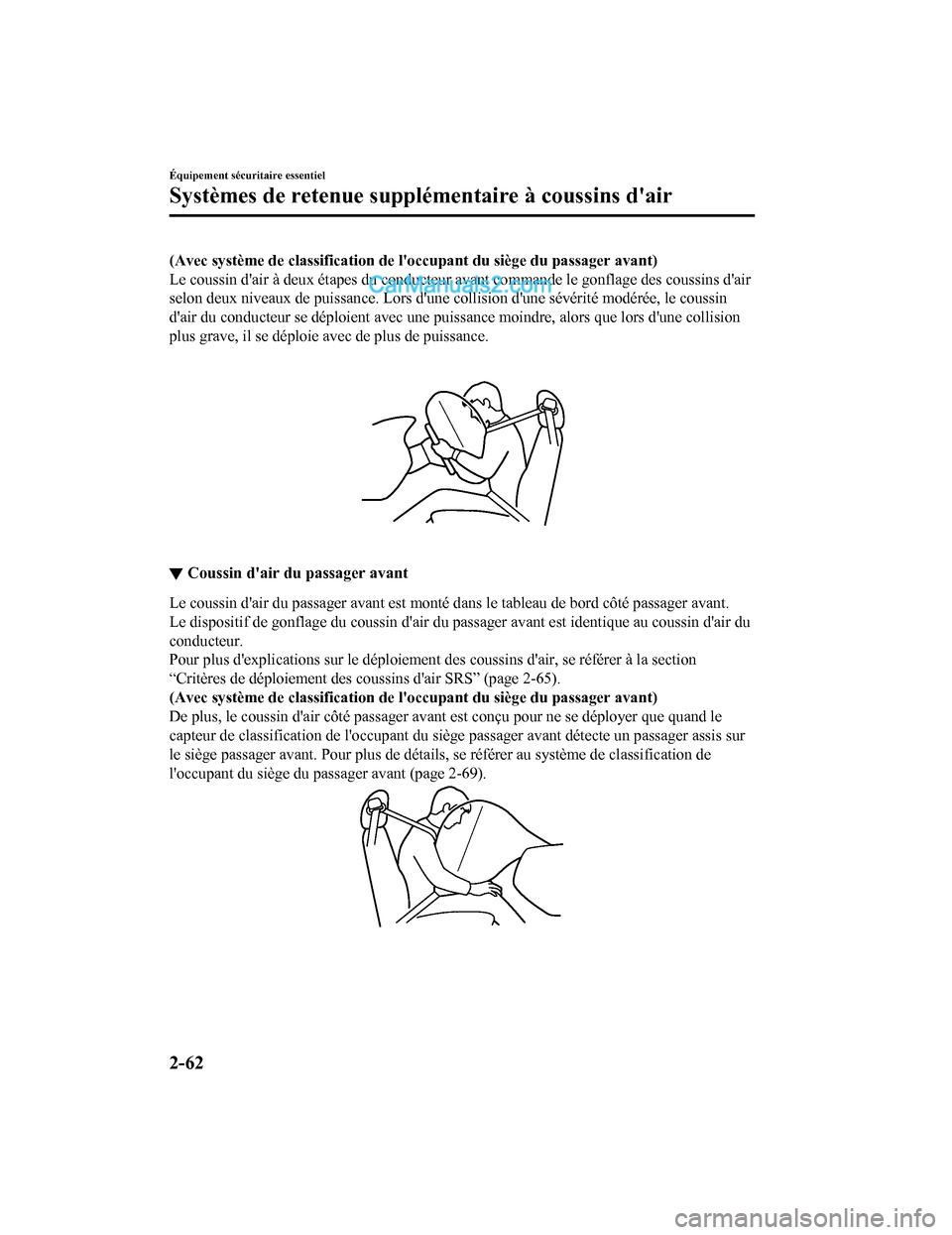

(Avec système de classification de l'occupant du siège du passager avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonflage des coussins d'air
selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le coussin
d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une collision
plus grave, il se déploie avec de plus de puissance.
▼Coussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonflage du coussin d'air du passager avant est identique au coussin d'air du
conducteur.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-65).
(Avec système de classification de l'occupant du siège du passager avant)
De plus, le coussin d'air côté passager avant est conçu pour ne se déployer que quand le
capteur de classification de l'occupant du siège passager avant détecte un passager assis sur
le siège passager avant. Pour plus de détails, se référer au système de classification de
l'occupant du siège du passager avant (page 2-69).
Équipement sécuritaire essentiel
Systèmes de retenue supplém
entaire à coussins d'air
2-62
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

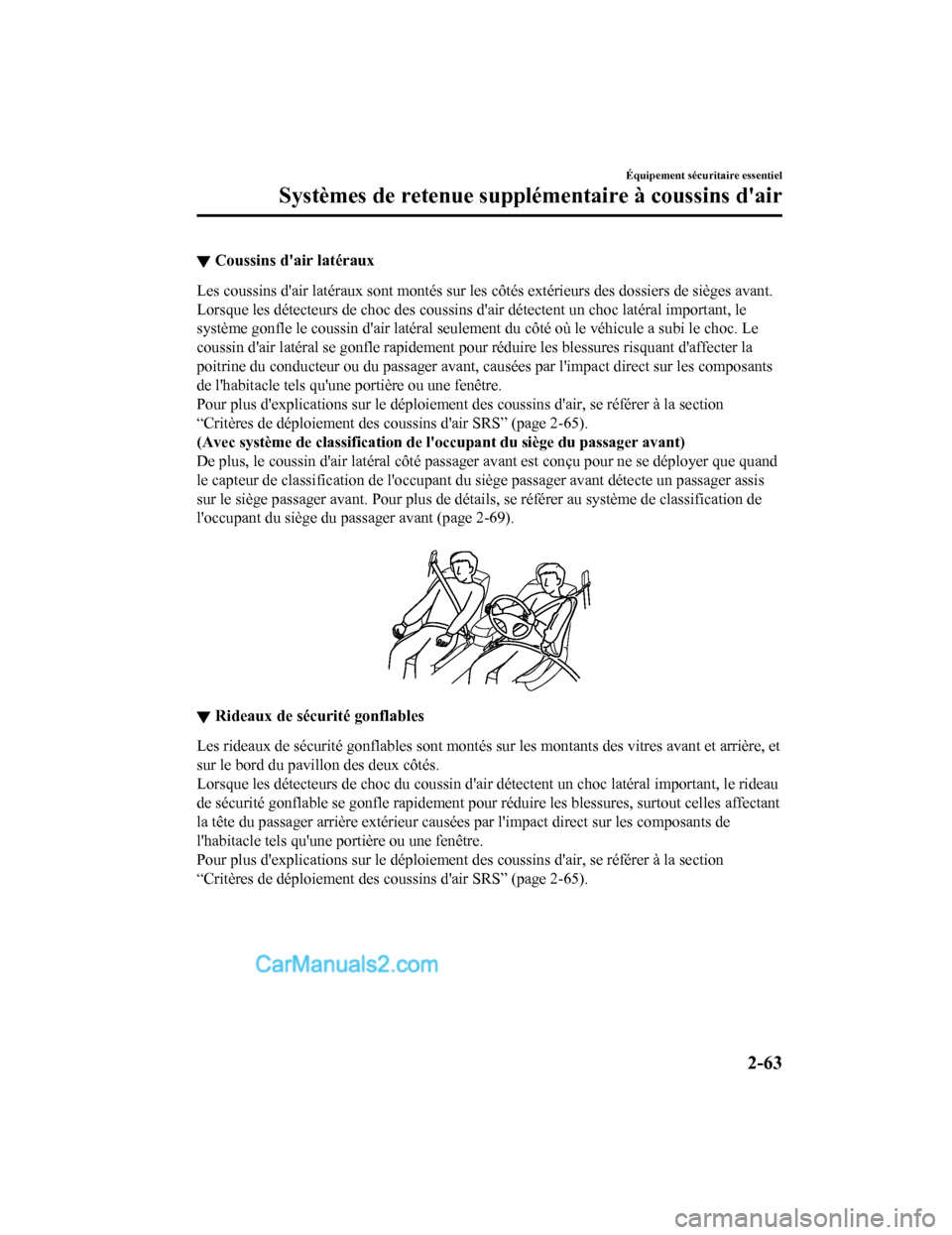

▼Coussins d'air latéraux
Les coussins d'air latéraux sont montés sur les
côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonfle le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonfle rapidement pou r réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-65).
(Avec système de classification de l'occupant du siège du passager avant)
De plus, le coussin d'air latéral côté passager avant est conçu pour ne se déployer que quand
le capteur de classification de l'occupant du siège passager avant détecte un passager assis
sur le siège passager avant. Pour plus de détails, se référer au système de classification de
l'occupant du siège du passager avant (page 2-69).

▼ Rideaux de sécurité gonflables
Les rideaux de sécurité gonflables sont montés sur les montants des vitres avant et arrière, et
sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air
détectent un choc latéral important, le rideau
de sécurité gonflable se gonfle rapidement pour réduire les blessures, surtout celles affectant
la tête du passager arrière extérieur causées par l'impact direct sur les composants de
l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-65).
Équipement sécuritaire essentiel
Systèmes de retenue suppl émentaire à coussins d'air
2-63
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

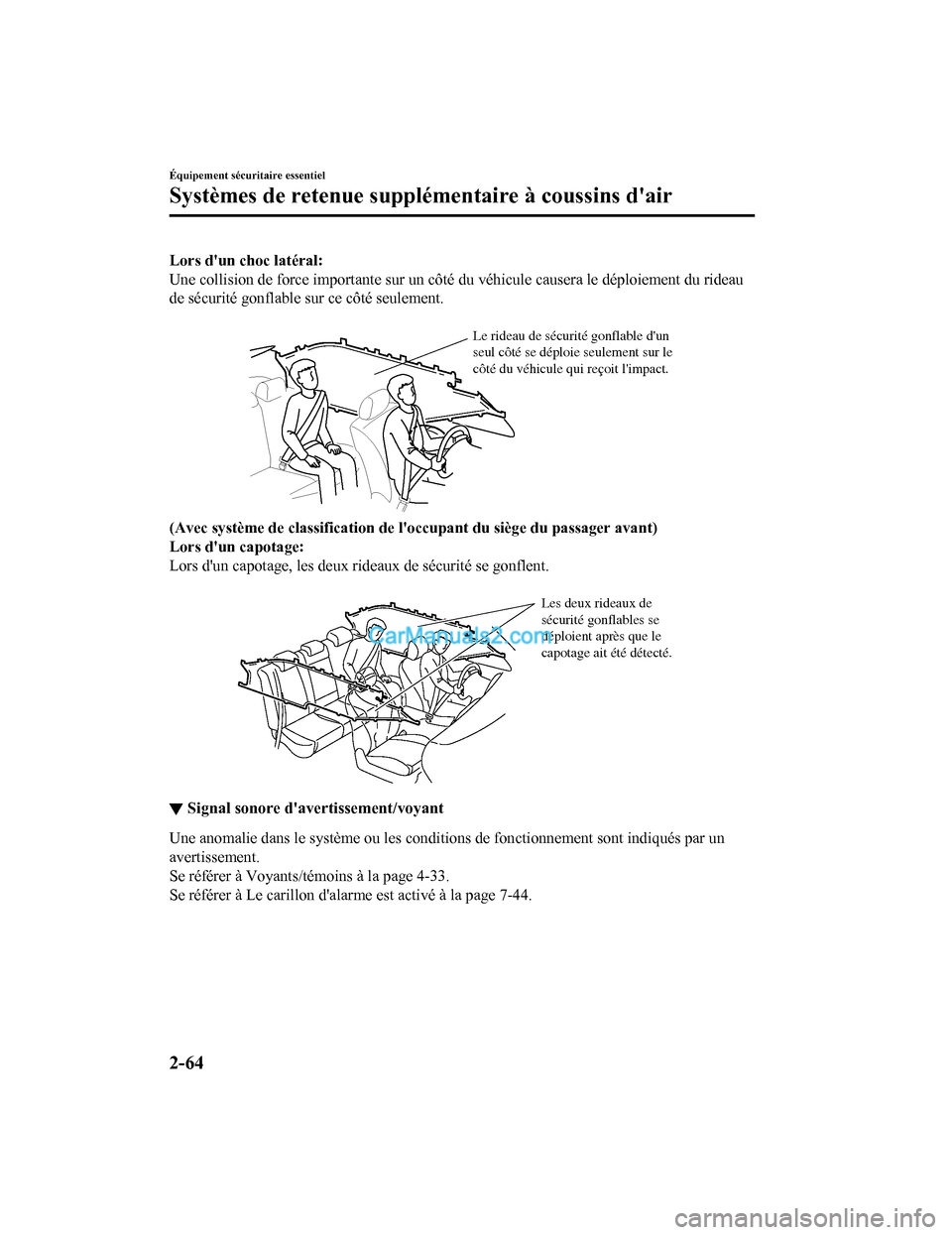

Lors d'un choc latéral:
Une collision de force importante sur un côté du véhicule causera le déploiement du rideau
de sécurité gonflable sur ce côté seulement.

Le rideau de sécurité gonflable d'un
seul côté se déploie seulement sur le
côté du véhicule qui reçoit l'impact.
(Avec système de classification de l'occupant du siège du passager avant)
Lors d'un capotage:
Lors d'un capotage, les deux rideaux de sécurité se gonflent.

Les deux rideaux de
sécurité gonflables se
déploient après que le
capotage ait été détecté.
▼ Signal sonore d'avertissement/voyant
Une anomalie dans le système ou les conditi
ons de fonctionnement sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-33.
Se référer à Le carillon d'alarme est activé à la page 7-44.
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-64
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

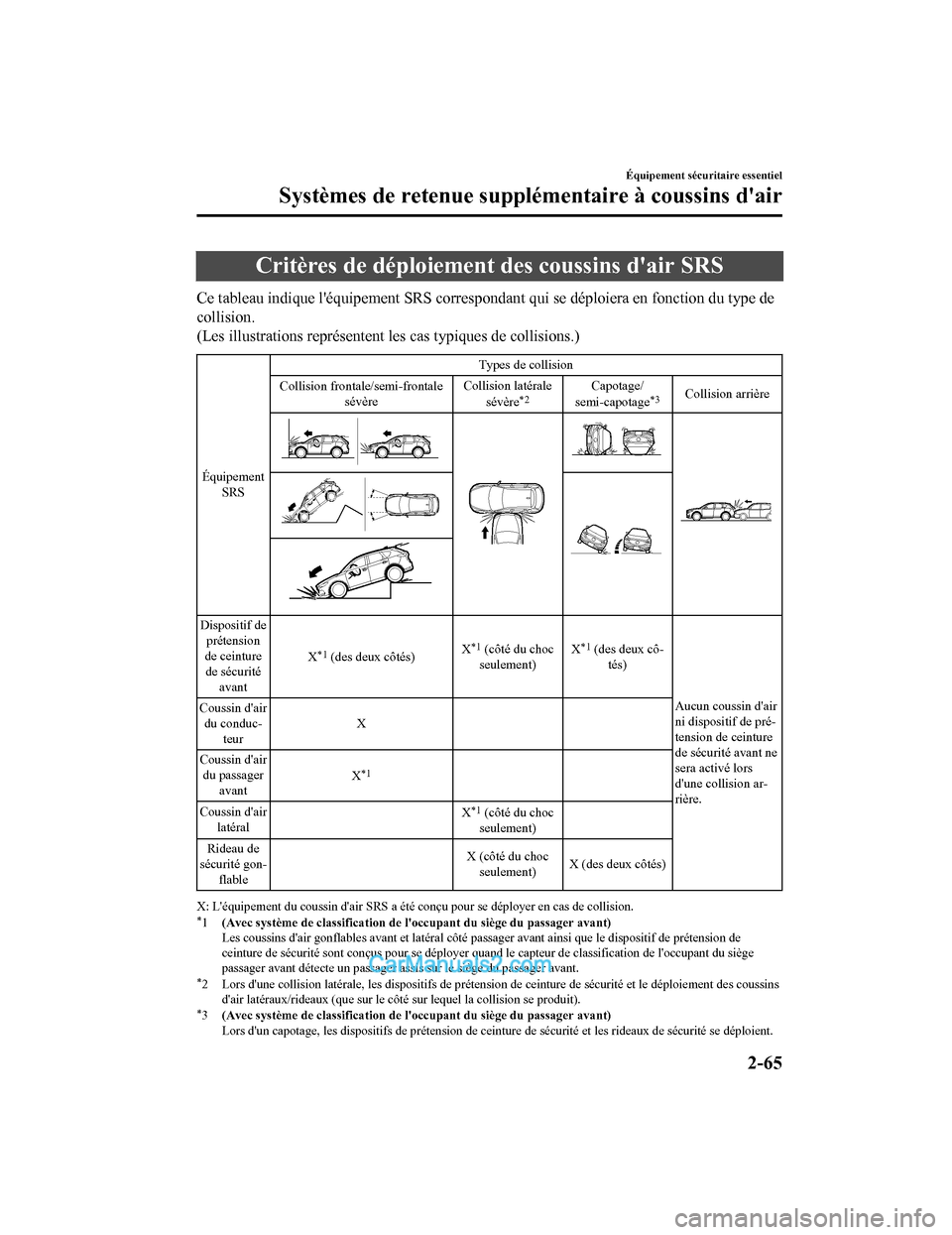

Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
Équipement SRS Types de collision
Collision frontale /semi-frontale
sévère Collision latérale
sévère
*2Capotage/
semi-capotage*3Collision arrière
Dispositif de prétension
de ceinture
de sécurité avant X
*1 (des deux côtés)
X*1 (côté du choc
seulement) X*1 (des deux cô-
tés)
Aucun coussin d'air
ni dispositif de pré-
tension de ceinture
de sécurité avant ne
sera activé lors
d'une collision ar-
rière.
Coussin d'air
du conduc- teur X
Coussin d'air du passager avant X
*1
Coussin d'air
latéral X*1 (côté du choc
seulement)
Rideau de
sécurité gon- flable X (côté du choc
seulement) X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.*1
(Avec système de classification de l'occupant du siège du passager avant)
Les coussins d'air gonflables avant et latéral côté passager avant ainsi que le dispositif de prétension de
ceinture de sécurité sont conçus pour se déployer quand le capteur de classification de l'occupant du siège
passager avant détecte un passager as sis sur le siège du passager avant.
*2 Lors d'une collision latérale, les dispos itifs de prétension de ceinture de sécurité et le déploiement des coussins
d'air latéraux/rideaux (que sur le côté sur lequel la collision se produit).
*3(Avec système de classification de l'occupant du siège du passager avant)
Lors d'un capotage, les dispositifs de prétension de ceintur e de sécurité et les rideaux de sécurité se déploient.
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-65
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

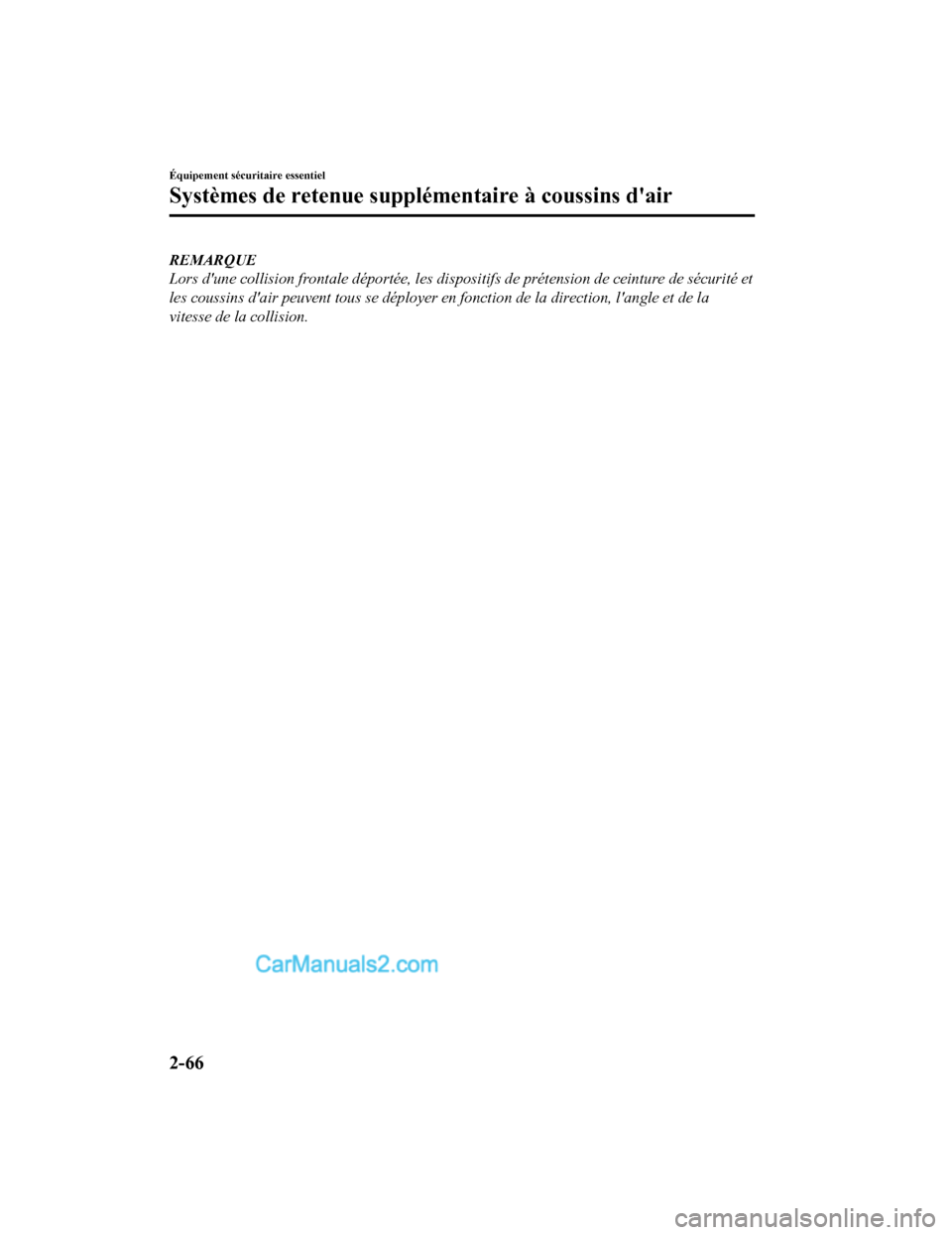

REMARQUE
Lors d'une collision frontale déportée, les dispositifs de prétension de ceinture de sécurité et
les coussins d'air peuvent tous se déployer en fonction de la direction, l'angle et de la
vitesse de la collision.
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-66
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
