Sadržaj
Slikovno kazalo
Pogledi na interijer i eksterijer te prepoznavanje dijelova Mazde.1
Osnovna sigurnosna oprema
Važne informacije o sigurnosnoj opremi, uključujući sjedala, sustav
sigurnosnih pojaseva, sustave za držanje djeteta i SRS zračne jastuke.2
Prije vožnje
Upotreba raznih funkcija, uključujući ključeve, vrata, zrcala i prozore.3
Tijekom vožnje
Informacije o sigurnoj vožnji i zaustavljanju.4
Unutarnje značajke
Koriste se razne značajke za udobnost u vožnji, uključujući klimatizacijski i
audio sustav.5
Održavanje i briga
Kako održavati Mazdu u odličnom stanju.6
U slučaju poteškoća
Korisne informacije o tome kako postupiti ako se jave poteškoće s vozilom.7
Korisničke informacije
Važne korisničke informacije, uključujući jamstva i dodatnu opremu.8
Specifikacije
Tehnički podaci vaše Mazde.9
Kazalo10

Oprema interijera (Prikaz B)
pAktivni prikaz vožnje............................................................................................... str. 4-41
qPloča s instrumentima.............................................................................................. str. 4-23
rGumb za osvjetljenje ploče s instrumentima........................................................... str. 4-27
sPrekidači grijača za sjedala........................................................................................ str. 2-7
tPrekidač za grijanje upravljača.................................................................................str. 3-37
uPrekidač treperećeg svjetla upozorenja na opasnost................................................ str. 4-82
vAudiouređaj.....................................................................................................str. 5-20, 5-72
wCD uređaj........................................................................................................ str. 5-27, 5-85
xDVD uređaj.............................................................................................................. str. 5-88
yPretinac za rukavice................................................................................................str. 5-153
zKlimatizacijski sustav.................................................................................................str. 5-4
{Prekidač odmagljivača stražnjeg prozora................................................................. str. 4-79
|Utičnica za dodatke................................................................................................ str. 5-148
}Funkcija pokretanja gumbom.....................................................................................str. 4-4
~Sirena....................................................................................................................... str. 4 - 8 1
Ručica za deblokadu upravljača............................................................................... str. 3-37
€Ručica za otpuštanje poklopca motora..................................................................... str. 6-22
Daljinsko otvaranje poklopca otvora za ulijevanje goriva....................................... str. 3-35
Slikovno kazalo
Pregled unutrašnjosti (model s upravljačem na lijevoj strani)
Položaji opreme i instalacija razlikuju se od vozila do vozila1-3

Oprema interijera (Prikaz B)
pPretinac za rukavice................................................................................................str. 5-153
qPrekidači grijača za sjedala........................................................................................ str. 2-7
rPrekidač za grijanje upravljača.................................................................................str. 3-37
sPrekidač treperećeg svjetla upozorenja na opasnost................................................ str. 4-82
tCD uređaj........................................................................................................ str. 5-27, 5-85
uDVD uređaj.............................................................................................................. str. 5-88
vAudiouređaj.....................................................................................................str. 5-20, 5-72
wPloča s instrumentima.............................................................................................. str. 4-23
xAktivni prikaz vožnje............................................................................................... str. 4-41
yGumb za osvjetljenje ploče s instrumentima........................................................... str. 4-27
zDaljinsko otvaranje poklopca otvora za ulijevanje goriva....................................... str. 3-35
{Ručica za otpuštanje poklopca motora..................................................................... str. 6-22
|Sirena....................................................................................................................... str. 4-81
}Ručica za deblokadu upravljača............................................................................... str. 3-37
~Funkcija pokretanja gumbom.....................................................................................str. 4-4
Klimatizacijski sustav.................................................................................................str. 5-4
€Prekidač odmagljivača stražnjeg prozora................................................................. str. 4-79
Utičnica za dodatke................................................................................................ str. 5-148
Slikovno kazalo
Pregled unutrašnjosti (model s upravljačem na desnoj strani)
1-8Položaji opreme i instalacija razlikuju se od vozila do vozila

•Kad su pozicijska svjetla uključena,
uključuje se signalno svjetlo za
pozicijska svjetla na ploči s
instrumentima.
Pogledajte Prednja svjetla na stranici
4-65.
Svjetlina osvjetljenja sklopa instrumenata i
ploče s instrumentima može se prilagoditi
okrećući gumb.
•Zakretanjem gumba ulijevo razina
svjetline se smanjuje. Zvučni signal će
se začuti kada zakrenete gumb do
položaja maksimalne razine
prigušenosti.
•Zakretanjem gumba udesno razina
svjetline se povećava.
Zatamnjen
Svijetao
Funkcija za isključivanje prigušivača
osvjetljenja
Prigušenje osvjetljenja može se poništiti
tako da se ručica za osvjetljenje ploče s
instrumentima okreće udesno dok se ne
začuje zvučni signal dok se ploča s
instrumentima zatamnjuje, a paljenje je na
ON. Isključite prigušivač osvjetljenja ako
je vidljivost ploče s instrumentima
smanjena zbog svjetline okruženja.
NAPOMENA
•(Sa zaslonom za prikaz više
podataka)
Zatamnjivač osvjetljenja može se
poništiti pritiskom na gumb za
osvjetljenje ploče s instrumentima.
•Kada se prigušenje osvjetljenja poništi,
osvjetljenje ploče s instrumentima se ne
može prigušiti čak i ako su pozicijska
svjetla uključena.
•Prikaz na zaslonu središnjeg zaslonu će
se promijeniti u stalan dnevni prikaz
kada je prigušivač osvjetljenja isključen.
▼▼Prikaz vanjske temperature (bez
zaslona za prikaz više podataka)
Kad je paljenje prebačeno na ON,
prikazuje se vanjska temperatura.

NAPOMENA
•Pod sljedećim okolnostima se prikaz
vanjske temperature može razlikovati od
stvarne vanjske temperature, ovisno o
okruženju i stanju vozila:
•Značajno niske ili visoke temperature.
•Nagle promjene vanjske temperature.
•Vozilo je parkirano.
•Vozilo se vozi malom brzinom.
Promjena jedinice za temperaturu na
prikazu vanjske temperature (vozila s
audiouređajem vrste B)
Mjerna jedinica vanjske temperature može
se izmjenjivati između celzijusa i
farenhajta.
Postavke se mogu promijeniti upravljanjem
središnjeg zaslona.
Tijekom vožnje
Ploča s instrumentima i prikaz
4-28

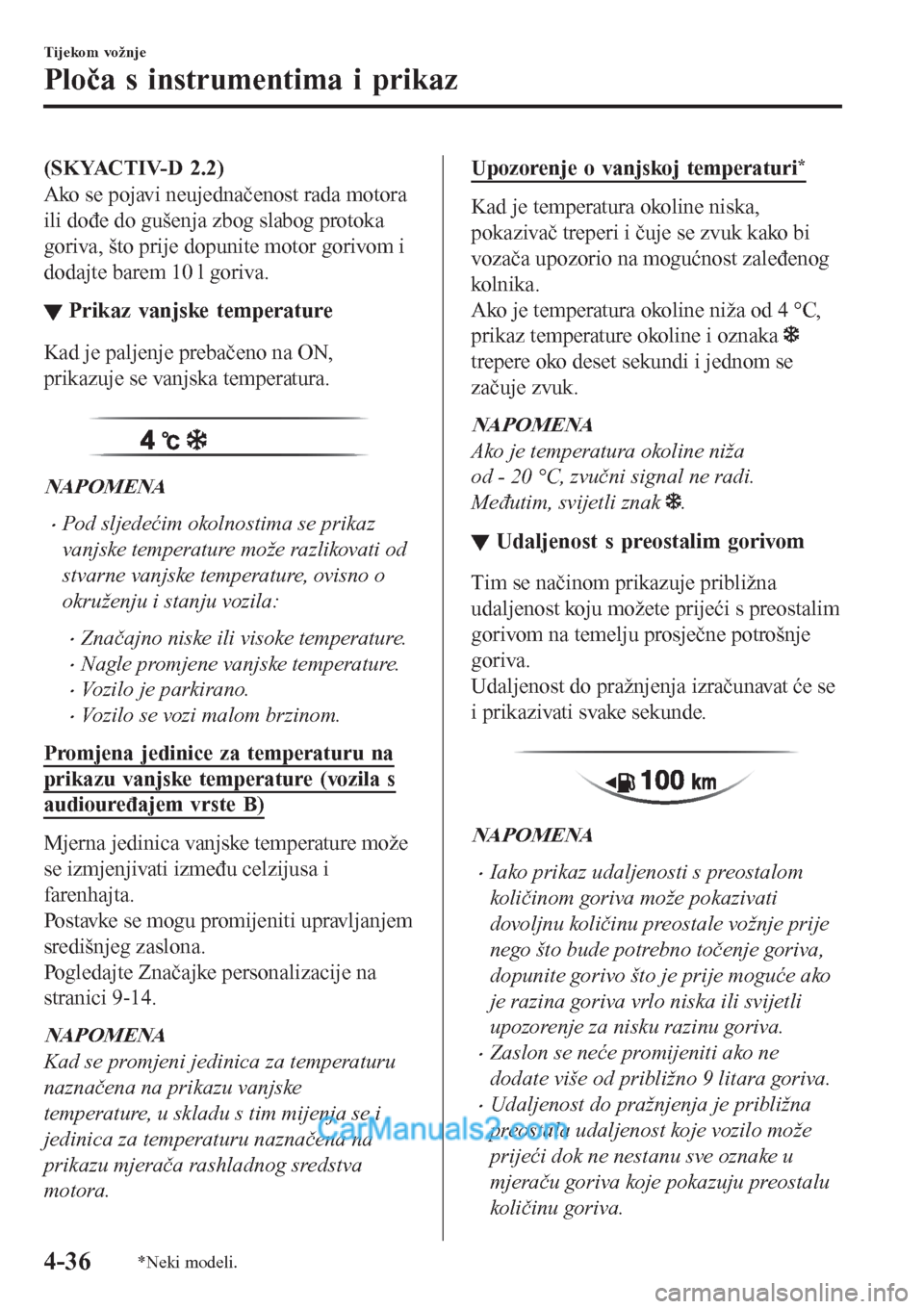

(SKYACTIV-D 2.2)
Ako se pojavi neujednačenost rada motora
ili dođe do gušenja zbog slabog protoka
goriva, što prije dopunite motor gorivom i
dodajte barem 10 l goriva.
▼Prikaz vanjske temperature
Kad je paljenje prebačeno na ON,
prikazuje se vanjska temperatura.

NAPOMENA
•Pod sljedećim okolnostima se prikaz
vanjske temperature može razlikovati od
stvarne vanjske temperature, ovisno o
okruženju i stanju vozila:
•Značajno niske ili visoke temperature.
•Nagle promjene vanjske temperature.
•Vozilo je parkirano.
•Vozilo se vozi malom brzinom.
Promjena jedinice za temperaturu na
prikazu vanjske temperature (vozila s
audiouređajem vrste B)
Mjerna jedinica vanjske temperature može
se izmjenjivati između celzijusa i
farenhajta.
Postavke se mogu promijeniti upravljanjem
središnjeg zaslona.
Pogledajte Značajke personalizacije na
stranici 9-14.
NAPOMENA
Kad se promjeni jedinica za temperaturu
naznačena na prikazu vanjske
temperature, u skladu s tim mijenja se i
jedinica za temperaturu naznačena na
prikazu mjerača rashladnog sredstva
motora.
Upozorenje o vanjskoj temperaturi*
Kad je temperatura okoline niska,
pokazivač treperi i čuje se zvuk kako bi
vozača upozorio na mogućnost zaleđenog
kolnika.
Ako je temperatura okoline niža od 4 °C,
prikaz temperature okoline i oznaka
trepere oko deset sekundi i jednom se
začuje zvuk.
NAPOMENA
Ako je temperatura okoline niža
od - 20 °C, zvučni signal ne radi.
Međutim, svijetli znak
.
▼▼Udaljenost s preostalim gorivom
Tim se načinom prikazuje približna
udaljenost koju možete prijeći s preostalim
gorivom na temelju prosječne potrošnje
goriva.
Udaljenost do pražnjenja izračunavat će se
i prikazivati svake sekunde.

NAPOMENA
•Iako prikaz udaljenosti s preostalom
količinom goriva može pokazivati
dovoljnu količinu preostale vožnje prije
nego što bude potrebno točenje goriva,
dopunite gorivo što je prije moguće ako
je razina goriva vrlo niska ili svijetli
upozorenje za nisku razinu goriva.
•Zaslon se neće promijeniti ako ne
dodate više od približno 9 litara goriva.
•Udaljenost do pražnjenja je približna
preostala udaljenost koje vozilo može
prijeći dok ne nestanu sve oznake u
mjeraču goriva koje pokazuju preostalu
količinu goriva.
Tijekom vožnje
Ploča s instrumentima i prikaz
4-36*Neki modeli.

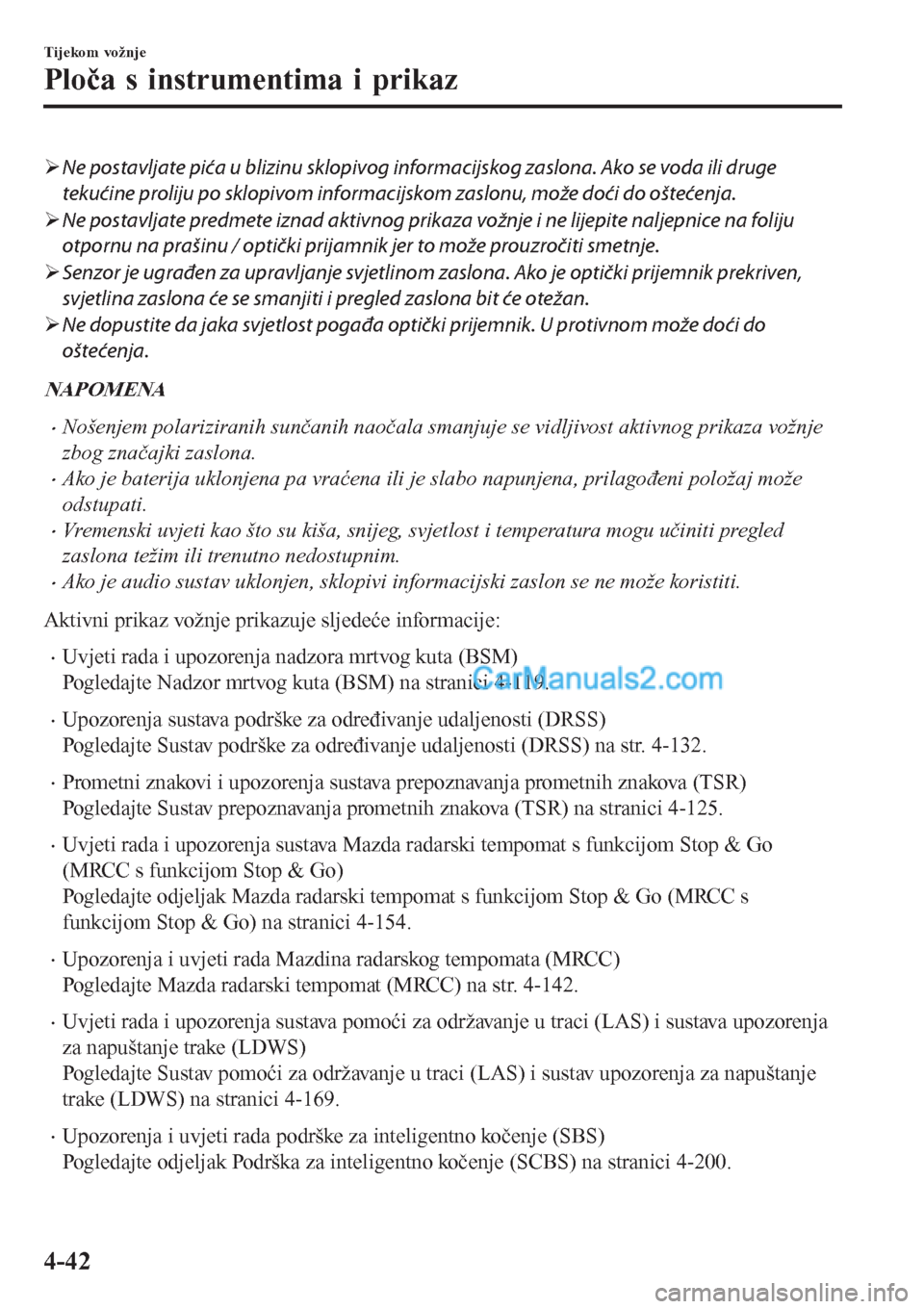

¾Ne postavljate pića u blizinu sklopivog informacijskog zaslona. Ako se voda ili druge
tekućine proliju po sklopivom informacijskom zaslonu, može doći do oštećenja.
¾Ne postavljate predmete iznad aktivnog prikaza vožnje i ne lijepite naljepnice na foliju
otpornu na prašinu / optički prijamnik jer to može prouzročiti smetnje.
¾Senzor je ugrađen za upravljanje svjetlinom zaslona. Ako je optički prijemnik prekriven,
svjetlina zaslona će se smanjiti i pregled zaslona bit će otežan.
¾Ne dopustite da jaka svjetlost pogađa optički prijemnik. U protivnom može doći do
oštećenja.
NAPOMENA
•Nošenjem polariziranih sunčanih naočala smanjuje se vidljivost aktivnog prikaza vožnje
zbog značajki zaslona.
•Ako je baterija uklonjena pa vraćena ili je slabo napunjena, prilagođeni položaj može
odstupati.
•Vremenski uvjeti kao što su kiša, snijeg, svjetlost i temperatura mogu učiniti pregled
zaslona težim ili trenutno nedostupnim.
•Ako je audio sustav uklonjen, sklopivi informacijski zaslon se ne može koristiti.
Aktivni prikaz vožnje prikazuje sljedeće informacije:
•Uvjeti rada i upozorenja nadzora mrtvog kuta (BSM)
Pogledajte Nadzor mrtvog kuta (BSM) na stranici 4-119.
•Upozorenja sustava podrške za određivanje udaljenosti (DRSS)
Pogledajte Sustav podrške za određivanje udaljenosti (DRSS) na str. 4-132.
•Prometni znakovi i upozorenja sustava prepoznavanja prometnih znakova (TSR)
Pogledajte Sustav prepoznavanja prometnih znakova (TSR) na stranici 4-125.
•Uvjeti rada i upozorenja sustava Mazda radarski tempomat s funkcijom Stop & Go
(MRCC s funkcijom Stop & Go)
Pogledajte odjeljak Mazda radarski tempomat s funkcijom Stop & Go (MRCC s
funkcijom Stop & Go) na stranici 4-154.
•Upozorenja i uvjeti rada Mazdina radarskog tempomata (MRCC)
Pogledajte Mazda radarski tempomat (MRCC) na str. 4-142.
•Uvjeti rada i upozorenja sustava pomoći za održavanje u traci (LAS) i sustava upozorenja
za napuštanje trake (LDWS)
Pogledajte Sustav pomoći za održavanje u traci (LAS) i sustav upozorenja za napuštanje
trake (LDWS) na stranici 4-169.
•Upozorenja i uvjeti rada podrške za inteligentno kočenje (SBS)
Pogledajte odjeljak Podrška za inteligentno kočenje (SCBS) na stranici 4-200.
Tijekom vožnje
Ploča s instrumentima i prikaz
4-42

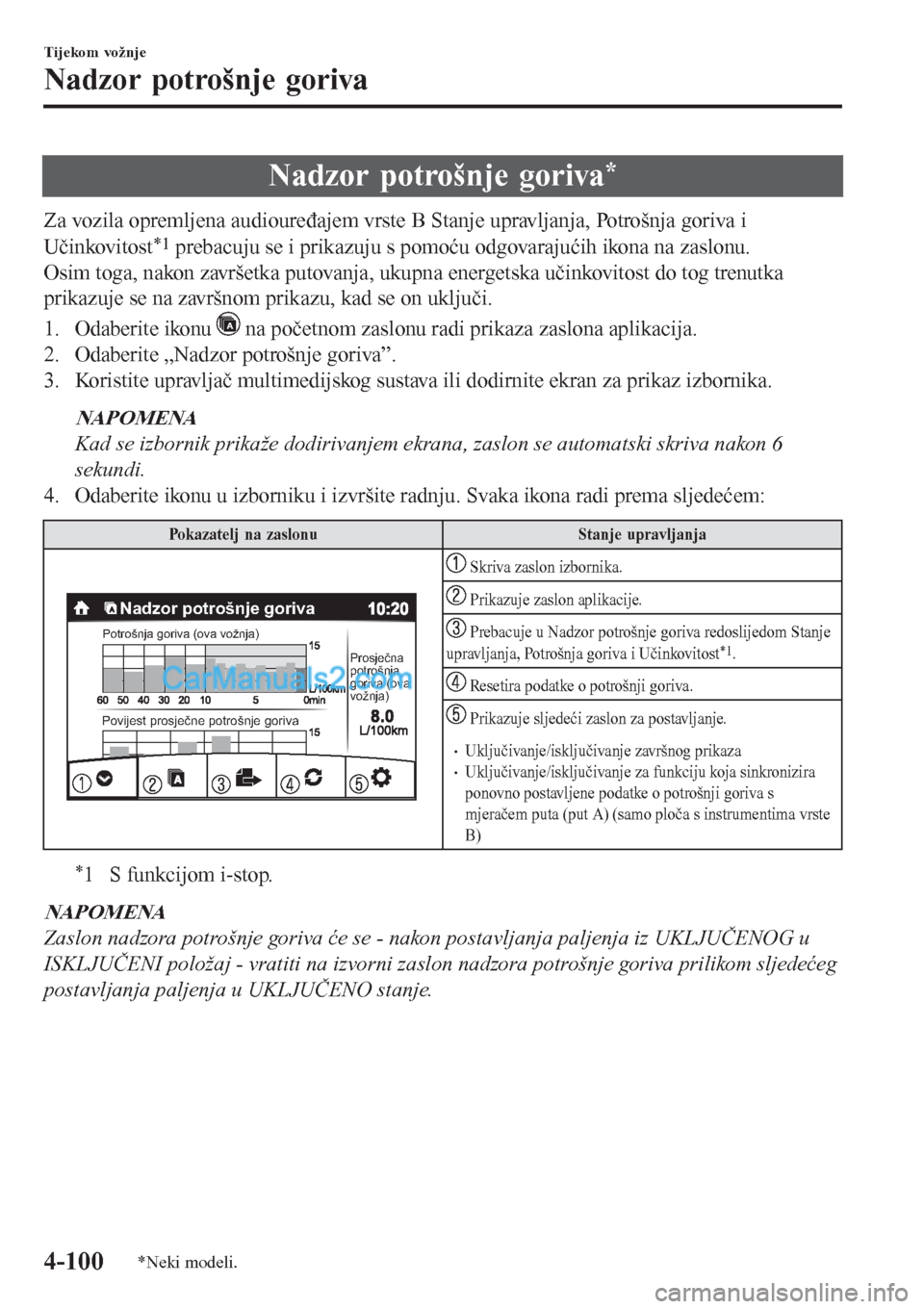

Nadzor potrošnje goriva*
Za vozila opremljena audiouređajem vrste B Stanje upravljanja, Potrošnja goriva i
Učinkovitost
*1 prebacuju se i prikazuju s pomoću odgovarajućih ikona na zaslonu.
Osim toga, nakon završetka putovanja, ukupna energetska učinkovitost do tog trenutka
prikazuje se na završnom prikazu, kad se on uključi.
1. Odaberite ikonu
na početnom zaslonu radi prikaza zaslona aplikacija.
2. Odaberite „Nadzor potrošnje goriva”.
3. Koristite upravljač multimedijskog sustava ili dodirnite ekran za prikaz izbornika.
NAPOMENA
Kad se izbornik prikaže dodirivanjem ekrana, zaslon se automatski skriva nakon 6
sekundi.
4. Odaberite ikonu u izborniku i izvršite radnju. Svaka ikona radi prema sljedećem:
Pokazatelj na zaslonu Stanje upravljanja
Nadzor potrošnje goriva
Potrošnja goriva (ova vožnja)
Povijest prosječne potrošnje goriva
Prosječna
potrošnja
goriva (ova
vožnja)
Skriva zaslon izbornika.
Prikazuje zaslon aplikacije.
Prebacuje u Nadzor potrošnje goriva redoslijedom Stanje
upravljanja, Potrošnja goriva i Učinkovitost*1.
Resetira podatke o potrošnji goriva.
Prikazuje sljedeći zaslon za postavljanje.
•Uključivanje/isključivanje završnog prikaza•Uključivanje/isključivanje za funkciju koja sinkronizira
ponovno postavljene podatke o potrošnji goriva s
mjeračem puta (put A) (samo ploča s instrumentima vrste
B)
*1 S funkcijom i-stop.
NAPOMENA
Zaslon nadzora potrošnje goriva će se - nakon postavljanja paljenja iz UKLJUČENOG u
ISKLJUČENI položaj - vratiti na izvorni zaslon nadzora potrošnje goriva prilikom sljedećeg
postavljanja paljenja u UKLJUČENO stanje.
Tijekom vožnje
Nadzor potrošnje goriva
4-100*Neki modeli.

5Unutarnje značajke
Koriste se razne značajke za udobnost u vožnji, uključujući
klimatizacijski i audio sustav.
Klimatizacijski sustav....................... 5-4
Savjeti za upravljanje.................... 5-4
Rad ventilacijskih otvora.............. 5-5
Ručno............................................ 5-7
Potpuno automatski tip............... 5-11
Prije upotrebe audiosustava.......... 5-15
Prekidač za regulaciju zvuka...... 5-15
Način rada AUX/USB.................5-17
Antena.........................................5-19
Audiokomplet [vrsta A (bez dodirnog
zaslona)]............................................5-20
Upravljački elementi napajanja /
glasnoće / zvuka......................... 5-20
Sat............................................... 5-22
Rukovanje radio uređajem.......... 5-23
Upravljanje CD uređajem
*..........5-27
Kako se koristiti AUX načinom
rada............................................. 5-30
Kako kori st iti U SB nači n
rada............................................. 5-31
Kako koristiti iPod način rada............
.................................................... 5-34
Pokazatelji greške....................... 5-37
Bluetooth
®*................................ 5-38
Priprema opcije Bluetooth
®*...... 5-42
Dostupni jezik
*........................... 5-52
Sigurnosne postavke
*..................5-53
Bluetooth
® Au d i o*......................5-54
Bluetooth
® Hands-Free*............. 5-57
Glasovne naredbe
*...................... 5-64
Vježbanje funkcije prepoznavanja
glasa (zadatak govornika)
*..........5-65
Otklanjanje poteškoća
*............... 5-68
*Neki modeli.5-1

Audiokomplet [vrsta B (dodirni
zaslon)]..............................................5-72
Način osnovnog djelovanja......... 5-72
Početni zaslon............................. 5-76
Upravljački elementi glasnoće /
zaslona / zvuka........................... 5-77
Rukovanje radio uređajem.......... 5-79
Upravljanje Digital Audio
Broadcasting (DAB) radiom
*.............
.................................................... 5-82
Upravljanje CD uređajem
*..........5-85
Rukovanje DVD uređajem
*.........5-88
Kako s e kori st iti AUX nači nom
rada............................................. 5-91
Kako koristiti USB način
rada............................................. 5-92
Bluetooth
®.................................. 5-97
Priprema opcije Bluetooth
®..... 5-100
Dostupni jezik
*......................... 5-102
Bluetooth
® Audio..................... 5-103
Kako se koristiti aplikacijom
Aha™........................................5-107
Kako se koristiti aplikacijom
Stitcher™ Radio....................... 5-111
Bluetooth
® Hands-Free............ 5-113
Glasovne naredbe......................5-122
Postavke.................................... 5-126
Aplikacije..................................5-128
Otklanjanje poteškoća...............5-129
Dodatak.......................................... 5-134
Informacije koje morate znati.............
.................................................. 5-134
Unutarnja oprema........................ 5-146
Sjenila....................................... 5-146
Unutrašnja svjetla..................... 5-146
Utičnice za dodatke...................5-148
USB utor
*................................. 5-150
Držač za šalice.......................... 5-151
Držač za boce........................... 5-152
Pretinci za odlaganje.................5-152
Uklonjiva pepeljara
*................. 5-156
5-2*Neki modeli.

Prekidač za regulaciju
zvuka
Bez opcije Bluetooth® Hands-Free

S opcijom Bluetooth® Hands-Free

▼▼Podešavanje glasnoće
Kako biste povećali glasnoću, pritisnite
prema gore prekidač za glasnoću (
).
Za smanjenje glasnoće pritisnite prekidač
za zvuk prema dolje (
).
▼▼Prekidač za stišavanje zvuka*
Prekidač za utišavanje zvuka () pritisnite
jednom za utišavanje i ponovno za
isključivanje utišavanja.
NAPOMENA
Ako se motor ugasi dok je zvuk utišan,
utišavanje zvuka će se poništiti. Stoga,
kada se motor ponovno pokrene, zvuk više
neće biti utišan. Ako želite utišati zvuk,
ponovno pritisnite prekidač za utišavanje
zvuka (
).
▼▼Prekidač za pretraživanje
AM* / MW* / LW* / FM radio
Pritisnite gumb za pretraživanje (, ).
Radio mijenja sljedeću/prethodnu
pohranjenu stanicu prema redoslijedu kako
su pohranjene.
Pritisnite i držite pritisnute gumb za
pretraživanje (
, ) kako biste našli sve
upotrebljive postaje na višoj ili nižoj
frekvenciji, bez obzira na to jesu li
programirane.

Unutarnje značajke
Prije upotrebe audiosustava
*Neki modeli.5-15
