MAZDA MODEL CX-5 2017 Ägarmanual (in Swedish)

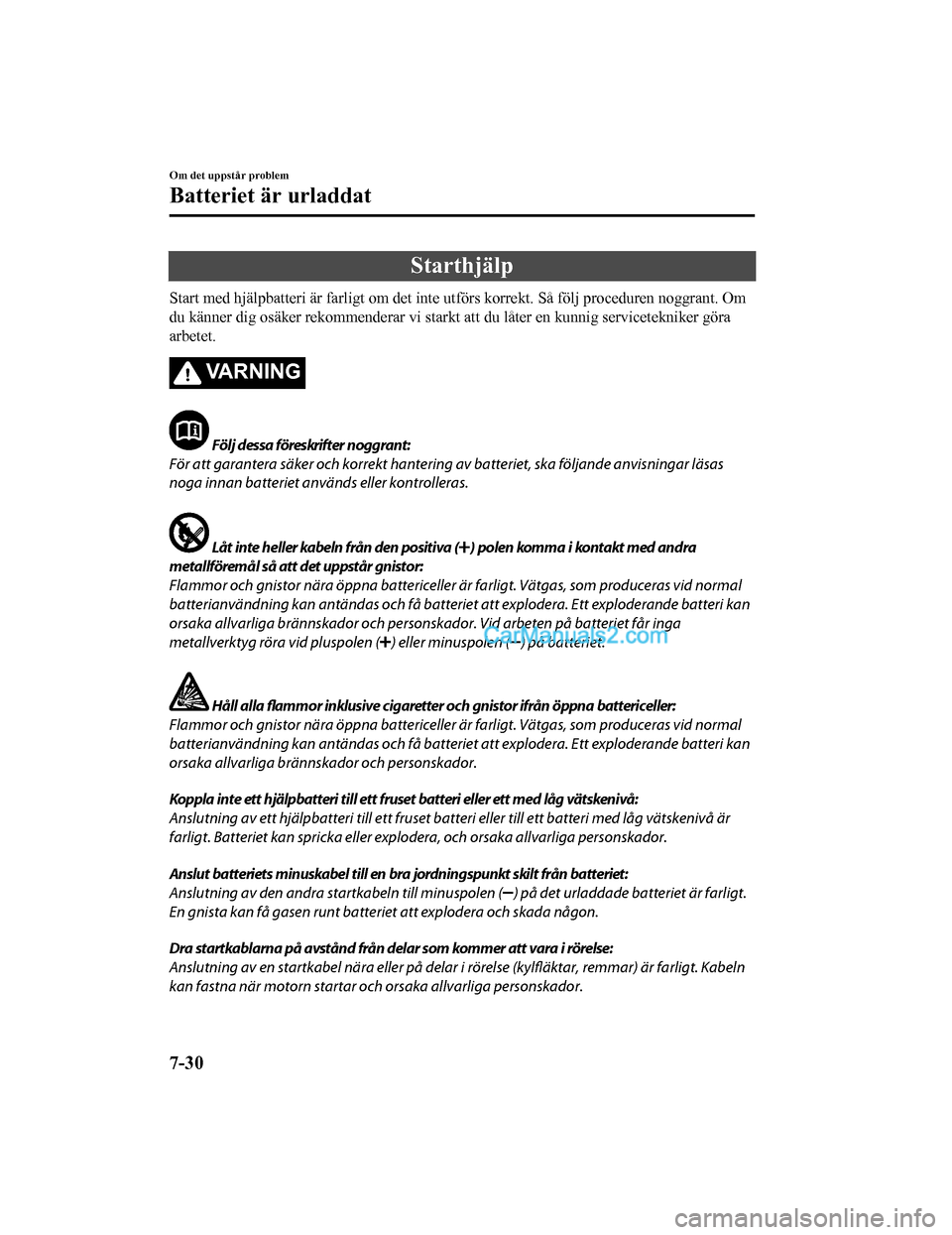

Starthjälp
Start med hjälpbatteri är farligt om det inte utförs korrekt. Så följ proceduren noggrant. Om
du känner dig osäker rekommenderar vi starkt att du låter en kunnig servicetekniker göra
arbetet.
VARNING
Följ dessa föreskrifter noggrant:
För att garantera säker och korrekt hantering av batteriet, ska följande anvisningar läsas
noga innan batteriet an vänds eller kontrolleras.
Låt inte heller kabeln från den positiva () polen komma i kontakt med andra
metallföremål så att det uppstår gnistor:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och person skador. Vid arbeten på batteriet får inga
metallverktyg röra vid pluspolen (
) eller minuspolen () på batteriet.
Håll alla flammor inklusive cigaretter och gnistor ifrån öppna battericeller:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador.
Koppla inte ett hjälpbatteri till ett fruset batteri eller ett med låg vätskenivå:
Anslutning av ett hjälpbatteri till ett fruset ba tteri eller till ett batteri med låg vätskenivå är
farligt. Batteriet kan spricka eller explod era, och orsaka allvarliga personskador.
Anslut batteriets minuskabel till en bra jordningspunkt skilt från batteriet:
Anslutning av den andra startkabeln till minuspolen (
) på det urladdade batteriet är farligt.
En gnista kan få gasen runt batteriet att explodera och skada någon.
Dra startkablarna på avstånd från delar som kommer att vara i rörelse:
Anslutning av en startkabel nära eller på dela r i rörelse (kylfläktar, remmar) är farligt. Kabeln
kan fastna när motorn startar och orsaka allvarliga personskador.
Om det uppstår problem
Batteriet är urladdat
7-30
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

VIKTIGT
Använd endast 12-volts batteri. Man kan skada en 12-volts startmotor, tändsystem och
andra elektriska delar så att de inte går att reparera om 24 volt används (t.ex. två 12-volts
batterier i serie eller en 24-volts generator).
StartbatteriUrladdat batteri
Startkablar
Anslut kablarna i nummerordning
och lossa dem i omvänd ordning.
1. Avlägsna batterikåpan.

2. Kontrollera att hjälpbatteriet är på 12volt och att den negativa polen är
jordad.
3. Om hjälpbatteriet finns i en annan bil får bilarna inte röra varandra. Stäng av
motorn på bilen med hjälpbatteriet, och
all onödig elektrisk utrustning i båda
bilarna.
4. Anslut startkablarna noga i ordningsföljd enligt figuren.
•Anslut den ena änden av den ena
startkabeln till den positiva polen på
det urladdade batteriet (1).
•Anslut den andra änden av samma
kabel till den positiva polen på
hjälpbatteriet (2).
•Anslut den ena änden av den andra
kabeln till den negativa polen på
hjälpbatteriet (3).
•Anslut den andra änden i en
jordpunkt enligt figuren (4).
5. Starta motorn i b ilen med hjälpbatteriet
och låt den gå ett par minuter. Starta
sedan motorn i den andra bilen.
6. (Med i-ELOOP-system)
”i-ELOOP charging” (i-ELOOP
laddning) visas i instrumentgruppens
multiinformationsdi splay när motorn
har startat. Meddelandet visas inte
längre när motorn går och laddningen
är klar. Bilen kan köras när
meddelandet inte lägre visas.

i-ELOOP laddning
Om det uppstår problem
Batteriet är urladdat
7-31
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

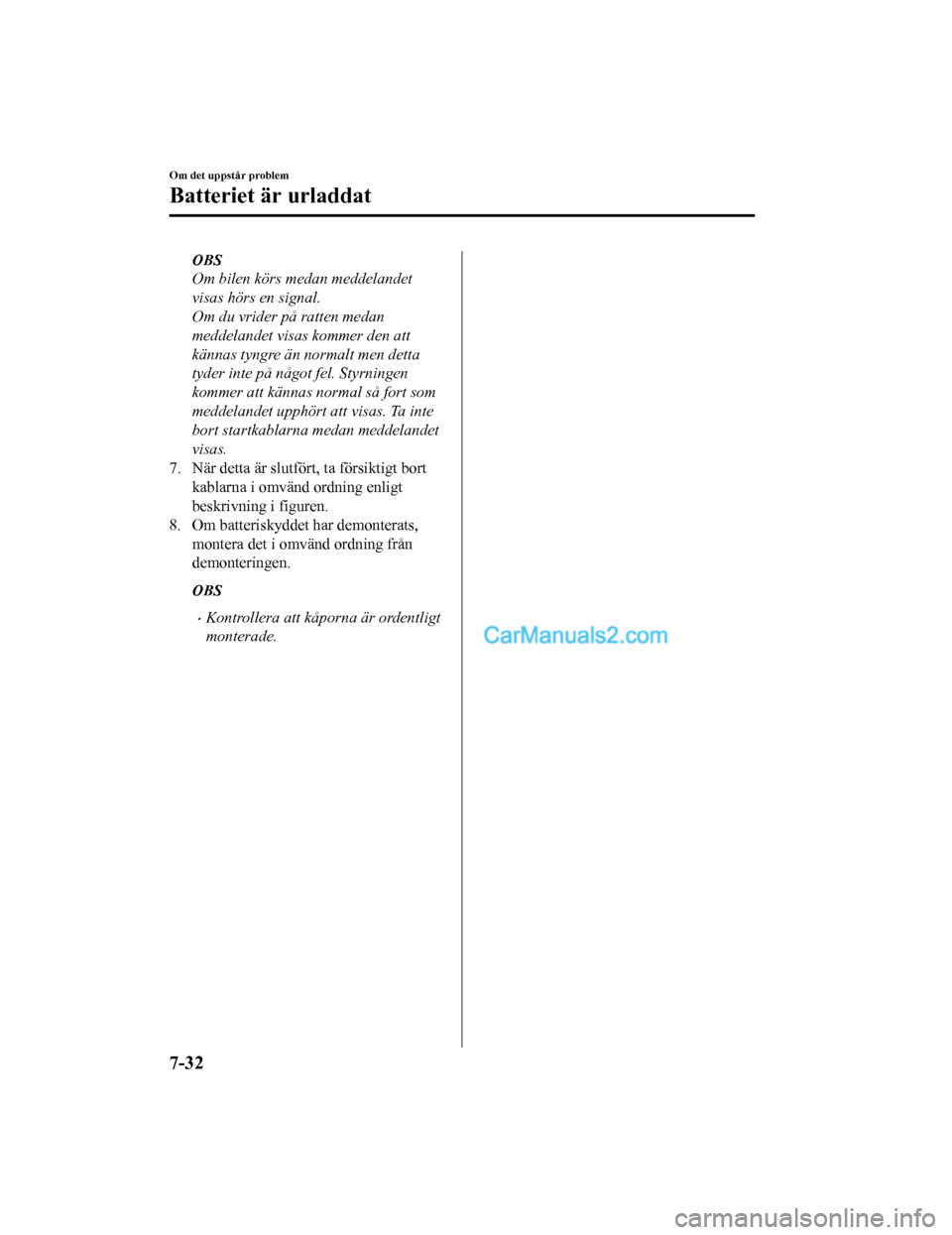

OBS
Om bilen körs medan meddelandet
visas hörs en signal.
Om du vrider på ratten medan
meddelandet visas kommer den att
kännas tyngre än normalt men detta
tyder inte på något fel. Styrningen
kommer att kännas normal så fort som
meddelandet upphört att visas. Ta inte
bort startkablarna medan meddelandet
visas.
7. När detta är slutfört, ta försiktigt bort
kablarna i omvänd ordning enligt
beskrivning i figuren.
8. Om batteriskyddet har demonterats,
montera det i omvänd ordning från
demonteringen.
OBS
•Kontrollera att kåporna är ordentligt
monterade.
Om det uppstår problem
Batteriet är urladdat
7-32
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Start av bränsleflödad
motor (SKYACTIV-G 2.0 och SKYACTIV-G 2.5)
Om motorn inte startar kan den vara
bränsleflödad (för mycket bränsle i
motorn).

Gör så här:

1. Om motorn inte startar inom fem
sekunder på första försöket, vänta tio
sekunder och försök sedan igen.
2. Kontrollera att parkeringsbromsen är åtdragen.
3. Trampa gaspedalen i botten och håll kvar den där.
4. Tryck ner kopplingspedalen (manuell
växel) eller bromspedalen (automatisk
växel), tryck sedan på startknappen.
Om motorn starta r ska gaspedalen
omedelbart släppas för motorn rusar
snabbt.
5. Om motorn inte startar, kör startmotorn utan att trampa ner
gaspedalen.

Om motorn fortfarande inte startar efter
användning av ovanstående procedur ska
bilen kontrolleras av en kunnig reparatör.
Vi rekommenderar en auktoriserad
Mazda-reparatör.
Knuffstart
Knuffstarta inte din Mazda.
VARNING
Starta aldrig en bil genom att bogsera den:
Att bogsera en bil för att starta kan vara
farligt. Bilen som bogseras kan hoppa
framåt när motorn startar och krocka med
bilen framför. De som sitter i bilarna kan
skadas.
VIKTIGT
Knuffa inte igång en bil som har manuell
växellåda. Det kan skada
avgaskontrollsystemet.
OBS
Det går inte att starta en bil med
automatlåda genom att knuffa på den eller
bogsera igång den.
Om det uppstår problem
Nödstart
7-33
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Köra slut på bränsle(SKYACTIV-D 2.2)
VIKTIGT
Försök inte att starta motorn längre än 10
sekunder åt gången. I annat fall kan
startmotorn skadas. Om motorn inte
startar på första försöket, vänta cirka 20
sekunder innan ett nytt försök görs.
Om bilen kör slut på bränsle, tillsätt minst
10 l bränsle och försök starta om motorn.
Eftersom det kan komma in luft i
bränsleledningarna när bränslet tar slut,
kan det ta längre tid att starta motorn. Om
motorn inte startar första gången, försök
starta den fler gånger. Om den fortfarande
inte startar, kontakta en kunnig mekaniker,
vi rekommenderar en auktoriserad
Mazda-verkstad.
Om det uppstår problem
Nödstart
7-34
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Överhettning
Motorn är förmodligen överhettad om
temperaturmätaren visar på överhettning,
varningslampan för hög
kylvätsketemperatur tänds, motoreffekten
minskar eller det hörs ett högt knackande
eller pingande ljud.
VARNING
Kör till en säker plats, stäng av
tändningen och se till att fläkten inte är
igång innan du börjar arbeta nära
kylfläkten:
Att arbeta nära kylfläkten när den är igång
är farligt. Fläkten kan fortsätta att gå på
obestämd tid även när motorn har
stannats och motorrumstemperaturen är
hög. Du kan träffas av fläkten och skadas
allvarligt.
Ta inte loss kylvätskesystemets
lock när motorn och kylaren är varma.
När motorn och kylaren är varma kan
skållhet kylvätska och ånga skjutas ut
under tryck och orsaka allvarliga skador.
Öppna motorhuven ENDAST om det inte
längre tränger ut ånga från motorn:
Ånga från en överhettad motor är farlig.
Utträngande ånga kan ge allvarliga
brännskador.
Om temperaturmätaren visar på
överhettning eller varningslampan för hög
kylvätsketemperatur tänds:

1. Kör säkert till sidan av vägen och
parkera.
2. En automatväxlad bil sätts i parkeringsläget (P), en bil med
manuell växellåda sätts i neutralläget.
3. Dra åt parkeringsbromsen.
4. Stäng av luftkonditioneringen.
5. Kontrollera om kylvätska eller ånga läcker ut från motorrummet.

Om det kommer ånga från
motorrummet:
Närma dig inte bilen framifrån. Stäng
av motorn.
Vänta tills ångan har avdunstat, öppna
därefter motorhuven och starta motorn.

Om det inte syns någon ånga eller
kylvätska:
Öppna motorhuven och låt motorn gå
på tomgång tills den kyls av.
VIKTIGT
Om kylfläkten inte går när motorn är
igång, kommer motortemperaturen att
stiga. Stanna motorn och tillkalla en
kunnig reparatör. Vi rekommenderar
en auktoriserad Mazda-verkstad.
6. Kontrollera att kylfläkten är igång, stäng därefter av motorn när
motortemperaturen har sjunkit.
7. Kontrollera kylvätskenivån när motorn svalnat.
Om nivån är låg, leta efter läckage av
kylvätska från kylare och slangar.
Om det uppstår problem
Överhettning
7-35
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Om du hittar ett läckage eller annan
skada, eller om det fortfarande läcker
kylvätska:
Stanna motorn och tillkalla en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
SKYACTIV-G 2.0 och SKYACTIV-G
2.5
Kylarlock
Ky lvätsk e-
behållare
Kylfläkt
SKYACTIV-D 2.2
Kylarlock
Kylvätske-
behållare
Kylfläkt
Om det inte finns några problem,
motorn är kall, och det finns inget
synligt läckage:
Fyll försiktigt på kylvätska efter behov
(sidan 6-29).
VIKTIGT
Om motorn fortsätter att överhettas eller
ofta överhettas, ska kylsystemet
kontrolleras. Motorn kan få allvarliga
skador om det inte görs någon reparation.
Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Om det uppstår problem
Överhettning
7-36
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Beskrivning av bogsering
Det är lämpligt att låta en auktoriserad
Mazda-verkstad eller bärgningsföretag
bogsera bilen.

För att undvika skador på bilen är det
viktigt att lyfta och bogsera den på rätt
sätt. Särskilt vid bogsering av 4WD-bilar,
där alla hjulen är anslutna till drivningen,
är korrekt transport av bilen av yttersta
vikt för att undvika skador på
drivsystemet. Tänk även på att följa
gällande lagar.
Transporthjul

Vid bogsering av tvåhjulsdrivna bilar ska
drivhjulen (framhjulen) vara upphissade.
Om alltför stora skador eller andra
förhållanden förhindrar detta bör en dolly
användas.

När du bogserar en tvåh julsdriven bil med
de bakre hjulen mot marken ska
handbromsen lossas.
Se Elektrisk parkeringsbroms (EPB) på
sidan 4-81.

Vid bogsering av 4WD-fordon måste alla
hjul vara upphissade.
VARNING
Bogsera alltid 4WD-fordon med alla fyra
hjulen upphissade.
Det är farligt att bogsera ett 4WD-fordon
med antingen fram- eller bakhjulen på
marken eftersom drivningen kan skadas,
eller kan fordonet rulla bort från
bärgningsbilen och orsaka en olycka. Om
drivningen skadats ska fordonet
transporteras på en lastbil med platt flak.
VIKTIGT
 Bogsera inte bilen baklänges med
drivhjulen på marken. Detta kan ge
skador på växellådan.
Om det uppstår problem
Bogsering i nödsituation
7-37
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Bogsera inte med utrustning av
kättingtyp. Detta kan ge skador på bilen.
Använd dolly eller
flak.
Om den elektriska parkeringsbromsen
(EPB) inte kan lossas när fordonet
bogseras ska fordonet transporteras med
alla hjulen upplyfta från marken så som
visas på bilden. Om fordonet bogseras
utan att hjulen lyfts upp från marken kan
bromssystemet skadas.
Transporthjul
Om professionell bogseringshjälp inte är
tillgänglig i en nödsituation, kan bilen
bogseras med alla fyra hjulen på marken
med hjälp av bogserkroken framtill på
bilen.
Bogsera endast bilen på asfalterad väg och
korta sträckor med låg hastighet.
VIKTIGT
Följ dessa instruktioner när en bil ska
bogseras med alla hjulen på marken.
1. Lägg växeln i neutralläget (manuell
växellåda) eller N-läget
(automatväxellåda).
2. Vrid tändningslåset till läge ON.
3. Släpp parkeringsbroms. Se Elektrisk parkeri ngsbroms (EPB) på
sidan 4-81.
Kom ihåg att servohjälpen för bromsar och
styrning inte finns tillgänglig när motorn
inte är igång.
Om det uppstår problem
Bogsering i nödsituation
7-38
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Bogserkrokar
VIKTIGT
Bogseröglor bör användas i nödfall
(exempelvis för att dra upp bilen ur diket
eller vid fastkörning i lössnö).
 När bogseröglorna används ska
bogserlinan eller kättingen dras rakt
fram från öglan. Belasta inte öglan i
sidled.
OBS
Vid bogsering med bogserlinan eller
kättingen, vira in bogserlinan eller
kättingen med en mjuk trasa nära
stötfångaren för att förhindra att
stötfångaren skadas.
▼ Bogserkrokar
1. Ta ut bogseröglan och
hjulmutternyckeln från bagagerummet
(sidan 7-14).
2. Svep in en skruvmejsel eller liknande verktyg i en mjuk trasa för att
förhindra skador på den lackerade
stötfångaren, och öppna locket som är
placerat på den främre eller den bakre
stötfångaren.
Fram

Bak

Domkraftsvev
VIKTIGT
Använd inte överdriven kraft eftersom
locket kan skadas eller den lackerade
stötfångaren repas.
OBS
Ta bort skyddet och förvara det på en
plats där det inte kommer bort.
3. Montera bogseröglan ordentligt med hjälp av fälgkorset eller liknande.
Kontakta en auktoriserad
Mazda-verkstad.
Om det uppstår problem
Bogsering i nödsituation
7-39
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
