audio MAZDA MODEL CX-5 2017 Ägarmanual (in Swedish)

Innehåll
Illustrerat register
In- och utvändig överblick över din Mazda samt genomgång av delarna i
den.1
Viktig säkerhetsutrustning
Viktig information angående sä kerhetsutrustning, bl.a. säten,
säkerhetsbälten, barn säkerhetsutrustning, samt SRS-krockkuddar.2
Innan du kör
Användning av de olika funktionerna som nycklar, dörrar, speglar och
fönster.3
Under körning
Information rörande säker körning och stopp.4
Funktioner i kupén
Användning av olika funktioner för åkkomfort, inklusive luftkonditionering
och audiosystem.5
Underhåll och skötsel
Hur du behåller din Mazda i toppskick.6
Om det uppstår problem
Information som kan vara till hjäl p om det uppstår problem med bilen.7
Kundinformation
Viktig kundinformation om bl.a. garantier och bruk av extrautrustning.8
Specifikationer
Teknisk information om din Mazda.9
Register10
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

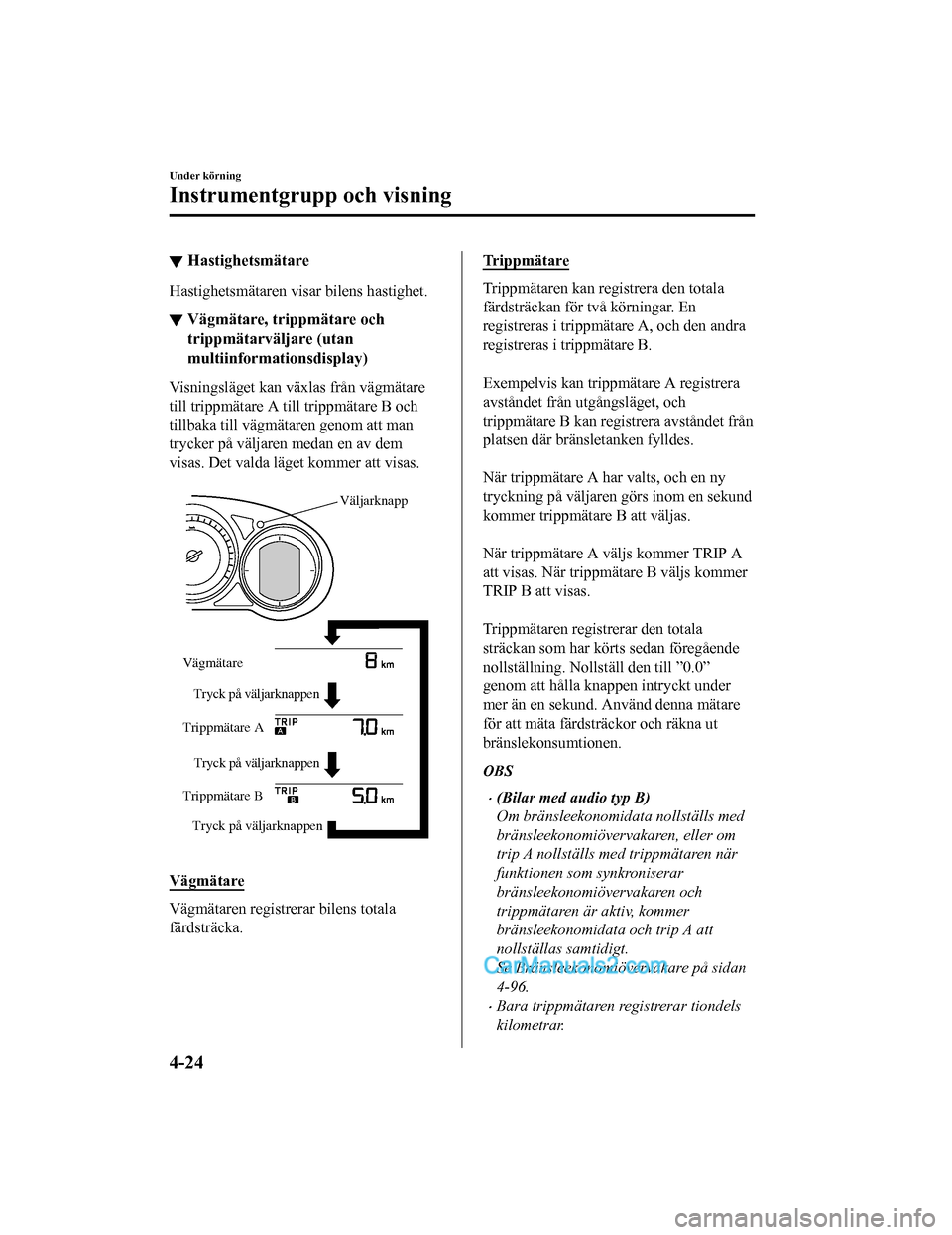

▼Hastighetsmätare
Hastighetsmätaren visar bilens hastighet.
▼Vägmätare, trippmätare och
trippmätarväljare (utan
multiinformationsdisplay)
Visningsläget kan växlas från vägmätare
till trippmätare A till trippmätare B och
tillbaka till vägmätaren genom att man
trycker på väljaren medan en av dem
visas. Det valda läget kommer att visas.

Väljarknapp
T
ryck på väljar knappen
T
ryck på väljar knappen
Tryck på väljarknappen
Vägmätare
Trippmätare A
Trippmätare B

Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar. En
registreras i trippmätare A, och den andra
registreras i trippmätare B.

Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet från
platsen där bränsletanken fylldes.

När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en sekund
kommer trippmätare B att väljas.

När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.

Trippmätaren registrerar den totala
sträckan som har körts sedan föregående
nollställning. Nollställ den till ”0.0”
genom att hålla knappen intryckt under
mer än en sekund. Använd denna mätare
för att mäta färdsträckor och räkna ut
bränslekonsumtionen.
OBS
•(Bilar med audio typ B)
Om bränsleekonomidata nollställs med
bränsleekonomiövervakaren, eller om
trip A nollställs med trippmätaren när
funktionen som synkroniserar
bränsleekonomiövervakaren och
trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se Bränsleekonomiövervakare på sidan
4-96.
•Bara trippmätaren registrerar tiondels
kilometrar.
Under körning
Instrumentgrupp och visning
4-24
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Minska ljusstyrkan genom att vrida
reglaget åt vänster. En pipsignal hörs en
gång när reglaget har vridits till
maxläget för dimning.
•Öka ljusstyrkan genom att vrida reglaget
åt höger.
Nedtonat
Ljust
Stänga av dimmerfunktionen
Du kan stänga av dimningen av
belysningen genom att vrida reglaget åt
höger tills det hörs en pipsignal när
instrumentgruppen är neddimmad med
tändningen i läge ON. Om
instrumentgruppen syns sämre på grund av
bländande ljus utifrån kan dimningen av
belysningen stängas av.
OBS
•(Med multiinformationsdisplay)
Dimmern kan inaktiveras genom att du
trycker på belysningsreglaget på
instrumentpanelen.
•När dimningen har stängts av går det
inte att dimma instrumentgruppen även
om positionsljuset sätts på.
•När dimningen av belysningen stängs av
övergår skärmen på mittdisplayen till
kontinuerlig dagtidsvisning.
▼Visning av yttertemperatur (utan
multiinformationsdisplay)
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan
9-12.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-27
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-12.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka
－20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att visas.
▼ Körsträcka till tom tank
Det ungefärliga avståndet som du kan
färdas med återstående bränsle baserat på
bränsleförbrukningen visas.
Avståndet till tom tank beräknas och visas
varje sekund.

OBS
•Även om angivelsen för körsträcka till
tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån är
mycket låg eller varningslampan för låg
bränslenivå tänds.
•Visningen ändras inte om du tankar
mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin som
när du nyligen köpt din bil eller när
informationen raderats på grund av att
batteriet kopplas ur, kan körsträcka till
tom tank/avståndet sk
ilja sig från det
angivna värdet.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-35
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

5Funktioner i kupén
Användning av olika funktioner för åkkomfort, inklusive
luftkonditionering och audiosystem.
Luftkonditionering............................ 5-4 Manövreringstips.......................... 5-4
Ventilation.....................................5-5
Manuell typ...................................5-7
Helautomatisk typ.......................5-10
Innan du använder
ljudsystemet..................................... 5-14 Ljudreglage................................. 5-14
AUX/USB-läge...........................5-16
Antenn........................................ 5-18
Ljudinställning [typ A (utan
pekskärm)]....................................... 5-19Kontroller för på och av/volym/
ljud.............................................. 5-19
Klocka.........................................5-21
Användning av radi o.................. 5-22
Användning av CD-spelare
*....... 5-25
Så här använder du AUX-
läge............................................. 5-28
Så här använder du USB-läge............
.................................................... 5-29
Så här använder du iPod-läge............
.................................................... 5-32
Felmeddelanden..........................5-34
Bluetooth
®*................................ 5-35
Bluetooth
® förberedelse*............5-38
Tillgängliga språk
*..................... 5-49
Säkerhetsinställning
*.................. 5-50
Bluetooth
®-ljud*......................... 5-52
Bluetooth
® handsfree*................ 5-55
Röstigenkänning
*....................... 5-63
Röstigenkänning - Inlärning
(registrera talare)
*....................... 5-64
Felsökning
*.................................5-67
*Vissa modeller.5-1
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Ljudinställning [typ B
(pekskärm)]...................................... 5-71Grundläggande hantering........... 5-71
Hemskärm...................................5-75
Vo l y m / D i s p l a y /
Ljudkontroller........ ..................... 5-76
Användning av radio.................. 5-78
Använda DAB-radio (Digital Audio
Broadcasting)
*............................ 5-81
Användning av CD-spelare
*....... 5-84
Användning av DVD-spelaren
*.........
.................................................... 5-87
Så här använder du AUX-
läge............................................. 5-90
Så här använder du USB-läge............
.................................................... 5-91
Bluetooth
®.................................. 5-96
Bluetooth
® förberedelse............. 5-99
Tillgängliga språk
*................... 5-101
Bluetooth
®-ljud........................ 5-102
Så här använder du Aha™........ 5-106
Så här använder du Stitcher™
Radio.........................................5-110
Bluetooth
® handsfree............... 5-112
Röstigenkänning....................... 5-121
Inställningar.............................. 5-124
Applikationer............................ 5-126
Felsökning................................ 5-127
Bilaga.............................................. 5-132 Saker du bör veta...................... 5-132
Kupéutrustning........ ......................5-143
Solskydd................................... 5-143
Kupébelysning.......................... 5-143
Tillbehörsuttag.......................... 5-145
USB-strömuttag
*...................... 5-146
Mugghållare............. .................5-147
Flaskhållare...............................5-148
Förvaringsfack.......................... 5-149
Uttagbar askkopp
*.................... 5-153
5-2*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

DAB-radio (typ B)*
Tryck på Seek-knappen (, ) medan du
lyssnar på DAB-radio för att hämta en
station som tidigare lagrats till
favoritlistan. Vid varje tryckning på
knappen kan radiostationer hämtas i den
ordning som de lagrades.
Tryck och håll Seek-knappen (
) intryckt
för att gå till nästa station, (
) för att
återgå till föregående station.
USB Audio/Bluetooth
® Audio*/CD*
Tryck på Seek-knappen ( ) för att hoppa
fram till början av nästa spår.
Tryck på Seek-knappen (
) inom några
sekunder efter det att uppspelningen
startar för att gå tillbaka till början av
föregående spår.
Tryck på Seek-knappen (
) efter några
sekunder för att starta uppspelning från
början av aktuellt spår.
Tryck och håll Seek-knappen (
, )
intryckt för att kontin uerligt stega spår upp
eller ner.
DVD (Typ B)
*
Tryck på Seek-knappen () för att hoppa
fram till början av nästa kapitel.
Tryck på Seek-knappen (
) för att gå till
början av föregående kapitel.
Aha™/Stitcher™-radio (typ B)
Tryck på Seek-knappen ( ) för att hoppa
fram till början av nästa spår.
Tryck på sökknappen (
) och håll den
intryckt för att bedöma låten som du
lyssnar på som ”Like”.
Tryck på sökknappen (
) och håll den
intryckt för att bedöma låten som du
lyssnar på som ”Dislike”.
Funktioner i kupén
Innan du använde r ljudsystemet
*Vissa modeller.5-15
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

AUX/USB-läge
Genom att koppla en audiospelare till
tillbehörskontakten kan ljudet från
spelaren spelas upp genom bilens
högtalarsystem.
Använd en kabel med stereominikontakt
(3,5
) utan impedans som finns i handeln.
Kontakta en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Dessutom går det att ansluta en USB-enhet
till USB-porten om du vill spela upp ljudet
via bilens högtalarsystem.
OBS
(Typ B)
SD-kortfacket är till för
navigationssystemet. För bilar med
navigationssystem sätts SD-kortet (Mazda
original) med lagrad kartdata i
SD-kortfacket.
Ty p A

Tillbehörskontakt/USB-kontakt
Ty p B

USB-port
Tillbehörskontakt
① Så här använder du AUX-läge (typ A)
.............................................. sidan 5-28
② Så här använder du USB-läge (typ A)
.............................................. sidan 5-29
③ Så här använder du iPod-läge (typ A)
.............................................. sidan 5-32
④ Så här använder du AUX-läge (typ B)
.............................................. sidan 5-90
⑤ Så här använder du USB-läge (typ B)
.............................................. sidan 5-91
VA R N I N G
Justera inte den bärbara audioenheten
eller en liknande produkt medan du kör
bilen:
Det kan vara farligt att justera den bärbara
audioenheten eller en liknande produkt
medan du kör eftersom du kan förlora
uppmärksamheten på
trafiken. Det kan
leda till en allvarlig olycka. Justera den
bärbara audioenheten eller en liknande
produkt medan bilen står stilla.
VIKTIGT
Beroende på vilken bärbar audioenhet som
används, kan missljud uppstå när enheten
ansluts till bilens ti llbehörskontakt. (Om du
hör brus/störningar — använd inte
tillbehörsuttaget (AUX).)
Funktioner i kupén
Innan du använder ljudsystemet
5-16
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

OBS
•Detta läge kanske inte är användbart
beroende på den bärbara enheten som
ansluts.
•Innan du använder tillbehörskontakten/
USB-kontakten, se den handbok som
medföljde det tillbehör som ansluts.
•Använd en stereominikontakt (3,5 )
utan impedans som finns i handeln när
du ska ansluta den bärbara
audioenheten till tillbehörskontakten.
Läs tillverkarens instruktioner om hur
man ansluter en bärbar audioenhet till
tillbehörskontakten innan du använder
tillbehörskontakten.
•För att förhindra att batteriet laddas ur,
använd inte extraingången under längre
perioder när motorn är avstängd eller
går på tomgång.
•Vid anslutning av en enhet till
tillbehörskontakten eller USB-porten,
kan ljud uppstå beroende på den
anslutna enheten. Om enheten är
ansluten till bilens tillbehörsuttag, kan
ljudet reduceras genom att koppla ur
den från tillbehörsuttaget.
▼ Anslutning av USB-kontakt/
tillbehörskontakt
Ty p A

USB-portTillbehörskontakt
Ty p B

USB-portTillbehörskontakt
Anslutning av en enhet
1. Öppna luckan.
2. Avlägsna eventuella skydd över
tillbehörsuttaget eller USB-kontakten.
(Typ A)
3. Anslut enhetens kontakt till
USB-kontakten.
Funktioner i kupén
Innan du använde r ljudsystemet
5-17
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Kontroller för på och av/volym/ljud
Kontrollknapp för Av- och på/Volym/AudioMenyknapp
Audio-display
▼
Power ON/OFF
Sätt tändningen i läge ACC eller ON.
Tryck på power/volym-knappen för att
koppla på ljudsystemet. Tryck på knappen
igen för att stänga av det.
▼Vo l y m k o n t r o l l
Tryck på power/volym-knappen för att
justera volymen. Vrid power/
volym-knappen medurs för att höja
volymen, och moturs för att sänka den.
▼Justering av audioljud
1. Tryck på menyknappen () för att
välja funktionen. Den valda funktionen
kommer att visas.
2. Vrid på ratten för audiokontroll för att justera de valda funktionerna enligt
följande:
Visning Inställningsvärde
Vr i d m o t u r s Vr i d m e d u r s
AF
*1
(Ställa in alternativ frek- vens (AF)) Av P å
REG
*1
(Ställa in lokala program (REG)) Av P å
ALC
(Automatisk volyminställ- ning) Minska ni-
vån Öka nivån
BASS
(Basljud) Svagare bas Starkare bas
TREB
(Diskantljud) Svagare dis-
kant Starkare dis-
kant
FA D E
(Balans fram/bak) Flytta ljudet
framåt Flytta ljudet
bakåt
Funktioner i kupén
Ljudinställning [typ A (utan pekskärm)]
5-19
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
