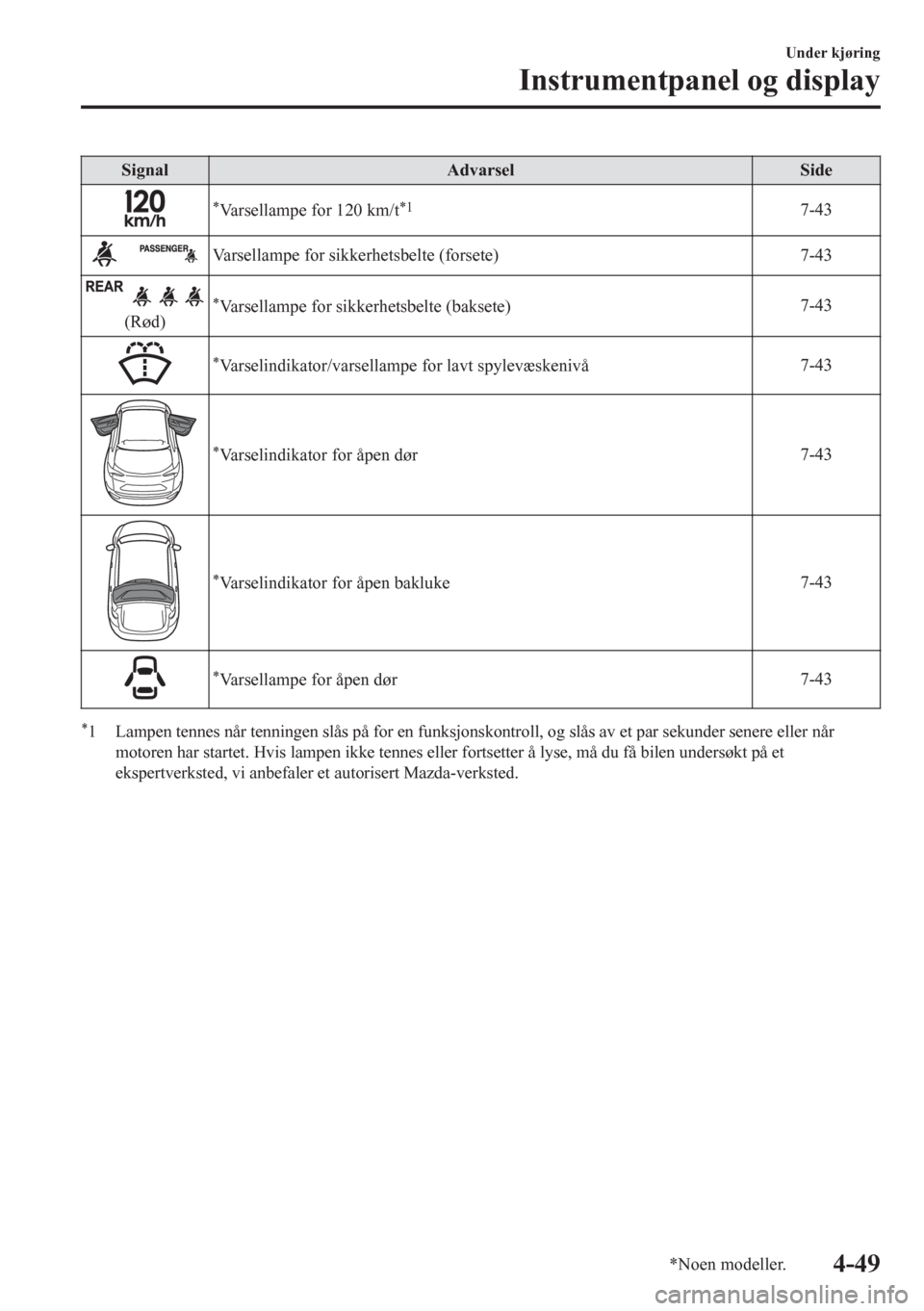

Signal Advarsel Side
*Varsellampe for 120 km/t*17-43
Varsellampe for sikkerhetsbelte (forsete) 7-43
(Rød)*Varsellampe for sikkerhetsbelte (baksete)7-43
*Varselindikator/varsellampe for lavt spylevæskenivå7-43
*Varselindikator for åpen dør7-43
*Varselindikator for åpen bakluke7-43
*Varsellampe for åpen dør7-43
*1 Lampen tennes når tenningen slås på for en funksjonskontroll, og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes eller fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-49

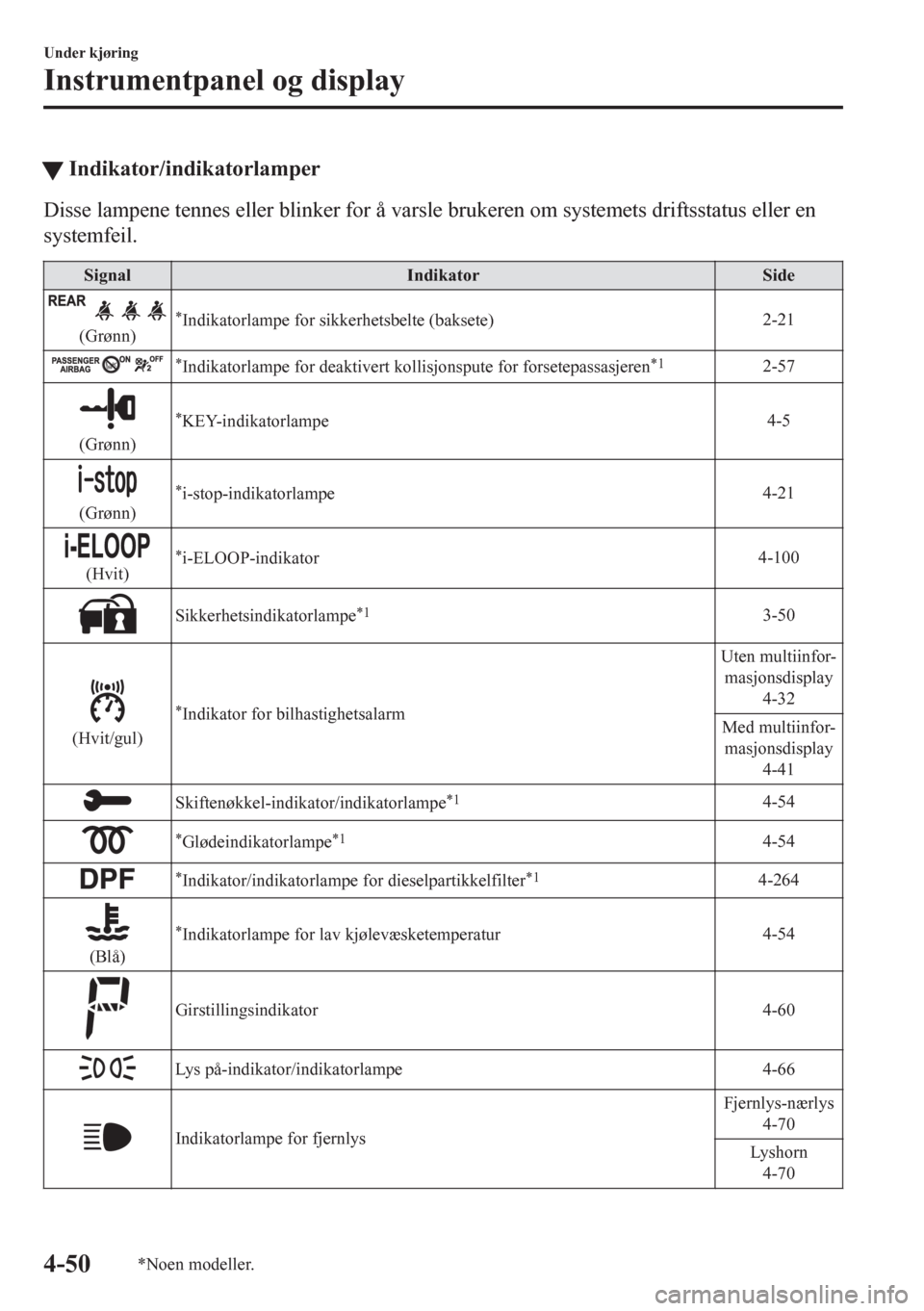

tIndikator/indikatorlamper
Disse lampene tennes eller blinker for å varsle brukeren om systemets driftsstatus eller en
systemfeil.
Signal Indikator Side
(Grønn)*Indikatorlampe for sikkerhetsbelte (baksete)2-21
*Indikatorlampe for deaktivert kollisjonspute for forsetepassasjeren*12-57
(Grønn)
*KEY-indikatorlampe4-5
(Grønn)
*i-stop-indikatorlampe4-21
(Hvit)*i-ELOOP-indikator4-100
Sikkerhetsindikatorlampe*13-50
(Hvit/gul)
*Indikator for bilhastighetsalarmUten multiinfor-
masjonsdisplay
4-32
Med multiinfor-
masjonsdisplay
4-41
Skiftenøkkel-indikator/indikatorlampe*14-54
*Glødeindikatorlampe*14-54
*Indikator/indikatorlampe for dieselpartikkelfilter*14-264
(Blå)
*Indikatorlampe for lav kjølevæsketemperatur4-54
Girstillingsindikator 4-60
Lys på-indikator/indikatorlampe 4-66
Indikatorlampe for fjernlysFjernlys-nærlys
4-70
Ly s h o r n
4-70
Under kjøring
Instrumentpanel og display
4-50*Noen modeller.

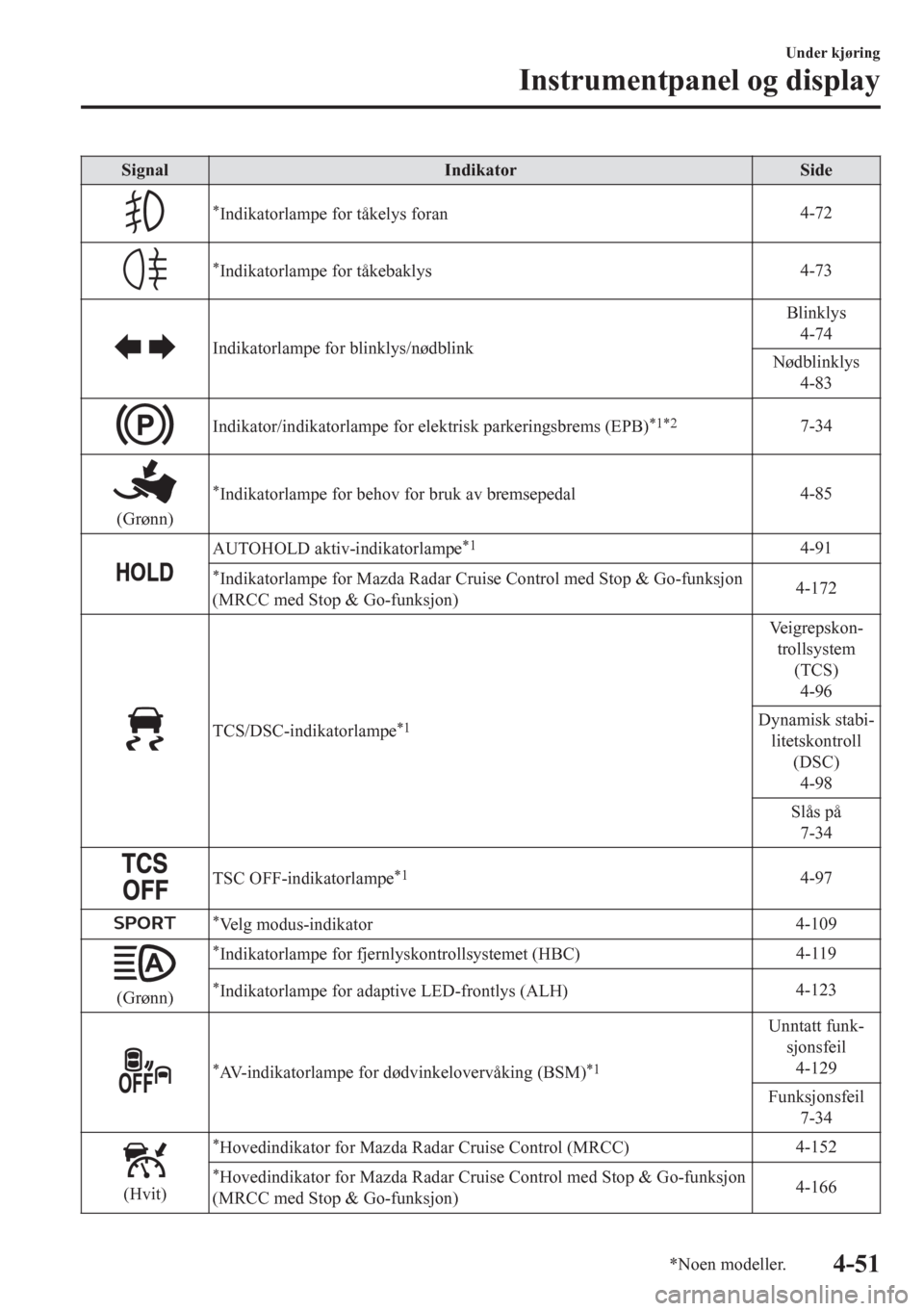

Signal Indikator Side
*Indikatorlampe for tåkelys foran4-72
*Indikatorlampe for tåkebaklys4-73
Indikatorlampe for blinklys/nødblinkBlinklys
4-74
Nødblinklys
4-83
Indikator/indikatorlampe for elektrisk parkeringsbrems (EPB)*1*27-34
(Grønn)
*Indikatorlampe for behov for bruk av bremsepedal4-85
AUTOHOLD aktiv-indikatorlampe*14-91
*Indikatorlampe for Mazda Radar Cruise Control med Stop & Go-funksjon
(MRCC med Stop & Go-funksjon)4-172
TCS/DSC-indikatorlampe*1
Veigrepskon-
trollsystem
(TCS)
4-96
Dynamisk stabi-
litetskontroll
(DSC)
4-98
Slås på
7-34
TSC OFF-indikatorlampe*14-97
*Velg modus-indikator4-109
(Grønn)
*Indikatorlampe for fjernlyskontrollsystemet (HBC)4-119
*Indikatorlampe for adaptive LED-frontlys (ALH)4-123
*AV-indikatorlampe for dødvinkelovervåking (BSM)*1
Unntatt funk-
sjonsfeil
4-129
Funksjonsfeil
7-34
(Hvit)
*Hovedindikator for Mazda Radar Cruise Control (MRCC)4-152
*Hovedindikator for Mazda Radar Cruise Control med Stop & Go-funksjon
(MRCC med Stop & Go-funksjon)4-166
Under kjøring
Instrumentpanel og display
*Noen modeller.4-51

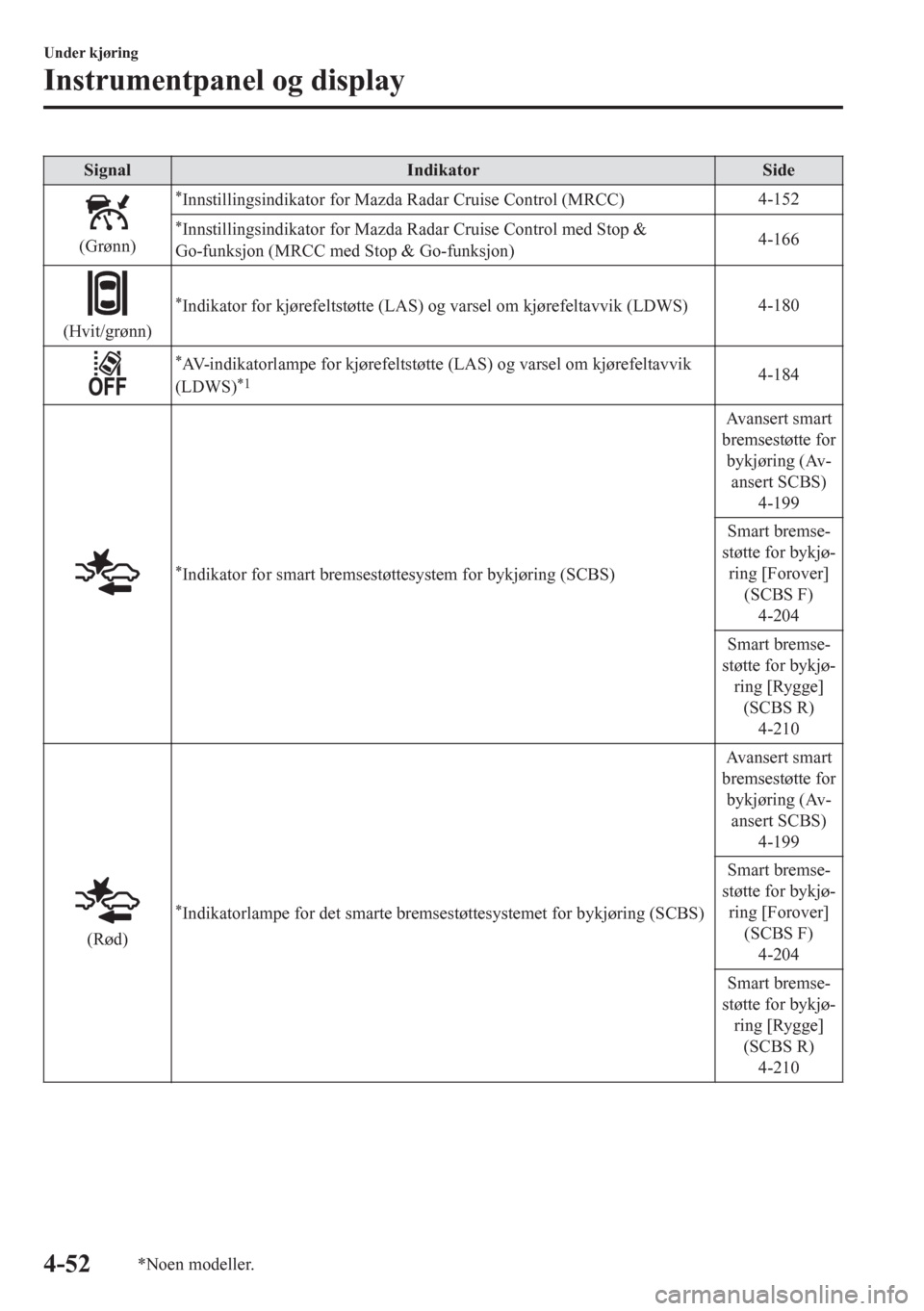

Signal Indikator Side
(Grønn)
*Innstillingsindikator for Mazda Radar Cruise Control (MRCC)4-152
*Innstillingsindikator for Mazda Radar Cruise Control med Stop &
Go-funksjon (MRCC med Stop & Go-funksjon)4-166
(Hvit/grønn)
*Indikator for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)4-180
*AV-indikatorlampe for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik
(LDWS)*14-184
*Indikator for smart bremsestøttesystem for bykjøring (SCBS)Avansert smart
bremsestøtte for
bykjøring (Av-
ansert SCBS)
4-199
Smart bremse-
støtte for bykjø-
ring [Forover]
(SCBS F)
4-204
Smart bremse-
støtte for bykjø-
ring [Rygge]
(SCBS R)
4-210
(Rød)
*Indikatorlampe for det smarte bremsestøttesystemet for bykjøring (SCBS)Avansert smart
bremsestøtte for
bykjøring (Av-
ansert SCBS)
4-199
Smart bremse-
støtte for bykjø-
ring [Forover]
(SCBS F)
4-204
Smart bremse-
støtte for bykjø-
ring [Rygge]
(SCBS R)
4-210
Under kjøring
Instrumentpanel og display
4-52*Noen modeller.

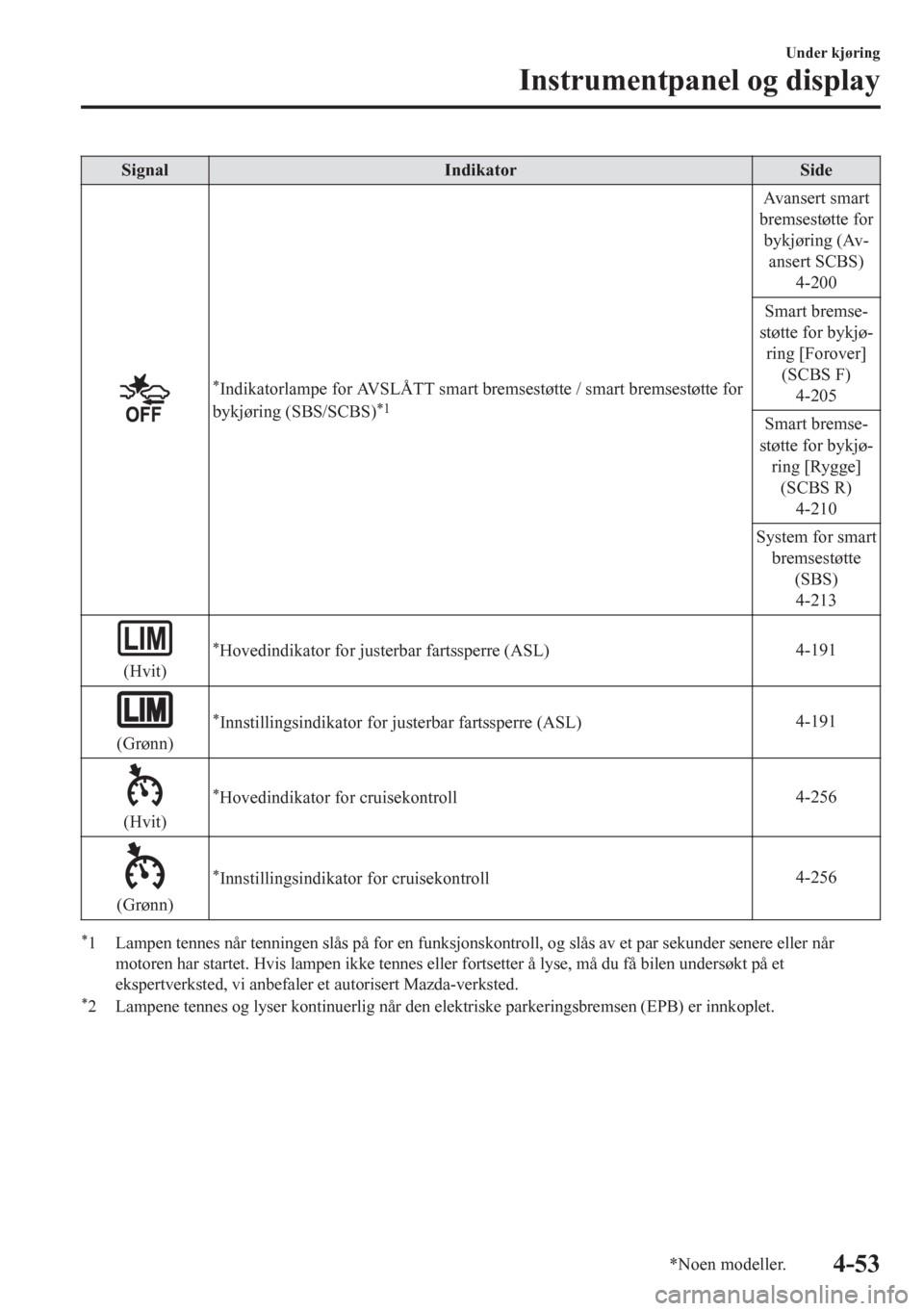

Signal Indikator Side
*Indikatorlampe for AVSLÅTT smart bremsestøtte / smart bremsestøtte for
bykjøring (SBS/SCBS)*1
Avansert smart
bremsestøtte for
bykjøring (Av-
ansert SCBS)
4-200
Smart bremse-
støtte for bykjø-
ring [Forover]
(SCBS F)
4-205
Smart bremse-
støtte for bykjø-
ring [Rygge]
(SCBS R)
4-210
System for smart
bremsestøtte
(SBS)
4-213
(Hvit)
*Hovedindikator for justerbar fartssperre (ASL)4-191
(Grønn)
*Innstillingsindikator for justerbar fartssperre (ASL)4-191
(Hvit)
*Hovedindikator for cruisekontroll4-256
(Grønn)
*Innstillingsindikator for cruisekontroll4-256
*1 Lampen tennes når tenningen slås på for en funksjonskontroll, og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes eller fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
*2 Lampene tennes og lyser kontinuerlig når den elektriske parkeringsbremsen (EPB) er innkoplet.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-53

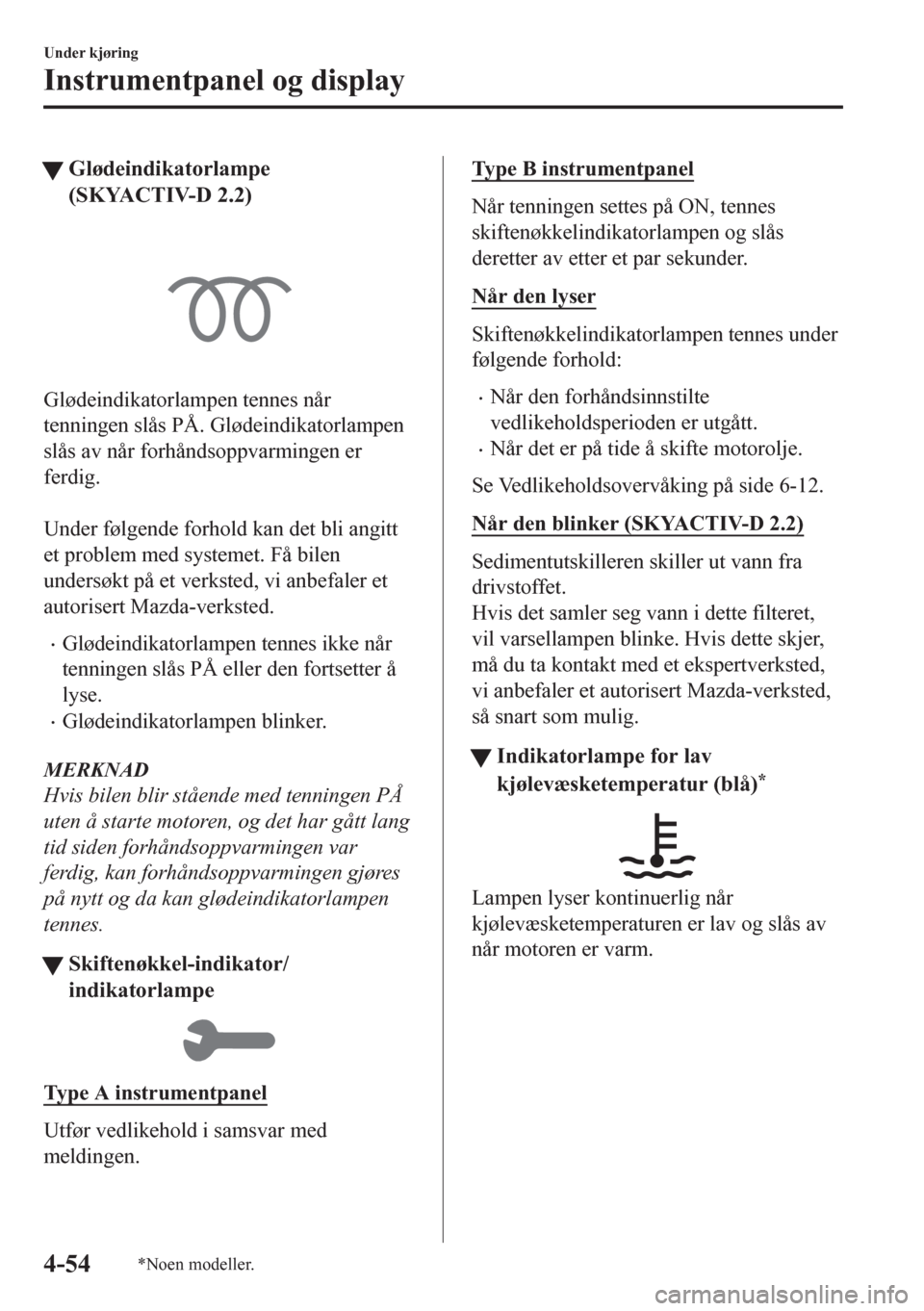

tGlødeindikatorlampe
(SKYACTIV-D 2.2)
Glødeindikatorlampen tennes når
tenningen slås PÅ. Glødeindikatorlampen
slås av når forhåndsoppvarmingen er
ferdig.

Under følgende forhold kan det bli angitt
et problem med systemet. Få bilen
undersøkt på et verksted, vi anbefaler et
autorisert Mazda-verksted.
•Glødeindikatorlampen tennes ikke når
tenningen slås PÅ eller den fortsetter å
lyse.
•Glødeindikatorlampen blinker.
MERKNAD
Hvis bilen blir stående med tenningen PÅ
uten å starte motoren, og det har gått lang
tid siden forhåndsoppvarmingen var
ferdig, kan forhåndsoppvarmingen gjøres
på nytt og da kan glødeindikatorlampen
tennes.
tSkiftenøkkel-indikator/
indikatorlampe
Type A instrumentpanel
Utfør vedlikehold i samsvar med
meldingen.
Ty p e B i n s t r u m e n t p a n e l
Når tenningen settes på ON, tennes
skiftenøkkelindikatorlampen og slås
deretter av etter et par sekunder.
Når den lyser
Skiftenøkkelindikatorlampen tennes under
følgende forhold:
•Når den forhåndsinnstilte
vedlikeholdsperioden er utgått.
•Når det er på tide å skifte motorolje.
Se Vedlikeholdsovervåking på side 6-12.
Når den blinker (SKYACTIV-D 2.2)
Sedimentutskilleren skiller ut vann fra
drivstoffet.
Hvis det samler seg vann i dette filteret,
vil varsellampen blinke. Hvis dette skjer,
må du ta kontakt med et ekspertverksted,
vi anbefaler et autorisert Mazda-verksted,
så snart som mulig.
tIndikatorlampe for lav
kjølevæsketemperatur (blå)
*
Lampen lyser kontinuerlig når
kjølevæsketemperaturen er lav og slås av
når motoren er varm.

Under kjøring
Instrumentpanel og display
4-54*Noen modeller.

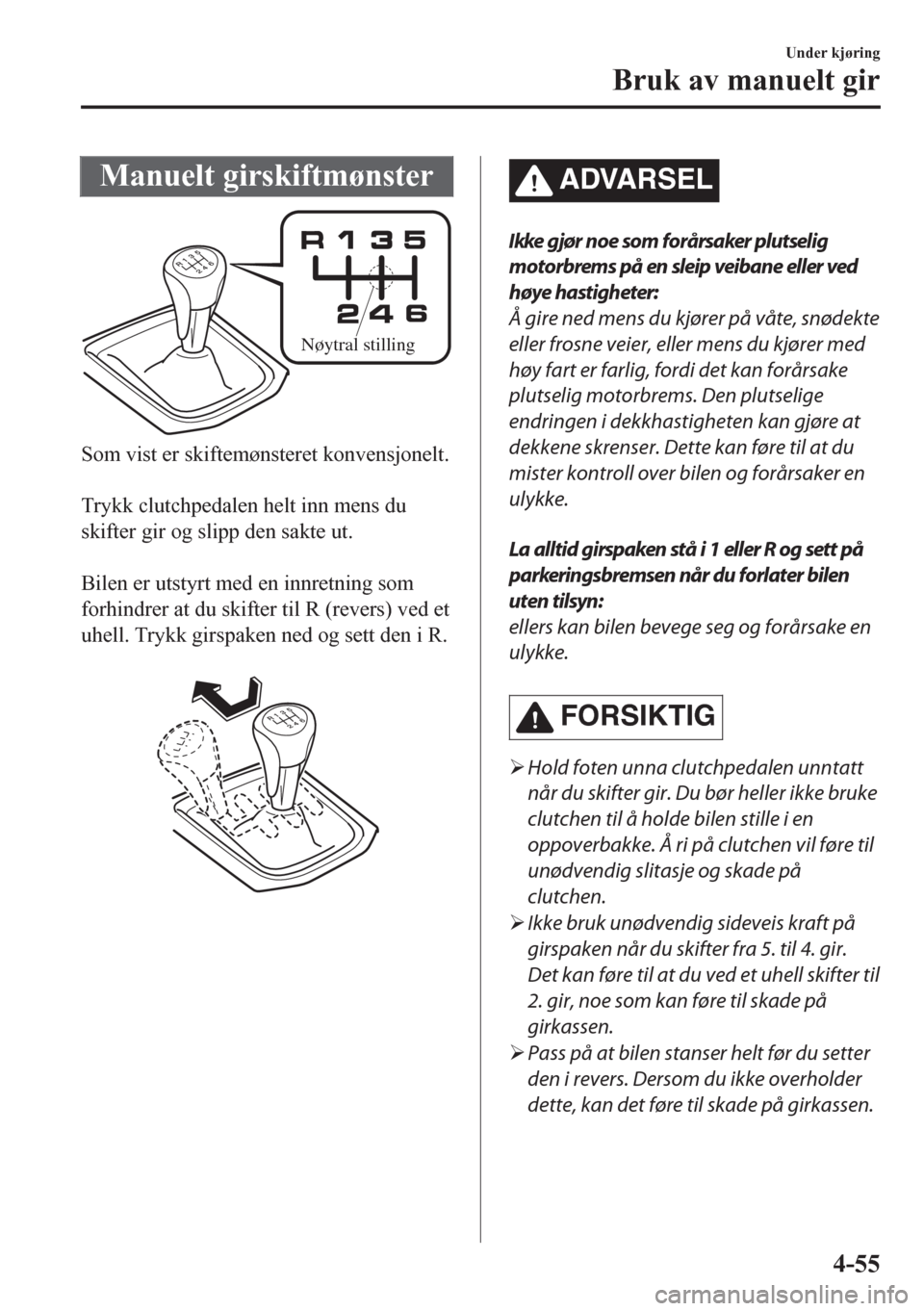

Manuelt girskiftmønster
Nøytral stilling
Som vist er skiftemønsteret konvensjonelt.

Trykk clutchpedalen helt inn mens du
skifter gir og slipp den sakte ut.

Bilen er utstyrt med en innretning som
forhindrer at du skifter til R (revers) ved et
uhell. Trykk girspaken ned og sett den i R.

ADVARSEL
Ikke gjør noe som forårsaker plutselig
motorbrems på en sleip veibane eller ved
høye hastigheter:
Å gire ned mens du kjører på våte, snødekte
eller frosne veier, eller mens du kjører med
høy fart er farlig, fordi det kan forårsake
plutselig motorbrems. Den plutselige
endringen i dekkhastigheten kan gjøre at
dekkene skrenser. Dette kan føre til at du
mister kontroll over bilen og forårsaker en
ulykke.
La alltid girspaken stå i 1 eller R og sett på
parkeringsbremsen når du forlater bilen
uten tilsyn:
ellers kan bilen bevege seg og forårsake en
ulykke.
FORSIKTIG
¾Hold foten unna clutchpedalen unntatt
når du skifter gir. Du bør heller ikke bruke
clutchen til å holde bilen stille i en
oppoverbakke. Å ri på clutchen vil føre til
unødvendig slitasje og skade på
clutchen.
¾Ikke bruk unødvendig sideveis kraft på
girspaken når du skifter fra 5. til 4. gir.
Det kan føre til at du ved et uhell skifter til
2. gir, noe som kan føre til skade på
girkassen.
¾Pass på at bilen stanser helt før du setter
den i revers. Dersom du ikke overholder
dette, kan det føre til skade på girkassen.
Under kjøring
Bruk av manuelt gir
4-55

MERKNAD
•Hvis det er vanskelig å gire til R, skift
tilbake til fri, slipp clutchpedalen og
prøv igjen.
•(Med i-stop-funksjon)
Hvis motoren har stanset på grunn av
kveling, kan den startes ved å trykke inn
clutchpedalen innen 3 sekunder etter at
motoren stanset.
Under følgende forhold kan ikke
motoren startes igjen selv om
clutchpedalen trykkes inn:
•Førerdøren er åpen.
•Sikkerhetsbeltet på førersiden er ikke
festet.
•Clutchpedalen ble ikke sluppet helt
etter at motoren ble kvelt.
•Clutchpedalen trykkes inn før motoren
har stoppet helt.
•(Med parkeringssensorsystem)
Når girspaken settes i R-stillingen med
tenningen PÅ, aktiviseres
parkeringssensorsystemet og det høres
en pipetone.
Se Parkeringssensorsystem på side
4-282.
tGirskiftindikator (GSI)
GSI hjelper deg til å oppnå optimalt
drivstofforbruk og jevn kjøring. Den viser
den valgte girposisjonen i
instrumentpanelet og gir føreren beskjed
om å skifte til det best egnede giret i
henhold til de faktiske kjøreforholdene.
Valgt girstilling Passende girstilling
Visning Tilstand
Tall Den valgte girstillingen vises.
og tallOpp- eller nedgiring til indikert
gir anbefales.
FORSIKTIG
Du kan ikke skifte opp eller ned bare på
grunnlag av de indikerte anbefalingene.
Den faktiske kjøresituasjonen kan kreve
andre gir enn det som indikeres. For å
unngå fare for ulykker må vei- og
trafikkforholdene vurderes korrekt av
føreren før det skiftes gir.
MERKNAD
GSI slås av når følgende handlinger
utføres.
•Bilen er stanset.
•Bilen står i fri.
•Bilen rygges.
•Clutchen er ikke fullt innkoplet ved
akselerasjon fra en stans.
•Clutchpedalen holdes inne i 2 sekunder
eller mer under kjøring.
Under kjøring
Bruk av manuelt gir
4-56

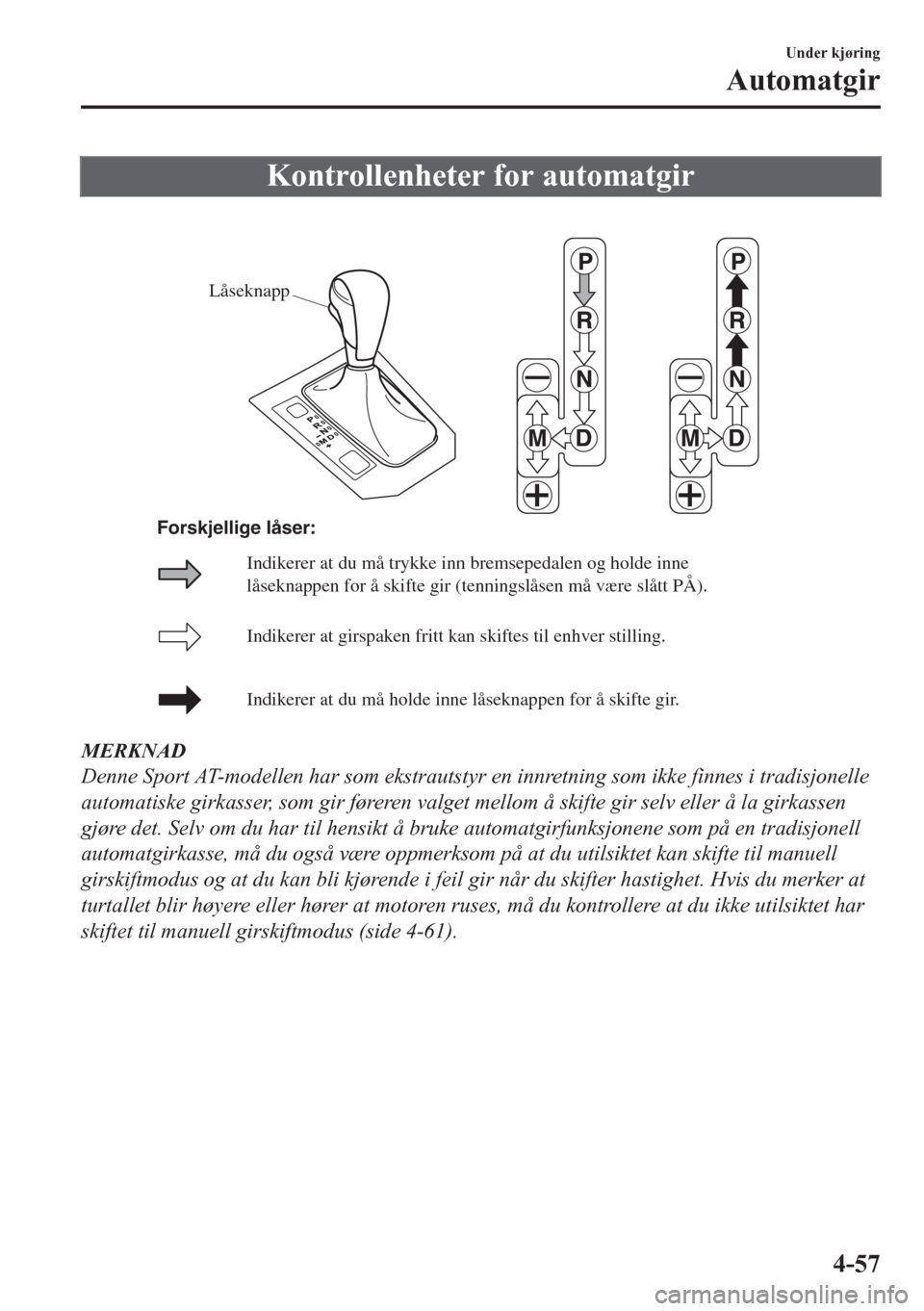

Kontrollenheter for automatgir
Låseknapp
Indikerer at girspaken fritt kan skiftes til enhver stilling.
Indikerer at du må holde inne låseknappen for å skifte gir. Indikerer at du må trykke inn bremsepedalen og holde inne
låseknappen for å skifte gir (tenningslåsen må være slått PÅ). Forskjellige låser:
MERKNAD
Denne Sport AT-modellen har som ekstrautstyr en innretning som ikke finnes i tradisjonelle
automatiske girkasser, som gir føreren valget mellom å skifte gir selv eller å la girkassen
gjøre det. Selv om du har til hensikt å bruke automatgirfunksjonene som på en tradisjonell
automatgirkasse, må du også være oppmerksom på at du utilsiktet kan skifte til manuell
girskiftmodus og at du kan bli kjørende i feil gir når du skifter hastighet. Hvis du merker at
turtallet blir høyere eller hører at motoren ruses, må du kontrollere at du ikke utilsiktet har
skiftet til manuell girskiftmodus (side 4-61).
Under kjøring
Automatgir
4-57

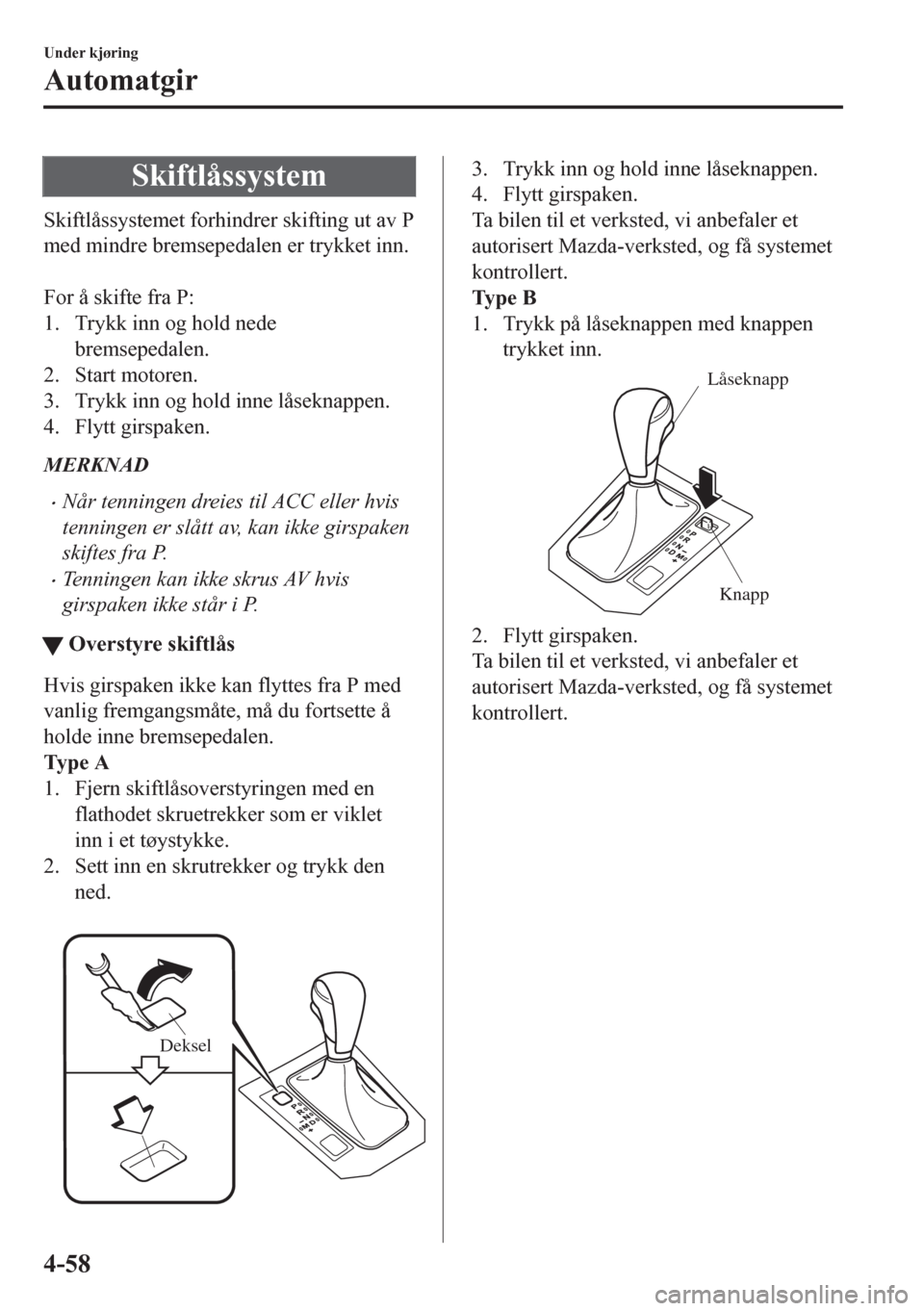

Skiftlåssystem
Skiftlåssystemet forhindrer skifting ut av P
med mindre bremsepedalen er trykket inn.

For å skifte fra P:
1. Trykk inn og hold nede
bremsepedalen.
2. Start motoren.
3. Trykk inn og hold inne låseknappen.
4. Flytt girspaken.
MERKNAD
•Når tenningen dreies til ACC eller hvis
tenningen er slått av, kan ikke girspaken
skiftes fra P.
•Tenningen kan ikke skrus AV hvis
girspaken ikke står i P.
tOverstyre skiftlås
Hvis girspaken ikke kan flyttes fra P med
vanlig fremgangsmåte, må du fortsette å
holde inne bremsepedalen.
Ty p e A
1. Fjern skiftlåsoverstyringen med en
flathodet skruetrekker som er viklet
inn i et tøystykke.
2. Sett inn en skrutrekker og trykk den
ned.

Deksel
3. Trykk inn og hold inne låseknappen.
4. Flytt girspaken.
Ta bilen til et verksted, vi anbefaler et
autorisert Mazda-verksted, og få systemet
kontrollert.
Ty p e B
1. Trykk på låseknappen med knappen
trykket inn.
Låseknapp
Knapp
2. Flytt girspaken.
Ta bilen til et verksted, vi anbefaler et
autorisert Mazda-verksted, og få systemet
kontrollert.
Under kjøring
Automatgir
4-58
