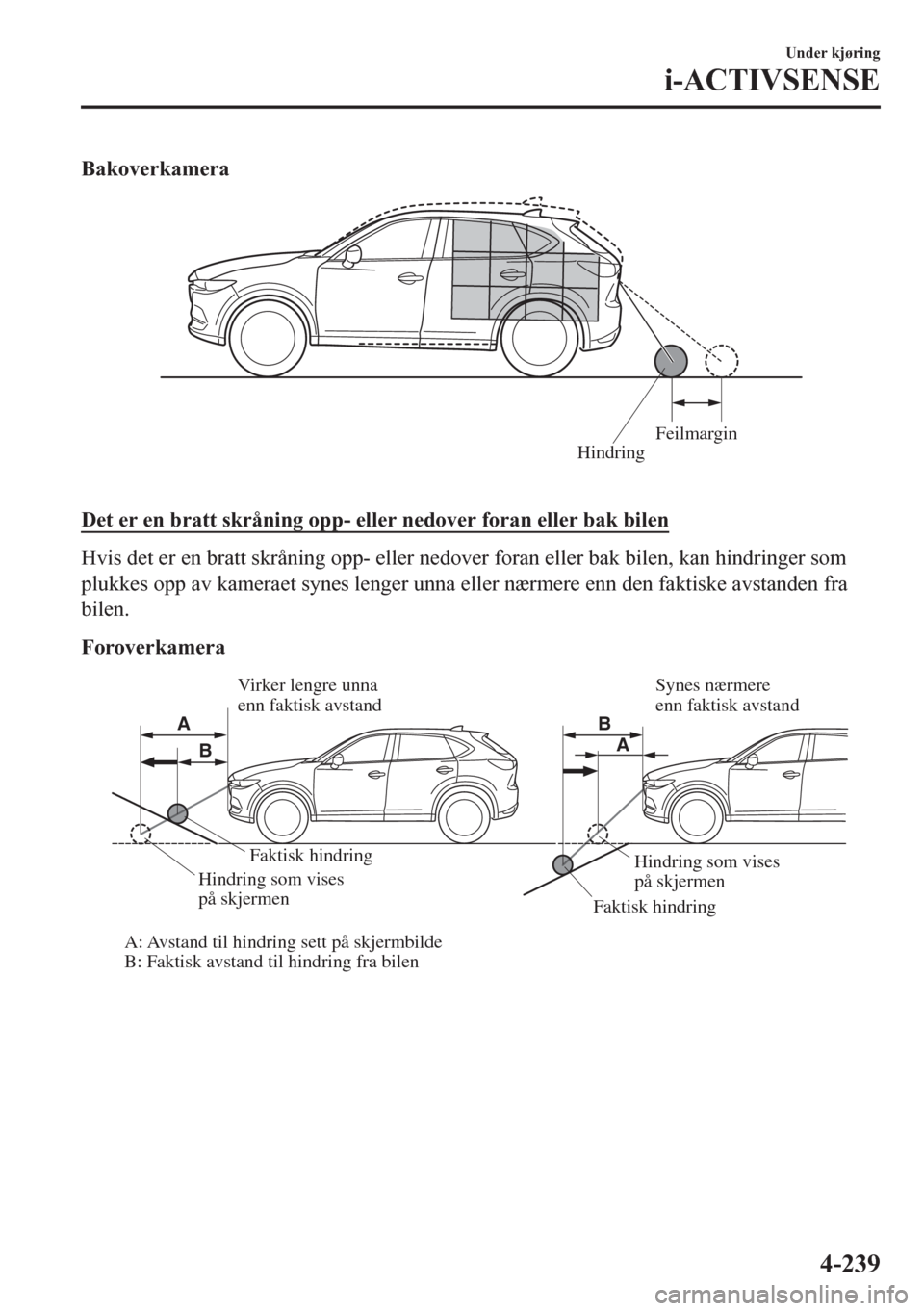

Bakoverkamera
HindringFeilmargin

Det er en bratt skråning opp- eller nedover foran eller bak bilen
Hvis det er en bratt skråning opp- eller nedover foran eller bak bilen, kan hindringer som
plukkes opp av kameraet synes lenger unna eller nærmere enn den faktiske avstanden fra
bilen.
Foroverkamera
Faktisk hindring
Faktisk hindring
A: Avstand til hindring sett på skjermbilde
B: Faktisk avstand til hindring fra bilen Hindring som vises
på skjermenHindring som vises
på skjermen Virker lengre unna
enn faktisk avstandSynes nærmere
enn faktisk avstand
A
A
BB
Under kjøring
i-ACTIVSENSE
4-239

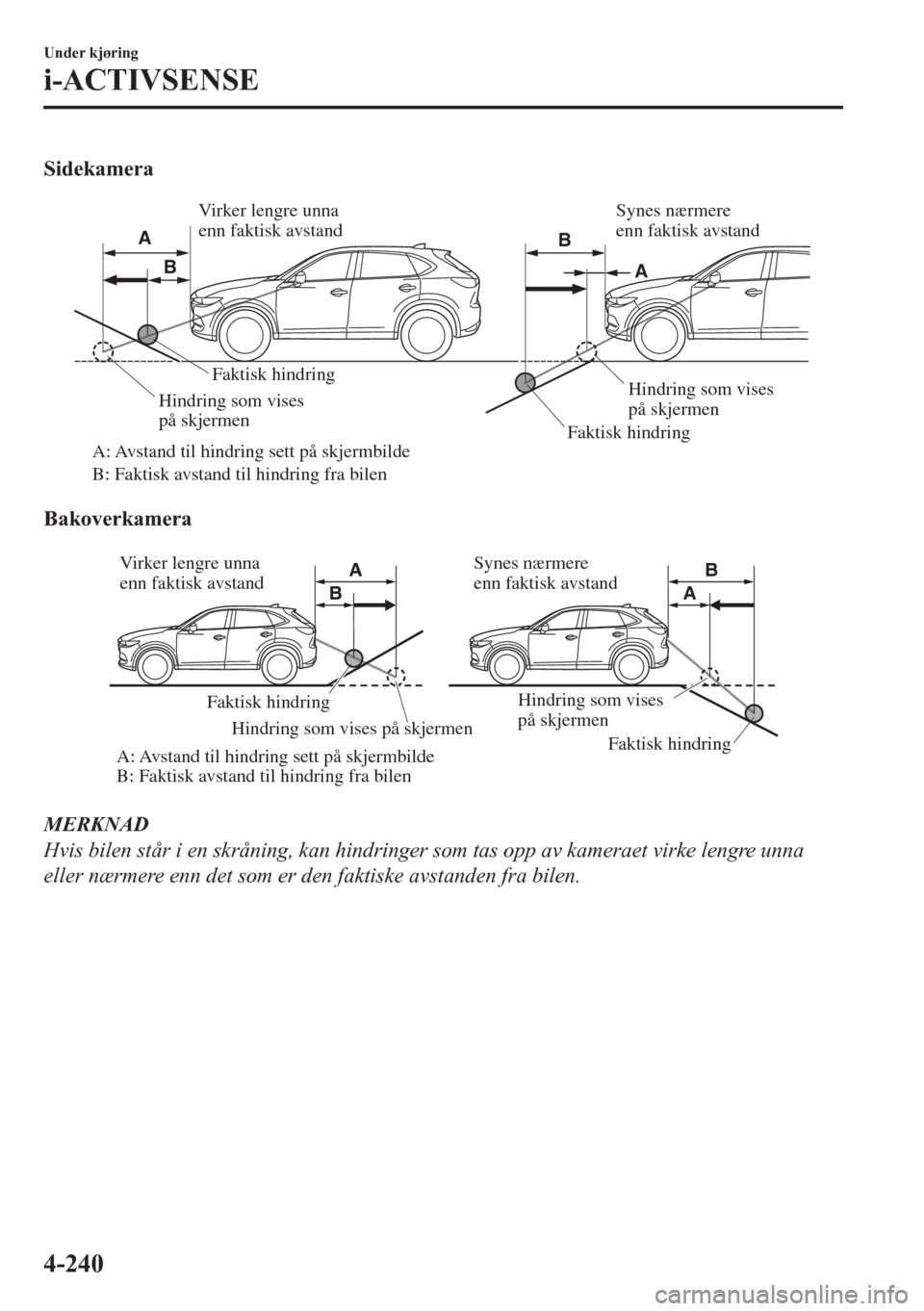

Sidekamera
Faktisk hindring
Faktisk hindring
A: Avstand til hindring sett på skjermbilde
B: Faktisk avstand til hindring fra bilen Hindring som vises
på skjermenHindring som vises
på skjermen Virker lengre unna
enn faktisk avstandSynes nærmere
enn faktisk avstand
A
A BB
Bakoverkamera
Faktisk hindring
Faktisk hindring
A: Avstand til hindring sett på skjermbilde
B: Faktisk avstand til hindring fra bilen Hindring som vises på skjermenHindring som vises
på skjermen Virker lengre unna
enn faktisk avstandSynes nærmere
enn faktisk avstand A
A BB
MERKNAD
Hvis bilen står i en skråning, kan hindringer som tas opp av kameraet virke lengre unna
eller nærmere enn det som er den faktiske avstanden fra bilen.

Under kjøring
i-ACTIVSENSE
4-240

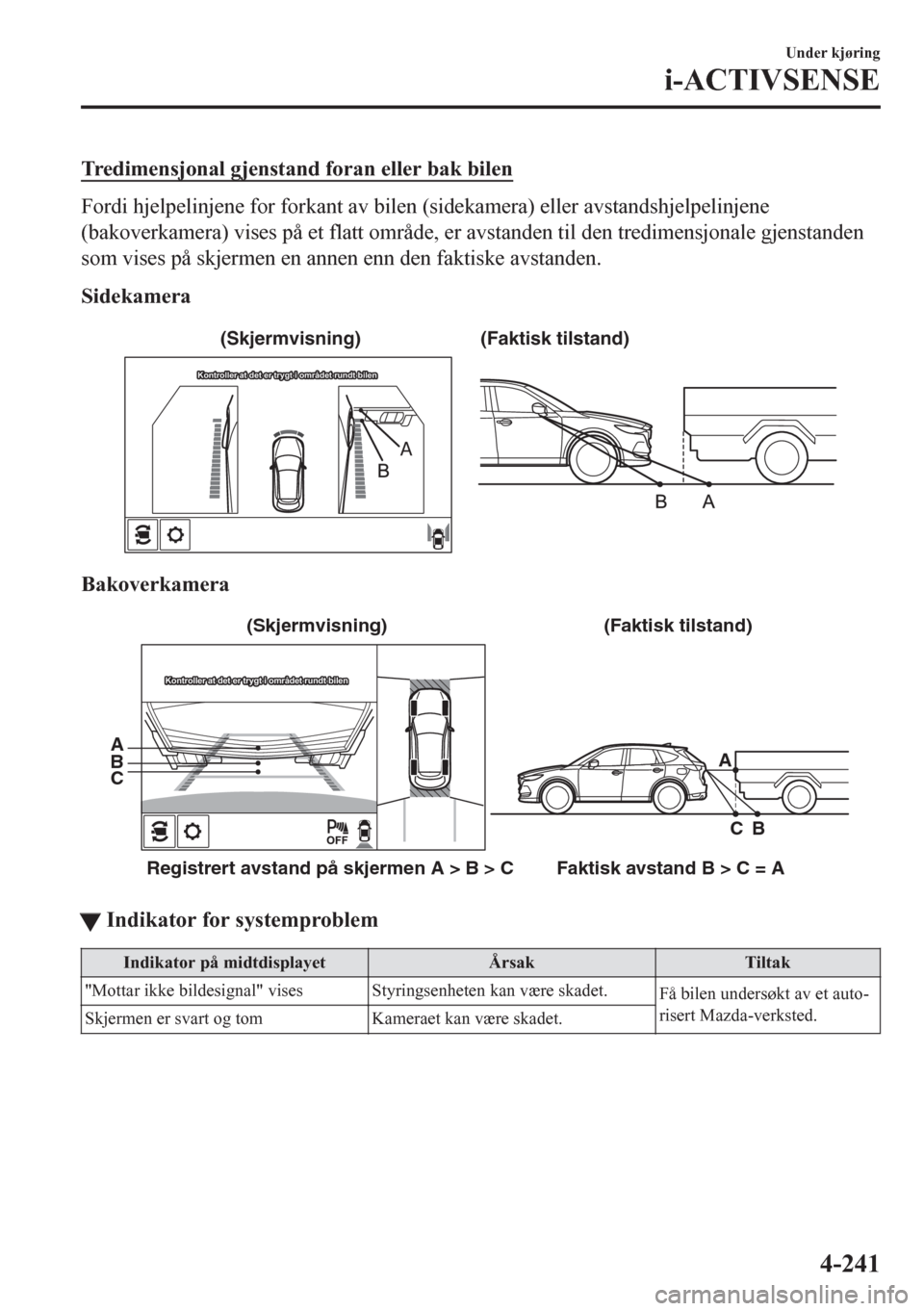

Tredimensjonal gjenstand foran eller bak bilen
Fordi hjelpelinjene for forkant av bilen (sidekamera) eller avstandshjelpelinjene
(bakoverkamera) vises på et flatt område, er avstanden til den tredimensjonale gjenstanden
som vises på skjermen en annen enn den faktiske avstanden.
Sidekamera
(Faktisk tilstand) (Skjermvisning)
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Bakoverkamera
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
(Faktisk tilstand)
Registrert avstand på skjermen A > B > C Faktisk avstand B > C = AA A
B B
C C(Skjermvisning)
Kontroller at det er trygt i området rundt bilen
ttIndikator for systemproblem
Indikator på midtdisplayet Årsak Tiltak
"Mottar ikke bildesignal" vises Styringsenheten kan være skadet.
Få bilen undersøkt av et auto-
risert Mazda-verksted.
Skjermen er svart og tom Kameraet kan være skadet.
Under kjøring
i-ACTIVSENSE
4-241

Forovervendt sensorkamera (FSC)*
Bilen er utstyrt med et forovervendt sensorkamera (FSC). Det forovervendte sensorkameraet
(FSC) sitter nær sladrespeilet og brukes av følgende systemer.
•Kontrollsystem for fjernlys (HBC)
•Adaptive LED-frontlys (ALH)
•Oppmerksomhetsvarsel til fører (DAA)
•Kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)
•Trafikkskiltgjenkjenningssystem (TSR)
•Avansert smart bremsestøtte for bykjøring (Avansert SCBS)
•Smart bremsestøtte for bykjøring [Forover] (SCBS F)
•Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
•Smart bremsestøtte (SBS)
Forovervendt sensorkamera (FSC)
Det forovervendte sensorkameraet (FSC) fastslår forholdene foran bilen ved kjøring om
natten, og registrerer trafikkfiler. Avstanden som det forovervendte sensorkameraet (FSC)
kan registrere gjenstander på, varierer avhengig av de omliggende forholdene.
ADVARSEL
Opphenget må ikke modifiseres:
Hvis bilens høyde eller helning endres, vil systemet ikke være i stand til å korrekt registrere
kjøretøyer foran. Dette vil føre til at systemet ikke fungerer som det skal eller aktiveres ved en
feil, noe som kan føre til en alvorlig ulykke.
Under kjøring
i-ACTIVSENSE
4-242*Noen modeller.

FORSIKTIG
¾Ikke fest tilbehør, merkelapper eller film på frontruten nær foroversensorkameraet (FSC).
Hvis området foran objektivet til foroversensorkameraet (FSC) er blokkert, vil det forårsake
at systemet ikke fungerer som det skal. Følgen kan være at hvert system ikke fungerer som
det skal, noe som kan føre til en uventet ulykke.
¾Ikke demonter eller modifiser foroversensorkameraet (FSC).
Demontering eller modifisering av foroversensorkameraet (FSC) vil forårsake en
funksjonsfeil eller feilbruk. Følgen kan være at hvert system ikke fungerer som det skal, noe
som kan føre til en uventet ulykke.
¾Ta følgende forholdsregler for å sikre at foroversensorkameraet (FSC) fungerer som det skal.
¾Vær nøye med å ikke lage riper i objektivet til foroversensorkameraet (FSC) eller å la det
bli skittent.
¾Ikke fjern dekselet til foroversensorkameraet (FSC).
¾Ikke plasser gjenstander på instrumentpanelet som reflekterer lys.
¾Hold alltid frontruten rundt kameraet rent ved å fjerne urenheter eller dugg. Bruk
frontrutedefrosteren til å fjerne dugg på frontruten.
¾Rådfør deg med et verksted, vi anbefaler et autorisert Mazda-verksted, angående
rengjøring av frontruten innvendig rundt foroversensorkameraet (FSC).
¾Rådfør deg med et verksted, vi anbefaler et autorisert Mazda-verksted, før du utfører
reparasjoner rundt foroversensorkameraet (FSC).
¾Det forovervendte sensorkameraet (FSC) er montert i frontruten. Ta kontakt med et
verksted, vi anbefaler et autorisert Mazda-verksted, for reparasjon og skifte av frontrute.
¾Ved rengjøring av frontruten må du ikke la det komme glassrens eller tilsvarende
rengjøringsvæske på objektivet til foroversensorkameraet (FSC). Du skal heller ikke berøre
objektivet til foroversensorkameraet (FSC).
¾Når det gjøres reparasjoner rundt sladrespeilet, må du rådføre deg med et verksted, vi
anbefaler et autorisert Mazda-verksted.
¾Rådfør deg med et ekspertverksted, vi anbefaler et autorisert Mazda-verksted, angående
rengjøring av kameraobjektivet.
¾Ikke bruk stor kraft på foroversensorkameraet (FSC) eller området rundt. Hvis
foroversensorkameraet (FSC) blir utsatt for et kraftig støt, eller hvis steinsprut har ført til
sprekker eller skade i området rundt, må du slutte å bruke følgende systemer, og kontakte
et ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
¾Kontrollsystem for fjernlys (HBC)
¾Adaptive LED-frontlys (ALH)
¾Oppmerksomhetsvarsel til fører (DAA)
¾Kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)
¾Trafikkskiltgjenkjenningssystem (TSR)
¾Avansert smart bremsestøtte for bykjøring (Avansert SCBS)
Under kjøring
i-ACTIVSENSE
4-243

¾Smart bremsestøtte for bykjøring [Forover] (SCBS F)
¾Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
¾Smart bremsestøtte (SBS)
¾Retningen som foroversensorkameraet (FSC) peker i, er finjustert. Du må ikke endre
monteringsstillingen til foroversensorkameraet (FSC), eller fjerne det. Det kan føre til
skade eller funksjonsfeil.
¾Bruk alltid dekk på alle hjul som er av spesifisert størrelse, og av samme fabrikat, merke og
dekkmønster. I tillegg må du ikke bruke dekk med betydelig forskjellig slitasjemønstre på
samme bil, ettersom det kan føre til at systemet ikke vil fungere som det skal.
¾Foroversensorkameraet (FSC) har en funksjon for å registrere at frontruten er skitten og å
informere føreren om dette, men, avhengig av forholdene, kan det hende den ikke
registrerer plastposer, is eller snø på frontruten. I slike tilfeller kan ikke systemet korrekt
registrere et kjøretøy foran og vil kanskje ikke være i stand til å fungere normalt. Kjør alltid
forsiktig og vær oppmerksom på veien foran.
MERKNAD
•I følgende tilfeller kan ikke foroversensorkameraet (FSC) registrere gjenstander på
korrekt måte, og hvert system kan være ute av stand til å fungere som det skal.
•Høyden på bilen foran er lav.
•Du kjører bilen i samme hastighet som kjøretøyet foran.
•Frontlys er ikke slått på om natten eller ved kjøring i tunnel.
•I følgende tilfeller kan det hende foroversensorkameraet (FSC) ikke vil være i stand til å
registrere gjenstander på korrekt måte.
•I dårlige værforhold, som ved regn, tåke og snø.
•Vindusspyleren brukes eller vindusviskerne ikke brukes når det regner.
•Is, tåke, snø, frost, regn, smuss eller fremmedlegemer, for eksempel en plastpose, setter
seg fast på frontruten.
•Lastebiler med lave lasteplan og biler med ekstra lav eller høy profil.
•Ved kjøring ved siden av vegger uten mønster (blant annet gjerder og vegger med
langsgående striper).
•Baklysene på kjøretøyet foran er slått av.
•Et kjøretøy er utenfor frontlysenes belysningsområde.
•Bilen tar en skarp sving eller kjører opp eller ned en bratt bakke.
•Kjøre inn i eller ut av en tunnel.
•Tung bagasje fører til at bilen vippes opp foran.
•Det skinner skarpt lys foran bilen (baklys eller fjernlys fra møtende kjøretøyer).
•Det er mange lyskilder på kjøretøyet foran.
•Når bilen foran ikke er utstyrt med baklys eller hvis baklysene er slått av om natten.
•Lang bagasje eller last som ligger på monterte takskinner og dekker
foroversensorkameraet (FSC).
Under kjøring
i-ACTIVSENSE
4-244

•Eksosgass fra kjøretøyet foran, sand, snø og vanndamp som stiger opp fra kummer og
rister og vannsprut i luften.
•Ved tauing av en havarert bil.
•Bilen kjøres med dekk som har betydelig forskjellig slitasje.
•Bilen kjøres i nedoverbakke eller på humpete veier.
•Det er vannpytter på veien.
•Omgivelsene er mørke, som for eksempel om natten, tidlig på kvelden eller tidlig om
morgenen, eller i en tunnel eller i et parkeringshus.
•Lysstyrken til frontlysene reduseres eller frontlysstyrken svekkes på grunn av smuss eller
avvik i en optisk akse.
•Målgjenstanden kommer inn i dødvinkelen til foroversensorkameraet (FSC).
•En person eller gjenstand styrter inn på veien fra veiskulderen eller skjærer inn foran
deg.
•Du skifter kjørefelt og nærmer det et kjøretøy foran.
•Ved kjøring ekstremt nær målgjenstanden.
•Det er satt på kjettinger eller et midlertidig reservehjul.
•Kjøretøyet foran har en spesiell utforming. For eksempel, et kjøretøy som trekker en
campingvogn eller en båt, eller et kjøretøy som tauer et kjøretøy med front vendt
bakover.
•Hvis foroversensorkameraet (FSC) ikke kan fungere som normalt på grunn av baklys eller
tåke, stanses funksjoner relatert til foroversensorkameraet (FSC) midlertidig og følgende
varsellamper tennes. Dette er imidlertid ikke en indikasjon på at noe er galt.
•Varsellampe (gul) for kontrollsystem for fjernlys (HBC)
•Varsellampe (gul) for adaptive LED-frontlys (ALH)
•Varselindikator for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)
•Varselindikator for Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med
Stop & Go-funksjon)
•Varselindikator/varsellampe (gul) for smart bremsestøtte / smart bremsestøtte for
bykjøring (SBS/SCBS)
•Hvis foroversensorkameraet (FSC) ikke kan fungere som normalt på grunn av høy
temperatur, stanses funksjoner relatert til foroversensorkameraet (FSC) midlertidig og
følgende varsellamper tennes. Dette er imidlertid ikke en indikasjon på at noe er galt.
Kjøl ned området rundt foroversensorkameraet (FSC), ved for eksempel å slå på
klimaanlegget.
•Varsellampe (gul) for kontrollsystem for fjernlys (HBC)
•Varsellampe (gul) for adaptive LED-frontlys (ALH)
•Varselindikator for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)
Under kjøring
i-ACTIVSENSE
4-245

•Varselindikator for Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med
Stop & Go-funksjon)
•Varselindikator/varsellampe (gul) for smart bremsestøtte / smart bremsestøtte for
bykjøring (SBS/SCBS)
•Hvis foroversensorkameraet (FSC) registrerer at frontruten er skitten eller dugget, stanses
funksjoner relatert til foroversensorkameraet (FSC) midlertidig og følgende varsellamper
tennes. Dette er imidlertid ikke en indikasjon på et problem. Vask frontruten eller trykk på
defrosterbryteren og fjern dugg fra frontruten.
•Varsellampe (gul) for kontrollsystem for fjernlys (HBC)
•Varsellampe (gul) for adaptive LED-frontlys (ALH)
•Varselindikator for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)
•Varselindikator for Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med
Stop & Go-funksjon)
•Varselindikator/varsellampe (gul) for smart bremsestøtte / smart bremsestøtte for
bykjøring (SBS/SCBS)
•Hvis frontruten har synlige sprekker eller skade forårsaket av steinsprut eller andre ting,
må frontruten alltid skiftes ut. Ta kontakt med et autorisert Mazda-verksted å få den
skiftet.
•(Med avansert smart bremsestøtte for bykjøring (Avansert SCBS))
•Foroversensorkameraet (FSC) registrerer fotgjengere nå alle de følgende betingelsene
oppfylles:
•Høyden på fotgjengeren er 1 til 2 meter.
•Det kan fastslås et omriss av for eksempel hodet, begge skuldre eller bena.
•I følgende tilfeller kan det hende foroversensorkameraet (FSC) ikke vil være i stand til å
registrere mål på korrekt måte:
•Det er flere fotgjengere som går, eller det er grupper av mennesker.
•En fotgjenger er nærme en adskilt gjenstand.
•En fotgjenger bøyer seg ligger eller er sammensunket.
•En fotgjenger hopper plutselig inn i veien rett foran bilen.
•En fotgjenger åpner en paraply, eller bærer på store vesker eller artikler.
•En fotgjenger er på et mørkt sted, for eksempel om natten, eller glir inn i bakgrunnen
ved å være klær med samme farge som bakgrunnen.
Under kjøring
i-ACTIVSENSE
4-246

Radarsensor (foran)*
Bilen er utstyrt med en radarsensor (foran).
De følgende systemene bruker også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
•Avstandsberegningssystem (DRSS)
•Smart bremsestøtte (SBS)
Radarsensoren (foran) registrerer radiobølger den sender som reflekteres av en bil foran
eller av en hindring.
Radarsensoren (foran) er montert bak emblemet foran på bilen.
Radarsensor (foran)
Hvis meldingen "Frontradar blokker" vises på multiinformasjonsdisplayet i
instrumentpanelet, må du rengjøre området rundt radarsensoren (foran).
Under kjøring
i-ACTIVSENSE
*Noen modeller.4-247

FORSIKTIG
Ta følgende forholdsregler for å sikre at hvert system fungerer som det skal.
¾Ikke fest klistremerker (også gjennomsiktige) til overflaten på radiatorgrillen og emblemet
foran, i og rundt radarsensoren (foran) og ikke skift ut radiatorgrillen og emblemet foran
med et produkt som ikke er et originalt produkt som er beregnet på å brukes med
radarsensoren (foran).
¾Radarsensoren (foran) har en funksjon som registrerer tilsmussing av radarsensorens
fremre
flate og informerer føreren, men den kan trenge, avhengig av forholdene, tid til å
registrere det eller kan kanskje ikke registrere handleposer av plast, is eller snø. Hvis dette
skjer, er det ikke sikkert systemet vil fungere som det skal, så radarsensoren (foran) må
holdes ren.
¾Ikke monter et grilldeksel.
¾Hvis fremre del av bilen er blitt skadet i en ulykke, kan posisjonen til radarsensoren (foran)
ha blitt
flyttet. Stans systemet umiddelbart og få alltid bilen undersøkt av et autorisert
Mazda-verksted.
¾Ikke bruk støtfangerne foran til å skyve andre biler eller hindringer, som når du skal ut av en
parkeringsplass. Det kan føre til at radarsensoren (foran) får seg et støt og at posisjonen
forandrer seg.
¾Du må ikke fjerne, demontere eller modifisere radarsensoren (foran).
¾Rådfør deg med et autorisert Mazda-verksted angående reparasjoner, skifte av deler eller
lakkering rundt radarsensoren (foran).
¾Opphenget må ikke modifiseres. Hvis opphenget modifiseres, kan bilens stilling endre seg
og det kan gjøre at radarsensoren (foran) ikke er i stand til å korrekt registrere en bil eller
hindring foran seg.
Under kjøring
i-ACTIVSENSE
4-248
