MAZDA MODEL CX-5 2018 Brukerhåndbok (in Norwegian)

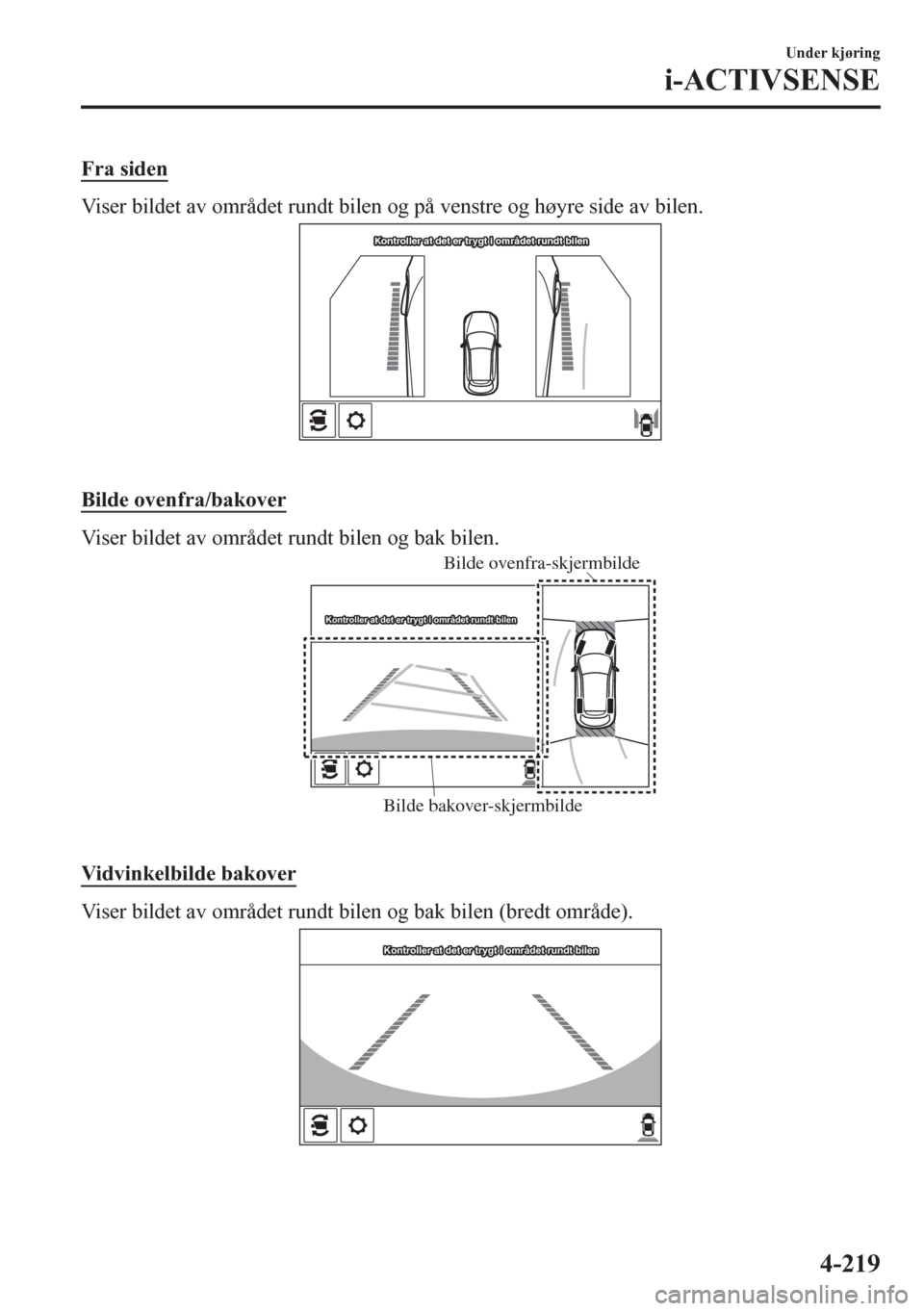

Fra siden
Viser bildet av området rundt bilen og på venstre og høyre side av bilen.
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen

Bilde ovenfra/bakover
Viser bildet av området rundt bilen og bak bilen.
Bilde bakover-skjermbilde Bilde ovenfra-skjermbilde
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen

Vidvinkelbilde bakover
Viser bildet av området rundt bilen og bak bilen (bredt område).
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Under kjøring
i-ACTIVSENSE
4-219

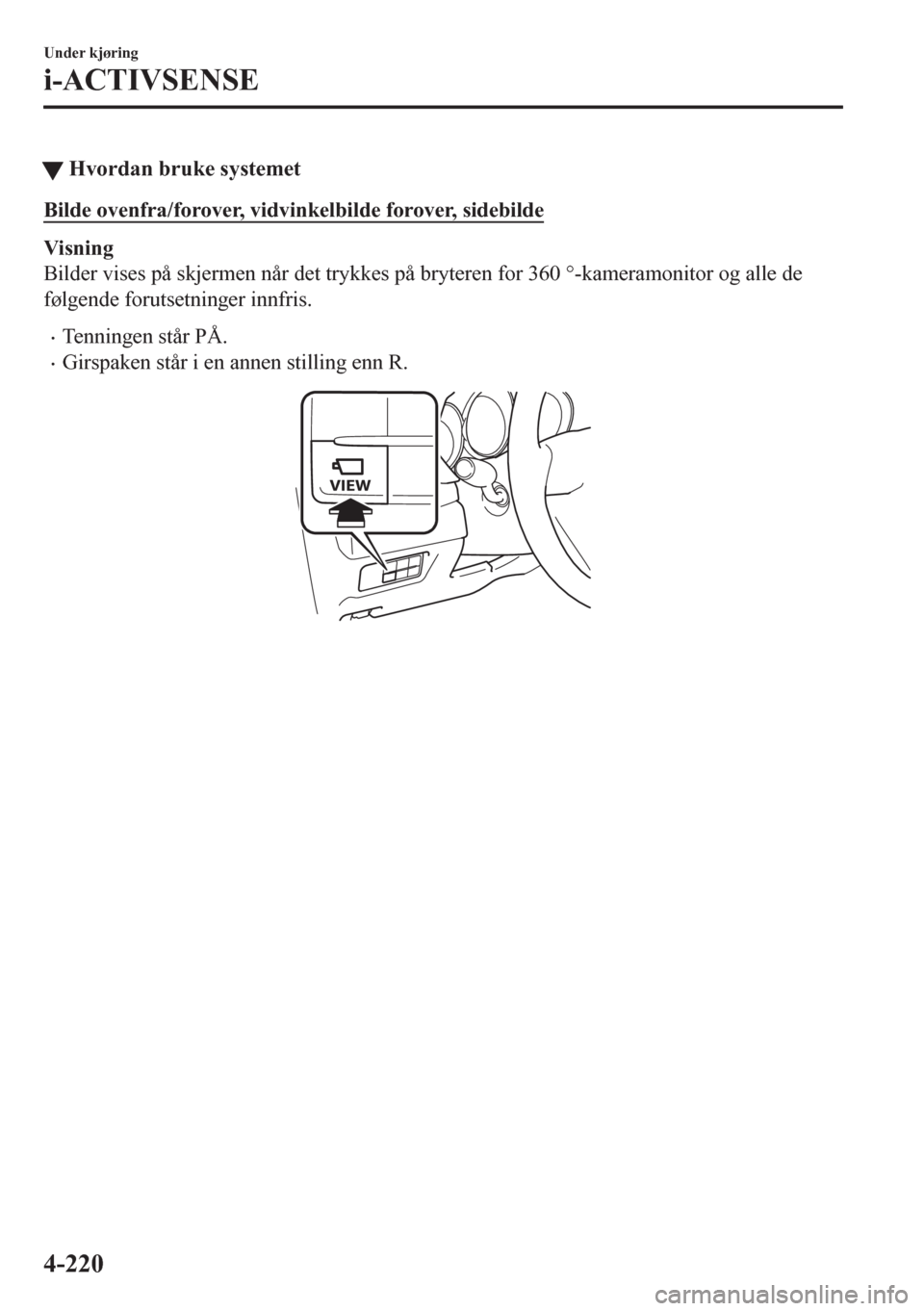

tHvordan bruke systemet
Bilde ovenfra/forover, vidvinkelbilde forover, sidebilde
Visning
Bilder vises på skjermen når det trykkes på bryteren for 360 °-kameramonitor og alle de
følgende forutsetninger innfris.
•Tenningen står PÅ.
•Girspaken står i en annen stilling enn R.

Under kjøring
i-ACTIVSENSE
4-220

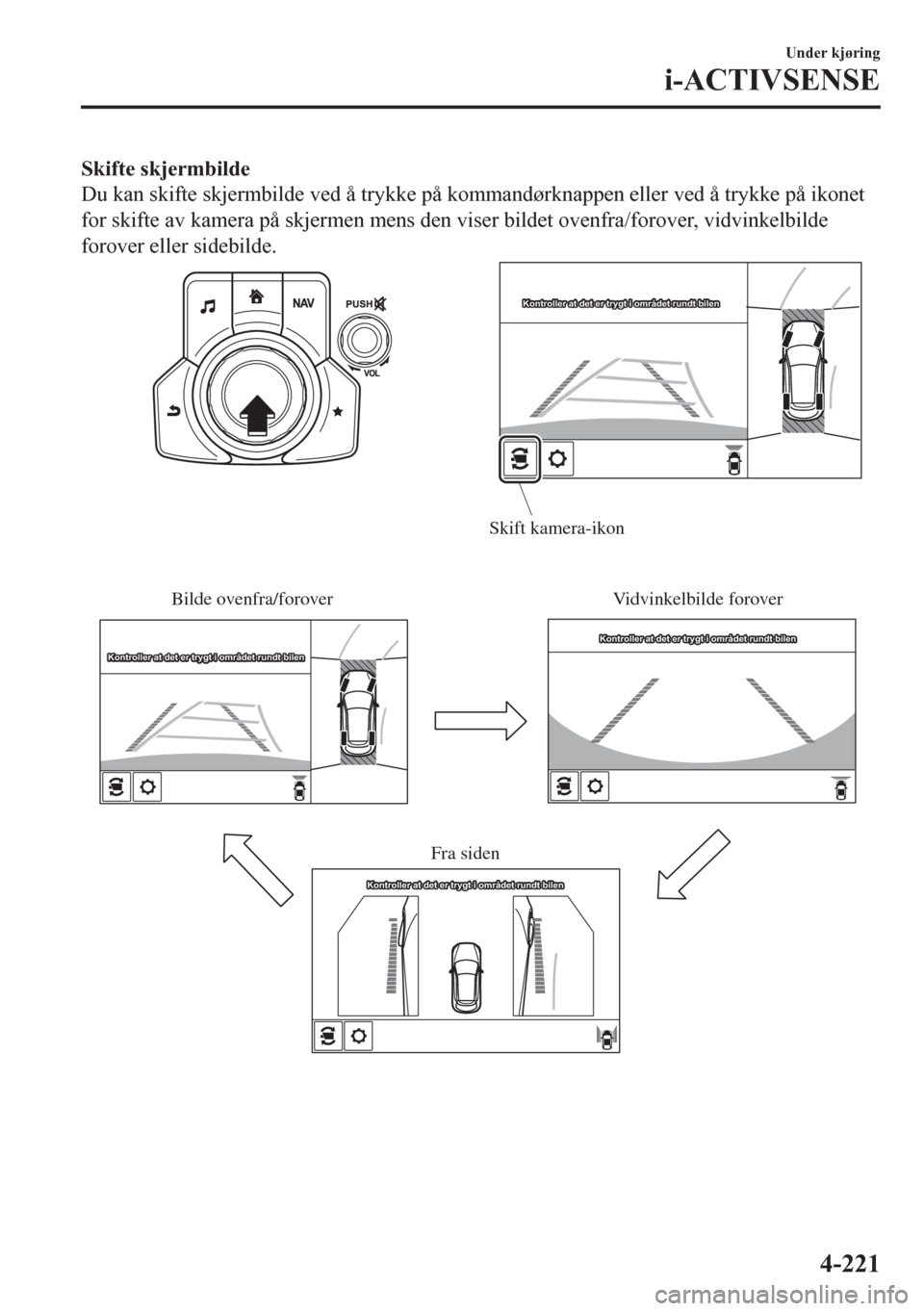

Skifte skjermbilde
Du kan skifte skjermbilde ved å trykke på kommandørknappen eller ved å trykke på ikonet
for skifte av kamera på skjermen mens den viser bildet ovenfra/forover, vidvinkelbilde
forover eller sidebilde.
Bilde ovenfra/foroverSkift kamera-ikon
Vidvinkelbilde forover
Fra siden
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Kontroller at det er trygt i området rundt bilen
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Kontroller at det er trygt i området rundt bilen
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Under kjøring
i-ACTIVSENSE
4-221

MERKNAD
•Når girspaken står i R, skifter skjermbildet ikke til bilde ovenfra/forover, vidvinkelbilde
forover eller sidebilde.
•Visning av bildet ovenfra/forover, vidvinkelbilde forover eller sidebilde stopper selv om
forutsetningene for visning innfris, hvis en av følgende forhold oppstår.
•Når det trykkes på en bryter rundt kommandørknappen.
•(Manuelt gir)
Parkeringsbremsen er på.
•(Automatgir)
Girspaken settes i P (vises når girspaken står i en annen stilling enn P).
•(Vises når bilens hastighet er under 15 km/t)
•Det har gått 4 minutter og 30 sekunder.
•Bilens hastighet er rundt 15 km/t eller høyere.
•(Vises når bilens hastighet er rundt 15 km/t eller høyere)
•Bilens hastighet er omtrent 15 km/t eller høyere etter at det har gått åtte sekunder
siden det ble trykket på bryteren for 360 °-kameramonitor.
•Det har gått fire minutter og 22 sekunder fra det tidspunktet da bilens hastighet var
under 15 km/t etter at det hadde gått åtte sekunder siden det ble trykket på bryteren
for 360 °-kameramonitor.
•360 °-kameramonitor viser skjermbildet som ble vist tidligere.
•Innstillingene for 360 °-kameramonitor kan endres som følger.
Se Persontilpasningsfunksjoner på side 9-12.
•Automatisk visning av 360 °-kameramonitor når den ultrasoniske sensoren registrerer
en hindring.
•Automatisk visning av 360 °-kameramonitor når tenningen slås PÅ.
Under kjøring
i-ACTIVSENSE
4-222

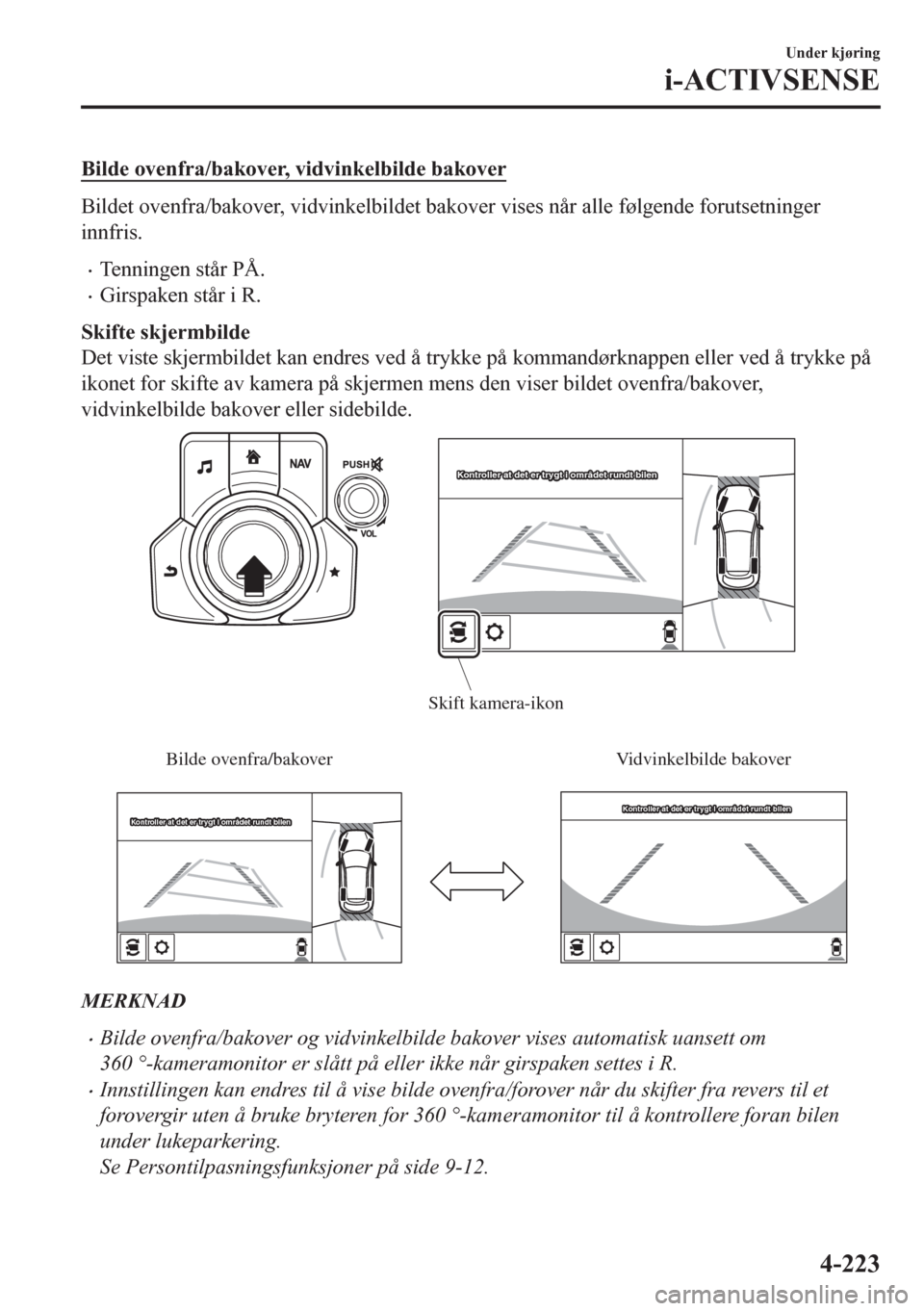

Bilde ovenfra/bakover, vidvinkelbilde bakover
Bildet ovenfra/bakover, vidvinkelbildet bakover vises når alle følgende forutsetninger
innfris.
•Tenningen står PÅ.
•Girspaken står i R.
Skifte skjermbilde
Det viste skjermbildet kan endres ved å trykke på kommandørknappen eller ved å trykke på
ikonet for skifte av kamera på skjermen mens den viser bildet ovenfra/bakover,
vidvinkelbilde bakover eller sidebilde.
Bilde ovenfra/bakover Vidvinkelbilde bakover
Skift kamera-ikon
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
MERKNAD
•Bilde ovenfra/bakover og vidvinkelbilde bakover vises automatisk uansett om
360 °-kameramonitor er slått på eller ikke når girspaken settes i R.
•Innstillingen kan endres til å vise bilde ovenfra/forover når du skifter fra revers til et
forovergir uten å bruke bryteren for 360 °-kameramonitor til å kontrollere foran bilen
under lukeparkering.
Se Persontilpasningsfunksjoner på side 9-12.
Under kjøring
i-ACTIVSENSE
4-223

Bruke skjerm/ikon
ADVARSEL
Stans alltid bilens når du skal justere bildekvaliteten for 360 °-kameramonitor.
Du må ikke justere bildekvaliteten for 360 °-kameramonitor mens du kjører. Hvis du justerer
bildekvaliteten for 360 °-kameramonitor (som lysstyrke, kontrast, nyanser og fargetetthet)
mens du kjører, kan det føre til en ulykke.
(Displayeksempel)
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Display/ikon Innhold
Vis status-ikon Indikerer hvilket bildet som vises av bilde forover/vidvinkel-
bilde forover/sidebilde/bilde bakover/vidvinkelbilde bakover.
Ikon for parkeringssensorstatus Indikerer at parkeringssensoren har et problem eller er slått av.
Ikon for status for varsel om kryssende
trafikk bak (RCTA)Indikerer at radarsensoren (bak) har et problem eller er slått
av.
Skift kamera-ikon Skjermbildet skifter hver gang det trykkes på skjermen.
Innstilling-ikon Bildekvaliteten for 360 °-kameramonitor kan justeres.
Under kjøring
i-ACTIVSENSE
4-224

WBilde ovenfra/forover
Bruk bildet ovenfra/forover til å få hjelp til å kontrollere sikkerheten i omgivelsene når du
akselererer fra stillestående, parkerer eller stanser bilen.
Visningsområde
(Faktisk tilstand) (Skjermvisning)
Målgjenstand
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
MERKNAD
•I bildet ovenfra er de diagonale linjene i bildet forover og bakover fra bilen, og sømmene
der hver av kamerabildene kommer sammen, dødvinkler.
•Fordi bildene som vises ovenfra på skjermen er satt sammen fra hvert kamera, kan dette
skjermbildet vises på følgende måter.
•Hvis et av kameraene fanger opp en gjenstand med en iøynefallende farge, kan det
påvirke hele skjermbildet og det kan vises i denne fargen.
•Det kan hende at hindringer som vises i bildet forover ikke vises i bildet ovenfra.
•Hvis posisjonen eller vinkelen til et av kameraene endres på grunn av krenging av bilen,
kan bildet virke forvrengt.
•Streker på veien kan virke forvrengt i sømmene der bildene fra hvert kamera kommer
sammen.
•Hele skjermbildet kan virke lyst/mørkt avhengig av belysningsnivået rundt de
forskjellige kameraene.
Under kjøring
i-ACTIVSENSE
4-225

Visning på skjermen
-b
-a
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen

Display/ikon Innhold
Parkeringssensor-visning Viser registreringstilstanden til parkeringssensoren når parke-
ringssensoren er aktivert.
Du finner flere opplysninger under indikator og varsellyd for
når en hindring forhindrer at parkeringssensoren registrerer en
hindring.
Se Parkeringssensorsystem på side 4-282.
Hjul-ikon
Indikerer hjulretningen. Flytter seg når rattet brukes.
Linjer for projisert bilbane (gule) Indikerer den omtrentlige projiserte bilbanen. Flytter seg når
rattet brukes.
a) Indikerer banen der kanten av fremre støtfanger forventes å
bevege seg.
a) Indikerer banen der innersiden av bilen forventes å bevege
seg.
Forlengede bilbreddelinjer og avstands-
hjelpelinjer (røde/blå)Indikerer den omtrentlige bredden til bilen og avstanden (fra
forkant av støtfangeren) foran bilen.
•De røde linjene indikerer punktene opptil ca. 0,5 m fra for-
kant av støtfangeren.
•De blå linjene indikerer punktene fra ca. 0,5 m og opptil ca.
2 m fra forkant av støtfangeren.
Hjelpelinjer for projisert bilbaneav-
stand (røde/gule)Indikerer avstanden (fra forkant av støtfangeren) foran bilen.
•Den røde linjen indikerer punktet ca. 0,5 m fra forkant av
støtfangeren.
•De oransje linjene indikerer punktene ca. 1 m og 2 m fra
forkant av støtfangeren.
Under kjøring
i-ACTIVSENSE
4-226

FORSIKTIG
Parkeringssensorens registreringsområde har begrensninger. Det kan for eksempel hende at
hindringer som kommer inn fra siden og korte gjenstander ikke blir registrert. Du må alltid
sjekke sikkerheten rundt bilen visuelt når du kjører.
Du finner flere opplysninger under indikator og varsellyd for når en hindring forhindrer at
parkeringssensoren registrerer en hindring.
Se Parkeringssensorsystem på side 4-282.
MERKNAD
Innstillingen kan endres slik at linjene for den projiserte banen ikke vises.
Se Persontilpasningsfunksjoner på side 9-12.
Slik bruker du linjefunksjonen for den projiserte bilbanen
(Faktisk tilstand) (Skjermvisning)
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Sørg for at det ikke er noen hindringer mellom linjene for den projiserte bilbanen.
Kjør bilen forover mens du dreier rattet slik at det ikke er noen hindringer innenfor linjene
for den projiserte bilbanen.
Under kjøring
i-ACTIVSENSE
4-227

WVidvinkelbilde forover
Bruk vidvinkelbildet forover til å få hjelp til å kontrollere sikkerheten i omgivelsene når du
akselererer fra stillestående eller kjører inn i et T-formet kryss.
Visningsområde
(Faktisk tilstand) (Skjermvisning)
Målgjenstand
Kontroller at det er trygt i området rundt bilenKontroller at det er trygt i området rundt bilen
Under kjøring
i-ACTIVSENSE
4-228
